1 Översiktlig markundersökning Prästlyckan Norra Ringgatan/Prästgårdsvägen i Alingsås kommun Miljöteknisk undersökningsrapport, Centrum 1:6 och 1:9 Göteborg Uppdrag nr Handläggare Marie Cedhagen Granskad av Mikael Bjurmalm

2 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Innehållsförteckning 1 INLEDNING ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT ARKIVMATERIAL OMRÅDET ALLMÄNT MARKFÖRHÅLLANDEN SKYDDSOBJEKT HISTORIK OCH NUVARANDE VERKSAMHET MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD OCH PERSONAL JORDPROVTAGNING GRUNDVATTENPROVTAGNING PROVHANTERING LABORATORIEUNDERSÖKNINGAR RIKTVÄRDEN JORD GRUNDVATTEN AKTUELLA RIKTVÄRDEN PÅ UNDERSÖKNINGSPLATSEN RESULTAT JORDARTSBESKRIVNING OCH FÄLTINTRYCK ANALYSRESULTAT JORD ANALYSRESULTAT GRUNDVATTEN SAMMANFATTNING AV RESULTAT BEDÖMNING Bilaga 1 Bilaga 2 Bilaga 3 Provtagningsplan Fältprotokoll Analysprotokoll 1(12)

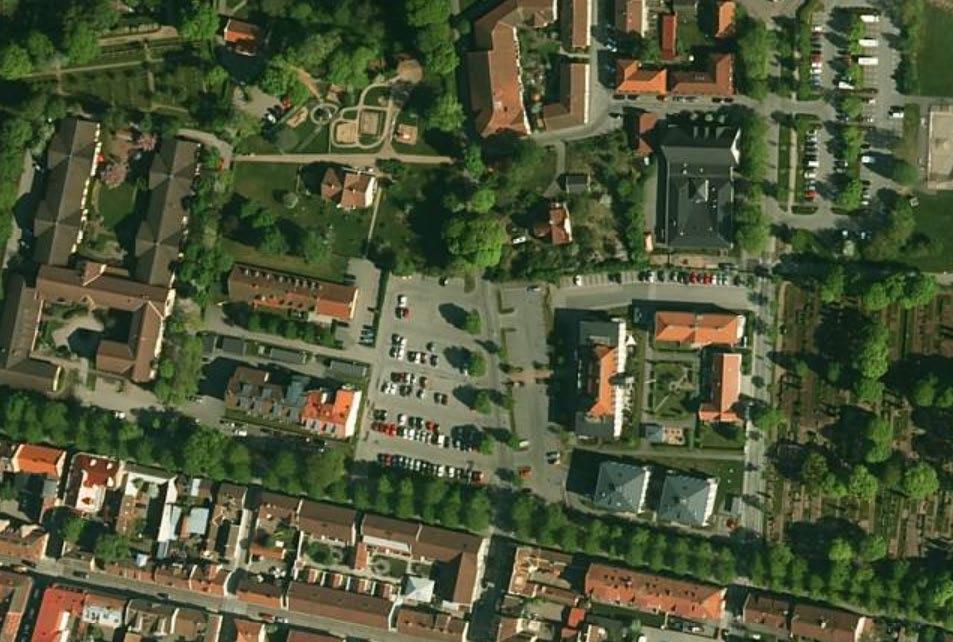

3 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Inledning Inhouse Tech Geoteknik AB har på uppdrag av Multi Ethnic Consulting AB (MEC) utfört en miljöteknisk undersökning inför nybyggnation av bostadshus på adressen Prästgårdsvägen/Norra Ringgatan, Alingsås kommun, se figur 1. Figur 1. Översikt över Prästlyckan (röd markering i bild visar aktuellt område för utförda fältundersökningar). Källa: Lantmäteriet/OptiWay AB 2 Ändamål Den miljötekniska undersökningen har utförts i syfte att översiktligt undersöka eventuell förekomst av förorenande ämnen i jord och grundvatten. Resultaten skall utgöra grund för en bedömning av om eventuell förorening utgör en risk för människors hälsa eller för miljön. 3 Underlag för undersökningen Aktuella undersökningar har baserats på erhållen situationsplan, illustrationsplan samt historik. Historik och förslag till undersökningsprogram 1 har kommunicerats med Miljöskyddskontoret i Alingsås kommun. Miljöskyddskontoret godkände programmet men önskade komplettering med en provtagningspunkt. 1 Inhouse Tech Geoteknik Göteborg AB, Historisk inventering av fastigheterna Centrum 1:6 och Centrum 1:9 samt förslag till undersökningsprogram miljö, (12)

4 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Styrande dokument Arbetsmetoder, riktvärden och bedömningar baseras på följande dokument. Tabell 1. Metoder och standarder Undersökningsmetod Standard eller annat styrande dokument Beteckningssystem SGF/BGS beteckningssystem 2001:2 Fälthandbok miljötekniska SGF-rapport 2:2013 markundersökningar Grundvatten Kemakta, 2006: Riktvärden för ämnen i grundvatten vid bensinstationer, Kemakta AR Reviderad version ersätter Kemakta AR Riktvärden för förorenad mark Naturvårdsverket Modellbeskrivning och vägledning, rapport 5976 (rev ) Bedömningsgrunder för grundvatten SGU rapport 2013:01 5 Arkivmaterial Inget arkivmaterial gällande tidigare utförda undersökningar i aktuellt område har påträffats. Som underlag har planbeskrivning från Samhällsbyggnadskontoret i Alingsås kommun använts. Information har även hämtats från delegationsbeslut 585/18 från Miljöskyddskontoret i Alingsås kommun. 6 Området 6.1 Allmänt Planområdet ligger i korsningen Norra Ringgatan/Prästgårdsvägen, direkt norr om Alingsås stadskärna. Planområdet utgörs idag till största delen av en stor asfalterad yta och fungerar som en allmänt tillgänglig parkering. Planområdet är cirka m 2 och det finns ingen befintlig bebyggelse inom planområdet. Fastigheterna är omgivna av bostadsområden och norrut ligger prästgården. 6.2 Markförhållanden Markytan är relativt plan och utgörs av asfalt. Nederbörden avleds genom dagvattenbrunnar i asfalten. Närmaste ytvattendrag är Säveån ca 210 m åt norr och Lillån ca 270 m åt sydväst. Närmaste brunn är en energibrunn ca 40 m åt sydost, se figur 3. 3(12)

5 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Undersökningsområde Figur 3. Utdrag ur SGU:s Brunnsarkiv. Källa: Enligt jordartskartan är den naturliga jordarten i området postglacial finsand, se figur 4. Figur 4. Utdrag ur SGU:s jordartskarta. Undersökningsområde markerat med X. Källa Skyddsobjekt Människor som utför schaktningsarbeten på området utgör skyddsobjekt liksom människor som skall leva i de planerade bostadshusen. Området har kommunalt vatten och avlopp och ingen dricksvattenbrunn har identifierats i närområdet. 6.4 Historik och nuvarande verksamhet Området har sedan en längre tid använts för bilparkering. Det finns dock ingen närmare dokumentation kring föroreningar på platsen. Marken utgjordes ursprungligen av åker/grönytor och vid slutet av 1960-talet eller tidigt 1970-tal anlades parkering på fastigheterna. Det är inte klarlagt om marken fylldes ut i samband med anläggandet av parkeringen. 4(12)

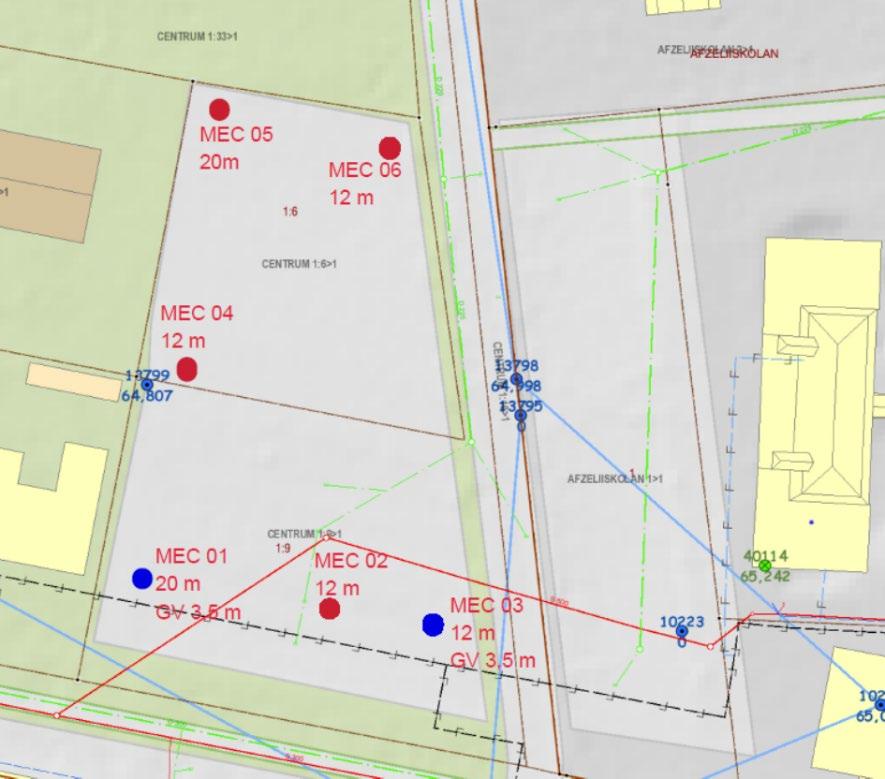

6 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Det finns inga exakta uppgifter om någon annan verksamhet men det kan ha funnits ett tivoli under kortare tid samt en fiskaffär. En arkivhandling från 1979 anges förvaring av en 30 m 3 ovanjordisk bränslecistern inom Centrum 1:9 men uppgiften anses vara osäker. 7 Miljötekniska fältundersökningar 7.1 Utförda undersökningar De miljötekniska fältundersökningarna omfattade: Jordprovtagning i 7 punkter Okulär jordartsbedömning PID-mätning av flyktiga kolväten i jordprover Grundvattenprovtagning i 2 punkter MEC 07 Figur 5. Provtagningspunkter, se även bilaga 1. Röda punkter markerar jordprovtagning och i blå punkter (MEC01 och MEC03) har även grundvattenrör installerats. 7.2 Undersökningsperiod och personal Fältundersökningarna har utförts den av fältgeotekniker och miljöprovtagare från Inhouse Tech Geoteknik Göteborg AB. 7.3 Jordprovtagning Jordprovtagning utfördes i sammanlagt 7 provtagningspunkter fördelade över undersökningsområdet, se figur 5 och 6. 5(12)

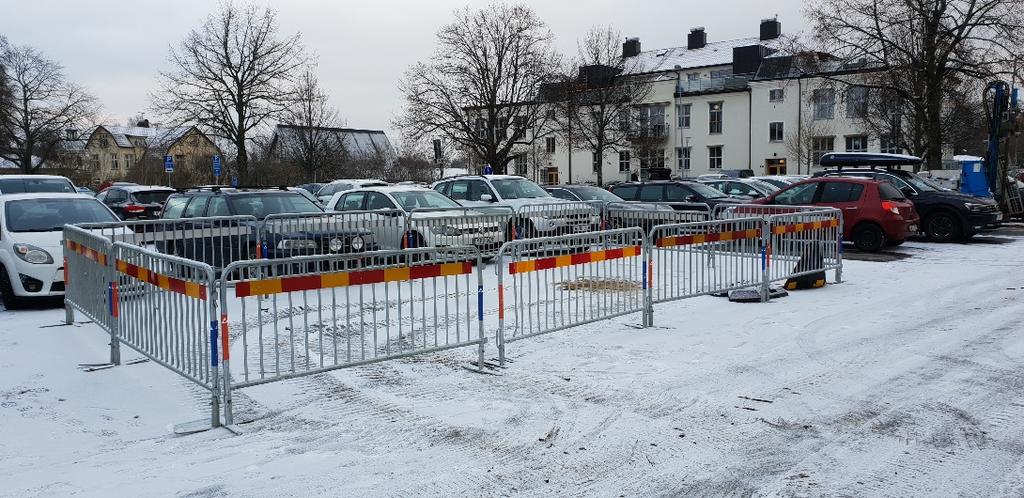

7 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: MEC 02 Figur 6. Undersökningspunkt 2. Grundvattenprovtagning utfördes i två grundvattenrör (MEC 01 och MEC 03) i området södra del. Provtagningspunkternas lokalisering redovisas i figur 5 samt på provtagningsplan i bilaga 1. Sammanlagt insamlades 38 jordprover. Jordprover för fältanalys med avseende på flyktiga organiska kolväten och metaller förpackades i diffusionstäta plastpåsar för mätning med PID-instrument. 7.4 Grundvattenprovtagning Två grundvattenrör av polyeten har installerats inom fastighetens sydligaste del. Filterlängden var 3 meter och röret installerades med filterspets på 6 meters djup under markytan. Innan provtagning av grundvatten omsattes vattnet i röret med cirka 2-3 rörvolymer. Provtagning utfördes samma dag rören installerats. Vid provtagningstillfället uppmättes vattennivån i grundvattenrören till ca 3,6 meter under markytan. 7.5 Provhantering Jordproverna för organisk analys förpackades i glasburkar med diffusionstäta lock. Jordprover för metallanalys förpackades i plastburkar. Proverna förvarades kallt och mörkt och skickades till lab samma dag. Grundvattenproverna förpackades i flaskor enligt laboratoriets anvisningar och förvarades kallt och mörkt. 6(12)

8 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Laboratorieundersökningar Proverna har skickats för analyser till ALS Scandinavia AB som är ackrediterade för aktuella analyser. Proverna har analyserats med avseende på; Petroleumkolväten Alifatiska och aromatiska kolväten fraktionsuppdelade, BTEX (bensen, toluen, etylbensen, xylen) samt PAH (polyaromatiska kolväten). Metaller As, Ba, Pb, Cd, Co, Cu, Cr, Ni, V, Zn och Hg. Flyktiga organiska föreningar (endast grundvatten) utgörs av klorerade alifater som tex perkloretylén. Grundvattenprovet filtrerades på lab innan analys av metaller utfördes. PAH:er analyserades på dekanterat prov för att undvika att innehållet av partiklar följer med i analysen. 9 Riktvärden 9.1 Jord För att bedöma nivån på eventuella föroreningar har Naturvårdsverket utarbetat generella riktvärden beräknade för vanliga förhållanden vid förorenade områden i Sverige. Dessa anger en nivå som ger skydd mot hälso- och miljöeffekter vid flertalet förorenade områden, dock inte alla. En viktig del i framtagande av riktvärdet är befintlig eller planerad markanvändning. Markanvändningen styr vilka aktiviteter som kan förväntas inom det aktuella området, och därmed vilka grupper som exponeras och i vilken omfattning det kan förväntas ske. Exponeringsvägar för människor kan vara intag av jord, hudkontakt, inandning av ångor och damm, intag av grönsaker från området, intag av fisk från intilliggande sjöar, samt dricksvatten som tagits ur grundvattnet. Markanvändningen påverkar även vilka krav som kan ställas på skydd av markmiljön i området. För markmiljön gäller att markens funktioner skall upprätthållas och alla former av liv i ytvatten skall skyddas. Riktvärdena tar även hänsyn till effekter genom spridning av föroreningar till luft, grundvatten och ytvatten samt växter. De generella riktvärdena har tagits fram för två olika typer av markanvändning, Dessa är känslig markanvändning (KM) och mindre känslig markanvändning (MKM) KM innebär att markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier och vägar. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. 7(12)

9 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Grundvatten För oljekolväten i grundvatten har riktvärden tagits fram av Kemakta. Riktvärdena är framtagna för fem olika exponeringsvägar för föroreningar i grundvattnet; Dricksvatten Ångor i byggnader Bevattning Miljörisker i ytvatten Miljörisker i våtmarker. För vissa metaller finns jämförvärden i Bedömningsgrunder för grundvatten, SGUrapport 2013:01. Här delas halterna av metaller i grundvattnet in i fem klasser och påverkansgrad; 1. Mycket låg halt/ingen eller obetydlig påverkan 2. Låg halt/måttlig påverkan 3. Måttlig halt/påtaglig påverkan 4. Hög halt/stark påverkan 5. Mycket hög halt/mycket stark påverkan För klorerade alifatiska kolväten hänvisas till Holländska riktvärden, utdrag ur VROM (2000) Streefwaarden en interventiewaarden bodemsanering. Staatcourant 24 februari 2000, nr Aktuella riktvärden på undersökningsplatsen På den aktuella platsen planeras för uppförande av bostäder varför KM har valts som riktvärden för jord. För grundvatten bedöms strömning till ytvatten utgöra den dimensionerande spridningsvägen och ångor i byggnader vara den dimensionerande exponeringsvägen. 10 Resultat 10.1 Jordartsbeskrivning och fältintryck Under markytans asfalt förekom i några punkter ett tunt lager bärlagergrus. I fyra av sju undersökningspunkter påträffades fyllningsmaterial med några decimeters mäktighet. Fyllningen utgörs av grusig fin-mellansand. Under fyllningsmaterialet följer den naturliga jordarten som generellt utgörs av finsand. Samtliga jordprover mättes med PID-instrument för kontroll av flyktiga organiska föreningar. Låga halter (0-1 ppm) av flyktiga organiska ämnen uppmättes i ett flertal provtagningspunkter vilket dock inte indikerarar någon förorening. Vid provtagningen noterades inga synliga eller andra tecken på förorening, se bilaga Analysresultat jord I tabell 2 visas resultatet av analyserade organiska ämnen och metaller i jord tillsammans med Naturvårdsverkets generella riktvärden (2009, uppdaterade ). 8(12)

10 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. Tabell 2. Analysresultat av jordprover. Torrsubstanshalten TS anges i %, övriga analyser anges i mg/kg TS. Halter som överstiger riktvärdena är markerade med respektive färg. Detekterade organiska parametrar är skrivna med fetstil. KM 1 MKM 1 MEC 01 MEC 02 MEC 03 MEC 04 MEC 05 MEC 06 MEC 07 Provtagningsdjup från ytan (m) 0,06-0,5 0,06-0,5 0,06-0,4 0,06-0,5 0,06-0,5 0,06-0,5 0,06-0,4 Nivå markyta Torrsubstans,TS (%) TOC (% av TS) 0,41 0,41 0,41 1,1 0,41 0,29 0,99 Metaller Arsenik, As Barium, Ba Kadmium, Cd 0,8 12 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 Kobolt, Co Krom, Cr (total) Koppar, Cu Kvicksilver, Hg 0,25 2,5 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 Nickel, Ni Bly, Pb Vanadin, V Zink, Zn Alifater, aromater och BTEX Alifater >C5-C <10 <10 <10 <10 <10 <10 <10 Alifater >C8-C <10 <10 <10 <10 <10 <10 <10 Alifater >C10-C <20 <20 <20 <20 <20 <20 <20 Alifater >C12-C <20 <20 <20 <20 <20 <20 <20 Alifater >C5-C <30 <30 <30 <30 <30 <30 <30 Alifater >C16- C <20 <20 <20 54 < Aromater >C8-C <1 <1 <1 <1 <1 <1 <1 Aromater >C10-C <1 <1 <1 <1 <1 <1 <1 Aromater >C16-C <1 <1 <1 <1 <1 <1 <1 Bensen 0,012 0,04 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 <0.01 Toluen <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 Etylbensen <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 Summa Xylener <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 <0.05 TEX, summa <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 PAH, summa 16 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 <1.5 Sum cancerogena PAH 1E+09 1E+09 <0.3 <0.3 <0.3 <0.3 0,11 <0.3 <0.3 Sum PAH övriga 1E+09 1E+09 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 PAH, summa L 3 15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 <0.15 PAH, summa M 3,5 20 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 <0.25 PAH, summa H 1 10 <0.3 <0.3 <0.3 <0.3 0,11 <0.3 <0.3 1Rapport 5976 Naturvårdsverket, Riktvärden för förorenad mark, Modellbeskrivning och vägledning. Rev <KM >KM<MKM >MKM<FA I analyserade jordprover har inga halter av metaller över riktvärdena för KM uppmätts. Av organiska ämnen har alifater >C16-C35 och PAH-L detekterats, dock i halter väl under riktvärdena för KM. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i bilaga 3. 9(12)

11 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Analysresultat grundvatten Organiska ämnen I tabell 3 visas resultatet av analyserade petroleumämnen i grundvattnet tillsammans med Kemaktas förslag till riktvärden för ämnen i grundvatten vid bensinstationer. Tabell 3. Analysresultat av grundvattenprover. Halterna anges i mg/l. I tabellen anges även vilken utspädning som antagits i beräkningarna. Värden som styrs av lukt och smakgränser är kursiverade. Förångning beaktas ej för alifater >C12 och för bly. Den exponeringsväg som är relevant för området är markerat med grått. Halter som överstiger ovan angivna exponeringsväg är markerade med gult. Detekterade parametrar är skrivna med fetstil. Dricksvatten byggnader ning Ytvatten / Ångor i Bevatt- Miljörisker MEC 01 MEC 03 Våtmarker Utspädningsfaktor S:a alifater, >C5-C12 S:a alifater, >C12-C35 Bensen Toluen Etylbensen Xylen S:a Aromater > C8-C10 S:a Aromater > C10-C16 PAH cancerogena PAH övriga Aktuell exponeringsväg. 1 1/ /100 1/10 mg/l mg/l mg/l mg/l mg/l 0,1 0, <0,020 <0,020 0, <0,020 <0,020 0,001 0,04 0, <0,0002 <0, ,04 7 0,6 1 2 <0,0002 <0, ,03 6 0,4 1 0,7 <0,0002 <0, , <0,0002 <0, ,1 0, ,2 <0,00030 <0, ,01 2 0,1 1 0,02 <0, <0, ,0001 0,2 0,01 0,005 0,01 <0, <0, ,004 1,5 0,07 0,1 0,05 0,00001 <0, Analyserade halter av petroleumkolväten i grundvattenproverna uppvisar inga värden över några riktvärden för hälso- eller miljörisker. Klorerade alifater och TOC Analyser av klorerade alifatiska ämnen har utförts på 14 olika parametrar inklusive vinylklorid (VC). Analyser av TOC (totalt organiskt kol) har även utförts grundvattenproverna. Endast TOC och tetrakloretylen (PCE) har uppmätts i halter över analysmetodens rapporteringsgräns, se tabell 4. Tabell 4. Analysresultat av TOC och perkloretylen i grundvattenprover. Ämne Ingen påverkan* Kraftig påverkan* MEC01 MEC03 (Intervention Value) TOC 1,41 mg/l 2,2 mg/l PCE 0,01 µg/l 40 µg/l 8,36 µg/l 4,2 µg/l *)Holländska riktvärden I båda grundvattenproverna har halter som påvisar påverkan på grundvattnet uppmätts. Halterna ligger dock under riktvärdet som Intervention value där åtgärder bör vidtas. 10(12)

12 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: Metaller I tabell 5 visas resultatet av analyserade metaller i grundvattnet tillsammans med SGU:s bedömningsgrunder för grundvatten. Tabell 5. Analysresultat av metaller i grundvattenprover. Halter är markerade med färg enligt SGU:s riktvärden för grundvatten. Klassindelning enligt bedömningsgrunder MEC 01 MEC 03 Norm* Arsenik, As µg/l M T P < >10 0,171 0,0666 Barium, Ba mg/l 0,0517 0,105 Kadmium, Cd µg/l M T P <0,1 0,1-0,5 0, <5 0,0778 0,454 Kobolt, Co mg/l 0, ,00403 Krom, Cr (total) µg/l T <0,5 0, >50 0,021 0,063 Koppar, Cu mg/l T <0,02 0,02-0,2 0, >2 0, ,0017 Kvicksilver, Hg (oorg) µg/l M T P <0,005 0,005-0,01 0,01-0,05 0,05-1 >1 <0,002 <0,002 Nickel, Ni µg/l T <0,5 0, >20 4,62 16,2 Bly, Pb µg/l M T P <0,5 0, >10 0,011 <0,01 Vanadin, V mg/l 0, , Zink, Zn mg/l T <0,005 0,005-0,01 0,01-0,1 0,1-1 >1 0,029 0,0861 *) M= ingår i minimiförteckning över förorenande ämnen och indikatorer för vilka medlemsstaterna enligt grundvattendirektivet ska överväga tröskelvärden (riktvärden för grundvatten). G= riktvärden för grundvatten i överensstämmelse med EU-gemensam miljökvalitetsnorm engiven i grundvattendirektivet. P= upptaget i SGU-FS 2008:2 och påverkansbedömning i bedömningsgrunder. T= tillståndsklassning i bedömningsgrunder. Halterna i grundvattnet ligger för kadmium i intervallet 1 och 2 vilket innebär Mycket låg halt/ingen eller obetydlig påverkan och Låg halt/måttlig påverkan. Halterna av nickel ligger i intervallet 3-4 vilket innebär Måttlig halt/påtaglig påverkan och Hög halt/stark påverkan i grundvattnet. För zink ligger halterna i intervallet 3 vilket innebär Måttlig halt/påtaglig påverkan i grundvattnet. Analysprotokoll med uppgift om analysmetod och mätosäkerhet redovisas i bilaga Sammanfattning av resultat Jord I analyserade jordprover har inga halter av organiska ämnen eller metaller uppmätts i halter över Naturvårdsverkets riktvärden för KM (känslig markanvändning). Grundvatten Olja (petroleumkolväten) har inte uppmätts i några anmärkningsvärda halter i grundvattnet. Metaller (kadmium, nickel och zink) har uppmätts halter som indikerar påverkan på grundvattnet. Av analyserade klorerade alifater har endast perkloretylen uppmätts i halter över analysmetodens rapporteringsgräns. 11 Bedömning I analyserade jordprover har inga halter över riktvärden för KM uppmätts. Jord och fyllningsmaterial bedöms därmed inte vara förorenat i någon betydande omfattning. I grundvattnet har kadmium, nickel och zink påträffats i förhöjda halter. Källan bedöms inte komma från det undersökta området eftersom inga förhöjda halter har påträffats i jordproverna inom de båda fastigheterna. Grundvattnet i området används inte som dricksvatten. 11(12)

13 Uppdrag: Prästlyckan Alingsås Dokument: Miljlteknisk undersöknings rapport (MUR/MILJÖ) Datum: I grundvattnet har perkloretylen påträffats. Inga av dess nedbytningsprodukter har uppmätts i några halter över analysmetodens rapporteringsgräns. Källan till denna förekomst är sannolikt den kemtvätt som legat på södra sidan av Norra Ringatan. Enligt detaljplanen för området skall husen förses med underjordiska parkeringsgarage. Sannolikheten att gasformig förorening skulle tränga igenom källarkonstruktionen bedöms som relativt liten. Garagen i botten medför ett skydd mot ovanliggande våningar genom ett ventilationssystem som vädrar ut avgaser från bilarna och därmed även ämnen som teoretiskt skulle kunna komma från flyktiga föroreningar i marken. Påträffande av förorening som kan medföra skada eller olägenhet för människors hälsa eller miljön skall genast anmälas till Miljöskyddskontoret i Alingsås enligt Miljöbalken kapitel (12)

14 Bilaga 1 Uppdrag: Prästlyckan Alingsås Dokument: Miljöteknisk markundersökning Datum: Provtagningsplan

15

16 Bilaga 2 Uppdrag: Prästlyckan Alingsås Dokument: Miljöteknisk markundersökning Datum: Fältprotokoll

17 Inhouse Tech Geoteknik AB Bilaga 2 Provtagning av jord Alingsås kommun Prästlyckan Projektnr: Provtagningsprotokoll Datum: Väderlek : mulet, svag vind, ca -1 grad Provtagare: MC Beskrivning Markyta Avser m.u.my Jordlagerföljd Beteckning Grundvattenyta (m.u.my) Prov m.u.my Provtagning PIDmätning Jordprov till lab MEC 01 asfalt 0,0-0,06 Asfalt 3,6 0,06-0,5 F?/brun Finsand 0,06-0,5 0 X 0,5-1,0 rostbrun Finsand 0,5-1,0 0 1,0-2,0 ljusbrun Mellansand 1,0-2,0 0 2,0-3,0 ljusbrun Fin-mellansand 2,0-3,0 1 sparas 3,0-4,0 ljusbrun Finsand 3,0-4,0 0 4,0-5,0 ljusgrå Finsand, stenar 4,0-5,0 0 5,0-5,5 ljusgrå Finsand 5,0-6,0 0 5,5-6,0 grå svagt lerig Finsand 3 m filter + 3 m rör MEC 02 asfalt 0,0-0,06 Asfalt 3,1 0,06-2,0 rostbrun Finsand, enstaka grus 0,06-0,5 0 X 0,5-1,0 0 2,0-3,0 ljusbrun grovsandig Mellansand 1,0-2,0 0 3,0-3,5 rostbrun Fin-mellansand 2,0-3,0 0 3,5-4,0 grå Finsand 3,0-4,0 0 MEC 03 asfalt 0,0-0,06 Asfalt 3,6 0,06-0,4 F/grå fingrusig Mellansand 0,06-0,4 0,1 X 0,4-1,0 rostbrun Fin-mellansand 0,4-1,0 0 sparas 1,0-2,0 ljusbrun Finsand 1,0-2,0 0 2,0-4,0 ljusbrun Fin-mellansand 2,0-3,0 0 3,0-4,0 0 4,0-5,0 ljusbrun Fin- mellansand, stenar 4,0-5,0 0,3 5,0-6,0 grå svagt siltig Finsand 5,0-6,0 0 3 m filter + 3 m rör MEC 04 asfalt 0,0-0,06 Asfalt 3,0 0,06-0,5 F/mörkgrå svagt mullhaltig grusig Fin-mellansand 0,06-0,5 0,3 X 0,5-1,0 brun Finsand 0,5-1,0 0,1 sparas 1,0-2,0 brun Fin-mellansand 1,0-2,0 0 2,0-3,0 ljusbrun mellansandig Finsand 2,0-3,0 0 3,0-4,0 ljusbrun mellansandig Finsand 3,0-4,0 0 MEC 05 asfalt 0,0-0,06 Asfalt >2 0,06-0,4 F?/svagt grusig Finsand 0,06-0,4 0,1 X 0,4-1,0 ljusbrun Fin-mellansand 0,4-1,0 0 1,0-2,0 ljusbrun Fin-mellansand 1,0-2,0 0 MEC 06 asfalt 0,0-0,06 Asfalt 2,5 0,06-0,5 0,8 X 0,06-0,5 F/grå grusig Fin-mellansand 0,5-1,0 0 0,5-2,0 brun Finsand 1,0-2,0 0 2,0-3,0 0 2,0-3,5 rostbrun Fin-mellansand 3,0-3,5 0 3,5-4,0 grå siltig Finsand 3,5-4,0 0,1 MEC 07 asfalt 0,0-0,06 Asfalt 3,0 0,06-0,4 F/mörkgrå grusig Fin-mellansand 0,06-0,5 0 X 0,4-2,0 ljusgrå Fin-mellansand 0,5-1,0 0,1 1,0-2,0 0 2,0-3,0 ljusbrun Finsand 2,0-3,0 0 3,0-4,0 brun Fin-mellansand 3,0-4,0 0,6 <KM >KM<MKM >MKM<FA Beteckningar enl. SGF/BGS Beteckningssystem Version 2001:2
