1 Översiktlig miljöteknisk markundersökning Räveskalla 1:25 m fl Sjömarken, Borås För: Borås Stad Datum: Uppdrag: Upprättad av: Johan Cassel Granskad av: Fredric Engelke Structor Miljö Göteborg AB Kungsgatan 18 Org nr Göteborg

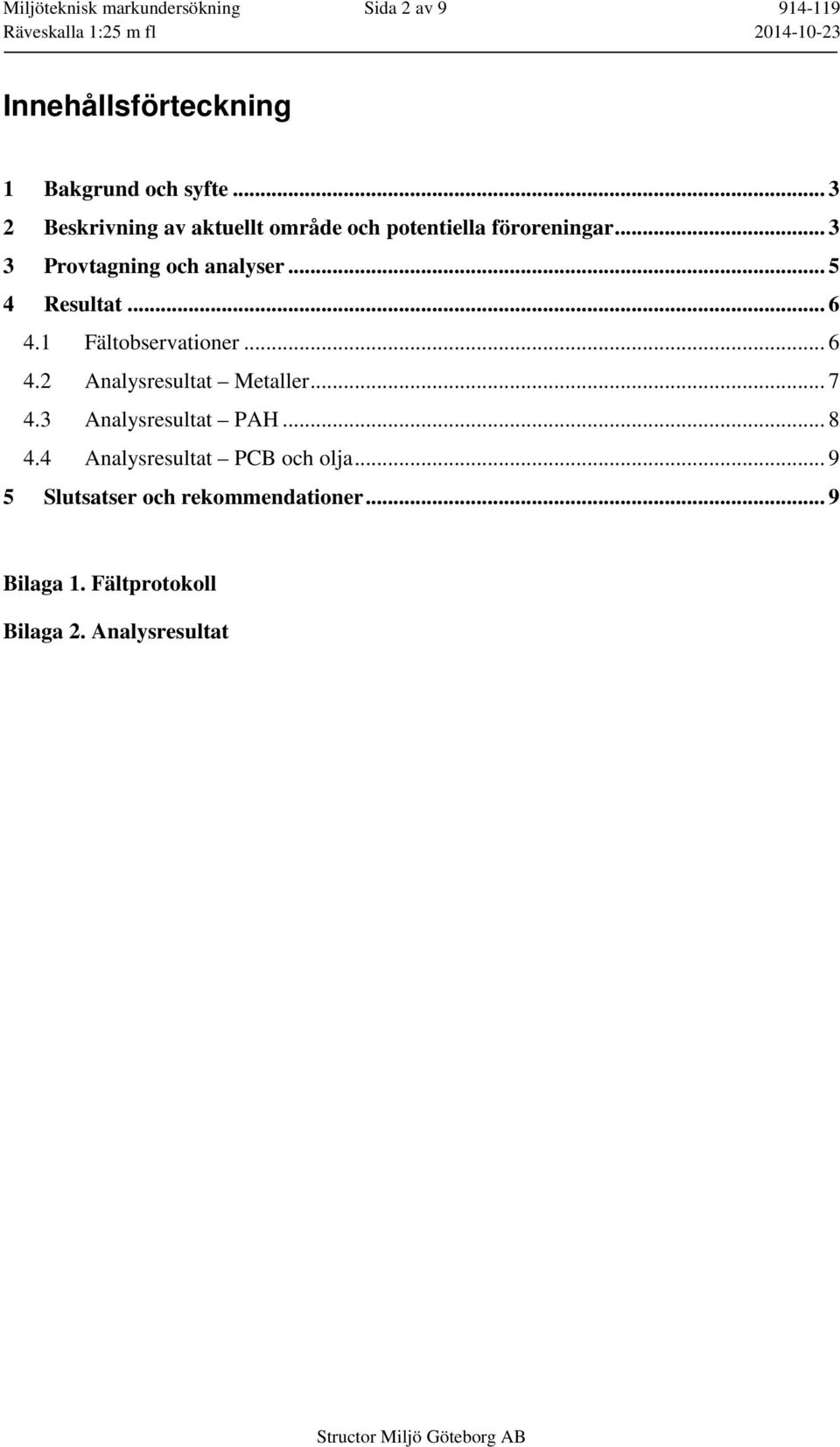

2 Miljöteknisk markundersökning Sida 2 av Räveskalla 1:25 m fl Innehållsförteckning 1 Bakgrund och syfte Beskrivning av aktuellt område och potentiella föroreningar Provtagning och analyser Resultat Fältobservationer Analysresultat Metaller Analysresultat PAH Analysresultat PCB och olja Slutsatser och rekommendationer... 9 Bilaga 1. Fältprotokoll Bilaga 2. Analysresultat Structor Miljö Göteborg AB

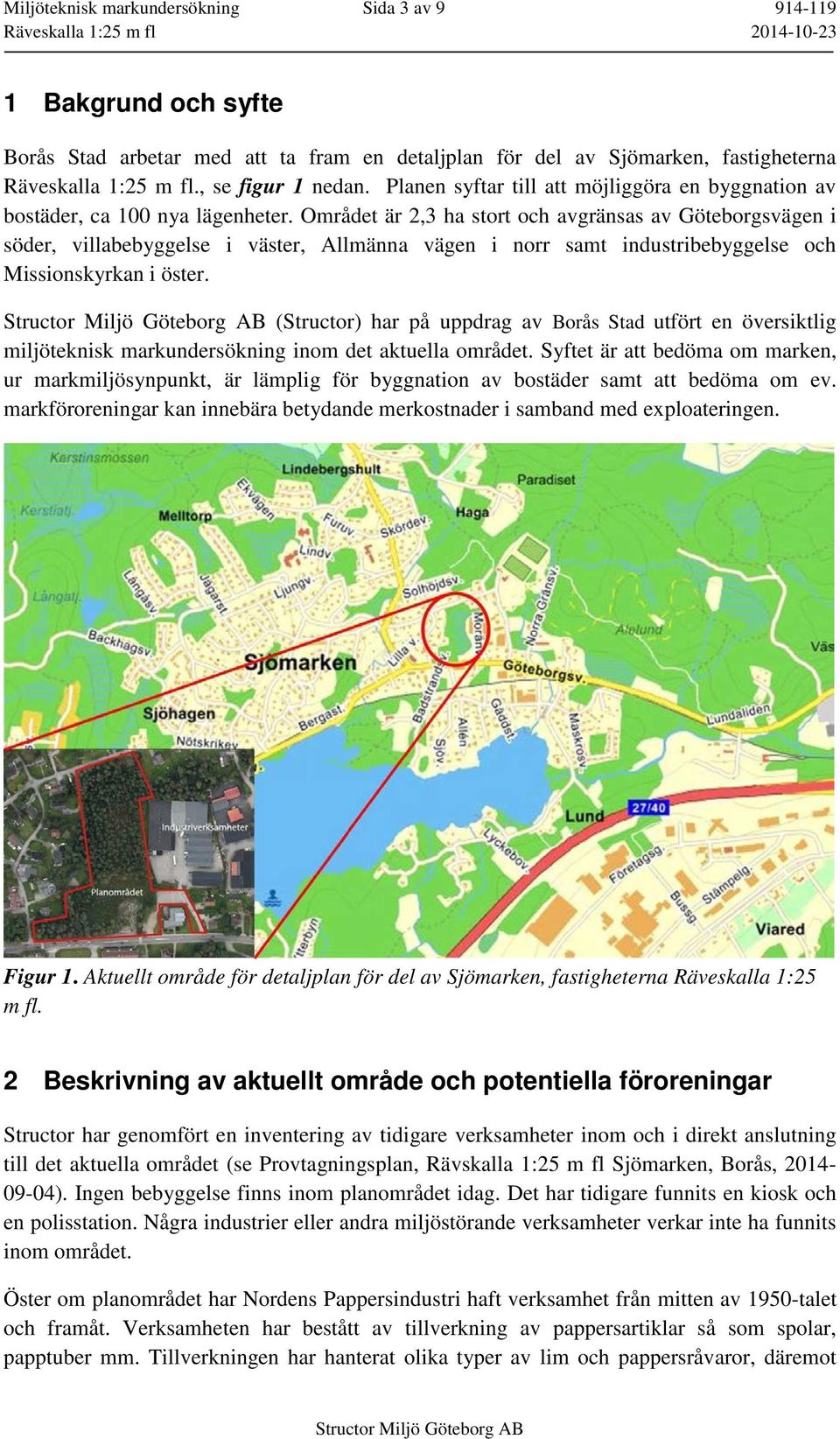

3 Miljöteknisk markundersökning Sida 3 av Räveskalla 1:25 m fl Bakgrund och syfte Borås Stad arbetar med att ta fram en detaljplan för del av Sjömarken, fastigheterna Räveskalla 1:25 m fl., se figur 1 nedan. Planen syftar till att möjliggöra en byggnation av bostäder, ca 100 nya lägenheter. Området är 2,3 ha stort och avgränsas av Göteborgsvägen i söder, villabebyggelse i väster, Allmänna vägen i norr samt industribebyggelse och Missionskyrkan i öster. Structor Miljö Göteborg AB (Structor) har på uppdrag av Borås Stad utfört en översiktlig miljöteknisk markundersökning inom det aktuella området. Syftet är att bedöma om marken, ur markmiljösynpunkt, är lämplig för byggnation av bostäder samt att bedöma om ev. markföroreningar kan innebära betydande merkostnader i samband med exploateringen. Figur 1. Aktuellt område för detaljplan för del av Sjömarken, fastigheterna Räveskalla 1:25 m fl. 2 Beskrivning av aktuellt område och potentiella föroreningar Structor har genomfört en inventering av tidigare verksamheter inom och i direkt anslutning till det aktuella området (se Provtagningsplan, Rävskalla 1:25 m fl Sjömarken, Borås, ). Ingen bebyggelse finns inom planområdet idag. Det har tidigare funnits en kiosk och en polisstation. Några industrier eller andra miljöstörande verksamheter verkar inte ha funnits inom området. Öster om planområdet har Nordens Pappersindustri haft verksamhet från mitten av 1950-talet och framåt. Verksamheten har bestått av tillverkning av pappersartiklar så som spolar, papptuber mm. Tillverkningen har hanterat olika typer av lim och pappersråvaror, däremot Structor Miljö Göteborg AB

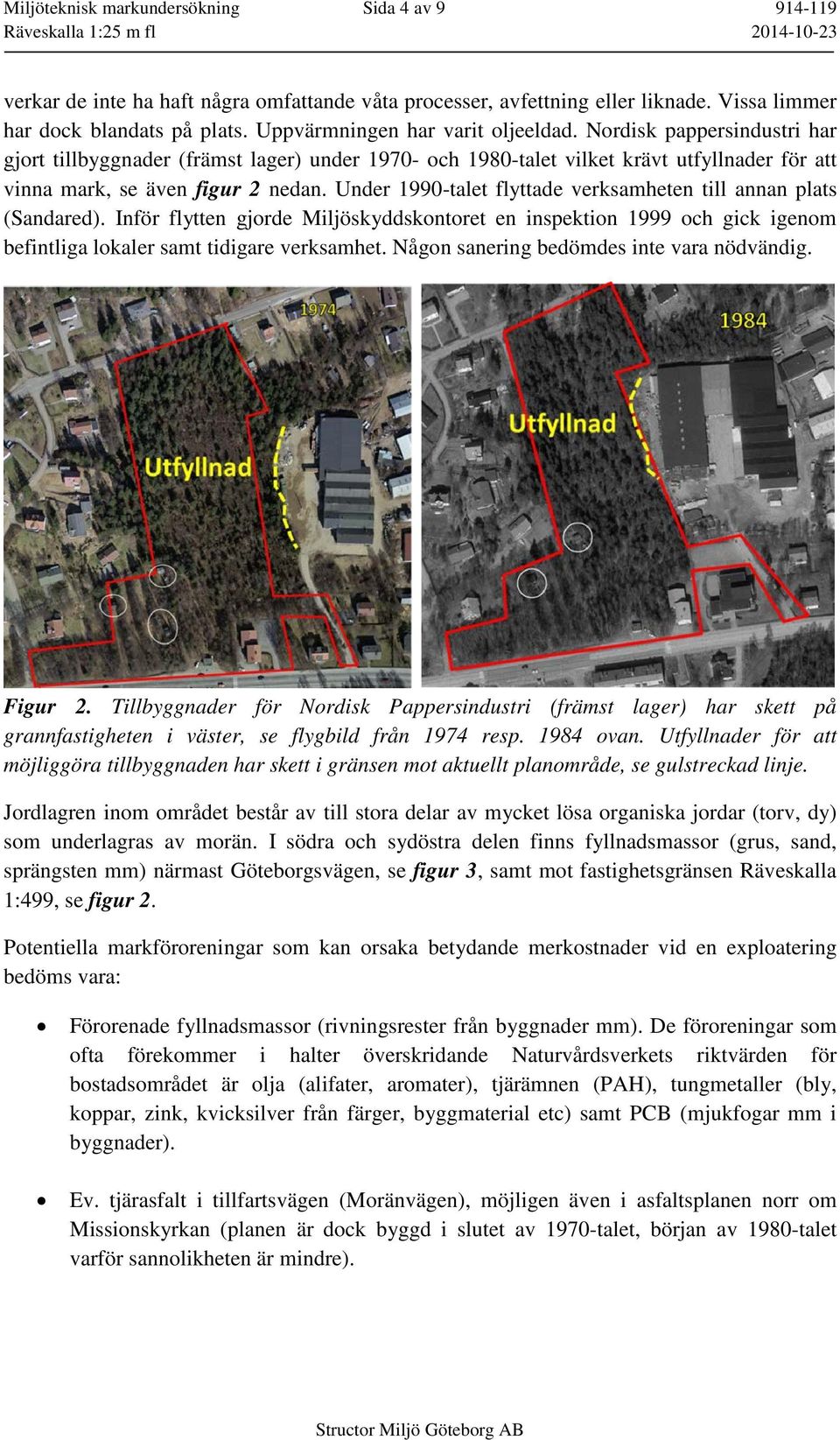

4 Miljöteknisk markundersökning Sida 4 av Räveskalla 1:25 m fl verkar de inte ha haft några omfattande våta processer, avfettning eller liknade. Vissa limmer har dock blandats på plats. Uppvärmningen har varit oljeeldad. Nordisk pappersindustri har gjort tillbyggnader (främst lager) under och 1980-talet vilket krävt utfyllnader för att vinna mark, se även figur 2 nedan. Under 1990-talet flyttade verksamheten till annan plats (Sandared). Inför flytten gjorde Miljöskyddskontoret en inspektion 1999 och gick igenom befintliga lokaler samt tidigare verksamhet. Någon sanering bedömdes inte vara nödvändig. Figur 2. Tillbyggnader för Nordisk Pappersindustri (främst lager) har skett på grannfastigheten i väster, se flygbild från 1974 resp ovan. Utfyllnader för att möjliggöra tillbyggnaden har skett i gränsen mot aktuellt planområde, se gulstreckad linje. Jordlagren inom området består av till stora delar av mycket lösa organiska jordar (torv, dy) som underlagras av morän. I södra och sydöstra delen finns fyllnadsmassor (grus, sand, sprängsten mm) närmast Göteborgsvägen, se figur 3, samt mot fastighetsgränsen Räveskalla 1:499, se figur 2. Potentiella markföroreningar som kan orsaka betydande merkostnader vid en exploatering bedöms vara: Förorenade fyllnadsmassor (rivningsrester från byggnader mm). De föroreningar som ofta förekommer i halter överskridande Naturvårdsverkets riktvärden för bostadsområdet är olja (alifater, aromater), tjärämnen (PAH), tungmetaller (bly, koppar, zink, kvicksilver från färger, byggmaterial etc) samt PCB (mjukfogar mm i byggnader). Ev. tjärasfalt i tillfartsvägen (Moränvägen), möjligen även i asfaltsplanen norr om Missionskyrkan (planen är dock byggd i slutet av 1970-talet, början av 1980-talet varför sannolikheten är mindre). Structor Miljö Göteborg AB

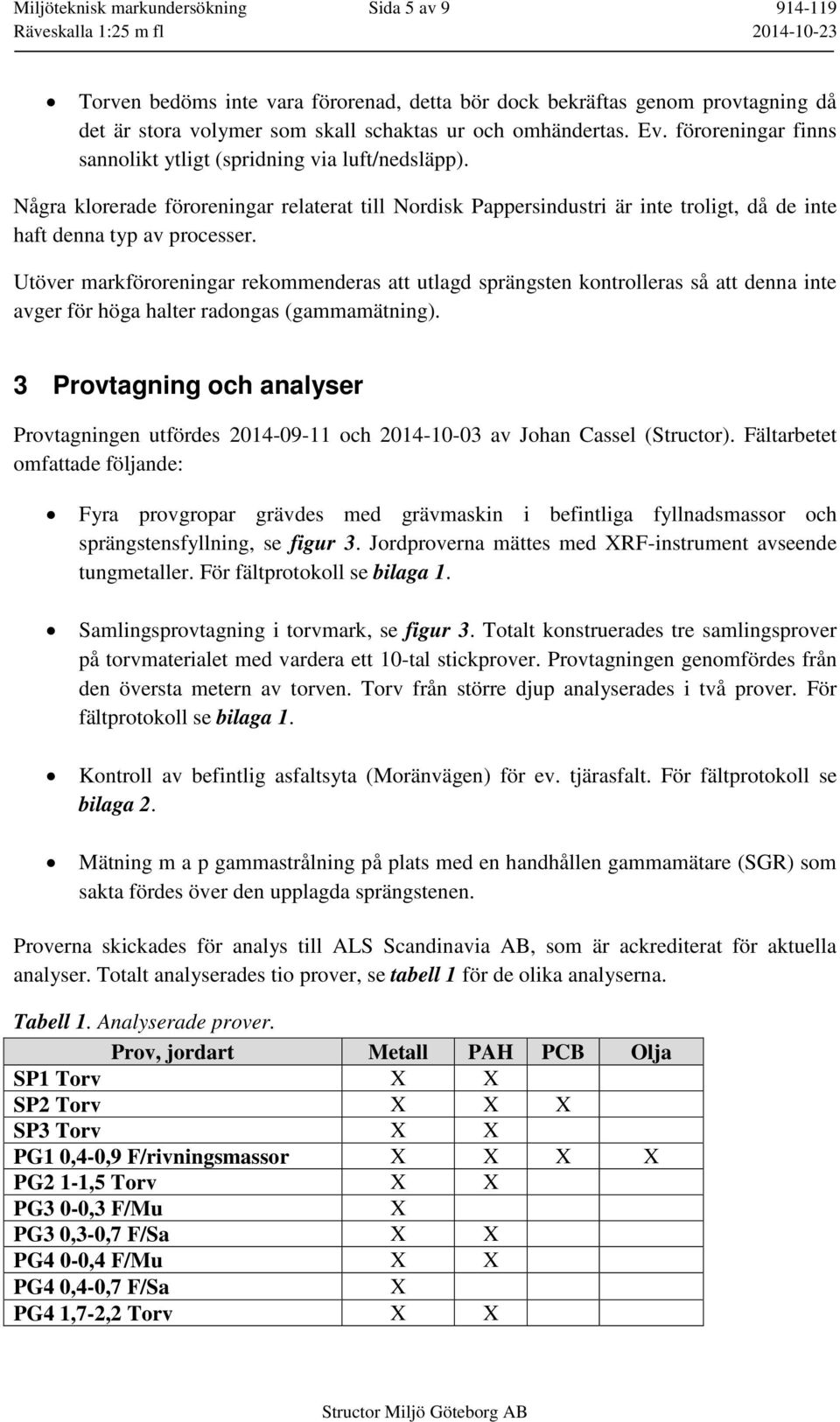

5 Miljöteknisk markundersökning Sida 5 av Räveskalla 1:25 m fl Torven bedöms inte vara förorenad, detta bör dock bekräftas genom provtagning då det är stora volymer som skall schaktas ur och omhändertas. Ev. föroreningar finns sannolikt ytligt (spridning via luft/nedsläpp). Några klorerade föroreningar relaterat till Nordisk Pappersindustri är inte troligt, då de inte haft denna typ av processer. Utöver markföroreningar rekommenderas att utlagd sprängsten kontrolleras så att denna inte avger för höga halter radongas (gammamätning). 3 Provtagning och analyser Provtagningen utfördes och av Johan Cassel (Structor). Fältarbetet omfattade följande: Fyra provgropar grävdes med grävmaskin i befintliga fyllnadsmassor och sprängstensfyllning, se figur 3. Jordproverna mättes med XRF-instrument avseende tungmetaller. För fältprotokoll se bilaga 1. Samlingsprovtagning i torvmark, se figur 3. Totalt konstruerades tre samlingsprover på torvmaterialet med vardera ett 10-tal stickprover. Provtagningen genomfördes från den översta metern av torven. Torv från större djup analyserades i två prover. För fältprotokoll se bilaga 1. Kontroll av befintlig asfaltsyta (Moränvägen) för ev. tjärasfalt. För fältprotokoll se bilaga 2. Mätning m a p gammastrålning på plats med en handhållen gammamätare (SGR) som sakta fördes över den upplagda sprängstenen. Proverna skickades för analys till, som är ackrediterat för aktuella analyser. Totalt analyserades tio prover, se tabell 1 för de olika analyserna. Tabell 1. Analyserade prover. Prov, jordart Metall PAH PCB Olja SP1 Torv X X SP2 Torv X X X SP3 Torv X X PG1 0,4-0,9 F/rivningsmassor X X X X PG2 1-1,5 Torv X X PG3 0-0,3 F/Mu X PG3 0,3-0,7 F/Sa X X PG4 0-0,4 F/Mu X X PG4 0,4-0,7 F/Sa X PG4 1,7-2,2 Torv X X Structor Miljö Göteborg AB

6 Miljöteknisk markundersökning Sida 6 av Räveskalla 1:25 m fl PG2 PG3 A1 A2 PG4 PG1 Figur 3. Provpunkter samt områden för samlingsprover inom planområdet. 4 Resultat 4.1 Fältobservationer Större delen av planområdet var täckt med skog eller tät sly. De enda öppna ytorna var de asfalterade och grusade områdena runt Missionskyrkan samt området bakom den numera rivna kiosken som är täckt med sprängsten, se figur 3. Provgroparna varierade i jordlagerföljd beroende på i vilka områden de grävdes. PG1 grävdes där den gamla polisstationen tidigare var belägen, vilket blev tydligt då större delen av provgropen bestod av rivningsrester (tegel, betong, kabel, plast, asfalt, metallskrot och isolering) ner till 1,4 m under markytan där det blev grävstopp på grund av ett större betongblock, se figur 4. PG2 grävdes strax norr om ytan som är täckt med sprängsten och bestod enbart av torv. För PG3 och PG4 som grävdes inom området som är täckt med sprängsten bestod jordlagerföljden under sprängstenen av ett lager mull följt av ett lager med sten, grus och sand följt av en markduk vilken låg direkt på torv, se figur 5. För fältprotokoll se bilaga 1. Structor Miljö Göteborg AB

7 Miljöteknisk markundersökning Sida 7 av Räveskalla 1:25 m fl Figur 4. PG1 med rivningsrester. Figur 5. PG4 med fyllnadsmassor ovan torv. Det översta jordlagret (0-1 m) inom de tre områden som ingick i samlingsprovtagningen, se figur 3, bestod enbart av torv med varierande innehåll av vatten. Inga indikationer på fyllnadsmassor eller övrigt avvikande jordlager identifierades. I område III fanns rester efter ett mindre träskjul som hade rasat ihop men inget som indikerade några föroreningar. Asfalten på parkeringsplatsen norr om Missionskyrkan, se figur 3, visade inga tecken på att vara s.k. tjärasfalt. Uppbruten asfalt sprejades med asfaltspray men gav inga indikationer på förhöjda PAH-halter. Asfalten på vägen öster om Missionskyrkan var nyare och förmodligen lagd på äldre asfalt. Det var inte möjligt att provta ett eventuellt äldre asfaltslager utan att göra större åverkan på vägen, varför det beslöts att avstå från provtagning längs vägen. Vid screening med avseende på metaller med hjälp av XRF erhölls inga indikationer på halter som översteg Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Inga indikationer på oljeföroreningar erhölls vid fältarbetet. För fältprotokoll se bilaga 2. Inga indikationer på förhöjd gammastrålning från den upplagda sprängstenen erhölls vid mätningar med handhållen gammamätare (SGR). Totalt analyserades tio prover, tre samlingsprover på torv och sju prover från provgropar (fyllnadsmassor, rivningsrester, torv). De analyserades med avseende på tungmetaller, PAH, PCB och olja, se tabell 1 för fördelning mellan de olika analyserna. 4.2 Analysresultat Metaller I tabell 2 redovisas en sammanställning av uppmätta halter av tungmetaller i de analyserade proverna. Halterna har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark, vid känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För fullständiga analysresultat se bilaga 2. Structor Miljö Göteborg AB

8 Miljöteknisk markundersökning Sida 8 av Räveskalla 1:25 m fl Tabell 2. Analysresultat för tungmetaller (mg/kg TS). Ämne SP1 SP2 SP3 PG1 0,4-0,9 PG2 1-1,5 PG3 0-0,3 PG3 0,3-0,7 PG4 0-0,4 PG4 0,4-0,7 PG4 1,7-2 KM 1 MKM 1 Jord Torv, samlingsprov 0-1 m F/riv. Torv F/Mu F/Sa F/Mu F/Sa Torv TS % 12, ,2 88,7 10,5 84,3 88,9 76,7 84,7 8,4 As 1,95 1,89 2,11 2,46 <0,5 1,58 <0,5 3,76 1,89 <0, Ba 24,8 19,6 22, ,85 44,6 28,3 51,3 53,9 10, Cd 0,44 0,48 0,19 0,16 <0,1 <0,1 <0,1 0,20 <0,1 <0,1 0,5 15 Co 0,52 0,30 1,23 3,98 <0,1 5,49 4,6 3,91 8,8 0, Cr 2,22 1,09 3,4 7,05 0, ,4 10,5 37,5 0, Cu 8,23 13,3 7,9 15,4 0, ,7 14,6 36,3 1, Hg <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,25 2,5 Ni 2,01 1,25 2,92 7,37 0,32 8,54 9,14 7,79 23,7 0, Pb 49,3 44,5 25,9 13 <1 13,8 4,99 19,1 12 1, V 4,77 2,65 7,68 15,9 0,35 26,3 16,4 24,7 38,4 1, Zn 55,1 39,4 34, ,39 46,3 28,7 66,3 69 5, ) Naturvårdsverkets generella riktvärden för förorenad mark, KM = känslig markanvändning, MKM = mindre känslig markanvändning. Av tabell 2 framgår att det provet på fyllnadsmassor med rivningsrester mm i PG1 (0,35-0,9) har uppmätts halter som överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) med avseende på zink. Inga halter som överstiger Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) har uppmätts med avseende på tungmetaller. 4.3 Analysresultat PAH I tabell 3 redovisas en sammanställning av uppmätta halter av PAH i analyserade prover. Halterna har jämförts med Naturvårdsverkets generella riktvärden för förorenad mark, vid känslig markanvändning (KM) och mindre känslig markanvändning (MKM). För fullständiga analysresultat se bilaga 2. Tabell 3. Analysresultat för PAH (mg/kg TS). Ämne SP1 SP2 SP3 PG1 PG2 PG3 PG4 PG4 0,4-0,9 1-1,5 0,3-0,7 0-0,4 1,7-2,2 KM 1 MKM 1 Jord Torv, samlingsprov 0-1 m F/riv Torv F/Mu F/Mu Torv TS % 12,3 12,2 26,7 86,3 10, ,4 8,4 PAH-L <0,15 <0,15 <0,15 0,24 <0,15 <0,15 <0,15 <0, PAH-M 0,45 0,1 0,27 2,3 <0,25 <0,25 0,38 <0, PAH-H 1,2 0,65 0,36 3,3 <0,3 <0,25 0,63 <0, ) Naturvårdsverkets generella riktvärden för förorenad mark, KM = känslig markanvändning, MKM = mindre känslig markanvändning. Av tabell 3 framgår att uppmätta halter av PAH i SP1 och PG1 (0,35-0,9) överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Inga halter som överstiger Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) har uppmätts med avseende på PAH. Structor Miljö Göteborg AB

9 Miljöteknisk markundersökning Sida 9 av Räveskalla 1:25 m fl Analysresultat PCB och olja Inga detekterbara halter av PCB uppmättes i de bägge analyserade proverna, ett från rivningsresterna i PG1 (0,4-0,9 m) och ett på samlingsprovet av ytlig torv (SP2). Provet på rivningsresterna från PG1 (0,4-0,9) analyserades även med avseende på olja, dock utan att påträffa halter över Naturvårdsverkets riktvärden. För fullständiga analysresultat se bilaga Resultat Gammamätning på upplagd sprängsten Vid mätningarna erhölls värden mellan 0,07 µsv/h och 0,21 µsv/h. Halten gammastrålning kan jämföras med Strålskyddsmyndighetens högsta tillåtna gammastrålning i nya byggnader på 0,3 µsv/h. Den uppmätta gammastrålningen på sprängstenen understiger Strålsäkerhetsmyndighetens uppsatta riktvärde för gammastrålning i nya byggnader och kan därför användas som fyllnadsmassor inom bostadsområdet, under byggnader mm. 5 Slutsatser och rekommendationer Structor Miljö Göteborg AB har på uppdrag av Borås Stad utfört en översiktlig miljöteknisk markundersökning inom del av Sjömarken, fastigheterna Räveskalla 1:25 m fl. Sammanfattningsvis visar undersökningen följande: Jordlagren bedöms endast i mindre omfattning vara påverkade av markföroreningar. Rivningsmassor i södra delen av området (fd Polisstationen) har föroreningshalter som överskrider Naturvårdsverkets generella riktvärden för bostäder (känslig markanvändning, KM), men underskrider de generella riktvärdena för mindre känslig markanvändning (MKM). Rivningsmassor bör inte finnas ytligt inom blivande bostadsområde, men kan med hänsyn till hälso- och miljörisker återanvändas/kvarlämnas på större djup eller under hårdgjorda parkeringsytor o. dyl. En sådan återanvändning skall förankras med tillsynsmyndigheten. Torven inom planområdet bedöms understiga Naturvårdsverkets generella riktvärden för (KM). Spår av PAH och bly i nivå med KM har påträffats i ytlig torv, men som helhet underskrider torven KM. Vid kvittblivning bedöms torven kunna hanteras som s.k KM-massor (föroreningshalter <KM). Tillförd sprängsten kan användas fritt med avseende på gammastrålning/radon. Planerad användning till bostadsändamål bedöms inte begränsas av markföroreningar. De markföroreningar som påträffats är relaterade till äldre rivningsmassor (betong, tegel mm) inom en begränsad del av planområdet. Structor Miljö Göteborg AB Johan Cassel Fredric Engelke Structor Miljö Göteborg AB

10 Bilaga Miljöteknisk markundersökning Sjömarken Provpunkt Nivå Jordart/mtrl Färg Indikation Provnivå Övrigt As Cu Pb Zn 0-0,35 F/ gr st Mu Brun Asfalt, tegel 0-0, PG1 0,35-1,4 F/ rivningsrester Grå 0,35-0,9 <LOD Tegel, betong, skrot, kabel, plast, asfalt, isolering 0,9-1,4 <LOD <LOD Grävstopp på 1,4 m pga betongblock 0-3 Torv Brun 0-0,5 <LOD <LOD PG2 0,5-1 <LOD <LOD <LOD <LOD 1-1,5 <LOD <LOD <LOD <LOD 1,5-2 <LOD <LOD <LOD <LOD 0-0,3 F/ Mu Brun 0-0,3 På marken ligger sprängstensblock <LOD ,3-0,7 F/ Sa, Gr, St Grå 0,3-0,7 <LOD PG3 0.7 Markduk 0,7-3 Torv Mörkbrun 0,7-1,3 <LOD <LOD <LOD <LOD 1,3-1,8 <LOD <LOD <LOD <LOD 1,8-2,3 <LOD <LOD <LOD <LOD 0-0,4 F/ Mu Mörkbrun 0-0,4 På marken ligger sprängstensblock <LOD <LOD ,4-0,7 F/ Sa, Gr, St Grå 0,4-0,7 <LOD PG4 0.7 Markduk 0,7-3 Torv Brun 0,7-1,2 1 3 <LOD 24 1,2-1,7 <LOD 2 <LOD 26 1,7-2,2 <LOD 2 <LOD 20 A1 0-0,05 Asfalt Svart Bitumen 0-0,05 Ingen indikation på spray 0,05-0,29 F/ gr Sa Brun 0,05-0,29 <LOD A2 0-0,2 Asfalt Svart Bitumen 0-0,2 Ingen indikation på spray, asfaltsslänt, nyare asfalt 0,2-0,4 F/ mu Gr Brun 0,2-0,4 <LOD SP1 0-1 Torv Brun 0-1 <LOD <LOD 4.6 <LOD SP2 0-1 Torv Brun 0-1 <LOD <LOD 2.6 <LOD SP3 0-1 Torv Brun 0-1 <LOD <LOD <LOD <LOD Halt metall redovisas i mg/kg. <LOD, halten understiger instrumentets detektionsgräns.

11 Sida 1(9) T B7ZJLSOGO0 Registrerad :01 Structor Miljö Göteborg AB Utfärdad Johan Cassel Kungsgatan Göteborg Projekt Bestnr Borås Sjömarken Analys av fast prov Er beteckning SP1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 12.3 % 2 O ANMA naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW fluoren <0.1 mg/kg TS 3 D MISW fenantren 0.14 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten 0.17 mg/kg TS 3 D MISW pyren 0.14 mg/kg TS 3 D MISW bens(a)antracen mg/kg TS 3 D MISW krysen 0.17 mg/kg TS 3 D MISW bens(b)fluoranten 0.35 mg/kg TS 3 D MISW bens(k)fluoranten 0.12 mg/kg TS 3 D MISW bens(a)pyren mg/kg TS 3 D MISW dibens(ah)antracen mg/kg TS 3 D MISW benso(ghi)perylen 0.18 mg/kg TS 3 D MISW indeno(123cd)pyren 0.17 mg/kg TS 3 D MISW PAH, summa mg/kg TS 3 D MISW PAH, summa cancerogena* 1.0 mg/kg TS 3 N MISW PAH, summa övriga* 0.63 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 0.45 mg/kg TS 3 N MISW PAH, summa H* 1.2 mg/kg TS 3 N MISW Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

12 Sida 2(9) T B7ZJLSOGO0 Er beteckning SP2 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 12.2 % 2 O ANMA naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW fluoren <0.1 mg/kg TS 3 D MISW fenantren <0.1 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten 0.10 mg/kg TS 3 D MISW pyren <0.1 mg/kg TS 3 D MISW bens(a)antracen mg/kg TS 3 D MISW krysen mg/kg TS 3 D MISW bens(b)fluoranten 0.22 mg/kg TS 3 D MISW bens(k)fluoranten mg/kg TS 3 D MISW bens(a)pyren <0.05 mg/kg TS 3 D MISW dibens(ah)antracen <0.05 mg/kg TS 3 D MISW benso(ghi)perylen 0.10 mg/kg TS 3 D MISW indeno(123cd)pyren 0.10 mg/kg TS 3 D MISW PAH, summa 16 <1.3 mg/kg TS 3 D MISW PAH, summa cancerogena* 0.55 mg/kg TS 3 N MISW PAH, summa övriga* 0.20 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 0.10 mg/kg TS 3 N MISW PAH, summa H* 0.65 mg/kg TS 3 N MISW PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

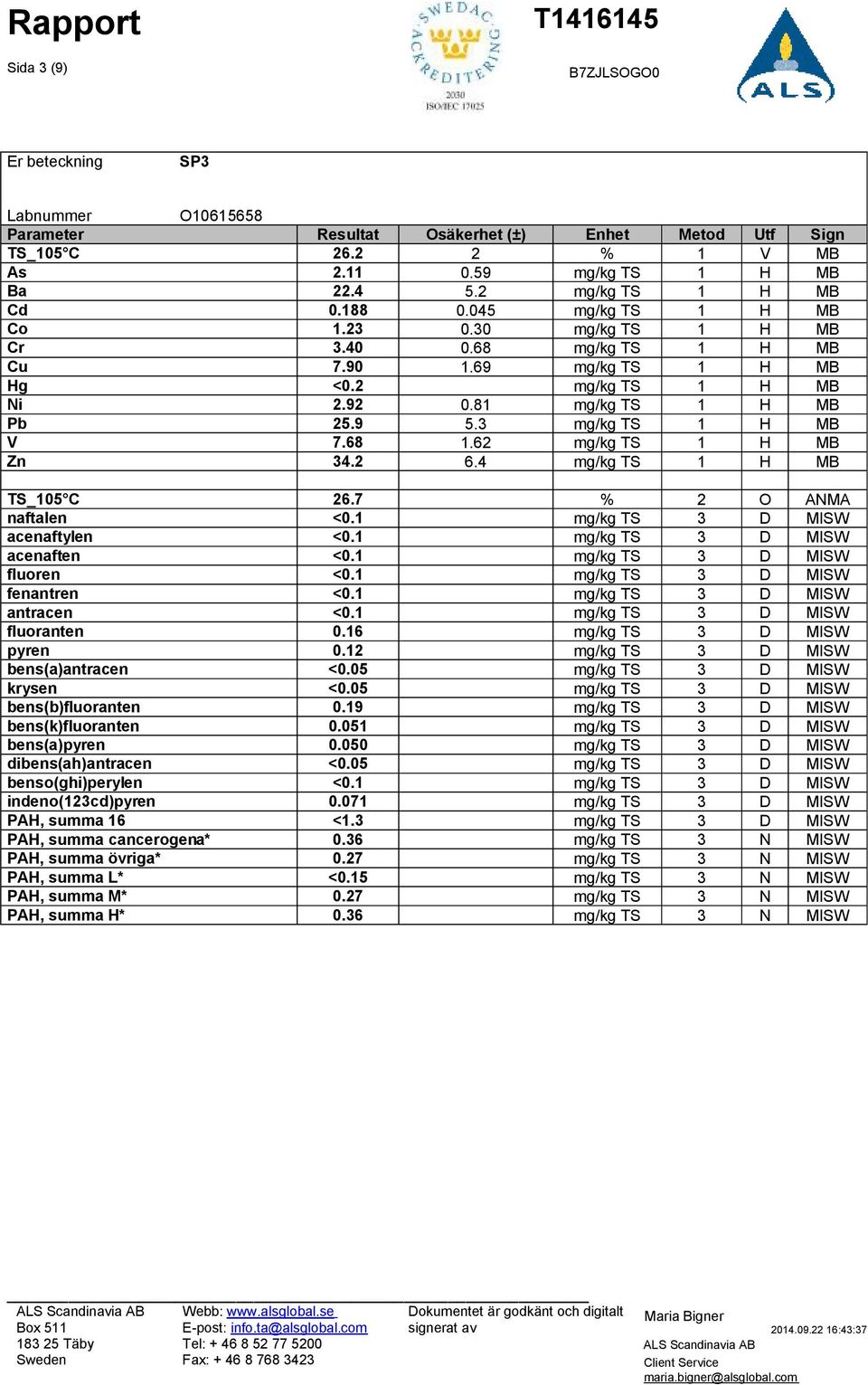

13 Sida 3(9) T B7ZJLSOGO0 Er beteckning SP3 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 26.7 % 2 O ANMA naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW fluoren <0.1 mg/kg TS 3 D MISW fenantren <0.1 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten 0.16 mg/kg TS 3 D MISW pyren 0.12 mg/kg TS 3 D MISW bens(a)antracen <0.05 mg/kg TS 3 D MISW krysen <0.05 mg/kg TS 3 D MISW bens(b)fluoranten 0.19 mg/kg TS 3 D MISW bens(k)fluoranten mg/kg TS 3 D MISW bens(a)pyren mg/kg TS 3 D MISW dibens(ah)antracen <0.05 mg/kg TS 3 D MISW benso(ghi)perylen <0.1 mg/kg TS 3 D MISW indeno(123cd)pyren mg/kg TS 3 D MISW PAH, summa 16 <1.3 mg/kg TS 3 D MISW PAH, summa cancerogena* 0.36 mg/kg TS 3 N MISW PAH, summa övriga* 0.27 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 0.27 mg/kg TS 3 N MISW PAH, summa H* 0.36 mg/kg TS 3 N MISW Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

14 Sida 4(9) T B7ZJLSOGO0 Er beteckning PG1 0,35-0,9 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB PCB 28 <0.002 mg/kg TS 4 D STGR PCB 52 <0.002 mg/kg TS 4 D STGR PCB 101 <0.002 mg/kg TS 4 D STGR PCB 118 <0.002 mg/kg TS 4 D STGR PCB 153 <0.002 mg/kg TS 4 D STGR PCB 138 <0.002 mg/kg TS 4 D STGR PCB 180 <0.002 mg/kg TS 4 D STGR PCB, summa 7* <0.007 mg/kg TS 4 N STGR TS_105 C 86.3 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 5 D STGR alifater >C10-C12 <20 mg/kg TS 5 D STGR alifater >C12-C16 <20 mg/kg TS 5 D STGR alifater >C16-C35 <20 mg/kg TS 5 D STGR aromater >C8-C10 <1 mg/kg TS 5 D STGR aromater >C10-C16 <1 mg/kg TS 5 D STGR metylpyrener/metylfluorantener 1.1 mg/kg TS 5 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 5 D STGR aromater >C16-C mg/kg TS 5 D STGR naftalen <0.1 mg/kg TS 5 D STGR acenaftylen 0.24 mg/kg TS 5 D STGR acenaften <0.1 mg/kg TS 5 D STGR fluoren <0.1 mg/kg TS 5 D STGR fenantren 0.39 mg/kg TS 5 D STGR antracen 0.36 mg/kg TS 5 D STGR fluoranten 0.89 mg/kg TS 5 D STGR pyren 0.68 mg/kg TS 5 D STGR bens(a)antracen 0.62 mg/kg TS 5 D STGR krysen 0.58 mg/kg TS 5 D STGR bens(b)fluoranten 0.60 mg/kg TS 5 D STGR bens(k)fluoranten 0.24 mg/kg TS 5 D STGR bens(a)pyren 0.52 mg/kg TS 5 D STGR dibens(ah)antracen mg/kg TS 5 D STGR benso(ghi)perylen 0.34 mg/kg TS 5 D STGR indeno(123cd)pyren 0.33 mg/kg TS 5 D STGR PAH, summa mg/kg TS 5 D STGR PAH, summa cancerogena* 3.0 mg/kg TS 5 N STGR PAH, summa övriga* 2.9 mg/kg TS 5 N STGR PAH, summa L* 0.24 mg/kg TS 5 N STGR PAH, summa M* 2.3 mg/kg TS 5 N STGR PAH, summa H* 3.3 mg/kg TS 5 N STGR Webb: Dokumentet är godkänt och digitalt Maria Bigner E-post: info.ta@alsglobal.com signerat av :43:37

15 Sida 5(9) T B7ZJLSOGO0 Er beteckning PG3 0-0,3 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

16 Sida 6(9) T B7ZJLSOGO0 Er beteckning PG3 0,3-0,7 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As <0.5 mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 89.0 % 2 O ANMA naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW fluoren <0.1 mg/kg TS 3 D MISW fenantren <0.1 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten <0.1 mg/kg TS 3 D MISW pyren <0.1 mg/kg TS 3 D MISW bens(a)antracen <0.05 mg/kg TS 3 D MISW krysen <0.05 mg/kg TS 3 D MISW bens(b)fluoranten <0.05 mg/kg TS 3 D MISW bens(k)fluoranten <0.05 mg/kg TS 3 D MISW bens(a)pyren <0.05 mg/kg TS 3 D MISW dibens(ah)antracen <0.05 mg/kg TS 3 D MISW benso(ghi)perylen <0.1 mg/kg TS 3 D MISW indeno(123cd)pyren <0.05 mg/kg TS 3 D MISW PAH, summa 16 <1.3 mg/kg TS 3 D MISW PAH, summa cancerogena* <0.2 mg/kg TS 3 N MISW PAH, summa övriga* <0.5 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* <0.25 mg/kg TS 3 N MISW PAH, summa H* <0.25 mg/kg TS 3 N MISW Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

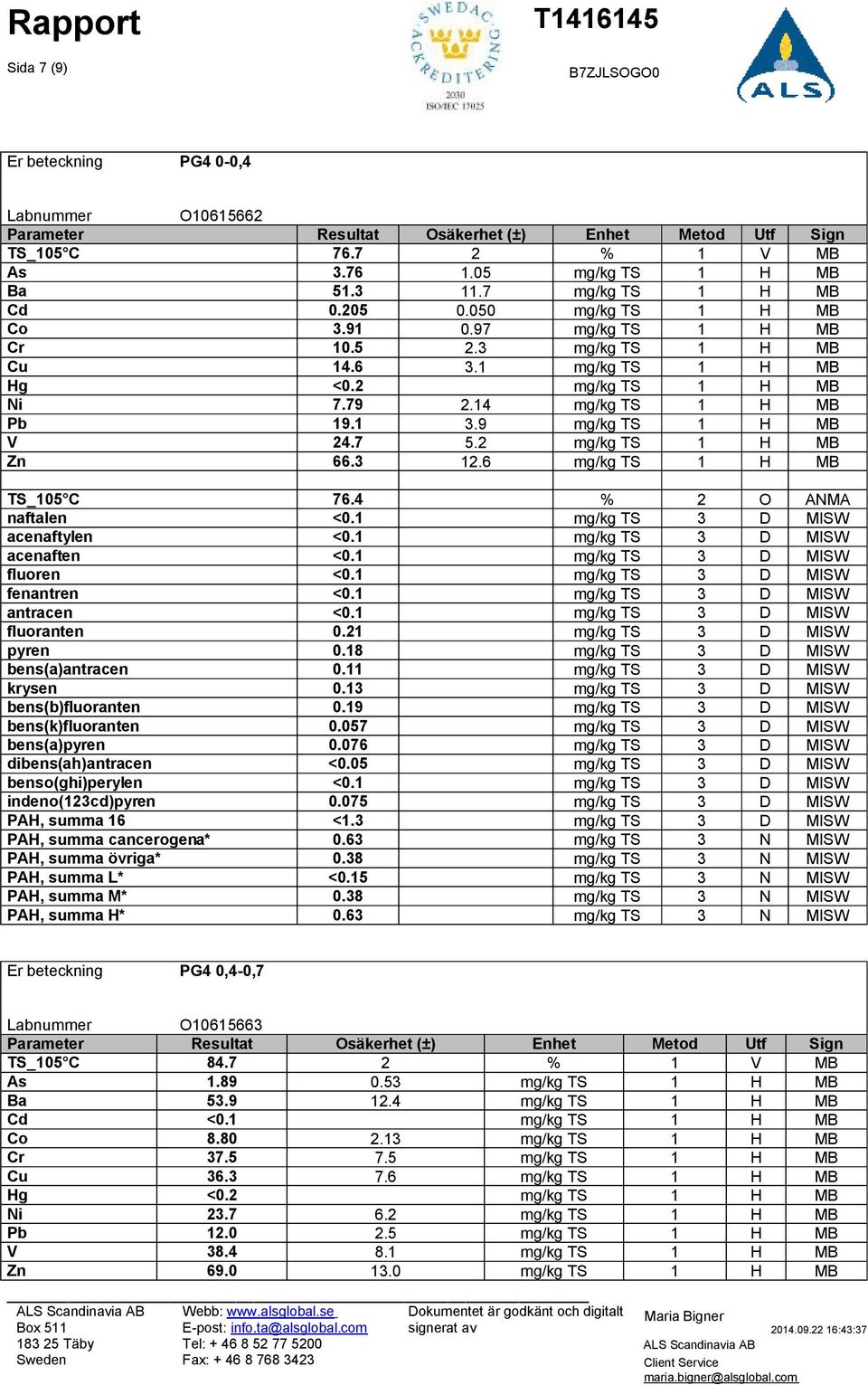

17 Sida 7(9) T B7ZJLSOGO0 Er beteckning PG4 0-0,4 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB TS_105 C 76.4 % 2 O ANMA naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW fluoren <0.1 mg/kg TS 3 D MISW fenantren <0.1 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten 0.21 mg/kg TS 3 D MISW pyren 0.18 mg/kg TS 3 D MISW bens(a)antracen 0.11 mg/kg TS 3 D MISW krysen 0.13 mg/kg TS 3 D MISW bens(b)fluoranten 0.19 mg/kg TS 3 D MISW bens(k)fluoranten mg/kg TS 3 D MISW bens(a)pyren mg/kg TS 3 D MISW dibens(ah)antracen <0.05 mg/kg TS 3 D MISW benso(ghi)perylen <0.1 mg/kg TS 3 D MISW indeno(123cd)pyren mg/kg TS 3 D MISW PAH, summa 16 <1.3 mg/kg TS 3 D MISW PAH, summa cancerogena* 0.63 mg/kg TS 3 N MISW PAH, summa övriga* 0.38 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 0.38 mg/kg TS 3 N MISW PAH, summa H* 0.63 mg/kg TS 3 N MISW Er beteckning PG4 0,4-0,7 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V MB As mg/kg TS 1 H MB Ba mg/kg TS 1 H MB Cd <0.1 mg/kg TS 1 H MB Co mg/kg TS 1 H MB Cr mg/kg TS 1 H MB Cu mg/kg TS 1 H MB Hg <0.2 mg/kg TS 1 H MB Ni mg/kg TS 1 H MB Pb mg/kg TS 1 H MB V mg/kg TS 1 H MB Zn mg/kg TS 1 H MB Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

18 Sida 8(9) T B7ZJLSOGO0 *efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett påvått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±28-35% Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±29-33% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). *summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :43:37

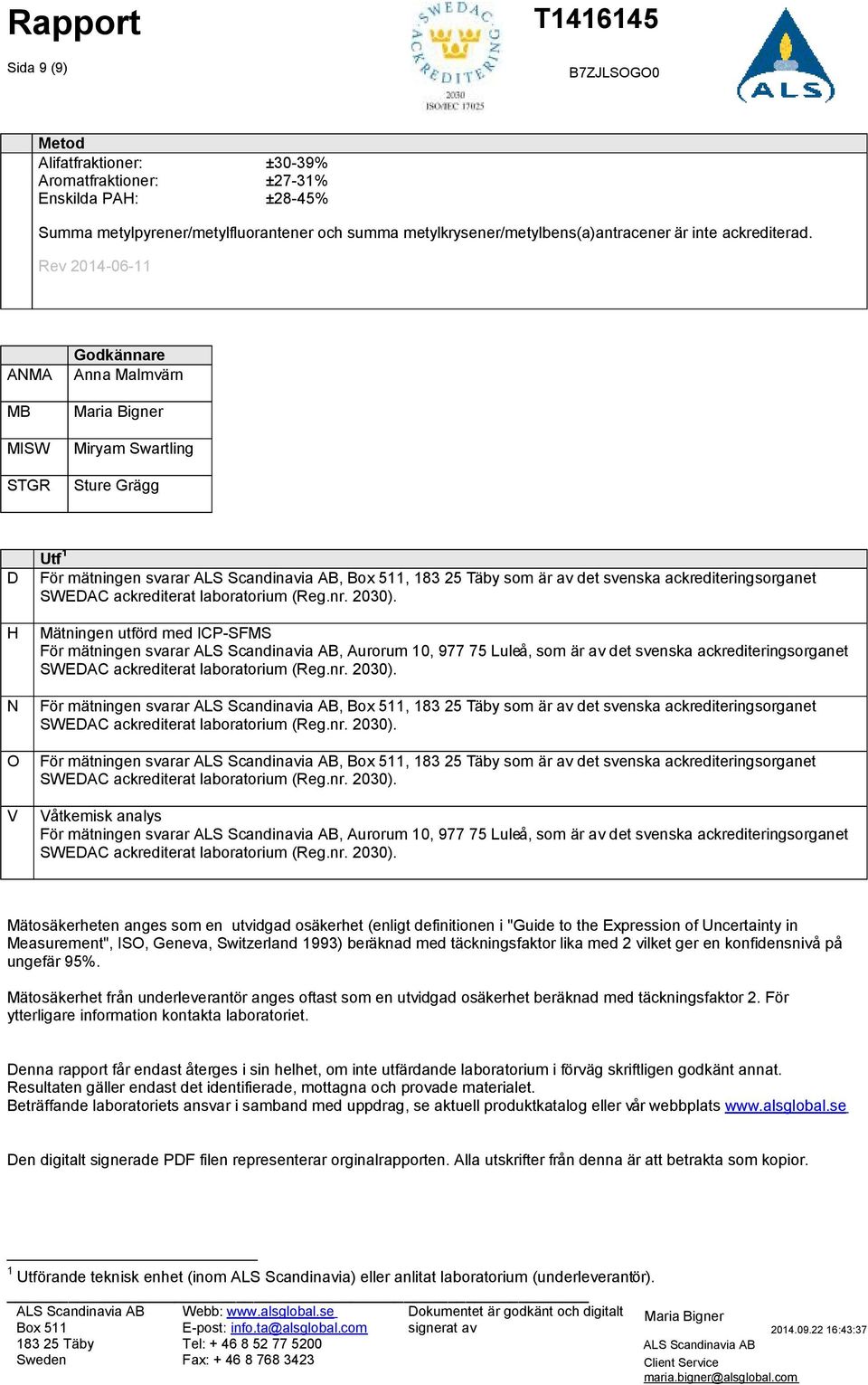

19 Sida 9(9) T B7ZJLSOGO0 Metod Alifatfraktioner: ±30-39% Aromatfraktioner: ±27-31% Enskilda PAH: ±28-45% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev ANMA MB MISW STGR Godkännare Anna Malmvärn Maria Bigner Miryam Swartling Sture Grägg D H N O V Utf 1 För mätningen svarar, Box511, som är av detsvenska ackrediteringsorganet SWEDACackrediteratlaboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i"guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges isin helhet, om inte utfärdande laboratorium iförväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Maria Bigner E-post: info.ta@alsglobal.com signerat av :43:37

20 Sida 1(4) T C294Z8MS91 Registrerad :22 Structor Miljö Göteborg AB Utfärdad Johan Cassel Kungsgatan Göteborg Projekt Borås Sjömarken Bestnr Denna rapport med nummer T ersätter tidigare utfärdad rapport. Tidigare utsänd rapport bör kastas. Ändrade resultat indikeras med skuggade rader. Analys av fast prov Er beteckning PG 2 1-1,5 Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V CL As <0.5 mg/kg TS 1 H CL Ba mg/kg TS 1 H CL Cd <0.1 mg/kg TS 1 H CL Co <0.1 mg/kg TS 1 H CL Cr mg/kg TS 1 H CL Cu mg/kg TS 1 H CL Hg <0.2 mg/kg TS 1 H CL Ni mg/kg TS 1 H CL Pb <1 mg/kg TS 1 H CL V mg/kg TS 1 H CL Zn mg/kg TS 1 H CL TS_105 C 8.3 % 2 O JEBE naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.25 mg/kg TS 3 1 STGR krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.4 mg/kg TS 3 1 STGR PAH, summa cancerogena <0.3 mg/kg TS 3 1 STGR PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO Webb: Dokumentet är godkänt och digitalt Maria Bigner E-post: info.ta@alsglobal.com signerat av :47:47

21 Sida 2(4) T C294Z8MS91 Er beteckning PG 2 1-1,5 Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H <0.3 mg/kg TS 3 1 STGR Er beteckning PG 4 1,7-2,2 Provtagare Johan Cassel Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V CL As <0.5 mg/kg TS 1 H CL Ba mg/kg TS 1 H CL Cd <0.1 mg/kg TS 1 H CL Co mg/kg TS 1 H CL Cr mg/kg TS 1 H CL Cu mg/kg TS 1 H CL Hg <0.2 mg/kg TS 1 H CL Ni mg/kg TS 1 H CL Pb mg/kg TS 1 H CL V mg/kg TS 1 H CL Zn mg/kg TS 1 H CL TS_105 C 10.1 % 2 O JEBE naftalen <0.1 mg/kg TS 3 D LISO acenaftylen <0.1 mg/kg TS 3 D LISO acenaften <0.1 mg/kg TS 3 D LISO fluoren <0.1 mg/kg TS 3 D LISO fenantren <0.1 mg/kg TS 3 D LISO antracen <0.1 mg/kg TS 3 D LISO fluoranten <0.1 mg/kg TS 3 D LISO pyren <0.1 mg/kg TS 3 D LISO bens(a)antracen <0.25 mg/kg TS 3 1 STGR krysen <0.05 mg/kg TS 3 D LISO bens(b)fluoranten <0.05 mg/kg TS 3 D LISO bens(k)fluoranten <0.05 mg/kg TS 3 D LISO bens(a)pyren <0.05 mg/kg TS 3 D LISO dibens(ah)antracen <0.05 mg/kg TS 3 D LISO benso(ghi)perylen <0.1 mg/kg TS 3 D LISO indeno(123cd)pyren <0.05 mg/kg TS 3 D LISO PAH, summa 16 <1.4 mg/kg TS 3 1 STGR PAH, summa cancerogena <0.3 mg/kg TS 3 1 STGR PAH, summa övriga* <0.5 mg/kg TS 3 N LISO PAH, summa L* <0.15 mg/kg TS 3 N LISO PAH, summa M* <0.25 mg/kg TS 3 N LISO PAH, summa H <0.3 mg/kg TS 3 1 STGR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :47:47

22 Sida 3(4) T C294Z8MS91 *efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett påvått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±28-35% Rev CL JEBE LISO STGR Godkännare Camilla Lundeborg Jenny Belin Linda Söderberg Sture Grägg D H N Utf 1 För mätningen svarar, Box511, som är av detsvenska ackrediteringsorganet SWEDACackrediteratlaboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Maria Bigner E-post: info.ta@alsglobal.com signerat av :47:47

23 Sida 4(4) T C294Z8MS91 Utf 1 O V För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i"guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges isin helhet, om inte utfärdande laboratorium iförväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av Maria Bigner :47:47
