Översiktlig miljöteknisk markundersökning, Pilängen samt Karlslundsgatan etapp 2, Karlslund, Landskrona

Transkript

1 Översiktlig miljöteknisk markundersökning, Pilängen samt Karlslundsgatan etapp 2, Karlslund, Landskrona För: Stadsbyggnadsförvaltningen, Landskrona Stad Upprättad: Uppdrag: Structor Miljö Väst AB Org nr Kungsgatan Göteborg

2 Pilängen Sida 2 av Landskrona Innehållsförteckning SAMMANFATTNING BAKGRUND OCH SYFTE HISTORIK OCH FÖRORENINGSHYPOTES GENOMFÖRANDE RESULTAT... 8 FÄLTOBSERVATIONER... 8 ANALYSRESULTAT OCH JÄMFÖRVÄRDEN JORD... 9 ANALYSRESULTAT OCH JÄMFÖRVÄRDEN ASFALT MASSHANTERING OCH AVFALLSKLASSNING KARLSLUNDSVÄGEN UTVÄRDERING OCH BEDÖMNING BILAGOR: 1. Fältprotokoll och XRF-mätning 2. Analysresultat Structor Miljö Väst AB

3 Pilängen Sida 3 av Landskrona Sammanfattning Structor Miljö Väst AB (Structor) har på uppdrag av Stadsbyggnadsförvaltningen, Landskrona Stad, genomfört en översiktlig miljöteknisk markundersökning av området Pilängen samt Karlslundsgatan i Landskrona kommun. Syftet med undersökningen av Pilängen är att bedöma om eventuella markföroreningar utgör risker och därmed begränsar planerad markanvändning (bostäder, förskola m m) alternativt kräver någon form av åtgärd. Undersökningen längs Karlsundsgatan utfördes med syfte att bedöma avfallsklass för de massor som omfattas av markarbeten. Största delen av planområdet har historisk bestått av åkermark. Förutom uppgifter om en oljecistern och en panncentral inom området fanns ingen misstanke om förekomst av någon miljöfarlig verksamhet som kan ha orsakat några omfattande markföroreningar. Delar av området (Pilängstorget, Bronsängen 3) totalförstördes av en brand 2016 och i samband med rivningen av byggnader sanerades en mindre oljeförorening i marken. De markföroreningar som är vanligt förekommande i stadsmiljöer är relaterade till diffusa utsläpp från trafik, bränder, uppvärmning mm (bly, PAH, kvicksilver) samt från byggnader med exempelvis PCB-fogar. Provtagning genomfördes dels som ytlig samlingsprovtagning av fem delområden samt genom provgropsgrävning i totalt 17 gropar. Provgroparna placerades dels där sannolikheten för föroreningar bedömdes som störst, dels där markarbeten är planerade samt i mån av tillgänglighet (ledningar m m) spritt över området. Undersökningen påvisade lätt förhöjda halter av bly i ytlig mulljord samt lätt förhöjda halter av tjärämnen (PAH:er) i fyllnadsmassor i en enskild provgrop. Halterna överskrider Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) något, men är vad som kan förväntas i bebyggda områden. Föroreningarna bedöms inte utgöra några betydande miljö- eller hälsorisker och området bedöms därför vara lämpligt för planerat ändamål. Inför markarbeten rekommenderas dock att ytterligare provtagning utförs för att bedöma lämplig hantering av berörda schaktmassor. Structor Miljö Väst AB

4 Pilängen Sida 4 av Landskrona Bakgrund och syfte Structor Miljö Väst AB (Structor) har på uppdrag av Stadsbyggnadsförvaltningen, Landskrona Stad, genomfört en översiktlig miljöteknisk markundersökning av området Pilängen samt Karlslundsgatan i Landskrona kommun. Se figur 1 nedan för markering av aktuellt område. Figur 1. Aktuellt undersökningsområde Pilängen markerat med gult. Panncentral med större cistern är markerat med rött. Från Landskrona kommun. Syftet med undersökningen av Pilängen är att bedöma om eventuella markföroreningar utgör risker och därmed begränsar planerad markanvändning (bostäder, förskola m m) alternativt kräver någon form av åtgärd. Undersökningen av Karlslundsgatan genomfördes Structor Miljö Väst AB

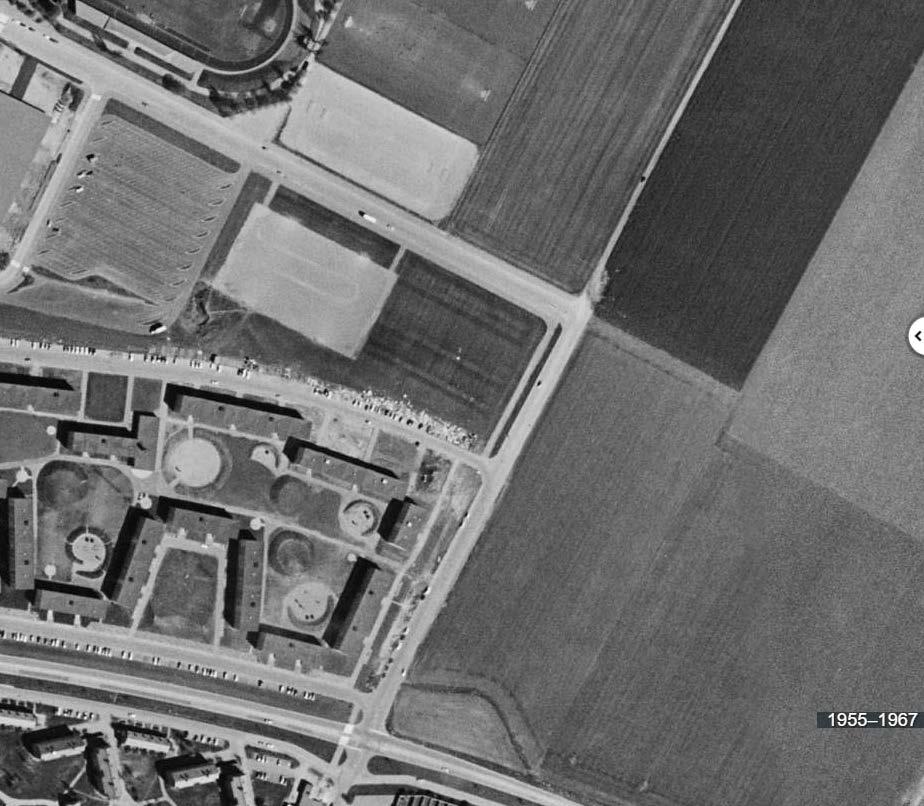

5 Pilängen Sida 5 av Landskrona i syfte att avfallsklassa schaktmassor vid kommande markarbeten (nya ledningar etc) som underlag för masshantering och instruktioner till entreprenör. 3 Historik och föroreningshypotes Inför markundersökningen Structor genomförde en översiktlig inventering av området genom att studera gamla flygbilder m m. Av inventeringen framgick sammanfattningsvis att den största delen av området historisk bestått av åkermark, se figurer nedan. Förutom uppgifter om en oljecistern och en panncentral inom området fanns ingen misstanke om förekomst av någon miljöfarlig verksamhet 1. Delar av området (Pilängstorget, Bronsängen 3) totalförstördes av en brand 2016 och i samband med rivningen av byggnader sanerades en oljeförorening i marken. Figur 2. Undersökningsområdet, historisk flygbild. 1 För fullständig inventering se provtagningsplan, Structor Structor Miljö Väst AB

6 Pilängen Sida 6 av Landskrona Figur 3. Undersökningsområdet ungefärligen markerad på en historisk karta från De markföroreningar som kan förväntas inom området är främst följande: - Lätt förhöjda halter av bly, kvicksilver, kadmium m fl tungmetaller i ytlig mulljord. Kommer via luftnedfall, bränder, trafik etc. Kadmium förekommer även naturligt inom delar av berggrunden i Skåne och kan därför finnas i lätt förhöjda halter i jorden. - Tjärämnen (PAH), även detta från atmosfäriskt nedfall och påverkan från trafik, brand mm. Lätt förhöjda halter kan därför påträffas i ytlig jord. - PCB i ytlig jord genom diffusa läckage från byggnader med PCB-fogar. - Lokala mindre spill/läckage av eldningsolja etc. i anslutning till panncentral/oljecistern. Ev. spill/läckage ger vanligen begränsande skador i anslutning till cistern/ledningar och någon större spridning förväntas inte. - Tjärasfalt inom äldre gatumark (anlagd innan 1970-talet) i området. Structor Miljö Väst AB

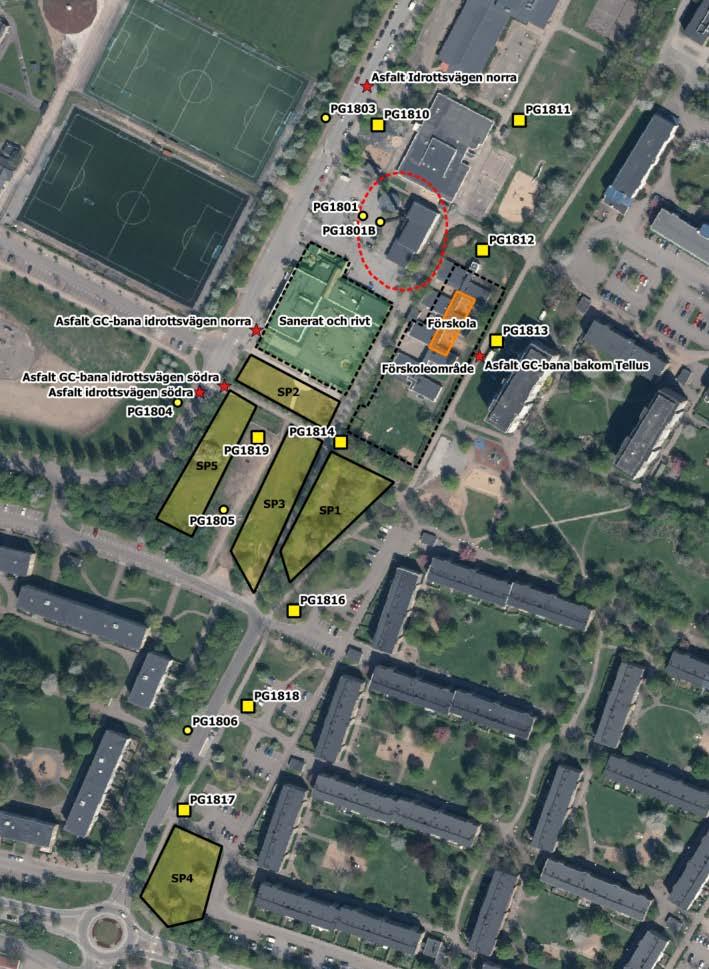

7 Pilängen Sida 7 av Landskrona Genomförande Provtagning genomfördes dels som ytlig samlingsprovtagning av fem delområden samt genom provgropsgrävning i totalt 17 gropar. Provgroparna placerades dels där sannolikheten för föroreningar bedömdes som störst, dels där markarbeten är planerade samt i mån av tillgänglighet (ledningar m m) spritt över området. Av praktiska skäl grävdes så få gropar som möjligt i asfalterade ytor. Små hål gjordes i asfalten på ett antal ställen för att kontrollera förekomst av tjärasfalt okulärt och med indikatorspray, s.k. asfaltsspray. Se figur 2 nedan för skiss över provtagning. Figur 4. Flygbild över Pilängen, Landskrona med provgropar markerade i gult, asfaltsprover i rött och samlingsprover i gult med svart kant. Structor Miljö Väst AB

8 Pilängen Sida 8 av Landskrona Provgroparna grävdes till naturligt material (moränlera/sand) och prover togs ut på varje urskiljbart jordlager. Proverna screenades med XRF-instrument med avseende på tungmetaller och ett urval av prover skickades på analys med avseende på metaller och/eller olja och PAH. Tre prover analyserades med avseende på PCB. Tre asfaltsprover valdes ut och analyserades med avseende på PAH16. anlitades för analys av prover. 5 Resultat Fältobservationer Undersökningsområdet består dels av gräsytor och dels av asfalterade ytor samt byggnader. Det är nära till naturlig jord, max ca 1 m. Marken består av mullhaltiga, sandiga och grusiga jordar. Inga indikationer på förorening noterades under provgropsgrävningen. Två gropar grävdes i anslutning till panncentralen, här bestod marken av ett tunt lager asfalt (ca 1 dm, bitumen asfalt) underlagrat av sand. Ingen indikation på oljeförorening (lukt, visuellt) noterades. Vid analys med XRF-instrument uppmättes något förhöjda halter av bly (strax över Naturvårdsverkets riktvärde för känslig markanvändning, KM) i två prover på ytlig mulljord. I övrigt uppmättes inga halter över KM av tungmetaller. För fullständiga fältanteckningar och tillhörande XRF-analys se bilaga 1. För foton från provgropsgrävningen se figur 3-8 nedan. Structor Miljö Väst AB

9 Pilängen Sida 9 av Landskrona Figur 5. Provgrop 1801B som grävdes vid panncentralen. Bilden visar asfalt följt av sand ner till naturlig morän. Figur 6. Asfalt från provgrop Svagt gul och jämn färg, inte indikation på tjärasfalt. Figur 7. Provgrop 1819, mull, grus och ett skikt organiskt material följt av naturlig moränlera. Figur 8. Provgrop Även här syns mull, sand/grus och ett skikt organiskt material följt av naturlig moränlera. Analysresultat och jämförvärden jord I tabell 1 nedan redovisas analysresultaten avseende tungmetaller, PAH samt PCB för jordproverna. Analysresultaten jämförs med Naturvårdsverkets generella riktvärden för KM (känslig markanvändning, heltidsvistelse så som bostäder) resp. MKM (mindre känslig markanvändning, deltidsvistelse). Halter av alifater och aromater redovisas inte i tabell nedan då inga halter påträffade över Naturvårdsverkets riktvärden för KM. Fullständiga analysprotokoll redovisas i bilaga 2. Structor Miljö Väst AB

10 Pilängen Sida 10 av Landskrona Tabell 1. Sammanställning av analysresultat för jordprover med avseende på metaller, PAH och PCB. Halter i mg/kg TS. Provpunkt Nivå Material Arsenik Kadmium Kobolt Krom Koppar Bly Zink PG1801 0,1-0,5 F/grSa 1,66 <0,1 3,23 3,68 5,94 4,97 23,8 <0,15 <0,25 <0,3 PG1801B 0,7-1,3 F/Sa 0,836 <0,1 1,65 4,84 1,63 3,22 17,9 <0,15 <0,25 <0,3 PG1811 0,1-0,5 F/grSa 0,795 0,137 3,19 2,83 4,97 10,2 47,1 <0,15 <0,25 <0,3 PG ,2 F/Mu 1,8 0,194 1,57 4,26 10,8 31,1 43,4 <0,15 <0,25 <0,3 <0,007 PG ,5 F/leMu 2,7 0,217 3,98 6,95 14,3 30,9 46,6 <0,15 <0,25 <0,3 <0,007 PG1817 0,4-1 F/saGr 3,41 0,103 4,53 8,63 11,8 9,76 30,3 0, ,1 PG1818 0,3-0,8 F/saLet 2,56 0,104 2,69 5,78 7,65 10,5 21,8 <0,15 <0,25 <0,3 SP1 0-0,25 F/Mu 2,88 0,33 2,69 6,42 14, ,8 <0,15 0,91 0,77 SP2 0-0,25 F/Mu 2,65 0,175 3,19 6, ,7 47,8 <0,15 0,38 0,55 0,0058 SP3 0-0,25 F/Mu 2,9 0,273 2,59 6,86 19,5 42,7 57,7 <0,15 0,27 0,79 SP5 0-0,25 F/Mu 3,16 0,211 2,61 7,58 11, <0,15 0,49 0,49 KM 10 0, ,5 1 0,008 MKM ,2 PAH L PAH M PAH H PCB-7 Förhöjda halter av bly (över KM) har påträffats i ett samlingsprov av ytlig mulljord. Halter av PAH över KM uppmättes i en provgrop i ett lager av grus och sant ca 0,4 m under markytan, se även figur 6. Analysresultat och jämförvärden asfalt I tabell 2 nedan sammanställs analysresultaten från asfaltsproven. Halterna jämförs med Göteborgs stads riktlinjer för klassificering av asfalt (hämtad ur ett faktablad för miljöförvaltning från 2015). Fullständiga analysprotokoll redovisas i bilaga 2. Tabell 2. Sammanställning av analysresultaten från asfaltsproverna med avseende på PAH16. Halter i mg/kg TS. Provpunkt Nivå (m) PAH, summa 16 PG ,1 <13 Idrottsvägen norra 0-0,1 <13 GC-bana bakom Tellus 0-0,1 <6,5 Tjärasfalt 1 >70 1 Göteborgs stads riktlinjer för klassificering av asfalt Masshantering och avfallsklassning Karlslundsvägen Provgroparna PG1802-PG1806 grävdes enligt entreprenörens skiss inför kommande omläggning av väg och schaktarbeten invid väg (ledningar etc). Se skiss nedan för entreprenörens provtagning. Structor Miljö Väst AB

11 Pilängen Sida 11 av Landskrona Figur 9. Entreprenörens skiss över provgropar i Karlslundsgatan. Provgropsgrävningen visar på att fyllnadsmassornas mäktighet är begränsade (generellt <1 m till naturlig jord). Fyllnadsmassorna längs sträckan består av mulljord, sand och grus. Ingen tjärasfalt påträffades i området. Figur 10. Provgrop 1804, ytliga fyllnadslager bestående av mullhaltig jord följt av naturlig morän. Figur 11. Asfalt från Idrottsvägen Södra, ingen indikation på tjärasfalt med spray. Vid planerade arbeten (omläggning av väg, ledningar m m) bör massor från schakterna kunna återanvändas på plats då samtliga analysresultat från undersökningen visar på halter Structor Miljö Väst AB

12 Pilängen Sida 12 av Landskrona understigande Naturvårdsverkets riktvärden för MKM (deltidsvistelse, vägar, industri m m). Behöver överskottsmassor transporteras för externt omhändertagande rekommenderas att prover tas som samlingsprover i uppschaktade massor för avfallsklassning. Återanvändning av massor på plats är anmälningspliktigt enligt miljöbalken (9 kap :899) och ska anmälas till miljöförvaltningen i god tid innan arbetena startar. 6 Utvärdering och bedömning Structor Miljö Väst AB har på uppdrag av Stadsbyggnadsförvaltningen i Landskrona Stad genomfört en översiktlig miljöteknisk markundersökning av området Pilängen i Landskrona samt Karlslundsvägen. Sammanfattningsvis visar undersökningen på följande: Analysresultaten visar på att fyllnadsmassorna inom området endast är lätt förorenade eller helt rena. Ingen tjärasfalt har påträffats inom området. Något förhöjda halter av bly har påträffats i ytlig mulljord i ett samlingsprov samt några jordprover på mulljord (enligt XRF-analys). De förhöjda halterna är troligen relaterade till diffusa luftutsläpp. I ett prov på fyllnadsmassor (grus, sand) 0,5 m under markytan har halter av PAH uppmätts över Naturvårdsverkets riktvärde för KM. Halterna överskrider Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) något, men är vad som kan förväntas i bebyggda områden. Föroreningarna bedöms inte utgöra några betydande miljö- eller hälsorisker och området bedöms därför vara lämpligt för planerat ändamål. Inför markarbeten rekommenderas dock att ytterligare provtagning utförs för att bedöma lämplig hantering av berörda schaktmassor. Denna rapport bör delges miljöförvaltningen som en del av upplysningsskyldigheten. Structor Miljö Väst AB Fredric Engelke Structor Miljö Väst AB

13 Bilaga fältprotokoll Provpunkt Nivå Material Färg Kommentar/indikation Provnivå As Cu Pb Zn XRF PG1801 PG1801B PG1802 PG1803 PG1804 PG1805 PG1806 PG 1810 PG1811 PG1812 PG1813 PG1814 PG1815 PG1816 PG ,1 Asfalt Svart Svagt, jämt gult med spray 0-0,1 0,1-0,5 F/grSa Brun 0,1-0,5 0,5-1,5 F/Sa Brun Grävstopp pga vattenledning i östra schaktväggen 0, ,1 Asfalt Svart Samma som ,1-0,4 F/grSa Brun 0,1-0,4 0,4-0,7 F/Sa Brun 0,4-0,7 0,7-1,3 F/Sa Brungrå 0,7-1,3 1,3- lemn Gråbrun 1,3-1,5 0-0,3 F/leMu Mörkbrun Enstaka plast 0-0,3 0,3- lemn Brun 0,3-0,5 0-0,3 F/leMu Mörkbrun 0-0,3 0,3- lemn Brun 0,3-0,5 0-0,5 F/leMu Mörkbrun 0-0,5 0,3-0,4 F/Sa Brun Sand under GC-bana, separat prov 0,3-0,4 0,5- lemn Brun 0-0,3 F/leMu Mörkbrun 0-0,3 0,3- lemn Gråbrun 0-0,3 F/leMu Mörkbrun Något tegel 0-0,3 0,3-0,8 lemn Brungrå 0,3-0,8 0,0-0,3 F/lesaMu mörkbrun 0,0-0,3 0,3- lemo brun 0,3-0,5 0-0,1 F/Mu Mörkbrun 0-0,1 0,1-0,2 F/Sa Brun 0,1-0,2 0,2-0,4 F/saGr Grå 0,2-0,4 0,4-0,5 F/Sa Brun 0,4-0,5 0,5- lemn Gråbrun 0,5-0,7 0-0,2 F/Mu Mörkbrun 0-0,2 0,2- Fjärrvärme, provgrop går ej att flytta 0-0,5 F/leMu Mörkbrun Något tegel 0-0,5 0,5- lemn Brun 0,5-0,6 0-0,4 F/Sa Brun Material under GC-bana 0-0,4 0,4 Grävstopp pga elledning Grävs ej pga för mkt ledningar 0-0,4 F/leMu Mörkbrun 0-0,4 0,4-0,7 F/stsaGr Brun Något tegel 0,4-0,7 0,7- lemn Brungrå 0-0,2 F/leMu Mörkbrun 0-0,2 0,2-0,4 F/Let Gråbrun Något tegel 0,2-0,4 0,4-1 F/saGr Brun 0, ,3 F/leMu Mörkbrun Något tegel 1-1,3 1,3- Sa Brun Ser naturligt ut 1,3-1,5 0-0,3 F/leMu Mörkbrun 0-0,3 <LOD 6 <LOD 10 <LOD 8 <LOD 26 <LOD 8 >LOD 13 <LOD 8 <LOD 26 <LOD 11 <LOD 34 <LOD <LOD <LOD 29 <LOD 10 <LOD <LOD 45 <LOD 10 <LOD 36 <LOD 10 <LOD 41 <LOD <LOD 10 <LOD 23 <LOD 6 <LOD 34 <LOD 10 <LOD 36 <LOD <LOD 17 <LOD 33 <LOD 11 <LOD 28 <LOD 11 <LOD 43 <LOD <LOD 51 <LOD <LOD <LOD <LOD <LOD PG1818 PG1819 0,3-0,8 F/saLet Brun Något tegel 0,3-0,8 0,8-1,2 F/leMu Mörkbrun 0,8-1,2 Ser naturligt ut. Går ej att gräva 1,2- F?/Sa Brun längre pga ledning i schaktvägg 1,2-1,4 0-0,4 F/saGr Brun 0-0,4 0,4-0,5 F/leMu Mörkbrun Gammal markyta? 0,4-0,5 0,5- lemn Gråbrun 0,5-0,6 <LOD <LOD 6 <LOD 8 <LOD 10 <LOD <LOD <LOD 23 SP 1 0-0,25 <LOD SP 2 0-0,25 F/Mu Brun SP 3 0-0,25 F/Mu Brun SP 4 0-0,25 F/Mu Brun <LOD SP 5 0-0,02 F/Mu Brun

14 Sida1(24) Ankomstdatum Structor Miljö Väst AB Utfärdad Projekt Pilängen Bestnr Kungsgatan Göteborg Analys av fast prov Er beteckning PG1801 0,1-0,5 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 96.5 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI

15 Sida2(24) Er beteckning PG1801 0,1-0,5 O bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI PAH, summa H* <0.3 mg/kg TS 3 N YVWI

16 Sida3(24) Er beteckning PG1801B 0,7-1,3 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd <0.1 mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 94.5 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI

17 Sida4(24) Er beteckning PG1801B 0,7-1,3 O PAH, summa H* <0.3 mg/kg TS 3 N YVWI

18 Sida5(24) Er beteckning PG1811 0,1-0,5 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 92.1 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI

19 Sida6(24) Er beteckning PG1811 0,1-0,5 O PAH, summa H* <0.3 mg/kg TS 3 N YVWI

20 Sida7(24) Er beteckning PG ,2 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 84.7 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 30 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI

21 Sida8(24) Er beteckning PG ,2 O PAH, summa H* <0.3 mg/kg TS 3 N YVWI PCB 28 <0.002 mg/kg TS 4 J LISO PCB 52 <0.002 mg/kg TS 4 J LISO PCB 101 <0.002 mg/kg TS 4 J LISO PCB 118 <0.002 mg/kg TS 4 J LISO PCB 153 <0.002 mg/kg TS 4 J LISO PCB 138 <0.002 mg/kg TS 4 J LISO PCB 180 <0.002 mg/kg TS 4 J LISO PCB, summa 7* <0.007 mg/kg TS 4 N LISO

22 Sida9(24) Er beteckning PG ,5 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 83.7 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 24 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI

23 Sida 10 (24) Er beteckning PG ,5 O PAH, summa H* <0.3 mg/kg TS 3 N YVWI PCB 28 <0.002 mg/kg TS 4 J LISO PCB 52 <0.002 mg/kg TS 4 J LISO PCB 101 <0.002 mg/kg TS 4 J LISO PCB 118 <0.002 mg/kg TS 4 J LISO PCB 153 <0.002 mg/kg TS 4 J LISO PCB 138 <0.002 mg/kg TS 4 J LISO PCB 180 <0.002 mg/kg TS 4 J LISO PCB, summa 7* <0.007 mg/kg TS 4 N LISO

24 Sida 11 (24) Er beteckning PG1817 0,4-1 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 93.0 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* 1.4 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen mg/kg TS 3 J YVWI acenaftylen mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren mg/kg TS 3 J YVWI fenantren mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen mg/kg TS 3 J YVWI benso(ghi)perylen mg/kg TS 3 J YVWI indeno(123cd)pyren mg/kg TS 3 J YVWI PAH, summa mg/kg TS 3 D YVWI PAH, summa cancerogena* 5.5 mg/kg TS 3 N YVWI PAH, summa övriga* 13 mg/kg TS 3 N YVWI PAH, summa L* 0.35 mg/kg TS 3 N YVWI PAH, summa M* 12 mg/kg TS 3 N YVWI

25 Sida 12 (24) Er beteckning PG1817 0,4-1 O PAH, summa H* 6.1 mg/kg TS 3 N YVWI

26 Sida 13 (24) Er beteckning PG1818 0,3-0,8 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 91.6 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 <20 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten <0.1 mg/kg TS 3 J YVWI pyren <0.1 mg/kg TS 3 J YVWI bens(a)antracen <0.08 mg/kg TS 3 J YVWI krysen <0.08 mg/kg TS 3 J YVWI bens(b)fluoranten <0.08 mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren <0.08 mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* <0.3 mg/kg TS 3 N YVWI PAH, summa övriga* <0.5 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* <0.25 mg/kg TS 3 N YVWI

27 Sida 14 (24) Er beteckning PG1818 0,3-0,8 O PAH, summa H* <0.3 mg/kg TS 3 N YVWI

28 Sida 15 (24) Er beteckning SP1 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 78.0 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 29 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren mg/kg TS 3 J YVWI antracen mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa mg/kg TS 3 D YVWI PAH, summa cancerogena* 0.77 mg/kg TS 3 N YVWI PAH, summa övriga* 0.91 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* 0.91 mg/kg TS 3 N YVWI

29 Sida 16 (24) Er beteckning SP1 O PAH, summa H* 0.77 mg/kg TS 3 N YVWI

30 Sida 17 (24) Er beteckning SP2 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 81.4 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 33 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* 0.55 mg/kg TS 3 N YVWI PAH, summa övriga* 0.38 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* 0.38 mg/kg TS 3 N YVWI

31 Sida 18 (24) Er beteckning SP2 O PAH, summa H* 0.55 mg/kg TS 3 N YVWI PCB 28 <0.002 mg/kg TS 4 J LISO PCB 52 <0.002 mg/kg TS 4 J LISO PCB 101 <0.002 mg/kg TS 4 J LISO PCB 118 <0.002 mg/kg TS 4 J LISO PCB mg/kg TS 4 J LISO PCB mg/kg TS 4 J LISO PCB 180 <0.002 mg/kg TS 4 J LISO PCB, summa 7* mg/kg TS 4 N LISO

32 Sida 19 (24) Er beteckning SP3 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 80.0 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 42 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren <0.1 mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen mg/kg TS 3 J YVWI indeno(123cd)pyren mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* 0.65 mg/kg TS 3 N YVWI PAH, summa övriga* 0.41 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* 0.27 mg/kg TS 3 N YVWI

33 Sida 20 (24) Er beteckning SP3 O PAH, summa H* 0.79 mg/kg TS 3 N YVWI

34 Sida 21 (24) Er beteckning SP5 O TS_105 C % 1 V STGR As mg/kg TS 1 H STGR Ba mg/kg TS 1 H STGR Cd mg/kg TS 1 H STGR Co mg/kg TS 1 H STGR Cr mg/kg TS 1 H STGR Cu mg/kg TS 1 H STGR Hg <0.2 mg/kg TS 1 H STGR Ni mg/kg TS 1 H STGR Pb mg/kg TS 1 H STGR V mg/kg TS 1 H STGR Zn mg/kg TS 1 H STGR TS_105 C 79.1 % 2 O ATJA alifater >C5-C8 <10 mg/kg TS 3 J MASU alifater >C8-C10 <10 mg/kg TS 3 J YVWI alifater >C10-C12 <20 mg/kg TS 3 J YVWI alifater >C12-C16 <20 mg/kg TS 3 J YVWI alifater >C5-C16* <30 mg/kg TS 3 N MASU alifater >C16-C35 61 mg/kg TS 3 J YVWI aromater >C8-C10 <1 mg/kg TS 3 J YVWI aromater >C10-C16 <1 mg/kg TS 3 J YVWI metylpyrener/metylfluorantener* <1 mg/kg TS 3 N YVWI metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N YVWI aromater >C16-C35 <1 mg/kg TS 3 J YVWI bensen <0.01 mg/kg TS 3 J MASU toluen <0.05 mg/kg TS 3 J MASU etylbensen <0.05 mg/kg TS 3 J MASU m,p-xylen <0.05 mg/kg TS 3 J MASU o-xylen <0.05 mg/kg TS 3 J MASU xylener, summa* <0.05 mg/kg TS 3 N MASU TEX, summa* <0.1 mg/kg TS 3 N MASU naftalen <0.1 mg/kg TS 3 J YVWI acenaftylen <0.1 mg/kg TS 3 J YVWI acenaften <0.1 mg/kg TS 3 J YVWI fluoren <0.1 mg/kg TS 3 J YVWI fenantren mg/kg TS 3 J YVWI antracen <0.1 mg/kg TS 3 J YVWI fluoranten mg/kg TS 3 J YVWI pyren mg/kg TS 3 J YVWI bens(a)antracen mg/kg TS 3 J YVWI krysen mg/kg TS 3 J YVWI bens(b)fluoranten mg/kg TS 3 J YVWI bens(k)fluoranten <0.08 mg/kg TS 3 J YVWI bens(a)pyren mg/kg TS 3 J YVWI dibens(ah)antracen <0.08 mg/kg TS 3 J YVWI benso(ghi)perylen <0.1 mg/kg TS 3 J YVWI indeno(123cd)pyren <0.08 mg/kg TS 3 J YVWI PAH, summa 16 <1.5 mg/kg TS 3 D YVWI PAH, summa cancerogena* 0.49 mg/kg TS 3 N YVWI PAH, summa övriga* 0.49 mg/kg TS 3 N YVWI PAH, summa L* <0.15 mg/kg TS 3 N YVWI PAH, summa M* 0.49 mg/kg TS 3 N YVWI

35 Sida 22 (24) Er beteckning SP5 O PAH, summa H* 0.49 mg/kg TS 3 N YVWI

36 Sida 23 (24) * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS utg. 1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt metod baserad på SS EN 16167:2012 utg.1 mod och intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±25-32% Rev

37 Sida 24 (24) ATJA LISO MASU STGR YVWI Godkännare Atif Javeed Linda Söderberg Mats Sundelin Yvonne Wiseman D H J N O V Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

38 Sida1(5) T MXAOY2J4SX Ankomstdatum Structor Miljö Väst AB Utfärdad Projekt Pilängen Bestnr Kungsgatan Göteborg Analys av asfalt Er beteckning PG ,1 O kryomalning, semivolatila* ja 1 1 LATE naftalen <1 mg/kg 2 J LATE acenaftylen <1 mg/kg 2 J LATE acenaften <1 mg/kg 2 J LATE fluoren <1 mg/kg 2 J LATE fenantren <1 mg/kg 2 J LATE antracen <1 mg/kg 2 J LATE fluoranten <1 mg/kg 2 J LATE pyren <1 mg/kg 2 J LATE bens(a)antracen mg/kg 2 J LATE krysen mg/kg 2 J LATE bens(b)fluoranten <0.5 mg/kg 2 J LATE bens(k)fluoranten <0.5 mg/kg 2 J LATE bens(a)pyren <0.5 mg/kg 2 J LATE dibens(a,h)antracen <0.5 mg/kg 2 J LATE benso(ghi)perylen <1 mg/kg 2 J LATE indeno(123cd)pyren <0.5 mg/kg 2 J LATE PAH, summa 16 <13 mg/kg 2 D LATE PAH, summa cancerogena* 2.3 mg/kg 2 N LATE PAH, summa övriga* <5.0 mg/kg 2 N LATE PAH, summa L* <1.5 mg/kg 2 N LATE PAH, summa M* <2.5 mg/kg 2 N LATE PAH, summa H* 2.3 mg/kg 2 N LATE Camilla Lundeborg :06:09 camilla.lundeborg@alsglobal.com

39 Sida2(5) T MXAOY2J4SX Er beteckning Asfalt idrottsvägen O Parameter Resultat Enhet Metod Utf Sign kryomalning, semivolatila* ja 1 1 LATE naftalen <1 mg/kg 2 J LATE acenaftylen <1 mg/kg 2 J LATE acenaften <1 mg/kg 2 J LATE fluoren <1 mg/kg 2 J LATE fenantren <1 mg/kg 2 J LATE antracen <1 mg/kg 2 J LATE fluoranten <1 mg/kg 2 J LATE pyren <1 mg/kg 2 J LATE bens(a)antracen <0.5 mg/kg 2 J LATE krysen <0.5 mg/kg 2 J LATE bens(b)fluoranten <0.5 mg/kg 2 J LATE bens(k)fluoranten <0.5 mg/kg 2 J LATE bens(a)pyren <0.5 mg/kg 2 J LATE dibens(a,h)antracen <0.5 mg/kg 2 J LATE benso(ghi)perylen <1 mg/kg 2 J LATE indeno(123cd)pyren <0.5 mg/kg 2 J LATE PAH, summa 16 <13 mg/kg 2 D LATE PAH, summa cancerogena* <2.0 mg/kg 2 N LATE PAH, summa övriga* <5.0 mg/kg 2 N LATE PAH, summa L* <1.5 mg/kg 2 N LATE PAH, summa M* <2.5 mg/kg 2 N LATE PAH, summa H* <2.5 mg/kg 2 N LATE Camilla Lundeborg :06:09 camilla.lundeborg@alsglobal.com

40 Sida3(5) T MXAOY2J4SX Er beteckning Asfalt GC-bana bakom Tellus O kryomalning, semivolatila* ja 1 1 LATE naftalen <0.50 mg/kg 2 J LATE acenaftylen <0.50 mg/kg 2 J LATE acenaften <0.50 mg/kg 2 J LATE fluoren <0.50 mg/kg 2 J LATE fenantren <0.50 mg/kg 2 J LATE antracen <0.50 mg/kg 2 J LATE fluoranten <0.50 mg/kg 2 J LATE pyren <0.50 mg/kg 2 J LATE bens(a)antracen mg/kg 2 J LATE krysen mg/kg 2 J LATE bens(b)fluoranten <0.25 mg/kg 2 J LATE bens(k)fluoranten mg/kg 2 J LATE bens(a)pyren <0.25 mg/kg 2 J LATE dibens(a,h)antracen <0.25 mg/kg 2 J LATE benso(ghi)perylen <0.50 mg/kg 2 J LATE indeno(123cd)pyren <0.25 mg/kg 2 J LATE PAH, summa 16 <6.5 mg/kg 2 D LATE PAH, summa cancerogena* 1.5 mg/kg 2 N LATE PAH, summa övriga* <2.5 mg/kg 2 N LATE PAH, summa L* <0.75 mg/kg 2 N LATE PAH, summa M* <1.3 mg/kg 2 N LATE PAH, summa H* 1.5 mg/kg 2 N LATE Camilla Lundeborg :06:09 camilla.lundeborg@alsglobal.com
