1 Citycon development AB Slutlig Göteborg

2 Datum Uppdragsnummer Utgåva/Status Slutlig Linn Carlström Ödegaard Fredrik Svanberg Teresia Kling Uppdragsledare Handläggare Granskare

3 Innehållsförteckning 1. Bakgrund och syfte Områdesbeskrivning Nuvarande markanvändning Historisk markanvändning Tidigare undersökningar Sweco, COWI, Provtagning och fältarbete Provtagningsplan Fältarbete Geologi Analyser Fältanalyser Laboratorieanalys Riktvärden Jord Resultat Fältanalyser Laboratorieanalyser jord Bedömning och rekommendationer Slutsats Upplysning Referenser... 8 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Situationsplan med provtagningspunkter Fältprotokoll jord Analysresultat jord med jämförvärden Analysresultat asfalt med jämförvärden Analysrapporter ALS

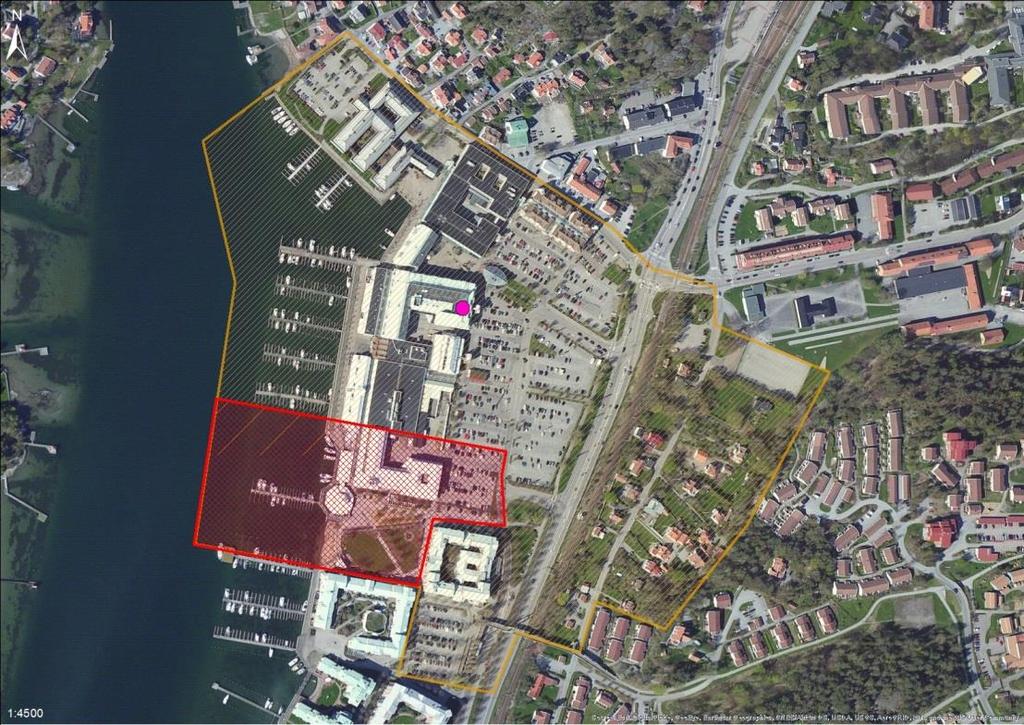

4 1. Bakgrund och syfte Ramböll Sverige AB har fått i uppdrag av Citycon development AB att utföra en översiktlig miljöteknisk markundersökning inom Stenungstorgs centrum, Stenungsunds kommun. Undersökningen föranleds av att Stenungsunds kommun har upprättat ett planprogram för Stenungstorg vars syfte är att undersöka vilka utvecklingsmöjligheter som föreligger för bostäder och verksamheter. I området som denna undersökning har utförts planeras byggnader med handel m.m. i bottenplan och bostäder på våningsplanen ovan. I figur 1 nedan framgår avgränsningen av programområdet och området som planeras för handel och bostäder. Syftet med undersökningen har varit att få en uppfattning av föroreningssituationen och bedöma om det finns behov av att åtgärda förekommande föroreningar inför planerade byggnationer och markanvändning. 2. Områdesbeskrivning 2.1 Nuvarande markanvändning Stenungstorgs centrum ligger i västra Stenungsund, i anslutning till havet. Området som planeras för dagligvaruhandel används i dagsläget som parkering för de närliggande handelsverksamheterna. En av de pågående verksamheterna utgörs av en kemtvätt, vilket är en verksamhet som kan ha orsakat föroreningar i marken i området (figur 1). Figur 1. I flygfotot visas programområdet med orange markering, området som planeras för bostäder m.m. med röd markering och kemtvätten som rosa prick. 1 av 8

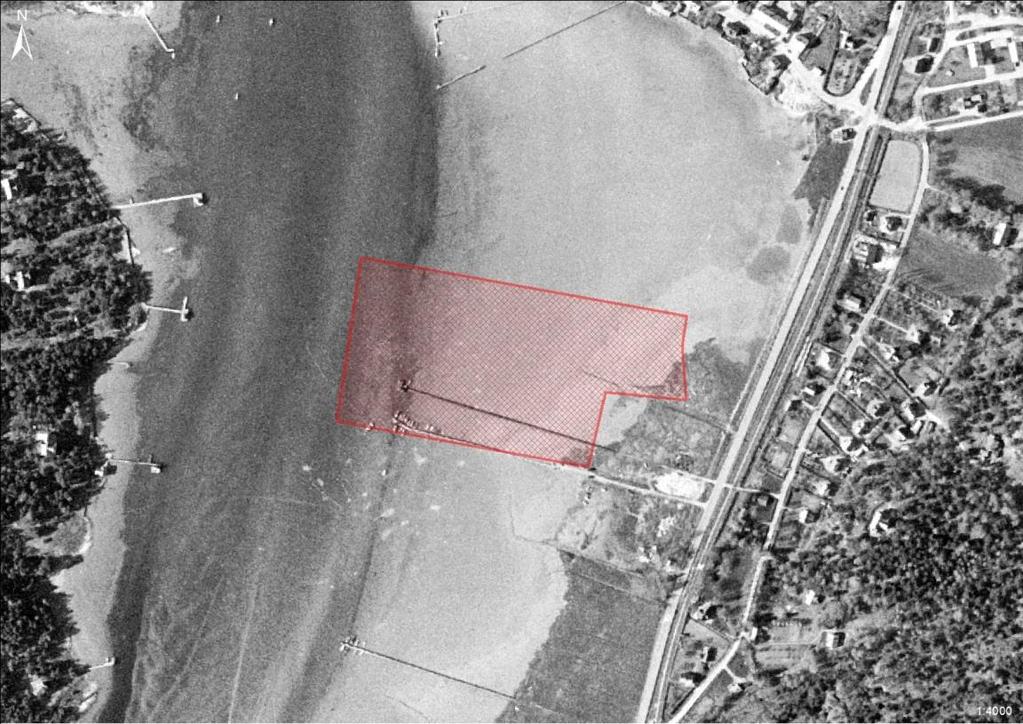

5 2.2 Historisk markanvändning På ett flygfoto från Lantmäteriet från 1956 kan man se att området som idag är bebyggt, på den tiden till stor del var en havsvik som gick ända in till Göteborgsvägen (figur 2). Troligen fylldes området ut och bebyggdes i slutet av 1960-talet, vilket kan ses på ett flygfoto från 1971 (figur 3). Inga av dagens byggnader hade dock vid tiden uppförts inom området. Det är okänt vilken typ av fyllnadsmaterial som havsviken fylldes ut med och eventuellt innehåll av föroreningar. Figur 2. Området enligt lantmäteriets flygfoto från 1956 med planerat område för bostäder m.m. markerat med röd rektangel. 2 av 8

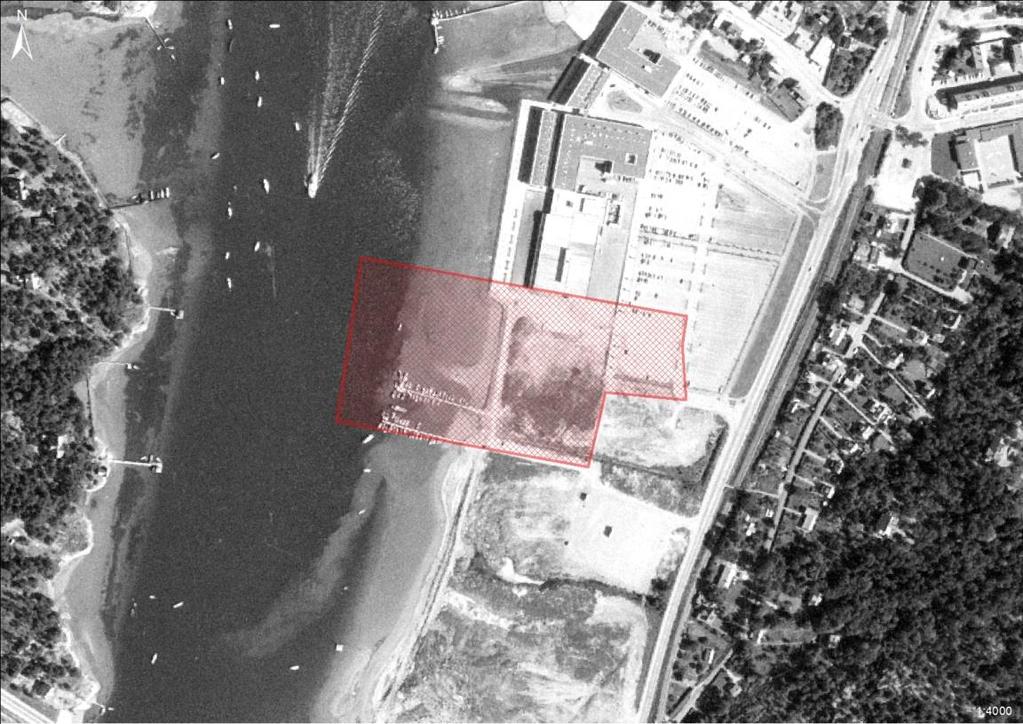

6 Figur 3. Området enligt lantmäteriets flygfoto från 1971 med planerat område för bostäder m.m. markerat med röd rektangel. 3. Tidigare undersökningar 3.1 Sweco, 2004 Sweco utförde 2004 en översiktlig miljöteknisk markundersökning inom Stenungs torg (Sweco, 2004). Fem jordprover och ett grundvattenprov analyserades med avseende på innehåll av alifater, aromater, BTEX (bensen, toluen, etylbensen, och xylener), PAH (polycykliska aromatiska kolväten) och tungmetaller. Samtliga uppmätta halter i jord var lägre än Naturvårdsverkets riktvärden för mindre känslig markanvändning (MKM). I två provpunkter uppmättes dock lätt förhöjda halter av cancerogena PAH jämfört med riktvärdet för känslig markanvändning (KM). Provens läge är dock utanför aktuellt område för planerad bostadsbebyggelse. I vattenprovet var samtliga analyserade parametrar lägre än Kemakta konsult AB:s förslag till riktvärden för ämnen i grundvatten vid bensinstationer, COWI, 2017 På uppdrag av Citycon utförde COWI AB en miljöteknisk markundersökning avseende klorerade lösningsmedel vid befintlig kemtvätt inom Stenungstorg centrum. Syftet med undersökningen var att utreda om kemtvättens verksamhet har förorenat omgivningen. I undersökningen togs luftprov under bottenplattan, prov på porluft i marken utanför tvätten och prov från träd i området. Låga halter av tetrakloreten uppmättes under bottenplattan och i porluften. Halterna 3 av 8

7 bedömdes dock inte utgöra någon risk för personer i byggnader ovan. På grund av att klorerade lösningsmedel tenderar att sprida sig i horisontalled och vertikalled och svårigheter att komma åt den förmodade källan, så kunde man inte utesluta att spridning skett och förekommande högre halter. 4. Provtagning och fältarbete 4.1 Provtagningsplan En provtagningsplan togs fram och stämdes av med beställare innan fältarbetet påbörjades. 4.2 Fältarbete Fältarbetet utfördes 17 oktober 2017 av Fredrik Svanberg och Daniel Nilsson från Ramböll Sverige AB. Vid provtagningstillfället var det mulet och ºC. Prover tog i två provpunkter (R1733 och R1735), se figur 4. För upptagning av jordprover användes en bandgående borrvagn försedd med skruvborr (figur 5). Vid fältarbetet antecknades typ av jordart, eventuella lukt- och synintryck m.m., se bilaga 2. Proverna togs ut som samlingsprovprov, med två prov den översta metern och ett prov per meter därunder. Provtagningen anpassades dock vid jordartsskifte eller vid särskilda observationer, som t.ex. avvikande färg. Jordproverna lades i diffusionstäta plastpåsar alternativt i glasburkar vid indikation på flyktiga organiska kolväten samt förvarades svalt och mörkt i en provväska. Borrning gjordes som djupas ner till 4,0 m u my. Figur 4. I flygfotot framgår läget för provtagningspunkterna R1733 och -35 med gröna prickar, kemtvätten med rosa prick och planområdet för bostäder m.m. med röd rektangel. 4 av 8

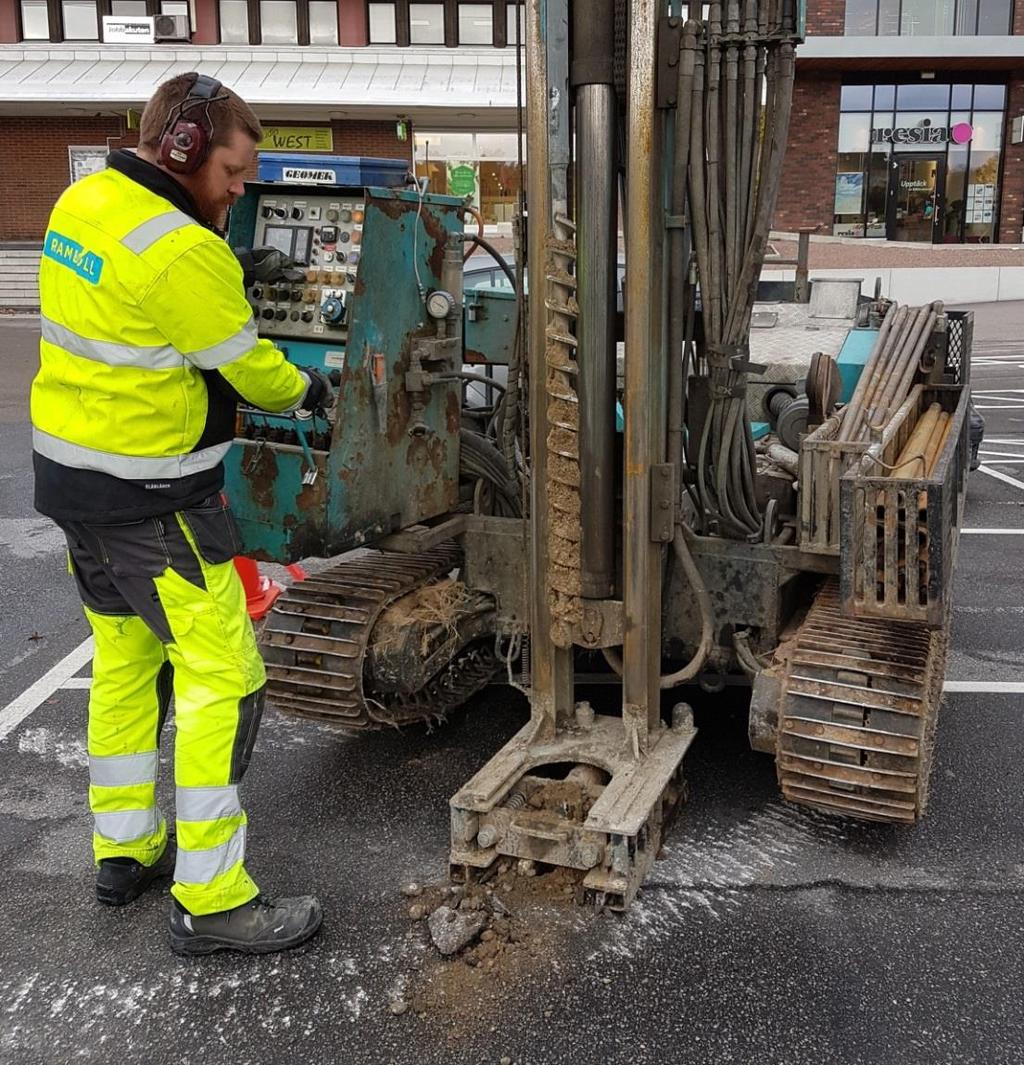

8 Figur 5. Provtagning med skruvborr i provpunkt R Geologi Marken inom området består grusig-sandig fyllning med inslag av sten och mull i vissa skikt. Fyllning påträffades ner till drygt 2 meter under markytan och därunder naturliga lerlager. Från 0,5-1,0 m u my var jordproven blöta vilket indikerar förekomst av grundvatten på dessa djup. 5. Analyser 5.1 Fältanalyser Samtliga jordprover analyserades i fält med ett PID-instrument (Photo-ionization detector) för mätning av flyktiga organiska kolväten. Mätningen utfördes genom att instrumentet fördes ned i påsen direkt efter provtagningen. Metoden är endast 5 av 8

9 indikerande och anger inga halter av föroreningar som är direkt jämförbara med tillämpade riktvärden. 5.2 Laboratorieanalys Sammanlagt skickades tre jordprover till ett ackrediterat laboratorium, ALS Scandinavia AB (ALS), för analys. Samtliga prov skickades för analys av alifater, aromater och PAH (analyspaket OJ-21a) och två prov för analys av metaller (analyspaket MS-1). 6. Riktvärden 6.1 Jord Resultatet har jämförts med Naturvårdsverket generella riktvärden för förorenad mark (Naturvårdsverket, 2009). De generella riktvärdena har utarbetats för två olika typer av markanvändning med olika förutsättningar för exponering för människor och skyddsvärdet för miljön. De två markanvändningarna benämns känslig markanvändning (KM) och mindre känslig markanvändning (MKM). KM innebär att markkvaliteten inte begränsar val av markanvändning. Människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM innebär att markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området tillfälligt, t.ex. under yrkesverksam tid. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, t.ex. kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. I det aktuella området planeras bostäder och därmed bedöms de generella riktvärdena för KM vara relevanta att tillämpa vid bedömning av risker för människor och miljö i området. 7. Resultat 7.1 Fältanalyser PID-instrumentet visade halter av kolväten från 0-20 ppm. Lerprovet i punkt R1735, 2,0-3,0 m u my gav högst utslag med PID-instrumentet och hade en avvikande lukt (sump). 7.2 Laboratorieanalyser jord En sammanställning av resultaten från de analyserade jordproverna redovisas i Bilaga 3. Analysrapporterna för jord från laboratoriet finns i Bilaga 5. 6 av 8

10 Metaller Inga halter av metaller har påvisats över riktvärdena för KM. Alifatiska och aromatiska kolväten, BTEX och PAH Inga halter av alifater, aromater, BTEX eller PAH har påvisats i halter över laboratoriets rapporteringsgräns. 8. Bedömning och rekommendationer Inga halter av analyserade ämnen överskrider de generella riktvärdena för KM. Dock har endast ett fåtal prover analyserats inom området vilket gör bedömningen av förekommande risker för människor och miljön mycket osäker. Vidare har inga analyser gjorts med avseende på klorerade lösningsmedel inom föreslaget planområde. I undersökningen av COWI påvisades låga halter av tetrakloreten, sannolikt härrörande från kemtvättsverksamheten på platsen. COWI bedömde att förekommande förorening inte utgjorde någon risk för människor i byggnaden ovan. Dock kunde en historisk spridning och högre förekommande halter inte helt uteslutas, bl.a. då man hade svårigheter att ta prover i det misstänkta källområdet och med tanke på spridningsbenägenheten för klorerade lösningsmedel. Eftersom klorerade lösningsmedel kan spridas lätt, både i horisontell och vertikal riktning, och då kemtvätten ligger nära intill området som planeras för bostäder, kan man inte utesluta att spridning har skett till planområdet. En förorening av klorerade lösningsmedel i mark kan innebära hälsorisker för människor i byggnader pga. att ämnena är flyktiga och på så vis kan tränga in i byggnader ovan. En kompletterad provtagning i mark och grundvatten bedöms motiverad med hänsyn till de osäkerheter som finns med anledning av de fåtal prover som tagits och att inget av dessa analyserats med avseende på klorerade lösningsmedel. Eftersom byggnader planeras för bostäder och människor på platsen potentiellt skulle kunna utsättas för dessa ämnen under lång tid är det särskilt viktigt att eventuella risker klargörs. 9. Slutsats En kompletterad provtagning i mark och grundvatten bedöms motiverad med tanke på det fåtal prover som analyserats inom området och att inget prov analyserats med avseende på klorerade lösningsmedel. Eftersom området planeras för bostäder och människor kan utsättas för föroreningar under lång tid, är det särskilt viktigt att risker klargörs, särskilt med avseende på klorerade lösningsmedel. 7 av 8

11 10. Upplysning Enligt Miljöbalken kapitel ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts vara förorenat, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa och miljön. Vidare är det enligt 28 Förordning (1998:899) om miljöfarlig verksamhet och hälsoskydd förbjudet att utan anmälan till tillsynsmyndigheten vidta en åtgärd som kan medföra ökad risk för spridning eller exponering av förorening och denna risk inte bedöms som ringa. 11. Referenser COWI AB, Citycon Miljöteknisk undersökning av klorerade lösningsmedel kemtvätt Stenungs torg. Lantmäteriet. Öppna historiska ortofoton, och-geografisk-information/flyg--och-satellitbilder/flygbilder/historiska- ortofoton/, hämtat Naturvårdsverket, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Reviderad juni 2016, SNV rapport Stenungsunds kommun. Program för Stenungsunds centrum, ing/detaljplaner/pagaendedetaljplaner/programforstenungstorg.4.53c be 2be9b4250b.html, information hämtad SWECO VIAK, SWECO FFNS, Stenungs torg Översiktlig miljöteknisk markundersökning. Göteborg av 8

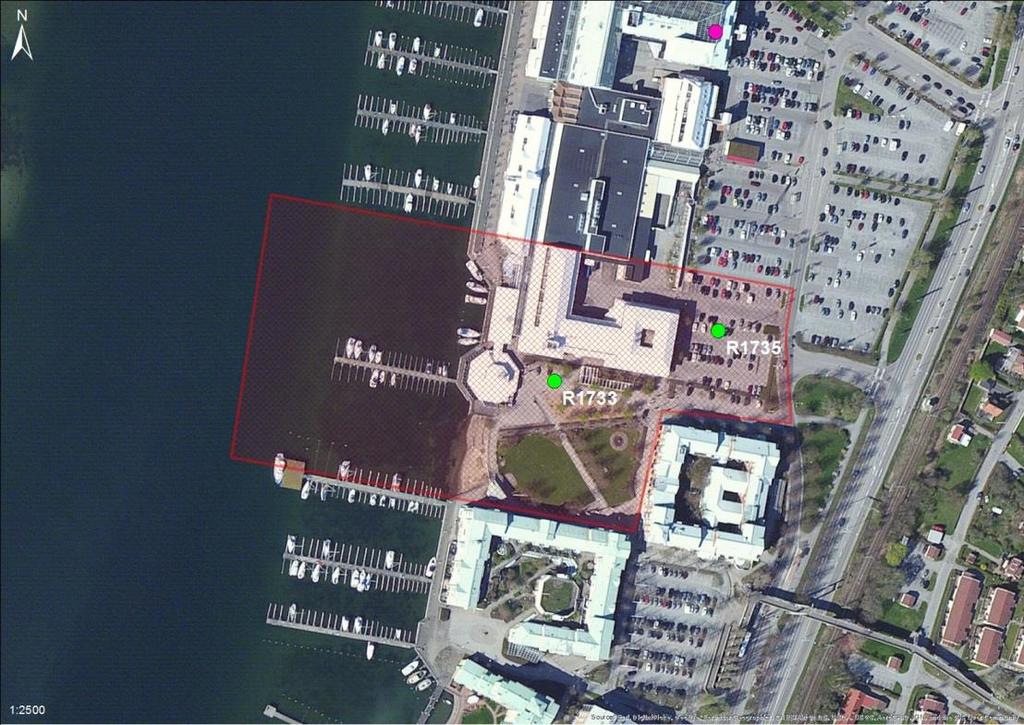

12 ±! ( R1735 R1733 Provtagningspunkter R1733 och -35! ( Planområde detaljplan 1! ( Meter Citycon development AB Projekt 547 Detaljplan 1 Stenungsunds kommun Ramböll Sverige AB Vädursgatan 6 Box Göteborg Tel UPPDRAG NR ANSVARIG RITAD AV Fredrik Svanberg Linn Carlström Ödegaard DATUM Source: Esri, DigitalGlobe, GeoEye, Earthstar Geographics, CNES/Airbus DS, USDA, USGS, AeroGRID, IGN, and the GIS User Community FORMAT A3 SKALA 1:2000 Fredrik Svanberg GRANSKAD AV Teresia Kling GRANSKNINGSDATUM HANDLÄGGARE REVIDERAD BILAGA/RITNINGSNUMMER 1

13 Bilaga 2 Projekt detaljplanen Fältprotokoll Provtagningsdatum: Provtagningsförhållande: Ca C, mulet. Provpunkt Markyta Djup (m u my) Jordart* PID-analys Laboratorieanalys Kommentar R1733 Grus 0-0,5 F/saMu 0,2 0,5-1,0 F/saMu 0,2 1,0-2,0 F/saGr 0,1 X Blött 2,0-2,7 F/saGr - Frigolit i jord, faller delvis av skruv, inget prov 2,7-3,0 Le - Intryckt frigolit 3,0-4,0 Le 5 Intryckt frigolit, sumplukt R1735 Asfalt 0-0,07 0,07-0,5 F/stgrSa 0,2 X 0,5-1,0 F/grSa 0,1 Blött 1,0-2,0 F/Gr - Mycket blött, faller av skruven, inget prov 2,0-3,0 Le 20 X Sumplukt *jordarter enligt SGF beteckningssystem version 2001:2 Understiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) Överstiger Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) Överstiger Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM)

14 Sammanställning analysresultat - jord Bilaga 3 Projekt detaljplan 1 KM 1 MKM 1 R1733 R1735 R1735 Provtagningsdjup från ytan (m) 1,0-2,0 0,07-0,5 2,0-3,0 Provtagningsdatum Jordart F/saGr F/grSa Le Metaller Torrsubstans, TS % 71,6 94,4 - Arsenik, As mg/kg TS ,54 0,993 - Barium, Ba mg/kg TS ,2 39,3 - Kadmium, Cd mg/kg TS 0,8 12 <0,1 <0,1 - Kobolt, Co mg/kg TS ,68 6,45 - Krom, Cr mg/kg TS ,79 19,5 - Koppar, Cu mg/kg TS ,3 21,5 - Kvicksilver, Hg mg/kg TS 0,25 2,5 <0,2 <0,2 - Nickel, Ni mg/kg TS ,07 11,7 - Bly, Pb mg/kg TS ,5 4,22 - Vanadin, V mg/kg TS ,5 21,9 - Zink, Zn mg/kg TS ,4 32,6 - Organiska ämnen Torrsubstans, TS % 70,2 94,9 55,8 Alifater och aromater alifater >C5-C8 mg/kg TS <10 <10 <10 alifater >C8-C10 mg/kg TS <10 <10 <10 alifater >C10-C12 mg/kg TS <20 <20 <20 alifater >C12-C16 mg/kg TS <20 <20 <20 alifater >C5-C16 mg/kg TS <30 <30 <30 alifater >C16-C35 mg/kg TS <20 <20 <20 aromater >C8-C10 mg/kg TS <1 <1 <1 aromater >C10-C16 mg/kg TS 3 15 <1 <1 <1 metylpyrener/metylfluorantener mg/kg TS <1 <1 <1 metylkrysener/metylbens(a)antra mg/kg TS <1 <1 <1 aromater >C16-C35 mg/kg TS <1 <1 <1 BTEX bensen mg/kg TS 0,012 0,04 <0,01 <0,01 <0,01 toluen mg/kg TS <0,05 <0,05 <0,05 etylbensen mg/kg TS <0,05 <0,05 <0,05 m,p-xylen mg/kg TS <0,05 <0,05 <0,05 o-xylen mg/kg TS <0,05 <0,05 <0,05 xylener, summa mg/kg TS <0,05 <0,05 <0,05 TEX, summa mg/kg TS <0,1 <0,1 <0,1 PAH Naftalen mg/kg TS - - <0,1 <0,1 <0,1 Acenaftylen mg/kg TS - - <0,1 <0,1 <0,1 Acenaften mg/kg TS - - <0,1 <0,1 <0,1 Fluoren mg/kg TS - - <0,1 <0,1 <0,1 Fenantren mg/kg TS - - <0,1 <0,1 <0,1 Antracen mg/kg TS - - <0,1 <0,1 <0,1 Fluoranten mg/kg TS - - <0,1 <0,1 <0,1 Pyren mg/kg TS - - <0,1 <0,1 <0,1 Bens(a)antracen mg/kg TS - - <0,08 <0,08 <0,08 Krysen mg/kg TS - - <0,08 <0,08 <0,08 Benso(b)fluoranten mg/kg TS - - <0,08 <0,08 <0,08 Benso(k)fluoranten mg/kg TS - - <0,08 <0,08 <0,08 Benso(a)pyren mg/kg TS - - <0,08 <0,08 <0,08 Dibens(a.h)antracen mg/kg TS - - <0,08 <0,08 <0,08 Benso(g.h.i)perylen mg/kg TS - - <0,1 <0,1 <0,1 Indeno(1.2.3.cd)pyren mg/kg TS - - <0,08 <0,08 <0,08 Summa, PAH 16 mg/kg TS - - <1,5 <1,5 <1,5 Summa, cancerogena PAH mg/kg TS - - <0,3 <0,3 <0,3 Summa, övriga PAH mg/kg TS - - <0,5 <0,5 <0,5 PAH, summa L mg/kg TS 3 15 <0,15 <0,15 <0,15 PAH, summa M mg/kg TS 3,5 20 <0,25 <0,25 <0,25 PAH, summa H mg/kg TS 1 10 <0,3 <0,3 <0,3 1)Rapport 5976 Naturvårdsverket, Riktvärden för förorenad mark, Modellbeskrivning och vägledning, reviderad juni 2016 Flik: Bilaga Sökväg: O:\Got1\Smi\2017\ Stenungsundstorg\3_Teknik\Rapport\Slutlig\Bilaga 3 - Sammanställning analysresultat jord detaljplanen

15 Rapport Sida 1 (3) T PR2K8R261 Ankomstdatum Ramböll Sverige AB Utfärdad Linn Carlström Ödegaard Projekt Stenungsund Bestnr Vädursgatan Göteborg Sweden Analys av fast prov Er beteckning 17R13; 0,2-1,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA Er beteckning 17R33; 1,0-2,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

16 Rapport Sida 2 (3) T PR2K8R261 Er beteckning 17R35; 0,07-0,5m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

17 Rapport Sida 3 (3) T PR2K8R261 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev VITA Godkännare Viktoria Takacs H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

18 Rapport Sida 1 (6) T MKVQ0H7UV Ankomstdatum Ramböll Sverige AB Utfärdad Linn Carlström Ödegaard Projekt Stenungsund Bestnr Vädursgatan Göteborg Sweden Analys av fast prov Er beteckning 17R13; 0,2-1,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 83.1 % 1 O LL alifater >C5-C8 <10 mg/kg TS 2 J MASU alifater >C8-C10 <10 mg/kg TS 2 J ATJA alifater >C10-C12 <20 mg/kg TS 2 J ATJA alifater >C12-C16 <20 mg/kg TS 2 J ATJA alifater >C5-C16* <30 mg/kg TS 2 N MASU alifater >C16-C35 32 mg/kg TS 2 J ATJA aromater >C8-C10 <1 mg/kg TS 2 J ATJA aromater >C10-C16 <1 mg/kg TS 2 J ATJA metylpyrener/metylfluorantener* <1 mg/kg TS 2 N ATJA metylkrysener/metylbens(a)antracener* <1 mg/kg TS 2 N ATJA aromater >C16-C35 <1 mg/kg TS 2 J ATJA bensen <0.01 mg/kg TS 2 J MASU toluen <0.05 mg/kg TS 2 J MASU etylbensen <0.05 mg/kg TS 2 J MASU m,p-xylen <0.05 mg/kg TS 2 J MASU o-xylen <0.05 mg/kg TS 2 J MASU xylener, summa* <0.05 mg/kg TS 2 N MASU TEX, summa* <0.1 mg/kg TS 2 N MASU naftalen <0.1 mg/kg TS 2 J ATJA acenaftylen <0.1 mg/kg TS 2 J ATJA acenaften <0.1 mg/kg TS 2 J ATJA fluoren <0.1 mg/kg TS 2 J ATJA fenantren <0.1 mg/kg TS 2 J ATJA antracen <0.1 mg/kg TS 2 J ATJA fluoranten <0.1 mg/kg TS 2 J ATJA pyren <0.1 mg/kg TS 2 J ATJA bens(a)antracen <0.08 mg/kg TS 2 J ATJA krysen <0.08 mg/kg TS 2 J ATJA bens(b)fluoranten <0.08 mg/kg TS 2 J ATJA bens(k)fluoranten <0.08 mg/kg TS 2 J ATJA bens(a)pyren <0.08 mg/kg TS 2 J ATJA dibens(ah)antracen <0.08 mg/kg TS 2 J ATJA benso(ghi)perylen <0.1 mg/kg TS 2 J ATJA indeno(123cd)pyren <0.08 mg/kg TS 2 J ATJA PAH, summa 16 <1.5 mg/kg TS 2 D ATJA PAH, summa cancerogena* <0.3 mg/kg TS 2 N ATJA PAH, summa övriga* <0.5 mg/kg TS 2 N ATJA PAH, summa L* <0.15 mg/kg TS 2 N ATJA PAH, summa M* <0.25 mg/kg TS 2 N ATJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

19 Rapport Sida 2 (6) T MKVQ0H7UV Er beteckning 17R13; 0,2-1,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 2 N ATJA Er beteckning 17R33; 1,0-2,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 70.2 % 1 O LL alifater >C5-C8 <10 mg/kg TS 2 J MASU alifater >C8-C10 <10 mg/kg TS 2 J ATJA alifater >C10-C12 <20 mg/kg TS 2 J ATJA alifater >C12-C16 <20 mg/kg TS 2 J ATJA alifater >C5-C16* <30 mg/kg TS 2 N MASU alifater >C16-C35 <20 mg/kg TS 2 J ATJA aromater >C8-C10 <1 mg/kg TS 2 J ATJA aromater >C10-C16 <1 mg/kg TS 2 J ATJA metylpyrener/metylfluorantener* <1 mg/kg TS 2 N ATJA metylkrysener/metylbens(a)antracener* <1 mg/kg TS 2 N ATJA aromater >C16-C35 <1 mg/kg TS 2 J ATJA bensen <0.01 mg/kg TS 2 J MASU toluen <0.05 mg/kg TS 2 J MASU etylbensen <0.05 mg/kg TS 2 J MASU m,p-xylen <0.05 mg/kg TS 2 J MASU o-xylen <0.05 mg/kg TS 2 J MASU xylener, summa* <0.05 mg/kg TS 2 N MASU TEX, summa* <0.1 mg/kg TS 2 N MASU naftalen <0.1 mg/kg TS 2 J ATJA acenaftylen <0.1 mg/kg TS 2 J ATJA acenaften <0.1 mg/kg TS 2 J ATJA fluoren <0.1 mg/kg TS 2 J ATJA fenantren <0.1 mg/kg TS 2 J ATJA antracen <0.1 mg/kg TS 2 J ATJA fluoranten <0.1 mg/kg TS 2 J ATJA pyren <0.1 mg/kg TS 2 J ATJA bens(a)antracen <0.08 mg/kg TS 2 J ATJA krysen <0.08 mg/kg TS 2 J ATJA bens(b)fluoranten <0.08 mg/kg TS 2 J ATJA bens(k)fluoranten <0.08 mg/kg TS 2 J ATJA bens(a)pyren <0.08 mg/kg TS 2 J ATJA dibens(ah)antracen <0.08 mg/kg TS 2 J ATJA benso(ghi)perylen <0.1 mg/kg TS 2 J ATJA indeno(123cd)pyren <0.08 mg/kg TS 2 J ATJA PAH, summa 16 <1.5 mg/kg TS 2 D ATJA PAH, summa cancerogena* <0.3 mg/kg TS 2 N ATJA PAH, summa övriga* <0.5 mg/kg TS 2 N ATJA PAH, summa L* <0.15 mg/kg TS 2 N ATJA PAH, summa M* <0.25 mg/kg TS 2 N ATJA PAH, summa H* <0.3 mg/kg TS 2 N ATJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

20 Rapport Sida 3 (6) T MKVQ0H7UV Er beteckning 17R35; 0,07-0,5m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 94.9 % 1 O LL alifater >C5-C8 <10 mg/kg TS 2 J MASU alifater >C8-C10 <10 mg/kg TS 2 J ATJA alifater >C10-C12 <20 mg/kg TS 2 J ATJA alifater >C12-C16 <20 mg/kg TS 2 J ATJA alifater >C5-C16* <30 mg/kg TS 2 N MASU alifater >C16-C35 <20 mg/kg TS 2 J ATJA aromater >C8-C10 <1 mg/kg TS 2 J ATJA aromater >C10-C16 <1 mg/kg TS 2 J ATJA metylpyrener/metylfluorantener* <1 mg/kg TS 2 N ATJA metylkrysener/metylbens(a)antracener* <1 mg/kg TS 2 N ATJA aromater >C16-C35 <1 mg/kg TS 2 J ATJA bensen <0.01 mg/kg TS 2 J MASU toluen <0.05 mg/kg TS 2 J MASU etylbensen <0.05 mg/kg TS 2 J MASU m,p-xylen <0.05 mg/kg TS 2 J MASU o-xylen <0.05 mg/kg TS 2 J MASU xylener, summa* <0.05 mg/kg TS 2 N MASU TEX, summa* <0.1 mg/kg TS 2 N MASU naftalen <0.1 mg/kg TS 2 J ATJA acenaftylen <0.1 mg/kg TS 2 J ATJA acenaften <0.1 mg/kg TS 2 J ATJA fluoren <0.1 mg/kg TS 2 J ATJA fenantren <0.1 mg/kg TS 2 J ATJA antracen <0.1 mg/kg TS 2 J ATJA fluoranten <0.1 mg/kg TS 2 J ATJA pyren <0.1 mg/kg TS 2 J ATJA bens(a)antracen <0.08 mg/kg TS 2 J ATJA krysen <0.08 mg/kg TS 2 J ATJA bens(b)fluoranten <0.08 mg/kg TS 2 J ATJA bens(k)fluoranten <0.08 mg/kg TS 2 J ATJA bens(a)pyren <0.08 mg/kg TS 2 J ATJA dibens(ah)antracen <0.08 mg/kg TS 2 J ATJA benso(ghi)perylen <0.1 mg/kg TS 2 J ATJA indeno(123cd)pyren <0.08 mg/kg TS 2 J ATJA PAH, summa 16 <1.5 mg/kg TS 2 D ATJA PAH, summa cancerogena* <0.3 mg/kg TS 2 N ATJA PAH, summa övriga* <0.5 mg/kg TS 2 N ATJA PAH, summa L* <0.15 mg/kg TS 2 N ATJA PAH, summa M* <0.25 mg/kg TS 2 N ATJA PAH, summa H* <0.3 mg/kg TS 2 N ATJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

21 Rapport Sida 4 (6) T MKVQ0H7UV Er beteckning 17R35; 2,0-3,0m Provtagare Linn Carlström Provtagningsdatum Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 55.8 % 1 O LL alifater >C5-C8 <10 mg/kg TS 2 J MASU alifater >C8-C10 <10 mg/kg TS 2 J ATJA alifater >C10-C12 <20 mg/kg TS 2 J ATJA alifater >C12-C16 <20 mg/kg TS 2 J ATJA alifater >C5-C16* <30 mg/kg TS 2 N MASU alifater >C16-C35 <20 mg/kg TS 2 J ATJA aromater >C8-C10 <1 mg/kg TS 2 J ATJA aromater >C10-C16 <1 mg/kg TS 2 J ATJA metylpyrener/metylfluorantener* <1 mg/kg TS 2 N ATJA metylkrysener/metylbens(a)antracener* <1 mg/kg TS 2 N ATJA aromater >C16-C35 <1 mg/kg TS 2 J ATJA bensen <0.01 mg/kg TS 2 J MASU toluen <0.05 mg/kg TS 2 J MASU etylbensen <0.05 mg/kg TS 2 J MASU m,p-xylen <0.05 mg/kg TS 2 J MASU o-xylen <0.05 mg/kg TS 2 J MASU xylener, summa* <0.05 mg/kg TS 2 N MASU TEX, summa* <0.1 mg/kg TS 2 N MASU naftalen <0.1 mg/kg TS 2 J ATJA acenaftylen <0.1 mg/kg TS 2 J ATJA acenaften <0.1 mg/kg TS 2 J ATJA fluoren <0.1 mg/kg TS 2 J ATJA fenantren <0.1 mg/kg TS 2 J ATJA antracen <0.1 mg/kg TS 2 J ATJA fluoranten <0.1 mg/kg TS 2 J ATJA pyren <0.1 mg/kg TS 2 J ATJA bens(a)antracen <0.08 mg/kg TS 2 J ATJA krysen <0.08 mg/kg TS 2 J ATJA bens(b)fluoranten <0.08 mg/kg TS 2 J ATJA bens(k)fluoranten <0.08 mg/kg TS 2 J ATJA bens(a)pyren <0.08 mg/kg TS 2 J ATJA dibens(ah)antracen <0.08 mg/kg TS 2 J ATJA benso(ghi)perylen <0.1 mg/kg TS 2 J ATJA indeno(123cd)pyren <0.08 mg/kg TS 2 J ATJA PAH, summa 16 <1.5 mg/kg TS 2 D ATJA PAH, summa cancerogena* <0.3 mg/kg TS 2 N ATJA PAH, summa övriga* <0.5 mg/kg TS 2 N ATJA PAH, summa L* <0.15 mg/kg TS 2 N ATJA PAH, summa M* <0.25 mg/kg TS 2 N ATJA PAH, summa H* <0.3 mg/kg TS 2 N ATJA ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 5 (6) T MKVQ0H7UV * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev ATJA LL MASU Godkännare Atif Javeed Lois Lebedina Mats Sundelin D J N Utf 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 6 (6) T MKVQ0H7UV Utf 1 SWEDAC ackrediterat laboratorium (Reg.nr. 2030). O För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
