1 MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT) /GEOTEKNIK OCH MILJÖTEKNIK ÖVERSIKTLIG MARKUNDERSÖKNING, KV TOR SLUTRAPPORT

2 UPPDRAG , Detaljplan kv Tor - Nybro kommun Titel på rapport: Översiktlig markundersökning, Kv Tor Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: Nybro kommun Malin Ekstedt, Nybro kommun Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Johan Gustavsson, Tyréns AB Jon Svensson, Tyréns AB Hans Wennerberg, Tyréns AB Uppdrag: , Detaljplanering kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 2(8)

3 INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL OCH SYFTE UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRD SONDERING UTFÖRD PROVTAGNING UNDERSÖKNINGSPERIOD FÄLTINGENJÖR KALIBRERING OCH CERTIFIERING MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA PROVTAGNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖR MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN JORDARTER HYDROGEOLOGISKA EGENSKAPER MILJÖTEKNISKA EGENSKAPER VÄRDERING AV UNDERSÖKNING ÖVRIGT... 8 Bilagor Beteckning Datum Bilaga 1 Jordprovstabell, Geoteknik Bilaga 2 Sammanställning miljöteknisk laboratorieanalys Bilaga 3 Analysrapporter från ackrediterat laboratorium Ritningar Beteckning Typ, skala Datum 101G1101 Plan/Enstaka undersökningspunkter, 1:500/1: Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 3(8)

4 1 OBJEKT Tyréns AB har på uppdrag av Nybro kommun utfört en översiktlig geoteknisk och miljöteknisk undersökning som syftar till att ligga till grund för upprättande av detaljplan för Kvarteret Tor 1, 2 och 3. Detaljplanen syftar till att möjliggöra byggnation av flerbostadshus inom kvarteret. Undersökningsområdet återfinns i centrala Nybro och är markerat i Figur 1 nedan. Figur 1. Undersökningsområdet markerat med blå cirkel. Källa eniro.se. 2 ÄNDAMÅL OCH SYFTE Tyréns AB har på uppdrag av Nybro kommun utfört en översiktlig geoteknisk- och miljöteknisk undersökning i samband med upprättandet av ny detaljplan för Kvarteret Tor 1, 2 och 3 i Nybro. 3 UNDERLAG FÖR UNDERSÖKNINGEN Vid planering, genomförande och redovisning av nu utförda undersökningar har följande underlag utnyttjats. [1] Jordartskarta, [2] Jorddjupskarta, [3] Utdrag ur MIFO-databas: Objekt Gjuterimekano, Firma Sven Molander [4] Utdrag ur MIFO-databas: Objekt C J Blomqvist snickerifabrik [5] Historiska bilder över placering av tidigare byggnader inom fastigheterna [6] Information om befintliga ledningar från samtliga ledningsägare via Ledningskollen.se Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 4(8)

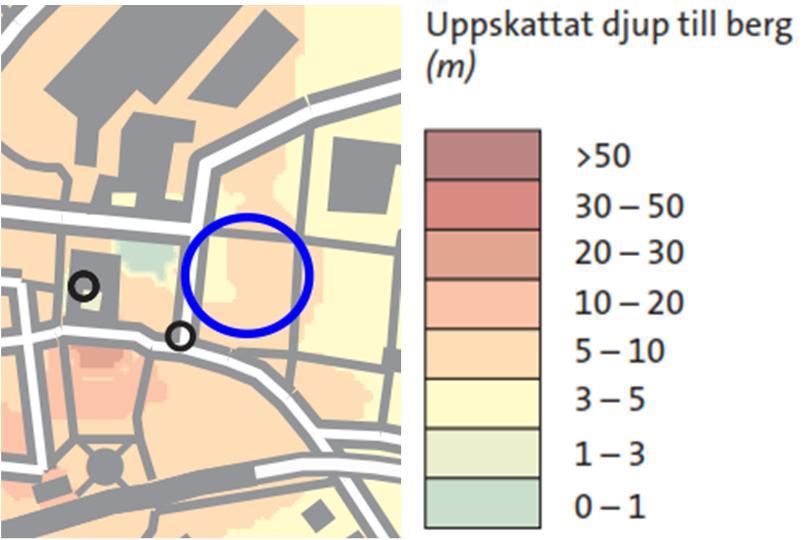

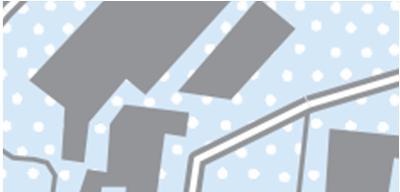

5 4 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN :2005 med tillhörande nationell bilaga. I tabellerna nedan redovisas styrande dokument för undersökningen. Tabell 1. Planering och redovisning Standard eller annat styrande dokument Allmänt TK/TR Geo 13 Fältplanering SS-EN :2007 Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO SGF/BGS beteckningssystem 2001:2 samt SGF kompletterat beteckningsblad, Tabell 2. Fältundersökningar Undersökningsmetod DPSH-A/ HFA/ Provtagningar Kategori B Standard eller annat styrande dokument SS-EN ISO :2005/A:2011 SS-EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3. Miljötekniska markundersökningar, jämförvärden för jord Undersökningsmetod Bedömningsgrunder Standard eller annat styrande dokument Riktvärden för förorenad mark Modellbeskrivning och vägledning, Naturvårdsverket rapport 5976, 2009 rev ARKIVMATERIAL Jordartskartan [1] påvisar att naturligt lagrade jordarter inom området utgörs av isälvssediment och/eller sandig morän. Jordartskartan [1] och jorddjupskartan [2] visar berg i dagen strax väster om berört område och att jordtäckets mäktighet förmodligen varierar mellan 3 och 10 meter inom undersökningsområdet. Figur 2. Utklipp från jordartskarta [1] Figur 3. Utklipp från jorddjupskarta [2] Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 5(8)

6 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 TOPOGRAFI Undersökningsområdet är relativt plant men sluttar marginellt ned åt sydost. Avvägda undersökningspunkter varierar mellan +83,3 och +85, YTBESKAFFENHET Undersökningsområdet är indelat i de tre fastigheterna Tor 1, 2 och 3, se ritning 101G1101. Tor 1 utgörs av en plan och gräsbeklädd grönyta. Tor 2 och 3 utgörs framförallt av en grusad parkeringsyta och längs med västra och nordvästra gränsen av Tor 3 återfinns en rad av träd med varierande storlek. 6.3 BEFINTLIGA KONSTRUKTIONER Området begränsas i norr av Långgatan, i väst av Stora Trädgårdsgatan, i öst av Lilla Trädgårdsgatan och i söder av Folkets hus och flerbostadshus. 7 POSITIONERING Utsättning och Inmätning av geotekniska undersökningar har utförts av Johan Larsson, PGB AB i mätklass B enligt SGF Rapport 1:2013. Koordinatsystem: SWEREF Höjdsystem: RH GEOTEKNISKA FÄLTUNDERSÖKNINGAR 8.1 UTFÖRD SONDERING Aktuella sonderingar omfattar: Hejarsondering (HfA) i 2 st punkter 8.2 UTFÖRD PROVTAGNING Aktuell provtagning omfattar: Störd provtagning med skruvborr (Skr) i 7 st punkter 8.3 UNDERSÖKNINGSPERIOD Undersökningarna har utförts FÄLTINGENJÖR Fältarbete har utförts av Johan Larsson, fältingenjör på PGB AB. 8.5 KALIBRERING OCH CERTIFIERING Undersökningarna har utförts med borrbandvagn Geotech 504. Kalibreringsprotokoll för borrbandvagn erhålles på begäran. Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 6(8)

7 9 MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR 9.1 UTFÖRDA PROVTAGNINGAR Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 7 st punkter. Jordprover har uttagits cirka varje halvmeter och med hänsyn till jordartsgränser. 9.2 UNDERSÖKNINGSPERIOD Undersökningarna har utförts under FÄLTINGENJÖR Fältarbete har utförts av Johan Larsson, fältingenjör PGB AB. 10 MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR 10.1 UTFÖRDA UNDERSÖKNINGAR Aktuella laboratorieundersökningar omfattar: Analys av 5 stycken jordprover med avseende på metaller och PAH Analys av 2 stycken jordprover med avseende på olja (BTEX, alifatiska och aromatiska kolväten) Analys av 2 stycken jordprover med avseende på PCB Laboratorieanalyserna är utförda i oktober 2017 av, som är ett av Swedac ackrediterat laboratorium. En sammanställning av laboratorieanalysresultaten redovisas i bilaga 2. Laboratorieanalysrapporterna redovisas i sin helhet i bilaga HÄRLEDDA VÄRDEN 11.1 JORDARTER Jordlagren utgörs av fyllning på sandig morän. Påträffad fyllning utgörs generellt av grusig sand med varierande inslag av mulljord, tegel, slagg, metall och sten. På grund av fyllnadsmassornas täta lagring avslutades skruvprovtagningen med metodstopp i 4 av 7 undersökningspunkter 1,0-1,3 meter ner i fyllnadsmassorna. Påträffad mäktighet varierar mellan 0,5 och 1,3 meter men på grund av de ytliga metodstoppen kan fyllnadens mäktighet vara större än så. Lokalt i undersökningspunkt 1701 påträffas vad som i fält klassificerats som naturlig sandig mulljord ner till 0,5 meter under markytan vilket eventuellt underlagras av berg eller block. Sandig morän påträffas i undersökningspunkt 1705 och ,7 respektive 0,5 meter under markytan. Utförda skruvprovtagningar går på metodstopp 0,5-1,3 meter under markytan och utförda HfAsonderingar går på metodstopp 0,8-1,6 meter under markytan. För aktuella jordarter se provtabell/bilaga 1. Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 7(8)

8 11.2 HYDROGEOLOGISKA EGENSKAPER Inga fria vattenytor har noterats i utförda skruvprovtagningshål MILJÖTEKNISKA EGENSKAPER Resultat från provtagning av jord redovisas i bilaga 1. Sammanställning av resultat från miljötekniska laboratorieanalyser på jord redovisas i bilaga 2. Där jämförs uppmätta halter mot Naturvårdsverkets generella riktvärden för förorenad mark (KM = känslig markanvändning, MKM = mindre känslig markanvändning) Naturvårdsverket (2016). Analysrapporter från ackrediterat laboratorium redovisas i bilaga 3. Laboratorieanalyser av fyllning från provpunkt 1702 och 1703 påvisar halter av PAH-M och PAH- H överskridande riktvärdet för KM. I provpunkt 1706 överskrider halten av PAH-H riktvärdet för KM. I provpunkt 1704 och 1705 påvisas halter av PAH-H överskridande riktvärdet för MKM i fyllning på djupet 0,2 0,7 meter under markytan. I dessa provpunkter (framförallt 1704) överskrider även halterna av ett flertal metaller riktvärdet för KM. I provpunkt 1704 påvisas även kraftigt förhöjda zinkhalter (1300 mg/kg TS) överskridande riktvärdet för MKM. 12 VÄRDERING AV UNDERSÖKNING Eftersom utförda skruvprovtagningar har avbrutits på grund av metodstopp mellan 0,5 och 1,3 meter under markytan och ingen fri vattenyta har lokaliserats i de öppna skruvprovtagningshålen har inga grundvattenrör installerats. 13 ÖVRIGT I Miljöbalkens 10 kapitel 11 framgår att den som äger eller brukar en fastighet skall underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medför skada eller olägenhet för människors hälsa eller miljön. För att fullfölja upplysningsplikten enligt 10 kapitel Miljöbalken, bör denna rapport delges tillsynsmyndigheten. Undersökningsresultaten redovisas i bifogade handlingar och ritningar. För förklaring till de geotekniska beteckningarna hänvisas till SGF:s (Svenska Geotekniska Förening) hemsida: Uppdrag: , Detaljplan kv Tor - Nybro kommun Beställare: Nybro kommun O:\VAX\279400\G\=Arbetsarea=\Text\MUR_Kv_Tor.docx 8(8)

9 Jordprovstabell Kv Tor Datum: Uppdragsnummer: ID Djup Beteckning Lab Anmärkning ,00-0,50 samu ,00-1,00 F:grSa, Tegel 0,00-0,50 F:mugrSa 0,50-1,00 F:mugrSa, Tegel 0,00-0,30 F:grSa 0,30-0,70 F:mugrSa, Slagg, Metall 0,70-1,00 F:mugrSa, Slagg 1,00-1,30 F:mugrSa, Tegel 0,00-0,70 F:mugrSa, Tegel, St 0,70-1,00 samn 0,00-0,20 F:saMu 0,20-0,70 F:mugrSa, Tegel 0,70-1,00 F:grSa, Tegel 0,00-0,50 F:mugrSa 0,50-1,00 samn Sida 1

10 279400, Översiktlig undersökning Kv. Tor Nybro Kommun Bilaga 2 1(1) Laboratorieanalysresultat för jord Naturvårdsverkets generella riktvärden för känslig markanvändning (KM). Rapport 5976 (2009, rev. 2016). Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM). Rapport 5976 (2009, rev. 2016). Analys/Ämne Jämförvärden KM MKM ,0-0,5 0,0-0,5 0,3-0,7 0,2-0,7 0,2-0,7 Torrsubstans % ,7 87,2 85,3 84,3 96,1 Bensen 0,012 0,04 <0.01 <0.01 Toluen <0.05 <0.05 Etylbensen <0.05 <0.05 M/P/O-Xylen <0.05 <0.05 Alifater >C5-C <10 <10 Alifater >C8-C <10 <10 Alifater >C10-C <20 <20 Alifater >C12-C <20 <20 Alifater >C5-C <30 <30 Alifater >C16-C Aromater >C8-C <1 <1 Aromater >C10-C ,3 3 Aromater >C16-C ,2 3,1 PAH L ,19 0,26 0,82 0,67 <0.15 PAH M 3,5 20 6,2 4,8 9 8,6 1,3 PAH H ,7 4, ,7 Arsenik (As) ,62 4,22 8,37 4,41 0,914 Barium (Ba) , ,8 Bly (Pb) ,1 49, ,5 40 Kadmium (Cd) 0,8 12 0,273 0,338 2,17 0,378 0,195 Kobolt (Co) ,37 2,38 6,05 2,49 2,54 Koppar (Cu) ,7 15, ,3 10,4 Krom tot (Cr tot) ,17 21,5 9,19 8,63 Kvicksilver (Hg) 0,25 2,5 <0.2 <0.2 0,748 0,312 <0.2 Nickel (Ni) ,97 5,39 17,7 6,65 5,87 Vanadin (V) ,2 8,83 18,3 9,36 6,14 Zink (Zn) ,5 PCB-7 0,008 0,2 < ,0024 Provpunkt m u my

11 Bilaga , Kv Tor Rapport T Sida 1 (8) 76G2OBO3N4 Ankomstdatum Tyréns AB Utfärdad Johan Lindenbaum Projekt Bestnr , Isbergsgata Malmö Sweden Analys av fast prov Er beteckning ,0-0,5 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 92.4 % 2 O KASO naftalen <0.1 mg/kg TS 3 J MISW acenaftylen mg/kg TS 3 J MISW acenaften <0.1 mg/kg TS 3 J MISW fluoren <0.1 mg/kg TS 3 J MISW fenantren mg/kg TS 3 J MISW antracen mg/kg TS 3 J MISW fluoranten mg/kg TS 3 J MISW pyren mg/kg TS 3 J MISW bens(a)antracen mg/kg TS 3 J MISW krysen mg/kg TS 3 J MISW bens(b)fluoranten mg/kg TS 3 J MISW bens(k)fluoranten mg/kg TS 3 J MISW bens(a)pyren mg/kg TS 3 J MISW dibens(ah)antracen mg/kg TS 3 J MISW benso(ghi)perylen mg/kg TS 3 J MISW indeno(123cd)pyren mg/kg TS 3 J MISW PAH, summa mg/kg TS 3 D MISW PAH, summa cancerogena* 7.8 mg/kg TS 3 N MISW PAH, summa övriga* 7.3 mg/kg TS 3 N MISW PAH, summa L* 0.19 mg/kg TS 3 N MISW PAH, summa M* 6.2 mg/kg TS 3 N MISW PAH, summa H* 8.7 mg/kg TS 3 N MISW Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 1 av 8

12 Bilaga , Kv Tor Rapport T Sida 2 (8) 76G2OBO3N4 Er beteckning ,0-0,5 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 83.3 % 2 O KASO naftalen <0.1 mg/kg TS 3 J MISW acenaftylen mg/kg TS 3 J MISW acenaften <0.1 mg/kg TS 3 J MISW fluoren <0.1 mg/kg TS 3 J MISW fenantren mg/kg TS 3 J MISW antracen mg/kg TS 3 J MISW fluoranten mg/kg TS 3 J MISW pyren mg/kg TS 3 J MISW bens(a)antracen mg/kg TS 3 J MISW krysen mg/kg TS 3 J MISW bens(b)fluoranten mg/kg TS 3 J MISW bens(k)fluoranten mg/kg TS 3 J MISW bens(a)pyren mg/kg TS 3 J MISW dibens(ah)antracen mg/kg TS 3 J MISW benso(ghi)perylen mg/kg TS 3 J MISW indeno(123cd)pyren mg/kg TS 3 J MISW PAH, summa mg/kg TS 3 D MISW PAH, summa cancerogena* 3.9 mg/kg TS 3 N MISW PAH, summa övriga* 5.6 mg/kg TS 3 N MISW PAH, summa L* 0.26 mg/kg TS 3 N MISW PAH, summa M* 4.8 mg/kg TS 3 N MISW PAH, summa H* 4.4 mg/kg TS 3 N MISW PCB 28 <0.002 mg/kg TS 4 J LISO PCB 52 <0.002 mg/kg TS 4 J LISO PCB 101 <0.002 mg/kg TS 4 J LISO PCB 118 <0.002 mg/kg TS 4 J LISO PCB 153 <0.002 mg/kg TS 4 J LISO PCB 138 <0.002 mg/kg TS 4 J LISO PCB 180 <0.002 mg/kg TS 4 J LISO PCB, summa 7* <0.007 mg/kg TS 4 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 2 av 8

13 Bilaga , Kv Tor Rapport T Sida 3 (8) 76G2OBO3N4 Er beteckning ,3-0,7 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 84.9 % 2 O KASO alifater >C5-C8 <10 mg/kg TS 5 J MISW alifater >C8-C10 <10 mg/kg TS 5 J LISO alifater >C10-C12 <20 mg/kg TS 5 J LISO alifater >C12-C16 <20 mg/kg TS 5 J LISO alifater >C5-C16* <30 mg/kg TS 5 N MISW alifater >C16-C35 51 mg/kg TS 5 J LISO aromater >C8-C10 <1 mg/kg TS 5 J LISO aromater >C10-C mg/kg TS 5 J LISO metylpyrener/metylfluorantener* 2.1 mg/kg TS 5 N LISO metylkrysener/metylbens(a)antracener* 1.1 mg/kg TS 5 N LISO aromater >C16-C mg/kg TS 5 J LISO bensen <0.01 mg/kg TS 5 J MISW toluen <0.05 mg/kg TS 5 J MISW etylbensen <0.05 mg/kg TS 5 J MISW m,p-xylen <0.05 mg/kg TS 5 J MISW o-xylen <0.05 mg/kg TS 5 J MISW xylener, summa* <0.05 mg/kg TS 5 N MISW TEX, summa* <0.1 mg/kg TS 5 N MISW naftalen mg/kg TS 5 J LISO acenaftylen mg/kg TS 5 J LISO acenaften <0.1 mg/kg TS 5 J LISO fluoren <0.1 mg/kg TS 5 J LISO fenantren mg/kg TS 5 J LISO antracen mg/kg TS 5 J LISO fluoranten mg/kg TS 5 J LISO pyren mg/kg TS 5 J LISO bens(a)antracen mg/kg TS 5 J LISO krysen mg/kg TS 5 J LISO bens(b)fluoranten mg/kg TS 5 J LISO bens(k)fluoranten mg/kg TS 5 J LISO bens(a)pyren mg/kg TS 5 J LISO dibens(ah)antracen mg/kg TS 5 J LISO benso(ghi)perylen mg/kg TS 5 J LISO indeno(123cd)pyren mg/kg TS 5 J LISO PAH, summa mg/kg TS 5 D LISO PAH, summa cancerogena* 13 mg/kg TS 5 N LISO PAH, summa övriga* 12 mg/kg TS 5 N LISO PAH, summa L* 0.82 mg/kg TS 5 N LISO PAH, summa M* 9.0 mg/kg TS 5 N LISO PAH, summa H* 15 mg/kg TS 5 N LISO Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Sture Grägg Danderyd Sweden Tel: Fax: Client Service sture.gragg@alsglobal.com :16:59 3 av 8

14 Bilaga , Kv Tor Rapport T Sida 4 (8) 76G2OBO3N4 Er beteckning ,2-0,7 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 85.5 % 2 O KASO alifater >C5-C8 <10 mg/kg TS 5 J MISW alifater >C8-C10 <10 mg/kg TS 5 J LISO alifater >C10-C12 <20 mg/kg TS 5 J LISO alifater >C12-C16 <20 mg/kg TS 5 J LISO alifater >C5-C16* <30 mg/kg TS 5 N MISW alifater >C16-C35 52 mg/kg TS 5 J LISO aromater >C8-C10 <1 mg/kg TS 5 J LISO aromater >C10-C mg/kg TS 5 J LISO metylpyrener/metylfluorantener* 1.9 mg/kg TS 5 N LISO metylkrysener/metylbens(a)antracener* 1.2 mg/kg TS 5 N LISO aromater >C16-C mg/kg TS 5 J LISO bensen <0.01 mg/kg TS 5 J MISW toluen <0.05 mg/kg TS 5 J MISW etylbensen <0.05 mg/kg TS 5 J MISW m,p-xylen <0.05 mg/kg TS 5 J MISW o-xylen <0.05 mg/kg TS 5 J MISW xylener, summa* <0.05 mg/kg TS 5 N MISW TEX, summa* <0.1 mg/kg TS 5 N MISW naftalen mg/kg TS 5 J LISO acenaftylen mg/kg TS 5 J LISO acenaften <0.1 mg/kg TS 5 J LISO fluoren <0.1 mg/kg TS 5 J LISO fenantren mg/kg TS 5 J LISO antracen mg/kg TS 5 J LISO fluoranten mg/kg TS 5 J LISO pyren mg/kg TS 5 J LISO bens(a)antracen mg/kg TS 5 J LISO krysen mg/kg TS 5 J LISO bens(b)fluoranten mg/kg TS 5 J LISO bens(k)fluoranten mg/kg TS 5 J LISO bens(a)pyren mg/kg TS 5 J LISO dibens(ah)antracen mg/kg TS 5 J LISO benso(ghi)perylen mg/kg TS 5 J LISO indeno(123cd)pyren mg/kg TS 5 J LISO PAH, summa mg/kg TS 5 D LISO PAH, summa cancerogena* 11 mg/kg TS 5 N LISO PAH, summa övriga* 11 mg/kg TS 5 N LISO PAH, summa L* 0.67 mg/kg TS 5 N LISO PAH, summa M* 8.6 mg/kg TS 5 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 4 av 8

15 Bilaga , Kv Tor Rapport T Sida 5 (8) 76G2OBO3N4 Er beteckning ,2-0,7 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* 13 mg/kg TS 5 N LISO Er beteckning ,2-0,7 Provtagare Johan Lindenbaum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V ERJA As mg/kg TS 1 H ERJA Ba mg/kg TS 1 H ERJA Cd mg/kg TS 1 H ERJA Co mg/kg TS 1 H ERJA Cr mg/kg TS 1 H ERJA Cu mg/kg TS 1 H ERJA Hg <0.2 mg/kg TS 1 H ERJA Ni mg/kg TS 1 H ERJA Pb mg/kg TS 1 H ERJA V mg/kg TS 1 H ERJA Zn mg/kg TS 1 H ERJA TS_105 C 96.4 % 2 O KASO naftalen <0.1 mg/kg TS 3 J MISW acenaftylen <0.1 mg/kg TS 3 J MISW acenaften <0.1 mg/kg TS 3 J MISW fluoren <0.1 mg/kg TS 3 J MISW fenantren mg/kg TS 3 J MISW antracen <0.1 mg/kg TS 3 J MISW fluoranten mg/kg TS 3 J MISW pyren mg/kg TS 3 J MISW bens(a)antracen mg/kg TS 3 J MISW krysen mg/kg TS 3 J MISW bens(b)fluoranten mg/kg TS 3 J MISW bens(k)fluoranten mg/kg TS 3 J MISW bens(a)pyren mg/kg TS 3 J MISW dibens(ah)antracen <0.05 mg/kg TS 3 J MISW benso(ghi)perylen mg/kg TS 3 J MISW indeno(123cd)pyren mg/kg TS 3 J MISW PAH, summa mg/kg TS 3 D MISW PAH, summa cancerogena* 1.6 mg/kg TS 3 N MISW PAH, summa övriga* 1.5 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 1.3 mg/kg TS 3 N MISW PAH, summa H* 1.7 mg/kg TS 3 N MISW PCB 28 <0.002 mg/kg TS 4 J LISO PCB 52 <0.002 mg/kg TS 4 J LISO PCB 101 <0.002 mg/kg TS 4 J LISO PCB 118 <0.002 mg/kg TS 4 J LISO PCB 153 <0.002 mg/kg TS 4 J LISO PCB mg/kg TS 4 J LISO PCB 180 <0.002 mg/kg TS 4 J LISO PCB, summa 7* mg/kg TS 4 N LISO Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 5 av 8

16 Bilaga , Kv Tor Rapport T Sida 6 (8) 76G2OBO3N4 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-37% Rev Bestämning av polyklorerade bifenyler, PCB7. Mätningen utförs med GC-ECD. Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 6 av 8

17 Bilaga , Kv Tor Rapport T Sida 7 (8) 76G2OBO3N4 Metod Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev ERJA KASO LISO MISW Godkännare Erika Jansson Katia Soza Linda Söderberg Miryam Swartling D H J N O V Utf 1 För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 700 E-post: info.ta@alsglobal.com signerat av Sture Grägg Danderyd Sweden Tel: Fax: Client Service sture.gragg@alsglobal.com :16:59 7 av 8

18 Bilaga , Kv Tor Rapport T Sida 8 (8) 76G2OBO3N4 Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av Sture Grägg :16:59 Client Service sture.gragg@alsglobal.com 8 av 8

19 TUNNELGATAN BALDER STORA TRÄDGÅRDSGATAN LÅNGGATAN 7 2 TOR KYRKOGATAN LILLA TRÄDGÅRDSGATAN KYRKOESPLANADEN SÅGEN N 6 1 FREJ 14
