1 Översiktlig miljöteknisk undersökning av mark och grundvatten inom fastigheterna Kvarnliden 7 och 9, Varbergs kommun För: Varbergs kommun, Samhällsutvecklingskontoret Upprättad: Uppdrag: Structor Miljö Väst AB Org nr Kungsgatan Göteborg

2 Miljöteknisk markundersökning Sida 2 av Kvarnliden 7 & 9, Varbergs kommun Innehållsförteckning 1 BAKGRUND OCH SYFTE OMRÅDESBESKRIVNING OCH TIDIGARE UNDERSÖKNINGAR FÖRVÄNTAD FÖRORENINGSBILD PROVTAGNING OCH ANALYSER RESULTAT FÄLTOBSERVATIONER OCH FÖRORENINGSINDIKATIONER ANALYSRESULTAT JORD ANALYSRESULTAT GRUNDVATTEN UTVÄRDERING AV FÖRORENINGSSITUATIONEN SLUTSATSER OCH REKOMMENDATIONER Bilagor 1. Fältprotokoll jord med indikation och PID, XRF-mätningar. 2. Fältprotokoll grundvatten 3. Analysprotokoll ALS Scandinavia Structor Miljö Väst AB

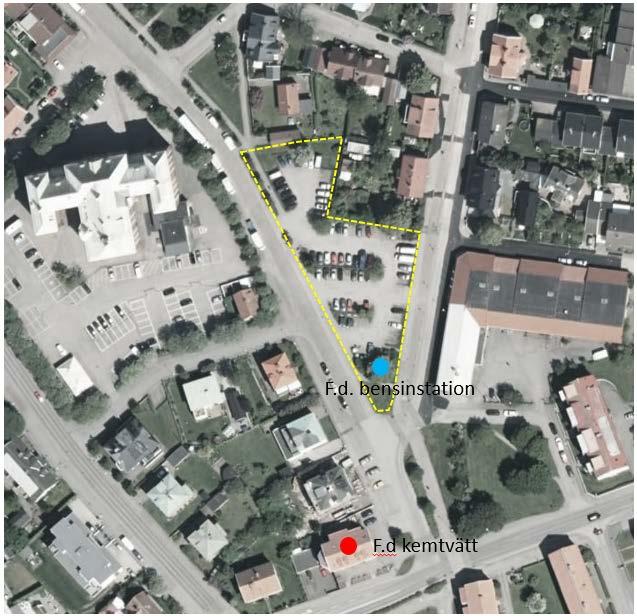

3 Miljöteknisk markundersökning Sida 3 av Kvarnliden 7 & 9, Varbergs kommun Bakgrund och syfte I samband med planarbetet för bostadsändamål inom fastigheterna Kvarnliden 7 och 9, se Figur 1 nedan, har Structor Miljö Väst AB (Structor) på uppdrag av Varbergs kommun genomfört en miljöteknisk markundersökning av fastigheterna. Fastigheterna utgör tillsammans en yta som är ca m 2 stor. I den södra delen av området har tidigare en bensinstation funnits. En mindre sanering utfördes i samband med avvecklingen. Strax söder om området har tidigare en kemtvätt funnits. Syftet med undersökningen är att påvisa ev. markföroreningar som kan innebära kostsamma eller omfattande saneringsåtgärder för att området ska kunna anses vara lämpligt för planerat ändamål (bostäder i flerbostadshus). Figur 1. Flygbild över området i centrala Varberg med Kvarnliden 7 och 9 markerad med gult. Inom fastigheterna har det funnits en bensinstation som avvecklats. Röd markering visar en f.d. kemtvätt. Structor Miljö Väst AB

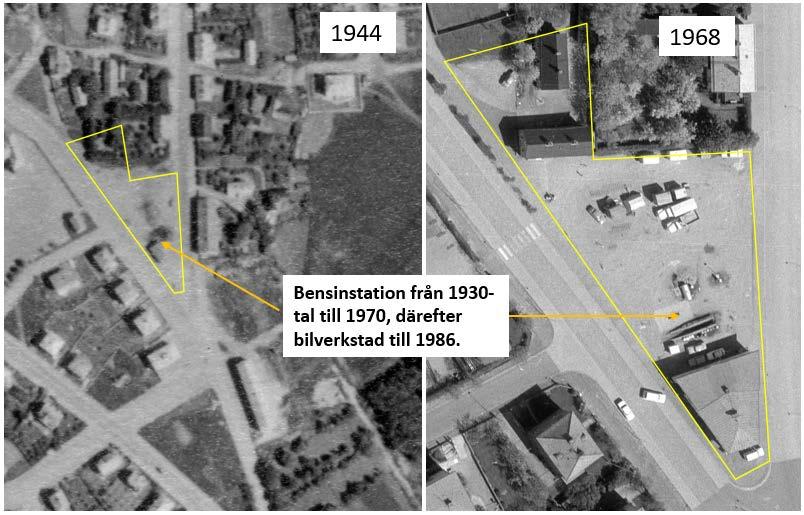

4 Miljöteknisk markundersökning Sida 4 av Kvarnliden 7 & 9, Varbergs kommun Områdesbeskrivning och tidigare undersökningar Inför den miljötekniska markundersökningen gjordes en historisk inventering av historiska flygbilder från Lantmäteriet. Rapporter från genomförd miljöteknisk markundersökning inom Kvarnliden 9 (Sandström 2003) inför saneringen av bensinstationen samt resultaten från Structor (2015) miljötekniska markundersökning av Mästaren 10 har granskats. Jordlagren i området består av svallsediment (sand, grus, silt, lera) och grusmaterial. Fast berg har observerats norr om området och jorddjupen bedöms vara begränsade, mellan 1-5 m. Den huvudsakliga grundvattenströmningen bedöms vara riktad mot havet i väster. På fastigheten Kvarnliden 9 har det funnits en bensinstation mellan 1930-tal till 1970-tal. Därefter fanns en bilverkstad på fastigheten, se flygbilderna nedan. Figur 2. Flygbilder från 1944 och 1968 då det fanns en bensinstation på Kvarnliden 9. Kemtvätten på fastigheten ca 50 söder om Kvarnliden 9, se Figur 3 nedan för lokalisering, har av Länsstyrelsen klassificerats till klass 2 enligt MIFO (stor risk för markföroreningar). Kemtvättar kan generellt ha hanterat klorerade lösningsmedel (PCE, perkloretylen) som är toxiska och spridningsbenägna. Det är dock oklart om klorerade lösningsmedel använts i tvättprocessen. En miljöteknisk markundersökning av fastigheten Mästaren 10 direkt öster om Kvarnliden 7 och 9 har genomförts av Structor Vid den undersökningen påträffades låga spårhalter av petroleumkolväten i grundvattnet, men inga halter av klorerade lösningsmedel uppmättes. Structor Miljö Väst AB

5 Miljöteknisk markundersökning Sida 5 av Kvarnliden 7 & 9, Varbergs kommun Spår av drivmedelsföroreningar i grundvatten. Låga halter, Figur 3. Flygbild från 1981 då lokalen för den f.d. bensinstationen användes som bilverkstad till Läget för den tidigare kemtvätten är markerad med en röd cirkel. I en undersökning från 2016 påträffades spår av drivmedelsföroreningar i angränsande fastighet, se blå cirkel. Halterna är låga och underskrider relevanta riktvärden. En mindre sanering genomfördes av SPIMFAB år Saneringen omfattade en mindre mängd (ca 8 ton) petroleumförorenad jord, se Figur 4 nedan. Det finns markförlagda (sandfyllda) cisterner kvar inom fastigheten. Structor Miljö Väst AB

6 Miljöteknisk markundersökning Sida 6 av Kvarnliden 7 & 9, Varbergs kommun Figur 4. Ritning efter utförd sanering En mindre mängd (8 ton) petroleumförorenad jord kring en oljeavskiljare samt en dieselcistern sanerades, se röd markering. Övriga cisterner har kvarlämnats i marken. De ska dock vara sandfyllda och kontrollerade. Av flygbilder och den historiska inventeringen för området kan följande konstateras: Bensinstation och verksamheter har funnits på fastigheten Kvarnliden 9 under lång tid, från 1930-talet och framåt. Det finns cisterner kvar i marken. Bensinförsäljningen upphörde i mitten av 1970-talet, dock bedrevs en bilverkstad fram till mitten av 1980-talet. Bensinstationen revs 1986 och en mindre marksanering utfördes I norra delen av undersökningsområdet (Kvarnliden 7) har det funnits två byggnader som rivits någon gång mellan Idag utgörs området av en parkering som är delvis asfalterad och delvis grusad. Här finns också en kommunal återvinningsstation. Structor Miljö Väst AB

7 Miljöteknisk markundersökning Sida 7 av Kvarnliden 7 & 9, Varbergs kommun Förväntad föroreningsbild Mot bakgrund av den historik som finns för området kan det inte uteslutas att det finns bensin/dieselrester kvar i marken. Bensinstationen har funnits under lång tid och endast en begränsad undersökning och sanering har utförts. De spår som påträffats i grundvattnet i angränsande fastighet öster om den tidigare bensinstationen indikerar att det kan finns markföroreningar kvar. Det är även vanligt att markytorna inom områden som haft långvarig verksamhet är lätt förorenade med olika metaller (zink, bly, koppar etc.) samt PAH. I det fall kemtvätten har hanterat och spill/läckt klorerade lösningsmedel kan det inte uteslutas att spår av klorerade lösningsmedel finns i grundvattnet. Planområdet ligger dock bedömt uppströms grundvattenriktningen från kemtvätten. Med utgångspunkt från den historiska inventeringen och de verksamheter som funnits på fastigheterna och dess närhet har följande föroreningshypotes formulerats: Det finns sannolikt bensin/dieselförorenad jord kvar sedan saneringen genomfördes Grundvattnet bedöms vara påverkat av oljekolväten. Där byggnaderna tidigare stått i den norra delen av området kan rivningsrester ha lämnats kvar på platsen och använts som fyllnadsmaterial. Markytorna är påverkade av långvarig verksamhet. Möjliga föroreningar är tungmetaller och PAH. Kemtvätten söder om aktuella fastigheter kan ha förorenat grundvattnet som möjligen kan ha spridit sig till de nu undersökta fastigheterna. Området är flackt. Förekommande asfalt kan vara äldre (innan 1970-talet) och det finns då en sannolikhet att den innehåller stenkolstjära. 4 Provtagning och analyser Den miljötekniska markundersökningen genomfördes i april 2017 av Isabelle Bengtsson, Structor, med personal från LL Geoteknik AB som genomförde borrningen. Totalt genomfördes skruvborrning för jordprovtagning i 14 punkter där grundvattenrör installerades i fem av punkterna, se provtagningsplanen i Figur 5 nedan. Provtagningen riktades mot den tidigare bensinstationen och kvarvarande cisterner samt placerades ut för att täcka in planområdet. Ett grundvattenrör placerades i södra delen för att påvisa ev. klorerade lösningsmedel från kemtvätten. Vid skruvborrningen uttogs prover på varje urskiljbart jordlager eller halvmetersvis. Jordprover som valdes ut för laboratorieanalys analyserades med avseende på tungmetaller, PAH, BTEX samt alifatiska och aromatiska kolväten. Både prover på misstänkt förorenat material och prover på förväntat rent material analyserades. Där förorening misstänkts (petroleumkolväten) har proverna screenats med fältinstrument PID. Fyra grundvattenprover analyserades med avseende på BTEX, alifater, aromater, PAH och MTBE. Ett grundvattenprov (GV14 i söder) analyserades med avseende på klorerade alifater. ALS Scandinavia AB anlitades för analys av proverna. Structor Miljö Väst AB

8 Miljöteknisk markundersökning Sida 8 av Kvarnliden 7 & 9, Varbergs kommun Figur 5. Provtagningsplan för Kvarnliden 7 och 9. 5 Resultat 5.1 Fältobservationer och föroreningsindikationer Ingen tjärasfalt påträffades inom de asfalterade ytorna. Asfaltslagret är generellt tunt, mellan 5-10 cm tjockt, och ligger på ett ca 1,2-2m lager av fyllnadsmaterial av grus och sand som ställvis innehåller mulljord. Tegel, slagg och betong har noterats i fyllningen i flera provpunkter. Petroleumlukt har noterats i två borrpunkter (S5 och S11). På östra långsidan av fastigheten påträffades berg ytligt på 1,2-1,8m djup och här kunde därför inget grundvattenrör installeras. Grundvattennivån är ca 1,5 m u my. Den naturliga jordarten som påträffats under fyllningen är siltig lerig sand eller grusig sand. I fältprotokollet i bilaga 1 och 2 finns alla fältanteckningar samt mätningar med PID och XRF. I figur 6-9 finns foton från provtagningen med borrbandvagn. Structor Miljö Väst AB

9 Miljöteknisk markundersökning Sida 9 av Kvarnliden 7 & 9, Varbergs kommun Figur 6. Grusig sand med inslag tegel och trä i provpunkt S13. Figur 7. Borrpunkt S5 med inslag slagg i ytlig fyllning (0,5-1m). Figur 8. Naturlig jord som det generellt såg ut inom området med siltig, sandig lera. Figur 9. Borrpunkt S11 med tegel på skruven. Här luktade fyllningen bensin från ca 1m. 5.2 Analysresultat jord Uppmätta föroreningshalter i jord har jämförts med Naturvårdsverkets generella riktvärden vid känslig markanvändning (KM, exempelvis bostäder) och mindre känslig markanvändning (MKM, t.ex. handel, industri och kontor). Analysresultaten har sammanställts i tabell 1-3 där uppmätta halter jämförs med riktvärdena för KM och MKM. Tabellerna har delats upp efter analyserad parameter. I tabell 1 redovisas tungmetaller och i tabell 2-3 redovisas alifater, aromater, BTEX och PAH. Endast relevanta parametrar som påträffats i halter över rapporteringsgränsen tas med i tabellen. Fullständiga analysresultat finns i bilaga 3. Structor Miljö Väst AB

10 Miljöteknisk markundersökning Sida 10 av Kvarnliden 7 & 9, Varbergs kommun Tabell 1. Sammanställning av analysresultat för jordprover som analyserats med avseende på tungmetaller. Halter i mg/kg TS jämförs med riktvärden för KM och MKM. Provpunkt Jordart/ material S1 0,5-1m F/ gr Sa S2 0,4-0,9m F/ gr, sa, mu S4 0-0,5m F/ gr Sa S8 0,5-1m F/ (mu) gr Sa S10 0,3-0,5m F/ mu gr Sa S11 1,5-1,7m (si) Sa S12 0,7-1m F/ (gr) mu Sa KM 1 MKM 1 Arsenik 1,86 1,06 0,718 2,15 1,38 <0,5 1, Barium 78,2 29,2 23,8 50,8 57,4 19,8 58, Kadmium <0,1 0,121 <0,1 0,336 <0,1 <0,1 0,574 0,8 12 Kobolt 17,8 1,44 1,68 1,5 1,83 1,19 2, Krom 22,9 4,84 3,02 4,67 4,89 3,51 6, Koppar 25,9 40,6 16,8 50,1 85,5 5,34 24, Kvicksilver <0,2 <0,2 <0,2 0,453 0,582 <0,2 <0,2 0,25 2,5 Nickel 8,9 2,77 1,52 2,55 3,09 1,79 3, Bly 14, , ,08 97, Vanadin 39,3 8,89 5,1 7,78 6,63 6,6 7, Zink 54, ,5 14,7 84, ) Naturvårdsverkets generella riktvärde för känslig markanvändning (KM), för exempelvis bostäder, samt riktvärde för mindre känslig markanvändning (MKM), för exempelvis gatumark och industriområden. Tabell 2. Sammanställning av analysresultat för jordprover som analyserats med avseende på alifater, aromater, BTEX och PAH. Halter i mg/kg TS jämförs med riktvärden för KM och MKM. Provpunkt Jordart/indikation S1 0,5-1m F/ gr Sa S2 0,4-0,9m F/ gr, sa, mu S4 2,4-2,8m (le) si Sa S5 2-2,5m F/Sa, Bensin? S8 0,5-1m F/ (mu) gr Sa KM MKM Alifater >C5-C8 <4,0 <4,0 <4, Alifater >C8-C10 <4,0 <4,0 <4, Alifater >C10-C12 <20 <20 < Alifater >C12-C16 <20 <20 < Alifater >C5-C16 <24 <24 < Alifater >C16-C35 <20 <20 < Aromater >C8-C10 <0,480 <0,480 <0, Aromater >C10-C16 <1,24 <1,24 <1, Aromater >C16-C35 <1,0 <1,0 <1, Bensen <0,010 <0,010 <0,010 0,012 0,04 Toluen <0,050 <0,050 <0, Etylbensen <0,050 <0,050 <0, Xylener <0,050 <0,050 <0, PAH L <0,15 <0,15 <0,15 <0,15 <0, PAH M <0,25 <0,25 <0,25 <0,25 9,5 3,5 20 PAH H <0,32 0,12 <0,32 <0,32 8, Structor Miljö Väst AB

11 Miljöteknisk markundersökning Sida 11 av Kvarnliden 7 & 9, Varbergs kommun Tabell 3. Sammanställning av analysresultat för jordprover som analyserats med avseende på alifater, aromater, BTEX och PAH. Halter i mg/kg TS jämförs med riktvärden för KM och MKM. Provpunkt Jordart/indikation S10 0,3-0,5m F/ mu gr Sa S11 1,4-1,5m F/ gr Sa Bensin? S11 1,5-1,7m (si) Sa Bensin? S11 2,4-2,7m le si Sa, Svag lukt S12 1,7-2m KM MKM Alifater >C5-C8 <4,0 <4,0 <4,0 <4, Alifater >C8-C10 10,2 <4,0 <4,0 <4, Alifater >C10-C <20 <20 < Alifater >C12-C < Alifater >C5-C < Alifater >C16-C < Aromater >C8-C10 0,081 <0,480 <0,480 <0, Aromater >C10-C16 5,37 <1,24 0,842 <1, Aromater >C16-C35 <1,0 <1,0 <1,0 <1, Bensen <0,010 <0,010 <0,010 <0,010 0,012 0,04 Toluen <0,050 <0,050 <0,050 <0, Etylbensen <0,050 <0,050 <0,050 <0, Xylener <0,050 <0,050 <0,050 <0, PAH L <0,15 <0,15 <0,15 <0,15 <0, PAH M <0,25 0,27 <0,25 <0,25 <0,25 3,5 20 PAH H 0,15 <0,32 <0,32 <0,32 <0, si Sa Av tabellerna framgår att det i stort sett alla prover på fyllning finns tungmetaller (och i ett prov PAH) i halter som överskrider riktvärdena för KM, men underskrider MKM. Även XRFmätningarna på fyllnadsmassorna visar på lätt förhöjda halter av metaller i nivåer överskridande KM, men lägre än MKM, se bilaga 1. Där det noterats en lukt av bensin (i S5 och S11) visar analysresultatet för S11 att halterna överskrider MKM i ett prov uttaget på ett skikt mellan 1,4-1,5 m u my. På större djup, under grundvattenytan, avtar halterna i jorden markant och underskrider KM. Halterna i den grusiga sanden i S5, där indikation noterades på djupet 2-2,5 m är, trots lukt, under rapporteringsgränsen. 5.3 Analysresultat grundvatten I Tabell 4 finns analysresultaten för grundvattenproverna sammanställda. Halterna jämförs med SPI:s riktvärden för inträngning av ångor i byggnader (bostäder). Endast relevanta parametrar eller parametrar som påträffats i halter över laboratoriets rapporteringsgräns tas med i sammanställningen, samtliga resultat finns i analysprotokollen, bilaga 3. Structor Miljö Väst AB

12 Miljöteknisk markundersökning Sida 12 av Kvarnliden 7 & 9, Varbergs kommun Tabell 4. Sammanställning av analysresultat för grundvattenprover. Halterna i µg/l jämförs med SPI:s förslag på riktvärden för grundvatten inom bensinstationer, med hänsyn till ångor in i byggnader. Provpunkt S1GV S5GV, lukt S11GV, lukt S14GV SPI ångor i byggnader 1 Alifater >C5-C8 <10 84 <10 < Alifater >C10-C12 < <10 25 Alifater >C12-C16 < <10 - Alifater >C5-C16 < <20 - Alifater >C16-C35 < <10 - Aromater >C8-C10 <0, ,6 0, Aromater >C10-C16 <0, ,8 0, Aromater >C16-C35 <1,0 49,5 <1,0 <1, MTBE <0.20 <0.20 <0.20 < Bensen <0,20 <0,20 <0,20 <0,20 50 Toluen <0,20 <0,20 <0,20 <0, Etylbensen <0,20 <0,20 <0,20 <0, Xylener <0,20 <0,20 <0,20 <0, PAH L 0, ,56 0, PAH M <0, ,67 2,5 10 PAH H <0, ,027 3,4 300 Tetrakloreten ,37 20* 1) SPI rekommendation. Efterbehandling av förorenade bensinstationer och dieselanläggningar, *Av Structor beräknat konservativt riktvärde för inträngning av ångor, utspädningsfaktor 1/100. Av tabellen framgår att förhöjda halter av petroleumkolväten (alifater och aromater) samt PAH har uppmätts i grundvattenprovet i S5. Halterna i grundvattnet överskrider för några föroreningar de nivåer där det kan finnas risk för inträngning av ångor i byggnader. I S11, där det noterades en lukt av bensin, är halterna förhöjda men underskrider riktvärdena för inträngning av ångor. I S14 där det inte påträffades någon direkt bensinlukt i jord eller grundvatten är halterna av PAH något förhöjda. I S14 påvisades även tetrakloreten (klorerade lösningsmedel) i halter över rapporteringsgränsen, men underskridande ett konservativt beräknat riktvärde avseende inträngning av ångor till bostäder (beräknat med utspädning mellan grundvatten och inomhusluft på 1/100, lågriskvärde avseende tetrakloreten för inandning av luft på 0,2 mg/m 3 och Henrys konstant 1). 6 Utvärdering av föroreningssituationen Utförd undersökning visar följande: Inom det tidigare bensinstationsområdet (ca 700 m 2 ) finns rester av drivmedel kvar i marken. Det ska även finnas markförlagda (sandfyllda) cisterner inom södra delen. Ställvis är halterna så pass höga att saneringsåtgärder krävs för att möjliggöra byggnation av flerbostadshus, se rödmarkerat område i Figur 10 nedan. Observera att det även finns opåverkade massor inom området, men att en sortering och avgränsning av förorenade massor lämpligen utförs i samband med markarbeten. Structor Miljö Väst AB

13 Miljöteknisk markundersökning Sida 13 av Kvarnliden 7 & 9, Varbergs kommun Markytorna inom området är generellt påverkade av tidigare verksamheter. Föreningshalterna (främst bly, men även PAH) överskrider KM, men är lägre än MKM. I samband med grundläggnings- och markarbeten bör dessa massor inte återanvändas inom området planområdet utan omhändertas externt som s.k. MKM-massor. En återanvändning av massorna för exempelvis bullervallar, anläggning av industrimark eller dylikt skulle vara möjligt. En sådan återanvändning är anmälningspliktig och kräver godkännande av aktuell myndighet för anläggningen. Låga halter av klorerade lösningsmedel har uppmätts i grundvattenröret längst i söder på fastigheten (S14GV), närmast kemtvätten. Det är inte sannolikt att det finns högre halter inom aktuellt planområde, längre ifrån kemtvätten, och förekomsten av klorerade lösningsmedel bedöms inte vara dimensionerande för risker eller saneringsbehov. Figur 10. Utvärdering av föroreningssituationen. Structor Miljö Väst AB

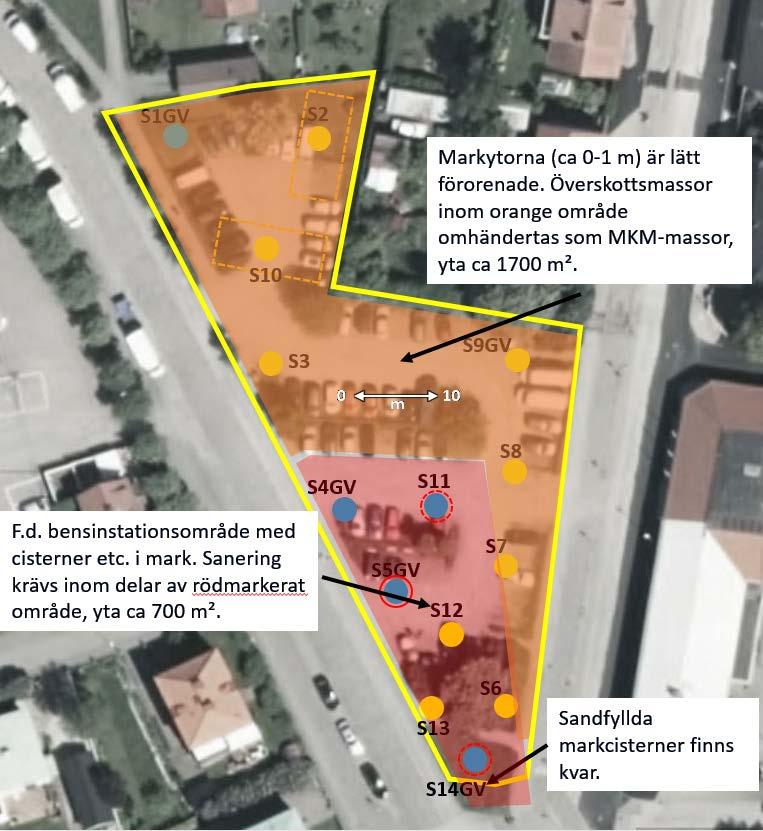

14 Miljöteknisk markundersökning Sida 14 av Kvarnliden 7 & 9, Varbergs kommun Slutsatser och rekommendationer Inom fastigheterna Kvarnliden 7 och 9 i Varberg har bensinförorenad jord påträffats i södra delen av planområdet (Kvarnliden 9). I övrigt på fastigheten är ytlig fyllning lätt kontaminerad av tungmetaller och i vissa fall PAH i halter mellan KM och MKM. Utbredningen av bensiföroreningen är sannolikt begränsad då inga noteringar om bensinlukt har gjorts i andra punkter än S5 och S11. Halterna i S5 var dessutom låga för ämnen kopplade till bensinlukt. Inför bostadsbyggande kommer förorenade massor att behöva schaktas upp och tas om hand. Där petroleumförorenad jord påträffats behöver massorna schaktas upp för att det inte ska finnas en risk för inträngning av ångor i byggnader. Så som fastigheten används idag, som parkeringsplats, utgör uppmätta föroreningshalter inte några hälsorisker. Saneringsåtgärder utförs lämpligen i samband med att arbeten utförs för planerade grundläggningsoch markarbeten. För saneringen krävs ytterligare avgränsningar och sortering av förorenade massor i fält, vattenrening samt externt omhändertagande hos godkänd mottagare. Saneringen och andra markarbeten inom planområdet är anmälningspliktiga till miljöförvaltningen i Varberg. Denna rapport bör delges miljöförvaltningen i Varbergs kommun som en upplysning att förorenad jord påträffats i samband med den genomförda miljötekniska markundersökningen. Structor Miljö Väst AB Göteborg Fredric Engelke Isabelle Bengtsson Structor Miljö Väst AB

15 Bilaga 1 Fältprotokoll jord

16 Miljöteknisk markundersökning Kvarnliden 7 och 9, Varbergs kommun Bilaga 1. Fältprotokoll jord Provpunkt S1 S2 S3 S4 S5 S6 S7 S8 Nivå (m u my) Jordart/material Färg Indikation Provnivå (m u my) PID As Cu Pb Zn KM ,5 F/ gr Sa Mörkbrun 0-0,5 5, Inslag slagg? 0,5-1 1,5-2 (si) Sa f Grå Stört/inget på skruv mellan 1-1,5, oklart var si Sa börjar 1, ,8 si le Sa 2,1-2,6 2,8- si sa Le mn Grå 2, ,4 F/ gr Sa Brun 0-0,4 <LOD <LOD ,4-1,4 1,4- F/ gr, sa, mu (gr) si Sa Mörkbrun Brun/ljusbrun Inslag tegel 0,4-0,9 1-1,4 <LOD <LOD 14,7 29,5 1,4-1,9 2-2,5 0-0,05 0,05-1 Asfalt F/ gr Sa Svart Mörkbrun Bitumen 0-0,05 0,05-0,5 <LOD ,5-1 <LOD ,7 F/? Sa Ljusbrun 1-1,5 <LOD <LOD 11,4 18,1 1,7-2,2 si Sa Grå 1,7-2 2,2-2,5 si Sa le Grå 2,2-2,5 2,5- si Sa Grå 2,5-3 Inslag tegel 0-0,5 0-1,4 F/ gr Sa Mörkbrun 0,5-1 <LOD ,4 <LOD ,4-2 F/ (gr) Sa Ljusbrun Bruna skikt 1,4-1,9 <LOD <LOD 11,6 14,8 2- (le) si Sa Grå 2-2,4 Borrstopp 2,8m, berg 2,4-2,8 0-0,5 F/ gr Sa Brun 0-0,4 <LOD 22 29,8 53 0,5-0,7 F/ slagg Svart 0,5-0,7 5, ,7-1 <LOD 20 25,3 62 0,7-2 F/ gr Sa Brun Inslag slagg 1-1,5 <LOD , F/ (gr) Sa Grå/brun Bensinlukt. Borrstopp på 2,5m, berg 2-2, ,4 F/ Mu Mörkbrun 0-0,4 <LOD Inslag slagg och tegel 0,4-0,7 <LOD ,4-2 F/ gr Sa Brun 0,7-1 <LOD ,5 <LOD <LOD 43 25,9 1,5-2 <LOD 12 35, si le Sa Grå 2-2,5 Borrstopp på 3m, förmodligen berg 2, ,3 F/ gr Sa Brun 0-0,3 <LOD ,3-1,1 F/ mu gr Sa Mörkbrun Inslag tegel 0,3-0,7 <LOD Inslag tegel 0,7-1,1 <LOD ,1-1,3 F/ mu Sa Brun Inslag tegel 1,1-1,3 <LOD ,3- (gr) Sa Brun Borrstopp på 1,5m, berg 1,5-1,5 0-0,5 F/ gr Sa Brun 0-0,5 <LOD Tegel 0,5-1 0,5- F/ (mu) gr Sa Mörkbrun Tegel 1-1,4 <LOD Tegel. Borrstopp på 1,8m, berg 1,4-1,8 <LOD

17 Miljöteknisk markundersökning Kvarnliden 7 och 9, Varbergs kommun Bilaga 1. Fältprotokoll jord Provpunkt S9 S10 S11 S12 S13 S14 Nivå (m u my) Jordart/material Färg Indikation Provnivå (m u my) PID As Cu Pb Zn 0-0,1 F/ gr Sa Brun 0-0,1 <LOD 18 20,2 73 0,1- F/ mu gr Sa Mörkbrun Inslag tegel 0,1-0,5 <LOD Borrstopp på 1,2m, berg 0,5-1 <LOD 14 29, ,3 F/ Sa Brun 0-0,3 <LOD ,3-0,5 F/ mu gr Sa Mörkbrun Inslag tegel och betong 0,3-0,5 0,5-1 F/ Sa Brun 0,5-1 <LOD 14 26,1 17,6 1-1,6 F/ Sa Ljusbrun 1-1,5 <LOD <LOD 12,8 6,4 1,6-2,3 F/ gr Sa Mörkbrun 1,6-2 2,3- (le) si Sa Grå Stört 2,2-2,4 2,4-2,9 0-0,5 F/ gr Sa Brun 0-0,5 <LOD ,5-0,8 F/ mu gr Sa Mörkbrun Tegel 0,5-0,8 <LOD ,8-1 F/ tegel Orange 0,8-1 <LOD ,5 F/ mu gr Sa Mörkbrun Tegel. Svag lukt bensin 1-1,4 55 5, Tegel. Bensinlukt 1,4-1,5 215 Bensinlukt 1-1, ,5-2 (si) Sa Grå Bensinlukt 1,5-1,7 165 Svag bensinlukt 1, Svag bensinlukt 2-2, le si Sa Grå Viss bensinlukt. Borrstopp på 2,7m, berg 2,4-2, ,4 F/ gr Sa Brun Tegel 0-0,4 <LOD ,4-0,7 F/ mu gr Sa Mörkbrun Tegel 0,4-0,7 <LOD ,7-1,5 F/ (gr) mu Sa Mörkbrun Inslag slagg och tegel 0,7-1 Inslag tegel 1-1,5 5, ,5-1,7 1,7- (si) Sa si Sa Brun Grå 1,5-1,7 1, ,5 2,5-3 Inslag tegel 0-0,5 <LOD ,5 F/ mu gr Sa Mörkbrun 0,5-1 <LOD Tegel, glas 1-1,5 <LOD , F/ (mu) gr Sa si le Sa Brun Grå Tegel 1, ,5 2, ,1 F/ Mu Mörkbrun 0-0,1 3, ,8 41 Inslag tegel 0,1-0,5 <LOD ,1-1,6 F/ (gr) mu Sa Brun 0,5-1 <LOD 16 32, ,5 <LOD ,6-2 F/ (gr) Sa Brun 1, ,4 le si Sa Grå 2-2,4 2,4- si le Sa Grå Borrstopp (berg) på 2,8m 2,4-2,8

18 Bilaga 2 Fältprotokoll grundvatten

19 Miljöteknisk markundersökning Kvarnliden 7 och 9, Varbergs kommun Bilaga 2. Fältprotokoll grundvatten Total rörlängd (m) Rör över kant (m u ök rör) Filterlängd (m) ph Provpunkt Grundvattenyta (m u rök) Konduktivitet Temperatur vatten Kommentar S1GV 2, ,6 6, S4GV 2, ,7 7, ,8 S5GV 2, ,55 7, ,6 Bensinlukt S11GV 2, ,65 5, ,1 Bensinlukt. Grundvattenyta vid provtagning 2 m u my S14GV 3 0,2 1 2,2 6, ,9

20 Bilaga 3 Analyser

21 Sida1(15) T JR9HVFQ5D5 Ankomstdatum Structor Miljö Väst AB Utfärdad Isabelle Bengtsson Projekt Varberg Kvarnliden Bestnr Kungsgatan Göteborg Analys av fast prov Er beteckning S1 0,5-1m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C16 <20 mg/kg TS 2 1 AKR alifater >C5-C16* <24 mg/kg TS 2 1 AKR alifater >C16-C35 <20 mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C16 <1.24 mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

22 Sida2(15) T JR9HVFQ5D5 Er beteckning S1 0,5-1m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

23 Sida3(15) T JR9HVFQ5D5 Er beteckning S2 0,4-0,9m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 3 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten <0.100 mg/kg TS 3 1 AKR pyren <0.100 mg/kg TS 3 1 AKR bens(a)antracen <0.050 mg/kg TS 3 1 AKR krysen <0.050 mg/kg TS 3 1 AKR bens(b)fluoranten mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren <0.050 mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren mg/kg TS 3 1 AKR PAH, summa 16* 0.12 mg/kg TS 3 1 AKR PAH, summa cancerogena* 0.12 mg/kg TS 3 1 AKR PAH, summa övriga* <0.45 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* <0.25 mg/kg TS 3 1 AKR PAH, summa H* 0.12 mg/kg TS 3 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

24 Sida4(15) T JR9HVFQ5D5 Er beteckning S4 0-0,5m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

25 Sida5(15) T JR9HVFQ5D5 Er beteckning S4 2,4-2,8m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C16 <20 mg/kg TS 2 1 AKR alifater >C5-C16* <24 mg/kg TS 2 1 AKR alifater >C16-C35 <20 mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C16 <1.24 mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

26 Sida6(15) T JR9HVFQ5D5 Er beteckning S5 2-2,5m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C16 <20 mg/kg TS 2 1 AKR alifater >C5-C16* <24 mg/kg TS 2 1 AKR alifater >C16-C35 <20 mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C16 <1.24 mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

27 Sida7(15) T JR9HVFQ5D5 Er beteckning S8 0,5-1m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 3 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren mg/kg TS 3 1 AKR antracen mg/kg TS 3 1 AKR fluoranten mg/kg TS 3 1 AKR pyren mg/kg TS 3 1 AKR bens(a)antracen mg/kg TS 3 1 AKR krysen mg/kg TS 3 1 AKR bens(b)fluoranten mg/kg TS 3 1 AKR bens(k)fluoranten mg/kg TS 3 1 AKR bens(a)pyren mg/kg TS 3 1 AKR dibens(ah)antracen mg/kg TS 3 1 AKR benso(ghi)perylen mg/kg TS 3 1 AKR indeno(123cd)pyren mg/kg TS 3 1 AKR PAH, summa 16* 18 mg/kg TS 3 1 AKR PAH, summa cancerogena* 7.7 mg/kg TS 3 1 AKR PAH, summa övriga* 11 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* 9.5 mg/kg TS 3 1 AKR PAH, summa H* 8.9 mg/kg TS 3 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

28 Sida8(15) T JR9HVFQ5D5 Er beteckning S10 0,3-0,5m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 3 1 AKR naftalen <0.100 mg/kg TS 3 1 AKR acenaftylen <0.100 mg/kg TS 3 1 AKR acenaften <0.100 mg/kg TS 3 1 AKR fluoren <0.100 mg/kg TS 3 1 AKR fenantren <0.100 mg/kg TS 3 1 AKR antracen <0.100 mg/kg TS 3 1 AKR fluoranten <0.100 mg/kg TS 3 1 AKR pyren <0.100 mg/kg TS 3 1 AKR bens(a)antracen <0.050 mg/kg TS 3 1 AKR krysen <0.050 mg/kg TS 3 1 AKR bens(b)fluoranten mg/kg TS 3 1 AKR bens(k)fluoranten <0.050 mg/kg TS 3 1 AKR bens(a)pyren <0.050 mg/kg TS 3 1 AKR dibens(ah)antracen <0.050 mg/kg TS 3 1 AKR benso(ghi)perylen <0.100 mg/kg TS 3 1 AKR indeno(123cd)pyren mg/kg TS 3 1 AKR PAH, summa 16* 0.15 mg/kg TS 3 1 AKR PAH, summa cancerogena* 0.15 mg/kg TS 3 1 AKR PAH, summa övriga* <0.45 mg/kg TS 3 1 AKR PAH, summa L* <0.15 mg/kg TS 3 1 AKR PAH, summa M* <0.25 mg/kg TS 3 1 AKR PAH, summa H* 0.15 mg/kg TS 3 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

29 Sida9(15) T JR9HVFQ5D5 Er beteckning S11 1,4-1,5m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C mg/kg TS 2 1 AKR alifater >C10-C mg/kg TS 2 1 AKR alifater >C12-C mg/kg TS 2 1 AKR alifater >C5-C16* 590 mg/kg TS 2 1 AKR alifater >C16-C mg/kg TS 2 1 AKR aromater >C8-C mg/kg TS 2 1 AKR aromater >C10-C mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* 0.27 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* 0.27 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* 0.27 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

30 Sida 10 (15) T JR9HVFQ5D5 Er beteckning S11 1,5-1,7m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As <0.5 mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd <0.1 mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C mg/kg TS 2 1 AKR alifater >C5-C16* 28 mg/kg TS 2 1 AKR alifater >C16-C mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C16 <1.24 mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

31 Sida 11 (15) T JR9HVFQ5D5 Er beteckning S11 1,5-1,7m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.32 mg/kg TS 2 1 AKR Er beteckning S11 2,4-2,7m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C mg/kg TS 2 1 AKR alifater >C5-C16* 24 mg/kg TS 2 1 AKR alifater >C16-C mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

32 Sida 12 (15) T JR9HVFQ5D5 Er beteckning S12 0,7-1m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V VITA As mg/kg TS 1 H VITA Ba mg/kg TS 1 H VITA Cd mg/kg TS 1 H VITA Co mg/kg TS 1 H VITA Cr mg/kg TS 1 H VITA Cu mg/kg TS 1 H VITA Hg <0.2 mg/kg TS 1 H VITA Ni mg/kg TS 1 H VITA Pb mg/kg TS 1 H VITA V mg/kg TS 1 H VITA Zn mg/kg TS 1 H VITA Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

33 Sida 13 (15) T JR9HVFQ5D5 Er beteckning S12 1,7-2m Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 2 1 AKR alifater >C5-C8 <4.0 mg/kg TS 2 1 AKR alifater >C8-C10 <4.0 mg/kg TS 2 1 AKR alifater >C10-C12 <20 mg/kg TS 2 1 AKR alifater >C12-C16 <20 mg/kg TS 2 1 AKR alifater >C5-C16* <24 mg/kg TS 2 1 AKR alifater >C16-C35 <20 mg/kg TS 2 1 AKR aromater >C8-C10 <0.480 mg/kg TS 2 1 AKR aromater >C10-C16 <1.24 mg/kg TS 2 1 AKR metylpyrener/metylfluorantener <1.0 mg/kg TS 2 1 AKR metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 2 1 AKR aromater >C16-C35 <1.0 mg/kg TS 2 1 AKR bensen <0.010 mg/kg TS 2 1 AKR toluen <0.050 mg/kg TS 2 1 AKR etylbensen <0.050 mg/kg TS 2 1 AKR m,p-xylen <0.050 mg/kg TS 2 1 AKR o-xylen <0.050 mg/kg TS 2 1 AKR xylener, summa <0.050 mg/kg TS 2 1 AKR TEX, summa* <0.10 mg/kg TS 2 1 AKR naftalen <0.100 mg/kg TS 2 1 AKR acenaftylen <0.100 mg/kg TS 2 1 AKR acenaften <0.100 mg/kg TS 2 1 AKR fluoren <0.100 mg/kg TS 2 1 AKR fenantren <0.100 mg/kg TS 2 1 AKR antracen <0.100 mg/kg TS 2 1 AKR fluoranten <0.100 mg/kg TS 2 1 AKR pyren <0.100 mg/kg TS 2 1 AKR bens(a)antracen <0.080 mg/kg TS 2 1 AKR krysen <0.080 mg/kg TS 2 1 AKR bens(b)fluoranten <0.080 mg/kg TS 2 1 AKR bens(k)fluoranten <0.080 mg/kg TS 2 1 AKR bens(a)pyren <0.080 mg/kg TS 2 1 AKR dibens(ah)antracen <0.080 mg/kg TS 2 1 AKR benso(ghi)perylen <0.080 mg/kg TS 2 1 AKR indeno(123cd)pyren <0.080 mg/kg TS 2 1 AKR PAH, summa 16* <0.72 mg/kg TS 2 1 AKR PAH, summa cancerogena* <0.28 mg/kg TS 2 1 AKR PAH, summa övriga* <0.44 mg/kg TS 2 1 AKR PAH, summa L* <0.15 mg/kg TS 2 1 AKR PAH, summa M* <0.25 mg/kg TS 2 1 AKR PAH, summa H* <0.32 mg/kg TS 2 1 AKR Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

34 Sida 14 (15) T JR9HVFQ5D5 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av metylpyrener/metylfluorantener och metylkrysener/metylbens(a)antracener. Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt direktiv från Naturvårdsverket oktober Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev AKR VITA Godkännare Viktoria Takacs Utf 1 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt E-post: info.ta@alsglobal.com signerat av :44:23

35 Sida 15 (15) T JR9HVFQ5D5 H V Utf 1 Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :44:23

36 Sida1(7) T JVKHCKRHJ2 Ankomstdatum Structor Miljö Väst AB Utfärdad Isabelle Bengtsson Projekt Varberg Kvarnliden Bestnr Kungsgatan Göteborg Analys av grundvatten Er beteckning S1GV Provtagare Isabelle Bengtsson Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign alifater >C5-C8 <10 μg/l 1 1 WIDF alifater >C8-C10 <10 μg/l 1 1 WIDF alifater >C10-C12 <10 μg/l 1 1 WIDF alifater >C12-C16 <10 μg/l 1 1 WIDF alifater >C5-C16* <20 μg/l 1 1 WIDF alifater >C16-C35 <10 μg/l 1 1 WIDF aromater >C8-C10 <0.30 μg/l 1 1 WIDF aromater >C10-C16 <0.775 μg/l 1 1 WIDF metylpyrener/metylfluorantener <1.0 μg/l 1 1 WIDF metylkrysener/metylbens(a)antracener <1.0 μg/l 1 1 WIDF aromater >C16-C35 <1.0 μg/l 1 1 WIDF bensen <0.20 μg/l 1 1 WIDF toluen <0.20 μg/l 1 1 WIDF etylbensen <0.20 μg/l 1 1 WIDF m,p-xylen <0.20 μg/l 1 1 WIDF o-xylen <0.20 μg/l 1 1 WIDF xylener, summa* <0.20 μg/l 1 1 WIDF naftalen μg/l 1 1 WIDF acenaftylen <0.010 μg/l 1 1 WIDF acenaften <0.010 μg/l 1 1 WIDF fluoren <0.010 μg/l 1 1 WIDF fenantren <0.010 μg/l 1 1 WIDF antracen <0.010 μg/l 1 1 WIDF fluoranten <0.010 μg/l 1 1 WIDF pyren <0.010 μg/l 1 1 WIDF bens(a)antracen <0.010 μg/l 1 1 WIDF krysen <0.010 μg/l 1 1 WIDF bens(b)fluoranten <0.010 μg/l 1 1 WIDF bens(k)fluoranten <0.010 μg/l 1 1 WIDF bens(a)pyren <0.010 μg/l 1 1 WIDF dibenso(ah)antracen <0.010 μg/l 1 1 WIDF benso(ghi)perylen <0.010 μg/l 1 1 WIDF indeno(123cd)pyren <0.010 μg/l 1 1 WIDF PAH, summa 16* μg/l 1 1 WIDF PAH, summa cancerogena* <0.035 μg/l 1 1 WIDF PAH, summa övriga* μg/l 1 1 WIDF PAH, summa L* μg/l 1 1 WIDF PAH, summa M* <0.025 μg/l 1 1 WIDF PAH, summa H* <0.040 μg/l 1 1 WIDF MTBE <0.20 μg/l 2 1 WIDF Webb: E-post: info.ta@alsglobal.com Dokumentet är godkänt och digitalt signerat av :40:58
