1 RAPPORT SÖDERTÄLJE KOMMUN Brunnsäng UPPDRAGSNUMMER ÖVERSIKTLIG MARKUNDERSÖKNING SWECO ENVIRONMENT AB STOCKHOLM MILJÖ OCH FASTIGHET OSCAR FOGELBERG ANNA BÄCKSTRÖM GUNILLA THEORIN repo001.docx

2 Sammanfattning Sweco Environment AB har tillsammans med Sweco Civil AB genomfört en översiktlig markundersökning på uppdrag av Södertälje kommun, inför framtida exploatering av området Brunnsäng. Miljöprovtagningen genomfördes i samband med en geoteknisk utredning samt undersökning av grundläggningsförhållandet i området. Området utreds inför möjlig exploatering av bostäder. Samtliga analyserade jordprov inom området Brunnsäng uppmätte låga föroreningshalter under laboratoriets rapporteringsgränser samt Naturvårdsverkets riktvärden för Känslig markanvändning. Detta innebär att markkvaliteten ej begränsar valet av kommande markanvändning såsom bostäder. repo001.docx RAPPORT BRUNNSÄNG SEOSFO \\sestofs010\projekt\2176\ _brunnsäng\000\10_arbetsmaterial\dokument\miljö\rapport brunnsäng seosfo.docx

3 Innehållsförteckning 1 Inledning 1 2 Genomförande 1 3 Bedömningsgrunder 1 4 Resultat 2 5 Slutsats 2 Bilagor BILAGA 1: BILAGA 2: BILAGA 3: Översiktskarta Fältanteckningar Analysprotokoll repo001.docx RAPPORT BRUNNSÄNG SEOSFO \\sestofs010\projekt\2176\ _brunnsäng\000\10_arbetsmaterial\dokument\miljö\rapport brunnsäng seosfo.docx

4

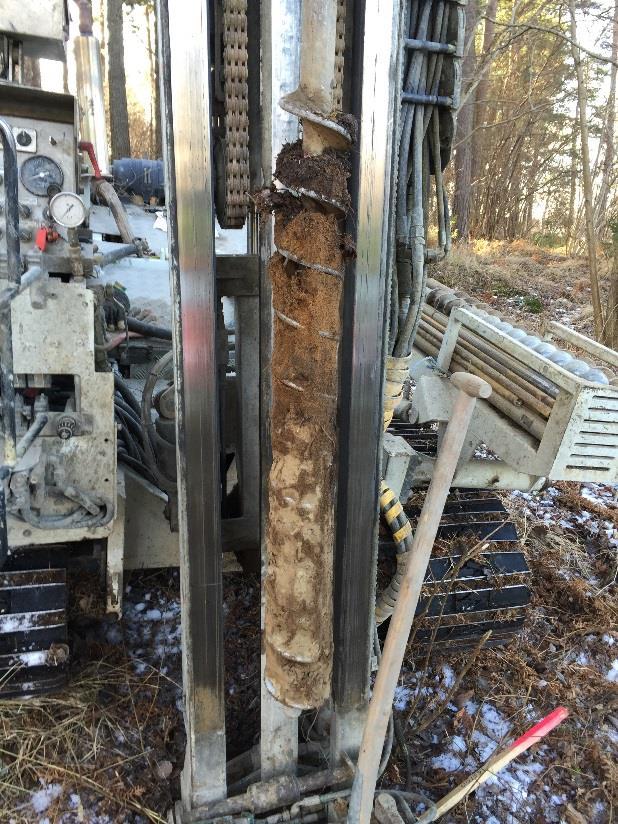

5 1 Inledning Sweco Environment AB har tillsammans med Sweco Civil AB genomfört en översiktlig markundersökning på uppdrag av Södertälje kommun, inför framtida exploatering av området Brunnsäng. Miljöprovtagningen genomfördes i samband med en geoteknisk utredning samt undersökning av grundläggningsförhållandet i området. Det utredda området bedömdes till cirka 0,3 ha stort, se bilaga 1. 2 Genomförande Provtagning skedde i fem (5) slumpmässigt utvalda punkter i området och utfördes med jordskruv och borrbandvagn. Provtagning av jord utfördes för att undersöka förekomst av eventuella fyllnadsmassor eller föroreningshalter. Borrprover i djupled togs ned till förmodat berg. Uppmätt jordmäktighet, i de fem punkterna varierade mellan 1,5-2,5 meter. Vid provtagningen fördes fältprotokoll där fältbedömda jordarter, nivåer samt eventuella lukt- och synintryck noterades, se bilaga 2. Valet av jordprover som skickades till analys anpassades efter höjdnivå samt jordlager. Efter provtagningen återställdes marken i sådant skick att markanvändning kunde återupptas. Totalt skickades sex (6) jordprover till analys på laboratorium. Proverna analyserades med avseende på metaller, alifater, aromater och PAH. För två (2) av jordproven utfördes screeninganalys, där ett större urval av organiska ämnen identifieras. 3 Bedömningsgrunder Vid bedömning av analysresultaten för jord har generella riktvärden för förorenad mark, framtagna av Naturvårdsverket, använts. Värdena anger en nivå där risker för negativ påverkan på människor eller miljö inte bedöms föreligga vid angiven markanvändning. Naturvårdsverkets riktvärden för förorenad mark är utarbetade för två typer av markanvändning (Naturvårdsverket, 2009): KM, Känslig markanvändning, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM, Mindre känslig markanvändning, där markkvaliteten begränsar val av markanvändning till exempelvis kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. För området Brunnsäng kommer bedömningsgrunden Känslig markanvändning att följas. 1(2) repo001.docx RAPPORT BRUNNSÄNG SEOSFO \\sestofs010\projekt\2176\ _brunnsäng\000\10_arbetsmaterial\dokument\miljö\rapport brunnsäng seosfo.docx

6 4 Resultat Fältobservationer vid provtagningarna för Brunnsäng visade främst på naturliga jordlager i form av mulljord, sand och grus. I det översta marklagret i punkten 16S108 fanns inslag av tegel. Både resultaten från screeninganalysen av jordprov, samt analysresultat för övriga organiska ämnen i jordprov understeg laboratoriets rapporteringsgränser, se bilaga 3. Samtliga uppmätta metallhalter i jordproverna var lägre än Naturvårdsverkets generella riktvärden för Känslig markanvändning, se tabell 1. För området Brunnsäng har därmed inga föroreningar med negativ inverkan på människa, djur eller ekosystem kunnat identifieras, vilket innebär att markkvaliteten inte begränsar valet av markanvändning. Tabell 1. Uppmätta metallhalter i jordprover i mg/kg TS. Färgerna motsvarar Naturvårdsverkets generella riktvärden och multiplar av riktvärdena för Känslig markanvändning (KM) och Mindre känslig markanvändning (MKM), samt Avfall Sveriges förslag på haltgräns för farligt avfall. Fullständiga resultat ses i bilaga 3. <KM , , KM-MKM , MKM-2MKM MKM-5MKM , MKM-FA >FA >1000 >10000 >1000 >100 >10000 >2500 >1000 >1000 >2500 >10000 >2500 Prov As Ba Cd Co Cr Cu Hg Ni Pb V Zn TS % 16S105:0-1 3,49 11,2 <0.1 1,96 12,7 2,51 <0.2 4,49 5,23 14,1 17,7 91,7 16S106:0-1 4,41 11,9 <0.1 2,67 13,2 2,06 <0.2 5,44 5,2 13,5 22,4 91,6 16S108:0-1 2,14 36,1 <0.1 5,2 17,2 9,75 <0.2 6,5 9,4 22,7 43,1 86,8 16S108:1,5-2 2,27 30,7 0,11 3,74 19,2 8,62 <0.2 7,13 10,3 17,8 47,4 87,8 16S103:0-0,5 <0.5 15,7 <0.1 1,76 6,73 0,974 <0.2 2,49 5,67 8,35 23,8 91,8 16S100:0-0,5 < ,2 <0.10 2,12 7,4 1,53 <0.2 2,6 6,5 11,2 18,5 89,8 5 Slutsats Då provtagna och analyserade jordprov inom området Brunnsäng hade uppmätta låga metallhalter samt halter av oljeprodukter under laboratoriets rapporteringsgränser samt under Naturvårdsverkets riktvärden för Känslig markanvändning, innebär det att markkvaliteten ej begränsar valet av kommande markanvändning såsom bostäder. 2(2) repo001.docx RAPPORT BRUNNSÄNG SEOSFO \\sestofs010\projekt\2176\ _brunnsäng\000\10_arbetsmaterial\dokument\miljö\rapport brunnsäng seosfo.docx

7 Geoteknisk borrning i vertikala borrhål med följande metoder: 16S100: Jb2, Hfa, Skr, Miljö 16S101: Jb2 16S102: Jb2 16S103: Jb2, Miljö 16S104: Jb2 16S105: Jb2, Hfa, Skr, Miljö 16S106: Jb2, Miljö 16S107: Jb2, Skr, Miljö 16S108: Jb2 16S109: Jb2 Grundvattenrör: 16S103GW (PEH-rör) Vid frågor, kontakta: - Victor Stenberg, Sweco Positioneringssystem: Sweref 99, 1800 Höjdsystem: RH2000 SWECO CIVIL AB Gjörwellsgatan 22, Box 34044, Stockholm

8 Brunnsäng BILAGA 2 Sammanställning fältanteckningar Skruvprovtagning Provtagare: Oscar Fogelberg, Gunilla Theorin Borrbandvagnsförare: Göran Forssman Väderförhållanden: 29/2: Sol, vindstilla, 5 C. 1/3: Sol, vindstilla, 1 C. Datum Provpunkt Nivå Jordart Anmärkning S ,0 Mu (0-0,1) Saf Varvig rostfärgad/ljusbrun 1,0-2,0 Saf (1,0-1,3) Si le Stannade 16S ,0 Mu (0-0,2) Sa Rödbrun övergår till ljusbrun 1,0-1,8 Sa (1,0-1,5) grsa Inslag sten, stopp hårt material S ,0 F grsa Mörkbrun, inslag tegel och rötter. 1,0-1,5 F grsa Mörkbrun, inslag sten. Bytte till grövre skruv. 1,5-2,0 F grsa Mörkbrun, inslag sten. 2,0-2,5 (gr)sa Gulbrun, naturligt material (?), lite material på skruven, stopp hårt material. 16S ,5 Mu (0-0,2) Sa Rödbrun 0,5-1,0 Saf Ljusbrun, inslag sten 1,0-1,5 grsa Gråbrun, inslag sten, stopp hårt materal. 16S ,5 Mu (0-0,15) Sa Rödbrun 0,5-1,0 (si)sa Ljusbrun/gråbrun Gråbrun, inslag sten, stopp hårt 1,0-1,5 (si)sa material.

9 Sida 1 (13) Ankomstdatum SWECO Environment AB Utfärdad Gunilla Theorin Gjörwellsgatan Stockholm Projekt Bestnr Analys av fast prov Er beteckning Provtagare 16S105:0-1 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V WIDF As mg/kg TS 1 H WIDF Ba mg/kg TS 1 H WIDF Cd <0.1 mg/kg TS 1 H WIDF Co mg/kg TS 1 H WIDF Cr mg/kg TS 1 H WIDF Cu mg/kg TS 1 H WIDF Hg <0.2 mg/kg TS 1 H WIDF Ni mg/kg TS 1 H WIDF Pb mg/kg TS 1 H WIDF V mg/kg TS 1 H WIDF Zn mg/kg TS 1 H WIDF

10 Sida 2 (13) Er beteckning Provtagare 16S106:0-1 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V WIDF As mg/kg TS 1 H WIDF Ba mg/kg TS 1 H WIDF Cd <0.1 mg/kg TS 1 H WIDF Co mg/kg TS 1 H WIDF Cr mg/kg TS 1 H WIDF Cu mg/kg TS 1 H WIDF Hg <0.2 mg/kg TS 1 H WIDF Ni mg/kg TS 1 H WIDF Pb mg/kg TS 1 H WIDF V mg/kg TS 1 H WIDF Zn mg/kg TS 1 H WIDF TS_105 C 90.4 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D KABJ alifater >C10-C12 <20 mg/kg TS 3 D KABJ alifater >C12-C16 <20 mg/kg TS 3 D KABJ alifater >C16-C35 <20 mg/kg TS 3 D KABJ aromater >C8-C10 <1 mg/kg TS 3 D KABJ aromater >C10-C16 <1 mg/kg TS 3 D KABJ metylpyrener/metylfluorantener <1 mg/kg TS 3 D KABJ metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D KABJ aromater >C16-C35 <1 mg/kg TS 3 D KABJ naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.08 mg/kg TS 3 D KABJ krysen <0.08 mg/kg TS 3 D KABJ bens(b)fluoranten <0.08 mg/kg TS 3 D KABJ bens(k)fluoranten <0.08 mg/kg TS 3 D KABJ bens(a)pyren <0.08 mg/kg TS 3 D KABJ dibens(ah)antracen <0.08 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.08 mg/kg TS 3 D KABJ PAH, summa 16 <1.5 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.3 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.3 mg/kg TS 3 N KABJ

11 Sida 3 (13) Er beteckning Provtagare 16S108:0-1 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 4 1 WIDF As mg/kg TS 4 1 WIDF Ba mg/kg TS 4 1 WIDF Cd <0.10 mg/kg TS 4 1 WIDF Co mg/kg TS 4 1 WIDF Cr mg/kg TS 4 1 WIDF Cu mg/kg TS 4 1 WIDF Hg <0.20 mg/kg TS 4 1 WIDF Mo mg/kg TS 4 1 WIDF Ni mg/kg TS 4 1 WIDF Pb mg/kg TS 4 1 WIDF Sn <1.0 mg/kg TS 4 1 WIDF V mg/kg TS 4 1 WIDF Zn mg/kg TS 4 1 WIDF alifater >C5-C8 <10.0 mg/kg TS 4 1 WIDF alifater >C8-C10 <10.0 mg/kg TS 4 1 WIDF alifater >C10-C12 <10 mg/kg TS 4 1 WIDF alifater >C12-C16 <10 mg/kg TS 4 1 WIDF alifater >C5-C16* <20 mg/kg TS 4 1 WIDF alifater >C16-C35 <10 mg/kg TS 4 1 WIDF aromater >C8-C10 <0.480 mg/kg TS 4 1 WIDF aromater >C10-C16 <1.24 mg/kg TS 4 1 WIDF metylpyrener/metylfluorantener <1.0 mg/kg TS 4 1 WIDF metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 4 1 WIDF aromater >C16-C35 <1.0 mg/kg TS 4 1 WIDF naftalen <0.080 mg/kg TS 4 1 WIDF acenaftylen <0.080 mg/kg TS 4 1 WIDF acenaften <0.080 mg/kg TS 4 1 WIDF fluoren <0.080 mg/kg TS 4 1 WIDF fenantren <0.080 mg/kg TS 4 1 WIDF antracen <0.080 mg/kg TS 4 1 WIDF fluoranten <0.080 mg/kg TS 4 1 WIDF pyren <0.080 mg/kg TS 4 1 WIDF bens(a)antracen <0.080 mg/kg TS 4 1 WIDF krysen <0.080 mg/kg TS 4 1 WIDF bens(b)fluoranten <0.080 mg/kg TS 4 1 WIDF bens(k)fluoranten <0.080 mg/kg TS 4 1 WIDF bens(a)pyren <0.080 mg/kg TS 4 1 WIDF dibens(ah)antracen <0.080 mg/kg TS 4 1 WIDF benso(ghi)perylen <0.080 mg/kg TS 4 1 WIDF indeno(123cd)pyren <0.080 mg/kg TS 4 1 WIDF PAH, summa 16* <0.64 mg/kg TS 4 1 WIDF PAH, summa cancerogena* <0.28 mg/kg TS 4 1 WIDF PAH, summa övriga* <0.36 mg/kg TS 4 1 WIDF PAH, summa L* <0.12 mg/kg TS 4 1 WIDF PAH, summa M* <0.20 mg/kg TS 4 1 WIDF PAH, summa H* <0.32 mg/kg TS 4 1 WIDF diklormetan <0.800 mg/kg TS 5 1 WIDF 1,1-dikloretan <0.010 mg/kg TS 5 1 WIDF 1,2-dikloretan <0.100 mg/kg TS 5 1 WIDF

12 Sida 4 (13) Er beteckning Provtagare 16S108:0-1 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign 1,2-diklorpropan <0.10 mg/kg TS 5 1 WIDF triklormetan <0.030 mg/kg TS 5 1 WIDF tetraklormetan <0.010 mg/kg TS 5 1 WIDF 1,1,1-trikloretan <0.010 mg/kg TS 5 1 WIDF 1,1,2-trikloretan <0.040 mg/kg TS 5 1 WIDF hexakloretan <0.010 mg/kg TS 5 1 WIDF cis-1,2-dikloreten < mg/kg TS 5 1 WIDF trans-1,2-dikloreten < mg/kg TS 5 1 WIDF trikloreten <0.010 mg/kg TS 5 1 WIDF tetrakloreten <0.020 mg/kg TS 5 1 WIDF vinylklorid <0.100 mg/kg TS 5 1 WIDF 1,1-dikloreten < mg/kg TS 5 1 WIDF monoklorbensen <0.010 mg/kg TS 5 1 WIDF 1,2-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,3-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,4-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,2,3-triklorbensen <0.020 mg/kg TS 5 1 WIDF 1,2,4-triklorbensen <0.030 mg/kg TS 5 1 WIDF 1,3,5-triklorbensen <0.050 mg/kg TS 5 1 WIDF triklorbensener, summa* <0.050 mg/kg TS 5 1 WIDF 1234-tetraklorbensen <0.010 mg/kg TS 5 1 WIDF 1235/1245-tetraklorbensen <0.020 mg/kg TS 5 1 WIDF pentaklorbensen <0.010 mg/kg TS 5 1 WIDF tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 5 1 WIDF hexaklorbensen < mg/kg TS 5 1 WIDF 2-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 3-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 4-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3-diklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4+2,5-diklorfenol <0.040 mg/kg TS 5 1 WIDF 2,6-diklorfenol <0.020 mg/kg TS 5 1 WIDF 3,4-diklorfenol <0.020 mg/kg TS 5 1 WIDF 3,5-diklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,6-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4,6-triklorfenol <0.020 mg/kg TS 5 1 WIDF 3,4,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF pentaklorfenol <0.020 mg/kg TS 5 1 WIDF klorfenoler, summa* <0.19 mg/kg TS 5 1 WIDF bensen < mg/kg TS 6 1 WIDF toluen <0.100 mg/kg TS 6 1 WIDF etylbensen <0.020 mg/kg TS 6 1 WIDF m,p-xylen <0.020 mg/kg TS 6 1 WIDF o-xylen <0.010 mg/kg TS 6 1 WIDF xylener, summa* <0.020 mg/kg TS 6 1 WIDF styren <0.040 mg/kg TS 6 1 WIDF

13 Sida 5 (13) Er beteckning Provtagare 16S108:0-1 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign MTBE <0.050 mg/kg TS 6 1 WIDF PCB 28 < mg/kg TS 6 1 WIDF PCB 52 < mg/kg TS 6 1 WIDF PCB 101 < mg/kg TS 6 1 WIDF PCB 118 < mg/kg TS 6 1 WIDF PCB 138 < mg/kg TS 6 1 WIDF PCB 153 < mg/kg TS 6 1 WIDF PCB 180 < mg/kg TS 6 1 WIDF PCB, summa 7* <0.011 mg/kg TS 6 1 WIDF o,p'-ddt <0.010 mg/kg TS 6 1 WIDF p,p'-ddt <0.010 mg/kg TS 6 1 WIDF o,p'-ddd <0.010 mg/kg TS 6 1 WIDF p,p'-ddd <0.010 mg/kg TS 6 1 WIDF o,p'-dde <0.010 mg/kg TS 6 1 WIDF p,p'-dde <0.010 mg/kg TS 6 1 WIDF aldrin <0.010 mg/kg TS 6 1 WIDF dieldrin <0.010 mg/kg TS 6 1 WIDF endrin <0.010 mg/kg TS 6 1 WIDF isodrin <0.010 mg/kg TS 6 1 WIDF telodrin <0.010 mg/kg TS 6 1 WIDF alfa-hch <0.010 mg/kg TS 6 1 WIDF beta-hch <0.010 mg/kg TS 6 1 WIDF gamma-hch (lindan) < mg/kg TS 6 1 WIDF heptaklor <0.010 mg/kg TS 6 1 WIDF cis-heptaklorepoxid <0.010 mg/kg TS 6 1 WIDF trans-heptaklorepoxid <0.010 mg/kg TS 6 1 WIDF alfa-endosulfan <0.010 mg/kg TS 6 1 WIDF

14 Sida 6 (13) Er beteckning Provtagare 16S108:1,5-2 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V WIDF As mg/kg TS 1 H WIDF Ba mg/kg TS 1 H WIDF Cd mg/kg TS 1 H WIDF Co mg/kg TS 1 H WIDF Cr mg/kg TS 1 H WIDF Cu mg/kg TS 1 H WIDF Hg <0.2 mg/kg TS 1 H WIDF Ni mg/kg TS 1 H WIDF Pb mg/kg TS 1 H WIDF V mg/kg TS 1 H WIDF Zn mg/kg TS 1 H WIDF TS_105 C 87.9 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D KABJ alifater >C10-C12 <20 mg/kg TS 3 D KABJ alifater >C12-C16 <20 mg/kg TS 3 D KABJ alifater >C16-C35 <20 mg/kg TS 3 D KABJ aromater >C8-C10 <1 mg/kg TS 3 D KABJ aromater >C10-C16 <1 mg/kg TS 3 D KABJ metylpyrener/metylfluorantener <1 mg/kg TS 3 D KABJ metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D KABJ aromater >C16-C35 <1 mg/kg TS 3 D KABJ naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.08 mg/kg TS 3 D KABJ krysen <0.08 mg/kg TS 3 D KABJ bens(b)fluoranten <0.08 mg/kg TS 3 D KABJ bens(k)fluoranten <0.08 mg/kg TS 3 D KABJ bens(a)pyren <0.08 mg/kg TS 3 D KABJ dibens(ah)antracen <0.08 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.08 mg/kg TS 3 D KABJ PAH, summa 16 <1.5 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.3 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.3 mg/kg TS 3 N KABJ

15 Sida 7 (13) Er beteckning Provtagare 16S103:0-0,5 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V WIDF As <0.5 mg/kg TS 1 H WIDF Ba mg/kg TS 1 H WIDF Cd <0.1 mg/kg TS 1 H WIDF Co mg/kg TS 1 H WIDF Cr mg/kg TS 1 H WIDF Cu mg/kg TS 1 H WIDF Hg <0.2 mg/kg TS 1 H WIDF Ni mg/kg TS 1 H WIDF Pb mg/kg TS 1 H WIDF V mg/kg TS 1 H WIDF Zn mg/kg TS 1 H WIDF TS_105 C 91.1 % 2 O ANMA alifater >C8-C10 <10 mg/kg TS 3 D KABJ alifater >C10-C12 <20 mg/kg TS 3 D KABJ alifater >C12-C16 <20 mg/kg TS 3 D KABJ alifater >C16-C35 <20 mg/kg TS 3 D KABJ aromater >C8-C10 <1 mg/kg TS 3 D KABJ aromater >C10-C16 <1 mg/kg TS 3 D KABJ metylpyrener/metylfluorantener <1 mg/kg TS 3 D KABJ metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D KABJ aromater >C16-C35 <1 mg/kg TS 3 D KABJ naftalen <0.1 mg/kg TS 3 D KABJ acenaftylen <0.1 mg/kg TS 3 D KABJ acenaften <0.1 mg/kg TS 3 D KABJ fluoren <0.1 mg/kg TS 3 D KABJ fenantren <0.1 mg/kg TS 3 D KABJ antracen <0.1 mg/kg TS 3 D KABJ fluoranten <0.1 mg/kg TS 3 D KABJ pyren <0.1 mg/kg TS 3 D KABJ bens(a)antracen <0.08 mg/kg TS 3 D KABJ krysen <0.08 mg/kg TS 3 D KABJ bens(b)fluoranten <0.08 mg/kg TS 3 D KABJ bens(k)fluoranten <0.08 mg/kg TS 3 D KABJ bens(a)pyren <0.08 mg/kg TS 3 D KABJ dibens(ah)antracen <0.08 mg/kg TS 3 D KABJ benso(ghi)perylen <0.1 mg/kg TS 3 D KABJ indeno(123cd)pyren <0.08 mg/kg TS 3 D KABJ PAH, summa 16 <1.5 mg/kg TS 3 D KABJ PAH, summa cancerogena* <0.3 mg/kg TS 3 N KABJ PAH, summa övriga* <0.5 mg/kg TS 3 N KABJ PAH, summa L* <0.15 mg/kg TS 3 N KABJ PAH, summa M* <0.25 mg/kg TS 3 N KABJ PAH, summa H* <0.3 mg/kg TS 3 N KABJ

16 Sida 8 (13) Er beteckning Provtagare 16S100:0-0,5 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 4 1 WIDF As <1.00 mg/kg TS 4 1 WIDF Ba mg/kg TS 4 1 WIDF Cd <0.10 mg/kg TS 4 1 WIDF Co mg/kg TS 4 1 WIDF Cr mg/kg TS 4 1 WIDF Cu mg/kg TS 4 1 WIDF Hg <0.20 mg/kg TS 4 1 WIDF Mo mg/kg TS 4 1 WIDF Ni mg/kg TS 4 1 WIDF Pb mg/kg TS 4 1 WIDF Sn <1.0 mg/kg TS 4 1 WIDF V mg/kg TS 4 1 WIDF Zn mg/kg TS 4 1 WIDF alifater >C5-C8 <10.0 mg/kg TS 4 1 WIDF alifater >C8-C10 <10.0 mg/kg TS 4 1 WIDF alifater >C10-C12 <10 mg/kg TS 4 1 WIDF alifater >C12-C16 <10 mg/kg TS 4 1 WIDF alifater >C5-C16* <20 mg/kg TS 4 1 WIDF alifater >C16-C35 <10 mg/kg TS 4 1 WIDF aromater >C8-C10 <0.480 mg/kg TS 4 1 WIDF aromater >C10-C16 <1.24 mg/kg TS 4 1 WIDF metylpyrener/metylfluorantener <1.0 mg/kg TS 4 1 WIDF metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 4 1 WIDF aromater >C16-C35 <1.0 mg/kg TS 4 1 WIDF naftalen <0.080 mg/kg TS 4 1 WIDF acenaftylen <0.080 mg/kg TS 4 1 WIDF acenaften <0.080 mg/kg TS 4 1 WIDF fluoren <0.080 mg/kg TS 4 1 WIDF fenantren <0.080 mg/kg TS 4 1 WIDF antracen <0.080 mg/kg TS 4 1 WIDF fluoranten <0.080 mg/kg TS 4 1 WIDF pyren <0.080 mg/kg TS 4 1 WIDF bens(a)antracen <0.080 mg/kg TS 4 1 WIDF krysen <0.080 mg/kg TS 4 1 WIDF bens(b)fluoranten <0.080 mg/kg TS 4 1 WIDF bens(k)fluoranten <0.080 mg/kg TS 4 1 WIDF bens(a)pyren <0.080 mg/kg TS 4 1 WIDF dibens(ah)antracen <0.080 mg/kg TS 4 1 WIDF benso(ghi)perylen <0.080 mg/kg TS 4 1 WIDF indeno(123cd)pyren <0.080 mg/kg TS 4 1 WIDF PAH, summa 16* <0.64 mg/kg TS 4 1 WIDF PAH, summa cancerogena* <0.28 mg/kg TS 4 1 WIDF PAH, summa övriga* <0.36 mg/kg TS 4 1 WIDF PAH, summa L* <0.12 mg/kg TS 4 1 WIDF PAH, summa M* <0.20 mg/kg TS 4 1 WIDF PAH, summa H* <0.32 mg/kg TS 4 1 WIDF diklormetan <0.800 mg/kg TS 5 1 WIDF 1,1-dikloretan <0.010 mg/kg TS 5 1 WIDF 1,2-dikloretan <0.100 mg/kg TS 5 1 WIDF

17 Sida 9 (13) Er beteckning Provtagare 16S100:0-0,5 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign 1,2-diklorpropan <0.10 mg/kg TS 5 1 WIDF triklormetan <0.030 mg/kg TS 5 1 WIDF tetraklormetan <0.010 mg/kg TS 5 1 WIDF 1,1,1-trikloretan <0.010 mg/kg TS 5 1 WIDF 1,1,2-trikloretan <0.040 mg/kg TS 5 1 WIDF hexakloretan <0.010 mg/kg TS 5 1 WIDF cis-1,2-dikloreten < mg/kg TS 5 1 WIDF trans-1,2-dikloreten < mg/kg TS 5 1 WIDF trikloreten <0.010 mg/kg TS 5 1 WIDF tetrakloreten <0.020 mg/kg TS 5 1 WIDF vinylklorid <0.100 mg/kg TS 5 1 WIDF 1,1-dikloreten < mg/kg TS 5 1 WIDF monoklorbensen <0.010 mg/kg TS 5 1 WIDF 1,2-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,3-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,4-diklorbensen <0.020 mg/kg TS 5 1 WIDF 1,2,3-triklorbensen <0.020 mg/kg TS 5 1 WIDF 1,2,4-triklorbensen <0.030 mg/kg TS 5 1 WIDF 1,3,5-triklorbensen <0.050 mg/kg TS 5 1 WIDF triklorbensener, summa* <0.050 mg/kg TS 5 1 WIDF 1234-tetraklorbensen <0.010 mg/kg TS 5 1 WIDF 1235/1245-tetraklorbensen <0.020 mg/kg TS 5 1 WIDF pentaklorbensen <0.010 mg/kg TS 5 1 WIDF tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 5 1 WIDF hexaklorbensen < mg/kg TS 5 1 WIDF 2-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 3-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 4-monoklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3-diklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4+2,5-diklorfenol <0.040 mg/kg TS 5 1 WIDF 2,6-diklorfenol <0.020 mg/kg TS 5 1 WIDF 3,4-diklorfenol <0.020 mg/kg TS 5 1 WIDF 3,5-diklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,6-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,4,6-triklorfenol <0.020 mg/kg TS 5 1 WIDF 3,4,5-triklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 5 1 WIDF pentaklorfenol <0.020 mg/kg TS 5 1 WIDF klorfenoler, summa* <0.19 mg/kg TS 5 1 WIDF bensen < mg/kg TS 6 1 WIDF toluen <0.100 mg/kg TS 6 1 WIDF etylbensen <0.020 mg/kg TS 6 1 WIDF m,p-xylen <0.020 mg/kg TS 6 1 WIDF o-xylen <0.010 mg/kg TS 6 1 WIDF xylener, summa* <0.020 mg/kg TS 6 1 WIDF styren <0.040 mg/kg TS 6 1 WIDF

18 Sida 10 (13) Er beteckning Provtagare 16S100:0-0,5 Gunilla Theorin Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign MTBE <0.050 mg/kg TS 6 1 WIDF PCB 28 < mg/kg TS 6 1 WIDF PCB 52 < mg/kg TS 6 1 WIDF PCB 101 < mg/kg TS 6 1 WIDF PCB 118 < mg/kg TS 6 1 WIDF PCB 138 < mg/kg TS 6 1 WIDF PCB 153 < mg/kg TS 6 1 WIDF PCB 180 < mg/kg TS 6 1 WIDF PCB, summa 7* <0.011 mg/kg TS 6 1 WIDF o,p'-ddt <0.010 mg/kg TS 6 1 WIDF p,p'-ddt <0.010 mg/kg TS 6 1 WIDF o,p'-ddd <0.010 mg/kg TS 6 1 WIDF p,p'-ddd <0.010 mg/kg TS 6 1 WIDF o,p'-dde <0.010 mg/kg TS 6 1 WIDF p,p'-dde <0.010 mg/kg TS 6 1 WIDF aldrin <0.010 mg/kg TS 6 1 WIDF dieldrin <0.010 mg/kg TS 6 1 WIDF endrin <0.010 mg/kg TS 6 1 WIDF isodrin <0.010 mg/kg TS 6 1 WIDF telodrin <0.010 mg/kg TS 6 1 WIDF alfa-hch <0.010 mg/kg TS 6 1 WIDF beta-hch <0.010 mg/kg TS 6 1 WIDF gamma-hch (lindan) < mg/kg TS 6 1 WIDF heptaklor <0.010 mg/kg TS 6 1 WIDF cis-heptaklorepoxid <0.010 mg/kg TS 6 1 WIDF trans-heptaklorepoxid <0.010 mg/kg TS 6 1 WIDF alfa-endosulfan <0.010 mg/kg TS 6 1 WIDF

19 Sida 11 (13) * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a/TKI88 som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen). Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-46% Aromatfraktioner: ±31-32% Enskilda PAH: ±31-41% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev Paket ENVIPACK Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av metaller enligt metod baserad på EPA och ISO Mätning utförs med ICP-AES.

20 Sida 12 (13) Metod Rev Paket ENVIPACK Bestämning av klorfenoler enligt metod baserad på US EPA 8041, US EPA 3500 och DIN ISO Mätning utförs med GC-MS/GC-ECD. Bestämning av klorerade alifater samt mono-, di- & triklorbensener enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av tetra-, penta- & hexaklorbensener enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev Paket ENVIPACK Bestämning av monocykliska aromatiska kolväten (BTEX ), styren och MTBE enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på US EPA 8082 och ISO Mätning utförs med GC-ECD. Bestämning av klorerade pesticider enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev ANMA KABJ WIDF Godkännare Anna Malmvärn Karin Björk William Di Francesco D H N O V Utf 1 För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar,, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Våtkemisk analys För mätningen svarar, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör).

21 Sida 13 (13) Utf 1 MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior.
