MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3

Transkript

1 OKTOBER 2012 REVIDERING A, OKTOBER 2012 FASTICA 42 KB/ICA FASTIGHETER SVERIGE AB MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 RAPPORT

2

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg TEL FAX WWW cowi.se OKTOBER 2012 REVIDERING A, OKTOBER 2012 FASTICA 42 KB/ICA FASTIGHETER SVERIGE AB MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 RAPPORT PROJEKTNR. A DOKUMENTNR. RAP003-A VERSION Granskad UTGIVNINGSDATUM , revidering A UTARBETAD Sofia Persson/Johanna Larsson GRANSKAD Krister Honkonen GODKÄND Krister Honkonen

4

5 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 5 INNEHÅLL 1 Inledning 7 2 Metod 8 3 Resultat Mark Grundvatten Jordlagrens genomsläpplighet 11 4 Slutsats 13 5 Upplysning 15 Bilaga 1: Karta med provtagningspunkter Bilaga 2: Analysresultat jord Bilaga 3: Analysresultat grundvatten Bilaga 4: Utvärdering av slugtest Bilaga 5: Analysresultat, sammanställning

6

7 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 7 1 Inledning På uppdrag av FASTICA 42 KB/ICA Fastigheter Sverige AB har COWI AB utfört en miljöteknisk markundersökning på fastigheten Kallebäck 2:3. Markundersökningen syftar till att utreda föroreningssituationen på fastigheten samt risken för eventuell föroreningsspridning till Mölndalsån via grundvatten. Den miljötekniska markundersökningen utfördes under två heldagar den september Figur 1. Karta över undersökt område. Aktuellt område är markerat med röd fyrkant. Karta hämtad från eniro.se

8 8 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 2 Metod Markundersökningen genomfördes med hjälp av borrbandvagn med tillhörande skruvborr. Skruvborren fördes ned i marken till önskat djup och drogs sedan upp utan rotation och jordprov kunde uttas. Prov uttogs som samlingsprov varje halv meter ner till en meter. Därefter uttogs samlingsprov varje hel meter ner till underliggande naturlig lera. Vid avvikande lager togs ett separat prov på detta lager. Jordprov har uttagits i tolv punkter spridda över fastigheten, se Bilaga 1, provpunkternas placering. Jordproven lades i etiketterande diffusionstäta påsar för att sedan skickas vidare för analys. Jordproverna valdes ut för analys via fältobservationer. Proverna analyserandes på oljeprodukter, metaller samt polyaromatiska kolväten (PAH). I ett par av proverna utfördes även en screeninganalys med avseende på metaller, oljeprodukter, polyklorerade bifenyler (PCB), pesticider, PAH och klorerade ämnen. Samtliga analyser genomfördes av ALS Scandinavia AB. Fem grundvattenrör har satts på fastigheten. Dessa har satts i provpunkt 4, 8, 9, 12 samt 17. Grundvattenrör 9 och 17 har sats i marknivå för att inte störa pågående verksamhet. Grundvattnet har skickats in för analys till och analyserats på oljeprodukter ink PAH samt metaller. Grundvattenrören har inte omsätts innan grundvatten uttogs på grund av litet tillflöde. På grund av det lilla tillflödet av grundvatten har ingen screeninganalys genomfört. I grundvattenrör 4, 8 och 17 var tillrinningen så pass låg att uttaget vatten endast räckte för analys av metaller. I grundvattenrör 9 och 12 kunde, förutom metaller, även oljeprodukter samt PAH analyseras. Som en del av den miljötekniska markundersökningen har 5 stycken slugtester utförts. Testerna är utförda i de 5 grundvattenrör som installerades på fastigheten. Ett slugtest består av att mäta återhämtningen av grundvattennivån i ett grundvattenrör efter en plötslig förändring av vattennivån i observationspunkten. Testet kan utföras antingen genom att snabbt föra ner ett objekt, en slug, eller hälla i vatten för att skapa en puls och på så vis skapa en plötslig minskad respektive ökad grundvattennivå. Efter den plötsliga förändringen i vattennivån kommer vattennivån att återhämta sig till sin statiska nivå efter att vattnet rör sig ur eller tillbaka in till observationspunkten som svar till den plötsliga nivåförändringen.

9 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 9 Nivåförändringen och återhämtningen registreras med hjälp av en automatisk tryckgivare, så kallad Diver. Återhämtningen över tid kan användas för att uppskatta genomsläppligheten (permeabilitet) i jorden.

10 10 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 3 Resultat Resultaten redovisas i sin helhet i Bilaga 2, Analysresultat. Resultaten för jordproverna jämförs i analysprotokollet med Naturvårdsverkets generella riktvärden för förorenad mark (Rapport 5976). KM betyder känslig markanvändning, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. Mark med halter under KM kan användas till bl.a. bostäder, odling och grundvattenuttag. MKM betyder mindre känslig markanvändning, där markkvaliteten begränsar val av markanvändning. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av c:a 200 meter från området och ytvatten skyddas. Mark med halter under MKM kan användas till exempelvis kontor, industrier och vägar. Analysresultaten för grundvatten jämförs med Naturvårdsverkets bedömningsgrunder för miljökvalitet, Grundvatten (Rapport 4915). Där föroreningshalter graderas efter en 5 gradig skala, där klass 1 är mycket låg halt och klass 5 är mycket hög halt. Miljöförvaltningens riktlinjer och riktvärden för avlopp- och vattenutsläpp till dagvatten och recipienter, Göteborgs Stad, feb 2008 samt SPI Rekommendation, efterbehandling av förorenade bensinstationer och dieselanläggningar. Materialet på fastigheten var av likartad karaktär, sand/grus/sprängsten. I provpunkterna närmast Mölndalsån bestod det översta lagret av matjord. Därefter underligande naturlig lera. 3.1 Mark I provpunkt 8 och 17 förekommer blyhalter överstigande Naturvårdsverkets riktvärden för KM. I provpunkt 12 har barium, nickel, bly samt vanadin halter överstigande KM, medan koppar påvisade halter överstigande Naturvårdsverkets riktvärden för MKM.

11 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 11 Halten PAH-L har påvisats överstigande KM i provpunkt 4. PAH-M halter över MKM provpunkt 4 och 7. I provpunkt 6, 8, 9 samt 17 har halter överstigande KM av PAH-H påträffats. I provpunkt 4, 7 och 12 har halter övertigande MKM påvisats för PAH-H. Oljeprodukter har påvisats i provpunkt 7 och 9 i halter överstigande KM. Dessa i fraktionerna aromater > C10-C16 och aromater > C16-C35 i provpunkt 7 samt alifater >C16-C35 i provpunkt 9. I provpunkt 4 har aromater i fraktionen >C10-C16 och >C16-C35 påvisats i halter överstigande MKM. Ett separat prov på lera har analyserats för att konstatera om föroreningar trängt ned i leran. Leran från provpunkt 16 skickades in för analys och analysresultaten påvisade att leran hade halter understigande Naturvårdsverkets riktvärden för KM på samtliga parametrar. 3.2 Grundvatten I jämförelse med Naturvårdsverkets bedömningsgrunder för grundvatten har arsenik uppnått halter som motsvarar klass 3 i grundvattenrör 17, klass 2 i grundvattenrör 9 och klass 1 i övriga rör. Kadmium har uppnått halter motsvarande klass 3 i rör 4, 8 och 17. Klass 2 i rör 12 och klass 1 i rör 9. Blyhalten i grundvattnet ligger i klass 2 i rör 4, 8 och 12 medan rör 9 och 17 hade halter motsvarande klass 1. Zinkhalten i grundvattnet hade halter motsvarande klass 3 i rör 4, 8 och 17 och i grundvattenrör 9 och 12 var halterna motsvarande klass 1 respektive klass 2. I jämförelse med Göteborg Stads riktlinjer och riktvärden för avloppsvattenutsläpp överstiger kadmiumhalten riktvärdet i grundvattenrör 4 och 17. Kopparhalten överstiger riktvärdet för avloppsvattenutsläpp i grundvattenrör 4, 8, 12 och 17. Inga oljeprodukter har påvisats i något utav de analyserade grundvattnen. Samtliga parametrar var under detektionsgränsen, jämförelse har skett med SPI rekommendationer, efterbehandling av förorenade bensinstationer och dieselanläggningar. På grund av lågt tillflöde på grundvatten kunde analys av oljeprodukter endast utföras i grundvattenrör 9 och 12. I provpunkt 12 har PAH-H halter över riktvärdet uppmäts. Jämförelse har skett med SPI rekommendationer, efterbehandling av förorenade bensinstationer och dieselanläggningar. 3.3 Jordlagrens genomsläpplighet Med syfte att bestämma jordlagrens genomsläpplighet har slugtester har genomförts i fem stycken grundvattenrör på fastigheten Kallebäck 2:3. Samtliga tester utfördes Testerna utfördes genom att vatten hälldes i grundvattenrören för att skapa en puls. Grundvattennivån och återhämtningen registrerades med automatisk tryckgivare, så kallade Divers. Vid utvärdering av resultat uppvisar två av mätpunkterna avvikande återhämtning, GW4 och GW17. Dessa har utelämnats för vidare beräkning av resultat.

12 12 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 Beräkningar visar på att den hydrauliska transmissiviteten är omkring m 2 /s. Från fältprotokoll vid installation av grundvattenrören uppskattas formationens mäktighet vara mellan 0,5-1 m. Den hydrauliska konduktiviteten beräknas till ca 10-6 m/s. Det motsvarar ungefär den hydrauliska konduktiviteten i en finsand, eventuellt med siltinslag. Jordlagret bör betraktas som heterogent och avvikande värden från ovan redovisade förekommer sannolikt inom fastigheten. En utförligare utvärdering och beskrivning av slugtest bifogas i bilaga 3.

13 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2: Slutsats Undersökningarna har påvisats att området är förorenat av metaller, PAH och oljeprodukter. De högsta uppmätta halterna har visat sig förekomma på fastighetens västra del mot Mölndalsån. Även övriga delar av fastigheten är ställvis förorenad av metaller, PAH och olja. Vad det gäller grundvattnet visar analysresultaten att grundvattnet är påverkat av framförallt metaller och i viss mån även PAH. I tre av grundvattenrören har metallhalter uppnått klass 3. Det är den klass där effekter börjar uppträda på akvatisk biota i känsliga ytvatten enligt Naturvårdsverkets bedömningsgrunder för miljökvalitet, grundvatten (rapport 4915). Man kan också se en förhöjd halt av PAH-H från grundvattnet i rör 12. Det innebär att det finns en risk för påverkan på brunnar, ytvatten samt utströmningsområden enligt SPI rekommendationer. Kopparhalten i grundvattenrör 4, 8, 12 och 17 är över riktvärdet för avloppsvattenutsläpp från verksamheter enligt Göteborg stads riktlinjer och riktvärden för avloppsvattenutsläpp till dagvatten och recipienter. Tittar man på klassning av avvikelse från jämförvärde så ser man att fyra grundvattenrör uppnår klass 3, vilket är en påtaglig avvikelse från jämförvärdet. Detta kan innebära en trolig påverkan från punktkälla. I grundvattenrör 17 hamnar arsenik i klass 4 vilket är en stark avvikelse från jämförvärdet och innebär påverkan från punktkälla. Efter utförd undersökning kan man konstatera att fastigheten är ställvis förorenad i både mark och grundvatten. Risk för spridning till Mölndalsån kan därför inte uteslutas. Man kan inte se någon tydlig koppling mellan föroreningarna i marken och i grundvattnet förutom i provpunkt 12. Där har koppar- och PAH-H-halter över MKM i jord uppmätts samt halter över Göteborgs stads riktvärden för avloppsvattenutsläpp i grundvattnet. Verksamheter har under en lång tid funnits på fastigheten och man kan inte utesluta att föroreningarna kan härstamma från dessa. Där parkeringsdäcket kommer att byggas finns det enligt undersökningen massor med förhöjda föroreningshalter och ska därför hanteras med restriktioner. Eftersom massorna har halter strax över KM kan dessa användas inom entreprenaden efter samråd med tillsynsmyndigheten. Vid överskottsmassor måste detta anmälas till tillsynsmyndigheten då massor med föroreningshalter överstigande KM ska

14 14 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 behandlas med restriktioner. Detsamma gäller kring provpunkt 9. I byggnaderna i anslutning till provpunkt 9-11 bör en kontroll av marken under byggnaden göras i samband med rivningen eller när lokalerna är tömda. Detta för att kontrollera om marken under byggnaderna är förorenad eller ej. Kring punkt 7 krävs en sanering då massorna har föroreningshalter över MKM. Dessa massor får inte återanvändas inom entreprenaden och ska omhändertas på korrekt sätt hos godkänd mottagare. En anmälan om efterbehandlingsåtgärd till tillsynsmyndigheten ska göras i god tid, minst 6 veckor, innan påbörjad sanering. Eftersom hela fastigheten är ställvis förorenad krävs extra uppmärksamhet vid schaktningar. Eventuell miljökontroll under entreprenaden kan komma att krävas av tillsynsmyndigheten.

15 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2: Upplysning Enligt Miljöbalken kapitel ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts vara förorenat, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Massor med föroreningshalter som överstiger Naturvårdsverkets riktvärden för KM ska hanteras med restriktioner. Innan eventuell efterbehandlingsåtgärd sätts in ska kontakt med tillsynsmyndigheten upprättas enligt 28 förordningen (1998:899) miljöfarlig verksamhet och hälsoskydd.

16 MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3 Bilaga 1: Karta med provtagningspunkter

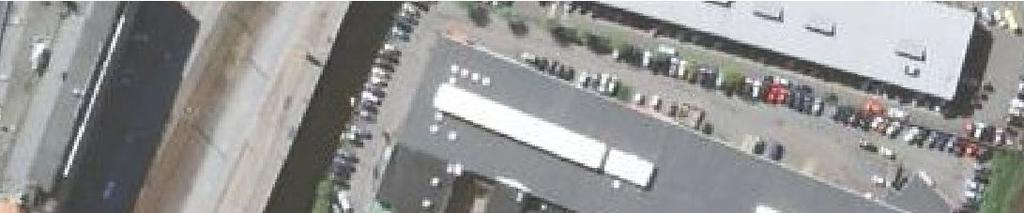

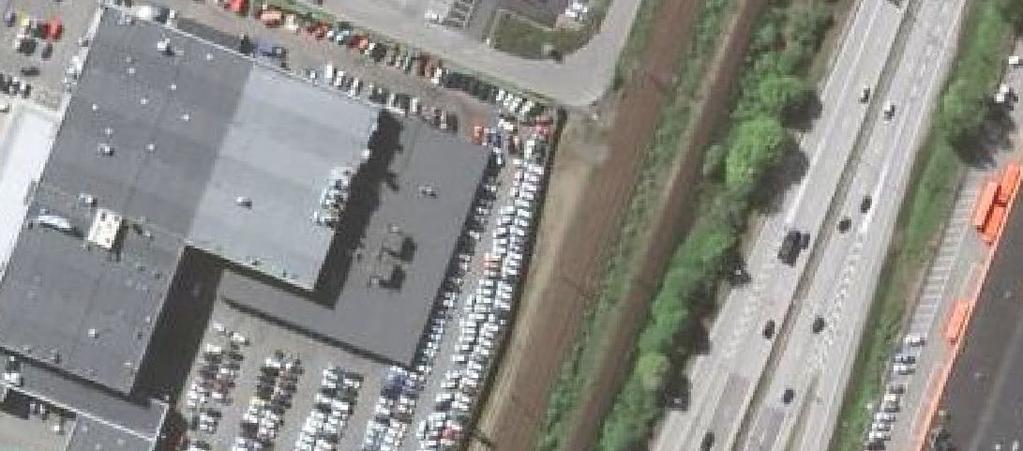

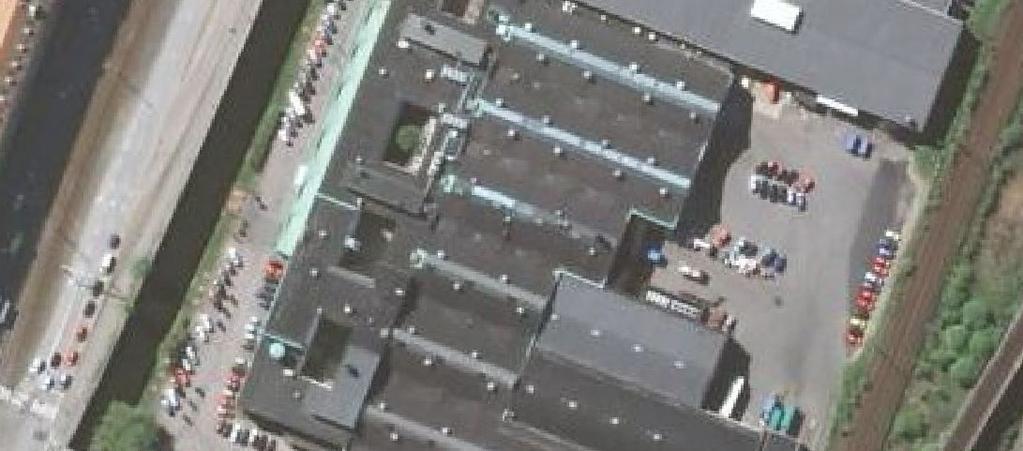

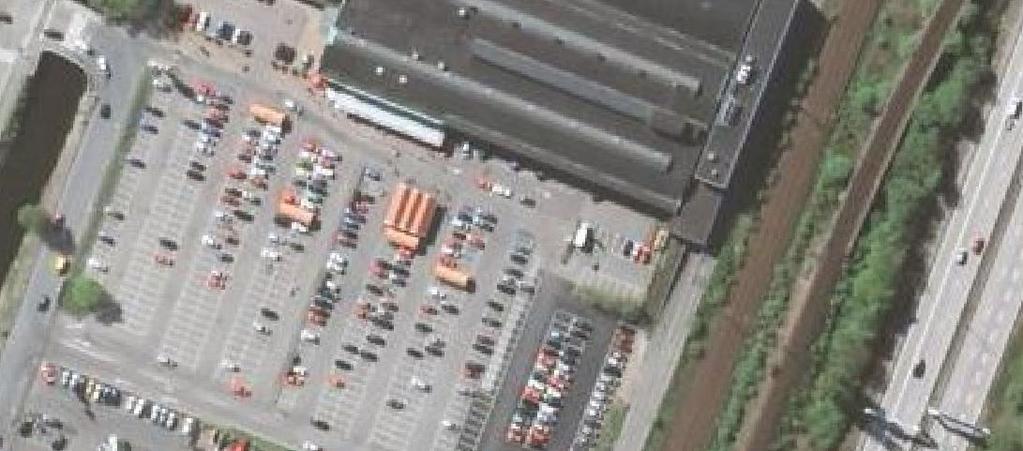

17 - Ica Maxi - miljöteknisk markundersökning Provpunkter m Skala 1:1500 (A4) CW4, GV CW3 CW16 CW2 CW17, GV CW6 CW7 \\cowi.net\projects\a030000\a030660\3_pdoc\cad\n\ica Miljö.mxd CW8, GV CW12, GV CW9, GV CW11 CW5 CW10

18 Bilaga 2: Analysresultat jord MILJÖTEKNISK MARKUNDERSÖKNING ICA MAXI KALLEBÄCK 2:3

19 Sida 1 (24) T CO1YJI2PQH COWI AB Projekt Sofia Persson Bestnr Registrerad Box Utfärdad Göteborg Analys av fast prov Er beteckning I2 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB As mg/kg TS 1 1 MB Ba mg/kg TS 1 1 MB Cd mg/kg TS 1 1 MB Co mg/kg TS 1 1 MB Cr mg/kg TS 1 1 MB Cu mg/kg TS 1 1 MB Hg <0.20 mg/kg TS 1 1 MB Mo mg/kg TS 1 1 MB Ni mg/kg TS 1 1 MB Pb mg/kg TS 1 1 MB Sn mg/kg TS 1 1 MB V mg/kg TS 1 1 MB Zn mg/kg TS 1 1 MB alifater >C5-C8 <10 mg/kg TS 1 1 MB alifater >C8-C10 <10 mg/kg TS 1 1 MB alifater >C10-C12 <10 mg/kg TS 1 1 MB alifater >C12-C16 <10 mg/kg TS 1 1 MB alifater >C5-C16* <20 mg/kg TS 1 1 MB alifater >C16-C35 <10 mg/kg TS 1 1 MB naftalen mg/kg TS 1 1 MB acenaftylen <0.080 mg/kg TS 1 1 MB acenaften mg/kg TS 1 1 MB fluoren mg/kg TS 1 1 MB fenantren mg/kg TS 1 1 MB antracen mg/kg TS 1 1 MB fluoranten mg/kg TS 1 1 MB pyren mg/kg TS 1 1 MB bens(a)antracen mg/kg TS 1 1 MB krysen mg/kg TS 1 1 MB bens(b)fluoranten mg/kg TS 1 1 MB bens(k)fluoranten mg/kg TS 1 1 MB bens(a)pyren mg/kg TS 1 1 MB dibens(ah)antracen mg/kg TS 1 1 MB benso(ghi)perylen mg/kg TS 1 1 MB indeno(123cd)pyren mg/kg TS 1 1 MB PAH, summa 16* 24 mg/kg TS 1 1 MB PAH, summa cancerogena* 16 mg/kg TS 1 1 MB PAH, summa övriga* 7.7 mg/kg TS 1 1 MB PAH, summa L* 0.24 mg/kg TS 1 1 MB PAH, summa M* 5.8 mg/kg TS 1 1 MB PAH, summa H* 18 mg/kg TS 1 1 MB

20 Sida 2 (24) T CO1YJI2PQH Er beteckning I2 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign diklormetan <0.80 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.10 mg/kg TS 2 1 MB 1,2-diklorpropan <0.10 mg/kg TS 2 1 MB triklormetan <0.030 mg/kg TS 2 1 MB tetraklormetan <0.010 mg/kg TS 2 1 MB 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.040 mg/kg TS 2 1 MB hexakloretan <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.020 mg/kg TS 2 1 MB trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.020 mg/kg TS 2 1 MB vinylklorid <0.10 mg/kg TS 2 1 MB monoklorbensen <0.010 mg/kg TS 2 1 MB 1,2-diklorbensen <0.020 mg/kg TS 2 1 MB 1,3-diklorbensen <0.020 mg/kg TS 2 1 MB 1,4-diklorbensen <0.020 mg/kg TS 2 1 MB 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 MB 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 MB 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 MB triklorbensener, summa* <0.050 mg/kg TS 2 1 MB 1234-tetraklorbensen <0.010 mg/kg TS 2 1 MB 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 MB pentaklorbensen <0.010 mg/kg TS 2 1 MB tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 MB hexaklorbensen < mg/kg TS 2 1 MB 2-monoklorfenol <0.020 mg/kg TS 2 1 MB 3-monoklorfenol <0.020 mg/kg TS 2 1 MB 4-monoklorfenol <0.020 mg/kg TS 2 1 MB 2,3-diklorfenol <0.020 mg/kg TS 2 1 MB 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 MB 2,6-diklorfenol <0.020 mg/kg TS 2 1 MB 3,4-diklorfenol <0.020 mg/kg TS 2 1 MB 3,5-diklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 MB 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 MB 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 MB 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 MB pentaklorfenol <0.020 mg/kg TS 2 1 MB klorfenoler, summa* <0.19 mg/kg TS 2 1 MB bensen <0.020 mg/kg TS 3 1 MB toluen <0.10 mg/kg TS 3 1 MB etylbensen <0.020 mg/kg TS 3 1 MB m,p-xylen mg/kg TS 3 1 MB o-xylen mg/kg TS 3 1 MB xylener, summa* mg/kg TS 3 1 MB styren <0.040 mg/kg TS 3 1 MB

21 Sida 3 (24) T CO1YJI2PQH Er beteckning I2 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign MTBE <0.050 mg/kg TS 3 1 MB PCB 28 < mg/kg TS 3 1 MB PCB 52 < mg/kg TS 3 1 MB PCB 101 < mg/kg TS 3 1 MB PCB 118 < mg/kg TS 3 1 MB PCB 138 < mg/kg TS 3 1 MB PCB 153 < mg/kg TS 3 1 MB PCB 180 < mg/kg TS 3 1 MB PCB, summa 7* <0.011 mg/kg TS 3 1 MB o,p'-ddt <0.010 mg/kg TS 3 1 MB p,p'-ddt <0.010 mg/kg TS 3 1 MB o,p'-ddd <0.010 mg/kg TS 3 1 MB p,p'-ddd <0.010 mg/kg TS 3 1 MB o,p'-dde <0.010 mg/kg TS 3 1 MB p,p'-dde <0.010 mg/kg TS 3 1 MB aldrin <0.010 mg/kg TS 3 1 MB dieldrin <0.010 mg/kg TS 3 1 MB endrin <0.010 mg/kg TS 3 1 MB isodrin <0.010 mg/kg TS 3 1 MB telodrin <0.010 mg/kg TS 3 1 MB alfa-hch <0.010 mg/kg TS 3 1 MB beta-hch <0.010 mg/kg TS 3 1 MB gamma-hch (lindan) < mg/kg TS 3 1 MB heptaklor <0.010 mg/kg TS 3 1 MB cis-heptaklorepoxid <0.010 mg/kg TS 3 1 MB trans-heptaklorepoxid <0.010 mg/kg TS 3 1 MB alfa-endosulfan <0.010 mg/kg TS 3 1 MB

22 Sida 4 (24) T CO1YJI2PQH Er beteckning I7 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 MB As mg/kg TS 1 1 MB Ba mg/kg TS 1 1 MB Cd <0.10 mg/kg TS 1 1 MB Co mg/kg TS 1 1 MB Cr mg/kg TS 1 1 MB Cu mg/kg TS 1 1 MB Hg <0.20 mg/kg TS 1 1 MB Mo mg/kg TS 1 1 MB Ni mg/kg TS 1 1 MB Pb mg/kg TS 1 1 MB Sn mg/kg TS 1 1 MB V mg/kg TS 1 1 MB Zn mg/kg TS 1 1 MB alifater >C5-C8 <10 mg/kg TS 1 1 MB alifater >C8-C10 <10 mg/kg TS 1 1 MB alifater >C10-C12 <10 mg/kg TS 1 1 MB alifater >C12-C16 <10 mg/kg TS 1 1 MB alifater >C5-C16* <20 mg/kg TS 1 1 MB alifater >C16-C35 <10 mg/kg TS 1 1 MB naftalen <0.080 mg/kg TS 1 1 MB acenaftylen <0.080 mg/kg TS 1 1 MB acenaften <0.080 mg/kg TS 1 1 MB fluoren <0.080 mg/kg TS 1 1 MB fenantren mg/kg TS 1 1 MB antracen mg/kg TS 1 1 MB fluoranten mg/kg TS 1 1 MB pyren mg/kg TS 1 1 MB bens(a)antracen mg/kg TS 1 1 MB krysen mg/kg TS 1 1 MB bens(b)fluoranten mg/kg TS 1 1 MB bens(k)fluoranten mg/kg TS 1 1 MB bens(a)pyren mg/kg TS 1 1 MB dibens(ah)antracen <0.080 mg/kg TS 1 1 MB benso(ghi)perylen mg/kg TS 1 1 MB indeno(123cd)pyren mg/kg TS 1 1 MB PAH, summa 16* 3.9 mg/kg TS 1 1 MB PAH, summa cancerogena* 1.8 mg/kg TS 1 1 MB PAH, summa övriga* 2.2 mg/kg TS 1 1 MB PAH, summa L* <0.12 mg/kg TS 1 1 MB PAH, summa M* 2.0 mg/kg TS 1 1 MB PAH, summa H* 1.9 mg/kg TS 1 1 MB diklormetan <0.80 mg/kg TS 2 1 MB 1,1-dikloretan <0.010 mg/kg TS 2 1 MB 1,2-dikloretan <0.10 mg/kg TS 2 1 MB 1,2-diklorpropan <0.10 mg/kg TS 2 1 MB triklormetan <0.030 mg/kg TS 2 1 MB tetraklormetan <0.010 mg/kg TS 2 1 MB 1,1,1-trikloretan <0.010 mg/kg TS 2 1 MB 1,1,2-trikloretan <0.040 mg/kg TS 2 1 MB hexakloretan <0.010 mg/kg TS 2 1 MB cis-1,2-dikloreten <0.020 mg/kg TS 2 1 MB

23 Sida 5 (24) T CO1YJI2PQH Er beteckning I7 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign trans-1,2-dikloreten <0.010 mg/kg TS 2 1 MB trikloreten <0.010 mg/kg TS 2 1 MB tetrakloreten <0.020 mg/kg TS 2 1 MB vinylklorid <0.10 mg/kg TS 2 1 MB monoklorbensen <0.010 mg/kg TS 2 1 MB 1,2-diklorbensen <0.020 mg/kg TS 2 1 MB 1,3-diklorbensen <0.020 mg/kg TS 2 1 MB 1,4-diklorbensen <0.020 mg/kg TS 2 1 MB 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 MB 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 MB 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 MB triklorbensener, summa* <0.050 mg/kg TS 2 1 MB 1234-tetraklorbensen <0.010 mg/kg TS 2 1 MB 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 MB pentaklorbensen <0.010 mg/kg TS 2 1 MB tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 MB hexaklorbensen < mg/kg TS 2 1 MB 2-monoklorfenol <0.020 mg/kg TS 2 1 MB 3-monoklorfenol <0.020 mg/kg TS 2 1 MB 4-monoklorfenol <0.020 mg/kg TS 2 1 MB 2,3-diklorfenol <0.020 mg/kg TS 2 1 MB 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 MB 2,6-diklorfenol <0.020 mg/kg TS 2 1 MB 3,4-diklorfenol <0.020 mg/kg TS 2 1 MB 3,5-diklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 MB 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 MB 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 MB 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 MB 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 MB pentaklorfenol <0.020 mg/kg TS 2 1 MB klorfenoler, summa* <0.19 mg/kg TS 2 1 MB bensen <0.020 mg/kg TS 3 1 MB toluen <0.10 mg/kg TS 3 1 MB etylbensen <0.020 mg/kg TS 3 1 MB m,p-xylen <0.020 mg/kg TS 3 1 MB o-xylen <0.010 mg/kg TS 3 1 MB xylener, summa* <0.015 mg/kg TS 3 1 MB styren <0.040 mg/kg TS 3 1 MB MTBE <0.050 mg/kg TS 3 1 MB PCB 28 < mg/kg TS 3 1 MB PCB 52 < mg/kg TS 3 1 MB PCB 101 < mg/kg TS 3 1 MB PCB 118 < mg/kg TS 3 1 MB PCB 138 < mg/kg TS 3 1 MB PCB 153 < mg/kg TS 3 1 MB PCB 180 < mg/kg TS 3 1 MB PCB, summa 7* <0.011 mg/kg TS 3 1 MB

24 Sida 6 (24) T CO1YJI2PQH Er beteckning I7 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign o,p'-ddt <0.010 mg/kg TS 3 1 MB p,p'-ddt <0.010 mg/kg TS 3 1 MB o,p'-ddd <0.010 mg/kg TS 3 1 MB p,p'-ddd <0.010 mg/kg TS 3 1 MB o,p'-dde <0.010 mg/kg TS 3 1 MB p,p'-dde <0.010 mg/kg TS 3 1 MB aldrin <0.010 mg/kg TS 3 1 MB dieldrin <0.010 mg/kg TS 3 1 MB endrin <0.010 mg/kg TS 3 1 MB isodrin <0.010 mg/kg TS 3 1 MB telodrin <0.010 mg/kg TS 3 1 MB alfa-hch <0.010 mg/kg TS 3 1 MB beta-hch <0.010 mg/kg TS 3 1 MB gamma-hch (lindan) < mg/kg TS 3 1 MB heptaklor <0.010 mg/kg TS 3 1 MB cis-heptaklorepoxid <0.010 mg/kg TS 3 1 MB trans-heptaklorepoxid <0.010 mg/kg TS 3 1 MB alfa-endosulfan <0.010 mg/kg TS 3 1 MB

25 Sida 7 (24) T CO1YJI2PQH Er beteckning 2 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 94.1 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 94.9 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 50 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren <0.1 mg/kg TS 6 D STGR antracen <0.1 mg/kg TS 6 D STGR fluoranten <0.1 mg/kg TS 6 D STGR pyren <0.1 mg/kg TS 6 D STGR bens(a)antracen <0.08 mg/kg TS 6 D STGR krysen 0.12 mg/kg TS 6 D STGR bens(b)fluoranten <0.08 mg/kg TS 6 D STGR bens(k)fluoranten <0.08 mg/kg TS 6 D STGR bens(a)pyren <0.08 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen <0.08 mg/kg TS 6 D STGR indeno(123cd)pyren <0.08 mg/kg TS 6 D STGR PAH, summa 16 <1.3 mg/kg TS 6 D STGR PAH, summa cancerogena* 0.12 mg/kg TS 6 N STGR PAH, summa övriga* <0.5 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* <0.25 mg/kg TS 6 N STGR PAH, summa H* 0.12 mg/kg TS 6 N STGR

26 Sida 8 (24) T CO1YJI2PQH Er beteckning 3 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 93.2 % 4 V AKR As <0.5 mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 93.4 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 28 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren <0.1 mg/kg TS 6 D STGR antracen <0.1 mg/kg TS 6 D STGR fluoranten <0.1 mg/kg TS 6 D STGR pyren <0.1 mg/kg TS 6 D STGR bens(a)antracen <0.08 mg/kg TS 6 D STGR krysen <0.08 mg/kg TS 6 D STGR bens(b)fluoranten <0.08 mg/kg TS 6 D STGR bens(k)fluoranten <0.08 mg/kg TS 6 D STGR bens(a)pyren <0.08 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen <0.08 mg/kg TS 6 D STGR indeno(123cd)pyren <0.08 mg/kg TS 6 D STGR PAH, summa 16 <1.3 mg/kg TS 6 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 6 N STGR PAH, summa övriga* <0.5 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* <0.25 mg/kg TS 6 N STGR

27 Sida 9 (24) T CO1YJI2PQH Er beteckning 3 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* <0.3 mg/kg TS 6 N STGR

28 Sida 10 (24) T CO1YJI2PQH Er beteckning 4 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 83.3 % 4 V AKR As <0.5 mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 84.2 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 36 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 38 mg/kg TS 6 D STGR metylpyrener/metylfluorantener 33 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener 14 mg/kg TS 6 D STGR aromater >C16-C35 48 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen 0.36 mg/kg TS 6 D STGR acenaftylen 3.5 mg/kg TS 6 D STGR acenaften 2.2 mg/kg TS 6 D STGR fluoren 5.2 mg/kg TS 6 D STGR fenantren 30 mg/kg TS 6 D STGR antracen 12 mg/kg TS 6 D STGR fluoranten 43 mg/kg TS 6 D STGR pyren 34 mg/kg TS 6 D STGR bens(a)antracen 18 mg/kg TS 6 D STGR krysen 15 mg/kg TS 6 D STGR bens(b)fluoranten 15 mg/kg TS 6 D STGR bens(k)fluoranten 6.3 mg/kg TS 6 D STGR bens(a)pyren 13 mg/kg TS 6 D STGR dibens(ah)antracen 1.6 mg/kg TS 6 D STGR benso(ghi)perylen 6.1 mg/kg TS 6 D STGR indeno(123cd)pyren 6.0 mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 76 mg/kg TS 6 N STGR PAH, summa övriga* 140 mg/kg TS 6 N STGR PAH, summa L* 6.0 mg/kg TS 6 N STGR PAH, summa M* 120 mg/kg TS 6 N STGR PAH, summa H* 82 mg/kg TS 6 N STGR

29 Sida 11 (24) T CO1YJI2PQH Er beteckning 6 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 94.5 % 4 V AKR As <0.5 mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 94.6 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 <20 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren 0.20 mg/kg TS 6 D STGR antracen 0.10 mg/kg TS 6 D STGR fluoranten 0.39 mg/kg TS 6 D STGR pyren 0.34 mg/kg TS 6 D STGR bens(a)antracen 0.21 mg/kg TS 6 D STGR krysen 0.19 mg/kg TS 6 D STGR bens(b)fluoranten 0.21 mg/kg TS 6 D STGR bens(k)fluoranten mg/kg TS 6 D STGR bens(a)pyren 0.18 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen 0.10 mg/kg TS 6 D STGR indeno(123cd)pyren mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 0.96 mg/kg TS 6 N STGR PAH, summa övriga* 1.1 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* 1.0 mg/kg TS 6 N STGR

30 Sida 12 (24) T CO1YJI2PQH Er beteckning 6 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* 1.1 mg/kg TS 6 N STGR

31 Sida 13 (24) T CO1YJI2PQH Er beteckning 7 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 83.5 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 90.7 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 53 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 11 mg/kg TS 6 D STGR metylpyrener/metylfluorantener 9.8 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener 4.0 mg/kg TS 6 D STGR aromater >C16-C35 14 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen 0.19 mg/kg TS 6 D STGR acenaftylen 0.78 mg/kg TS 6 D STGR acenaften 1.2 mg/kg TS 6 D STGR fluoren 2.0 mg/kg TS 6 D STGR fenantren 13 mg/kg TS 6 D STGR antracen 4.6 mg/kg TS 6 D STGR fluoranten 17 mg/kg TS 6 D STGR pyren 13 mg/kg TS 6 D STGR bens(a)antracen 6.5 mg/kg TS 6 D STGR krysen 5.7 mg/kg TS 6 D STGR bens(b)fluoranten 5.5 mg/kg TS 6 D STGR bens(k)fluoranten 2.3 mg/kg TS 6 D STGR bens(a)pyren 4.6 mg/kg TS 6 D STGR dibens(ah)antracen 0.58 mg/kg TS 6 D STGR benso(ghi)perylen 2.2 mg/kg TS 6 D STGR indeno(123cd)pyren 2.3 mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 27 mg/kg TS 6 N STGR PAH, summa övriga* 53 mg/kg TS 6 N STGR PAH, summa L* 2.1 mg/kg TS 6 N STGR PAH, summa M* 49 mg/kg TS 6 N STGR PAH, summa H* 30 mg/kg TS 6 N STGR

32 Sida 14 (24) T CO1YJI2PQH Er beteckning 8 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 79.6 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 83.9 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 48 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C mg/kg TS 6 D STGR metylpyrener/metylfluorantener 1.6 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen 0.25 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren 0.93 mg/kg TS 6 D STGR antracen 0.45 mg/kg TS 6 D STGR fluoranten 2.2 mg/kg TS 6 D STGR pyren 1.8 mg/kg TS 6 D STGR bens(a)antracen 0.98 mg/kg TS 6 D STGR krysen 1.1 mg/kg TS 6 D STGR bens(b)fluoranten 1.4 mg/kg TS 6 D STGR bens(k)fluoranten 0.53 mg/kg TS 6 D STGR bens(a)pyren 1.1 mg/kg TS 6 D STGR dibens(ah)antracen 0.16 mg/kg TS 6 D STGR benso(ghi)perylen 0.70 mg/kg TS 6 D STGR indeno(123cd)pyren 0.68 mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 6.0 mg/kg TS 6 N STGR PAH, summa övriga* 6.4 mg/kg TS 6 N STGR PAH, summa L* 0.25 mg/kg TS 6 N STGR PAH, summa M* 5.5 mg/kg TS 6 N STGR

33 Sida 15 (24) T CO1YJI2PQH Er beteckning 8 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* 6.7 mg/kg TS 6 N STGR

34 Sida 16 (24) T CO1YJI2PQH Er beteckning 9 0-0,5 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 94.5 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 94.0 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C mg/kg TS 6 D STGR metylpyrener/metylfluorantener 1.9 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener 1.3 mg/kg TS 6 D STGR aromater >C16-C mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen 0.13 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren 0.16 mg/kg TS 6 D STGR fenantren 1.1 mg/kg TS 6 D STGR antracen 0.37 mg/kg TS 6 D STGR fluoranten 1.3 mg/kg TS 6 D STGR pyren 0.99 mg/kg TS 6 D STGR bens(a)antracen 0.71 mg/kg TS 6 D STGR krysen 0.92 mg/kg TS 6 D STGR bens(b)fluoranten 0.69 mg/kg TS 6 D STGR bens(k)fluoranten 0.24 mg/kg TS 6 D STGR bens(a)pyren 0.48 mg/kg TS 6 D STGR dibens(ah)antracen mg/kg TS 6 D STGR benso(ghi)perylen 0.25 mg/kg TS 6 D STGR indeno(123cd)pyren 0.19 mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 3.3 mg/kg TS 6 N STGR PAH, summa övriga* 4.3 mg/kg TS 6 N STGR PAH, summa L* 0.13 mg/kg TS 6 N STGR PAH, summa M* 3.9 mg/kg TS 6 N STGR PAH, summa H* 3.6 mg/kg TS 6 N STGR

35 Sida 17 (24) T CO1YJI2PQH Er beteckning 10 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 94.4 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd <0.1 mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 95.2 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 68 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren 0.11 mg/kg TS 6 D STGR antracen <0.1 mg/kg TS 6 D STGR fluoranten 0.10 mg/kg TS 6 D STGR pyren <0.1 mg/kg TS 6 D STGR bens(a)antracen <0.08 mg/kg TS 6 D STGR krysen mg/kg TS 6 D STGR bens(b)fluoranten <0.08 mg/kg TS 6 D STGR bens(k)fluoranten <0.08 mg/kg TS 6 D STGR bens(a)pyren <0.08 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen <0.08 mg/kg TS 6 D STGR indeno(123cd)pyren <0.08 mg/kg TS 6 D STGR PAH, summa 16 <1.3 mg/kg TS 6 D STGR PAH, summa cancerogena* mg/kg TS 6 N STGR PAH, summa övriga* 0.21 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* 0.21 mg/kg TS 6 N STGR

36 Sida 18 (24) T CO1YJI2PQH Er beteckning 10 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* mg/kg TS 6 N STGR

37 Sida 19 (24) T CO1YJI2PQH Er beteckning 11 0,5-1,0 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 78.5 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 81.1 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 98 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren 0.24 mg/kg TS 6 D STGR antracen 0.11 mg/kg TS 6 D STGR fluoranten 0.34 mg/kg TS 6 D STGR pyren 0.26 mg/kg TS 6 D STGR bens(a)antracen 0.18 mg/kg TS 6 D STGR krysen 0.19 mg/kg TS 6 D STGR bens(b)fluoranten 0.16 mg/kg TS 6 D STGR bens(k)fluoranten mg/kg TS 6 D STGR bens(a)pyren 0.13 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen <0.08 mg/kg TS 6 D STGR indeno(123cd)pyren <0.08 mg/kg TS 6 D STGR PAH, summa mg/kg TS 6 D STGR PAH, summa cancerogena* 0.74 mg/kg TS 6 N STGR PAH, summa övriga* 0.95 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* 0.95 mg/kg TS 6 N STGR PAH, summa H* 0.74 mg/kg TS 6 N STGR

38 Sida 20 (24) T CO1YJI2PQH Er beteckning Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 62.9 % 4 V AKR As mg/kg TS 4 H AKR Ba mg/kg TS 4 H AKR Cd mg/kg TS 4 H AKR Co mg/kg TS 4 H AKR Cr mg/kg TS 4 H AKR Cu mg/kg TS 4 H AKR Hg <0.2 mg/kg TS 4 H AKR Ni mg/kg TS 4 H AKR Pb mg/kg TS 4 H AKR V mg/kg TS 4 H AKR Zn mg/kg TS 4 H AKR TS_105 C 64.7 % 5 O JOTA alifater >C5-C8 <10 mg/kg TS 6 D STGR alifater >C8-C10 <10 mg/kg TS 6 D STGR alifater >C10-C12 <20 mg/kg TS 6 D STGR alifater >C12-C16 <20 mg/kg TS 6 D STGR alifater >C5-C16* <30 mg/kg TS 6 N STGR alifater >C16-C35 <20 mg/kg TS 6 D STGR aromater >C8-C10 <1 mg/kg TS 6 D STGR aromater >C10-C16 <1 mg/kg TS 6 D STGR metylpyrener/metylfluorantener <1 mg/kg TS 6 D STGR metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D STGR aromater >C16-C35 <1 mg/kg TS 6 D STGR bensen <0.01 mg/kg TS 6 D STGR toluen <0.05 mg/kg TS 6 D STGR etylbensen <0.05 mg/kg TS 6 D STGR m,p-xylen <0.05 mg/kg TS 6 D STGR o-xylen <0.05 mg/kg TS 6 D STGR xylener, summa* <0.05 mg/kg TS 6 N STGR TEX, summa* <0.1 mg/kg TS 6 N STGR naftalen <0.1 mg/kg TS 6 D STGR acenaftylen <0.1 mg/kg TS 6 D STGR acenaften <0.1 mg/kg TS 6 D STGR fluoren <0.1 mg/kg TS 6 D STGR fenantren <0.1 mg/kg TS 6 D STGR antracen <0.1 mg/kg TS 6 D STGR fluoranten <0.1 mg/kg TS 6 D STGR pyren <0.1 mg/kg TS 6 D STGR bens(a)antracen mg/kg TS 6 D STGR krysen <0.08 mg/kg TS 6 D STGR bens(b)fluoranten <0.08 mg/kg TS 6 D STGR bens(k)fluoranten <0.08 mg/kg TS 6 D STGR bens(a)pyren <0.08 mg/kg TS 6 D STGR dibens(ah)antracen <0.08 mg/kg TS 6 D STGR benso(ghi)perylen <0.08 mg/kg TS 6 D STGR indeno(123cd)pyren <0.08 mg/kg TS 6 D STGR PAH, summa 16 <1.3 mg/kg TS 6 D STGR PAH, summa cancerogena* mg/kg TS 6 N STGR PAH, summa övriga* <0.5 mg/kg TS 6 N STGR PAH, summa L* <0.15 mg/kg TS 6 N STGR PAH, summa M* <0.25 mg/kg TS 6 N STGR

39 Sida 21 (24) T CO1YJI2PQH Er beteckning Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PAH, summa H* mg/kg TS 6 N STGR

40 Sida 22 (24) T CO1YJI2PQH * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket ENVIPACK Bestämning av alifatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av metaller enligt metod baserad på EPA och ISO Mätning utförs med ICP-AES. Rev Paket ENVIPACK Bestämning av klorfenoler enligt metod baserad på US EPA 8041, US EPA 3500 och DIN ISO Mätning utförs med GC-MS/GC-ECD. Bestämning av mono-, di- & triklorbensener enligt metod baserad på US EPA 624 och EPA Mätning utförs med GC-MS. Bestämning av tetra-, penta- & hexaklorbensener enligt metod baserad på CSN EN ISO 6468, US EPA 8081 och DIN Mätning utförs med GC-ECD. Bestämning av klorerade alifater enligt metod baserad på EPA 624 och EPA Mätning utförs med GC-MS. Rev Paket ENVIPACK Bestämning av monocykliska aromatiska kolväten (BTEX ), styren och MTBE (metyltertbutyleter) enligt metod baserad på EPA 624 och EPA Mätning utförs med GC-MS. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på DIN och US EPA Mätning utförs med GC-ECD. Bestämning av klorerade pesticider enligt metod baserad på CSN EN ISO 6468, US EPA 8081 och DIN Mätning utförs med GC-ECD. Rev Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys har skett enligt EPA metod (modifierad) (ICP-SFMS). Rev Bestämning av torrsubstans enligt SS /1
