1 Toms deponi PM - Riskbedömning SLUTRAPPORT

2 Toms deponi PM - Riskbedömning SLUTRAPPORT Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Lennart Torgersson Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Ulf Johansson Anna Norén, Malin Gillmark Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: \\norconsultad.com\dfs\swe\göteborg\ndata\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc Ulf Johansson Norconsult AB

3 3 (15) Sammanfattning Norconsult AB (Norconsult) har utfört en okulär besiktning och stickprovtagning på Toms deponi på uppdrag av Kungsbacka kommun. Syftet var att bedöma de risker som är förknippade med att manuellt gå in och röja av delar av deponin där det förekommer avfall i dagen. Parallellt med detta arbete har Norconsult utfört en deponiavgränsning och inmätning på deponin. Utförd deponiavgränsning och inmätning visade att deponins area uppgick till ca m 2. Detta är en betydligt mindre utbredning än vad som tidigare bedömts av Länsstyrelsen i Hallands län (7 000 m 2 ). Vid fältbesök noterades omfattande mängder med synligt och uppstickande avfall, speciellt vid släntfoten. En stor mängd oljefat och metalldunkar påträffades. Det förekom även hushållsavfall och vitvaror. Delvis fyllda oljefat påträffades vid platsbesöket. Ett prov uttogs ur ett sönderrostat fat och analysresultaten påvisade spillolja. Ytliga jordprover togs ut, dels på deponin och dels nedanför släntfot. Samtliga analyserade jordprover uppvisar halter över KM. I ett prov påträffades en halt av nickel över gränsvärdet för farligt avfall och zink över MKM. Norconsult anser att upprensning av deponin så långt som möjligt skall utföras maskinellt med framförallt med hänsyn till de stora arbetsmiljöriskerna. Vid detta arbete måste befintlig gärdsgård beaktas vilken kan behöva rivas eller flyttas. Norconsult rekommenderar att de fyllda oljefaten avlägsnas för destruering i syfte att förhindra fortsatt/kommande föroreningsspridning. Efter maskinell uppstädning bör deponin kompletteringstäckas med lämpliga massor. Allt övertäckningsarbete skall ske i samråd med geotekniker för att utforma en geoteknisk stabil slänt. Vidare rekommenderas att området hägnas in/märks upp för att förhindra att människor och djur skadar sig, till dess att uppröjning och kompletterande övertäckning utförts s\swe\göteborg\n-data\104\26\ \6 leverans\03 nskning\leverans toms \ ning toms deponi enbart ulf.doc SLUTRAPPORT Toms deponi PM - Riskbedömning

4 4 (15) Innehållsförteckning 1. Uppdrag Bakgrund Okulär besiktning Miljöundersökning Fältundersökning Laboratorieundersökning Resultat och utvärdering Deponiavgränsning och inmätning Riskbedömning Slutsats Referenser Bilagor Bilaga 1 Bilaga 2a Bilaga 2b Bilaga 3 Situations- och provtagningsplan Provresultat - Jordprov Provresultat - Oljefat Laboratoriets analysrapporter SLUTRAPPORT Toms deponi PM - Riskbedömning

5 Sidan 5 publiceras ej med hänsyn till Personuppgiftslagen (1998:204) Fredrik Suneson Nämndsekreterare Kungsbacka kommun Teknik Tel:

6 6 (15) Länsstyrelsen i Halland utförde under 2015 en inventering av samtliga nedlagda deponier i Kungsbacka kommun där deponin tilldelades MIFO-klass 2. Under utförde Norconsult en fördjupad inventering med avsikt att ta fram en prioritetsordning avseende åtgärder på de nedlagda deponierna. Toms deponi bedömdes då vara en av de två deponier med mest akut åtgärdsbehov. Orsaken var framför allt rasproblematik vid slänterna men även det avfall som ligger öppet i dagen. 3. Okulär besiktning Ett platsbesök med okulär besiktning och jordprovtagning utfördes I släntfot konstaterades betydande mängder synligt avfall, se rapportens framsida samt Figur 2. Exempel på öppet liggande ytligt avfall är oljefat, plåtburkar, kylskåp, spis, glas, plast, färgburkar, batterier, däck och asbest m.m. I deponins sydliga slänt påträffades mycket aska som var löst packat och började rasa ned när den beträddes. Figur 2 Del av slänt. SLUTRAPPORT Toms deponi PM - Riskbedömning \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc

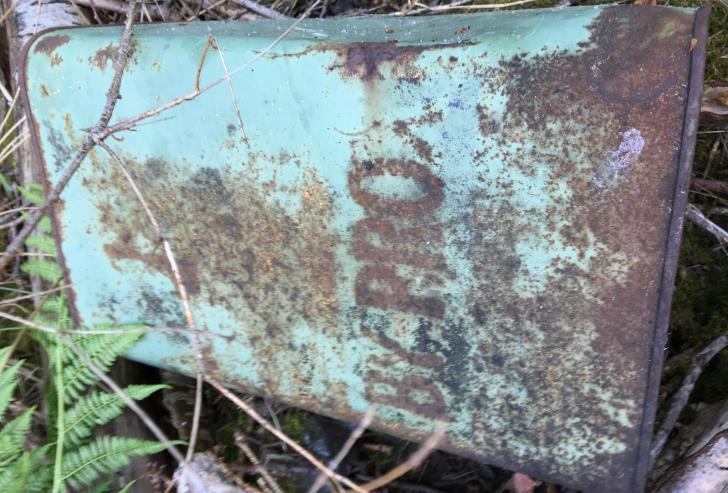

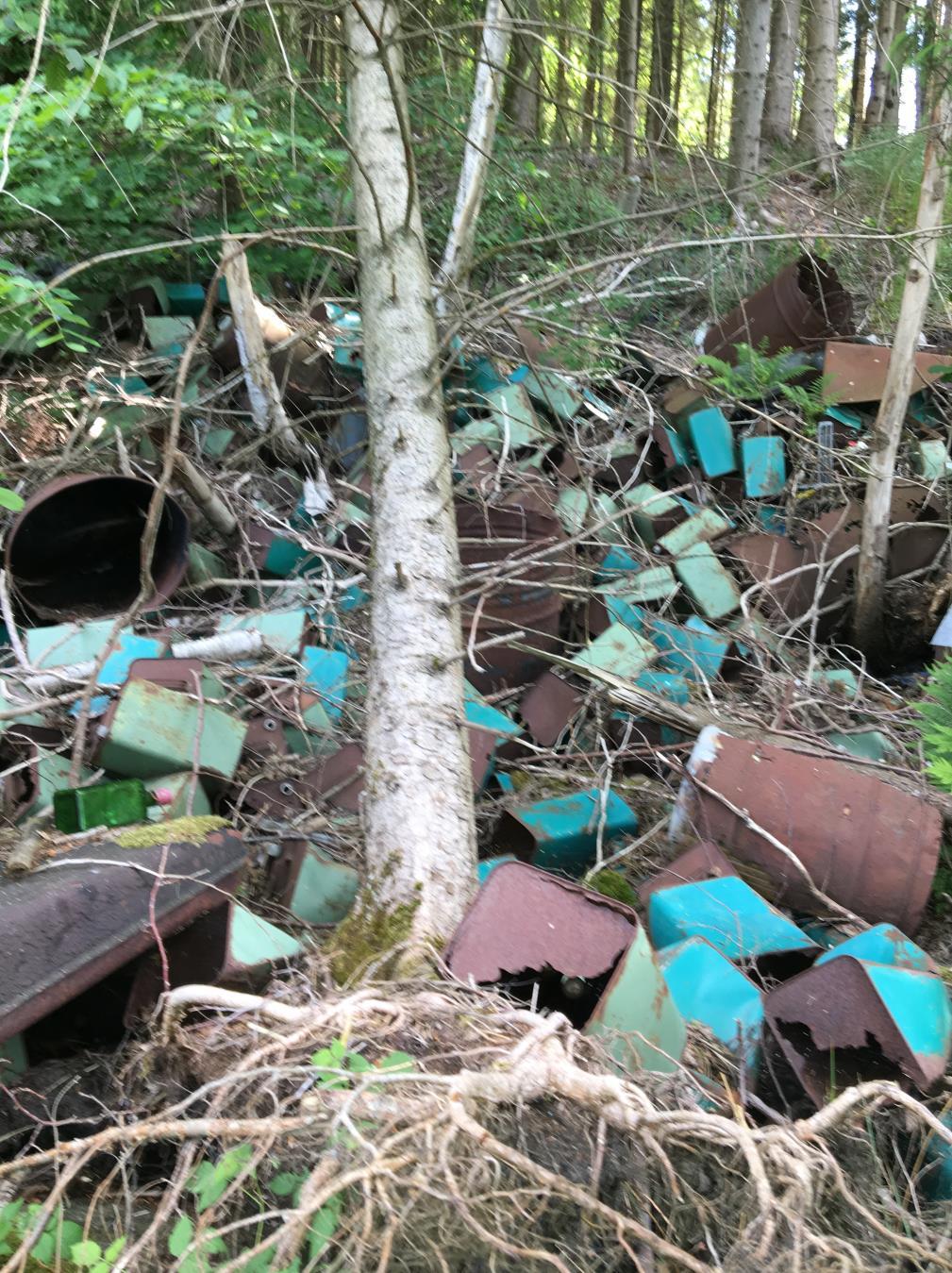

7 7 (15) Flertalet metallburkar låg i slänten, se rapportens framsida. På en av burkarna gick att utläsa BY PROX, se Figur 3. Norconsult misstänker att burkarna innehållit avfettningsmedel från BP (British Petroleum). Utmed med hela deponislänten återfinns sönderrostade oljefat utspridda. Somliga av dem är enbart synliga från deponins släntfot, se framsidan, Figur 4 samt Figur 5. Figur 3 Vanligt förekommande metallburk märkt BY PROX. s\swe\göteborg\n-data\104\26\ \6 \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 leverans\03 nskning\leverans handling toms \ för externgranskning\leverans toms \ ning toms deponi slutrapport enbart ulf.doc riskbedömning toms deponi.doc Figur 4 Deponislänt. SLUTRAPPORT Toms deponi PM - Riskbedömning

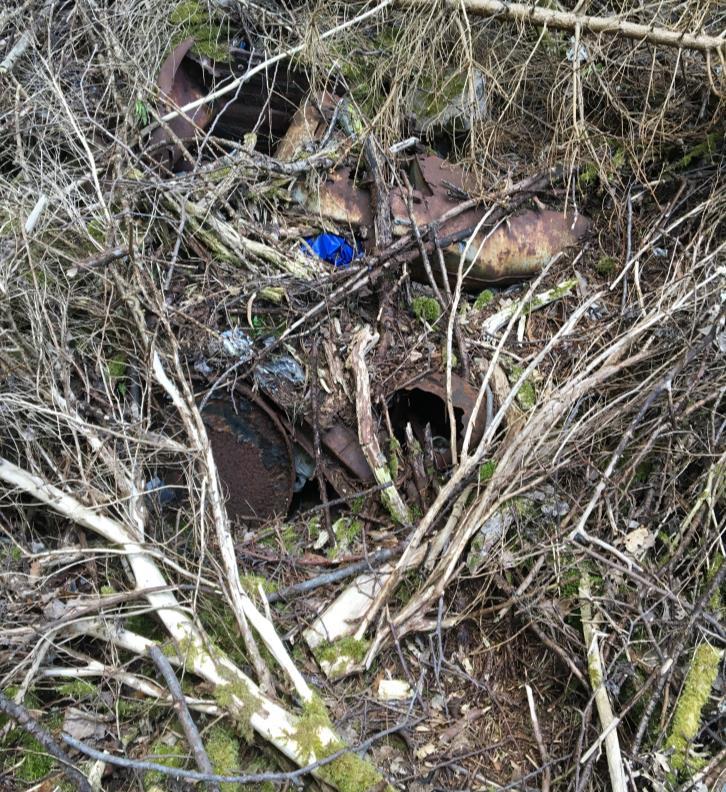

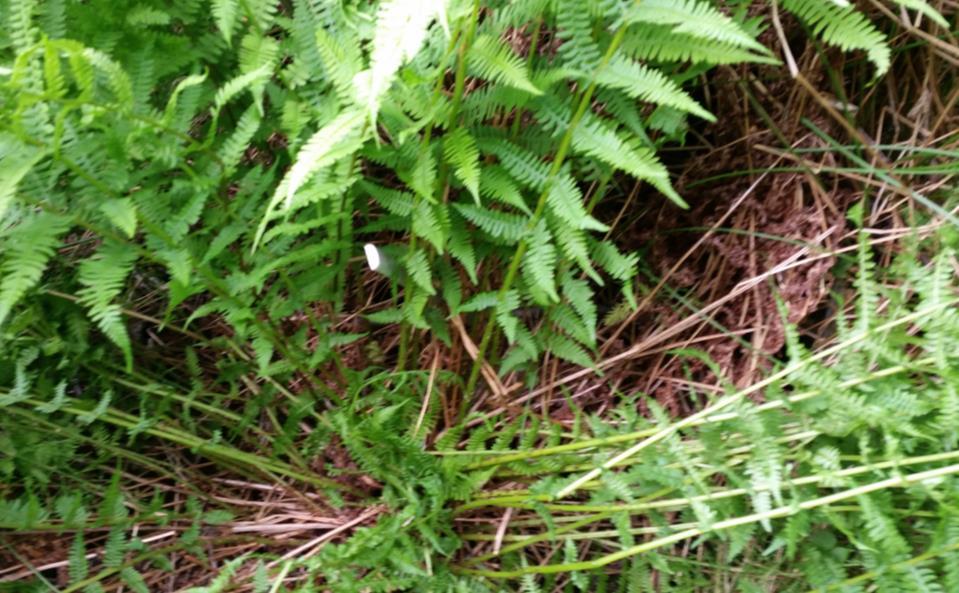

8 8 (15) Figur 5 Oljefat i slänten. Vegetationen nedanför slänten döljer bitvis marken väl men även här påträffades glas, metallbitar och andra uppstickande föremål som innebär risk för skada, se Figur 6. Delar av det avfall som fanns i markytan kan inte härröra från deponins aktiva period, vilket visar att tippning skett efter deponins avslut, se Figur 7. Deponins avslut i sydväst har en mycket brant slänt. I denna slänt observerades flera böjda träd, s.k. saxofonträd, vilka indikerar att det skett rörelser i slänten, se Figur 8. Formen uppstår då träden växer och måste parera för rörelser i marken. Sammantaget indikerar detta en instabil slänt med risk för ras. Figur 6 Exempel på väl dold uppstickande metallist. SLUTRAPPORT Toms deponi PM - Riskbedömning \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc

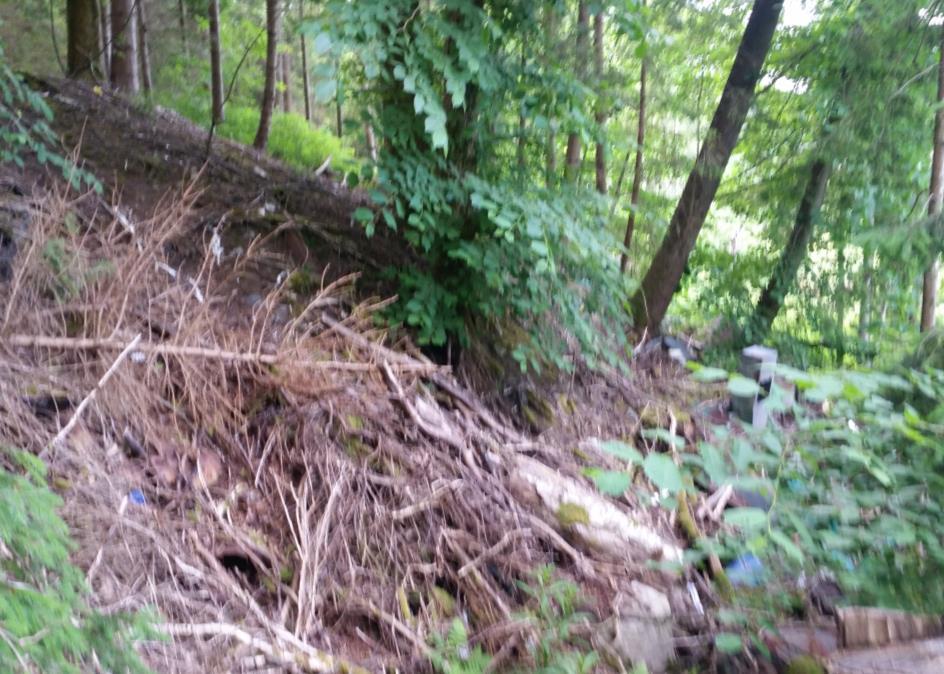

9 9 (15) Figur 7 Påträffad ölburk med bäst före-datum 22 mars s\swe\göteborg\n-data\104\26\ \6 \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 leverans\03 nskning\leverans handling toms \ för externgranskning\leverans toms \ ning toms deponi slutrapport enbart ulf.doc riskbedömning toms deponi.doc Figur 8 SLUTRAPPORT Toms deponi PM - Riskbedömning Saxofonträd (se gula pilar).

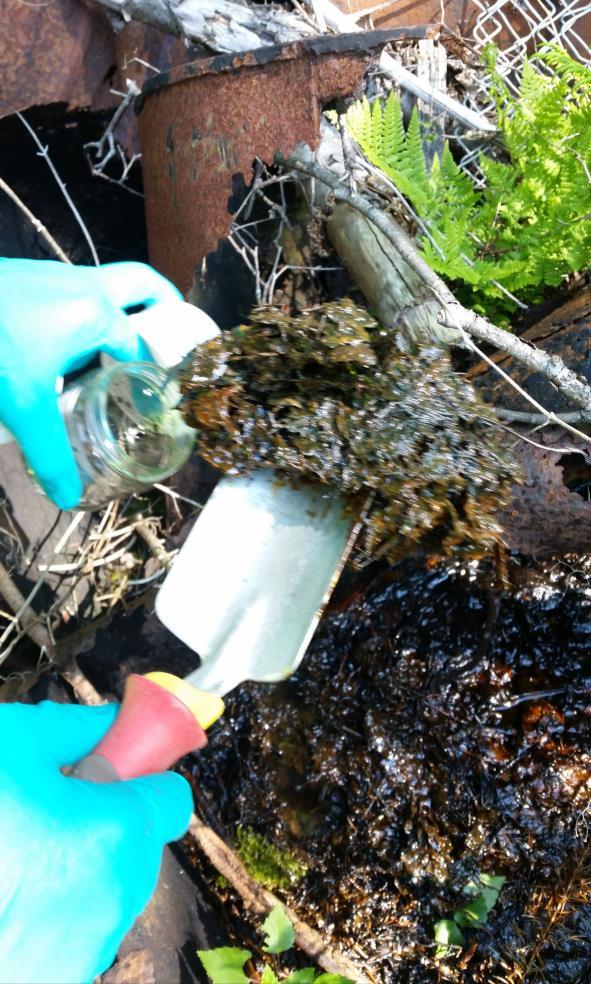

10 10 (15) 4. Miljöundersökning Provtagning utfördes i samband med okulära besiktning och deponiavgränsning Det konstaterades att det ligger en gärdsgård i anslutning till deponin. 4.1 Fältundersökning Totalt togs fem jordprover ut för eventuell laboratorieanalys, se Bilaga 1. NC1-3 togs ut i släntfoten och NC5-6 togs ut i den övre delen av slänten. Proven togs ut ytligt, ca 0-10 cm under markytan. Prov togs ut och förpackades i provburkar avsedda för laboratorieanalys. Vid provtagningen påträffades fyllda oljefat i deponins släntfot. I en delvis fylld tunna påträffades oljeprodukt, se Figur 9. I oljefatet syntes löv, olja och vatten. En tjock oljehinna flöt ovanpå vattnet. Provet NC4 togs ut från ett sönderrostat oljefat. Provet luktade starkt av olja. Figur 9 Provtagning av innehåll i oljefat. SLUTRAPPORT Toms deponi PM - Riskbedömning \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc

11 11 (15) 4.2 Laboratorieundersökning Prover från släntfoten valdes ut för laboratorieanalys och skickades för så kallad Envipack-analys, vilket är ett screeninganalyspaket innefattande flera olika typer av ämnesgrupper. Provet uttaget från oljefatet skickades in för oljeidentifiering och analys av PAH i olja. Analyserna utfördes av det ackrediterade laboratoriet ALS Scandinavia. 4.3 Resultat och utvärdering Analysresultat har sammanställts och jämförts mot riktvärdet för Naturvårdsverkets riktlinjer för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) (Naturvårdsverket, 2009). Markanvändningen på deponin bedöms idag motsvara MKM. En jämförelse har även utförts mot Avfall Sveriges gränsvärden för farligt avfall (FA) (Avfall Sverige, 2007). Resultatet presenteras i Bilaga 2a. I samtliga analyserade jordprov påträffades en halt av PCB över riktvärdet för KM. Vidare påträffades även petroleumkolväten av typen alifater >C16-C35, men enbart i halter under KM. Detta kan förväntas i direkt anslutning till avfall med inte minst oljefat från denna tid. Med hänsyn till ansamlingen av skrot förväntades förhöjda metallhalter i ytlig jord i direkt anslutning till avfallet. I prov NC2 och NC3 påvisades halter överskridande KM för metallerna kadmium och zink. I NC3 överstiger halten zink även MKM. Nickelhalten i prov NC3 låg på mg/kg TS vilket innebär att halten är så hög att provmaterialet klassas som ett farligt avfall. För övriga analyserade ämnen påvisades ej halter över rapporteringsgränserna. I Bilaga 2b visas resultatet från analys av prov uttaget i oljefatet. Resultatet visar påvisar spillolja (170 g/kg TS). Samtliga PAH-halter är under riktvärdet för KM. s\swe\göteborg\n-data\104\26\ \6 \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 leverans\03 nskning\leverans handling toms \ för externgranskning\leverans toms \ ning toms deponi slutrapport enbart ulf.doc riskbedömning toms deponi.doc 5. Deponiavgränsning och inmätning Bedömning och utmärkning av deponigränser samt inmätning av deponin utfördes parallellt med detta uppdrag och Resultatet påvisade att utbredningen av Toms deponi är mindre än vad Länsstyrelsen tidigare bedömt i MIFO-rapporten för, ca m 2 jämfört med Länsstyrelsens bedömning på m 2. SLUTRAPPORT Toms deponi PM - Riskbedömning

12 12 (15) 6. Riskbedömning De ytliga föroreningar som påvisats inom deponiområdet är markförorening av tungmetaller, PCB och petroleumkolväten. Särskilt den mycket höga halten utav nickel bedöms utgöra en stor risk för människors hälsa. Den höga nickelhalten överstiger gränsen för farligt avfall och påträffades ytligt i deponin. Nickel kan tas upp av huden vid närkontakt. Det är därmed viktigt att undvika hudkontakt vid en eventuell upprensning. Deponin bör ej beträdas nära slänterna. Detta dels p.g.a. rasrisk men även då det i slänten ligger ett stort antal oljefat. Dessa kan kollapsa vid ökat marktryck och orsaka ras alternativt orsaka allvarliga skärskador på människor och djur. Vissa av oljefaten kan endast ses från släntfot på grund av att de delvis är övertäckta samt den branta släntlutningen. Längs med deponins södra sida finns ett begränsat område med utspridd aska. Detta område är rasbenäget då marken började glida vid belastning. Vid platsbesöket noterades en stor mängd övervuxet avfall utanför släntfoten. Risken för skär- och stickskador är överhängande framförallt vid och kring släntfoten. Vid vistelse på deponin och dess närområde skall trampsäkra skor med stålhätta användas i kombination med heltäckande byxor. Vid arbete på deponin skall dessutom arbetshandskar användas för att förhindra skär- och stickskador samt upptag av farliga ämnen genom huden. Arbete eller vistelse får ej utföras ensamt. Första hjälpen och ögondusch skall finnas i tillhands vid vistelse på deponiområdet. Norconsult avråder från en manuell uppstädning av deponin på grund av den stora risken för skador och förordar maskinell upprensning. Det är inte lämpligt att ta bort mer än ytligt liggande material och direkt olämpligt att dra loss avfall som delvis är begravt. Sådant material bör istället kapas. SLUTRAPPORT Toms deponi PM - Riskbedömning \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc

13 13 (15) 7. Slutsats Norconsult anser att upprensning av deponin så långt som möjligt skall utföras maskinellt med framförallt med hänsyn till de stora arbetsmiljöriskerna. Vid detta arbete måste befintlig gärdsgård beaktas vilken kan behöva rivas eller flyttas. Det bör kontrolleras om ett sådant arbete kräver tillstånd i detta fall. Norconsult rekommenderar att de fyllda oljefaten avlägsnas för destruering i syfte att förhindra fortsatt/kommande föroreningsspridning. Efter maskinell uppstädning (grov) bör deponin kompletteringstäckas med lämpliga massor för att förhindra föroreningsspridning och skaderisk. Allt övertäckningsarbete skall ske i samråd med geotekniker för att utforma en geoteknisk stabil slänt. Vidare rekommenderas att området hägnas in/märks upp för att förhindra att människor och djur skadar sig, till dess att uppröjning och kompletterande övertäckning utförts. Norconsult AB Miljö och Säkerhet Ulf Johansson ulf.johansson@norconsult.com s\swe\göteborg\n-data\104\26\ \6 \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 leverans\03 nskning\leverans handling toms \ för externgranskning\leverans toms \ ning toms deponi slutrapport enbart ulf.doc riskbedömning toms deponi.doc SLUTRAPPORT Toms deponi PM - Riskbedömning

14 14 (15) Referenser Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. Länsstyrelsen i Halland, Deponiprojektet. Publicerad Länsstyrelsen i Halland, Inventering av nedlagda deponier i Kungsbacka kommun Dnr: Naturvårdsverket, Naturvårdsverkets riktlinjer för förorenad mark. Rapport SLUTRAPPORT Toms deponi PM - Riskbedömning \\norconsultad.com\dfs\swe\göteborg\n-data\104\26\ \6 leverans\03 handling för externgranskning\leverans toms \ slutrapport riskbedömning toms deponi.doc

15 Norconsult AB Theres Svenssons gata 11 Box 8774, Göteborg , fax

16 BETECKNING PROVPUNKT DEPONIGRÄNS Norconsult AB Box 8774, Göteborg Tfn Meter

17 Bilaga 2a Uppdragsnummer: Deponi: Provtagningsdatum: Provnr /riktvärden KM [mg/kg TS] 1 MKM [mg/kg TS] 1 FA (mg/kg TS) 2 NC1 NC2 NC3 Provtagn nivå (m u my) 0-0,05 0-0,05 0-0,05 Torrsubstans 57,1 44,9 50,9 PETROLEUMKOLVÄTEN MTBE <0.050 <0.050 <0.050 Bensen 0,012 0,04 - < < < Etylbensen <0.020 <0.020 <0.020 M/P/O-Xylen <0.020 < ,024 Toluen <0.100 <0.100 <0.100 Alifater >C5-C <10.0 <10.0 <10.0 Alifater >C8-C <10.0 <10.0 <10.0 Alifater >C10-C <10 <10 <10 Alifater >C12-C <10 <10 <10 Alifater >C5-C <20 <20 <20 Alifater >C16-C Aromater >C8-C <0.480 <0.480 <0.480 Aromater >C10-C <1.24 <1.24 <1.24 Aromater >C16-C <1.0 <1.0 <1.0 PAH Summa PAH med låg molekylvikt <0.12 <0.12 <0.12 Summa PAH med medelhög molekylvikt <0.20 <0.20 <0.20 Summa PAH med hög molekylvikt <0.32 <0.32 <0.32 METALLER Arsenik As <1.00 <1.00 <1.00 Barium Ba ,7 99,4 Kadmium Cd 0,5 15-0,32 0,56 1,13 Kobolt Co ,36 6,36 10,9 Krom Cr ,98 10,4 12,3 Koppar Cu ,2 29,7 24,7 Kvicksilver Hg 0,25 2,5 - <0.20 <0.20 <0.20 Molybden Mo ,82 0,56 1,14 Nickel Ni * 2,7 19, Bly Pb ,8 23,7 43 Vanadin V ,8 29,1 26,6 Tenn Sn <1.0 <1.0 <1.0 Zink Zn PCB S:a PCB (7st) 0,008 0,2-0,024 < ,025 Provnr /riktvärden NC1 NC2 NC3 < Halten understiger laboratoriets rapporteringsgräns. Grå ruta markerar att rapporteringsgränser överskrider riktvärdet. 1 Jämförelser med Naturvårdsverkets riktvärden för förorenad mark (NV5976) Känslig Markanvändning Mindre Känslig Markanvändning 2 Jämförelser med gärnsvärden för avfall Farligt avfall * Nickel (icke lättlösligt) N:\104\26\ \5 Arbetsmaterial\01 Dokument\N\Lab\Jämförelse med KM

18 Bilaga 2a Uppdragsnummer: Deponi: Provtagningsdatum: Provnr NC1 NC2 NC3 Provtagn nivå (m u my) 0-0,05 0-0,05 0-0,05 Torrsubstans 57,1 44,9 50,9 ÖVRIGT diklormetan <0.800 <0.800 < ,1-dikloretan <0.010 <0.010 < ,2-dikloretan <0.100 <0.100 < ,2-diklorpropan <0.10 <0.10 <0.10 triklormetan <0.030 <0.030 <0.030 tetraklormetan <0.010 <0.010 < ,1,1-trikloretan <0.010 <0.010 < ,1,2-trikloretan <0.040 <0.040 <0.040 hexakloretan <0.010 <0.010 <0.010 cis-1,2-dikloreten < < < trans-1,2-dikloreten < < < trikloreten <0.010 <0.010 <0.010 tetrakloreten <0.020 <0.020 <0.020 vinylklorid <0.100 <0.100 < ,1-dikloreten < < < monoklorbensen <0.010 <0.010 < ,2-diklorbensen <0.020 <0.020 < ,3-diklorbensen <0.020 <0.020 < ,4-diklorbensen <0.020 <0.020 < ,2,3-triklorbensen <0.020 <0.020 < ,2,4-triklorbensen <0.030 <0.030 < ,3,5-triklorbensen <0.050 <0.050 <0.050 triklorbensener, summa <0.050 <0.050 < tetraklorbensen <0.010 <0.010 < /1245-tetraklorbensen <0.020 <0.020 <0.020 pentaklorbensen <0.010 <0.010 <0.010 tetra- och pentaklorbensener, summa <0.020 <0.020 <0.020 hexaklorbensen < < < monoklorfenol <0.020 <0.020 < monoklorfenol <0.020 <0.020 < monoklorfenol <0.020 <0.020 < ,3-diklorfenol <0.020 <0.020 < ,4+2,5-diklorfenol <0.040 <0.040 < ,6-diklorfenol <0.020 <0.020 < ,4-diklorfenol <0.020 <0.020 < ,5-diklorfenol <0.020 <0.020 < ,3,4-triklorfenol <0.020 <0.020 < ,3,5-triklorfenol <0.020 <0.020 < ,3,6-triklorfenol <0.020 <0.020 < ,4,5-triklorfenol <0.020 <0.020 < ,4,6-triklorfenol <0.020 <0.020 < ,4,5-triklorfenol <0.020 <0.020 < ,3,4,5-tetraklorfenol <0.020 <0.020 < ,3,4,6-tetraklorfenol <0.020 <0.020 < ,3,5,6-tetraklorfenol <0.020 <0.020 <0.020 pentaklorfenol <0.020 <0.020 <0.020 klorfenoler, summa <0.19 <0.19 <0.19 styren <0.040 <0.040 <0.040 o,p'-ddt <0.010 <0.010 <0.010 p,p'-ddt <0.010 <0.010 <0.010 o,p'-ddd <0.010 <0.010 <0.010 p,p'-ddd <0.010 <0.010 <0.010 o,p'-dde <0.010 <0.010 <0.010 p,p'-dde <0.010 <0.010 <0.010 aldrin <0.010 <0.010 <0.010 dieldrin <0.010 <0.010 <0.010 endrin <0.010 <0.010 <0.010 isodrin <0.010 <0.010 <0.010 telodrin <0.010 <0.010 <0.010 alfa-hch <0.010 <0.010 <0.010 beta-hch <0.010 <0.010 <0.010 gamma-hch (lindan) < < < heptaklor <0.010 <0.010 <0.010 cis-heptaklorepoxid <0.010 <0.010 <0.010 trans-heptaklorepoxid <0.010 <0.010 <0.010 alfa-endosulfan <0.010 <0.010 <0.010 Provnr NC1 NC2 NC3 < Halten understiger laboratoriets rapporteringsgräns. N:\104\26\ \5 Arbetsmaterial\01 Dokument\N\Lab\Jämförelse med KM

19 Bilaga 2b Uppdragsnummer: Deponi: Provtagningsdatum: Provnr /riktvärden KM [mg/kg TS] 1 MKM [mg/kg TS] 1 NC4 Torrsubstans 72,5 PETROLEUMKOLVÄTEN oljeindex >C10-<C fraktion >C10-C fraktion >C12-C fraktion >C16-C fraktion >C35-<C PAH Summa PAH med låg molekylvikt 3 15 <0.15 Summa PAH med medelhög molekylvikt ,65 Summa PAH med hög molekylvikt ,8 Provnr /riktvärden NC4 < Halten understiger laboratoriets rapporteringsgräns 1 Jämförelser med Naturvårdsverkets riktvärden för förorenad mark (NV5976) Känslig Markanvändning Mindre Känslig Markanvändning N:\104\26\ \5 Arbetsmaterial\01 Dokument\N\Lab\nc4

20 Rapport Sida 1 (11) Bilaga 4 T SJJ9BAHJ4E Ankomstdatum Norconsult AB Utfärdad Malin Gillmark Box Göteborg Projekt Toms Deponi Bestnr Analys av fast prov Er beteckning NC1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 INRO As <1.00 mg/kg TS 1 1 INRO Ba mg/kg TS 1 1 INRO Cd mg/kg TS 1 1 INRO Co mg/kg TS 1 1 INRO Cr mg/kg TS 1 1 INRO Cu mg/kg TS 1 1 INRO Hg <0.20 mg/kg TS 1 1 INRO Mo mg/kg TS 1 1 INRO Ni mg/kg TS 1 1 INRO Pb mg/kg TS 1 1 INRO Sn <1.0 mg/kg TS 1 1 INRO V mg/kg TS 1 1 INRO Zn mg/kg TS 1 1 INRO alifater >C5-C8 <10.0 mg/kg TS 1 1 INRO alifater >C8-C10 <10.0 mg/kg TS 1 1 INRO alifater >C10-C12 <10 mg/kg TS 1 1 INRO alifater >C12-C16 <10 mg/kg TS 1 1 INRO alifater >C5-C16 <20 mg/kg TS 1 1 INRO alifater >C16-C mg/kg TS 1 1 INRO aromater >C8-C10 <0.480 mg/kg TS 1 1 INRO aromater >C10-C16 <1.24 mg/kg TS 1 1 INRO metylpyrener/metylfluorantener <1.0 mg/kg TS 1 1 INRO metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 1 1 INRO aromater >C16-C35 <1.0 mg/kg TS 1 1 INRO naftalen <0.080 mg/kg TS 1 1 INRO acenaftylen <0.080 mg/kg TS 1 1 INRO acenaften <0.080 mg/kg TS 1 1 INRO fluoren <0.080 mg/kg TS 1 1 INRO fenantren <0.080 mg/kg TS 1 1 INRO antracen <0.080 mg/kg TS 1 1 INRO fluoranten <0.080 mg/kg TS 1 1 INRO pyren <0.080 mg/kg TS 1 1 INRO bens(a)antracen <0.080 mg/kg TS 1 1 INRO krysen <0.080 mg/kg TS 1 1 INRO bens(b)fluoranten <0.080 mg/kg TS 1 1 INRO bens(k)fluoranten <0.080 mg/kg TS 1 1 INRO bens(a)pyren <0.080 mg/kg TS 1 1 INRO dibens(ah)antracen <0.080 mg/kg TS 1 1 INRO benso(ghi)perylen <0.080 mg/kg TS 1 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

21 Rapport Sida 2 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign indeno(123cd)pyren <0.080 mg/kg TS 1 1 INRO PAH, summa 16* <0.64 mg/kg TS 1 1 INRO PAH, summa cancerogena* <0.28 mg/kg TS 1 1 INRO PAH, summa övriga* <0.36 mg/kg TS 1 1 INRO PAH, summa L* <0.12 mg/kg TS 1 1 INRO PAH, summa M* <0.20 mg/kg TS 1 1 INRO PAH, summa H* <0.32 mg/kg TS 1 1 INRO diklormetan <0.800 mg/kg TS 2 1 INRO 1,1-dikloretan <0.010 mg/kg TS 2 1 INRO 1,2-dikloretan <0.100 mg/kg TS 2 1 INRO 1,2-diklorpropan <0.10 mg/kg TS 2 1 INRO triklormetan <0.030 mg/kg TS 2 1 INRO tetraklormetan <0.010 mg/kg TS 2 1 INRO 1,1,1-trikloretan <0.010 mg/kg TS 2 1 INRO 1,1,2-trikloretan <0.040 mg/kg TS 2 1 INRO hexakloretan <0.010 mg/kg TS 2 1 INRO cis-1,2-dikloreten < mg/kg TS 2 1 INRO trans-1,2-dikloreten < mg/kg TS 2 1 INRO trikloreten <0.010 mg/kg TS 2 1 INRO tetrakloreten <0.020 mg/kg TS 2 1 INRO vinylklorid <0.100 mg/kg TS 2 1 INRO 1,1-dikloreten < mg/kg TS 2 1 INRO monoklorbensen <0.010 mg/kg TS 2 1 INRO 1,2-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,3-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,4-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 INRO 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 INRO triklorbensener, summa* <0.050 mg/kg TS 2 1 INRO 1234-tetraklorbensen <0.010 mg/kg TS 2 1 INRO 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 INRO pentaklorbensen <0.010 mg/kg TS 2 1 INRO tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 INRO hexaklorbensen < mg/kg TS 2 1 INRO 2-monoklorfenol <0.020 mg/kg TS 2 1 INRO 3-monoklorfenol <0.020 mg/kg TS 2 1 INRO 4-monoklorfenol <0.020 mg/kg TS 2 1 INRO 2,3-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 INRO 2,6-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,4-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,5-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 3 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC1 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign pentaklorfenol <0.020 mg/kg TS 2 1 INRO klorfenoler, summa* <0.19 mg/kg TS 2 1 INRO bensen < mg/kg TS 3 1 INRO toluen <0.100 mg/kg TS 3 1 INRO etylbensen <0.020 mg/kg TS 3 1 INRO m,p-xylen <0.020 mg/kg TS 3 1 INRO o-xylen <0.010 mg/kg TS 3 1 INRO xylener, summa* <0.020 mg/kg TS 3 1 INRO styren <0.040 mg/kg TS 3 1 INRO MTBE <0.050 mg/kg TS 3 1 INRO PCB 28 < mg/kg TS 3 1 INRO PCB 52 < mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB 118 < mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB, summa 7* mg/kg TS 3 1 INRO o,p'-ddt <0.010 mg/kg TS 3 1 INRO p,p'-ddt <0.010 mg/kg TS 3 1 INRO o,p'-ddd <0.010 mg/kg TS 3 1 INRO p,p'-ddd <0.010 mg/kg TS 3 1 INRO o,p'-dde <0.010 mg/kg TS 3 1 INRO p,p'-dde <0.010 mg/kg TS 3 1 INRO aldrin <0.010 mg/kg TS 3 1 INRO dieldrin <0.010 mg/kg TS 3 1 INRO endrin <0.010 mg/kg TS 3 1 INRO isodrin <0.010 mg/kg TS 3 1 INRO telodrin <0.010 mg/kg TS 3 1 INRO alfa-hch <0.010 mg/kg TS 3 1 INRO beta-hch <0.010 mg/kg TS 3 1 INRO gamma-hch (lindan) < mg/kg TS 3 1 INRO heptaklor <0.010 mg/kg TS 3 1 INRO cis-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO trans-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO alfa-endosulfan <0.010 mg/kg TS 3 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 4 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC2 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 INRO As <1.00 mg/kg TS 1 1 INRO Ba mg/kg TS 1 1 INRO Cd mg/kg TS 1 1 INRO Co mg/kg TS 1 1 INRO Cr mg/kg TS 1 1 INRO Cu mg/kg TS 1 1 INRO Hg <0.20 mg/kg TS 1 1 INRO Mo mg/kg TS 1 1 INRO Ni mg/kg TS 1 1 INRO Pb mg/kg TS 1 1 INRO Sn <1.0 mg/kg TS 1 1 INRO V mg/kg TS 1 1 INRO Zn mg/kg TS 1 1 INRO alifater >C5-C8 <10.0 mg/kg TS 1 1 INRO alifater >C8-C10 <10.0 mg/kg TS 1 1 INRO alifater >C10-C12 <10 mg/kg TS 1 1 INRO alifater >C12-C16 <10 mg/kg TS 1 1 INRO alifater >C5-C16 <20 mg/kg TS 1 1 INRO alifater >C16-C mg/kg TS 1 1 INRO aromater >C8-C10 <0.480 mg/kg TS 1 1 INRO aromater >C10-C16 <1.24 mg/kg TS 1 1 INRO metylpyrener/metylfluorantener <1.0 mg/kg TS 1 1 INRO metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 1 1 INRO aromater >C16-C35 <1.0 mg/kg TS 1 1 INRO naftalen <0.080 mg/kg TS 1 1 INRO acenaftylen <0.080 mg/kg TS 1 1 INRO acenaften <0.080 mg/kg TS 1 1 INRO fluoren <0.080 mg/kg TS 1 1 INRO fenantren <0.080 mg/kg TS 1 1 INRO antracen <0.080 mg/kg TS 1 1 INRO fluoranten <0.080 mg/kg TS 1 1 INRO pyren <0.080 mg/kg TS 1 1 INRO bens(a)antracen <0.080 mg/kg TS 1 1 INRO krysen <0.080 mg/kg TS 1 1 INRO bens(b)fluoranten <0.080 mg/kg TS 1 1 INRO bens(k)fluoranten <0.080 mg/kg TS 1 1 INRO bens(a)pyren <0.080 mg/kg TS 1 1 INRO dibens(ah)antracen <0.080 mg/kg TS 1 1 INRO benso(ghi)perylen <0.080 mg/kg TS 1 1 INRO indeno(123cd)pyren <0.080 mg/kg TS 1 1 INRO PAH, summa 16* <0.64 mg/kg TS 1 1 INRO PAH, summa cancerogena* <0.28 mg/kg TS 1 1 INRO PAH, summa övriga* <0.36 mg/kg TS 1 1 INRO PAH, summa L* <0.12 mg/kg TS 1 1 INRO PAH, summa M* <0.20 mg/kg TS 1 1 INRO PAH, summa H* <0.32 mg/kg TS 1 1 INRO diklormetan <0.800 mg/kg TS 2 1 INRO 1,1-dikloretan <0.010 mg/kg TS 2 1 INRO 1,2-dikloretan <0.100 mg/kg TS 2 1 INRO 1,2-diklorpropan <0.10 mg/kg TS 2 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

24 Rapport Sida 5 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC2 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign triklormetan <0.030 mg/kg TS 2 1 INRO tetraklormetan <0.010 mg/kg TS 2 1 INRO 1,1,1-trikloretan <0.010 mg/kg TS 2 1 INRO 1,1,2-trikloretan <0.040 mg/kg TS 2 1 INRO hexakloretan <0.010 mg/kg TS 2 1 INRO cis-1,2-dikloreten < mg/kg TS 2 1 INRO trans-1,2-dikloreten < mg/kg TS 2 1 INRO trikloreten <0.010 mg/kg TS 2 1 INRO tetrakloreten <0.020 mg/kg TS 2 1 INRO vinylklorid <0.100 mg/kg TS 2 1 INRO 1,1-dikloreten < mg/kg TS 2 1 INRO monoklorbensen <0.010 mg/kg TS 2 1 INRO 1,2-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,3-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,4-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 INRO 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 INRO triklorbensener, summa* <0.050 mg/kg TS 2 1 INRO 1234-tetraklorbensen <0.010 mg/kg TS 2 1 INRO 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 INRO pentaklorbensen <0.010 mg/kg TS 2 1 INRO tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 INRO hexaklorbensen < mg/kg TS 2 1 INRO 2-monoklorfenol <0.020 mg/kg TS 2 1 INRO 3-monoklorfenol <0.020 mg/kg TS 2 1 INRO 4-monoklorfenol <0.020 mg/kg TS 2 1 INRO 2,3-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 INRO 2,6-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,4-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,5-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO pentaklorfenol <0.020 mg/kg TS 2 1 INRO klorfenoler, summa* <0.19 mg/kg TS 2 1 INRO bensen < mg/kg TS 3 1 INRO toluen <0.100 mg/kg TS 3 1 INRO etylbensen <0.020 mg/kg TS 3 1 INRO m,p-xylen <0.020 mg/kg TS 3 1 INRO o-xylen <0.010 mg/kg TS 3 1 INRO xylener, summa* <0.020 mg/kg TS 3 1 INRO styren <0.040 mg/kg TS 3 1 INRO MTBE <0.050 mg/kg TS 3 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 6 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC2 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PCB 28 < mg/kg TS 3 1 INRO PCB 52 < mg/kg TS 3 1 INRO PCB 101 < mg/kg TS 3 1 INRO PCB 118 < mg/kg TS 3 1 INRO PCB 138 < mg/kg TS 3 1 INRO PCB 153 < mg/kg TS 3 1 INRO PCB 180 < mg/kg TS 3 1 INRO PCB, summa 7* <0.011 mg/kg TS 3 1 INRO o,p'-ddt <0.010 mg/kg TS 3 1 INRO p,p'-ddt <0.010 mg/kg TS 3 1 INRO o,p'-ddd <0.010 mg/kg TS 3 1 INRO p,p'-ddd <0.010 mg/kg TS 3 1 INRO o,p'-dde <0.010 mg/kg TS 3 1 INRO p,p'-dde <0.010 mg/kg TS 3 1 INRO aldrin <0.010 mg/kg TS 3 1 INRO dieldrin <0.010 mg/kg TS 3 1 INRO endrin <0.010 mg/kg TS 3 1 INRO isodrin <0.010 mg/kg TS 3 1 INRO telodrin <0.010 mg/kg TS 3 1 INRO alfa-hch <0.010 mg/kg TS 3 1 INRO beta-hch <0.010 mg/kg TS 3 1 INRO gamma-hch (lindan) < mg/kg TS 3 1 INRO heptaklor <0.010 mg/kg TS 3 1 INRO cis-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO trans-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO alfa-endosulfan <0.010 mg/kg TS 3 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 7 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC3 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 INRO As <1.00 mg/kg TS 1 1 INRO Ba mg/kg TS 1 1 INRO Cd mg/kg TS 1 1 INRO Co mg/kg TS 1 1 INRO Cr mg/kg TS 1 1 INRO Cu mg/kg TS 1 1 INRO Hg <0.20 mg/kg TS 1 1 INRO Mo mg/kg TS 1 1 INRO Ni mg/kg TS 1 1 INRO Pb mg/kg TS 1 1 INRO Sn <1.0 mg/kg TS 1 1 INRO V mg/kg TS 1 1 INRO Zn mg/kg TS 1 1 INRO alifater >C5-C8 <10.0 mg/kg TS 1 1 INRO alifater >C8-C10 <10.0 mg/kg TS 1 1 INRO alifater >C10-C12 <10 mg/kg TS 1 1 INRO alifater >C12-C16 <10 mg/kg TS 1 1 INRO alifater >C5-C16 <20 mg/kg TS 1 1 INRO alifater >C16-C mg/kg TS 1 1 INRO aromater >C8-C10 <0.480 mg/kg TS 1 1 INRO aromater >C10-C16 <1.24 mg/kg TS 1 1 INRO metylpyrener/metylfluorantener <1.0 mg/kg TS 1 1 INRO metylkrysener/metylbens(a)antracener <1.0 mg/kg TS 1 1 INRO aromater >C16-C35 <1.0 mg/kg TS 1 1 INRO naftalen <0.080 mg/kg TS 1 1 INRO acenaftylen <0.080 mg/kg TS 1 1 INRO acenaften <0.080 mg/kg TS 1 1 INRO fluoren <0.080 mg/kg TS 1 1 INRO fenantren <0.080 mg/kg TS 1 1 INRO antracen <0.080 mg/kg TS 1 1 INRO fluoranten <0.080 mg/kg TS 1 1 INRO pyren <0.080 mg/kg TS 1 1 INRO bens(a)antracen <0.080 mg/kg TS 1 1 INRO krysen <0.080 mg/kg TS 1 1 INRO bens(b)fluoranten <0.080 mg/kg TS 1 1 INRO bens(k)fluoranten <0.080 mg/kg TS 1 1 INRO bens(a)pyren <0.080 mg/kg TS 1 1 INRO dibens(ah)antracen <0.080 mg/kg TS 1 1 INRO benso(ghi)perylen <0.080 mg/kg TS 1 1 INRO indeno(123cd)pyren <0.080 mg/kg TS 1 1 INRO PAH, summa 16* <0.64 mg/kg TS 1 1 INRO PAH, summa cancerogena* <0.28 mg/kg TS 1 1 INRO PAH, summa övriga* <0.36 mg/kg TS 1 1 INRO PAH, summa L* <0.12 mg/kg TS 1 1 INRO PAH, summa M* <0.20 mg/kg TS 1 1 INRO PAH, summa H* <0.32 mg/kg TS 1 1 INRO diklormetan <0.800 mg/kg TS 2 1 INRO 1,1-dikloretan <0.010 mg/kg TS 2 1 INRO 1,2-dikloretan <0.100 mg/kg TS 2 1 INRO 1,2-diklorpropan <0.10 mg/kg TS 2 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 8 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC3 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign triklormetan <0.030 mg/kg TS 2 1 INRO tetraklormetan <0.010 mg/kg TS 2 1 INRO 1,1,1-trikloretan <0.010 mg/kg TS 2 1 INRO 1,1,2-trikloretan <0.040 mg/kg TS 2 1 INRO hexakloretan <0.010 mg/kg TS 2 1 INRO cis-1,2-dikloreten < mg/kg TS 2 1 INRO trans-1,2-dikloreten < mg/kg TS 2 1 INRO trikloreten <0.010 mg/kg TS 2 1 INRO tetrakloreten <0.020 mg/kg TS 2 1 INRO vinylklorid <0.100 mg/kg TS 2 1 INRO 1,1-dikloreten < mg/kg TS 2 1 INRO monoklorbensen <0.010 mg/kg TS 2 1 INRO 1,2-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,3-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,4-diklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,3-triklorbensen <0.020 mg/kg TS 2 1 INRO 1,2,4-triklorbensen <0.030 mg/kg TS 2 1 INRO 1,3,5-triklorbensen <0.050 mg/kg TS 2 1 INRO triklorbensener, summa* <0.050 mg/kg TS 2 1 INRO 1234-tetraklorbensen <0.010 mg/kg TS 2 1 INRO 1235/1245-tetraklorbensen <0.020 mg/kg TS 2 1 INRO pentaklorbensen <0.010 mg/kg TS 2 1 INRO tetra- och pentaklorbensener, summa* <0.020 mg/kg TS 2 1 INRO hexaklorbensen < mg/kg TS 2 1 INRO 2-monoklorfenol <0.020 mg/kg TS 2 1 INRO 3-monoklorfenol <0.020 mg/kg TS 2 1 INRO 4-monoklorfenol <0.020 mg/kg TS 2 1 INRO 2,3-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,4+2,5-diklorfenol <0.040 mg/kg TS 2 1 INRO 2,6-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,4-diklorfenol <0.020 mg/kg TS 2 1 INRO 3,5-diklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,4,6-triklorfenol <0.020 mg/kg TS 2 1 INRO 3,4,5-triklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,5-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,4,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO 2,3,5,6-tetraklorfenol <0.020 mg/kg TS 2 1 INRO pentaklorfenol <0.020 mg/kg TS 2 1 INRO klorfenoler, summa* <0.19 mg/kg TS 2 1 INRO bensen < mg/kg TS 3 1 INRO toluen <0.100 mg/kg TS 3 1 INRO etylbensen <0.020 mg/kg TS 3 1 INRO m,p-xylen mg/kg TS 3 1 INRO o-xylen <0.010 mg/kg TS 3 1 INRO xylener, summa* mg/kg TS 3 1 INRO styren <0.040 mg/kg TS 3 1 INRO MTBE <0.050 mg/kg TS 3 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 9 (11) Bilaga 4 T SJJ9BAHJ4E Er beteckning NC3 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign PCB 28 < mg/kg TS 3 1 INRO PCB 52 < mg/kg TS 3 1 INRO PCB 101 < mg/kg TS 3 1 INRO PCB 118 < mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB mg/kg TS 3 1 INRO PCB, summa 7* mg/kg TS 3 1 INRO o,p'-ddt <0.010 mg/kg TS 3 1 INRO p,p'-ddt <0.010 mg/kg TS 3 1 INRO o,p'-ddd <0.010 mg/kg TS 3 1 INRO p,p'-ddd <0.010 mg/kg TS 3 1 INRO o,p'-dde <0.010 mg/kg TS 3 1 INRO p,p'-dde <0.010 mg/kg TS 3 1 INRO aldrin <0.010 mg/kg TS 3 1 INRO dieldrin <0.010 mg/kg TS 3 1 INRO endrin <0.010 mg/kg TS 3 1 INRO isodrin <0.010 mg/kg TS 3 1 INRO telodrin <0.010 mg/kg TS 3 1 INRO alfa-hch <0.010 mg/kg TS 3 1 INRO beta-hch <0.010 mg/kg TS 3 1 INRO gamma-hch (lindan) < mg/kg TS 3 1 INRO heptaklor <0.010 mg/kg TS 3 1 INRO cis-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO trans-heptaklorepoxid <0.010 mg/kg TS 3 1 INRO alfa-endosulfan <0.010 mg/kg TS 3 1 INRO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 10 (11) Bilaga 4 T SJJ9BAHJ4E * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket ENVIPACK Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). Metod baserad på SPIMFABs kvalitetsmanual. Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Bestämning av metaller enligt metod baserad på EPA och ISO Mätning utförs med ICP-AES. Rev Paket ENVIPACK Bestämning av klorfenoler enligt metod baserad på US EPA 8041, US EPA 3500 och DIN ISO Mätning utförs med GC-MS/GC-ECD. Bestämning av klorerade alifater samt mono-, di- & triklorbensener enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av tetra-, penta- & hexaklorbensener enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev Paket ENVIPACK Bestämning av monocykliska aromatiska kolväten (BTEX ), styren och MTBE enligt metod baserad på US EPA 8260, US EPA 5021A, US EPA 5021, MADEP 2004, rev. 1.1 och ISO Mätning utförs med GC-MS. Bestämning av polyklorerade bifenyler, PCB (7 kongener) enligt metod baserad på US EPA 8082 och ISO Mätning utförs med GC-ECD. Bestämning av klorerade pesticider enligt metod baserad på US EPA Mätning utförs med GC-ECD. Rev INRO Godkännare Ingalill Rosén Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 11 (11) Bilaga 4 T SJJ9BAHJ4E Utf 1 Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 1 (3) Bilaga 4 T SDVQWON5ZC Ankomstdatum Norconsult AB Utfärdad Malin Gillmark Box Göteborg Projekt Toms Deponi Bestnr Analys av fast prov Er beteckning NC4 Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 1 STGR oljeindex >C10-<C mg/kg TS 1 1 FREN fraktion >C10-C mg/kg TS 1 1 FREN fraktion >C12-C mg/kg TS 1 1 FREN fraktion >C16-C mg/kg TS 1 1 FREN fraktion >C35-<C mg/kg TS 1 1 FREN naftalen <0.100 mg/kg TS 2 1 STGR acenaftylen <0.100 mg/kg TS 2 1 STGR acenaften <0.100 mg/kg TS 2 1 STGR fluoren mg/kg TS 2 1 STGR fenantren mg/kg TS 2 1 STGR antracen <0.100 mg/kg TS 2 1 STGR fluoranten <0.100 mg/kg TS 2 1 STGR pyren mg/kg TS 2 1 STGR bens(a)antracen mg/kg TS 2 1 STGR krysen mg/kg TS 2 1 STGR bens(b)fluoranten mg/kg TS 2 1 STGR bens(k)fluoranten <0.050 mg/kg TS 2 1 STGR bens(a)pyren mg/kg TS 2 1 STGR dibens(ah)antracen mg/kg TS 2 1 STGR benso(ghi)perylen mg/kg TS 2 1 STGR indeno(123cd)pyren <0.050 mg/kg TS 2 1 STGR PAH, summa 16* 1.5 mg/kg TS 2 1 STGR PAH, summa cancerogena* 0.39 mg/kg TS 2 1 STGR PAH, summa övriga* 1.1 mg/kg TS 2 1 STGR PAH, summa L* <0.15 mg/kg TS 2 1 STGR PAH, summa M* 0.65 mg/kg TS 2 1 STGR PAH, summa H* 0.80 mg/kg TS 2 1 STGR ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 2 (3) Bilaga 4 T SDVQWON5ZC * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-20C. Bestämning av oljeindex enligt metod CSN EN och TNRCC metod Mätning utförs med GC-FID. Rev Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev FREN STGR Godkännare Fredrik Enzell Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 3 (3) Bilaga 4 T SDVQWON5ZC Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
