1 Översiktlig miljöteknisk undersökning av mark inom fastigheten Kängurun 20, Mölndals stad För: K21 Entreprenad AB Upprättad: Uppdrag: Structor Miljö Väst AB Org nr Kungsgatan Göteborg

2 Miljöteknisk markundersökning Sida 2 av Kängurun 20, Mölndals stad Innehållsförteckning 1 BAKGRUND OCH SYFTE OMRÅDESBESKRIVNING OCH TIDIGARE UNDERSÖKNINGAR FÖRVÄNTAD FÖRORENINGSBILD PROVTAGNING OCH ANALYSER RESULTAT FÄLTOBSERVATIONER OCH FÖRORENINGSINDIKATIONER ANALYSRESULTAT JORD ANALYSRESULTAT ASFALT UTVÄRDERING AV FÖRORENINGSSITUATIONEN SLUTSATSER OCH REKOMMENDATIONER... 9 Bilagor 1. Fältprotokoll 2. Analysprotokoll ALS Scandinavia Structor Miljö Väst AB

3 Miljöteknisk markundersökning Sida 3 av Kängurun 20, Mölndals stad Bakgrund och syfte K21 Entreprenad AB (K21) planerar för att bygga ett hotell på fastigheten Kängurun 20 i Krokslätt, Mölndals stad, se Figur 1 nedan. Structor Miljö Väst (Structor) har på uppdrag av K21 genomfört en miljöteknisk markundersökning av fastigheten. Inom grannfastigheten i väst har redan markarbeten genomförts inför byggandet av ett parkeringshus. Fastigheten Kängurun 20 är ca 4500 m 2 stor och är belägen i södra delen av området Krokslätts fabriker och sträcker sig från Göteborgsvägen i öster till en bergslänt upp mot naturreservatet Safjället. Det har vid tidigare undersökningar på fastigheten påträffats tjärasfalt under ett nyare lager av asfalt. En mindre sanering av tjärasfalt utfördes år 2015 vid anläggning av en infart från Göteborgsvägen till ett nybyggt parkeringshus på Kängurun 29. Sanering av tjärasfalt gjordes även vid markarbeten inför byggande av parkeringshuset direkt väster om nu undersökt fastighet. Syftet med genomförd miljöteknisk markundersökning är att klarlägga förekomst av markföroreningar/förorenade fyllnadsmassor inom fastigheten och bedöma eventuellt behov av efterbehandlingsåtgärder i samband med kommande schaktarbete för nybyggnation. Då tjärasfalt tidigare påträffats i området bedömdes sannolikheten vara stor att påträffa tjärasfalt inom äldre asfalterade delar av fastigheten. Figur 1. Flygbild över området där fastigheten Kängurun 20 som omfattas av genomförd undersökning har markerats med gult. 2 Områdesbeskrivning och tidigare undersökningar Inför den miljötekniska markundersökningen gjordes en historisk inventering av historiska flygbilder från Lantmäteriet. er från genomförd miljöteknisk markundersökning inom Kängurun 21 (WSP 2010) inför planerad byggnation samt slutrapporten från sanering av tjärasfalt inför anläggande av infartsväg till parkeringshuset, Kängurun 20 (NCC 2015) har granskats. Jordlagren i området består av fyllnadslager med grusig sand med underliggande postglacial lera. Fast berg har observerats väster om området och jorddjupen bedöms vara mellan 5-15 m. Den Structor Miljö Väst AB

4 Miljöteknisk markundersökning Sida 4 av Kängurun 20, Mölndals stad huvudsakliga grundvattenströmningen bedöms vara riktad från det höglänta fastmarkområdet i väster mot Mölndalsån i öster. På historiska flygbilder kan man se att fastigheten asfalterats till stora delar mellan 1961 och Tjärasfalt har påträffats vid schakt för infartväg (blå markering i Figur 2) och vid markarbeten inför byggandet av parkeringshuset (grön markering i Figur 2) Figur 2. Flygbilder över området från 1961 respektive Tjärasfalt har påträffats i blå och gröna ytor. Lantmäteriet Tidigare byggnader har haft verksamheter som verkstad, kemilaboratorium, kontor, restaurang m.m. Den kulturhistoriska dokumentation som gjorts inför kulturminnesmärkningen av Krokslätts fabriker visar inga uppgifter om miljöstörande verksamheter inom nuvarande kvarteret Kängurun. En miljöteknisk undersökning av fastigheten Kängurun 21 direkt norr om Kängurun 20 har genomförts av WSP Vid den undersökningen hade inga av de analyserade parametrarna överstigit Naturvårdsverkets riktvärde för MKM. Över KM låg PAH-H i en punkt, alifater >C16- >C35 i två punkter och arsenik i en punkt, samtliga i den ytliga jorden. Under 2015 utfördes en sanering av tjärasfalt inför anläggande av en infartsväg till ett parkeringshus. Parkkeringshuset ligger på Kängurun 29 och infartsvägen ligger på Kängurun 20. Totalt kördes 250 ton förorenade massor till deponi, varav den största delen var tjärasfalt. Mölndals stad har inga handlingar om förorenad mark på fastigheten, förutom den tjärasfalt som påträffats och sanerats. 3 Förväntad föroreningsbild Mot bakgrund i att fastigheten asfalterades någon gång under 1960-talet och att tjärasfalt påträffats vid tidigare markarbeten är sannolikheten stor att tjärasfalt finns inom fler delar av området. Ingen verksamhet som potentiellt kunnat förorena marken har identifierats på de historiska flygbilderna. Structor Miljö Väst AB

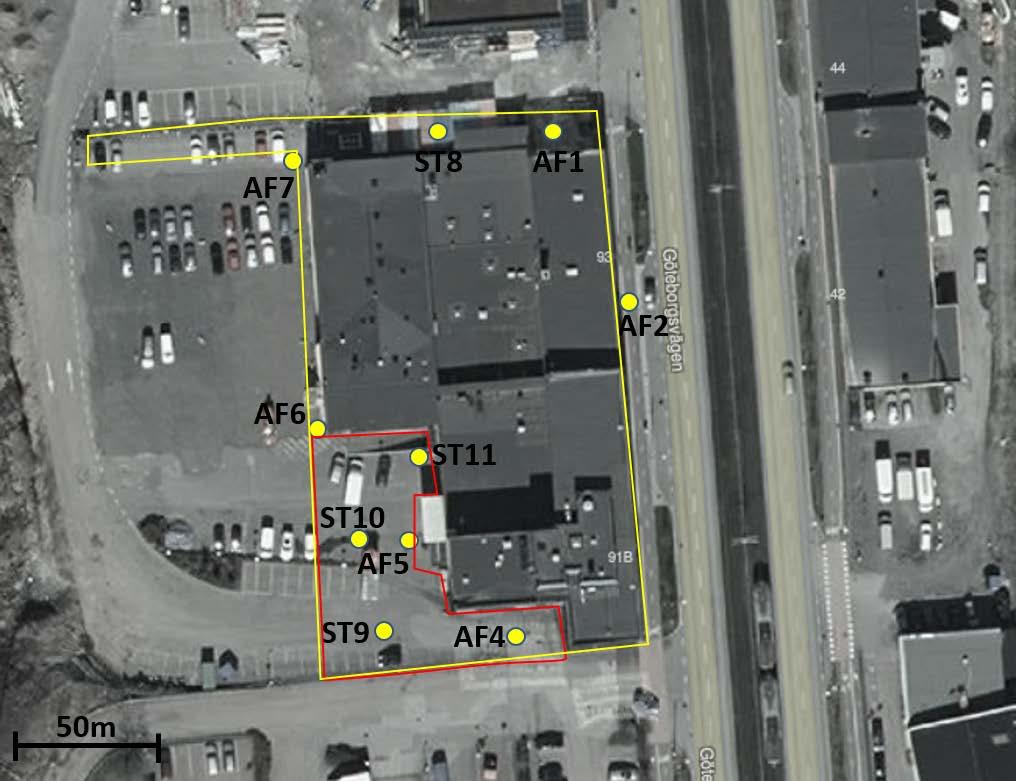

5 Miljöteknisk markundersökning Sida 5 av Kängurun 20, Mölndals stad Det är även vanligt att markytorna inom äldre områden, med eller utan verksamhet, är lätt förorenade med olika metaller (zink, bly, koppar etc.) samt PAH. 4 Provtagning och analyser Den miljötekniska markundersökningen genomfördes i maj 2017 av, Structor, med personal från ÅF som genomförde borrningen. Totalt genomfördes skruvborrning för jordprovtagning i 10 punkter, se provtagningsplanen i Figur 3 nedan. Figur 3. Provtagningsplan för den miljötekniska markundersökningen. Provpunkterna placerades ut för att täcka in de delar av fastigheten som inte är bebyggda och så många punkter som möjligt sattes i asfalterade ytor. Vid skruvborrningen uttogs prover på varje urskiljbart jordlager eller halvmetersvis. Jordprover som valdes ut för laboratorieanalys analyserades med avseende på tungmetaller, PAH samt alifatiska och aromatiska kolväten. Både prover på misstänkt förorenat material och prover på förväntat rent material analyserades. Asfaltsprover analyserades med avseende på PAH16. ALS Scandinavia AB anlitades för analys av proverna. Structor Miljö Väst AB

6 Miljöteknisk markundersökning Sida 6 av Kängurun 20, Mölndals stad Resultat 5.1 Fältobservationer och föroreningsindikationer Tjärasfalt i form av indränkt makadam påträffades inom samtliga asfalterade markytor, undantaget gång- och cykelbanan på den östra sidan. I AF1, AF7 och ST8 fanns ingen asfalt. Eventuell tidigare asfalt här har sannolikt rivits för att anlägga infartsvägen. I AF4 påträffades tjärasfalten en bit ner i fyllningen, på 0,3-0,4m djup. I AF5, AF6, ST9, ST10 och ST11 fanns tjärasfalt direkt i ytan, se figur 4. I figur 5 nedan visas en flygbild med uppskattad utbredning av tjärasfalten inom fastigheten, baserat på provtagningen och de historiska flygbilderna. Under asfalten finns ett lager av fyllnadsjord som är mellan 0,6-2 m mäktigt. Under fyllningen finns torrskorpelera och därefter lera. Fyllningen bestod generellt av lerig grusig sand eller av grusig sand. Ingen indikation på föroreningar noterades i borrpunkterna. I fältprotokollet i bilaga 1 finns alla fältanteckningar. Figur 4. Tjärasfalt i form av indränkt makadam. 5.2 Analysresultat jord Uppmätta föroreningshalter i jord har jämförts med Naturvårdsverkets generella riktvärden vid känslig markanvändning (KM, exempelvis bostäder) och mindre känslig markanvändning (MKM, t.ex. handel, industri och kontor). Analysresultaten finns sammanställda i tabell 1-2. Ämnen som inte uppmätts i halter över rapporteringsgränsen i något prov utelämnas från tabellerna. Fullständiga analysresultat finns i bilaga 2. Structor Miljö Väst AB

7 Miljöteknisk markundersökning Sida 7 av Kängurun 20, Mölndals stad Tabell 1. Sammanställning av analysresultat för jordprover. Halter i mg/kg TS jämförs med riktvärden för KM och MKM. AF1 AF1 AF4 AF5 AF5 AF6 Provpunkt 0-0,5 1,5-2 0,4-0,9 0,2-0,6 0,7-0,85 0,1-0,5 KM 1 MKM 1 Material F/ gr Sa Le F/ gr Sa F/ gr Sa gy Le t F/ gr Sa Arsenik 0,602 8,95 0,727 <0.5 13,1 < Barium 84,6 42,8 22,1 17,7 42,6 26, Kadmium <0.1 0,178 <0.1 <0.1 0,461 <0.1 0,8 12 Kobolt 8,05 8,82 4,25 3,04 8,77 3, Krom 19,6 29,3 26,8 4,74 29,5 6, Koppar 25,6 22,2 43,3 13,6 23,7 10, Kvicksilver <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 0,25 2,5 Nickel 11,7 23,2 21,6 3,34 21, Bly 5,23 14,1 2,63 2,51 14,1 3, Vanadin 22, ,5 7,39 33,3 11, Zink 46, ,9 17, , Aromater >C10-C16 <1 < Aromater >C16-C35 <1 < PAH L <0.15 0,17 0,5 <0.15 0, PAH M 1 3,1 9,5 < ,5 20 PAH H 0,89 2,8 8 < ) Naturvårdsverkets generella riktvärde för känslig markanvändning (KM), för exempelvis bostäder, samt riktvärde för mindre känslig markanvändning (MKM), för exempelvis gatumark och industriområden. Structor Miljö Väst AB

8 Miljöteknisk markundersökning Sida 8 av Kängurun 20, Mölndals stad Tabell 2. Sammanställning av analysresultat för jordprover. Halter i mg/kg TS jämförs med riktvärden för KM och MKM. AF6 AF7 ST9 ST9 ST10 ST11 Provpunkt 0,5-1 0,5-1 0,1-0,5 0,5-0,9 1,4-1,7 0,6-0,8 KM 1 MKM 1 Material F/ gr Sa F/ gr Sa F/ gr Sa F/ gr Sa Le t Le t Arsenik <0.5 8,03 9, Barium 84,9 39,1 45, Kadmium <0.1 0,174 <0.1 0,8 12 Kobolt 5,34 9,07 6, Krom 17,1 27, Koppar 11,5 21,8 22, Kvicksilver <0.2 <0.2 <0.2 0,25 2,5 Nickel 8,14 23, Bly 7,22 14,4 15, Vanadin 18,5 33,8 36, Zink 56, , Aromater >C10-C16 2,4 <1 <1 <1 < Aromater >C16-C35 3,3 <1 <1 <1 < PAH L 0,2 <0.15 <0.15 <0.15 < PAH M 9,4 1,2 <0.25 <0.25 0,57 3,5 20 PAH H 6,3 0,98 <0.3 <0.3 0, ) Naturvårdsverkets generella riktvärde för känslig markanvändning (KM), för exempelvis bostäder, samt riktvärde för mindre känslig markanvändning (MKM), för exempelvis gatumark och industriområden. Av tabellerna framgår att det inte finns några tungmetallhalter över riktvärdet för KM i prover på fyllning. I ett prov på gyttjig lera är arsenikhalten över KM, vilket är vanligt och naturligt förekommande i området. För PAH (tjärämnen) finns förhöjda halter i fyllning i punkter där det finns tjärasfalt. I dessa punkter är även aromat-halterna (även dessa tjärämnen) något förhöjda. 5.3 Analysresultat asfalt Uppmätta halter i asfalten har jämförts med riktlinjerna i Miljöförvaltningen i Göteborgs stads faktablad för hantering av asfalt och tjärasfalt. Tabell 3. Sammanställning av analysresultat för asfaltsprover. Halterna i mg/kg jämförs med Miljöförvaltningen i Göteborgs stads riktlinjer för hantering av asfalt och tjärasfalt. AF4 0-0,05 AF6 0-0,1 ST9 0-0,1 ST10 0-0,05 PAH Ej tjärasfalt <70 Tjärasfalt IFA Tjärasfalt FA >1000 Resultaten visar att den ytliga asfalten i AF4 är bitumenasfalt, vilket stämmer väl med fältindikationer. Längre ner fanns dock ett lager med tjärasfalt. Asfalten i AF6 är tjärasfalt som Structor Miljö Väst AB

9 Miljöteknisk markundersökning Sida 9 av Kängurun 20, Mölndals stad innehåller PAH16 i halter under gränsen för farligt avfall medan asfalten i ST9 och ST10 innehåller halter över gränsen för farligt avfall. 6 Utvärdering av föroreningssituationen Utförd undersökning visar följande: Tjärasfalt förekommer inom alla asfalterade ytor, antingen i ytan eller som ett lager lite djupare ner, se figur 5. I gång- och cykelvägen i öster har ingen tjärasfalt påträfftas. Omfattningen av tjärasfalt har bedömts utefter fältitryck, tidigare genomförda markarbeten samt historiska flygbilder. Bärlager under tjärasfalt innehåller förhöjda halter av PAH, i en punkt överskrider halterna riktvärdet för MKM och i tre punkter ligger halterna mellan KM och MKM. I lera finns naturligt lätt förhöjda halter av arsenik i nivå med KM. Detta bedöms inte vara en förorening utan förekommer naturligt i aktuellt område. Medelhalten i leran underskrider KM. Figur 5. Flygfoto som visar ungefärlig fastighetsgräns med gult och uppskattad förekomst av tjärasfalt i form av tjärad makadam inom fastigheten. 7 Slutsatser och rekommendationer Inom fastigheten Kängurun 20 har tjärasfalt påträffats inom den asfalterade planen på den södra delen av fastigheten. Fyllningen (bärlagret) direkt under tjärasfalten innehåller något förhöjda halter av PAH. Inga andra föroreningar har påvisats. Structor Miljö Väst AB

10 Miljöteknisk markundersökning Sida 10 av Kängurun 20, Mölndals stad Tjärasfalten, indränkt makadam och bärlager, finns under ett lager av bitumenasfalt. I en punkt (AF4) har tjärasfalten täckts med bärlager. Halterna överskrider nivåerna för farligt avfall i två av tre prover på tjärasfalt och tjärasfalten bör därför hanteras som farligt avfall vid ev. rivning. Tjärasfalt som inte berörs av markarbeten eller täcks av nya byggnader etc. kan vanligen, efter samråd med Miljöförvaltningen, kvarlämnas. Fyllningen av grusig sand under den indränkta makadamen innehåller en medelhalt av PAH som ligger mellan KM och MKM. Vid rivning av tjärasfalt är det vanligt att underlagande jordlager kontamineras, vilket då kan innebära massorna blir mer förorenade och dyrare att omhänderta. Under förutsättning att rivning av tjärasfalt sker varsamt kan fyllning under tjärasfalt hanteras som s.k. MKM-massor. Fyllnadsmassor från områden som inte är asfalterade är ren (<KM) och kan hanteras fritt. Leran innehåller naturligt lätt förhöjda halter av arsenik vilket är vanligt i lera eller gyttjig lera i göteborgsområdet. Medehalten underskrider dock KM. Denna rapport bör delges miljöförvaltningen i Mölndals stad som en upplysning att tjärasfalt påträffats i samband med den genomförda miljötekniska markundersökningen. Innan markarbeten påbörjas ska arbetena anmälas till miljöförvaltningen. Structor Miljö Väst AB Göteborg Fredric Engelke Structor Miljö Väst AB

11 Hotell K20 Krokslätt Bilaga 1. Fältprotokoll Provpunkt Nivå Provnivå Jordart/material Färg Kommentar (m u my) (m u my) 0-0,5 F/ gr Sa Grå 0-0,5 0,5-0,9 F/ le gr Sa Brun 0,5-0,9 AF1 0,9-1,1 Le t Grå/brun 0,9-1 1,1- Le Grå 1,1-1,5 1, ,05 Asfalt Svart Bitumen - 0,05-0,5 0,05-1,2 F/ gr Sa Grå/brun AF2 0,5-1 1,2-1,9 Le Grå 1,2-1,6 1,6-1,9 0-0,05 Asfalt Svart Bitumen 0-0,05 0,05-0,3 F/ gr Sa Grå - 0,3-0,4 Asfalt Svart Tjärasfalt 0,3-0,4 AF4-0,4-1,1 F/ gr Sa Brun - 1,1- Le t Grå 1,3-1,8 0-0,1 Asfalt Svart Tjärasfalt - 0,1-0,6 F/ gr Sa Brun 0,2-0,6 AF5 0,6-0,7 Le Grå Träbitar i leran 0,6-0,7 0,7-0,85 gy Le t Mörkgrå Svag lukt olja? 0,7-0,85 0,85- gy Le Grå 0,85-1 1,4-1,7 0-0,1 Asfalt Svart Tjärasfalt 0-0,1 AF6 0,1-1,2 F/ gr Sa Brun 0,1-0,5 0,5-1 AF7 1,2-0-1,5 Le F/ gr Sa Grå Grå 1,2-1,7 0-0,5 0, ,5 1,5-2 F/ le gr Sa Grå 1, Le Grå 2,5-2,8 0-0,5 ST8 0-1,3 F/ gr Sa Grå 0, ,3 1,3- Le Grå 1,3-1,8 0-0,1 Asfalt Svart Tjärasfalt (kraftig lukt) 0-0,1 ST9 0,1-0,9 F/ gr Sa Brun 0,1-0,5 0,5-0,9 0,9- gy Le Grå 1,4-1,8 0-0,05 Asfalt Svart Tjärasfalt 0-0,05 0,05-0,4 0,05-0,8 F/ st gr Sa Brun ST10 0,4-0,8 0,8-1,2 Le t Grå 0,8-1 1,2- Le t Grå 1,4-1,7 0-0,1 Asfalt Svart Tjärasfalt - 0,1-0,4 F/ gr Sa Brun Stört pga att materialet sprutar upp 0,1-0,4 ST11 0,4-0,6 F/ le gr Sa Brun 0,4-0,6 0,6-0,8 Le t Grå/brun 0,6-0,8 0,8- Le Grå 0,8-1 1,4-1,7 Structor Miljö Väst AB

12 Sida1(5) T NCSG80JDWY Ankomstdatum Structor Miljö Väst AB Utfärdad Projekt Bestnr Kungsgatan Göteborg Analys av asfalt Er beteckning AF4 0-0,05 O kryomalning, semivolatila ja 1 1 STGR naftalen mg/kg 1 1 STGR acenaftylen <0.10 mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 43 mg/kg 1 1 STGR PAH, summa cancerogena* 13 mg/kg 1 1 STGR PAH, summa övriga* 30 mg/kg 1 1 STGR PAH, summa L* 0.43 mg/kg 1 1 STGR PAH, summa M* 29 mg/kg 1 1 STGR PAH, summa H* 14 mg/kg 1 1 STGR Sture Grägg :35:33 sture.gragg@alsglobal.com

13 Sida2(5) T NCSG80JDWY Er beteckning AF6 0-0,1 O kryomalning, semivolatila ja 1 1 STGR naftalen mg/kg 1 1 STGR acenaftylen <0.10 mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 490 mg/kg 1 1 STGR PAH, summa cancerogena* 120 mg/kg 1 1 STGR PAH, summa övriga* 370 mg/kg 1 1 STGR PAH, summa L* 6.8 mg/kg 1 1 STGR PAH, summa M* 350 mg/kg 1 1 STGR PAH, summa H* 130 mg/kg 1 1 STGR Sture Grägg :35:33 sture.gragg@alsglobal.com

14 Sida3(5) T NCSG80JDWY Er beteckning ST9 0-0,1 O kryomalning, semivolatila ja 1 1 STGR naftalen mg/kg 1 1 STGR acenaftylen mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 2500 mg/kg 1 1 STGR PAH, summa cancerogena* 610 mg/kg 1 1 STGR PAH, summa övriga* 1900 mg/kg 1 1 STGR PAH, summa L* 34 mg/kg 1 1 STGR PAH, summa M* 1900 mg/kg 1 1 STGR PAH, summa H* 640 mg/kg 1 1 STGR Sture Grägg :35:33 sture.gragg@alsglobal.com

15 Sida4(5) T NCSG80JDWY Er beteckning ST10 0-0,05 O kryomalning, semivolatila ja 1 1 STGR naftalen mg/kg 1 1 STGR acenaftylen <0.10 mg/kg 1 1 STGR acenaften mg/kg 1 1 STGR fluoren mg/kg 1 1 STGR fenantren mg/kg 1 1 STGR antracen mg/kg 1 1 STGR fluoranten mg/kg 1 1 STGR pyren mg/kg 1 1 STGR bens(a)antracen mg/kg 1 1 STGR krysen mg/kg 1 1 STGR bens(b)fluoranten mg/kg 1 1 STGR bens(k)fluoranten mg/kg 1 1 STGR bens(a)pyren mg/kg 1 1 STGR dibens(ah)antracen mg/kg 1 1 STGR benso(ghi)perylen mg/kg 1 1 STGR indeno(123cd)pyren mg/kg 1 1 STGR PAH, summa 16* 1700 mg/kg 1 1 STGR PAH, summa cancerogena* 530 mg/kg 1 1 STGR PAH, summa övriga* 1200 mg/kg 1 1 STGR PAH, summa L* 6.4 mg/kg 1 1 STGR PAH, summa M* 1200 mg/kg 1 1 STGR PAH, summa H* 560 mg/kg 1 1 STGR Sture Grägg :35:33 sture.gragg@alsglobal.com

16 Sida5(5) T NCSG80JDWY * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 610, US EPA 3550 och ISO Provet kryomals innan analys. Mätning utförs med HPLC med fluorescens- & PDA-detektion. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Rev STGR Godkännare Sture Grägg Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Stockholm för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Evaluation of measurement data - Guide to the expression of uncertainty in measurement", JCGM 100:2008 Corrected version 2010) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet anges endast för detekterade ämnen med halter över rapporteringsgränsen. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar originalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Sture Grägg sture.gragg@alsglobal.com :35:33

17 Sida1(13) T MO4OMATV4F Ankomstdatum Structor Miljö Väst AB Utfärdad Projekt Bestnr Kungsgatan Göteborg Analys av fast prov Er beteckning AF1 0-0,5 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 84.8 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren mg/kg TS 3 J STGR antracen mg/kg TS 3 J STGR fluoranten mg/kg TS 3 J STGR pyren mg/kg TS 3 J STGR bens(a)antracen mg/kg TS 3 J STGR krysen mg/kg TS 3 J STGR bens(b)fluoranten mg/kg TS 3 J STGR bens(k)fluoranten <0.08 mg/kg TS 3 J STGR bens(a)pyren mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren mg/kg TS 3 J STGR PAH, summa mg/kg TS 3 D STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

18 Sida2(13) T MO4OMATV4F Er beteckning AF1 0-0,5 O PAH, summa cancerogena* 0.89 mg/kg TS 3 N STGR PAH, summa övriga* 1.0 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 1.0 mg/kg TS 3 N STGR PAH, summa H* 0.89 mg/kg TS 3 N STGR Er beteckning AF1 1,5-2 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

19 Sida3(13) T MO4OMATV4F Er beteckning AF4 0,4-0,9 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 98.9 % 2 O ASAH naftalen <0.1 mg/kg TS 4 J MAEL acenaftylen mg/kg TS 4 J MAEL acenaften <0.1 mg/kg TS 4 J MAEL fluoren mg/kg TS 4 J MAEL fenantren mg/kg TS 4 J MAEL antracen mg/kg TS 4 J MAEL fluoranten mg/kg TS 4 J MAEL pyren mg/kg TS 4 J MAEL bens(a)antracen mg/kg TS 4 J MAEL krysen mg/kg TS 4 J MAEL bens(b)fluoranten mg/kg TS 4 J MAEL bens(k)fluoranten mg/kg TS 4 J MAEL bens(a)pyren mg/kg TS 4 J MAEL dibens(ah)antracen <0.05 mg/kg TS 4 J MAEL benso(ghi)perylen mg/kg TS 4 J MAEL indeno(123cd)pyren mg/kg TS 4 J MAEL PAH, summa mg/kg TS 4 D MAEL PAH, summa cancerogena* 2.6 mg/kg TS 4 N MAEL PAH, summa övriga* 3.4 mg/kg TS 4 N MAEL PAH, summa L* 0.17 mg/kg TS 4 N MAEL PAH, summa M* 3.1 mg/kg TS 4 N MAEL PAH, summa H* 2.8 mg/kg TS 4 N MAEL Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

20 Sida4(13) T MO4OMATV4F Er beteckning AF5 0,2-0,6 O TS_105 C % 1 V ULKA As <0.5 mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 92.1 % 2 O ASAH naftalen <0.1 mg/kg TS 4 J MAEL acenaftylen mg/kg TS 4 J MAEL acenaften <0.1 mg/kg TS 4 J MAEL fluoren mg/kg TS 4 J MAEL fenantren mg/kg TS 4 J MAEL antracen mg/kg TS 4 J MAEL fluoranten mg/kg TS 4 J MAEL pyren mg/kg TS 4 J MAEL bens(a)antracen mg/kg TS 4 J MAEL krysen mg/kg TS 4 J MAEL bens(b)fluoranten mg/kg TS 4 J MAEL bens(k)fluoranten mg/kg TS 4 J MAEL bens(a)pyren mg/kg TS 4 J MAEL dibens(ah)antracen mg/kg TS 4 J MAEL benso(ghi)perylen mg/kg TS 4 J MAEL indeno(123cd)pyren mg/kg TS 4 J MAEL PAH, summa mg/kg TS 4 D MAEL PAH, summa cancerogena* 7.5 mg/kg TS 4 N MAEL PAH, summa övriga* 11 mg/kg TS 4 N MAEL PAH, summa L* 0.50 mg/kg TS 4 N MAEL PAH, summa M* 9.5 mg/kg TS 4 N MAEL PAH, summa H* 8.0 mg/kg TS 4 N MAEL Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

21 Sida5(13) T MO4OMATV4F Er beteckning AF5 0,7-0,85 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 65.5 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren <0.1 mg/kg TS 3 J STGR antracen <0.1 mg/kg TS 3 J STGR fluoranten <0.1 mg/kg TS 3 J STGR pyren <0.1 mg/kg TS 3 J STGR bens(a)antracen <0.08 mg/kg TS 3 J STGR krysen <0.08 mg/kg TS 3 J STGR bens(b)fluoranten <0.08 mg/kg TS 3 J STGR bens(k)fluoranten <0.08 mg/kg TS 3 J STGR bens(a)pyren <0.08 mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren <0.08 mg/kg TS 3 J STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

22 Sida6(13) T MO4OMATV4F Er beteckning AF6 0,1-0,5 O TS_105 C % 1 V ULKA As <0.5 mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 97.4 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C mg/kg TS 3 J STGR metylpyrener/metylfluorantener* 6.7 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* 3.5 mg/kg TS 3 N STGR aromater >C16-C35 10 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen mg/kg TS 3 J STGR acenaften mg/kg TS 3 J STGR fluoren mg/kg TS 3 J STGR fenantren mg/kg TS 3 J STGR antracen mg/kg TS 3 J STGR fluoranten mg/kg TS 3 J STGR pyren mg/kg TS 3 J STGR bens(a)antracen mg/kg TS 3 J STGR krysen mg/kg TS 3 J STGR bens(b)fluoranten mg/kg TS 3 J STGR bens(k)fluoranten mg/kg TS 3 J STGR bens(a)pyren mg/kg TS 3 J STGR dibens(ah)antracen mg/kg TS 3 J STGR benso(ghi)perylen mg/kg TS 3 J STGR indeno(123cd)pyren mg/kg TS 3 J STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 17 mg/kg TS 3 N STGR PAH, summa övriga* 23 mg/kg TS 3 N STGR PAH, summa L* 0.90 mg/kg TS 3 N STGR PAH, summa M* 20 mg/kg TS 3 N STGR PAH, summa H* 18 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

23 Sida7(13) T MO4OMATV4F Er beteckning AF6 0,5-1 O TS_105 C 96.8 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C mg/kg TS 3 J STGR metylpyrener/metylfluorantener* 2.2 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* 1.2 mg/kg TS 3 N STGR aromater >C16-C mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren mg/kg TS 3 J STGR fenantren mg/kg TS 3 J STGR antracen mg/kg TS 3 J STGR fluoranten mg/kg TS 3 J STGR pyren mg/kg TS 3 J STGR bens(a)antracen mg/kg TS 3 J STGR krysen mg/kg TS 3 J STGR bens(b)fluoranten mg/kg TS 3 J STGR bens(k)fluoranten mg/kg TS 3 J STGR bens(a)pyren mg/kg TS 3 J STGR dibens(ah)antracen mg/kg TS 3 J STGR benso(ghi)perylen mg/kg TS 3 J STGR indeno(123cd)pyren mg/kg TS 3 J STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 5.9 mg/kg TS 3 N STGR PAH, summa övriga* 10 mg/kg TS 3 N STGR PAH, summa L* 0.20 mg/kg TS 3 N STGR PAH, summa M* 9.4 mg/kg TS 3 N STGR PAH, summa H* 6.3 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

24 Sida8(13) T MO4OMATV4F Er beteckning AF7 0,5-1 O TS_105 C % 1 V ULKA As <0.5 mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 89.4 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren mg/kg TS 3 J STGR antracen mg/kg TS 3 J STGR fluoranten mg/kg TS 3 J STGR pyren mg/kg TS 3 J STGR bens(a)antracen mg/kg TS 3 J STGR krysen mg/kg TS 3 J STGR bens(b)fluoranten mg/kg TS 3 J STGR bens(k)fluoranten mg/kg TS 3 J STGR bens(a)pyren mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren mg/kg TS 3 J STGR PAH, summa mg/kg TS 3 D STGR PAH, summa cancerogena* 0.98 mg/kg TS 3 N STGR PAH, summa övriga* 1.2 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 1.2 mg/kg TS 3 N STGR PAH, summa H* 0.98 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

25 Sida9(13) T MO4OMATV4F Er beteckning ST9 0,1-0,5 O Parameter Resultat Enhet Metod Utf Sign TS_105 C 95.1 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren <0.1 mg/kg TS 3 J STGR antracen <0.1 mg/kg TS 3 J STGR fluoranten <0.1 mg/kg TS 3 J STGR pyren <0.1 mg/kg TS 3 J STGR bens(a)antracen <0.08 mg/kg TS 3 J STGR krysen <0.08 mg/kg TS 3 J STGR bens(b)fluoranten <0.08 mg/kg TS 3 J STGR bens(k)fluoranten <0.08 mg/kg TS 3 J STGR bens(a)pyren <0.08 mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren <0.08 mg/kg TS 3 J STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

26 Sida 10 (13) T MO4OMATV4F Er beteckning ST9 0,5-0,9 O Parameter Resultat Enhet Metod Utf Sign TS_105 C 91.4 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren <0.1 mg/kg TS 3 J STGR antracen <0.1 mg/kg TS 3 J STGR fluoranten <0.1 mg/kg TS 3 J STGR pyren <0.1 mg/kg TS 3 J STGR bens(a)antracen <0.08 mg/kg TS 3 J STGR krysen <0.08 mg/kg TS 3 J STGR bens(b)fluoranten <0.08 mg/kg TS 3 J STGR bens(k)fluoranten <0.08 mg/kg TS 3 J STGR bens(a)pyren <0.08 mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren <0.08 mg/kg TS 3 J STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* <0.3 mg/kg TS 3 N STGR PAH, summa övriga* <0.5 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* <0.25 mg/kg TS 3 N STGR PAH, summa H* <0.3 mg/kg TS 3 N STGR Er beteckning ST10 1,4-1,7 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

27 Sida 11 (13) T MO4OMATV4F Er beteckning ST11 0,6-0,8 O TS_105 C % 1 V ULKA As mg/kg TS 1 H ULKA Ba mg/kg TS 1 H ULKA Cd <0.1 mg/kg TS 1 H ULKA Co mg/kg TS 1 H ULKA Cr mg/kg TS 1 H ULKA Cu mg/kg TS 1 H ULKA Hg <0.2 mg/kg TS 1 H ULKA Ni mg/kg TS 1 H ULKA Pb mg/kg TS 1 H ULKA V mg/kg TS 1 H ULKA Zn mg/kg TS 1 H ULKA TS_105 C 64.8 % 2 O ASAH alifater >C8-C10 <10 mg/kg TS 3 J STGR alifater >C10-C12 <20 mg/kg TS 3 J STGR alifater >C12-C16 <20 mg/kg TS 3 J STGR alifater >C16-C35 <20 mg/kg TS 3 J STGR aromater >C8-C10 <1 mg/kg TS 3 J STGR aromater >C10-C16 <1 mg/kg TS 3 J STGR metylpyrener/metylfluorantener* <1 mg/kg TS 3 N STGR metylkrysener/metylbens(a)antracener* <1 mg/kg TS 3 N STGR aromater >C16-C35 <1 mg/kg TS 3 J STGR naftalen <0.1 mg/kg TS 3 J STGR acenaftylen <0.1 mg/kg TS 3 J STGR acenaften <0.1 mg/kg TS 3 J STGR fluoren <0.1 mg/kg TS 3 J STGR fenantren mg/kg TS 3 J STGR antracen <0.1 mg/kg TS 3 J STGR fluoranten mg/kg TS 3 J STGR pyren mg/kg TS 3 J STGR bens(a)antracen mg/kg TS 3 J STGR krysen mg/kg TS 3 J STGR bens(b)fluoranten mg/kg TS 3 J STGR bens(k)fluoranten mg/kg TS 3 J STGR bens(a)pyren mg/kg TS 3 J STGR dibens(ah)antracen <0.08 mg/kg TS 3 J STGR benso(ghi)perylen <0.1 mg/kg TS 3 J STGR indeno(123cd)pyren <0.08 mg/kg TS 3 J STGR PAH, summa 16 <1.5 mg/kg TS 3 D STGR PAH, summa cancerogena* 0.67 mg/kg TS 3 N STGR PAH, summa övriga* 0.57 mg/kg TS 3 N STGR PAH, summa L* <0.15 mg/kg TS 3 N STGR PAH, summa M* 0.57 mg/kg TS 3 N STGR PAH, summa H* 0.67 mg/kg TS 3 N STGR Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com

28 Sida 12 (13) T MO4OMATV4F * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-1. Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. För jord siktas provet efter torkning. För sediment/slam mals alternativt hamras det torkade provet. Vid expressanalys har upplösning skett på vått samt osiktat/omalt prov. Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21H Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt intern instruktion TKI45a som är baserad på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener är inte ackrediterad. Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Enskilda PAH: ±27-37% Rev Ulrika Karlsson :27:38 ulrika.karlsson@alsglobal.com
