Transkript

1 DOKUMENT: DATUM:, rev Støytiltak Hammerfest Delen Saragammen Jansvannet Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan 43 Östergatan 18 Gärdesvägen 9B Göteborg Stockholm Malmö Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE

2 Støytiltak Hammerfest, delen Saragammen Jansvannet, en sammanfattning Støytiltak för projekt rv. 94, delen Saragammen Jansvannet i Hammerfest, föreslås att dimensioneras för att uppfylla ambisjonsnivå 2 enligt Ambisjonsnivåmetoden. De støytiltak som är aktuella är støyskärm, inglasade eller inbyggda uteplatser samt eventuellt fasadisolering. De föreslagna tiltaken beräknas kosta ca 20 MNOK. Normkostnaden beräknas till 24 MNOK. DOKUMENTTITEL Støytiltak Hammerfest, delen Saragammen Jansvannet DOKUMENTNUMMER DATUM BESTÄLLARE Statens vegvesen UPPDRAGSNUMMER UPPDRAGSLEDARE Peter Lindqvist Uppdaterad version Uppdaterad version REV. DATUM BESKRIVNING UTFÖRD GRANSKAD GODKÄND HANDLÄGGANDE AKUSTIKER GRANSKAD GODKÄND Peter Lindqvist Helle Stenkløv Helle Stenkløv SÖKVÄG Q:\14\SE_150_Energi_Installation\150_00100_Aku_Bullerutredning_Hammerfest\Handlingar\Rapport\ _Stø ytiltak Hammerfest delen Saragammen_Jansvannet_rev1.doc Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan 43 Östergatan 18 Gärdesvägen 9B Göteborg Stockholm Malmö Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE

3 INNEHÅLLSFÖRTECKNING 1 BAKGRUND STADEN HAMMERFEST STØYBERÄKNINGAR AMBISJONSNIVÅMETODEN BERÄKNINGAR AMBISJONSNIVÅMETODEN Beräkning Beräkning STØYTILTAK I DETALJ Saragammen 2 bolighus i ett plan Havneveien 2 verksamhetsbyggnad (Ahlsell) öster om Havneveien Havneveien 5 verksamhetsbyggnad (Tools), boliger väster om Havneveien Fjordaveien 19, 21, 23, 25 och 27 byggnader i 2-3 plan Fjordaveien 30 industrilokal med kontor i två plan Fjordaveien 28 verksamhetsbyggnad (MariNor) i två plan Fjordaveien 15 bolighus i två plan Fjordaveien 13 bolighus i två plan Rundveien 2 bolighus i ett plan Fjordaveien boliger i 1-2 plan Rundveien 1 och 3 bolighus i 2-3 plan Fjordaveien 9 och 11 bolighus i 2-3 plan Solbakken 2, 4, 6 och 8 bolighus i 1-3 plan Bjørkåsen 28 bolighus i tre plan Bjørkåsen 16A bolighus i två plan Bjørkåsen 16 bolighus i två plan Bjørkåsen 14 bolighus i två plan Fjordaveien 7 bolighus i två plan Bjørkåsen 4A, 4B, 6, 8 och 10 bolighus i två plan Stornesveien 8, Mellomveien 28 och 30 bolighus i 1-2 plan Mellomveien 29 och Fjordaveien 6 bolighus i två plan Stien 2 och 4, Fjordaveien 3, Markveien 14 och 16 bolighus i 2-3 plan Fjordaveien 1 bolighus i två plan Markveien 2A och 2B bolighus i tre plan Knatten 1 bolighus i två plan Knatten 2 bolighus i två plan Bolighus väster om rv.94 från Seljebækk 5-15 till infart Rypklubbveien Bilagor: Karta 1 Støyutbredning med støytiltak, delen Saragammen Jansvannet Karta 2 Støyutbredning med støytiltak, södra Rypefjord Karta 3 Støyutbredning med støytiltak, norra Rypefjord Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan 43 Östergatan 18 Gärdesvägen 9B Göteborg Stockholm Malmö Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE

4 4(44) 1 BAKGRUND Statens vegvesen planerar projekt rv. 94 för centrala delar av Hammerfest vilket innebär en ombyggnation av en ca 8 km lång vägsträcka där stora delar av vägen förläggs i tunnel. REINERTSEN akustik har fått i uppdrag av Statens vegvesen att utreda och dimensionera støytiltak för støyutsatta byggnader längs ny rv. 94. Denna rapport diskuterar och föreslår støytiltak med rapport Bullerutredning Hammerfest delen Saragammen Jansvannet rev som underlag. 2 STADEN HAMMERFEST Infrastrukturen i Hammerfest har under åren formats av bland annat innevånarantal och behov av infrastruktur. En stor del av samhället har byggts upp runt omkring den största vägen rv.94. Olika former av belastning från vägtrafik, till exempel støy, har varit mindre omfattande och tillsammans med de topografiska förutsättningarna som råder har förmodligen många byggnader därför byggts nära rv.94. Bland annat finns många fristående villor nära rv.94. Även om dagens trafikmängder är relativt små är många hus idag med stor sannolikhet støyutsatta på grund av det korta avståndet mellan rv.94 och vissa av bostäderna. Hammerfest är en stad under kraftig utveckling med stigande innevånarantal. Detta genererar mer vägtrafik och støy. Nya rv.94 är projekterad för trafikmängder som är högre än dagens trafiksiffror. Detta ökar støynivåerna i samhället. 3 STØYBERÄKNINGAR Rapport Bullerutredning Hammerfest delen Saragammen Jansvannet, rev , redovisar att ca 160 byggnader riskerar ligga i gul och röd zon enligt T-1442:2012 (Retningslinje for behandling av støy i arealplanlegging) och NS 8175:2012 (Lydforhold i bygninger, klasse C). Samtliga dessa byggnader har analyserats med avseende på verksamhet och støynivå. De støyutsatta byggnaderna kommer erhålla støytiltak med Statens vegvesens publikation Ambisjonsnivåmetoden nr. 2007/12 som riktmärke. Denna publikation ställer eventuella støytiltak i relation till den faktiska kostnaden som olika tiltak medför.

5 5(44) 4 AMBISJONSNIVÅMETODEN Ambisjonsnivåmetoden delar in støytiltak i ambisjonsnivå 1-3 Ambisjonsnivå 1: < dba på fasad till sovrum (<60 dba för vardagsrum) < 30 dba inomhus för støykänsliga rum < dba på hela eller delar av uteplats Ambisjonsnivå 2: < dba på fasad på tyst sida, < dba på fasad mot støykänsliga rum (støyutsatt sida) < 30 dba inomhus för støykänsliga rum < 58 dba på hela eller delar av uteplats/balkong Ambisjonsnivå 3: < 60 dba på fasad på tyst sida, inga gränser för fasad støykänsliga rum (støyutsatt sida) < 30 dba inomhus för støykänsliga rum < 60 dba på hela eller delar av uteplats/balkong, eventuellt inbyggnad av balkong Ambisjonsnivå 1 uppfyller de riktvärden på støy som anges i T Ambisjonsnivå 2 är ett avvik från gränsvärdena i T-1442 och bör vara utgångspunkten om kostnaderna för støytiltak blir för stora. Ambisjonsnivå 3 är ett stort avvik från riktvärdena i T-1442 och bör endast utnyttjas då det är mycket svårt att uppfylla dessa riktvärden, till exempel i tätbebyggda stadsområden. Val av ambisjonsnivå bestäms genom att jämföra genomsnittskostnad (den faktiska kostnaden för de valda støytiltaken) mot normkostnad (schablonkostnad för støytiltak). 5 BERÄKNINGAR AMBISJONSNIVÅMETODEN Beräkning av ambisjonsivå utförs med hjälp av beräkningsarket Ambisjonsnivåmetoden (finns på Statens Vegvesens hemsida). Att välja rätt ambisjonsnivå för støy är av stor betydelse ur ett ekonomiskt perspektiv eftersom omfattningen av tiltak kan variera mycket beroende på vilken ambisjonsnivå som väljs. Att uppfylla ambisjonsnivå 1 är inte ekonomiskt försvarbart och inte heller i många fall tekniskt genomförbart omfattningen av støytiltak skulle bli för stor och tekniskt komplicerad. Därför beslutades en första ansats görs för att uppfylla ambisjonsnivå 2.

6 6(44) 5.1 Beräkning 1 Följande förutsättningar gäller för beräkning 1: 1030 m støyskjerm á NOK/löpmeter 151 m lokal skjerm á NOK/löpmeter Ca 40 st fasadetiltak á NOK/st De dimensionerade støyskärmarna redovisas visuellt i bilaga. Beräkning 1 ger en genomsnittskostnad på ca 44 MNOK. Normkostnaden beräknas till 24 MNOK. Detta innebär att beräkning 1 inte uppfyller kraven för ambisjonsnivå 2. Dock, i denna beräkning är priset för støyskärmar satt till NOK/löpmeter (schablonvärde i beräkningsarket) oavsett skärmhöjd. Efter diskussion med Helena Axelsson, Vegdirektoratet Statens Vegvesen, och Tor Karlsen, Statens Vegvesen, är ett realistiskt antagande NOK/löpmeter och höjdmeter. Om istället ca NOK/löpmeter och höjdmeter antas och medelskärmhöjden beräknas till 1,74 m ger detta en skärmkostnad på ca NOK/löpmeter. 5.2 Beräkning 2 Följande förutsättningar gäller för beräkning 2: 1030 m støyskjerm á NOK/löpmeter 151 m lokal skjerm á NOK/löpmeter Ca 40 st fasadetiltak á NOK/st Beräkning 2 ger en genomsnittskostnad på ca 20 MNOK. Normkostnaden är 24 MNOK. Beräkning 2 uppfyller därmed ambisjonsnivå 2. 6 STØYTILTAK I DETALJ Nedan följer en analys av samtliga byggnader som är berättigade støytiltak för att uppfylla ambisjonsnivå 2 enligt beräkning 2, se kap 5.2. Observera att enbart byggnader som behöver støytiltak eller som kan behöva støytiltak för att uppfylla ambisjonsnivå 2 finns med i nedanstående förteckning. Många byggnader ligger nära rv.94 och utsätts därför för höga støynivåer. Det bästa sättet att sänka støy för dessa byggnader är att antingen reducera støy vid källan (støydämpande asfalt, sänkt hastighet etc.) eller sätta upp en sköld för ljudet (støyskärm, støyvall). Dessa åtgärder ger bra støydämpande effekt men är ibland dyra och/eller inte realistiska. Många byggnader intill rv.94 har dessutom infarter till fastigheten direkt från vägen. Att støydämpa dessa fastigheter med skärmar innebär då att infarterna stängs igen och detta är i många fall längs rv.94 inte önskvärt.

7 7(44) Som schablonvärde för en byggnads ljudisolering antas R w 29 dba. Eftersom ambisjonsnivå 2 är utgångspunkten innebär detta att om beräknad støynivå överstiger Lden 59 dba så blir ett bolighus föremål för eventuella fasadtiltak (för ambisjonsnivå 2 gäller att Lden inomhus inte får överstiga 30 dba). Beräkningspunkter ligger alltid 2 m ovan tänkt golvplan. Våningshöjden är satt till 3 m, dock finns avvikelser. På markplan (plan 1) ligger beräkningspunkten 2 m ovan mark. Beräkningspunkter för eventuella ovanliggande plan ligger 3 m (eller annat värde beroende på hur högt en byggnads våningsplan är) ovan den undre våningens beräkningspunkt. För en byggnad med 3 m höga våningar innebär det att ovanliggande beräkningspunkter ligger på 5 m, 8 m, 11 m etc. 6.1 Saragammen 2 bolighus i ett plan Högsta beräknade ekvivalenta ljudnivå Lden 63 dba uppstår på bolighusets nordvästra sida. Skärmad uteplats. Fasad mot väg samt gavlar på bolighuset har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Uteplats Figur 1. Saragammen 2.

8 8(44) 6.2 Havneveien 2 verksamhetsbyggnad (Ahlsell) öster om Havneveien Högsta beräknade ekvivalenta ljudnivå Lden 63 dba uppstår på byggnadens västra sida. Om støykänsliga lokaler, t ex kontor, finns vid den västra sidan kan den västra fasaden bli föremål för fasadtiltak beroende på fasadens ljudisolering. Figur 2. Havneveien 2.

9 9(44) 6.3 Havneveien 5 verksamhetsbyggnad (Tools), boliger väster om Havneveien Högsta beräknade ekvivalenta ljudnivå Lden 63 dba uppstår på byggnadens östra sida. Om støykänsliga lokaler, t ex kontor, finns vid den östra och norra sidan kan dessa bli föremål för støytiltak beroende på fasadens ljudisolering. På översta plan finns tillfälliga boliger. Boligernas östra fasad har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Inglasade uteplatser på översta plan. Støytiltaket har ambisjonsnivå 2. Figur 3. Havneveien 5.

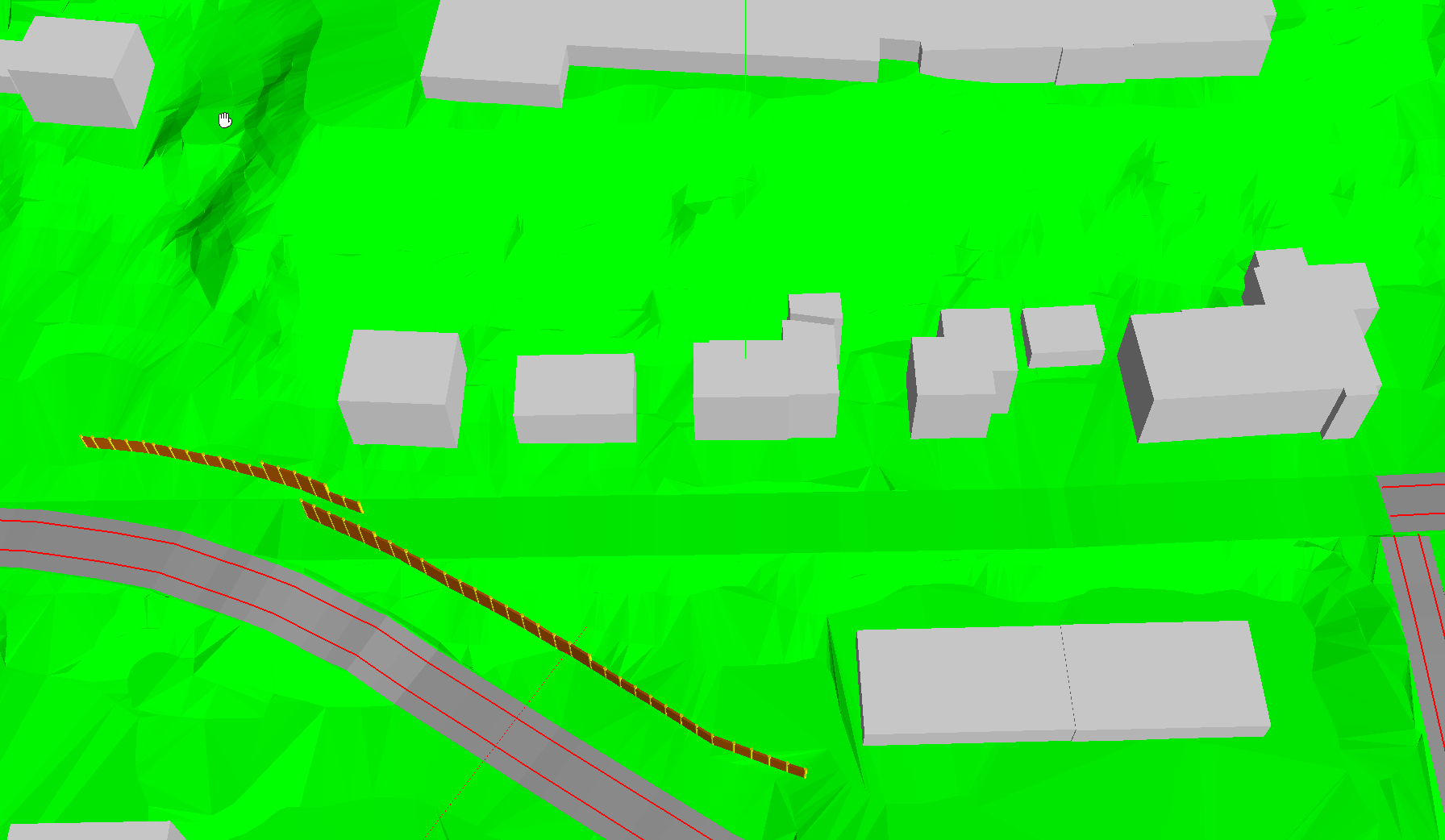

10 10(44) 6.4 Fjordaveien 19, 21, 23, 25 och 27 byggnader i 2-3 plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadernas sydvästra fasader. För att innehålla ambisjonsnivå 2 måste två støyskärmar utföras enligt Figur 4. Den södra støyskärmen är 64 m lång och 2-3,5 m hög (ovan mark). Den andra skärmen är 34 m lång och 2-3,5 m hög. Båda skärmarna följer släntkanten och går varandra omlott (där befintlig väg stängs av) för att tillåta passage för GC-trafik. Støyskärmarna bör i detta fall göras absorberande och dras omlott på en sträcka som är tre gånger så lång som bredden på öppningen mellan skärmarna. För övrigt gäller följande: Fjordaveien 19 Inglasad eller inbyggd uteplats Fasadtiltak kan trots utförande av støyskärmar vara aktuellt på sydvästra och nordvästra fasaden på andra och tredje plan där inte fasad skyddas av eventuell inglasad eller inbyggd uteplats. Dessa fasader har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen Fjordaveien Støyskärmar Figur 4. Fjordaveien 19, 21, 23, 25 och 27.

11 11(44) 6.5 Fjordaveien 30 industrilokal med kontor i två plan Högsta beräknade ekvivalenta ljudnivå Lden 66 dba uppstår på byggnadens östra sida. Om støykänsliga lokaler, t ex kontor, finns på den östra och södra sidan kan dessa fasader bli föremål för tiltak beroende på fasadens ljudisolering. Figur 5. Fjordaveien 30.

12 12(44) 6.6 Fjordaveien 28 verksamhetsbyggnad (MariNor) i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens östra sida. Om støykänsliga lokaler, t ex kontor, finns på den norra, östra och södra sidan kan dessa bli föremål för tiltak beroende på fasadens ljudisolering. Figur 6. Fjordaveien 28.

13 13(44) 6.7 Fjordaveien 15 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens sydvästra sida. Skärmad uteplats på andra plan. Nordvästra, sydvästra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Uteplats Figur 7. Fjordaveien 15.

14 14(44) 6.8 Fjordaveien 13 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens sydvästra sida. Skärmad uteplats på andra plan. Nordvästra, sydvästra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Uteplats Figur 8. Fjordaveien 13.

15 15(44) 6.9 Rundveien 2 bolighus i ett plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens sydvästra sida. Skärmad uteplats/farstukvist. Sydvästra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Farstukvist Figur 9. Rundveien 2.

16 16(44) 6.10 Fjordaveien boliger i 1-2 plan Högsta beräknade ekvivalenta ljudnivå Lden 59- dba för de olika bolighusen uppstår på de östra fasaderna. För att innehålla ambisjonsnivå 2 måste två støyskärmar utföras enligt Figur 10. Den södra støyskärmen är 138 m lång och 1 m hög (ovan vägytan) förutom de 22 sydligaste metrarna där støyskärmen är 1,5 m hög (ovan vägytan). Den norra skärmen är 62 m lång och 1 m hög (ovan vägytan). Båda skärmarna är placerade 1,5 m från vägkant och tar hänsyn till siktlinjen. Støyskärmarna bör vara absorberande. För övrigt gäller följande: Rv Støyskärmar 12 Figur 10. Fjordaveien

17 17(44) 6.11 Rundveien 1 och 3 bolighus i 2-3 plan Högsta beräknade ekvivalenta ljudnivå Lden -66 dba uppstår på byggnadernas sydvästra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Rundveien 1 Rundveien 3 Uteplats måste inglasas eller skärmas Den sydvästra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. En 37 m lång støyskärm från bergsknalle till tomtgräns mot Rundveien 1. Skärmen föreslås vara absorberande och 4 m hög ovan vägbana rv. 94, se Figur 11. Andra och tredje plan på den sydvästra fasaden och tredje plan på gavlarnas fasader har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Uteplats måste inglasas/byggas in Rundveien 3 Uteplatser Rundveien 1 Figur 11. Rundveien 1 och 3. Støyskärm i grönt.

18 18(44) Figur 12 visar ett exempel på hur det kan komma se ut med en absorberande och därmed icke transparent støyskärm. Figur 12. Utseende på absorberande och icke-transparent støyskärm. Figur 12 visar att bolighuset blir relativt instängt bakom en hög støyskärm och sikten ut mot havet begränsas kraftigt. Det kan upplevas som en försämring av boendemiljön för fastighetsägaren. Om man istället sätter upp en icke-absorberande transparent skärm kan den negativa effekten avta, se Figur 13.

19 19(44) Figur 13. Utseende på icke-absorberande men transparent skärm. Ur støysynpunkt är en absorberande støyskärm att föredra eftersom den inte reflekterar støy mot motsatt sida, därför rekommenderar REINERTSEN akustik i många fall en absorberande støyskärm. Dock, eftersom bolighusen på andra sidan vägen (motsatt sida jämfört med Rundveien 1 och 3) föreslås få en absorberande støyskärm (se kap. 6.10) samtidigt som dessa bolighus ligger i en slänt nedanför vägen kan en icke-absorberande støyskärm, som i Figur 13, vara ett alternativ. Ett annat alternativ för att undvika stora proportioner är att utföra en lägre skärm och nöja sig med fasadåtgärder för till exempel våning 3. Dock innebär en sådan lösning att ambisjonsnivå 2 inte uppfylls för just detta objekt.

20 20(44) 6.12 Fjordaveien 9 och 11 bolighus i 2-3 plan Högsta beräknade ekvivalenta ljudnivå Lden 67 dba uppstår på bolighusens västra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Fjordaveien 9 Fjordaveien 11 En 24 m lång støyskärm placerad enligt Figur 14. Skärmen föreslås vara absorberande och ca 4 m hög ovan vägbana rv. 94, se Figur 15. Västra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Uteplats måste inglasas eller skärmas En 29 m lång støyskärm placerad enligt Figur 14. Skärmen föreslås vara absorberande och ca 4 m hög ovan vägbana rv. 94, se Figur 15. Västra fasaden på andra och tredje plan samt södra och norra fasaden på plan tre har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Uteplats måste inglasas/byggas in

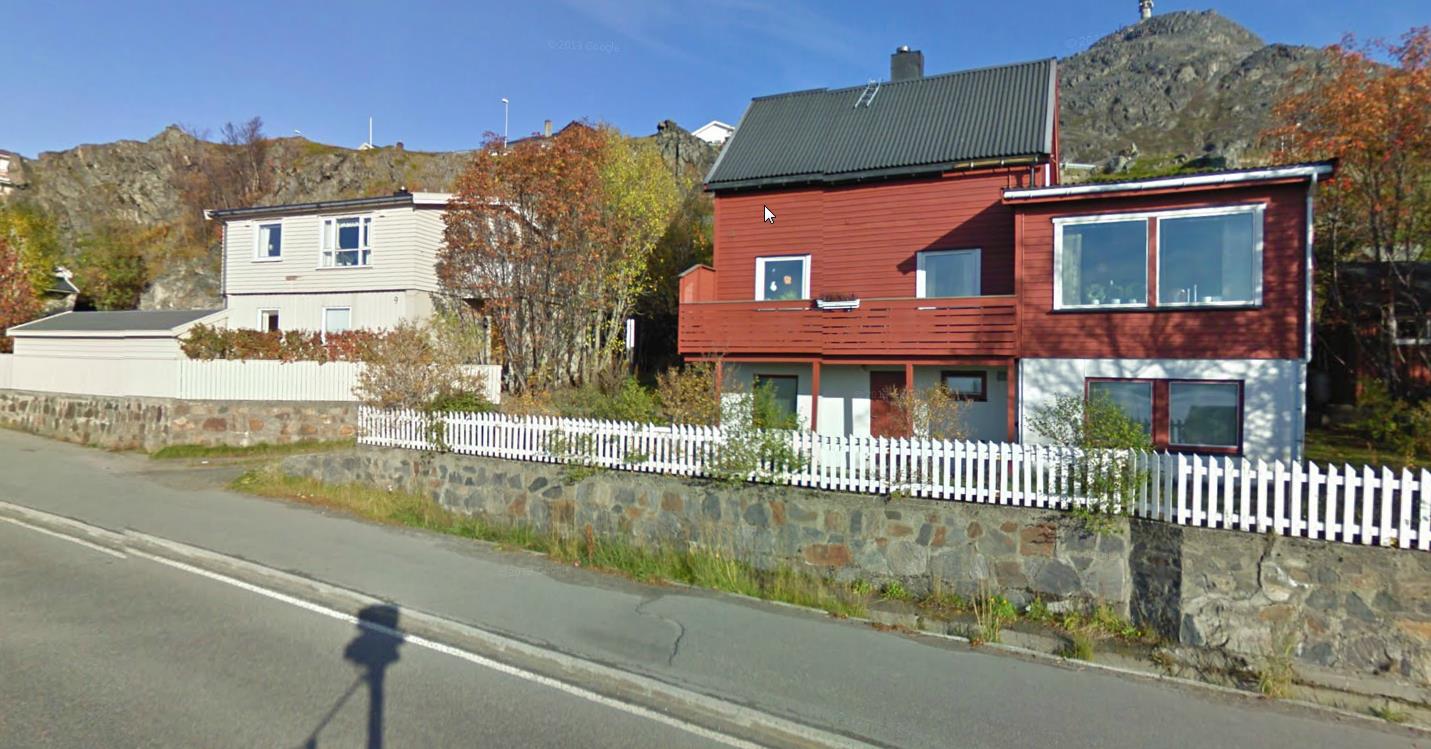

21 21(44) Fjordaveien 9 Fjordaveien 11 Uteplatser Figur 14. Fjordaveien 9 och 11. Figur 15. Förslag på støyskärmar för Fjordaveien 9 och 11. Skärmar i grönt.

22 22(44) Att använda absorberande støyskärmar gör att bolighuset blir relativt instängt bakom en hög støyskärm och sikten ut mot havet begränsas kraftigt. Det kan upplevas som en försämring av boendemiljön för fastighetsägaren. Om istället en icke-absorberande transparent skärm kan den negativa effekten avta, se Figur 16. Figur 16. Utseende på icke-absorberande men transparent skärm. Ur støysynpunkt är en absorberande støyskärm att föredra eftersom den inte reflekterar støy mot motsatt sida, därför rekommenderar REINERTSEN akustik i många fall en absorberande støyskärm. Dock, eftersom bolighusen på andra sidan vägen (motsatt sida jämfört med Fjordaveien 9 och 11) föreslås få en absorberande støyskärm (se kap. 6.10) samtidigt som dessa bolighus ligger i en slänt nedanför vägen kan en icke-absorberande støyskärm, som i Figur 16, vara ett alternativ. Ett annat alternativ för att undvika stora proportioner är att utföra en lägre skärm och nöja sig med fasadåtgärder för de översta våningarna. Dock innebär en sådan lösning att ambisjonsnivå 2 inte uppfylls för just detta objekt.

23 23(44) 6.13 Solbakken 2, 4, 6 och 8 bolighus i 1-3 plan Högsta beräknade ekvivalenta ljudnivå Lden 64 dba uppstår på bolighuset på Solbakken 2 på västra fasaden. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Solbakken 2 Inglasad/inbyggd uteplats Den norra och västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Solbakken 4, 6 och 8 Inglasad/inbyggd uteplats Västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

24 24(44) Figur 17. Solbakken 2, 4, 6 och 8.

25 25(44) 6.14 Bjørkåsen 28 bolighus i tre plan Högsta beräknade ekvivalenta ljudnivå Lden 66 dba uppstår på byggnadens nordvästra sida. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: En 34 m lång och 4,5 m hög (ovan mark) støyskärm längs tomtgräns mot rv.94, se Figur 18. Sydvästra fasaden samt nordvästra fasaden på plan två och tre har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Uteplats måste inglasas eller byggas in Bjørkåsen 28 Figur 18. Bjørkåsen 28. Utseende på icke-absorberande men transparent skärm. Ett alternativ för att undvika stora proportioner är att utföra en lägre skärm och nöja sig med fasadåtgärder för till exempel våning 3. Dock innebär en sådan lösning att ambisjonsnivå 2 inte uppfylls för just detta objekt.

26 26(44) 6.15 Bjørkåsen 16A bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens nordvästra sida. Följande støytiltak uppfyller ambisjonsnivå 2 och förutsätter att följande støytiltak utförs för Björkåsen 28: Inglasade, inbyggda eller skärmade uteplatser. Nordvästra och nordöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 19. Björkåsen 16A.

27 27(44) 6.16 Bjørkåsen 16 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens nordvästra sida. Följande støytiltak uppfyller ambisjonsnivå 2: Inglasade, inbyggda eller skärmade uteplatser. Hela sydvästra fasaden, hela nordvästra fasaden samt nordöstra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 20. Bjørkåsen 16.

28 28(44) 6.17 Bjørkåsen 14 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens nordvästra sida. Följande støytiltak uppfyller ambisjonsnivå 2: Inglasade, inbyggda eller skärmade uteplatser Sydvästra, nordvästra och nordöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 21. Bjørkåsen 14.

29 29(44) 6.18 Fjordaveien 7 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadens nordvästra sida. Följande støytiltak uppfyller ambisjonsnivå 2: Inglasad eller inbyggd uteplats Sydvästra, nordvästra och nordöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 22. Fjordaveien 7.

30 30(44) 6.19 Bjørkåsen 4A, 4B, 6, 8 och 10 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadernas nordvästra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Bjørkåsen 4A Bjørkåsen 4B Inglasad, inbyggd eller skärmad uteplats på nordvästra fasaden Nordvästra fasaden på andra och tredje plan har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Inglasad, inbyggd eller skärmad uteplats på nordvästra fasaden Nordvästra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Bjørkåsen 6, 8 Bjørkåsen 10 Inglasade, inbyggda eller skärmade uteplatser Nordvästra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Nordvästra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

31 31(44) Uteplatser Figur 23. Bjørkåsen 4A, 4B, 6, 8 och 10.

32 32(44) 6.20 Stornesveien 8, Mellomveien 28 och 30 bolighus i 1-2 plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadernas nordvästra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Stornesveien 8 Inglasade eller inbyggd uteplats på sydöstra hörnet Den östra och södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Mellomveien 28 Östra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Mellomveien 30 Inglasad eller inbyggd uteplats på östra fasaden Östra och södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

33 33(44) Mellomveien 28 Mellomveien 30 Stornesveien 8 Uteplatser Figur 24. Stornesveien 8, Mellomveien 28 och 30.

34 34(44) 6.21 Mellomveien 29 och Fjordaveien 6 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadernas sydöstra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Mellomveien 29 Fjordaveien 6 Inglasade, inbyggda eller skärmade uteplatser Sydvästra, nordöstra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. En 11 m lång och 2, m hög (ovan mark) transparant støyskärm längs tomtgräns nära sydöstra fasaden placerad enligt Figur 25 och Figur 26. Den sydvästra och nordöstra fasaden samt andra planets sydöstra fasad har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Fjordaveien 6 Mellomveien 29 Uteplatser Figur 25. Mellomveien 29 och Fjordaveien 6. Støyskärm i grönt.

35 35(44) Figur 26. Fjordaveien 6. Utseende på transparent skärm.

36 36(44) 6.22 Stien 2 och 4, Fjordaveien 3, Markveien 14 och 16 bolighus i 2-3 plan Högsta beräknade ekvivalenta ljudnivå Lden dba uppstår på byggnadernas västra fasader. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Stien 2 Stien 4 Fjordaveien 3 Inglasad eller inbyggd uteplats på västra fasaden Den västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Utförs inglasad eller inbyggd uteplats behövs inte fasadtiltak på andra plan på västra fasaden. Inglasad eller inbyggd uteplats på västra fasaden Utförs inglasad eller inbyggd uteplats behövs inte fasadtiltak Inglasad eller inbyggd uteplats på västra fasaden Den västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Utförs inglasad eller inbyggd uteplats behövs inte fasadtiltak på andra plan på västra fasaden Markveien 14 (suterränghus) Inglasad eller inbyggd uteplats på västra fasaden Markveien 16 (suterränghus) Inglasad eller inbyggd uteplats på västra fasaden Den västra fasaden på plan tre (högsta våningen) har en beräknad ljudnivå utomhus (frifältsvärde) på Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

37 37(44) Uteplatser Figur 27. Stien 2 och 4, Fjordaveien 3, Markveien 14 och 16.

38 38(44) 6.23 Fjordaveien 1 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden 66 dba uppstår på byggnadens sydöstra sida. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: En 15,5 m lång och 3 m hög (ovan mark) støyskärm längs tomtgräns placerad från infart till fastighet Knatten 2 till infart till fastighet Fjordaveien 1, se Figur 28 Trots utförande av eventuell støyskärm har båda plan på sydöstra, sydvästra och nordvästra fasaden en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 28. Fjordaveien 1. Utseende på transparent skärm.

39 39(44) 6.24 Markveien 2A och 2B bolighus i tre plan Högsta beräknade ekvivalenta ljudnivå Lden 63- dba uppstår på byggnadernas västra sidor. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Markveien 2A Markveien 2B Inglasade eller inbyggda uteplatser Hela norra gaveln, hela västra fasaden där inte fasad skyddas av eventuell inglasad eller inbyggd uteplats samt södra gaveln på andra och tredje plan har en beräknad ljudnivå utomhus (frifältsvärde) på över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Inglasade eller inbyggda uteplatser Hela västra fasaden, där inte fasad skyddas av eventuell inglasad eller inbyggd uteplats, samt södra gaveln på andra och tredje plan har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 29. Markveien 2A och 2B.

40 40(44) 6.25 Knatten 1 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden 61 dba uppstår på byggnadens västra fasad. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Inglasade eller inbyggda uteplatser på västra fasaden Den västra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 30. Knatten 1.

41 41(44) 6.26 Knatten 2 bolighus i två plan Högsta beräknade ekvivalenta ljudnivå Lden 59 dba uppstår på byggnadens västra fasad. För att innehålla ambisjonsnivå 2 måste följande tiltak utföras: Skärmad uteplats Den västra fasaden på andra plan har en beräknad ljudnivå utomhus (frifältsvärde) på Lden 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst Lden 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Uteplats Figur 31. Knatten 2.

42 42(44) 6.27 Bolighus väster om rv.94 från Seljebækk 5-15 till infart Rypklubbveien Längs denna sträcka finns knappt 35 bolighus och byggnader som utsätts för støynivåer på dba eller högre. Bolighus väster om rv.94 från fastighet Seljebækk 5-15 (3225 m) upp till fastigheter vid Svarthammeren (3840 m) ligger i sluttning under vägens höjd. Från Rørvikveien (3840 m) upp till infart Rypklubbveien (4230 m) stiger terrängen så att vägen ligger under eller på samma nivå som terrängen. Att støyskydda fastigheter som ligger på lägre höjd jämfört vägen med støyskärm ger stor støyreducerande effekt. Eftersom inga västliga infarter för bil utan endast en öppning för GC-trafik finns på denna sträcka är støyskärm ett lämpligt tiltak. Støyskärm väster om rv.94 från vägmarkering ca 3250 m till vägmarkering ca 3545 m och från vägmarkering ca 30 m till vägmarkering ca 3990 m. Vid vägmarkering ca 30 går skärmarna omlott för att ge plats åt passage för GC-trafik. Skärmarna är placerade 1,5 m från vägkant med vissa undantag se Figur 32. Hänsyn är tagen till siktlinje i horisontalkurvor för vägtrafik. Støyskärm 3250 m 3545 m Drygt 318 m lång, absorberande 1 m hög ovan vägbana från ca 3250 m till ca 3510 m 2 m hög ovan vägbana från ca 3510 m till ca 3545 m Støyskärm 30 m 3990 m Knappt 448 m lång, icke absorberande 2 m hög ovan vägbana från ca 30 m till ca 3620 m 1,5 m hög ovan vägbana från ca 3620 m till ca 3830 m 2,5 m hög ovan vägbana från ca 3830 m till 3920 m 3 m hög ovan vägbana från 3920 m till 3990

43 43(44) Figur 32. Støyskärm (i grönt) placerade väster om rv.94.

44 44(44) Detta støytiltak uppfyller ambisjonsnivå 1 med undantag för nedanstående fastigheter som dock uppfyller ambisjonsnivå 2: Mellomveien 11 bolighus i två plan Rørvikveien 1A, 1B, 7, 9 och 11 bolighus i två plan Rypklubbveien 1 och 2 verksamhetsbyggnader
