2 Støytiltak Hammerfest, delen Jansvannet-Fuglenes, en sammanfattning Støytiltak för projekt rv. 94, delen Jansvannet-Fuglenes i Hammerfest, föreslås att dimensioneras för att uppfylla ambisjonsnivå 2 enligt Ambisjonsnivåmetoden. De støytiltak som är aktuella är støyskjerm, inglasade eller inbyggda uteplatser samt eventuellt fasadisolering. De föreslagna tiltaken beräknas kosta ca 19,8 MNOK. Normkostnaden beräknas till 15,9 MNOK. DOKUMENTTITEL Støytiltak Hammerfest, delen Jansvannet Fuglenes DOKUMENTNUMMER DATUM BESTÄLLARE Statens vegvesen UPPDRAGSNUMMER UPPDRAGSLEDARE Peter Lindqvist REV. DATUM BESKRIVNING UTFÖRD GRANSKAD GODKÄND HANDLÄGGANDE AKUSTIKER GODKÄND Peter Lindqvist Svenn Erik Skjemstad SÖKVÄG Q:\14\SE_1_Energi_Installation\1_00100_Aku_Bullerutredning_Hammerfest\Handlingar\Rapport\100100_Stø ytiltak_hammerfest_delen_jansvannet_fuglenes.doc INNEHÅLLSFÖRTECKNING Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan Östergatan 18 Gärdesvägen 9B 1 04 Göteborg Stockholm Malmö 4 31 Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE5151

3 1 BAKGRUND STADEN HAMMERFEST STØYBERÄKNINGAR AMBISJONSNIVÅMETODEN BERÄKNINGAR AMBISJONSNIVÅMETODEN Beräkning Beräkning STØYTILTAK I DETALJ Jansvasskogen Storsvingen 6 Møbelringen Øvre Hauen 1 bolighus Øvre Hauen 3 bolighus Moreneveien 1, 3, 5, 7, 9, 11, 13, 15, 19, Idrettsveien 2A, 2B, 4 bolighus Skippergata 33, 48, Moreneveien 20 bolighus Storvannsveien 2, 4-8, 11, 13, 15 bolighus Breilia skole Skolebakken 2, 4, Øvre Molla 1, Fjellgata 2, 4, 6 bolighus Fuglenesveien 93, 95, 101, Bjørnøygata 5, Svalbardgata 1, 3, Forsølveien 5B, Meridiangatan 1-7, 9 bolighus, annan verksamhet Bilagor: Karta 1 Støyutbredning med støytiltak Jansvannet Karta 2 Støyutbredning med støytiltak Storvannet Karta 3 Støyutbredning med støytiltak Fuglenes Göteborg Stockholm Malmö Stenungsund Lilla Bommen 5 Hälsingegatan Östergatan 18 Gärdesvägen 9B 1 04 Göteborg Stockholm Malmö 4 31 Stenungsund Telefon Telefon Telefon Telefon Fax Fax Fax Fax REINERTSEN Sverige AB Org nr Säte: Göteborg info@reinertsen.com Innehar F-skattebevis. Momsreg.nr. SE5151

4 4(22) 1 BAKGRUND Statens vegvesen planerar projekt rv. 94 för centrala delar av Hammerfest vilket innebär en ombyggnation av en ca 8 km lång vägsträcka där stora delar av vägen förläggs i tunnel. REINERTSEN akustik har fått i uppdrag av Statens vegvesen att utreda och dimensionera støytiltak för støyutsatta byggnader längs ny rv. 94. Denna rapport diskuterar och föreslår støytiltak med rapport Bullerutredning Hammerfest delen Jansvannet Fuglenes daterad som underlag. 2 STADEN HAMMERFEST Hammerfest är en stad under kraftig utveckling med stigande innevånarantal. Detta genererar mer vägtrafik och støy. Nya rv.94 är projekterad för trafikmängder som är högre än dagens trafiksiffror. Ökat trafikflöde innebär ökade støynivåer. För delen Jansvannet Fuglenes kommer dock den nya vägen till stora delar gå i tunnel vilket gör att støy i stora områden i samhället Hammerfest minskar. 3 STØYBERÄKNINGAR Rapport Bullerutredning Hammerfest delen Jansvannet Fuglenes, daterad , redovisar att byggnader riskerar ligga i gul och röd zon enligt T-14:2012 (Retningslinje for behandling av støy i arealplanlegging) och NS 8175:2012 (Lydforhold i bygninger, klasse C). Samtliga dessa byggnader har analyserats med avseende på verksamhet och støynivå. Støytiltak har dimensionerats efter vad som står i Statens vegvesens publikation Ambisjonsnivåmetoden nr. 2007/12. Denna publikation ställer eventuella støytiltak i relation till den faktiska kostnaden som olika tiltak medför.

5 5(22) 4 AMBISJONSNIVÅMETODEN Ambisjonsnivåmetoden delar in støytiltak i ambisjonsnivå 1-3 Ambisjonsnivå 1: < 55 dba på fasad till sovrum (<60 dba för vardagsrum) < 30 dba inomhus för støykänsliga rum < 55 dba på hela eller delar av uteplats Ambisjonsnivå 2: < 55 dba på fasad på tyst sida, <65 dba på fasad mot støykänsliga rum (støyutsatt sida) < 30 dba inomhus för støykänsliga rum < dba på hela eller delar av uteplats/balkong Ambisjonsnivå 3: < 60 dba på fasad på tyst sida, inga gränser för fasad støykänsliga rum (støyutsatt sida) < 30 dba inomhus för støykänsliga rum < 60 dba på hela eller delar av uteplats/balkong, eventuellt inbyggnad av balkong Ambisjonsnivå 1 uppfyller de riktvärden på støy som anges i T-14. Ambisjonsnivå 2 är ett avvik från gränsvärdena i T-14 och bör vara utgångspunkten om kostnaderna för støytiltak blir för stora. Ambisjonsnivå 3 är ett stort avvik från riktvärdena i T-14 och bör endast utnyttjas då det är mycket svårt att uppfylla dessa riktvärden, till exempel i tätbebyggda stadsområden. Val av ambisjonsnivå bestäms genom att jämföra genomsnittskostnad (den faktiska kostnaden för de valda støytiltaken) mot normkostnad (schablonkostnad för støytiltak). 5 BERÄKNINGAR AMBISJONSNIVÅMETODEN Beräkning av ambisjonsnivå utförs med hjälp av beräkningsarket Ambisjonsnivåmetoden (finns på Statens Vegvesens hemsida). Att välja rätt ambisjonsnivå för støy är av stor betydelse ur ett ekonomiskt perspektiv eftersom omfattningen av tiltak kan variera mycket beroende på vilken ambisjonsnivå som väljs. Att uppfylla ambisjonsnivå 1 för delen Jansvannet-Fuglenes är inte ekonomiskt försvarbart och inte heller i många fall tekniskt genomförbart. Omfattningen av støytiltak skulle bli för stor och tekniskt komplicerad. Därför beslutades att en första ansats görs för att uppfylla ambisjonsnivå 2. Observera att dimensionerad støyskjerm för Jansvasskogen inte finns med i beräkningar baserade på Ambisjonsnivåmetoden eftersom tiltaket inte skärmar någon byggnad.

6 6(22) 5.1 Beräkning 1 Följande förutsättningar gäller för beräkning 1: 307 m støyskjerm á NOK/löpmeter 86 m lokal skjerm á NOK/löpmeter Ca 19 st fasadetiltak á NOK/st De dimensionerade støyskärmarna redovisas visuellt i bilaga 1-3. Beräkning 1 ger en genomsnittskostnad på ca 15,8 MNOK. Normkostnaden beräknas till 15,9 MNOK. Gränsvärdet för att uppfylla ambisjonsnivå 2 går vid 20,7 MNOK. Detta innebär att beräkning 1 uppfyller kraven för ambisjonsnivå 2. I denna beräkning är priset för støyskärmar satt till NOK/löpmeter (schablonvärde i beräkningsarket) oavsett skärmhöjd. Efter diskussion med Helena Axelsson, Vegdirektoratet Statens Vegvesen, och Tor Karlsen, Statens Vegvesen, är ett realistiskt antagande NOK/löpmeter och höjdmeter. Om istället ca NOK/löpmeter och höjdmeter antas och medelskärmhöjden beräknas till 5,3 m ger detta en skärmkostnad på ca 100 NOK/löpmeter. 5.2 Beräkning 2 Följande förutsättningar gäller för beräkning 2: 307 m støyskjerm á 100 NOK/löpmeter 1 m lokal skjerm á NOK/löpmeter Ca st fasadetiltak á NOK/st Beräkning 2 ger en genomsnittskostnad på ca 19,8 MNOK. Normkostnaden är 15,9 MNOK. Gränsvärdet för att uppfylla ambisjonsnivå 2 går vid 20,7 MNOK. Även beräkning 2 uppfyller alltså ambisjonsnivå 2. 6 STØYTILTAK I DETALJ Nedan följer en analys av samtliga byggnader som är berättigade støytiltak för att uppfylla ambisjonsnivå 2 enligt beräkning 2, se kap 5.2. Observera att enbart byggnader som behöver støytiltak eller som kan behöva støytiltak för att uppfylla ambisjonsnivå 2 finns med i nedanstående förteckning. Som schablonvärde för en byggnads ljudisolering antas R w 29 dba. Eftersom ambisjonsnivå 2 är utgångspunkten innebär detta att om beräknad støynivå utomhus överstiger L den 59 dba så blir ett bolighus föremål för eventuella fasadtiltak (för ambisjonsnivå 2 gäller att L den inomhus inte får överstiga 30 dba). Beräkningspunkter ligger alltid 2 m ovan tänkt golvplan. Våningshöjden är satt till 3 m, dock finns avvikelser. På markplan (plan 1) ligger beräkningspunkten 2 m ovan mark. Beräkningspunkter för eventuella ovanliggande plan ligger 3 m (eller annat värde beroende på hur högt en byggnads våningsplan är) ovan den undre våningens beräkningspunkt. För en byggnad med 3 m höga våningar innebär det att ovanliggande beräkningspunkter ligger på 5 m, 8 m, 11 m etc.

7 7(22) Dimensionerade støyskjermar är placerade som närmast väg enligt vad som sägs i Statens vegvesen publikation Rekkverk og vegens sideområder Håndbok N Jansvasskogen Friluftsområdet Jansvasskogen är utsatt för ljudnivåer som överstiger grenseverdi L den dba. För att innehålla riktvärdet på stora delar av området måste en støyskjerm enligt utföras enligt Figur 1. Figur 1. Støyskjerm för friluftsområde Jansvasskogen. Støyskjerm i grönt. Avstånd mellan Fjordaveien och föreslagen skjerm är 5 m. Avstånd mellan ny RV 94 (rondelltunnelmynning) och föreslagen skjerm är 7 m. Støyskjermen är 318 m lång, 3 m hög ovan vägbana och icke-absorberande. Figur 2 visar støyskjermen i 3D.

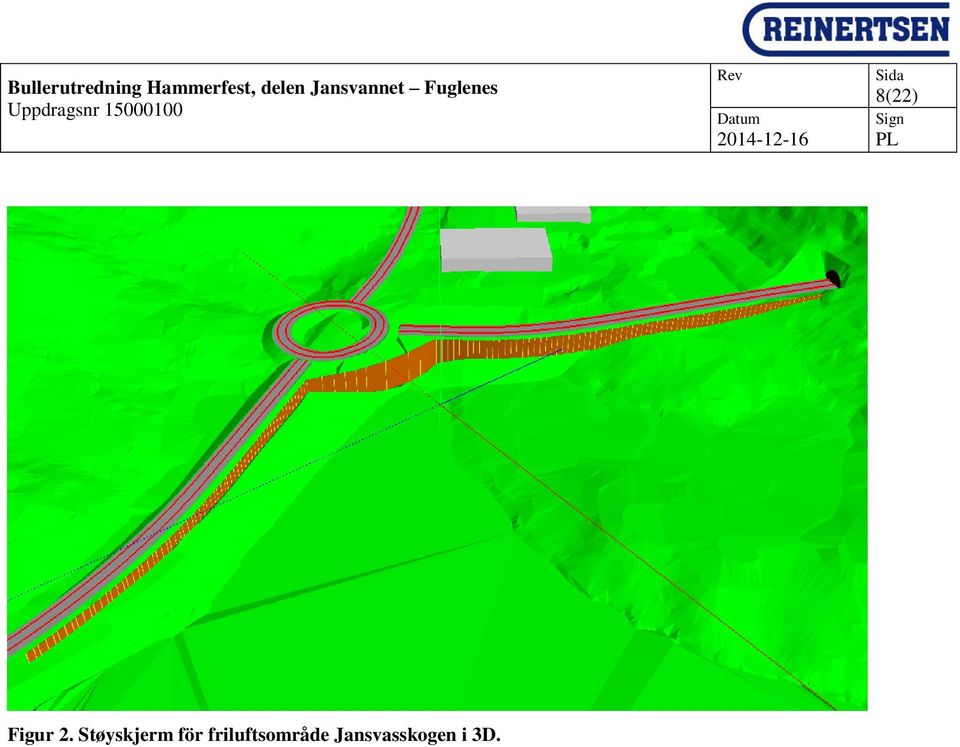

8 8(22) Figur 2. Støyskjerm för friluftsområde Jansvasskogen i 3D.

9 9(22) 6.2 Storsvingen 6 Møbelringen Högsta beräknade ekvivalenta ljudnivå L den 65 dba uppstår på byggnadens sydöstra fasad. Förslag på støytiltak Om støykänsliga lokaler, t ex kontor, finns vid gavlarna eller vid den sydöstra sidan kan dessa fasader bli föremål för fasadtiltak beroende på fasadens ljudisolering. Figur 3. Storsvingen 6.

10 10(22) 6.3 Øvre Hauen 1 bolighus Högsta beräknade ekvivalenta ljudnivå L den 59 dba uppstår på fasad mot Øvre Hauen. Förslag på støytiltak Fasad mot Øvre Hauen ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Figur 4. Øvre Hauen 1.

11 11(22) 6.4 Øvre Hauen 3 bolighus Högsta beräknade ekvivalenta ljudnivå L den 61 dba uppstår på fasad mot Øvre Hauen. Förslag på støytiltak Inglasad/inbyggd uteplats på andra våningen Fasad mot Øvre Hauen ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Støytiltaket har ambisjonsnivå 2. Figur 5. Øvre Hauen 3.

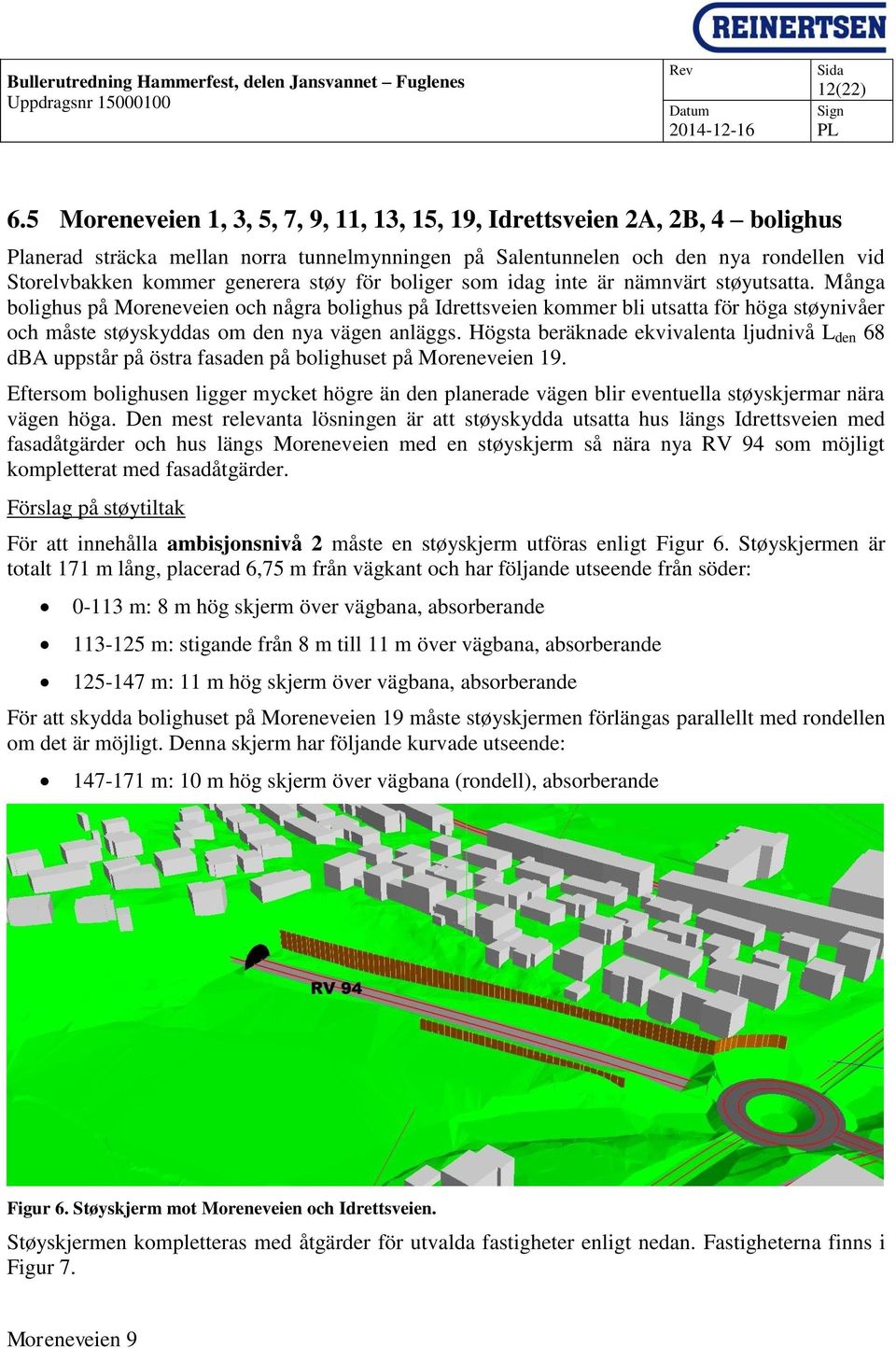

12 12(22) 6.5 Moreneveien 1, 3, 5, 7, 9, 11, 13, 15, 19, Idrettsveien 2A, 2B, 4 bolighus Planerad sträcka mellan norra tunnelmynningen på Salentunnelen och den nya rondellen vid Storelvbakken kommer generera støy för boliger som idag inte är nämnvärt støyutsatta. Många bolighus på Moreneveien och några bolighus på Idrettsveien kommer bli utsatta för höga støynivåer och måste støyskyddas om den nya vägen anläggs. Högsta beräknade ekvivalenta ljudnivå L den 68 dba uppstår på östra fasaden på bolighuset på Moreneveien 19. Eftersom bolighusen ligger mycket högre än den planerade vägen blir eventuella støyskjermar nära vägen höga. Den mest relevanta lösningen är att støyskydda utsatta hus längs Idrettsveien med fasadåtgärder och hus längs Moreneveien med en støyskjerm så nära nya RV 94 som möjligt kompletterat med fasadåtgärder. Förslag på støytiltak För att innehålla ambisjonsnivå 2 måste en støyskjerm utföras enligt Figur 6. Støyskjermen är totalt 171 m lång, placerad 6,75 m från vägkant och har följande utseende från söder: m: 8 m hög skjerm över vägbana, absorberande m: stigande från 8 m till 11 m över vägbana, absorberande m: 11 m hög skjerm över vägbana, absorberande För att skydda bolighuset på Moreneveien 19 måste støyskjermen förlängas parallellt med rondellen om det är möjligt. Denna skjerm har följande kurvade utseende: m: 10 m hög skjerm över vägbana (rondell), absorberande Figur 6. Støyskjerm mot Moreneveien och Idrettsveien. Støyskjermen kompletteras med åtgärder för utvalda fastigheter enligt nedan. Fastigheterna finns i Figur 7. Moreneveien 9

13 13(22) Översta våningen på den sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 11 Översta våningen på den sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 13 Översta och näst översta våningen på den sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 15 Inglasad/inbyggd uteplats på tredje våningen Översta och näst översta våningen på den sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 17 Översta och näst översta våningen på den sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 19 Inglasad/inbyggd uteplats på andra våningen Översta och näst översta våningen på den sydöstra och nordöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

14 14(22) Figur 7. Fastigheter längs Moreneveien och Idrettsveien.

15 15(22) 6.6 Skippergata 33, 48, Moreneveien 20 bolighus Högsta beräknade ekvivalenta ljudnivå L den 60 dba uppstår på bolighusens fasader mot Storelvbakken. Förslag på støytiltak Skippergata 33 Översta och näst översta våningen på den norra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Skippergata 48 Översta och näst översta våningen på den norra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Moreneveien 20 Inglasad/inbyggd uteplats på översta våningen Översta och näst översta våningen på den norra fasaden samt den översta våningen på den östra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 8. Skippergata 33, 48, Moreneveien 20.

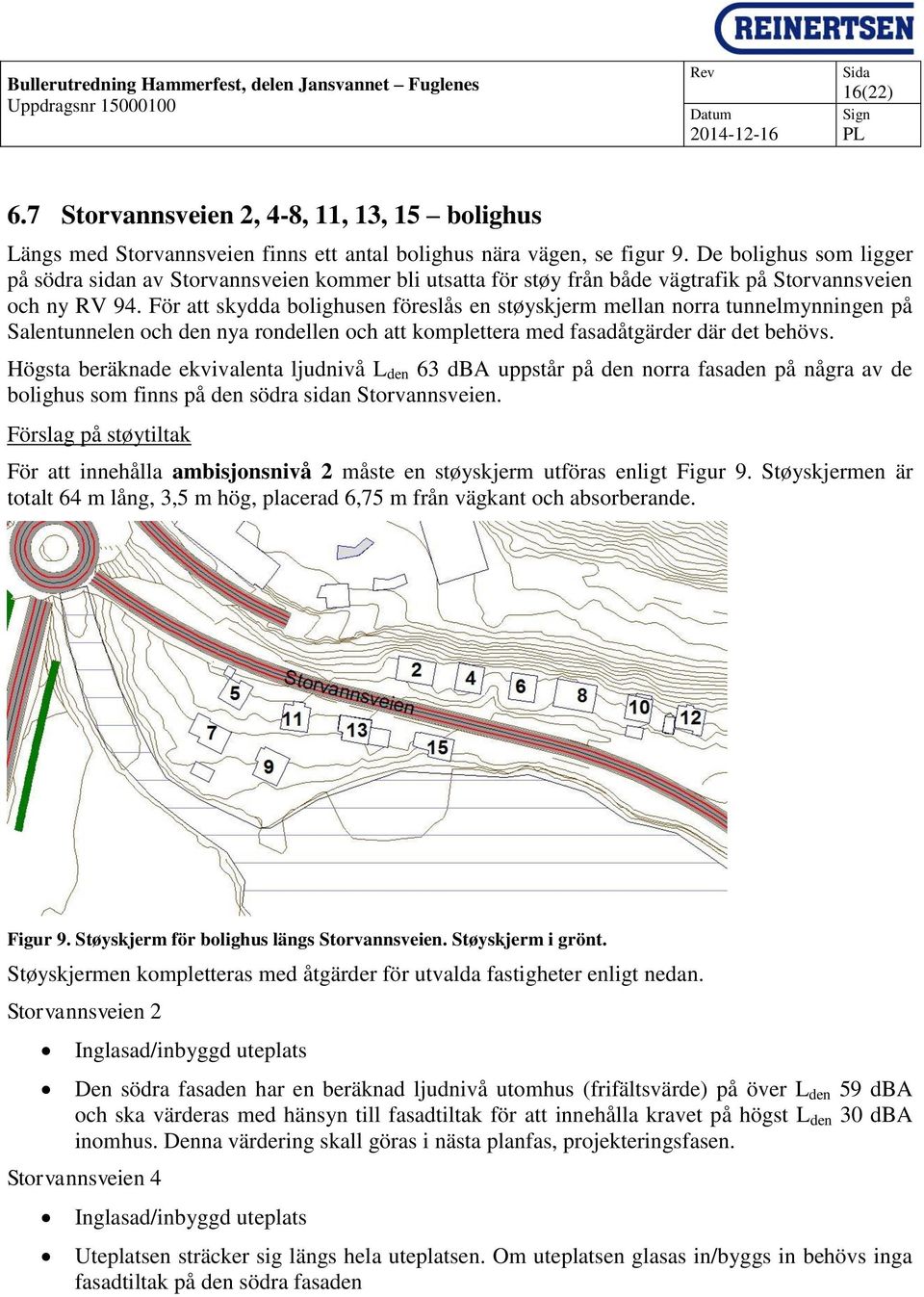

16 16(22) 6.7 Storvannsveien 2, 4-8, 11, 13, 15 bolighus Längs med Storvannsveien finns ett antal bolighus nära vägen, se figur 9. De bolighus som ligger på södra sidan av Storvannsveien kommer bli utsatta för støy från både vägtrafik på Storvannsveien och ny RV 94. För att skydda bolighusen föreslås en støyskjerm mellan norra tunnelmynningen på Salentunnelen och den nya rondellen och att komplettera med fasadåtgärder där det behövs. Högsta beräknade ekvivalenta ljudnivå L den 63 dba uppstår på den norra fasaden på några av de bolighus som finns på den södra sidan Storvannsveien. Förslag på støytiltak För att innehålla ambisjonsnivå 2 måste en støyskjerm utföras enligt Figur 9. Støyskjermen är totalt 64 m lång, 3,5 m hög, placerad 6,75 m från vägkant och absorberande. Figur 9. Støyskjerm för bolighus längs Storvannsveien. Støyskjerm i grönt. Støyskjermen kompletteras med åtgärder för utvalda fastigheter enligt nedan. Storvannsveien 2 Inglasad/inbyggd uteplats Den södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 4 Inglasad/inbyggd uteplats Uteplatsen sträcker sig längs hela uteplatsen. Om uteplatsen glasas in/byggs in behövs inga fasadtiltak på den södra fasaden

17 17(22) Storvannsveien 5 Inglasad/inbyggd uteplats Den norra fasaden och den andra våningen på den västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 6 Den södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 7 Översta och näst översta våningen på den nordvästra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 8 Nedersta våningen på den södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 11, 13 Den norra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Storvannsveien 15 Den norra och västra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på lika med eller över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

18 18(22) 6.8 Breilia skole Högsta beräknade ekvivalenta ljudnivå L den 69 dba uppstår på den nordvästra fasaden som vetter mot tunnelmynningen. Förslag på støytiltak Fasader som vetter mot väster har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla ljudkravet på högst L den 30 dba inomhus där kravet gäller. För berörda fasader, se Figur 10. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 10. Breilia skole. Fasader som måste granskas med avseende på fasadtiltak i rött.

19 19(22) 6.9 Skolebakken 2, 4, Øvre Molla 1, Fjellgata 2, 4, 6 bolighus Bolighusen kommer bli utsatta för støy från vägtrafik från Skolebakken och ny RV 94. För att skydda bolighusen föreslås en støyskjerm mellan södra tunnelmynningen på Fuglenestunnelen och den nya rondellen och att komplettera med fasadåtgärder där det behövs. Högsta beräknade ekvivalenta ljudnivå L den 67 dba uppstår på den sydöstra fasaden på ett av bolighusen på Fjellgatan. Förslag på støytiltak För att innehålla ambisjonsnivå 2 måste en støyskjerm utföras enligt Figur 11. Støyskjermen är totalt 48 m lång, 4 m hög (skärmkrön ca 8,5 m ovan vägbanan), placerad 6,75 m från vägkant och absorberande. Figur 11. Skolebakken 2, 4, Øvre Molla 1, Fjellgata 2, 4, 6. Støyskjerm i grönt. Støyskjermen kompletteras med åtgärder för utvalda fastigheter enligt nedan. Skolebakken 2, 4, Øvre Molla 1 Den sydvästra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Fjellgata 2 Den sydvästra och sydöstra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

20 20(22) Fjellgata 4 Den andra och tredje våningen på den sydöstra fasaden och den tredje våningen på den sydvästra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över eller lika med L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

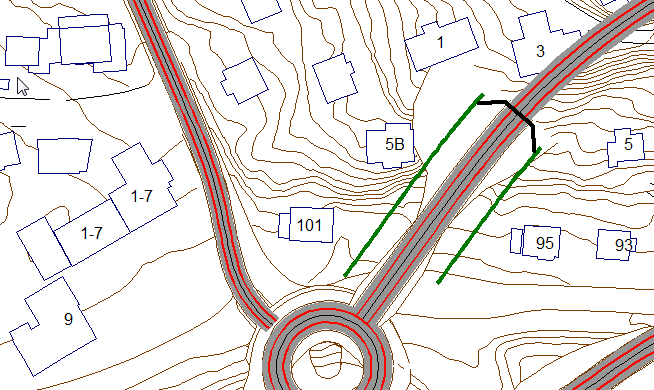

21 21(22) 6.10 Fuglenesveien 93, 95, 101, Bjørnøygata 5, Svalbardgata 1, 3, Forsølveien 5B, Meridiangatan 1-7, 9 bolighus, annan verksamhet Dessa bolighus kommer bli utsatta för støy från vägtrafik på ny RV 94 mellan tunnelmynningen på Fuglenestunnelen och den nya rondellen. För att skydda bolighusen föreslås støyskjermar på var sida mellan tunnelmynningen och rondellen och att komplettera med fasadåtgärder där det behövs. Högsta beräknade ekvivalenta ljudnivå L den 69 dba uppstår på det sydöstra hörnet på Forsølsveien 5B. Förslag på støytiltak För att innehålla ambisjonsnivå 2 måste följande två støyskjermar utföras, se. Den västra støyskjermen är 65 m lång, placerad 6,75 m från vägkant och absorberande. Höjden på skjermen varierar och är som högst 8 m hög ovan mark framför bolighuset på Forsølsveien 5B, d v s skjermtopp är där 13,29 m över den planerade vägen, se Figur 12. Den södra delen av skjermen (vänster i Figur 12) är 4,5 m hög. Forsølsveien 5B Støyskjerm Figur 12. Dimensionerad støyskjerm väster om planerad ny RV 94. Byginger i blått. Fuglenestunnelens mynning åt höger i bilden. Den östra støyskjermen är m lång, placerad 6,75 m från vägkant och absorberande. Skärmen går från 1 m höjd vid den norra änden (höger i Figur 13) till 4 m höjd i mitten av skjermen. Sedan fortsätter skjermen vara 4 m hög ända till den södra änden. Bjørnøygata 5 Støyskjerm Figur 13. Dimensionerad støyskjerm öster om planerad ny RV 94. Byginger i blått. Fuglenestunnelens mynning åt höger i bilden. Støyskjermen kompletteras med åtgärder för utvalda fastigheter enligt nedan. Fastigheterna finns i Figur 14. Fuglenesveien 95 Den västra fasaden och södra fasadens västra del har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen.

22 22(22) Fuglenesveien 101 Inglasade/inbyggda uteplatser på västra och östra sidan Hela den södra fasaden samt den östra fasaden på den tredje våningen har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Svalbardgata 3 Inglasad/inbyggd uteplats Den västra och södra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Forsølveien 5B Inglasad/inbyggd uteplats Hela den södra fasaden samt den östra fasaden på andra våningen har en beräknad ljudnivå utomhus (frifältsvärde) på över L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Meridiangatan 9 Andra och tredje våningen på den södra delen av den östra fasaden har en beräknad ljudnivå utomhus (frifältsvärde) på L den 59 dba och ska värderas med hänsyn till fasadtiltak för att innehålla kravet på högst L den 30 dba inomhus. Denna värdering skall göras i nästa planfas, projekteringsfasen. Figur 14. Fastigheter runt Fuglenes västra tunnelmynning.
