1 Källa: Eniro Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

2 Fastigheterna Hägern 4, 6 & 8 i Varbergs stad Beställare: Varbergs kommun Varberg Beställarens representant: Ivana Markovic Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Anna Lena Frennborn Daniel Hammerlid Johanna Gervide Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Anna-Lena Frennborn/Johanna Gervide Norconsult AB

3 3 (15) Innehållsförteckning 1 Bakgrund Beräkningsmetodik och redovisning Trafikförutsättningar Riktvärden Resultat Ny bebyggelse Ekvivalent ljudnivå utomhus vid fasad Ljudnivå på uteplats och omgivande mark Befintlig bebyggelse Möjliga åtgärder Ny bebyggelse Ekvivalent ljudnivå utomhus vid fasad Ljudnivå på uteplats Inomhus Befintlig bebyggelse n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

4 4 (15) Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

5 5 (15) 1 Bakgrund Varbergs kommun arbetar med att ta fram en detaljplan för fastigheterna Hägern 4, 6 & 8 belägna i centrala Varberg, ca 1 km öster om Varbergs station. Planområdet gränsar i norr till Engelbrektsgatan, i väster till Västkustvägen och i öster till Nyhemsgatan. Kommunen vill nu pröva lämpligheten av att bygga ett nytt trevåningshus och ett sexvåningshus inom fastigheten Hägern 6 samt bygga på befintliga bostadshus med en våning inom Hägern 4 och 8. Utöver detta planeras den befintliga garagelängan på Hägern 6 att rivas. Figur 1 visar utredningsområdet. Figur 1 Aktuellt utredningsområde inringat Omgivande vägar kan komma att ge höga ljudnivåer för planerad bebyggelse. Norconsult har därför på uppdrag av Varbergs kommun genomfört denna bullerutredning. Utredningen syftar till att redovisa förutsättningar, gällande riktvärden och resultat av beräknade bullernivåer för planerad bebyggelse. n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx 2 Beräkningsmetodik och redovisning Ljudnivåerna har beräknats i enlighet med Nordisk beräkningsmodell för vägtrafik. Beräkning och redovisning av ljudutbredning har tagits fram med programmet SoundPLAN 7.4. I detta program konstrueras som bas för beräkningarna en tredimensionell modell av området, inkluderat vägar, byggnader och övriga ytor. Trafikmängder och andra trafikförutsättningar för Västkustvägen, Engelbrektsgatan och Nyhemsgatan har lagts in i modellen. Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

6 6 (15) Som underlag för beräkningarna har digital grundkarta legat. Vad gäller höjder på ännu inte byggda hus har angiven högsta nockhöjd i planbestämmelserna förutsatts. Beräkningsresultaten presenteras i form av ljudutbredningskartor där ekvivalentoch maximal ljudnivå redovisas i olika färgskalor för markplan tillsammans med ljudnivåer vid fasad för respektive våningsplan. 3 Trafikförutsättningar Varbergs kommun har i februari 2017 mätt trafikflödet på omgivande vägar. Trafikflödet har för Västkustvägen uppmätts till fordon/årsdygn, för Engelbrektsgatan till fordon/årsdygn och för Nyhemsgatan till 323 fordon/årsdygn. Trafikflödet har räknats upp med 1 % per år (till följd av bebyggelsetillväxten i staden, någon generell trafikökning i Sverige har däremot inte noterats under de senaste åren) till år Tabell 1 visar en sammanställning av trafikförutsättningar som har använts för att beräkna de ekvivalenta- och maximala ljudnivåerna för Hägern 4, 6 & 8. Tabell 1 Väg Sammanställning av vägtrafikförutsättningar Trafikmängd år 2040 (fordon/ årsdygn) Andel tung trafik (%) Skyltad hastighet (km/h) Västkustvägen Engelbrektsgatan Nyhemsgatan Riktvärden Utomhus Regeringen har utfärdat Förordning (2015: 216) om trafikbuller vid bostadsbyggnader. Bestämmelserna i förordningen skall tillämpas vid bedömning av om kravet på förebyggande av olägenhet för människors hälsa är uppfyllt vid planläggning, i bygglovsärenden och i ärenden om förhandsbesked. Förordningen berör endast ljudnivåer utomhus. För buller från spårtrafik och vägar citeras följande om riktvärden och beräkning av bullervärden ur förordningen: Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

7 7 (15) 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 60 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och [ ] 8 Vid beräkning av bullervärden vid en bostadsbyggnad ska hänsyn tas till framtida trafik som har betydelse för bullersituationen. n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Inomhus Riktvärden för inomhusnivåer redovisas i BBR BSF 2011:6 med ändringar t o m BFS 2015:3och SS Riktvärden för ljudnivåer från trafik och andra yttre källor som inte får överstigas inomhus redovisas i Tabell 2. Tabell 2 Rumstyp Ljudnivåkrav inomhus Ekvivalent ljudnivå (dba) Maximal ljudnivå nattetid (dba) Sovrum, vila och daglig samvaro Matlagning och hygien 35 - Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

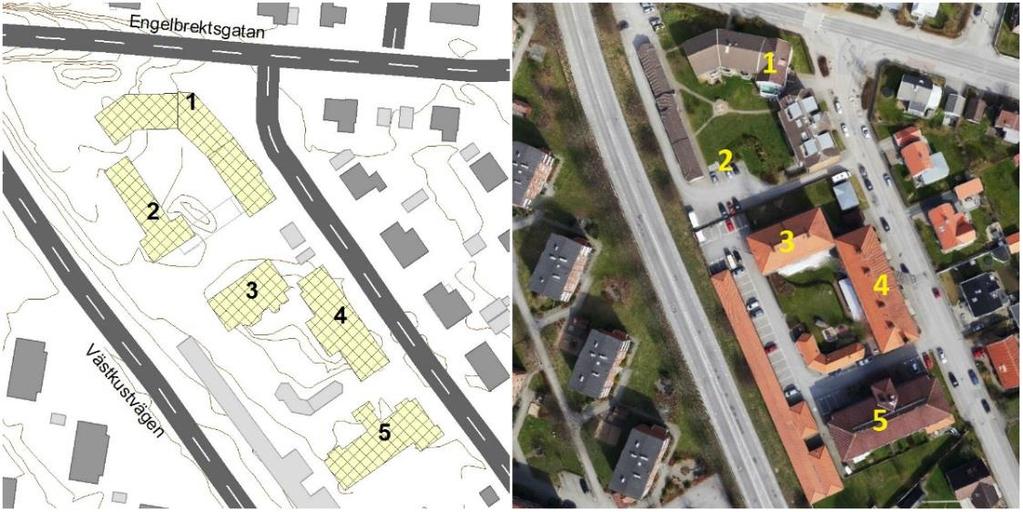

8 8 (15) 5 Resultat 5.1 Ny bebyggelse Bullerberäkningar har utförts för illustrerade nya byggnadskroppar samt befintliga byggnadskroppar och dess påbyggnad på enligt figur 2. Figur 2 Hägern 6 och Hägern 4 och 8 Resultatet av beräkningarna redovisas som ljudutbredningskarta för markplan 1,7 m ovan mark och som frifältsvärden vid fasad för respektive våning i tabellform. För att underlätta tolkningen av resultaten har husen i området numrerats enligt figur 3. Figur 3 Husnumrering Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

9 9 (15) Beräkningar har gjorts utan särskilda bullerskyddsgärder och med skärm längs Västkustvägen. Beräkningar har gjorts dels med en rimligt hög skärm, 2,3 m dels med den skärmhöjd som krävs för att klara riktvärdet 55 dba för samtliga fasader, 3-5 m. Resultatet redovisas på bilagor enligt följande: Bilaga 1A Bilaga 1B Bilaga 2A Bilaga 2B Bilaga 3A Bilaga 3B Utan åtgärd. Ekvivalent ljudnivå utomhus. Utan åtgärd. Maximal ljudnivå utomhus. Med 2,3 m hög skärm. Ekvivalent ljudnivå utomhus. Med 2,3 m hög skärm. Maximal ljudnivå utomhus. Med 5-6 m hög skärm. Ekvivalent ljudnivå utomhus. Med 5-6 m hög skärm. Maximal ljudnivå utomhus Ekvivalent ljudnivå utomhus vid fasad Resultat utan bullerskyddsåtgärder (Bilaga 1A) Hus 1 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader (undantag hörnet i norr där riktvärdet överskrids med 1 dba i våning 2 och 3). Hus 2 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordöst mot gården. Vid övriga fasader överskrids riktvärdet med 1-8 dba beroende på vilken fasad och våning som studeras. Hus 3 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordost. För övriga fasader överskrids riktvärdet med 1-6 dba beroende på vilken fasad och våning som studeras. Hus 4 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Hus 5 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordost samt större delen av fasad mot nordväst och sydost. Vid delar av fasad mot nordväst och sydost överskrids riktvärdet marginellt, vid fasad mot sydväst överskrids riktvärdet med ca 6 dba. Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

10 10 (15) Resultat med 2,3 m hög skärm (Bilaga 2A) Hus 1 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader (undantag hörnet i norr där riktvärdet överskrids med 1 dba i våning 2 och 3). Hus 2 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordöst. För övriga fasader överskrids riktvärdet med 1-8 dba beroende på vilken fasad och våning som studeras. Hus 3 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordväst och nordost. Vid fasad mot sydväst och sydöst överskrids riktvärdet med 1-6 dba beroende på vilken fasad och våning som studeras. Hus 4 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. Hus 5 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordväst, nordost och sydost. Vid fasad mot sydväst överskrids riktvärdet med 6 dba. Resultat med 5-6 m hög skärm (Bilaga 3A) Hus 1-5 Beräkningar har gjorts av hur hög skärm som krävs för att klara riktvärdet för ekvivalent ljudnivå, 55 dba för samtliga lägenheter. Med en 5-6 m hög skärm klaras riktvärdet för samtliga lägenheter, detta är dock en mycket hög skärm Ljudnivå på uteplats och omgivande mark Uteplats För redovisade maximala ljudnivåer är tunga fordon dimensionerande för Västkustvägen och lätta fordon för Engelbrektsgatan och Nyhemsgatan. Riktvärdet för ekvivalent ljudnivå, 50 dba, avser ljudnivå vid fasad samt uteplats i anslutning till bostad. Vad gäller riktvärdet för maximal ljudnivå, 70 dba, avser det ljudnivå för uteplats i anslutning till bostad alltså ej längs hela fasaden. Varje bostad bör ha en uteplats, gemensam eller privat, där riktvärdena klaras. Om en uteplats uppfyller riktvärdena kan ytterligare uteplats med sämre ljudmiljö utgöra ett komplement. På bilaga 1A, 2A och 3A har områden markerade med grönt, Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

11 11 (15) ekvivalent ljudnivå om 50 dba eller lägre. På bilaga 1B, 2, och 3B har områden markerade med grönt maximal ljudnivå om 70 dba eller lägre. Om (gemensamma) uteplatser förläggs inom dessa områden klarar riktvärdena för uteplats. Riktvärdena klaras också om uteplats/balkong placeras vid fasad där ekvivalent ljudnivå är 50 dba eller lägre och maximal ljudnivå 70 dba eller lägre. Omgivande mark En 2,3 m hög skärm har mycket god effekt för markområdena särskilt inom fastigheten Hägern 6, jämför bilaga 1A och 2A samt 1B och 2B. 5.2 Befintlig bebyggelse Riktlinjer för befintlig bebyggelse Den befintliga bebyggelsen påverkas inte av den nya detaljplanens krav. Det innebär att det inte går att ställa några krav på fastighetsägare att bygga om sina hus i enlighet med den nya planen. Det är först när en åtgärd ska utföras som kräver bygglov som detaljplanens nya krav blir gällande. Detaljplanens bestämmelser gäller på samma sätt vid nybyggnad som vid förändring av befintlig bebyggelse. Resultat utan bullerskyddsåtgärder (Bilaga 1A) Hus 1, norra delen Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot söder mot gården. Vid övriga fasader överskrids riktvärdet med 1-5 dba beroende på vilken fasad och våning som studeras. Hus 1, mellersta och södra delen Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Hus 3 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordost. För övriga fasader överskrids riktvärdet med 1-5 dba beroende på vilken fasad och våning som studeras. Hus 4 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

12 12 (15) Hus 5 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordväst, nordost samt sydost. Vid fasad mot sydväst överskrids riktvärdet med 2-6 dba i våning 2-3. Resultat med 2,3 m hög skärm (Bilaga 2A) Hus 1, norra delen Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot söder mot gården. Vid övriga fasader överskrids riktvärdet med 1-4 dba beroende på vilken fasad och våning som studeras. Hus 1, mellersta och södra delen Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. Hus 3 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordväst, nordost och sydost. Vid fasad mot sydväst överskrids riktvärdet med 4 dba i våning 3. Hus 4 Riktvärdet för ekvivalent ljudnivå klaras för samtliga fasader. Hus 5 Riktvärdet för ekvivalent ljudnivå klaras vid fasad mot nordväst, nordost och sydost. Vid fasad mot sydväst överskrids riktvärdet med 1-6 dba i våning 2-3. Resultat med 3-5 m hög skärm (Bilaga 3A) Hus 1-5 Beräkningar har gjorts av hur hög skärm som krävs för att klara riktvärdet för ekvivalent ljudnivå, 55 dba för samtliga lägenheter. Med en 5-6 m hög skärm klaras riktvärdet för samtliga lägenheter, detta är dock en mycket hög skärm. Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

13 13 (15) 6 Möjliga åtgärder 6.1 Ny bebyggelse Ekvivalent ljudnivå utomhus vid fasad Utan skärm längs Varbergsvägen För lägenheterna i hus 2, 3 och 5 där riktvärdet för ekvivalent ljudnivå vid fasad, 55 dba, överskrids bör minst hälften av bostadsrummen vara vända mot sida där ekvivalent ljudnivå 55 dba och maximal ljudnivå 70 dba klaras. Med 2,3 m hög skärm För lägenheterna i hus 2, 3 och 5 där riktvärdet för ekvivalent ljudnivå vid fasad, 55 dba, överskrids bör minst hälften av bostadsrummen vara vända mot sida där ekvivalent ljudnivå 55 dba och maximal ljudnivå 70 dba klaras. Kostnaden för denna skärm har grovt beräknats till ca 2,1 Mkr. Med 5-6 m hög skärm Riktvärdena klaras för samtliga lägenheter därmed ges inga förslag till åtgärder. Kostnaden för denna skärm har grovt beräknats till ca 5 Mkr. Alternativ skärmhöjd Beräkningar av annan skärmhöjd och/eller skärmutsträckning än som här prövats kan självklart göras vid detaljplanering Ljudnivå på uteplats Riktvärdena klaras för uteplats, gemensam och/eller privat, för samtliga lägenheter därmed ges inga förslag till åtgärder Inomhus Riktvärdena för ljudnivåerna inomhus klaras med fasader inklusive fönster utformade med hänsyn till ljudnivåkraven i Boverkets Byggregler (BBR). n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx Fastigheterna Hägern 4, 6 & 8 i Varbergs stad

14 14 (15) 6.2 Befintlig bebyggelse När en åtgärd ska utföras som kräver bygglov blir detaljplanens nya krav gällande. För lägenheterna där riktvärdet för ekvivalent ljudnivå vid fasad, 55 dba, överskrids bör minst hälften av bostadsrummen vara vända mot sida där ekvivalent ljudnivå 55 dba och maximal ljudnivå 70 dba klaras. Riktvärdena för ljudnivåerna inomhus klaras med fasader inklusive fönster utformade med hänsyn till ljudnivåkraven i Boverkets Byggregler (BBR). Norconsult AB Väg och Bana Trafik Daniel Hammerlid daniel.hammerlid@norconsult.com Anna-Lena Frennborn Anna-lena.frennborn@norconsult.com Fastigheterna Hägern 4, 6 & 8 i Varbergs stad n:\105\00\ \6 leverans\trafikbullerutredning hägern 4,6 & 8 i varberg.docx

15 Engelbrektsgatan Västkustvägen BILAGA 1A Hägern 4,6 & Varbergs kommun VÄGBULLER Prognosår Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

16

17 Engelbrektsgatan Västkustvägen BILAGA 1B Hägern 4,6 & 8 Varbergs kommun VÄGBULLER Prognosår 2040 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad Line m Upprättad av: Daniel Hammerlid Datum: Uppdragsnummer:

18

19 Engelbrektsgatan Västkustvägen BILAGA 2A Hägern 4,6 & 8 Varbergs kommun VÄGBULLER Prognosår 2040 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad Bullerskärm 2,3 m hög Line m HÄ HÄ Upprättad av: Daniel Hammerlid Datum: LJUNGPIPAREN Uppdragsnummer:

20

21 Engelbrektsgatan Västkustvägen BILAGA 2B Hägern 4,6 & 8 Varbergs kommun VÄGBULLER Prognosår 2040 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad Bullerskärm 2,3 m hög Line m HÄ HÄ Upprättad av: Daniel Hammerlid Datum: LJUNGPIPAREN Uppdragsnummer:

22

23 Skärmhöjd 5m Engelbrektsgatan Skärmhöjd 5m Västkustvägen Skärmhöjd 5m Skärmhöjd 6m BILAGA 3A Hägern 4,6 & 8 Varbergs kommun VÄGBULLER Prognosår 2040 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad Bullerskärm 5-6 m hög m Upprättad av: Daniel Hammerlid Datum: H H LJUNGPIPAREN Uppdragsnummer:

24

25 Engelbrektsgatan Skärmhöjd 5m Skärmhöjd 5m Västkustvägen Skärmhöjd 5m Skärmhöjd 6m BILAGA 3B Hägern 4,6 & 8 Varbergs kommun VÄGBULLER Prognosår 2040 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 1,7 m över mark samt frifältsvärden per våningsplan Bostadshus Övriga byggnader Påbyggnad på befintliga hus Ny byggnad Bullerskärm 5-6 m hög m Upprättad av: Daniel Hammerlid Datum: H H LJUNGPIPAREN Uppdragsnummer:

26 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax
