1 Niord 1, Norrtälje stad Trafikbullerutredning

2 Niord 1, Norrtälje stad Trafikbullerutredning Uppdragsgivare: Uppdragsgivarens kontaktperson: Konsult: Uppdragsledare: Teknikansvarig: Handläggare: Johan Spåre Norconsult AB, Theres Svenssons gata 11, Göteborg Anna-Lena Frennborn Anna-Lena Frennborn Samantha Avramovic Rapport Samantha Avramovic Anna-Lena Frennborn Anna-Lena Frennborn Version Datum Beskrivning Upprättat Granskat Godkänt Detta dokument är framtaget av Norconsult AB som del av det uppdrag dokumentet gäller. Upphovsrätten tillhör Norconsult. Beställaren har, om inte annat avtalats, endast rätt att använda och kopiera redovisat uppdragsresultat för uppdragets avsedda ändamål Niord 1, Norrtälje stad n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

3 Niord 1, Norrtälje stad Trafikbullerutredning Sammanfattning Ett flerbostadshus i 3-4 våningar planeras i centrala Norrtälje. Trafiken på omgivande vägar kan komma att ge upphov till höga ljudnivåer vid planerade bostadshus. Med anledning av detta har Norconsult AB fått i uppdrag att utföra en bullerutredning som syftar till att beräkna nutida och framtida ljudnivåer vid planerat flerbostadshus. Riktvärdet för ekvivalent ljudnivå, 60 dba, avser ljudnivå vid fasad för lägenheter större än 35 m 2. På innergården beräknas ekvivalenta ljudnivån till mellan dba. Vid ytterfasad mot öster beräknas ekvivalenta ljudnivån till dba, mot norr (Odengatan) dba och mot väster (Baldersgatan) dba. Vid de fasader och våningar där riktvärdet 60 dba överskrids bör minst hälften av bostadsrummen (vardagsrum och sovrum) vara vända mot tyst sida där 55 dba ekvivalent och 70 dba maximal ljudnivå klaras d v s in mot innergården. För lägenheter i hörnet mot Baldersgatan/Odengatan där ekvivalenta ljudnivån är över 60 dba kan det vara svårt att skapa genomgående lägenheter där hälften av bostadsrummen är vända mot tyst sida d v s mot innergård. Ett alternativ är att placera lägenheter mindre än 35 m 2 i hörnet då riktvärdet för mindre lägenheter (<35 m 2 ) är högre, 65 dba. Gällande ekvivalent och maximal ljudnivå vid uteplats så klaras samtliga riktvärden på innergården där det rekommenderas att en gemensam uteplats anläggs. n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

4 Niord 1, Norrtälje stad Trafikbullerutredning Innehåll Bakgrund 5 Beräkningsmetodik och redovisning 6 Trafikförutsättningar 6 Riktvärden 6 Resultat 7 Ljudnivå vid fasad 8 Ljudnivå vid uteplats 8 n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

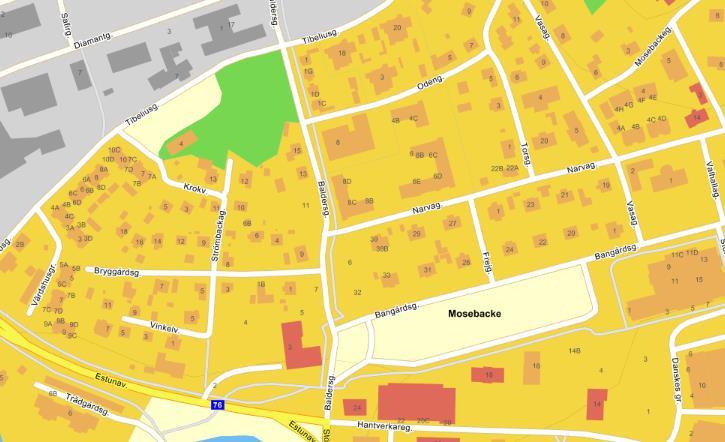

5 Niord 1, Norrtälje stad Trafikbullerutredning Bakgrund Inom aktuell fastighet, Niord 1, finns idag en befintlig lokal i en våning som i samband med nybyggnationen planeras rivas, se figur 1. Längs fastighetens norra gräns ligger Odengatan och i väst gränsar Baldersgatan. Ett flerbostadshus i 3-4 våningar planeras i centrala Norrtälje, se figur 2. Figur 2. Översiktskarta. Källa: Eniro Figur 1. Situationsplan som legat till grund för utredningen. Källa: n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

6 Niord 1, Norrtälje stad Trafikbullerutredning Trafikbuller från omgivande vägar kan komma att skapa störningar för framtida boende i flerbostadshuset. Med anledningen av detta har Norconsult AB utfört denna trafikbullerutredning på uppdrag av. Beräkningsmetodik och redovisning Ljudnivåerna har beräknats i enlighet med Nordisk beräkningsmodell för vägtrafik. Beräkning och redovisning av ljudutbredning har tagits fram med programmet SoundPLAN 7.4. I detta program konstrueras som bas för beräkningarna en tredimensionell modell av området, inkluderat vägar, byggnader och övriga ytor. Som underlag för beräkningarna har digital grundkarta legat. Trafikmängder och andra trafikförutsättningar för vägarna har lagts in i modellen. Beräkningsresultaten presenteras i form av ljudutbredningskartor där ekvivalent- och maximal ljudnivå utomhus redovisas med olika färgskalor för markplan och vid fasad. Ljudutbredningen redovisas på nivån 2 meter över mark. Beräkningsresultaten redovisas och analyseras med hänsyn till riktvärdena. Trafikförutsättningar Aktuella vägar för trafikbullerutredningen är Odengatan och Baldersgatan. Uppgifter om trafikmängder samt andel tung trafik längs vägarna har erhållits från Norrtäljes kommun för nuläge år 2018 och prognosår Skyltad hastighet i nuläget på de två vägarna är 50 km/h. I tabell 1 listas de trafikförutsättningar som bullerberäkningarna baserats på. Tabell 1. Sammanställning av trafikförutsättningar för vägtrafik. Väg ÅDT 2018 (fordon/dygn) ÅDT 2038 (fordon/dygn) Andel tung trafik (%) Skyltad hastighet (km/h) Baldersgatan Odengatan Utomhus Riktvärden Regeringen har utfärdat Förordning (2015: 216) om trafikbuller vid bostadsbyggnader. Bestämmelserna i förordningen skall tillämpas vid bedömning av om kravet på förebyggande av olägenhet för människors hälsa är uppfyllt vid planläggning, i bygglovsärenden och i ärenden om förhandsbesked. Förordningen berör endast ljudnivåer utomhus. För buller från spårtrafik och vägar citeras följande om riktvärden och beräkning av bullervärden ur förordningen: 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

7 Niord 1, Norrtälje stad Trafikbullerutredning 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och [ ] 8 Vid beräkning av bullervärden vid en bostadsbyggnad ska hänsyn tas till framtida trafik som har betydelse för bullersituationen. Inomhus Allmänna råd för inomhusnivåer redovisas i BBR BSF 2011:6 med ändringar t o m BFS 2015:3 och SS Riktvärden för ljudnivåer från trafik och andra yttre källor som inte får överstigas inomhus redovisas i tabell 2. Tabell 2 Ljudnivåkrav inomhus Rumstyp Ekvivalent ljudnivå (dba) Maximal ljudnivå nattetid (dba) Sovrum, vila och daglig samvaro Matlagning och hygien 35 - Resultat Beräkningsresultaten redovisas i följande bilagor: Bilaga 1 Ekvivalent ljudutbredning 2 m ovan mark, prognosår 2038 Bilaga 2 Maximal ljudutbredning 2 m ovan mark, prognosår 2038 Bilaga 3a Ekvivalent ljudnivå vid fasad, prognosår 2038, vy från nordväst Bilaga 3b Ekvivalent ljudnivå vid fasad, prognosår 2038, vy från sydöst Bilaga 4a Maximal ljudnivå vid fasad, prognosår 2038, vy från nordväst Bilaga 4b Maximal ljudnivå vid fasad, prognosår 2038, vy från sydöst n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

8 Niord 1, Norrtälje stad Trafikbullerutredning Ljudnivå vid fasad Enligt Förordning (2015:216) är riktvärdet för ekvivalent ljudnivå vid fasad 60 dba för lägenheter större än 35 m 2. Om detta riktvärde klaras finns inga riktvärden för den maximala ljudnivån att förhålla sig till. I de fall att 60 dba ekvivalent ljudnivå överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en tyst sida där 55 dba ekvivalent och 70 dba maximal ljudnivå klaras. På innergården beräknas ekvivalenta ljudnivån till mellan dba. Vid ytterfasad mot öster beräknas ekvivalenta ljudnivån till dba, mot norr (Odengatan) dba och mot väster (Baldersgatan) dba. Vid de fasader och våningar där riktvärdet 60 dba överskrids bör minst hälften av bostadsrummen (vardagsrum och sovrum) vara vända mot tyst sida där 55 dba ekvivalent och 70 dba maximal ljudnivå klaras d v s in mot innergården. För lägenheter i hörnet mot Baldersgatan/Odengatan där ekvivalenta ljudnivån är över 60 dba kan det vara svårt att skapa genomgående lägenheter där hälften av bostadsrummen är vända mot tyst sida d v s mot innergård. Ett alternativ är att placera lägenheter mindre än 35 m 2 i hörnet då riktvärdet för mindre lägenheter (<35 m 2 ) är 65 dba. Ljudnivå vid uteplats Riktvärdet för ekvivalent ljudnivå, 50 dba, och maximal ljudnivå, 70 dba, avser ljudnivå vid uteplats i anslutning till bostad. Varje bostad bör ha en uteplats, gemensam eller privat, där riktvärdena klaras. Om en uteplats uppfyller riktvärdena kan ytterligare uteplats med sämre ljudmiljö accepteras. På bilagorna 1 och 2 har områden markerade med grönt ekvivalent ljudnivå 50 dba eller lägre respektive maximal ljudnivå 70 dba eller lägre. Uteplatser som placeras inom dessa områden klarar riktvärdena utan särskilda bullerskyddsåtgärder. Om ambitionen är att även privata uteplatser och balkonger ska klara riktvärdena ska dessa orienteras mot innergården. Privata uteplatser kan även placeras vid yttre fasader där riktvärdena överskrids men får då ses som ett komplement till gemensamma uteplatser på innergården där riktvärdena klaras. n:\105\24\ \6 leverans\niord 1 norrtälje kommun trafikbullerutredning.docx (8)

9 BILAGA 1 Niord 1 VÄGBULLER Prognosår 2038 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2,0 m över mark Planerat flerbostadshus Befintliga bostadshus Övriga byggnader m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:

10 BILAGA 2 Niord 1 VÄGBULLER Prognosår 2038 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Ljudutbredning 2,0 m över mark Planerat flerbostadshus Befintliga bostadshus Övriga byggnader m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:

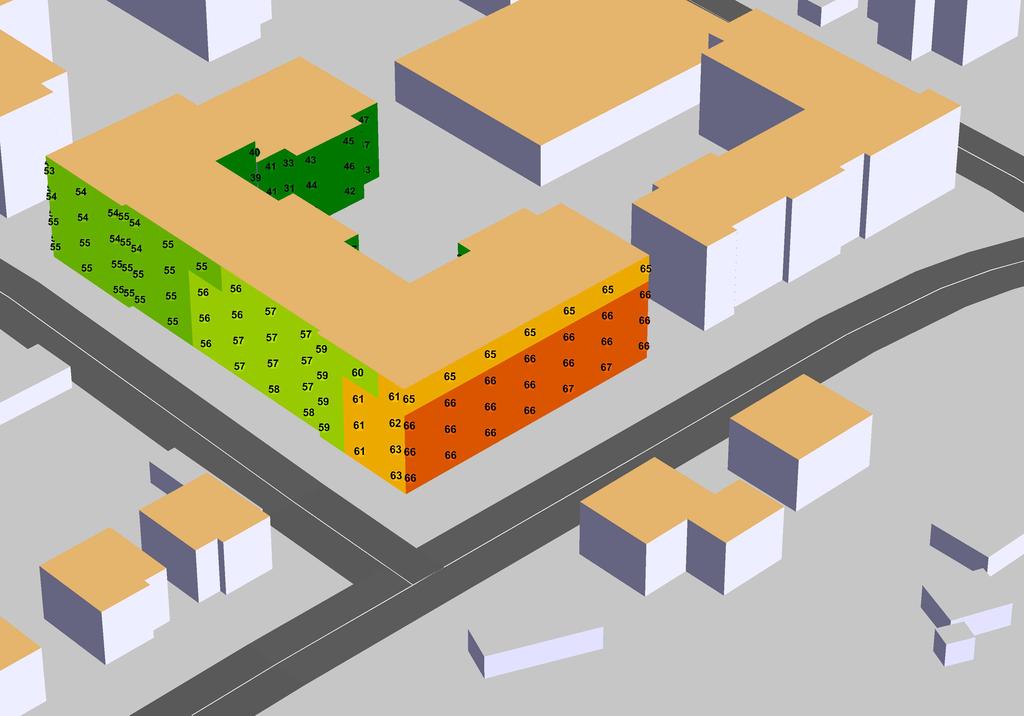

11 BILAGA 3a - vy från nordväst Niord 1 VÄGBULLER Prognosår 2038 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Frifältsvärden per våningsplan m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:

12 BILAGA 3b - vy från sydöst Niord 1 VÄGBULLER Prognosår 2038 Ekvivalent ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Frifältsvärden per våningsplan m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:

13 BILAGA 4a - vy från nordväst Niord 1 VÄGBULLER Prognosår 2038 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Frifältsvärden per våningsplan m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:

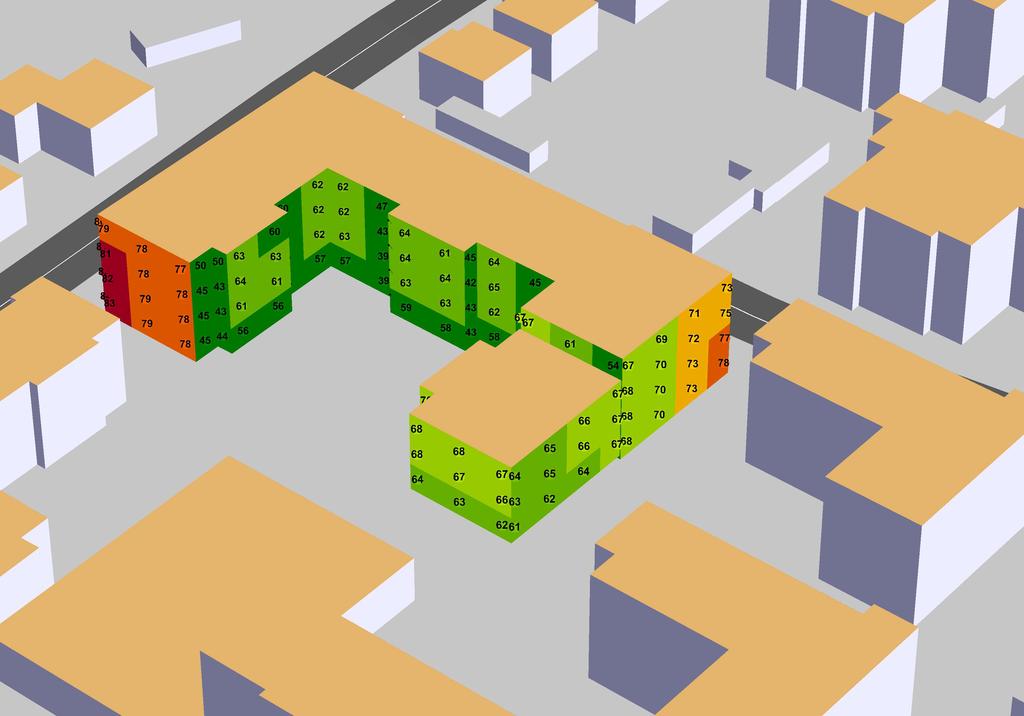

14 BILAGA 4b - vy från sydöst Niord 1 VÄGBULLER Prognosår 2038 Maximal ljudnivå [db(a)] <= < <= < <= < <= < <= < <= < Frifältsvärden per våningsplan m Upprättad av: Samantha Avramovic Datum: Uppdragsnummer:
