1 RAPPORT Blidsberg 30:1 Kund: Ulricehamns kommun Kontaktperson: San Chen Lindman Datum: Uppdragsnummer: Rapportnummer: AKUI-01 Status: Utfärdad Revisionsnummer: 2 Revisionsdatum: Uppdragsansvarig: Jimmy Diamandopoulos Utförd av: Jonas Rajalin Kontrollerad av: Kjetil Vedholm Sammanfattning: Fasaden mot väg 46 och en del av den norra fasaden överskrider riktvärden för såväl ekvivalent som maximal ljudnivå. Vid övriga fasader innehålls riktvärdena. Detta innebär att minst hälften av bostadsrummen i varje lägenhet skall vara vända mot en sida där riktvärdena uppfylls. Där ljudnivån vid fasad överskrider riktvärdena är det särskilt viktigt att ljudreduktionen för fönster och fasader verifieras, och vid behov förbättras, för att säkerställa att riktvärdet för ljudnivåer inomhus kommer att uppfyllas. Uteplatser i anslutning till bostäderna kan uppföras på tomtens västra del utan att riktvärde för uteplats överskrids. För lägenheterna med ingång från norr och söder kan en uteplats uppföras i direkt anslutning till entréerna. För lägenheten med ingång i byggnaden nordöstra hörn mot vägen krävs att en uteplats uppförd vid entrén förses med bullerskärmar mot norr och öst för att säkerställa att denna uteplats uppfyller riktvärdet.

2 Innehållsförteckning 1. Bakgrund Gränsvärden Beräkningar Underlag Beräkningsmetod Beräkningsmodell Trafikdata Resultat Ekvivalent ljudtrycksnivå Maximal ljudtrycksnivå Slutsatser... 6 Bilagor AKU-01 R Rev A Fasadbullerkartor AKU-01 R Rev B Bullerkartor AKU-01 R Rev C Fasadnivåer på planritning Ändringshistorik Revision Revisionsdatum Utförd av Kommentar Jonas Rajalin Dokument skapat Jonas Rajalin Fler beräkningspunkter plan2, ändringar enligt Sans kommentarer Sida 2 av 6

3 1. Bakgrund På fastigheten Blidsberg 30:1 skall nuvarande församlingshem byggas om till bostäder. Brekke & Strand har anlitats av Ulricehamns kommun för att utreda den framtida bullersituationen. Resultaten redovisas i form av bullerspridnings- och fasadbullerkartor samt nivåer på planritning. 2. Gränsvärden Följande gränsvärden för trafikbuller utomhus anges i förordning (SFS 2015:216) om trafikbuller vid bostadsbyggande. Riktvärden inomhus anges i boverkets byggregler. Tabell 1: Gällande riktvärde för trafikbuller utomhus Ekvivalent ljudnivå db(a) Maximal ljudnivå db(a) Ljudnivå inomhus i rum för daglig samvaro, sömn och vila 30 - Ljudnivå inomhus i rum för matlagning och personlig hygien 35 - Ljudnivå Utomhus (vid fasad) 55 - Ljudnivå utomhus vid uteplats i anslutning till byggnaden* Maximal ljudnivå inomhus nattetid - 45 *Med uteplats menas en privat eller gemensamt iordningställd yta som till exempel en altan, terrass eller liknande som ligger i direkt anslutning till bostaden. Om nivåer utanför bostadsfasad gäller följande: Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Med bostadsrum avses: rum för daglig samvaro, utom kök, och rum för sömn och vila. 3. Beräkningar 3.1. Underlag I tabell 2 ges en förteckning över underlaget som använts i samband med beräkningarna. Tabell 2: Underlag Dokument Digitalt kartunderlag över det relevanta området Ritningsunderlag för byggnader Information om trafikmängden, väg Sida 3 av 6 Källa Metria Ulricehamns kommun Ulricehamns kommun

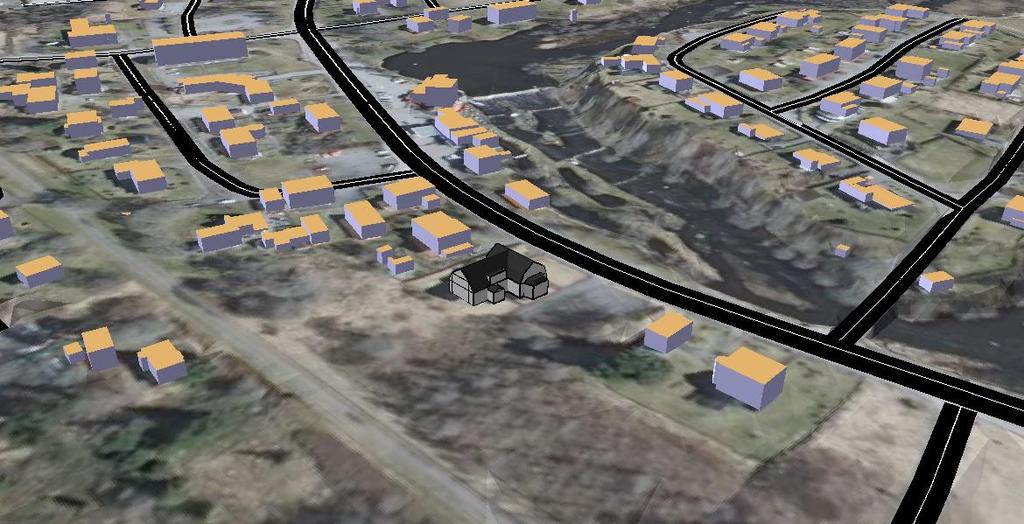

4 3.2. Beräkningsmetod Beräkningarna är baserade på den gemensamma nordiska modellen för beräkning av trafikbuller från väg och spårbunden trafik, Road Traffic Noise Nordic Prediction Method; Bullerberäkningarna har utförts med hjälp av mjukvaran SoundPlan version 7.3. Beräkningsnoggrannheten i modellen bedöms generellt ligga inom intervallet ±2 db(a) Beräkningsmodell Utifrån underlaget i kapitel 3.1 skapades en digital beräkningsmodell med hjälp av beräkningsprogrammet SoundPlan. I beräkningsmodellen tas hänsyn till terräng, markförhållanden, byggnader och vägar. Figur 1: 3d vy över beräkningsmodellen 3.4. Trafikdata Vägtrafik I tabell 3 visar de relevanta vägsträckorna som använts i beräkningarna. Beräkningarna är utförda för en framtida trafikmängd för år Enligt trafikverket är uppräkningstalet för 2030/2010 i Ulricehamns kommun 1,17 och 1,13 för personbilar respektive lastbilar. En ökning enligt dessa uppräkningstal innebär att ljudnivån ökar med mindre än 1dB jämfört med 2014 års trafikmängd. Tabell 3: Vägtrafikdata Väg ÅDT 2010 Andel tung trafik 2010 ÅDT 2030 Andel tung trafik 2030 Hastighet % % 50 km/h Sida 4 av 6

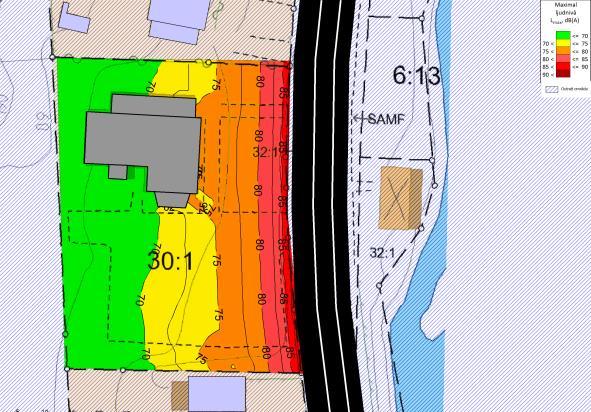

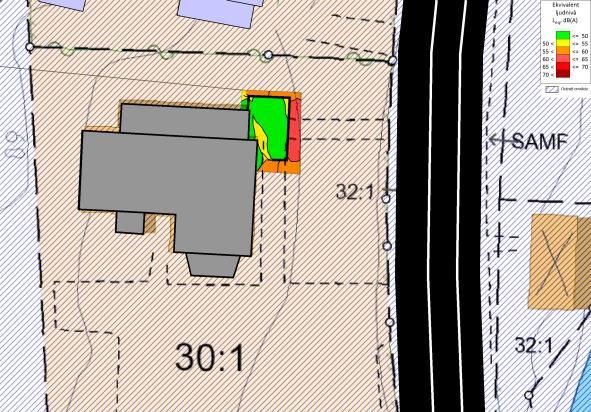

5 4. Resultat Nedan redovisas en sammanfattning av resultatet från beräkningarna. I bilagorna AKU-01 R Rev A - AKU-01 R Rev D redovisas samtliga bullerkartor från beräkningen. Bullernivåer i bilaga A, C och D avser frifältsvärde. Bullerkartor i bilaga B är ej frifältsvärde Ekvivalent ljudtrycksnivå Den ekvivalenta ljudtrycksnivån vid fasaden mot väg 46 överskrider riktvärdet 55 db(a). Vid övriga fasader uppfylls riktvärdet för ekvivalent ljudtrycksnivå vid fasad. För bostäder med fasad över riktvärdena bör hälften av bostadsrummen vara vända mot en sida där riktvärdet uppfylls. Lämpligtvis placeras då kök och badrum mot fasaden mot väg 46. Riktvärdet för ekvivalent ljudnivå vid uteplats, 50 db(a), överskrids på en stor del av tomten. Figur 2: Ekvivalent ljudnivå db(a), (Observera att skalan är olika I de två bilderna) 4.2. Maximal ljudtrycksnivå Utanför fasader mot väg 46 och på en del av den norra fasaden överskrids de maximala ljudnivåerna 70 db(a). Vid dessa fasader måste fönster och fasader särskilt beaktas och dimensioneras för att uppfylla riktvärdet inomhus. För bostäder med fasad över riktvärdena bör hälften av bostadsrummen vara vända mot en sida där riktvärdet uppfylls nattetid. Lämpligtvis placeras då kök och badrum mot fasaden mot väg 46. Riktvärdet för maximal ljudnivå vid uteplats, 70 db(a), överskrids på en stor del av tomten. Figur 3: Maximal ljudnivå Fasadnivåer Sida 5 av 6

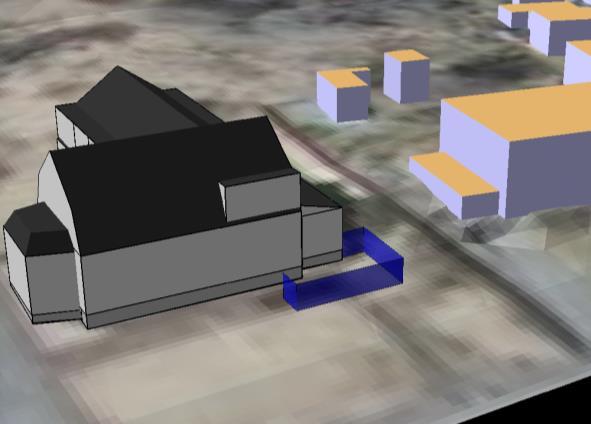

6 5. Slutsatser Fasaden mot väg 46 och en del av den norra fasaden överskrider riktvärden för såväl ekvivalent som maximal ljudnivå. Vid övriga fasader innehålls riktvärdena. Detta innebär att minst hälften av bostadsrummen i varje lägenhet skall vara vända mot en sida där riktvärdena uppfylls. Där ljudnivån vid fasad överskrider riktvärdena är det särskilt viktigt att ljudreduktionen för fönster och fasader verifieras, och vid behov förbättras, för att säkerställa att riktvärdet för ljudnivåer inomhus kommer att uppfyllas. Uteplatser i anslutning till bostäderna kan uppföras på tomtens västra del utan att riktvärde för uteplats överskrids. För lägenheterna med ingång från norr och söder (markerade med pilar på planritning i bilaga AKU-01 R Rev C) kan en uteplats uppföras i direkt anslutning till entréerna. För lägenheten med ingång i byggnaden nordöstra hörn mot vägen krävs att en uteplats uppförd vid entrén förses med bullerskärmar mot norr och öst för att säkerställa att denna uteplats uppfyller riktvärdet. I figur 4 nedan visas en lösning med en 1,8m hög skärm kring en uppbyggd uteplats. Figur 4: Förslag på lokal bullerskärm vid uteplats, 1,8m hög skärm Att uppföra en 2,5m hög bullerskärm längs hela tomtgränsen mot öster samt delar av tomtgränsen mot söder och norr skulle innebära att samtliga fasader och uteplatser uppfyller riktvärdena. En sådan lösning kan ej anses rimlig att genomföra då en god ljudmiljö kan uppnås genom genomtänkt planlösning och eventuella förbättringsåtgärder av ljudreduktionen i fönster och fasader Sida 6 av 6
