ANVÄNDARMANUAL REVIT PLUS

Transkript

1 ANVÄNDARMANUAL REVIT PLUS

2 Användarmanual AEC PLUS för Revit 2019 AEC PLUS för Revit är ett tilläggsprogram från AEC AB som anpassar Autodesk Revitprodukterna till svenska förhållanden. AEC PLUS är en kraftfull verktygslåda för att kunna arbeta enklare, snabbare och helt enligt svensk standard. Med våra tjugo års erfarenhet från byggbranschen har vi använt problemställningar och önskemål från egna och kunders projekt för att utveckla en programvara som underlättar vardagen för arkitekter, konstruktörer, ventilations- och rörprojektörer samt elprojektörer. I AEC PLUS finns både unika verktyg och förfinad Revit-funktionalitet som underlättar ert arbete med Autodesk Revit. Programmet innehåller dessutom ett stort antal familjer framtagna för att passa den svenska marknaden. Det medföljer också mallfiler för respektive disciplin samt de standarder som krävs för att projektera enligt svenska normer. Det blir både enklare och roligare att färdigställa ritningar med AEC PLUS!

3 Innehåll 1 Licensformer Utvärderingslicens Singellicens Nätverkslicens Utbildningslicens Studentlicens Licensiering... 4 MENYFLIKEN AEC PLUS Arkitektur Hängningsriktning Räkna antal Vägginformation Vägganslutningar Areafunktioner Konstruktion Kopiera Spot C&E Position och Längd Förläng pålar D-armering Parameterhantering Tilldela parametrar Redigera parametrar (Parametereditorn) Sammanfoga parameter Datahanteraren Vyer och ritningar Generera 3D-sektioner (3D-sektionsgeneratorn) Duplicera vyer Generera delvyer (Vygeneratorn) Generera ritningar (Ritningsgeneratorn) Flytta vyramar Generera uppställningar (Uppställningsgeneratorn) Revisionsinformation

4 6 Allmänt Mätpunkter Exportera Skriv ut Mät i 3D Rita marklinje Expanderade panelen Allmänt QR-kod Generera QR-kod Utforskare Filter Familjeutforskaren Länkar AEC Portal Expanderade panelen Länkar MENYFLIKEN AEC PLUS Management Administration Länkhanteraren Parameteröversikt Familjeöversikt Familjeladdaren Mallfiler Familjer Support Utbildning

5 1 Licensformer AEC PLUS för Revit använder sig av FlexLM, dvs samma licensieringssystem som Autodesk Revit. 1.1 Utvärderingslicens Utvärderingslicensen av AEC PLUS för Revit ger full funktionalitet under en begränsad tidsrymd. För att erhålla en licensfil för utvärdering krävs att du registrerar dig och ansöker om en licens, se kapitel Vid uppstart visas en dialog med information om att det är en utvärderingslicens. 1.2 Singellicens För att erhålla en singellicens för AEC PLUS för Revit krävs registrering och ansökan samt att du även bifogar en orderbekräftelse, se kapitel Nätverkslicens För att erhålla en nätverkslicens för AEC PLUS för Revit krävs registrering och ansökan samt att du även bifogar en orderbekräftelse, se kapitel Utbildningslicens Utbildningslicensen av AEC PLUS för Revit ger full funktionalitet och tillhandahålles till lärosäten. För att erhålla en utbildningslicens för AEC PLUS för Revit krävs registrering och ansökan samt att du även bifogar en orderbekräftelse, se kapitel Vid uppstart visas en dialog med information om att det är en utbildningslicens. 3

6 1.5 Studentlicens Studentlicensen av AEC PLUS för Revit ger full funktionalitet och tillhandahålles till studenter mot en administrativ avgift. För att erhålla en Studentlicens för AEC PLUS för Revit krävs registrering och ansökan samt att du även bifogar en orderbekräftelse, se kapitel Vid uppstart visas en dialog med information om att det är en studentlicens. 1.6 Licensiering När du erhållit din licensfil från AEC följer du instruktionerna i kapitel

7 Menyflikarna AEC PLUS och AEC PLUS Management innehåller de funktioner AEC AB tagit fram för att anpassa Autodesk Revit, Revit Architecture, Revit Structure och Revit MEP till den svenska marknaden. MENYFLIKEN AEC PLUS På fliken AEC PLUS finns både funktioner som är specifika för olika yrkesområden samt generella funktioner som underlättar det dagliga arbetet i Revit. 2 Arkitektur Panelen Arkitektur innehåller verktyg för att uppdatera information om hängningsriktning, räkna antal dörrar och fönster, tillföra väggar littrerbar information och hantera areor. Hängningsriktning Välj rullgardinsmenyn Hängningsriktning för att visa dess funktioner, se kapitel 2.1. Räkna antal Välj funktionen Räkna antal för att räkna antal dörrar, fönster och väggar, där antalet sparas på respektive typ, se kapitel 2.2. Vägginformation Välj funktionen Vägginformation för att tillföra littrerbar information till väggar, se kapitel 2.3. Vägganslutningar Välj funktionen Vägganslutningar för att ändra anslutning på flera väggar samtidigt, se kapitel 2.4. Areafunktioner Välj rullgardinsmenyn Areafunktioner för att visa dess funktioner, se kapitel

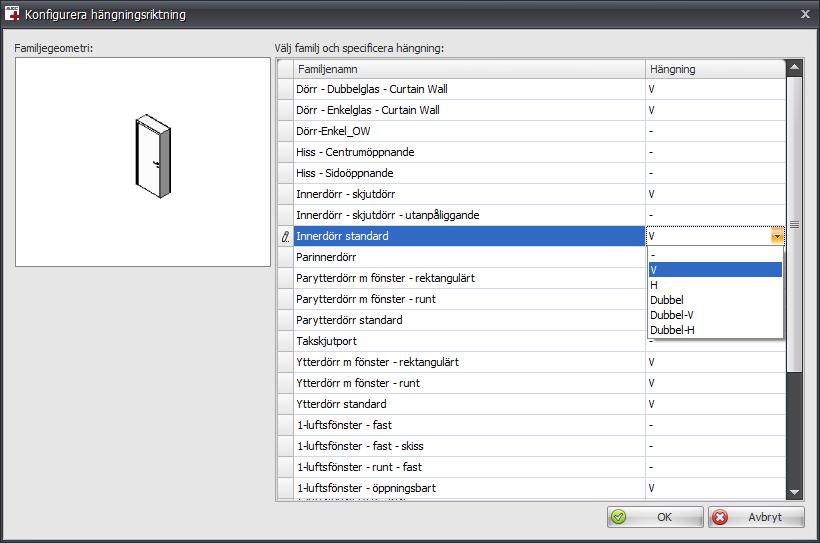

8 2.1 Hängningsriktning Rullgardinsmenyn Hängningsriktning innehåller funktioner för att uppdatera information om dörr- och fönsterhängning. Konfigurera Välj funktionen Konfigurera för att definiera typ av hängning för dörroch fönsterdefinitioner, se kapitel Uppdatera parametrar Välj funktionen Uppdatera parametrar för att uppdatera hängningsparametrar för alla dörrar och fönster, se kapitel Uppdatera geometrier Välj funktionen Uppdatera geometrier för att uppdatera alla dörr- och fönstergeometrier, se kapitel Konfigurera Funktionen används för att definiera standardhängning på dörr- och fönsterfamiljer. Konfigureringen sker genom att man väljer en dörr eller ett fönster i taget och kopplar hängningsinformation till motsvarande illustration. Funktionen tilldelar projektets dörrar och fönster parametern AECAB.Hängning, vilken sedan kan användas i litteran eller i tabeller. Funktionen fungerar även om dörrar och fönster är inkluderade i grupper. 6

9 Följande värden kan anges: - = Ingen hängning V = Vänsterhängd H = Högerhängd Dubbel = Pardörr Dubbel-V = Pardörr med vänsterhängning Dubbel-H = Pardörr med högerhängning När man trycker OK uppdateras dörrar och fönster, varefter ett statusmeddelande visas. Om objekten inte kan uppdateras korrekt visas en varning som specificerar de ej uppdaterade objekten. Om du har ett projekt som ursprungligen är skapat baserat på en mallfil från AEC PLUS 2013 eller äldre, behöver du redigera parametern AECAB.Hängning så att den tillåts variera i grupper. Detta gör du genom att navigera till fliken Manage och där välja Project Parameters på fliken Settings. Välj AECAB.Hängning och tryck på Modify. I dialogen Parameter Properties väljer du Values can vary by group instance. Tryck slutligen OK för att bekräfta ändringen Uppdatera parametrar Funktionen uppdaterar parametern AECAB.Hängning på alla insatta dörrar och fönster. Även informationen To room och From room som används i exempelvis dörrförteckningar kommer att uppdateras. 7

10 Vill man bara uppdatera ett urval objekt väljer man dessa innan man trycker på funktionen Uppdatera. I dessa fall är AEC PLUS-funktionen Filter mycket användbar, se kapitel 8.1. När dörr- och fönsterparametrar uppdaterats visas ett statusmeddelande. Det går även att slå på automatuppdatering av parametern för hängningsriktning (AECAB.Hängning) i AEC PLUS-inställningar, se kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan Uppdatera geometrier Funktionen uppdaterar ritningsgeometrin på alla dörrar och fönster som har ändrats i t ex en förteckning genom ändring av informationen To room och From room. När dörr- och fönstergeometrier uppdaterats visas ett statusmeddelande. Det går även att slå på automatuppdatering av geometrier i AEC PLUS-inställningar, se kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. 8

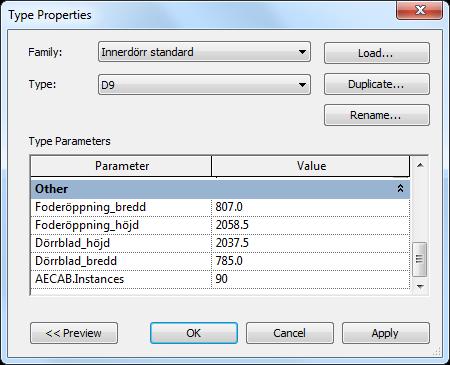

11 2.2 Räkna antal Funktionen uppdaterar parametern AECAB.Instances och är en räknare som indikerar hur många objekt av samma typ som finns i modellen. Detta värde lagras per typ och kan bland annat användas i dörr- och fönsteruppställningar. Det går även att slå på automatuppdatering av parametern för räkna antal (AECAB.Instances) i AEC PLUS-inställningar, se kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. 2.3 Vägginformation Funktionen Vägginformation tillför projektets samtliga väggar information om bruttoarea och mellan vilka våningsplan väggen är ritad. Denna information kan sedan användas i förteckningar och litteran. Funktionen tillför även information om väggens orientering, vilken delas in i 45-graders intervall. Parametern för orientering är exempelvis användbar vid energianalyser. Parametrar som funktionen Vägginformation tillför: AECAB.WallGrossArea = Väggens bruttoarea AECAB.WallBaseLevel = Väggens "Base Constrain" AECAB.WallTopLevel = Väggens "Top Constrain" AECAB.WallOrientation = Väggens orientering Funktionen Vägginformation fungerar även om väggarna är inkluderade i grupper. 9

12 Samtliga parametrar placeras på väggens så kallade instansnivå. Det går även att slå på automatuppdatering av parametrarna för vägginformation (AECAB.WallGrossArea, AECAB.WallBaseLevel, AECAB.WallTopLevel och AECAB.Wall- Orientation) i AEC PLUS-inställningar, se kapitel Använda väggens orientering för att bestämma hur stor öppningsarean är i respektive riktning. Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. Om du har ett projekt som ursprungligen är skapat baserat på en mallfil från AEC PLUS 2013 eller äldre behöver du redigera parametrarna AECAB.WallGrossArea, AECAB.- WallBaseLevel och AECAB.WallTopLevel så att dessa tillåts variera i grupper. Detta gör du genom att navigera till fliken Manage och där välja Project Parameters på fliken Settings. Välj respektive parameter och tryck på Modify. I dialogen Parameter Properties väljer du Values can vary by group instance. Tryck slutligen OK för att bekräfta ändringen. 2.4 Vägganslutningar Funktionen Vägganslutningar ändrar anslutning på alla valda väggar där så är möjligt. Välj först vilken av Revits anslutningstyper Butt, Miter eller Square Off som skall användas och sedan vilka väggfunktioner som anslutningen skall appliceras på. 10

13 Exempel på Revits anslutningstyper AEC PLUS för Revit returnerar ett meddelande om hur många av de valda väggarna som uppfyllde sökkraven och uppdaterades. Har inga väggar valts visas ett felmeddelande. Använd AEC PLUS-funktionen Filter för att snabbt och enkelt välja ut de väggar vars anslutningar skall modifieras. Vid export till IFC är det viktigt att justera vägganslutningarna om man skall mäta väggareor. Vid komplicerade vägganslutningar kan Revit inte alltid beräkna önskad anslutning. Justera i dessa fall anslutningarna en och en med Revits egen funktion Wall Joins. 2.5 Areafunktioner Rullgardinsmenyn Areafunktioner innehåller funktioner för att skapa areaplaner och areor, exportera areor till Fi2 samt definiera area- och volymberäkningar. 11

14 Skapa BRA/NTA-areor Välj funktionen Skapa BRA/NTA-areor för att skapa areaplaner och areor enligt BRA och NTA, se kapitel Exportera till Fi2 Välj funktionen Exportera till Fi2 för att exportera areor till Fi2- format, se kapitel Area- och volymberäkningar Välj funktionen Area- och volymberäkningar för att ange hur area och volym beräknas samt skapa areadefinitioner, se kapitel Skapa först rum rum med hjälp av funktionen Room i Revit. Om du senare kommer att ha behov av att exportera till fi2.xml är det en fördel att ange värden för Department och rumsnamn enligt Fi Skapa BRA/NTA-areor Funktionen går igenom rum, väggar, pelare samt rumsdelningslinjer och skapar areaplaner enligt BRA och NTA utifrån dessa. Inplacerade rum utgör sedan bas för de areor som skapas och de ärver sina egenskaper från respektive rum. Funktionen påverkas av om väggar är definierade som schakt- (Core-shaft), inner- (Interior) eller ytterväggar (Exterior) och av värdet på parametern Department. Exempel på areor genererade med funktionen Skapa BRA/NTA-areor 12

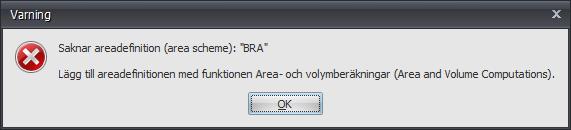

15 Om areadefinition (Area Scheme) saknas visas en varning och man får lägga till denna med funktionen Area- och volymberäkningar (Area and Volume Computations), se kapitel Beräkning av areor är en tolkning av underlaget. Hur komplex rumsstrukturen är och hur noggrann man varit vid uppritande av planen påverkar genereringen av areor. Eftersom funktionen skapar Revits egna Area Boundary Lines är det mycket enkelt att i efterhand korrigera dessa om man tycker att funktionen tolkat underlaget felaktigt Exportera till Fi2 Funktionen exporterar areaplaner (BTA/NTA och BRA) till xml-formatet Fi2, för överföring till exempelvis förvaltningssystem. För mer information om Fi2-formatet, se Area- och volymberäkningar Funktionen Area- och volymberäkningar är en Revit-funktion och anger hur areor och volymer beräknas samt skapar areadefinitioner. Volymer beräknas från insida vägg (finish face). För rumsareor kan man ange om dessa skall beräknas från insida vägg (finish face), centrum vägg (wall center), insida stomme (wall core layer) eller centrum stomme (wall core center). 13

16 3 Konstruktion Panelen Konstruktion innehåller verktyg för att kopiera koordinater, hantera pelare, pålar och pålfundament samt funktioner för 2D-armering. Kopiera Spot C&E Välj rullgardinsmenyn Kopiera Spot C&E för att visa dess funktioner, se kapitel 3.1. Position och Längd Välj funktionen Position och Längd för att lägga till littrerbar metadata (position och längd) på pelare och pålar, se kapitel 3.2. Förläng pålar Välj funktionen Förläng pålar för att förlänga pålar till berg, se kapitel D-armering Välj rullgardinsmenyn 2D-armering för att visa dess funktioner, se kapitel Kopiera Spot C&E Rullgardinsmenyn Kopiera Spot C&E innehåller funktioner för att kopiera valda Spot Coordinates och Spot Elevations till klippbordet. Kopiera lokala Spot C&E Välj funktionen Kopiera lokala Spot C&E för att kopiera valda Spot Coordinates och Spot Elevations till klippbordet enligt lokalt koordinatsystem, se kapitel Kopiera globala Spot C&E Välj funktionen Kopiera globala Spot C&E för att kopiera valda Spot Coordinates och Spot Elevations till klippbordet enligt globalt koordinatsystem, se kapitel

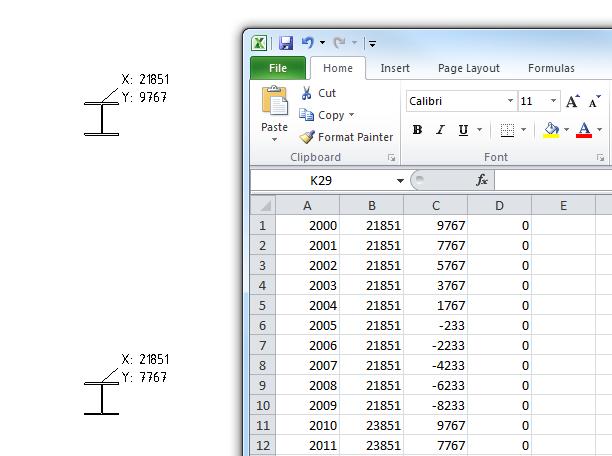

17 3.1.1 Kopiera lokala Spot C&E Funktionen kopierar valda Spot Coordinates och Spot Elevations till klippbordet enligt det lokala koordinatsystemet. Dessa kan sedan klistras in i valfritt program tex Excel. Om man inte aktivt väljer några Spot Coordinates eller Spot Elevations kommer alla sådana i aktiv vy att kopieras. Exporten sker enligt formatet: ID, X, Y och Z Kopiera globala Spot C&E Funktionen kopierar valda Spot Coordinates och Spot Elevations till klippbordet enligt det globala koordinatsystemet. I övrigt är funktionaliteten densamma som för Kopiera lokala Spot C&E, se kapitel Position och Längd Funktionen beräknar parametrarna POS_X, POS_Y och SLength och uppdaterar information om position, z-nivå och konstruktionslängd på Structural Columns och Structural Foundations. Dessa värden kan sedan användas vid littrering och mängdning. Funktionen kräver att de Structural Columns och Structural Foundations man vill tilldela denna information, har följande så kallade Shared Parameters: POS_X, POS_Y, Z1, Z2 och SLocation på instansnivå. Om dessa parametrar saknas skapas de automatiskt och läggs till i Shared Parametersfilen. Man kan sedan enkelt gå in i Project Parameters och tilldela dessa till Structural Columns och Structural Foundations. AEC PLUS mallfil för konstruktörer är redan förberedd med dessa parametrar. 15

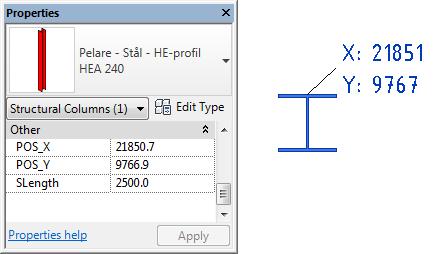

18 Det går även att slå på automatuppdatering av parametrarna för Position och Längd (POS_X, POS_Y och SLength) i AEC PLUS-inställningar, se kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. 3.3 Förläng pålar Välj pålar och Toposurface i lämplig 3D-vy eller se till att Toposurface är synlig i förvald "{3D}"-vy. Valda pålar kommer att förlängas ner till närmaste vald Toposurface om de finns inom dennas utbredningsområde. Väljs inga pålar kommer alla pålar att förlängas. Om ingen Toposurface väljs kommer pålarna att förlängas ner till närmaste Toposurface. Pålar längre än ned till Toposurface förkortas istället. I Revit ritas pålar som Structural Foundations och det är alltså dessa objekt funktionen Förläng pålar fungerar tillsammans med. Vanliga pelare fungerar följaktligen inte. 16

19 3.4 2D-armering Rullgardinsmenyn 2D-armering innehåller funktioner för att skapa, uppdatera och matcha 2D-armering, växla visning och visa dialogen 2D-armeringsinställningar. Skapa 2D-armering Välj funktionen Skapa 2D-armering för att generera 2Darmering från vald 3D-armering, se kapitel Uppdatera 2D-armering Välj funktionen Uppdatera 2D-armering för att uppdatera vald 2D-armering efter aktuellt 3D-armering, se kapitel Matcha armering Välj funktionen Matcha armering för att skapa gemensamt littera för armeringsjärn av matchande längd, se kapitel Växla armeringsvisning Välj funktionen Växla armeringsvisning för att växla mellan synlig och ej synlig, se kapitel D-armeringsinställningar Välj funktionen 2D-armeringsinställningar för att visa dialogen 2D-armeringsinställningar, se kapitel Skapa 2D-armering Funktionen genererar 2D-armering från vald 3D-armering i aktuell vy. Exempel på 2D-armering genererad med funktionen Skapa 2D-armering Uppdatera 2D-armering Funktionen uppdaterar 2D-armering i alla vyer för valda armeringsjärn. Markera den 3D-armering vars 2D-utseende skall uppdateras och välj sedan funktionen Uppdatera 2D-armering. 17

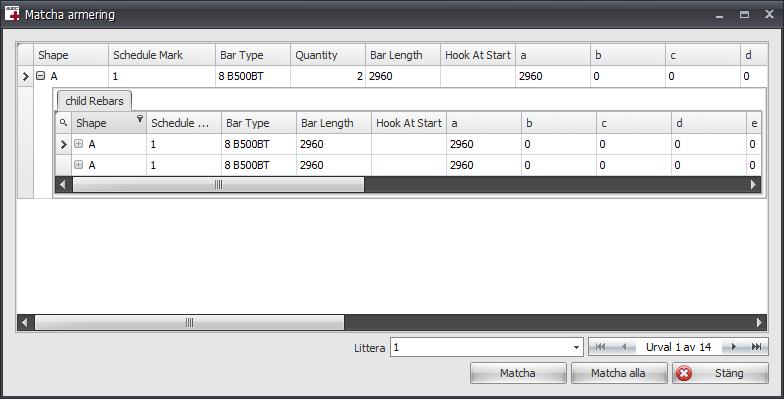

20 3.4.3 Matcha armering Funktionen matchar armeringsjärn med samma längd för att skapa ett gemensamt littera. Toleransen vid matchning anges i 2D-armeringsinställningar, se kapitel Välj armeringsjärn som skall matchas genom att bläddra med piltangenterna. Tryck för att expandera och visa alla ingående armeringsjärn, och tryck för att återgå. Välj det littera som aktuella armeringsjärn skall matchas med. Matcha antingen endast aktuellt armeringsjärn eller alla armeringsjärn Växla armeringsvisning Funktionen växlar visning mellan synlig och ej synlig 3D-armering. Exempel på synlig och ej synlig 3D-armering 18

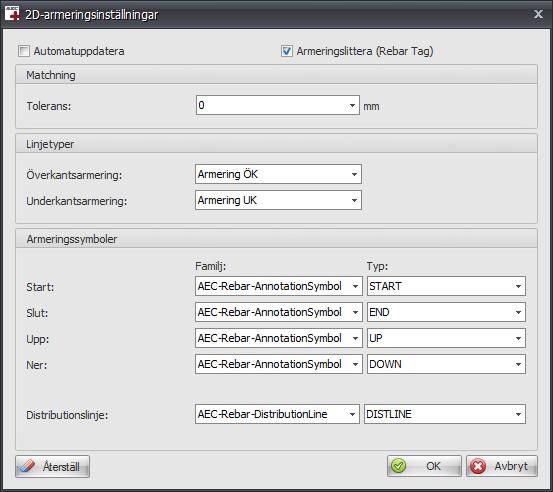

21 D-armeringsinställningar Funktionen ger möjlighet att ange matchningstolerans och ange linjetyper för över- och underkantsarmering. Ange armeringssymboler för start, slut, upp och ner samt distributionslinje. För att återställa till ursprungsvärden på inställningarna väljer man Återställ. Man kan också välja om 2D-armeringen skall littreras Det går även att slå på automatuppdatering av 2D-armering, se även AEC PLUSinställningar i kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. 19

22 4 Parameterhantering Panelen Parameterhantering innehåller verktyg för att hantera parametrar. Tilldela parametrar Välj funktionen Tilldela parameter för att tilldela objekt inneslutna inom volym ett parametervärde, se kapitel 4.1. Redigera parametrar Välj funktionen Redigera parametrar för att starta Parametereditorn och redigera parametrar för valda objekt, se kapitel 4.2. Sammanfoga parametrar Välj funktionen Sammanfoga parametrar för att komponera egna parametrar baserat på en eller flera befintliga parametrar, se kapitel 4.3. Datahanteraren Välj funktionen Datahanteraren för att hantera data på instansoch typnivå, se kapitel Tilldela parametrar Funktionen tilldelar parametrar till de objekt som befinner sig inom volymen av valt objekt. För funktionen finns ett stort antal användningsområden. Ett användningsområde är att tilldela parametrar baserat på vilken etapp olika byggnader befinner sig i. 20

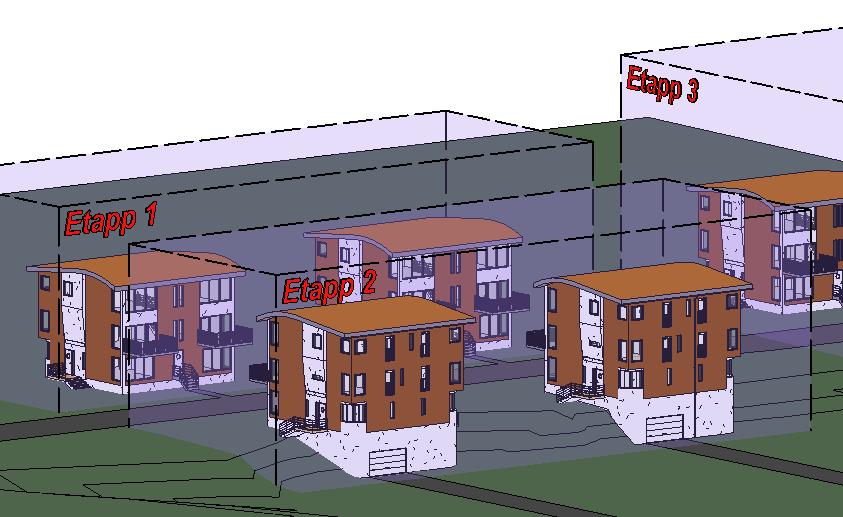

23 Ett annat användningsområde är att tilldela parametrar baserat på vilken status exempelvis rum har. Börja med att rita ut den volym som skall omskriva de objekt du vill tilldela parametrar till. Markera denna volym och välj sedan funktionen Tilldela parametrar. Funktionen läser av vilka objekt som finns inom volymen och listar alla parametrar på dem. Ange det parametervärde som dessa objekt skall tilldelas. I mallfilerna från AEC finns redan en Generic Model inladdad med namnet AEC PLUS Parameterbox. Den har materialet glas vilket gör att du enkelt ser de objekt som befinner sig inom dess ramar. Du kan också sätta in densamma med hjälp av Familjeutforskaren. Hittar du inte de objekt du förväntar dig inom din Generic Model, kan du prova att stretcha boxen något så att du säkerställer att objekten verkligen befinner sig inom boxens utbredning. 21

24 Redigera textparametrar för valda objekt i en Multiline Textbox, på typ- eller instansnivå. Redigerade egenskaper visas med fet textstil. För att återgå till ursprungliga värden, högerklicka och välj att återställa aktuell egenskap eller att återställa alla ändrade egenskaper. Genom att markera Filtrera på familjer efter vald parameter visas enbart de familjer som har vald parameter. 22

25 4.1.1 Tilldela parametrar - Familjer Med fliken Familjer aktiverad ser man vilka familjer som är inlästa. Är Filtrera på familjer efter vald parameter markerad visas enbart de familjer som har vald parameter. Välj visningsläge genom att expandera utfallsboxen och välja lämpligt visningsläge. Markera Expandera grupperingar för att fäll ut de olika grupperingarna Tilldela parametrar - Egenskaper Med fliken Egenskaper aktiverad tilldelar man parametrar baserade på egenskaper. Expandera trädstrukturen i egenskapslistan och dra sedan en egenskap från listan och släpp i parameterlistan. Välj alternativt att markera en parameter i parameterlistan och högerklicka på en egenskap i egenskapslistan. Välj sedan att kopiera namn eller beskrivning till vald egenskap. På högerklicksmenyn kan man växla mellan att expandera eller kollapsa noder och undernoder. Är parameterlistan i redigerbart läge, se kapitel , kan man dessutom lägga till noder och undernoder samt ta bort desamma. 23

26 AEC PLUS installerar exempel på parameterlistor i ProgramData\Autodesk\<Revitversion>\AEC AB\Övrigt\Metadata. I denna mapp finns tex BSABs byggdelar och produktionsresultat, littera samt BIP-koder. BSAB byggdelar och produktionsresultat samt littera hittar du i Parameterlista - AEC PLUS.xml. BIP-koder hittar du i BIP Koder - AEC PLUS.xml. För att hantera parameterlistor, se kapitel Hantera parameterlistor Menyn parameterlista innehåller funktioner för att hantera parameterlistor. Öppna Välj funktionen Öppna för att öppna en befintlig parameterlista. Spara Välj funktionen Spara för att spara en redigerad parameterlista. Spara som Välj funktionen Spara som för att spara en befintlig eller redigerad parameterlista med ett annat namn. Ny Välj funktionen Ny för att skapa en ny parameterlista. Aktivera/inaktivera redigering Välj funktionen Aktivera/inaktivera redigering för att växla mellan redigerbar och ej redigerbar parameterlista. 24

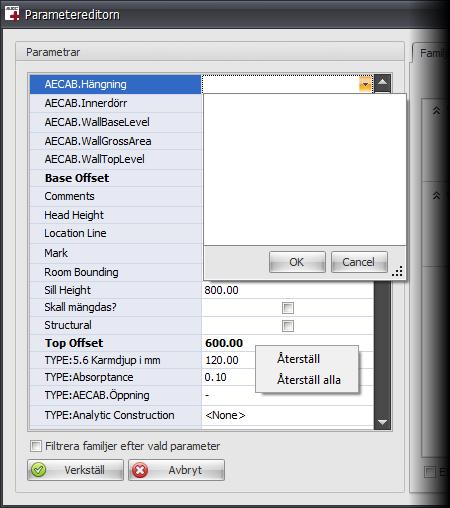

27 4.2 Redigera parametrar (Parametereditorn) Redigera textparametrar för valda objekt i en Multiline Textbox, på typ- eller instansnivå. Redigerade egenskaper visa med fet textstil. För att återgå till ursprungliga värden, högerklicka och välj att återställa aktuell egenskap eller att återställa alla ändrade egenskaper. Genom att markera Filtrera på familjer efter vald parameter visas enbart de familjer som har vald parameter Parametereditorn Familjer Med fliken Familjer aktiverad ser man vilka familjer som är inlästa. Är Filtrera på familjer efter vald parameter markerad visas enbart de familjer som har vald parameter. Välj visningsläge genom att expandera utfallsboxen och välja lämpligt visningsläge. Markera Expandera grupperingar för att fälla ut de olika grupperingarna. 25

28 4.2.2 Parametereditorn - Egenskaper Med fliken Egenskaper aktiverad tilldelar man parametrar baserade på egenskaper. Expandera trädstrukturen i egenskapslistan och dra sedan en egenskap från listan och släpp i parameterlistan. Välj alternativt att markera en parameter i parameterlistan och högerklicka på en egenskap i egenskapslistan. Välj sedan att kopiera namn eller beskrivning till vald egenskap. På högerklicksmenyn kan man växla mellan att expandera eller kollapsa noder och undernoder. Är parameterlistan i redigerbart läge, se kapitel , kan man dessutom lägga till noder och undernoder samt ta bort desamma. AEC PLUS installerar ett exempel på en parameterlista i ProgramData\Autodesk\<Revitversion>\AEC AB\Övrigt\Metadata. För att hantera parameterlistor, se kapitel Sammanfoga parameter Funktionen Sammanfoga parametrar möjliggör att komponera egna parametrar baserat på en eller flera befintliga parametrar. För att hantera regler, välj funktionerna i fältet Fil, se kapitel

29 För att styra visningen av detaljvyerna markerar man Visa en detaljvy åt gången och Automatexpandera detaljvy. Ange först ett namn på regeln, vilken objektstyp den är giltig för och välj målparameter. De målparametrar som visas i utfallslistan är de som finns tillgängliga vald objektstyp (Category). För att skapa nya målparametrar använder man Revit-funktionen Project Parameters. Målparametern måste vara en instans och av typen Text. Objektparametrarna kan dock vara av valfri datatyp. Kombinera prefix, parametrar och suffix för att skapa den målparameter som önskas. En förhandsgranskning av målparametern visas under fältet Regler. Markera de regler du vill applicera som aktiverade innan funktionen körs. Du kan ha regler i din regelfil som du för närvarande inte använder Hantering av regler Ny Välj funktionen Ny för att skapa en ny regelfil. Öppna Välj funktionen Öppna för att öppna en befintlig regelfil. Spara Välj funktionen Spara för att spara aktuell regelfil. Spara som Välj funktionen Spara som för att spara aktuell regelfil med annat namn. 27

30 4.4 Datahanteraren Funktionen låter dig bearbeta parametrar direkt i Datahanteraren. Parametrarna kan också exporteras och importeras. Samtliga rubriker i listan för vald kategori kan sorteras och har funktioner för att skapa mycket avancerade filter. Filterfunktionerna når du genom att högerklicka på respektive rubrik. Om en parameter skall ha samma värde i flera familjer kan man markera flera celler och skriva in värdet. 28

31 4.4.1 Filter Panelen Filter innehåller verktyg för att filtrera ut data att hantera. Kategori Välj kategori för att filtrera de objekt som skall modifieras, se kapitel Parameter Välj parameter för att filtrera på instans- eller typnivå, se kapitel Kategori Filtrera ut de parametrar som skall hanteras genom att välja kategori Parameter Filtrera ut parametrar baserat på Instance eller Type. Instance visar alla av vald kategori som är använda, dvs insatta i projektet. Type visar alla av vald kategori som är inladdade i projektet Skriv ut Panelen Skriv ut innehåller verktyg för att skriva ut och förhandsgranska data. Skriv ut Funktionen Skriv ut skriver ut data från valda kategorier, se kapitel Förhandsgranska Funktionen Förhandsgranska visar en förhandsgranskning av utskriften, se kapitel

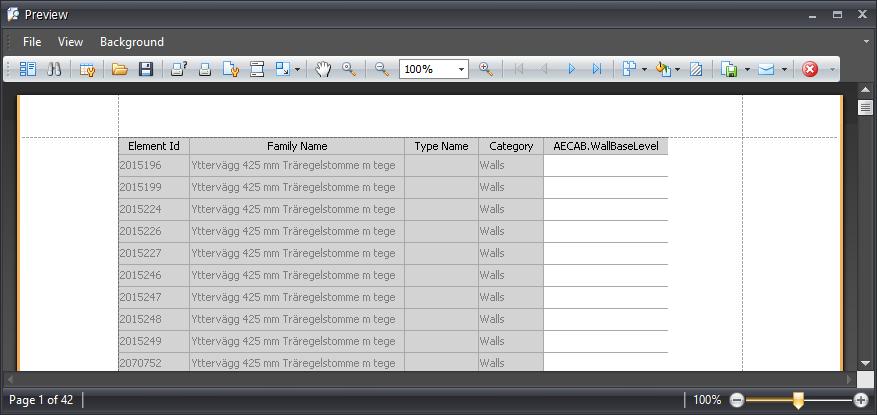

32 Skriv ut Skriv ut en lista med data från projektet till någon av de skrivare som är installerade på datorn Förhandsgranska Funktionen Förhandsgranska visar hur datautskriften kommer att se ut vid utskrift Export Panelen Export ger möjlighet att exportera data till ett flertal format. Excel Funktionen Excel exporterar till xls-format. Rtf Funktionen Rtf exporterar till rtf-format. Pdf Funktionen Pdf exporterar till pdf-format. Text Funktionen Text exporterar till txt-format. Csv Funktionen Csv exporterar till csv-format. Mht Funktionen Mht exporterar till mht-format. Html Funktionen Html exporterar till html-format. Export till Excel ger möjligheten att redigera data i Excel och sedan importera densamma. I Excel finns stora möjligheter att snabbt redigera en stor mängd data baserat på villkor. 30

33 4.4.4 Import Panelen Import ger möjlighet att importera data som redigerats externt i Excel. Importera från fil Funktionen Importera från fil ger möjlighet att importera från xls-format. De värden som ändrats är markerade med fet kursiv text. Ändringen sker först när man väljer Applicera på modell Layout Panelen Layout ger möjlighet att hantera inställningar för utseendet på Datahanteraren. Datahanteraren visar normalt alla parametrar för vald kategori. Genom att dölja rubriker har du möjlighet att lättare hitta de parametrar du önskar behandla. Detta utseende kan sedan sparas och läsas in på nytt. Spara Funktionen Spara sparar en inställningsfil för Datahanterarens utseende. Öppna Funktionen Öppna ger möjlighet att ställa in Datahanterarens utseende med en inställningsfil Applicera Panelen Applicera ger möjlighet att spara ändrad data till projektet. Innan applicering visas ändrad data som fet kursiv text. Applicera på modell Funktionen Applicera på modell sparar data som ändrats till modellen. 31

34 5 Vyer och ritningar Panelen Vyer och ritningar innehåller verktyg för att hantera ritningar. Generera 3D-sektioner Välj funktionen Generera 3D-sektioner för att starta 3Dsektionsgeneratorn och skapa 3D-sektioner från planvyer, se kapitel 5.1. Duplicera vyer Välj funktionen Duplicera vyer för att snabbt skapa nya vyer, se kapitel 5.2. Generera delvyer Välj funktionen Generera delvyer för att starta Vygeneratorn och skapa delvyer från urvalsboxar, se kapitel 5.3. Generera ritningar Välj funktionen Generera ritningar för att starta Ritningsgeneratorn och skapa ritningsdefinitioner, se kapitel 5.4. Flytta vyramar Välj funktionen Flytta vyramar för att flytta insatta vyramar ett angivet avstånd, se kapitel 5.5. Generera uppställningar Välj rullgardinsmenyn Generera uppställningar för att visa dess funktioner, se kapitel 5.6. Revisionsinformation Välj funktionen Revisionsinformation för att automatiskt skriva Revision Comments till den littrerbara parametern AECAB.RevisionCloudComments, se kapitel Generera 3D-sektioner (3D-sektionsgeneratorn) Funktionen genererar 3D-sektioner med hjälp av 3D-sektionsgeneratorn. Till skillnad från Revits inbyggda funktion för 3D-sektioner, ger 3D-sektionsgeneratorn möjlighet att exakt styra 3D-sektionerna Välj först plan- och undertaksvyer att skapa 3D-sektioner för. Välj sedan bottenbegränsning och eventuellt bottenoffset. Välj därefter toppbegränsning, eventuellt toppoffset och om toppoffset skall gälla under golv. Välj slutligen vymallfil och om denna skall kopplas till vyn. 32

35 För att namnge de generade 3D-sektionerna, välj parametrar och infoga dem i vynamnet. Man kan även använda fritext vid namngivningen. Exempel på 3D-sektion genererad med 3D-sektionsgeneratorn 33

36 5.2 Duplicera vyer Funktionen Duplicera vyer möjliggör att snabbt skapa nya vyer baserat på befintliga dito. Genom AEC PLUS unika namngivningsfunktion automatiseras processen och risken för fel minimeras. I vyträdet väljer man vilka vyer som skall dupliceras. Välj sedan på vilket sätt vyerna skall dupliceras; Duplicate, Duplicate with Detailing eller Duplicate as Dependent. Genom att välja Use View Template kan man direkt välja att koppla en vymall till vyerna. Välj avslutningsvis hur namnet på vyerna skall skapas. Man kan välja från Revits vyparametrar samt lägga till egna texter. I exemplet ovan kommer de duplicerade vyernas namn att bli A Del, A Del etc. 5.3 Generera delvyer (Vygeneratorn) Att skapa delvyer är ett mycket tidskrävande moment i Revit. I arbetet ingår ett flertal manuella moment där fel lätt kan begås. Med funktionen Generera delvyer minimeras tidsåtgången och kvaliteten maximeras. Innan du startar funktionen bör du bestämma indelning på delvyerna. Det gör du genom att rita in sk Scope Boxes och namnge dessa. Konnektionslinjer och eventuell skraffering kan också förberedas. 34

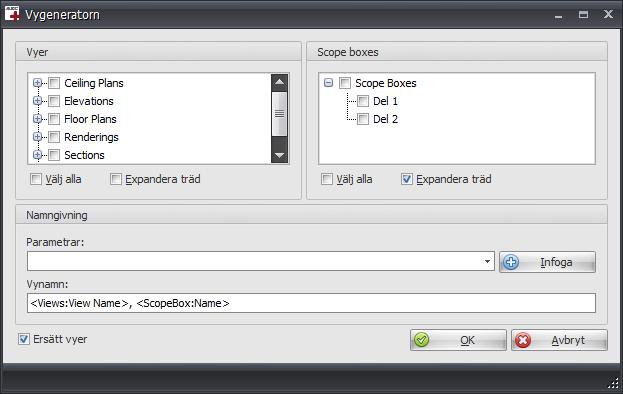

37 I dialogen Vygeneratorn väljer man sedan de vyer som det skall skapas delvyer för. Man kan välja hela vykategorier eller enskilda vyer. Välj sedan de urvalsboxar (Scope Boxes) som skall utgöra begränsning för delvyerna. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. För att namnge de generade delvyerna, välj parametrar och infoga dem i vynamnet. Man kan även använda fritext vid namngivningen. Markera Ersätt vyer för att skriva över befintliga delvyer. Exempel på delvy genererad med Vygeneratorn 35

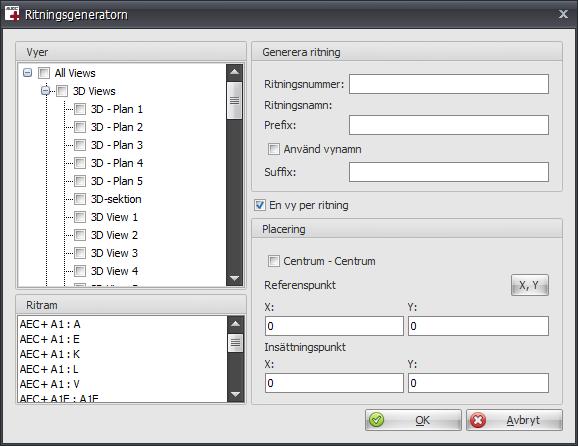

38 5.4 Generera ritningar (Ritningsgeneratorn) Funktionen genererar ritningsdefinitioner av planer och elevationer med hjälp av Ritningsgeneratorn. Välj först de vyer som skall skapas ritningsdefinitioner för. Man kan välja hela vykategorier eller enskilda vyer. Välj sedan vilken ritram som skall användas och ange om så önskas ritningsnummer för första generade ritning. Ange eventuella prefix och suffix för ritningarna samt välj om vynamn skall användas vid namngivningen. Man kan välja om Ritningsgeneratorn skall skapa en ritning per vy eller om samtliga valda vyer skall placeras på en ritningsdefinition. Välj vilken punkt i vyn som skall vara referenspunkt genom att trycka på X,Y-knappen och hämta denna punkt från ritningen. Det går även att manuellt skriva in X- och Y-koordinater eller välja placeringen Centrum - Centrum. Ange slutligen hur långt in på papperet (i mm) som insättningspunkten skall placeras. 36

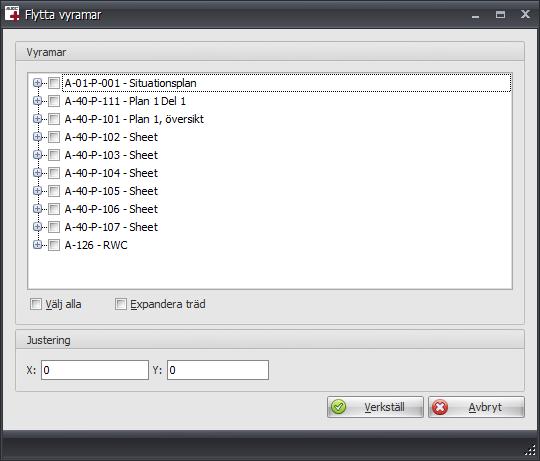

39 5.5 Flytta vyramar Funktionen flyttar insatta vyramar med att angivet avstånd. Funktionen är speciellt användbar i sena skeden där ritningsbunda texter förhindrar att man genererar ritningar på nytt. Flytta vyramar gör det möjligt att snabbt förändra flera vyer mycket snabbt och med full kontroll. Välj först de vyramar som skall flyttas och ange sedan hur stor förflyttningen skall vara. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. Exempel på funktionen Flytta vyramar 37

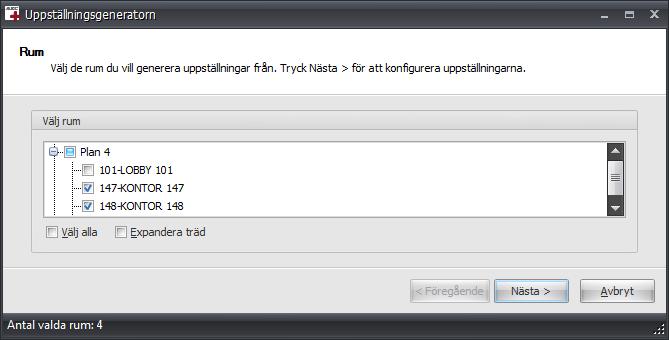

40 5.6 Generera uppställningar (Uppställningsgeneratorn) Rullgardinsmenyn Generera uppställningar innehåller funktioner för att generera uppställningar från rum eller väggar. Generera uppställningar Rum Välj funktionen Generera uppställningar Rum för att skapa uppställningar från rum, se kapitel Generera uppställningar Väggar Välj funktionen Generera uppställningar Väggar för att skapa uppställningar från väggar, se kapitel Generera uppställningar - Rum (Uppställningsgeneratorn) Funktionen skapar planvy, uppställningar och ritningar för rum i projektet med hjälp av Uppställningsgeneratorn. Välj först de rum som skall skapas uppställningar för. Man kan välja hela plan eller enskilda rum. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. Tryck Nästa > för att konfigurera vy- och ritningsinställningar. Man kan välja om uppställningen skall skapas som elevation eller som sektion. Välj ritram, planvymall och uppställningsvymall samt om mallarna skall kopplas till vyerna. Ange om uppställningsvyer skall genereras och om de skall skapas på separata ritningar. 38

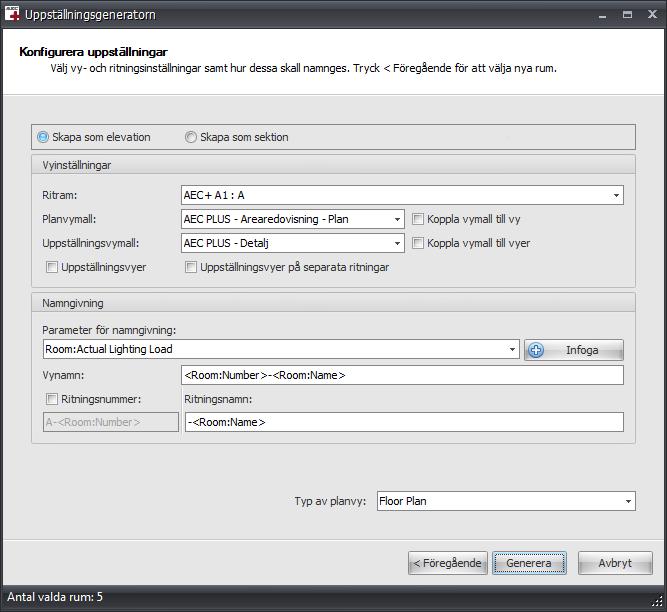

41 För att namnge de generade uppställningarna, välj parametrar och infoga dem i vy- och ritningsnamnen. Markera Ritningsnummer för att skapa detsamma och infoga eventuell parameter. Man kan även använda fritext vid namngivningen. Exempel på uppställningar genererade med Uppställningsgeneratorn 39

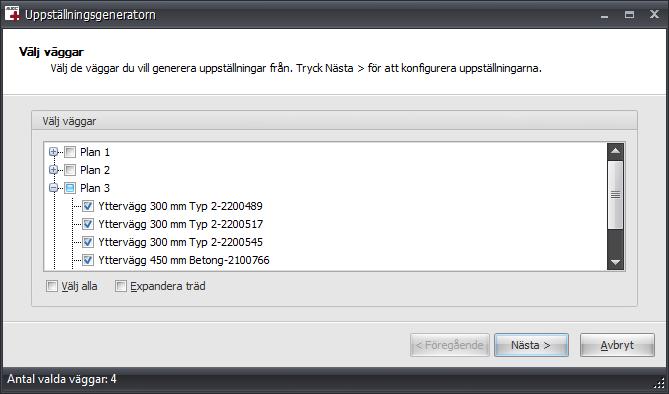

42 5.6.2 Generera uppställningar - Väggar (Uppställningsgeneratorn) Funktionen skapar uppställningar och ritningar för väggar i projektet med hjälp av Uppställningsgeneratorn. Välj först de väggar som skall skapas uppställningar för. Man kan välja hela plan eller enskilda väggar. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. Tryck Nästa > för att konfigurera vy- och ritningsinställningar. Välj ritram och uppställningsvymall samt om mallen skall kopplas till vyerna. För att namnge de generade uppställningarna, välj parametrar och infoga dem i vy- och ritningsnamnen. Markera Ritningsnummer för att skapa detsamma och infoga eventuell parameter. Man kan även använda fritext vid namngivningen. 40

43 5.7 Revisionsinformation De kommentarer man lägger till på revisionsmolnen i Revit, Revision Cloud Comments, är inte möjliga att littrera och mängda. Funktionen Revisionsinformation synkroniserar automatisk Revision Cloud Comments till den littrerbara och mängdbara parametern AECAB.RevisionCloud Comments. Parametern läggs automatiskt till på alla ritningar (Sheets). 41

44 6 Allmänt Panelen Allmänt innehåller allmänna verktyg. Mätpunkter Välj rullgardinsmenyn Mätpunkter för att visa dess funktioner, se kapitel 6.1. Exportera Välj rullgardinsmenyn Exportera för att visa dess funktioner, se kapitel 6.2. Skriv ut Välj funktionen Skriv ut för att starta AECs dialog Skriv ut, se kapitel 6.3. Mät i 3D Välj funktionen Mät i 3D för att mäta tredimensionella avstånd, se kapitel 6.4. Rita marklinje Välj funktionen Rita marklinje för att skapa en marklinje utifrån en toposurface, se kapitel 6.5. Allmänt Expandera panelen Allmänt för att visa dess funktioner, se kapitel Mätpunkter Rullgardinsmenyn Mätpunkter innehåller funktioner för att sätta ut, importera och exportera mätpunkter. Sätt ut mätpunkter Välj funktionen Sätt ut mätpunkter för att visa dess funktioner, se kapitel Importera mätpunkter Välj funktionen Importera mätpunkter för att importera mätpunkter från en pxy-fil, se kapitel Exportera mätpunkter Välj funktionen Exportera mätpunkter för att exportera mätpunkter till en pxy-fil, se kapitel

45 6.1.1 Sätt ut mätpunkter Funktionen sätter ut mätpunkter. Det går även att slå på automatuppdatering av punktlittera i AEC PLUS-inställningar, se kapitel Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. Tänk dock på att slå på automatuppdateringen när du sätter ut mätpunkter! Importera mätpunkter Funktionen importerar mätpunkter från en pxy-fil. Välj först fil att importera mätpunkter från. Välj sedan om mellanslag, komma, semikolon eller tab är separator. Ange vilken enhet värdena i pxy-filen är sparade med. Markera om globala koordinater skall användas som ursprungspunkt. Det finns också möjlighet att importera mätpunkterna som en Toposurface. Vid import av mätpunkter med redan befintliga litteran räknas dessa automatiskt upp om man valt att automatiskt uppdatera littera. Finns behov av att importera mätpunkter med identiskt littera inaktiverar man denna funktion i AEC PLUS-inställningar, se kapitel Genom att dra och släppa en kolumn i fältet ovanför listan med mätpunkter kan man gruppera listan. 43

46 6.1.3 Exportera mätpunkter Funktionen exporterar mätpunkter till en pxy-fil. Välj först fil att exportera mätpunkter till. Ange sedan vilken enhet värdena i pxy-filen skall sparas med. Genom att dra och släppa en kolumn i fältet ovanför listan med mätpunkter kan man gruppera listan. 44

47 6.2 Exportera Rullgardinsmenyn Exportera innehåller funktioner för att skapa ritningsförteckningar och mängdningslistor samt för att exportera BSAB-koder. Det finns även funktioner för att exportera ritningar till ett flertal filformat och exportinställningar. Ritningsförteckning Välj funktionen Ritningsförteckning för att skapa ritningsförteckning i Word enligt konfigurerbara mallar, se kapitel Excel Välj funktionen Excel för att exportera information till Excel, t ex mängdlistor och ritningsförteckningar enligt konfigurerbara mallar, se kapitel BSAB-koder Välj funktionen BSAB-koder för att exportera BSAB-koder för import i BSABs verktyg för klassificering, se kapitel DWG Välj funktionen DWG för att exportera till DWG, se kapitel DXF Välj funktionen DXF för att exportera till DXF, se kapitel ACIS (SAT) Välj funktionen ACIS (SAT) för att exportera till ACIS (SAT), se kapitel DWF Välj funktionen DWF för att exportera till DWF, se kapitel DWFx Välj funktionen DWFx för att exportera till DWFx, se kapitel gbxml Välj funktionen gbxml för att exportera till gbxml, se kapitel DGN Välj funktionen DGN för att exportera till DGN, se kapitel Bild Välj funktionen Bild för att exportera till bild av olika format, se kapitel DWG/DXF Export-inställningar Välj funktionen DWG/DXF Export-inställningar för att konfigurera exportinställningar för DWG och DXF, se kapitel DGN Export-inställningar Välj funktionen DGN Export-inställningar för att konfigurera exportinställningar för DGN, se kapitel

48 6.2.1 Ritningsförteckning Funktionen skapar ritningsförteckningar i Word enligt fördefinierade och modifierbara mallar. Utgå gärna från bifogade exempel för att skapa egna mallar Excel Funktionen skapar mängdlistor med information på typ- och objektsnivå i Excel enligt fördefinierade och modifierbara mallar. Utgå gärna från bifogade exempel för att skapa egna mallar. 46

49 6.2.3 BSAB-koder Funktionen exporterar projektets alla Keynotes, Typbeskrivningar och Familjenamn till en xml-fil för inläsning i BSABs AMA Beskrivningsverktyg DWG Funktionen DWG exporterar projektet till AutoCAD DWG-filformat. Välj först om ritningsexporten skall gälla aktuell vy eller ett urval av vyer och ritningar. I det senare fallet görs urvalet genom att dialogen expanderar, se nedan. Välj sökväg genom att ange denna direkt i fältet eller välj för att bläddra fram en mapp. Ange filnamn eller använd namngivning. Vid användande av namngivning, välj parametrar och infoga dem i vy- och ritningsnamnen. Man kan även använda fritext vid namngivningen. Observera att vyer och ritningar konfigureras på respektive flik. Om namngivning används kan man välja att exportera parametrar som metadata i en xmlfil. Ange vilken exportinställning som skall användas vid exporten. För att konfig-urera exportinställningar används funktionen DWG/DXF Export-inställningar, se kapitel I fältet Vyer och ritningar väljer man vad som skall exporteras. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. Funktionen visar sparade View/Sheets Sets och ger möjlighet att skapa egna. Det finns numera exportmallar för både nybyggnad och ombyggnad. 47

50 6.2.5 DXF Funktionen DXF exporterar projektet till AutoCAD DXF-filformat. Funktionen DXF har samma valmöjligheter som funktionen DWG, se kapitel och dess exportinställningar, se kapitel ACIS (SAT) Funktionen ACIS (SAT) exporterar projektet till Spatial Corporation ACIS (SAT)-filformat med Revit-funktionen SAT Export Settings. 48

51 6.2.7 DWF Funktionen DWF exporterar projektet till AutoCAD DWG-filformat med Revit-funktionen DWF Export Settings DWFx Funktionen DWFx exporterar projektet till AutoCAD DWFx-filformat med Revit-funktionen DWF Export Settings. 49

52 6.2.9 gbxml Funktionen gbxml exporterar projektet till Autodesk gbxml-filformat med Revitfunktionen Export gbxml - Settings DGN Funktionen DGN exporterar projektet till MicroStation DGN-filformat med Revitfunktionen DGN Export. För att konfigurera exportinställningar används funktionen DWG/DXF Export-inställningar, se kapitel

53 Bild Funktionen Bild exporterar projektet till något av följande bildfilformat: BMP, JPEG, PNG, TARGA eller TIFF, med Revit-funktionen Export Image DWG/DXF Export-inställningar Funktionen DWG/DXF Export-inställningar ger möjlighet ställa in exportalternativen för DWG/DXF, via Revit-funktionen Modify DWG/DXF Export Setup. 51

54 DGN Export-inställningar Funktionen DGN Export-inställningar ger möjlighet ställa in exportalternativen för DGN, via Revit-funktionen Modify DGN Export Setup. 52

55 6.3 Skriv ut Funktionen Skriv ut ger möjlighet att: Bestämma filnamn på skapade filer. Skapa metadata-fil med ritningsinformation. Välj först skrivare och i förekommande fall om dokumentet skall skrivas till fil. Ange sedan om flera vyer och ritningar skall kombineras till en ritning eller om separata filer skall skapas. I det senare fallet anges namn och sökväg direkt i fältet eller genom att trycka på knappen Bläddra. Man kan välja om AEC PLUS skall generera namn genom att infoga egenskaperna File Name, Sheet/View Name och Sheet Number samt fritext i fältet Konfigurera filnamn. En förhandsgranskning visar hur resultatet kommer att bli. Utskriften kan antingen gälla aktuellt fönster, synlig del av aktuellt fönster eller ett urval av vyer och ritningar. I det senare fallet görs urvalet genom att trycka Välj varvid dialogen Vy- och ritningsuppsättning visas, se kapitel Välj antal kopior, om utskriftsordningen skall inverteras och om utskriften skall sortera. Tryck på Inställningar för att visa dialogen Utskriftsinställningar, se kapitel

56 6.3.1 Vy- och ritningsuppsättning I dialogen Vy- och ritningsuppsättning väljer man hur <In-Session> eller en befintlig vyoch ritningsuppsättning skall konfigureras. Välj vilka vyer och ritningar som skall skrivas ut. Det finns möjlighet att filtrera urvalet genom att välja vilka av alternativen Vyer och Ritningar som skall visas i listan. Man kan också markera eller avmarkera alla vyer och ritningar. Spara ändringar i namngivna uppsättningar genom att trycka på Spara eller Spara som, se kapitel Uppsättningen <In-Session> kan endast sparas med nytt namn. Ångrar man sina ändringar kan man återgå till sparad uppsättning genom att trycka på Återgå. Byt namn på aktuell uppsättning genom att tryck på Ändra namn, se kapitel Genom att trycka Radera tar man bort aktuell uppsättning Spara som I dialogen Ny sparar man aktuell uppsättning med ett nytt namn. 54

57 Ändra namn I dialogen Ändra namn anger man nytt namn på aktuell uppsättning Utskriftsinställningar I dialogen Utskriftsinställningar väljer man hur <In-Session> eller en befintlig utskriftsinställning skall konfigureras. Välj pappersstorlek och pappersfack. Ange om utskriftens skall centreras eller placeras utifrån pappershörnet. Bestäm zoomningsgraden och utskriftens rotation. Skymda linjer kan tas bort genom vektor- eller rasterbearbetning, där den förstnämnda metoden är snabbare. Välj rasterkvalitet och färgskala. Det finns slutligen ett antal alternativ för att styra visningen av olika entiteter. Spara ändringar i namngivna inställningar genom att trycka på Spara eller Spara som, se kapitel Inställningen <In-Session> kan endast sparas med nytt namn. Ångrar man sina ändringar kan man återgå till sparad inställning genom att trycka på Återgå. Byt namn på aktuell inställning genom att trycka på Ändra namn, se kapitel Genom att trycka Radera tar man bort aktuell inställning. 55

58 Spara som I dialogen Ny sparar man aktuell inställning med ett nytt namn Ändra namn I dialogen Ändra namn anger man nytt namn på aktuell inställning. 6.4 Mät i 3D Funktionen Mät i 3D ger möjlighet att mäta tredimensionella avstånd genom att först peka ut en face och en punkt på densamma, och därefter peka ut en ny face och en punkt på den senare. 56

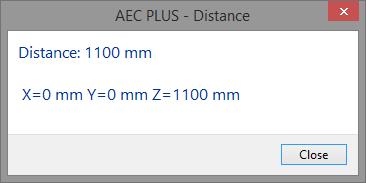

59 Det uppmätta avståndet visas i dialogen AEC PLUS - Distance. 6.5 Rita marklinje Funktionen Rita marklinje genererar en marklinje i form av en model line. Genom att peka ut start- och slutlinje i en planvy draperas marklinjen över en toposurface. Pekar man utanför en toposurface genereras marklinjen enbart över dennas utbredningsområde. Skall marklinjen användas i en elevationsvy är det lämpligt att konvertera den till en detail line med Revit-funktionen Convert Lines. Utgår du från AEC:s mallfiler finns en line style benämnd M-MARKLINJE fördefinierad. Det är möjligt att skapa marklinjer för ny respektive befintlig mark genom att ha ny och befintligt mark som två skilda toposurfaces. 57

60 6.6 Expanderade panelen Allmänt Den expanderade panelen Allmänt innehåller verktyg för att göra inställningar i AEC PLUS. Inställningar Välj funktionen Inställningar för att göra inställningar i AEC PLUS, se kapitel License Settings Välj funktionen License Settings för att administrera licenser, se kapitel Inställningar I dialogen AEC PLUS-inställningar kan man: Utläsa vilken version av AEC PLUS som är installerad. Välja språk för AEC PLUS. Välja tema för AEC PLUS. Slå på och av automatuppdateringen av objekt för egenskaperna Hängning, Position och Längd, Antal, Mätpunkter, Geometrier, Vägginformation och 2Darmering. Välja att skapa xml-fil med ritningsinformation vid sparande av projekt. Återställa AEC PLUS-inställningar, nollställa dialogpositioner, rensa historik mm. För att språkinställningen skall slå igenom krävs att Revit startas om. 58

61 Vi rekommenderar att man inte slår på automatuppdatering förrän projektet verkligen kräver det. All automatisk uppdatering sänker prestandan. Automatiska uppdateringar är mycket användbara men kan påverka projektets prestanda negativt om projektet innehåller många familjer som skall uppdateras. Vid installation är all automatuppdatering avstängd. Sedan Revit 2014 tillåts parametrar variera inom grupper. Samtliga funktioner där parametrar används har sedan AEC PLUS för Revit 2014 uppdateras med denna funktionalitet. Om man har äldre projekt som lyfts till Revit 2014 eller senare, kan man därför behöva justera inställningen för följande parametrar: AECAB.Hängning AECAB.WallBaseLevel AECAB.WallGrossArea AECAB.WallTopLevel Man justerar inställningen genom att välja Project Parameters på fliken Manage och markera aktuell parameter. Tryck sedan Modify och välj inställningen Values can vary by group instance License Settings Välj funktionen License Settings för att hantera information om aktuell licens Ej licensierad 59

62 License Information Är AEC PLUS inte licensierad saknas licensinformation i dialogen. Specify License File Har du erhållit en licensfil eller om ert företag har en nätverkslicensserver uppsatt väljer du Specify License File för att ange någon av dessa, se kapitel Status Visar information från det underliggande systemet. License Request Form Önskar du ansöka om en utvärderingslicens eller har köpt en licens men ännu inte erhållit någon licensfil väljer du Request för att begära en licens från AEC, se kapitel Är AEC PLUS för Revit inte licensierad kan du också välja någon av AEC PLUS för Revits funktioner, varvid ett felmeddelande visas. Genom att välja Yes omdirigeras du till ovanstående licensdialog Ange licensfil När du väljer att ange licensfil visas dialogen FlexNet License Finder. Välj Specify the License Server System för att ange en nätverkslicensserver och Specify the License File för att ange en licensfil för en utvärderings- eller singellicens. 60

63 Väljer du singellicens får du ange eller bläddra fram till din licensfil. Väljer du istället nätverkslicensserver får du ange serverns namn eller IP-adress. Avsluta licensieringen genom att trycka Finish. 61

64 Om man upplever att AEC PLUS för Revit väljer fel licensfil eller licensserver kan man manuellt radera inställningarna för sökvägen till dessa i Registereditorn under [HKEY_CURRENT_USER\Software\FLEXlm License Manager] Licensansökan I dialogen License Request fyller du i uppgifter för att ansöka om en licens. 62

65 Välj först om du vill utvärdera AEC PLUS för Revit eller har köpt en singel- eller nätverkslicens. Vid eventuellt inköp skall du uppge serienummer. Alla kontaktuppgifter är obligatoriska oavsett vilken licensform du ansöker om. För att automatiskt hämta datorns MACadress trycker du på Get MAC Address. Ansöker du om licens för annan dator eller server kan du manuellt fylla i uppgiften. Ansöker du om nätverkslicens anger du även serverns namn. Tryck OK för att automatiskt generera ett e-brev med de uppgifter du angivit. För singel- och nätverkslicenser skall orderbekräftelse bifogas. Har du ingen e-postklient konfigurerad på din dator kopieras uppgifterna till Urklipp. Du kan sedan klistra in dem i en webbklient för e-post eller spara uppgifterna i Anteckningar för att skicka från annan dator. För singel- och nätverkslicenser skall orderbekräftelse bifogas. För att hämta rätt MAC-adress rekommenderas att du kopplar loss din dator från en eventuell dockningsstation och ansluter den fysiskt till nätet med en nätverkskabel Utvärderingslicens License Information Är AEC PLUS licensierad visas aktuell information om licensen. Specify License File Har du erhållit en singellicensfil eller om ert företag har en nätverkslicensserver uppsatt väljer du Specify License File för att ange någon av dessa, se kapitel License Request Form Har du köpt en licens men ännu inte erhållit någon licensfil väljer du Request för att begära en licens från AEC, se kapitel

66 Singellicens License Information Är AEC PLUS licensierad visas aktuell information om licensen. Specify License File Har ert företag uppgraderat till nätverkslicens och satt upp servern väljer du Specify License File för att ange er nya server, se kapitel License Request Form Har ert företag uppgraderat till nätverkslicens men ännu inte erhållit någon licensfil väljer du Request för att begära en licens från AEC, se kapitel Nätverkslicens License Information Är AEC PLUS licensierad visas aktuell information om licensen. Specify License File Har ert företag bytt licensserver väljer du Specify License File för att ange er nya server, se kapitel Borrow License För att låna en licens väljer du Borrow, se kapitel , för att uppdatera väljer du Update, se kapitel och för att återlämna densamma väljer du Return, se kapitel License Request Form Har ert företag bytt licensserver men ännu inte begärt ny licensfil väljer du Request för att begära en licens från AEC, se kapitel

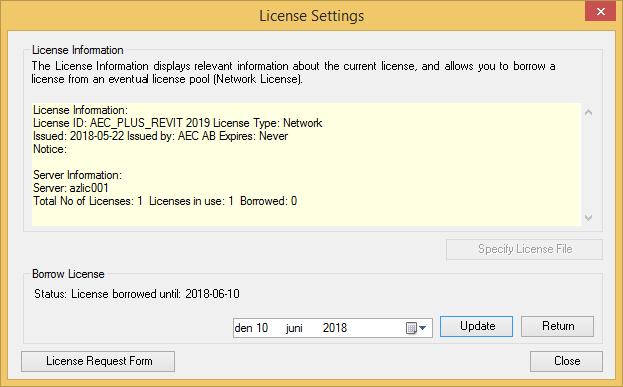

67 Låna licens För att låna en licens från nätverkspoolen väljer du först datum genom att fälla ut kalendern med till höger om dagens datum. Välj hur länge du vill låna licensen och tryck sedan Borrow, varvid aktuell status för licensen uppdateras. Tänk på att inte låna licens i onödan det blockerar dina kollegor från att använda AEC PLUS för Revit och kan ställa till problem om datorn blir stulen eller kraschar. Glöm inte heller att låna en Revit-licens. Vid lån uppdateras licensinformationen serverinformation döljs och information om hur länge licensen är lånad visas istället. 65

68 Uppdatera licens Välj Update för att förlänga lånet av licens. För att kunna uppdatera licensens lånedatum måste du ha kontakt med er licensserver Återlämna licens För att lämna tillbaka licensen väljer du Return. För att kunna återlämna licensen måste du ha kontakt med er licensserver. 66

69 7 QR-kod Panelen QR-kod innehåller verktyg för att skapa en QR-kod. Generera QR-kod Välj funktionen Generera QR-kod för att skapa en QR-kod, se kapitel Generera QR-kod Med funktionen Generera QR-kod har du möjlighet att skapa QR-koder och spara dem som bmp-filer. QR-koden kan sedan användas i en ritningsstämpel (tex bofaktablad) eller direkt på objektet i en familj. Exempel på Bofaktablad med QR-kod som länkar till hemsida med mer utförlig information. 67

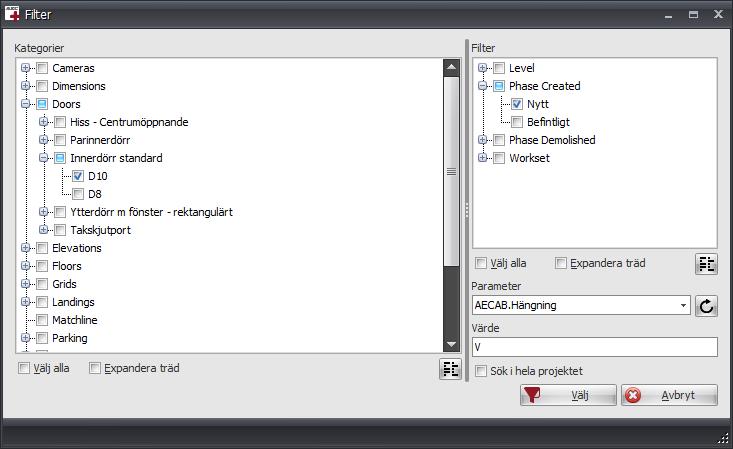

70 8 Utforskare Panelen Utforskare innehåller verktyg för att hantera objekt och familjer. Filter Välj funktionen Filter för att starta ett filter för att välja objekt baserat på dess egenskaper, se kapitel 8.1. Familjeutforskaren Välj funktionen Familjeutforskaren för att söka, ladda in och placera familjer från familjebibliotek eller aktivt projekt, se kapitel Filter Funktionen Filter väljer objekt i modellen baserat på objektstyp, typnamn, plan, egenskaper etc. Välj först kategorier att filtrera efter. Använd funktionerna Välj alla och Expandera träd för att förenkla urvalet. Tryck på knappen för att invertera urvalet. Välj sedan våningsplan, byggfaser och workset att filtrera efter. Använd även här funktionerna Välj alla, Expandera träd och Invertera för att förenkla urvalet. Tryck på knappen för att uppdatera parametrar för valda objekt och välj eventuell parameter. Ange värdet för den parameter som skall filtreras efter. Tryck på knappen Välj för att filtrera ut de objekt som uppfyller filterkriterierna. När funktionen aktiveras sker sökning efter kategorier i aktiv vy. Om man önskar att sökningen skall ske i hela projektet väljs Sök i hela projektet. 68

71 8.2 Familjeutforskaren Har ni problem att hitta sparade familjer eller är osäkra på vilken ritfunktion som skall användas? Familjeutforskaren hjälper er i båda fallen. Antingen söker man i valfri katalog på sin dator alternativt på nätverket, se kapitel 8.2.1, eller i aktuellt projekt, se kapitel Funktionen stödjer avancerad filtrering och visning - allt för att underlätta sökandet Ladda/sätt in familj Bläddra fram önskad familjemapp genom att trycka eller genom att ange sökväg direkt i fältet Content-mapp. Ange sökord varvid Familjeutforskaren simultant filtrerar på både familje- och mappnivå. När man hittat önskad familj på datorn eller nätverket kan man antingen välja att ladda (Load Family) eller ladda och sätta in vald familj (Load and Insert Family). Den senare funktionen väljer själv lämpligt Revit-kommando och startar detsamma. Alla familjer har inte ett eget ritkommando - de kan till exempel vara del av någon annan familj. Om så är fallet visar funktionen ett meddelande om detta. För katalogbaserade familjer (med typlista) finns möjlighet att visa Välj Types-dialogen och välja enskilda typer, se kapitel Ladda familj Välj funktionen Ladda familj för att ladda vald familj till projektet. Ladda och sätt in familj Välj funktionen Ladda och sätt in familj för att ladda vald familj till projektet och sätta in densamma med lämpligt Revit-kommando. 69

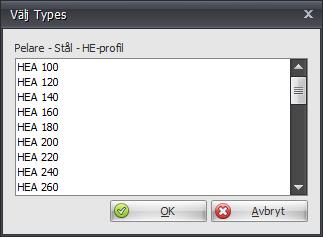

72 Välj Types I dialogen Välj Types kan man välja de typer man vill ladda, oavsett om man samtidigt sätter in dem eller ej Sätt in laddad familj Ange sökord varvid Familjeutforskaren simultant filtrerar på både familje- och mappnivå. När man hittat önskad familj i projektet kan man välja att sätta in vald familj (Insert Family). Funktionen väljer själv lämpligt Revit-kommando och startar detsamma. Alla familjer har inte ett eget ritkommando - de kan t ex vara del av någon annan familj. Om så är fallet visar funktionen ett meddelande om detta. Sätt in familj Välj funktionen Sätt in familj för att sätta in vald familj med lämpligt Revit-kommando. 70

73 9 Länkar Panelen Länkar innehåller länkar till AECs hemsida. AEC Portal Välj länken AEC Portal för att ladda ner produkter från AEC Portal, se kapitel 9.1. Länkar Expandera panelen Länkar för att visa dess funktioner, se kapitel AEC Portal AEC Portal är AECs nya portal för nedladdning av våra egna programvaror. Med dina inloggningsuppgifter kommer du åt de olika programvaror som ditt avtal berättigar dig till. Du kan även ladda ned Licensavtal, Användarmanual och Produktblad. 71

74 9.2 Expanderade panelen Länkar Den expanderade panelen Länkar innehåller länkar till AECs och AEC Supports webbsidor AEC AEC Välj länken AEC för att besöka AECs hemsida, se kapitel AEC Support Välj länken AEC Support för att besöka AEC Supports webbsida, se kapitel AECs hemsida innehåller information om våra tjänster, programvaror och kursutbud. 72

75 9.2.2 AEC Support AEC Supports hemsida innehåller information om vår supporttjänst samt om supportavtal och fjärrstyrning. 73

76 MENYFLIKEN AEC PLUS MANAGEMENT På fliken AEC PLUS - MANAGEMENT finns funktioner för att administrera det dagliga arbetet i Revit. 10 Administration Panelen Administration innehåller verktyg för att få bättre kontroll över sina projekt. Som modellansvarig hittar man här tex funktioner för att ta bort oönskade länkar, visning av projektets samtliga projektparametrar och information om de används eller ej. Med dessa funktioner får man hjälp att optimera projektets prestanda. Länkhanteraren Välj funktionen Länkhanteraren för att visa var inlänkade och insatta (insert) dwg-, dxf-, dgn-, sat- och skp-filer finns. Möjlighet finns att ta bort oönskade länkar samt skriva rapporter, se kapitel Parameteröversikt Välj funktionen Parameteröversikt för att se projektets samtliga parametrar, se kapitel Familjeöversikt Välj funktionen Familjeöversikt för att se projektets samtliga familjer. Även familjer i familjer, sk Nested Families, visas, se kapitel Familjeladdaren Välj funktionen Familjeladdaren för att ladda och uppdatera familjer, se kapitel Länkhanteraren Länkhanteraren visar projektets samtliga inlänkade och insatta filer av typen dwg, dxf, dgn, sat och skp samt i vilken vy i projektet de finns. Med funktionen kan man se i vilken vy filen visas och om denna vy är insatt på en ritning. Är inte länken synlig i en vy eller om vyn inte finns insatt på ritning kan man med stor sannolikhet ta bort länken. Länkhanteraren har en rapportfunktion för att skriva ut rapporter i olika format. Genom att jämföra utskrifter från olika tidpunkter med varandra, kan man till exempel se om oönskade länkar har tillkommit under projektets gång. 74

77 När man startar funktionen görs en översiktlig sökning och presentation av filerna. Denna nivå är inte tillräcklig utan ger bara en övergripande information om: Vilka filer som är inlänkade/insatta På vilken våning/level För att ta bort en länk markerar man den och trycker på knappen Radera. Vill man skriva ut en rapport över projektets länkar expanderar man Exportera listan till och väljer mellan formaten Excel, HTML och PDF. Den fysiska filen raderas inte det är bara länken i ditt Revit-projekt som raderas! Sökningen ger dig inte information om länken faktiskt visas eller ej i projektet. För att få denna information bör du utföra en detaljerad sökning med hjälp funktionen Scan Views Scan Views (detaljerad sökning) När man väljer Scan Views söker funktionen igenom alla projektets vyer och kontrollerar om länkarna och de insatta filerna är synliga. För länkarna, visas även deras respektive filstorlek. En kontroll görs även om vyn finns insatt på en ritning. Denna sökning ger således det korrekta beslutsunderlaget. 75

78 När Scan Views körs visas en förloppsindikator. För att avbyta skanningen, tryck på Cancel. När sökningen är klar ser man exakt var en länk finns synlig och om denna finns placerad på en ritning. Klicka på för att visa den vy eller sheet som länken finns insatt i. För att ta bort en länk markerar man den och trycker på knappen Radera. Vill man skriva ut en rapport över projektets länkar expanderar man Exportera listan till och väljer mellan formaten Excel, HTML och PDF. Dialogen innehåller ett flertal filtreringsmöjligheter. Utforska gärna dessa genom att välja en rubrik och trycka på symbolen som visas i rubrikhuvudet. Denna funktion kan vara prestandakrävande om projektet innehåller många vyer. 76

79 10.2 Parameteröversikt Funktionen Parameteröversikt visar projektets samtliga projektparametrar, värden och om de används eller ej. Det är vanligt att man i ett projekt efter en tid har en stor mängd parametrar som man inte vet huruvida de används eller ej. Varje sådan parameter skapar osäkerhet och är en källa till fel. Genom att ta bort parametrar som inte används skapas en bättre struktur och ordning. Exportmöjligheterna skapar förutsättningar för extern granskning. När funktionen Parameteröversikt körs visas en förloppsindikator. För att avbyta skanningen, tryck på Cancel. Funktionen Parameteröversikt ger information om: Name: Namn på parametern. Parameter Type: Information om vilket format parametern har. Unit Type: Information om vilket enhetsformat parametern har. Number of Elements: Antal objekt som har parametern kopplad till sig. Number of Element has Value Set: Antal objekt som har ett värde angivet på parametern. Number of Elements has No Value Set: Antal objekt som inte har ett värde angivet på parametern. Status: Information om parametern används eller ej i projektet. För att ta bort en parameter markerar man den och trycker på Radera. 77

80 Genom att dra och släppa en rubrik, tex Status, i fältet ovanför listan filtrerar man på densamma och får möjlighet att göra ett bättre urval. I exemplet ovan har man möjlighet att välja alla de parametrar som inte används (In- Active) och ta bort dem med Radera. Om en parameter inte har ett värde är det med stor sannolikhet en parameter som du inte behöver. Högerklick i fältet ovanför listan ger möjlighet att expandera listan och att ta bort aktiv filtrering. Högerklick på rubrikerna ger flera möjligheter till att själv bestämma hur och vilken information som skall visas. 78

81 10.3 Familjeöversikt Funktionen Familjeöversikt listar projektets alla familjer med information om hur många och vilka instanser som är använda. När funktionen Familjeöversikt körs visas en förloppsindikator. För att avbyta skanningen, tryck på Cancel. För att enkelt expandera listan väljer man på Expandera grupper och Expandera detaljvyer. För att även se nästade familjer (nested families) väljer man Detaljvy (prestandakrävande), se kapitel Utskriftsfunktionerna ger möjlighet att skapa rapporter för granskning utanför Revit. 79

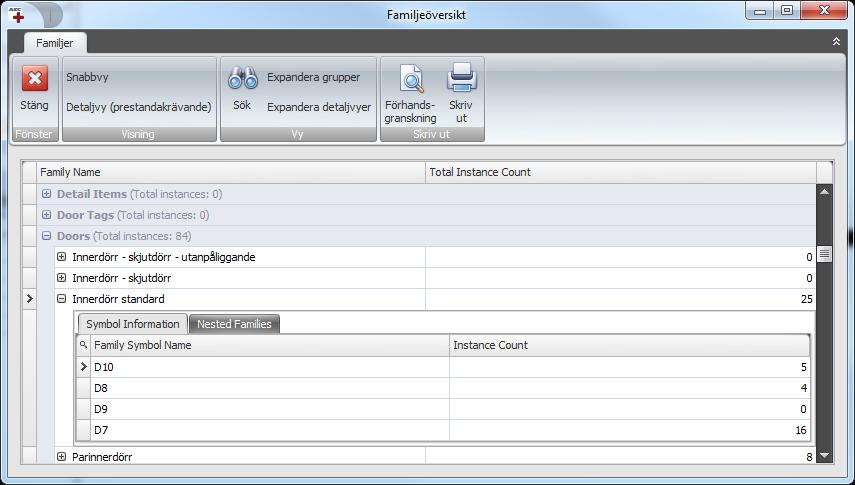

82 Familjeöversikt Detaljvy Funktionen Detaljvy visar nästade familjer. När funktionen detaljvy körs visas en förloppsindikator. För att avbyta skanningen, tryck på Cancel. Med denna funktion får man en unik visning och kontroll över projektets familjer. Utan denna funktion måste man öppna upp respektive familj för att se vilka nästade familjer som finns - här får man alla samlade! Onödigt många nästade familjer kan skapa prestandaproblem. Funktionen Detaljvy är prestandakrävande om projektet innehåller många nästade familjer (nested families) Familjeöversikt Detaljvy - Typinformation På fliken visas familjens olika typer och hur många instanser av densamma som används i projektet. Använd funktionen för att se vilka typer som inte används. 80

83 Familjeöversikt Detaljvy Nästade familjer På fliken visas de nästade familjer som vald familj innehåller. Funktionen ger dig en unik rapport över projektets samtliga familjer vilket kan tjäna som underlag för eventuella korrigeringar. En familj med många nästade familjer kan vara prestandakrävande och filstorleken kan bli onödigt stor. Funktionen ger dig översikt och ett bra beslutsunderlag Familjeladdaren Funktionen Familjeladdaren låter dig ladda och uppdatera familjer. Ange eller bläddra fram den katalog varifrån du vill ladda eller uppdatera familjer. Du kan också inkludera underkataloger i sökningen. Välj slutligen om alla familjer skall laddas och uppdateras, om enbart nya familjer skall laddas eller om enbart befintliga familjer skall uppdateras. 81

84 En förloppsindikator visar hur funktionen fortskrider. När funktionen är klar visas information om vilka familjer som inte uppdaterats, som uppdaterats och som laddats. Genom att trycka Print Preview visas en förhandsgranskning av resultatet. Familjeladdaren är en kvalitetsfunktion för att se till att man alltid har rätt definitioner av familjerna i projektet. I projekt med flera Revit-filer är denna funktion mycket användbar. Funktionen säkerställer att samtliga projekt har samma version av familjerna gentemot ett projektbibliotek. Att ladda alla familjer kan ta både lång tid och göra att projektet blir onödigt tungt. 82

85 MALLFILER AEC PLUS innehåller olika mallfiler beroende på installationsplattform: Revit: mallfiler för Arkitektur (nybyggnad och ombyggnad), Konstruktion (nybyggnad och ombyggnad), Ventilation och Rör samt Elinstallation. Revit Architecture: mallfiler för Arkitektur (nybyggnad och ombyggnad). Revit Structure: mallfiler för Konstruktion (nybyggnad och ombyggnad). Revit MEP: mallfiler för Ventilation och Rör samt Elinstallation. Gemensamt för alla mallfiler är att de är förberedda för projektering enligt den arbetsmetodik som AEC rekommenderar. Project Browser innehåller ett antal fördefinierade plan, elevationer, olika vysorteringar, exempel på förteckningar, ritningsdefinitioner med ram, huvud och revision. Till Projekt Browser finns ett antal fördefinierade vysorteringar för att underlätta visningen av projektets vyer. På varje vy i AEC PLUS mallfiler finns Vysortering - Nivå 1, Vysortering - Nivå 2 och Vysortering - Nivå 3, och det är dessa egenskaper som våra vysorteringar i Project Browser använder. Ett exempel på hur man kan använda dessa finns i filen AEC PLUS Vy- och Ritningssortering.xlsx som ligger i katalogen C:\ProgramData\Autodesk\RVT 2019\AEC AB\Övrigt\Vy- och Ritningssortering\. 83

86 För underlätta vid ombyggnadsprojekt finns nya mallfiler för Arkitekt och Konstruktion. Mallfilen innehåller redan från början ett antal familjer för att underlätta uppstart av projekt. Exempel på fördefinierade familjer är system- och objektfamiljer, litteran, skrafferingsmönster, pilar, elevations- och sektionsmarkeringar, skalstockar, detaljer och profiler. Exempelvis finns det identiska litteran i alla mallfiler för att kunna användas oavsett disciplin. Här hittar du också ett flertal exportmallar när du skall skapa AutoCAD-filer från ditt Revit-projekt. En gemensam standard används för alla parametrar i familjer framtagna av AEC. Arbetet underlättas väsentligt när man använder parametrar i Revit såsom vid mängdning, littrering etcetera. Alla parametrar som används i AEC PLUS finns samlade i generella Shared Parameters-filer, vilket underlättar hanteringen av parametrar över de olika disciplinerna. Om ett projekt startats utan någon Shared Parameters-fil kan en sådan enkelt laddas in i efterhand från mappen...aec AB\Övrigt\Metadata. Varje vy har ett förberett utseende och AEC PLUS innehåller dessutom vymallar, inställningar, skalor, detaljeringsnivåer, grafisk inställningar, vyfilter, discipliner etcetera. Svenska materialinställningar, visningsegenskaper för objekt och underkategorier såsom, linjetjocklek och färg, egna underkategorier i Object Styles. Project Properties innehåller nya egenskaper på projektnivå för att exempelvis ritningshuvud skall visa rätt information. Project Units är inställda till rätt enheter. Project Parameters innehåller anpassade projektparametrar för att kunna spara information som exempelvis hängning. Projektparametrarna är gemensamma för de olika disciplinerna för att underlätta mängdning. Fill Patterns innehåller skrafferingar, revisionsinställningar, linjestilar, linjetjocklekar, linjetyper, detaljmarkeringar, pilinställningar, måttsättningar, konstruktionsfaser och är förberedd med fasfilter. Mallfilen för Konstruktion innehåller ovanstående anpassat för konstruktörer. Mallfilen för Ventilation och Rör innehåller ovanstående anpassat för ventilations- och rörprojektörer samt Mechanical Settings med inställningar för ventilationskanaler och rördimensioner. Mallfilen för Elinstallation innehåller ovanstående anpassat för elprojektörer samt Electrical Settings med inställningar för kablar och kabelstegar. 84

87 FAMILJER I AEC PLUS har lagts stor vikt vid att förse projektören med ett stort antal användbara familjer att starta projekteringen med. Familjebiblioteket innehåller vitt skilda kategorier från konstruktionselement till inredningsdetaljer. Vi har samlat alla våra familjer i undermappen AEC AB i Revits installationsmapp. För att på enklaste sätt utforska AECs familjebibliotek rekommenderas att använda AEC PLUS-funktionen Familjeutforskaren, se kapitel 8.2. Ett generellt content med förberedda projektfiler innehållande systemfamiljer som material, väggar och trappor för att kunna laddas in till befintliga projekt via Revit-funktionen Transfer Project Standards. I dessa filer hittar man också användbar information om hur man bäst använder funktionerna. Sjukhusinredning med över 150 familjer anpassade till sjukhus. 85

88 Symbolbibliotek med över 100 symboler för brand- och utrymningsplaner. Här finns också en ritning (Sheet) för brand och utrymningsplaner i A3-format. Observera att förutom över- och underskåp finns färdiga familjer benämnda Köksinredning, där båda typerna ingår. Man ändrar enkelt visning av de olika komponenterna för dessa objekt i dialogen Type Properties. Alla AEC PLUS-familjer är anpassade för att man enkelt skall kunna skapa nya familjer med dessa som utgångspunkt. Tillgänglighetsfamiljer med friytor hittar du i katalogen SIS Tillgänglighetsmått. Visning av friytor kontrolleras i Visibility/Graphics som en underkomponent SIS Tillgänglighetsmått i Generic Model. 86

89 Familjerna är prestandamässigt optimerade, vilket inte bara gäller filstorlek utan också objektets uppbyggnad. Man kan alltid vara säker på AEC PLUS-familjer fungerar i ett verkligt projekt. Familjer för att skapa arbetsplatsdispositioner (APD) direkt i Revit. 87

90 Möbel- och belysningsfamiljer. AECs djupa kunskap inom att skapa objekt och familjer som fungerar i verkliga projekt har medfört att många leverantörer anlitar oss för att skapa sina produkter som Revit-familjer. Vi har valt att lägga med några av dessa familjer i form av Materias och Lammhults möbler bland våra inredningssymboler (AEC AB-mappen). Är du verksam inom säkerhetsbranschen rekommenderar vi att du på Autodesk Seek söker efter Axis Communications, där du hittar de familjer som AEC skapat åt Axis Communications. Vi hjälper också ofta våra kunder att skapa och strukturera familjer i specifika projekt. Ring oss gärna så berättar vi mer! 88

91 SUPPORT AEC tillhandahåller support på produkter från AEC, Autodesk och Bluebeam. Är ni intresserade av att veta mer ber vi er att besöka eller ringa för att tala med någon av våra säljare. I AEC PLUS finns också en direktlänk till AEC Support, se kapitel UTBILDNING Behöver du gå en start- eller fortsättningskurs i Revit? Vill du själv lära dig hur man bäst skapar familjer till Revit? AEC har ett rikt utbud av kurser, såväl schemalagda som företagsanpassade. För mer information, besök ring oss på eller e-posta oss på utbildning@aec.se. 89
