TELENOR WIRELESS OFFICE. Med Mobil Anknytning

Transkript

1 TELENOR WIRELESS OFFICE Med Mobil Anknytning

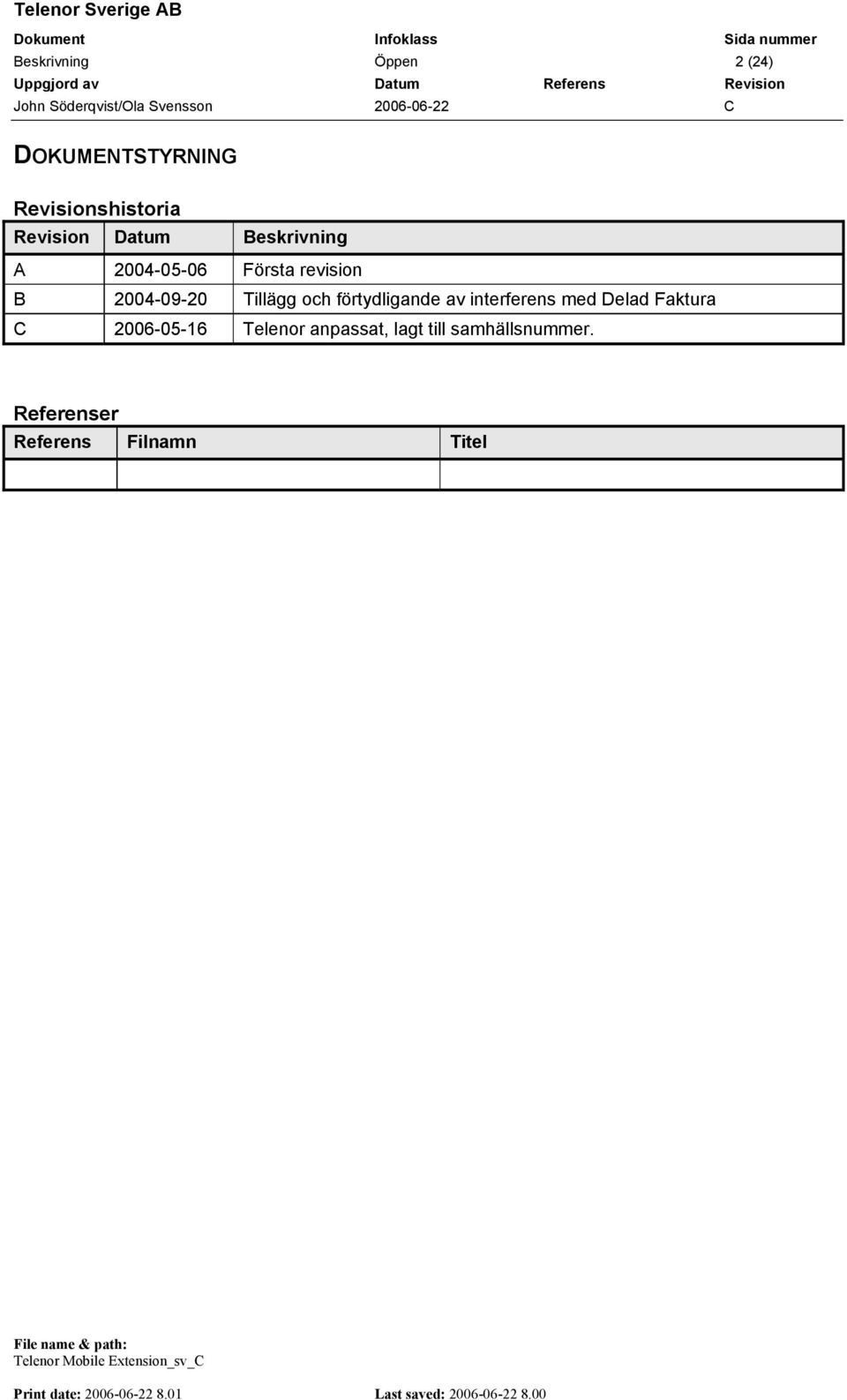

2 Beskrivning Öppen 2 (24) DOKUMENTSTYRNING Revisionshistoria Revision Datum Beskrivning A Första revision B Tillägg och förtydligande av interferens med Delad Faktura C Telenor anpassat, lagt till samhällsnummer. Referenser Referens Filnamn Titel File name & path: Telenor Mobile Extension_sv_C Print date: Last saved:

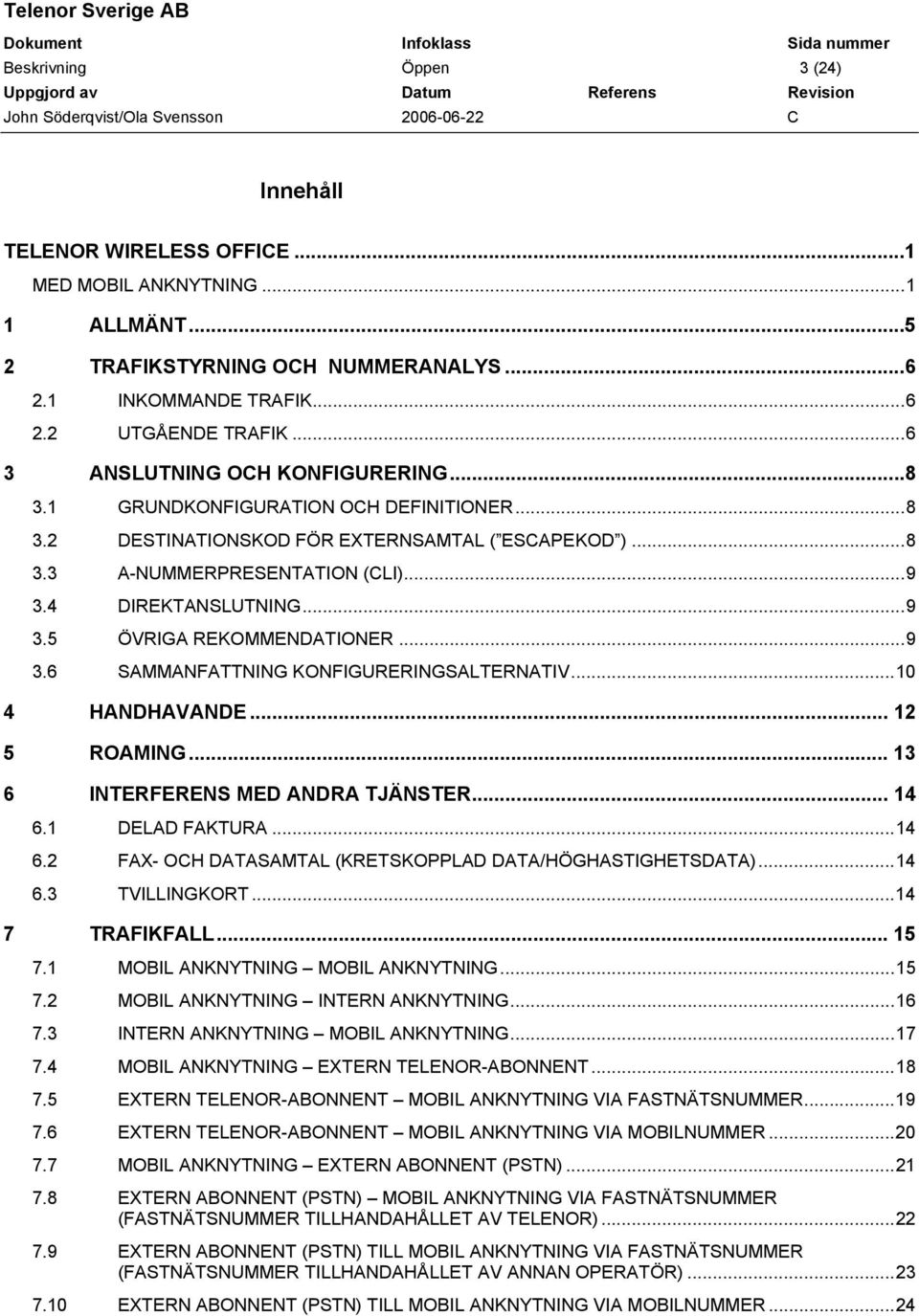

3 Beskrivning Öppen 3 (24) Innehåll TELENOR WIRELESS OFFICE...1 MED MOBIL ANKNYTNING ALLMÄNT TRAFIKSTYRNING OCH NUMMERANALYS INKOMMANDE TRAFIK UTGÅENDE TRAFIK ANSLUTNING OCH KONFIGURERING GRUNDKONFIGURATION OCH DEFINITIONER DESTINATIONSKOD FÖR EXTERNSAMTAL ( ESCAPEKOD ) A-NUMMERPRESENTATION (CLI) DIREKTANSLUTNING ÖVRIGA REKOMMENDATIONER SAMMANFATTNING KONFIGURERINGSALTERNATIV HANDHAVANDE ROAMING INTERFERENS MED ANDRA TJÄNSTER DELAD FAKTURA FAX- OCH DATASAMTAL (KRETSKOPPLAD DATA/HÖGHASTIGHETSDATA) TVILLINGKORT TRAFIKFALL MOBIL ANKNYTNING MOBIL ANKNYTNING MOBIL ANKNYTNING INTERN ANKNYTNING INTERN ANKNYTNING MOBIL ANKNYTNING MOBIL ANKNYTNING EXTERN TELENOR-ABONNENT EXTERN TELENOR-ABONNENT MOBIL ANKNYTNING VIA FASTNÄTSNUMMER EXTERN TELENOR-ABONNENT MOBIL ANKNYTNING VIA MOBILNUMMER MOBIL ANKNYTNING EXTERN ABONNENT (PSTN) EXTERN ABONNENT (PSTN) MOBIL ANKNYTNING VIA FASTNÄTSNUMMER (FASTNÄTSNUMMER TILLHANDAHÅLLET AV TELENOR) EXTERN ABONNENT (PSTN) TILL MOBIL ANKNYTNING VIA FASTNÄTSNUMMER (FASTNÄTSNUMMER TILLHANDAHÅLLET AV ANNAN OPERATÖR) EXTERN ABONNENT (PSTN) TILL MOBIL ANKNYTNING VIA MOBILNUMMER...24

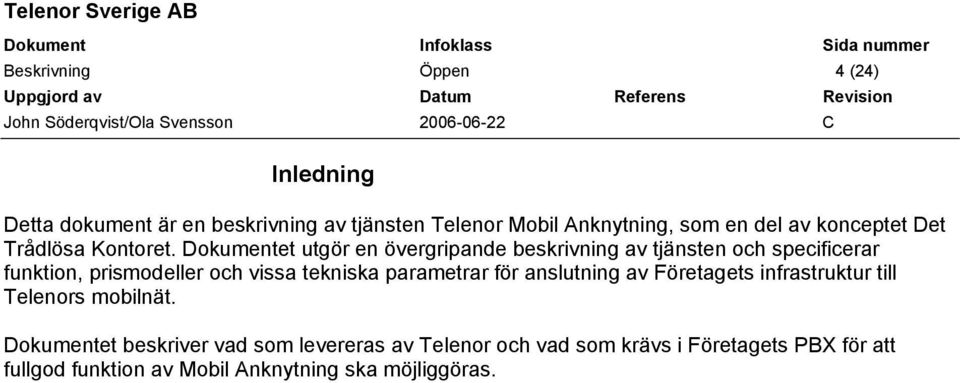

4 Beskrivning Öppen 4 (24) Inledning Detta dokument är en beskrivning av tjänsten Telenor Mobil Anknytning, som en del av konceptet Det Trådlösa Kontoret. Dokumentet utgör en övergripande beskrivning av tjänsten och specificerar funktion, prismodeller och vissa tekniska parametrar för anslutning av Företagets infrastruktur till Telenors mobilnät. Dokumentet beskriver vad som levereras av Telenor och vad som krävs i Företagets PBX för att fullgod funktion av Mobil Anknytning ska möjliggöras.

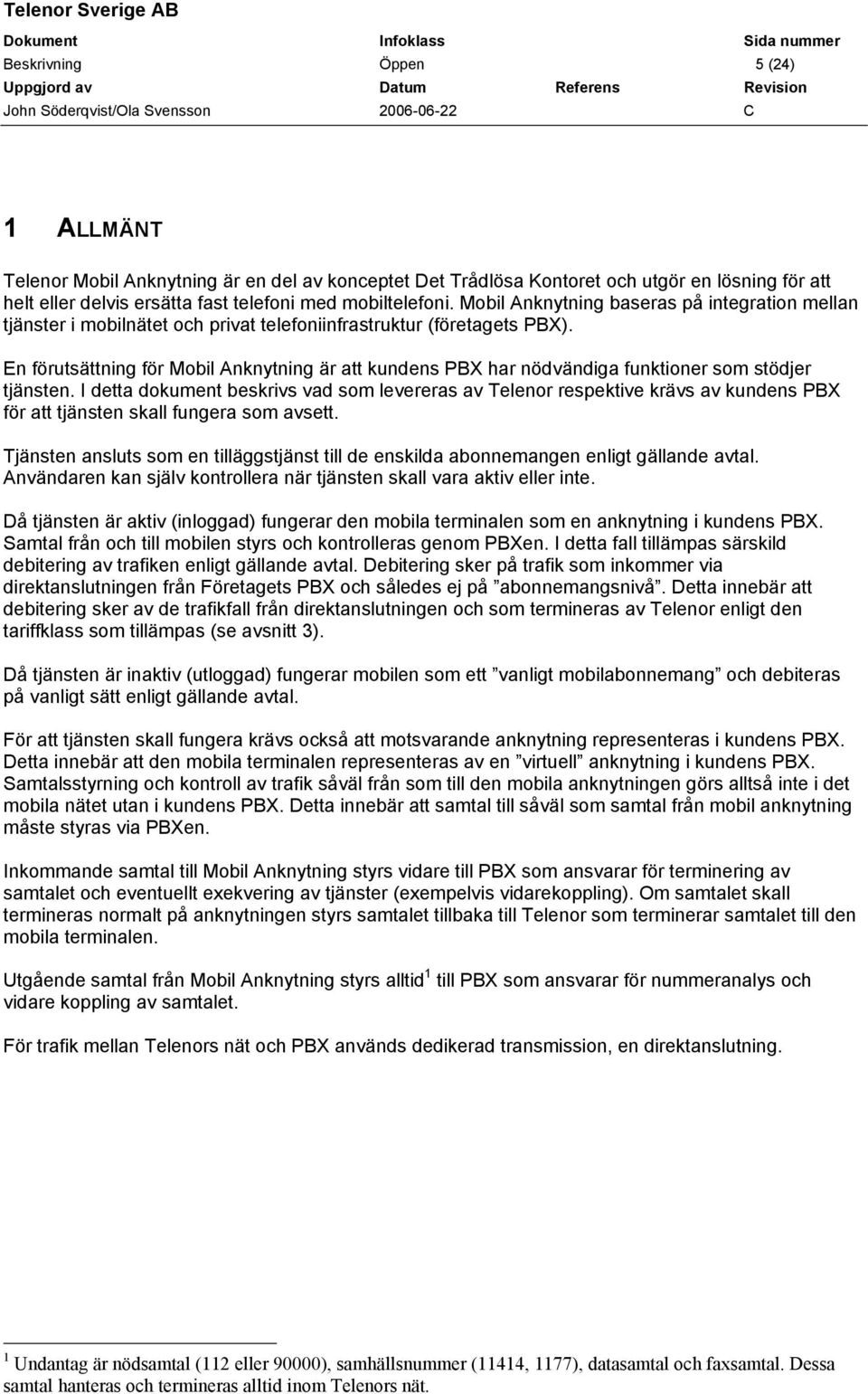

5 Beskrivning Öppen 5 (24) 1 ALLMÄNT Telenor Mobil Anknytning är en del av konceptet Det Trådlösa Kontoret och utgör en lösning för att helt eller delvis ersätta fast telefoni med mobiltelefoni. Mobil Anknytning baseras på integration mellan tjänster i mobilnätet och privat telefoniinfrastruktur (företagets PBX). En förutsättning för Mobil Anknytning är att kundens PBX har nödvändiga funktioner som stödjer tjänsten. I detta dokument beskrivs vad som levereras av Telenor respektive krävs av kundens PBX för att tjänsten skall fungera som avsett. Tjänsten ansluts som en tilläggstjänst till de enskilda abonnemangen enligt gällande avtal. Användaren kan själv kontrollera när tjänsten skall vara aktiv eller inte. Då tjänsten är aktiv (inloggad) fungerar den mobila terminalen som en anknytning i kundens PBX. Samtal från och till mobilen styrs och kontrolleras genom PBXen. I detta fall tillämpas särskild debitering av trafiken enligt gällande avtal. Debitering sker på trafik som inkommer via direktanslutningen från Företagets PBX och således ej på abonnemangsnivå. Detta innebär att debitering sker av de trafikfall från direktanslutningen och som termineras av Telenor enligt den tariffklass som tillämpas (se avsnitt 3). Då tjänsten är inaktiv (utloggad) fungerar mobilen som ett vanligt mobilabonnemang och debiteras på vanligt sätt enligt gällande avtal. För att tjänsten skall fungera krävs också att motsvarande anknytning representeras i kundens PBX. Detta innebär att den mobila terminalen representeras av en virtuell anknytning i kundens PBX. Samtalsstyrning och kontroll av trafik såväl från som till den mobila anknytningen görs alltså inte i det mobila nätet utan i kundens PBX. Detta innebär att samtal till såväl som samtal från mobil anknytning måste styras via PBXen. Inkommande samtal till Mobil Anknytning styrs vidare till PBX som ansvarar för terminering av samtalet och eventuellt exekvering av tjänster (exempelvis vidarekoppling). Om samtalet skall termineras normalt på anknytningen styrs samtalet tillbaka till Telenor som terminerar samtalet till den mobila terminalen. Utgående samtal från Mobil Anknytning styrs alltid 1 till PBX som ansvarar för nummeranalys och vidare koppling av samtalet. För trafik mellan Telenors nät och PBX används dedikerad transmission, en direktanslutning. 1 Undantag är nödsamtal (112 eller 90000), samhällsnummer (11414, 1177), datasamtal och faxsamtal. Dessa samtal hanteras och termineras alltid inom Telenors nät.

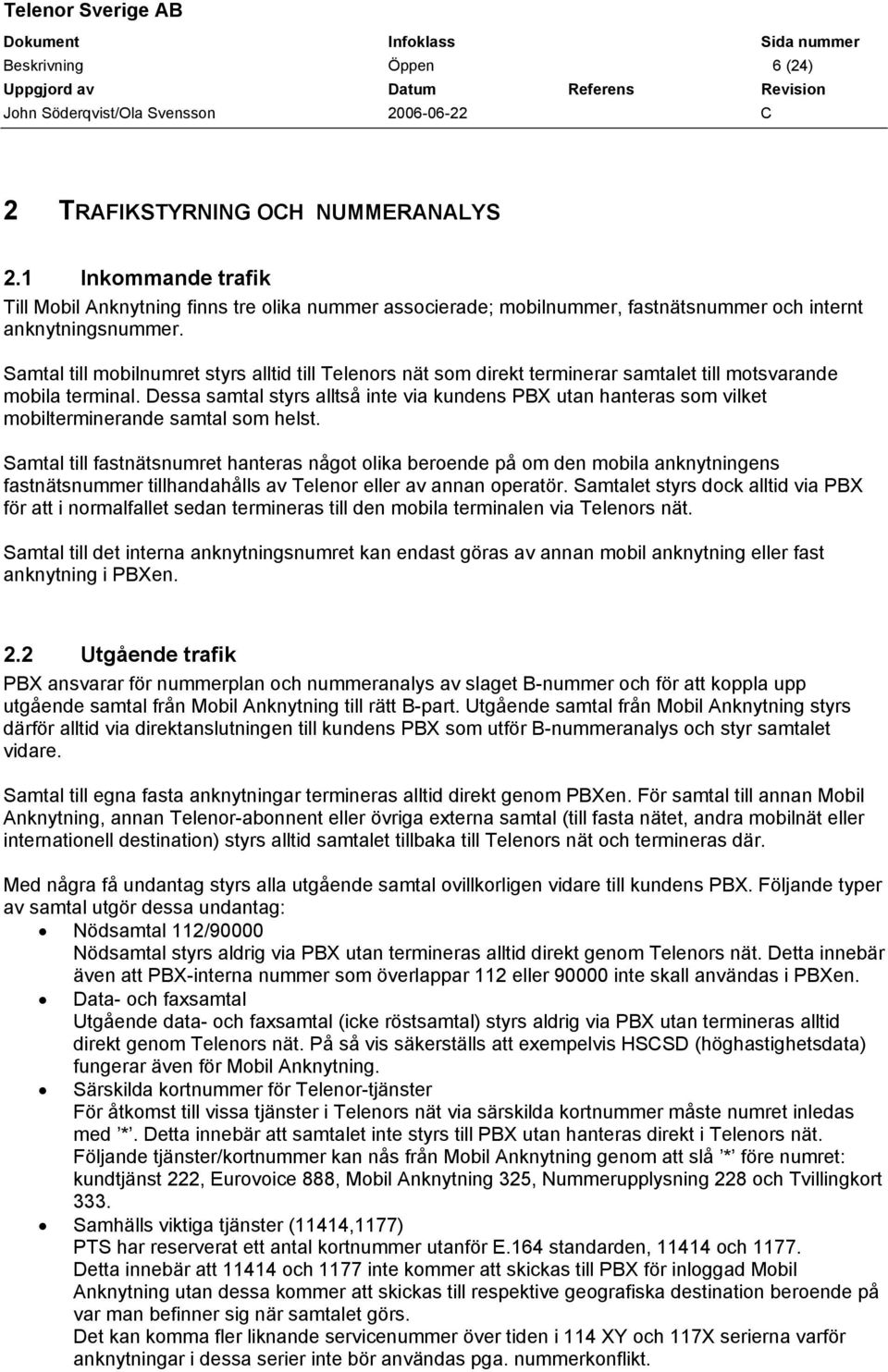

6 Beskrivning Öppen 6 (24) 2 TRAFIKSTYRNING OCH NUMMERANALYS 2.1 Inkommande trafik Till Mobil Anknytning finns tre olika nummer associerade; mobilnummer, fastnätsnummer och internt anknytningsnummer. Samtal till mobilnumret styrs alltid till Telenors nät som direkt terminerar samtalet till motsvarande mobila terminal. Dessa samtal styrs alltså inte via kundens PBX utan hanteras som vilket mobilterminerande samtal som helst. Samtal till fastnätsnumret hanteras något olika beroende på om den mobila anknytningens fastnätsnummer tillhandahålls av Telenor eller av annan operatör. Samtalet styrs dock alltid via PBX för att i normalfallet sedan termineras till den mobila terminalen via Telenors nät. Samtal till det interna anknytningsnumret kan endast göras av annan mobil anknytning eller fast anknytning i PBXen. 2.2 Utgående trafik PBX ansvarar för nummerplan och nummeranalys av slaget B-nummer och för att koppla upp utgående samtal från Mobil Anknytning till rätt B-part. Utgående samtal från Mobil Anknytning styrs därför alltid via direktanslutningen till kundens PBX som utför B-nummeranalys och styr samtalet vidare. Samtal till egna fasta anknytningar termineras alltid direkt genom PBXen. För samtal till annan Mobil Anknytning, annan Telenor-abonnent eller övriga externa samtal (till fasta nätet, andra mobilnät eller internationell destination) styrs alltid samtalet tillbaka till Telenors nät och termineras där. Med några få undantag styrs alla utgående samtal ovillkorligen vidare till kundens PBX. Följande typer av samtal utgör dessa undantag: Nödsamtal 112/90000 Nödsamtal styrs aldrig via PBX utan termineras alltid direkt genom Telenors nät. Detta innebär även att PBX-interna nummer som överlappar 112 eller inte skall användas i PBXen. Data- och faxsamtal Utgående data- och faxsamtal (icke röstsamtal) styrs aldrig via PBX utan termineras alltid direkt genom Telenors nät. På så vis säkerställs att exempelvis HSCSD (höghastighetsdata) fungerar även för Mobil Anknytning. Särskilda kortnummer för Telenor-tjänster För åtkomst till vissa tjänster i Telenors nät via särskilda kortnummer måste numret inledas med *. Detta innebär att samtalet inte styrs till PBX utan hanteras direkt i Telenors nät. Följande tjänster/kortnummer kan nås från Mobil Anknytning genom att slå * före numret: kundtjänst 222, Eurovoice 888, Mobil Anknytning 325, Nummerupplysning 228 och Tvillingkort 333. Samhälls viktiga tjänster (11414,1177) PTS har reserverat ett antal kortnummer utanför E.164 standarden, och Detta innebär att och 1177 inte kommer att skickas till PBX för inloggad Mobil Anknytning utan dessa kommer att skickas till respektive geografiska destination beroende på var man befinner sig när samtalet görs. Det kan komma fler liknande servicenummer över tiden i 114 XY och 117X serierna varför anknytningar i dessa serier inte bör användas pga. nummerkonflikt.

7 Beskrivning Öppen 7 (24)

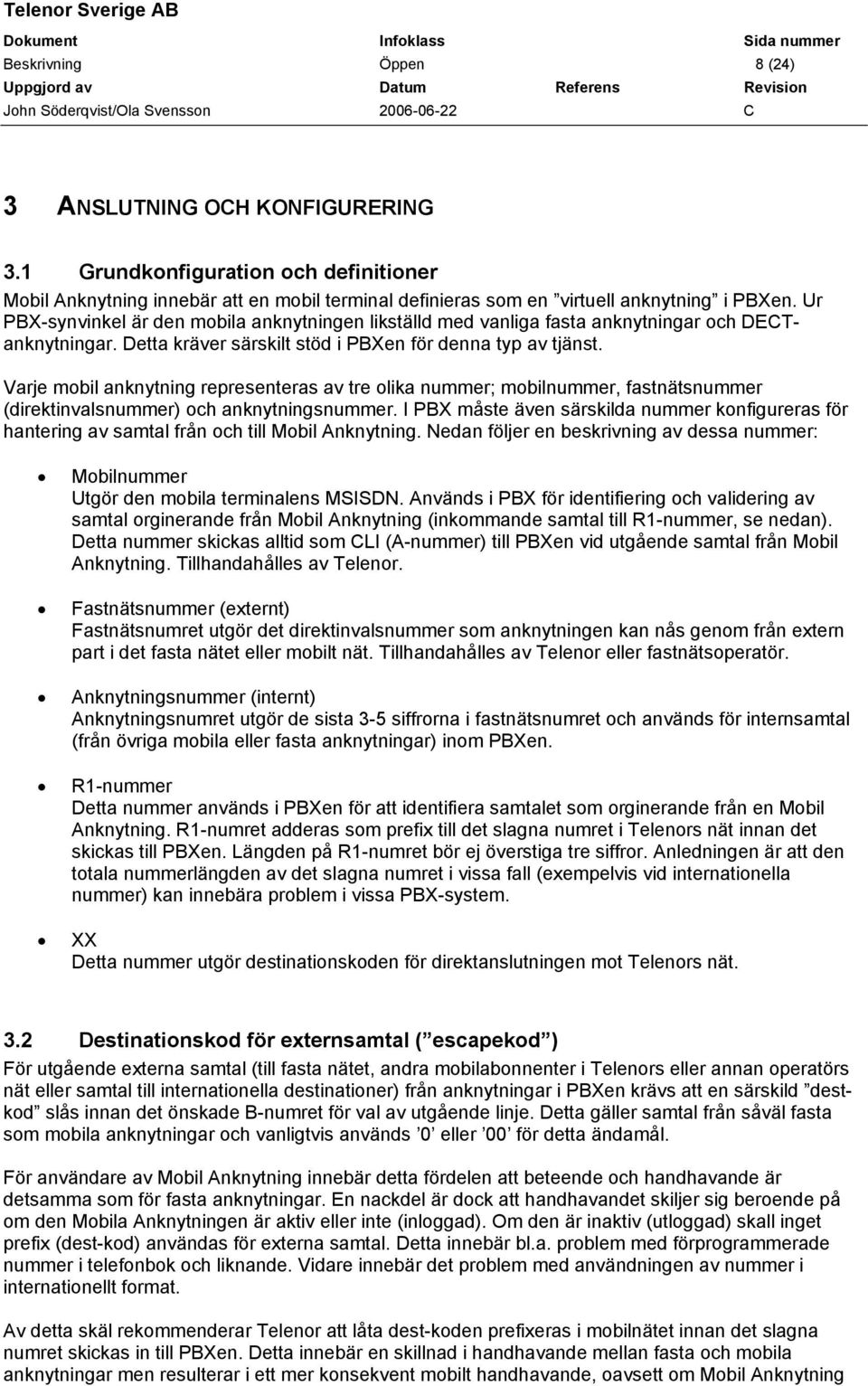

8 Beskrivning Öppen 8 (24) 3 ANSLUTNING OCH KONFIGURERING 3.1 Grundkonfiguration och definitioner Mobil Anknytning innebär att en mobil terminal definieras som en virtuell anknytning i PBXen. Ur PBX-synvinkel är den mobila anknytningen likställd med vanliga fasta anknytningar och DECTanknytningar. Detta kräver särskilt stöd i PBXen för denna typ av tjänst. Varje mobil anknytning representeras av tre olika nummer; mobilnummer, fastnätsnummer (direktinvalsnummer) och anknytningsnummer. I PBX måste även särskilda nummer konfigureras för hantering av samtal från och till Mobil Anknytning. Nedan följer en beskrivning av dessa nummer: Mobilnummer Utgör den mobila terminalens MSISDN. Används i PBX för identifiering och validering av samtal orginerande från Mobil Anknytning (inkommande samtal till R1-nummer, se nedan). Detta nummer skickas alltid som CLI (A-nummer) till PBXen vid utgående samtal från Mobil Anknytning. Tillhandahålles av Telenor. Fastnätsnummer (externt) Fastnätsnumret utgör det direktinvalsnummer som anknytningen kan nås genom från extern part i det fasta nätet eller mobilt nät. Tillhandahålles av Telenor eller fastnätsoperatör. Anknytningsnummer (internt) Anknytningsnumret utgör de sista 3-5 siffrorna i fastnätsnumret och används för internsamtal (från övriga mobila eller fasta anknytningar) inom PBXen. R1-nummer Detta nummer används i PBXen för att identifiera samtalet som orginerande från en Mobil Anknytning. R1-numret adderas som prefix till det slagna numret i Telenors nät innan det skickas till PBXen. Längden på R1-numret bör ej överstiga tre siffror. Anledningen är att den totala nummerlängden av det slagna numret i vissa fall (exempelvis vid internationella nummer) kan innebära problem i vissa PBX-system. XX Detta nummer utgör destinationskoden för direktanslutningen mot Telenors nät. 3.2 Destinationskod för externsamtal ( escapekod ) För utgående externa samtal (till fasta nätet, andra mobilabonnenter i Telenors eller annan operatörs nät eller samtal till internationella destinationer) från anknytningar i PBXen krävs att en särskild destkod slås innan det önskade B-numret för val av utgående linje. Detta gäller samtal från såväl fasta som mobila anknytningar och vanligtvis används 0 eller 00 för detta ändamål. För användare av Mobil Anknytning innebär detta fördelen att beteende och handhavande är detsamma som för fasta anknytningar. En nackdel är dock att handhavandet skiljer sig beroende på om den Mobila Anknytningen är aktiv eller inte (inloggad). Om den är inaktiv (utloggad) skall inget prefix (dest-kod) användas för externa samtal. Detta innebär bl.a. problem med förprogrammerade nummer i telefonbok och liknande. Vidare innebär det problem med användningen av nummer i internationellt format. Av detta skäl rekommenderar Telenor att låta dest-koden prefixeras i mobilnätet innan det slagna numret skickas in till PBXen. Detta innebär en skillnad i handhavande mellan fasta och mobila anknytningar men resulterar i ett mer konsekvent mobilt handhavande, oavsett om Mobil Anknytning

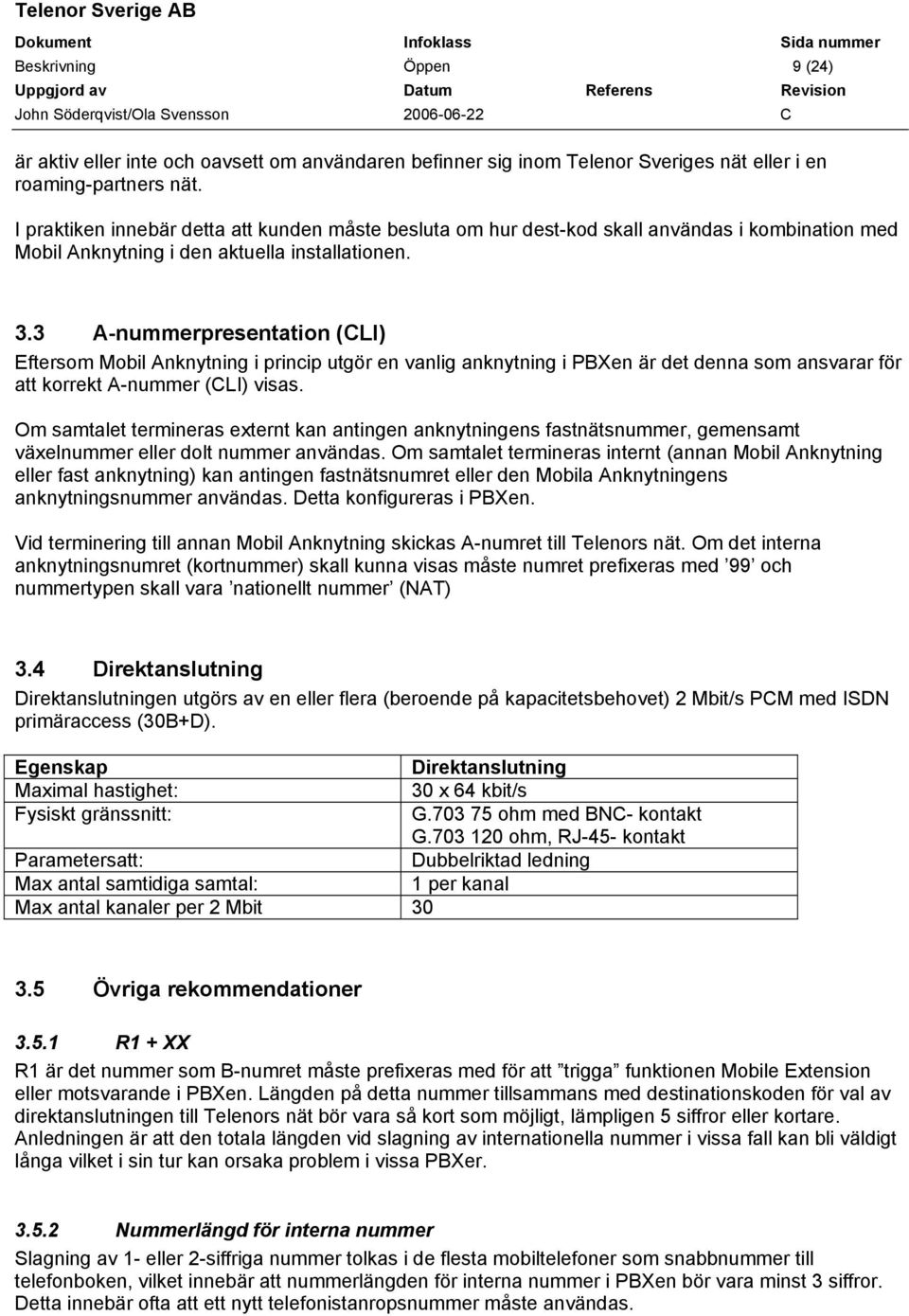

9 Beskrivning Öppen 9 (24) är aktiv eller inte och oavsett om användaren befinner sig inom Telenor Sveriges nät eller i en roaming-partners nät. I praktiken innebär detta att kunden måste besluta om hur dest-kod skall användas i kombination med Mobil Anknytning i den aktuella installationen. 3.3 A-nummerpresentation (CLI) Eftersom Mobil Anknytning i princip utgör en vanlig anknytning i PBXen är det denna som ansvarar för att korrekt A-nummer (CLI) visas. Om samtalet termineras externt kan antingen anknytningens fastnätsnummer, gemensamt växelnummer eller dolt nummer användas. Om samtalet termineras internt (annan Mobil Anknytning eller fast anknytning) kan antingen fastnätsnumret eller den Mobila Anknytningens anknytningsnummer användas. Detta konfigureras i PBXen. Vid terminering till annan Mobil Anknytning skickas A-numret till Telenors nät. Om det interna anknytningsnumret (kortnummer) skall kunna visas måste numret prefixeras med 99 och nummertypen skall vara nationellt nummer (NAT) 3.4 Direktanslutning Direktanslutningen utgörs av en eller flera (beroende på kapacitetsbehovet) 2 Mbit/s PCM med ISDN primäraccess (30B+D). Egenskap Direktanslutning Maximal hastighet: 30 x 64 kbit/s Fysiskt gränssnitt: G ohm med BNC- kontakt G ohm, RJ-45- kontakt Parametersatt: Dubbelriktad ledning Max antal samtidiga samtal: 1 per kanal Max antal kanaler per 2 Mbit Övriga rekommendationer R1 + XX R1 är det nummer som B-numret måste prefixeras med för att trigga funktionen Mobile Extension eller motsvarande i PBXen. Längden på detta nummer tillsammans med destinationskoden för val av direktanslutningen till Telenors nät bör vara så kort som möjligt, lämpligen 5 siffror eller kortare. Anledningen är att den totala längden vid slagning av internationella nummer i vissa fall kan bli väldigt långa vilket i sin tur kan orsaka problem i vissa PBXer Nummerlängd för interna nummer Slagning av 1- eller 2-siffriga nummer tolkas i de flesta mobiltelefoner som snabbnummer till telefonboken, vilket innebär att nummerlängden för interna nummer i PBXen bör vara minst 3 siffror. Detta innebär ofta att ett nytt telefonistanropsnummer måste användas.

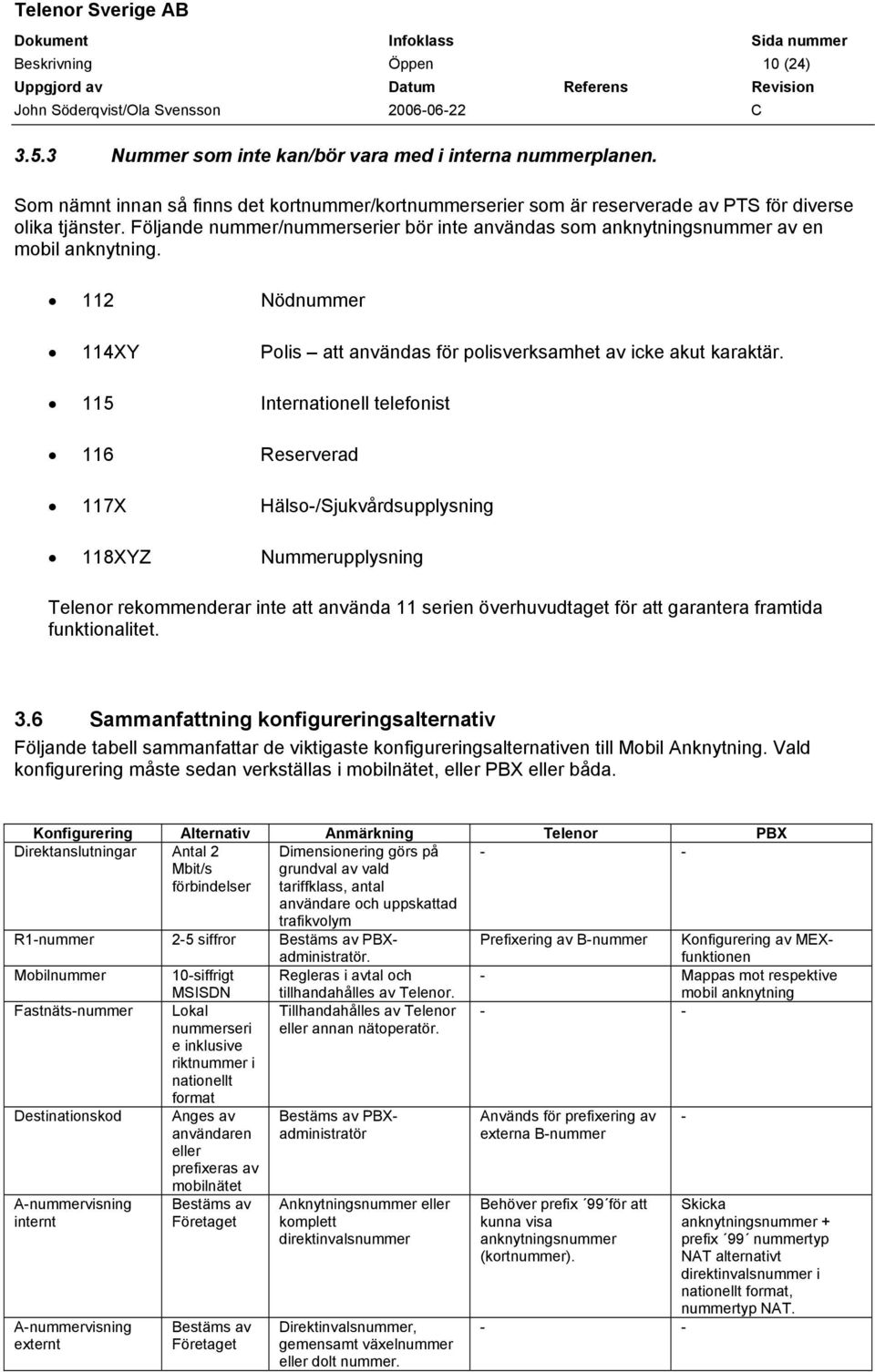

10 Beskrivning Öppen 10 (24) Nummer som inte kan/bör vara med i interna nummerplanen. Som nämnt innan så finns det kortnummer/kortnummerserier som är reserverade av PTS för diverse olika tjänster. Följande nummer/nummerserier bör inte användas som anknytningsnummer av en mobil anknytning. 112 Nödnummer 114XY Polis att användas för polisverksamhet av icke akut karaktär. 115 Internationell telefonist 116 Reserverad 117X Hälso-/Sjukvårdsupplysning 118XYZ Nummerupplysning Telenor rekommenderar inte att använda 11 serien överhuvudtaget för att garantera framtida funktionalitet. 3.6 Sammanfattning konfigureringsalternativ Följande tabell sammanfattar de viktigaste konfigureringsalternativen till Mobil Anknytning. Vald konfigurering måste sedan verkställas i mobilnätet, eller PBX eller båda. Konfigurering Alternativ Anmärkning Telenor PBX Direktanslutningar Antal 2 Dimensionering görs på - - Mbit/s förbindelser grundval av vald tariffklass, antal användare och uppskattad trafikvolym R1-nummer 2-5 siffror Bestäms av PBXadministratör. Prefixering av B-nummer Konfigurering av MEXfunktionen Mobilnummer 10-siffrigt MSISDN Regleras i avtal och tillhandahålles av Telenor. - Mappas mot respektive mobil anknytning Fastnäts-nummer Destinationskod A-nummervisning internt A-nummervisning externt Lokal nummerseri e inklusive riktnummer i nationellt format Anges av användaren eller prefixeras av mobilnätet Bestäms av Företaget Bestäms av Företaget Tillhandahålles av Telenor eller annan nätoperatör. Bestäms av PBXadministratör Anknytningsnummer eller komplett direktinvalsnummer Direktinvalsnummer, gemensamt växelnummer eller dolt nummer. - - Används för prefixering av externa B-nummer Behöver prefix 99 för att kunna visa anknytningsnummer (kortnummer) Skicka anknytningsnummer + prefix 99 nummertyp NAT alternativt direktinvalsnummer i nationellt format, nummertyp NAT.

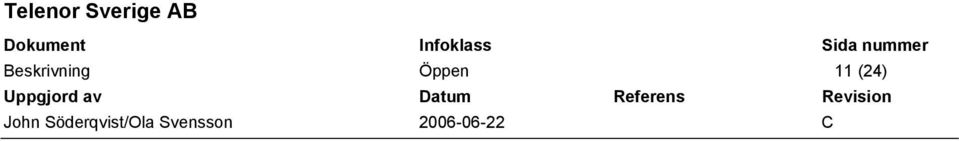

11 Beskrivning Öppen 11 (24)

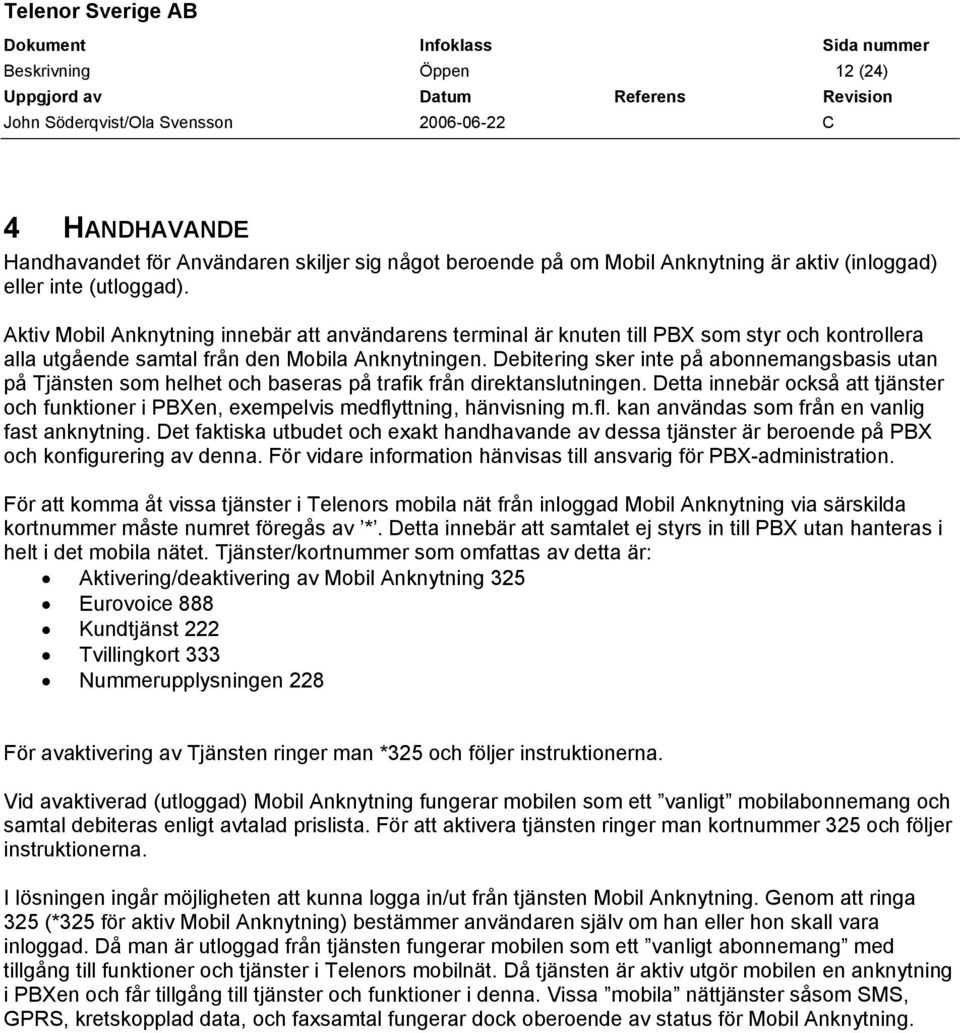

12 Beskrivning Öppen 12 (24) 4 HANDHAVANDE Handhavandet för Användaren skiljer sig något beroende på om Mobil Anknytning är aktiv (inloggad) eller inte (utloggad). Aktiv Mobil Anknytning innebär att användarens terminal är knuten till PBX som styr och kontrollera alla utgående samtal från den Mobila Anknytningen. Debitering sker inte på abonnemangsbasis utan på Tjänsten som helhet och baseras på trafik från direktanslutningen. Detta innebär också att tjänster och funktioner i PBXen, exempelvis medflyttning, hänvisning m.fl. kan användas som från en vanlig fast anknytning. Det faktiska utbudet och exakt handhavande av dessa tjänster är beroende på PBX och konfigurering av denna. För vidare information hänvisas till ansvarig för PBX-administration. För att komma åt vissa tjänster i Telenors mobila nät från inloggad Mobil Anknytning via särskilda kortnummer måste numret föregås av *. Detta innebär att samtalet ej styrs in till PBX utan hanteras i helt i det mobila nätet. Tjänster/kortnummer som omfattas av detta är: Aktivering/deaktivering av Mobil Anknytning 325 Eurovoice 888 Kundtjänst 222 Tvillingkort 333 Nummerupplysningen 228 För avaktivering av Tjänsten ringer man *325 och följer instruktionerna. Vid avaktiverad (utloggad) Mobil Anknytning fungerar mobilen som ett vanligt mobilabonnemang och samtal debiteras enligt avtalad prislista. För att aktivera tjänsten ringer man kortnummer 325 och följer instruktionerna. I lösningen ingår möjligheten att kunna logga in/ut från tjänsten Mobil Anknytning. Genom att ringa 325 (*325 för aktiv Mobil Anknytning) bestämmer användaren själv om han eller hon skall vara inloggad. Då man är utloggad från tjänsten fungerar mobilen som ett vanligt abonnemang med tillgång till funktioner och tjänster i Telenors mobilnät. Då tjänsten är aktiv utgör mobilen en anknytning i PBXen och får tillgång till tjänster och funktioner i denna. Vissa mobila nättjänster såsom SMS, GPRS, kretskopplad data, och faxsamtal fungerar dock oberoende av status för Mobil Anknytning.

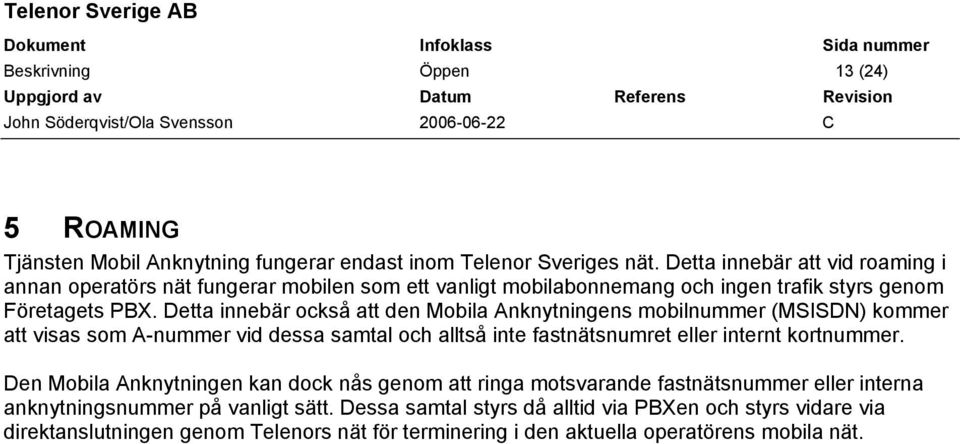

13 Beskrivning Öppen 13 (24) 5 ROAMING Tjänsten Mobil Anknytning fungerar endast inom Telenor Sveriges nät. Detta innebär att vid roaming i annan operatörs nät fungerar mobilen som ett vanligt mobilabonnemang och ingen trafik styrs genom Företagets PBX. Detta innebär också att den Mobila Anknytningens mobilnummer (MSISDN) kommer att visas som A-nummer vid dessa samtal och alltså inte fastnätsnumret eller internt kortnummer. Den Mobila Anknytningen kan dock nås genom att ringa motsvarande fastnätsnummer eller interna anknytningsnummer på vanligt sätt. Dessa samtal styrs då alltid via PBXen och styrs vidare via direktanslutningen genom Telenors nät för terminering i den aktuella operatörens mobila nät.

14 Beskrivning Öppen 14 (24) 6 INTERFERENS MED ANDRA TJÄNSTER 6.1 Delad faktura Delad Faktura är en tilläggstjänst som ger möjlighet att skilja på tjänste- respektive privatsamtal. Kunden kan koppla tjänsten delad faktura till abonnemang med Mobil Anknytning. För att ringa ett samtal med separat debitering inleds numret med *70. Samtalet kommer då inte att kopplas via företagets PBX utan hanteras helt i Telenors nät. Debitering sker enligt samma prisplan som för utloggad Mobil Anknytning och fakturering sker till den förutbestämda alternativa faktureringsadressen (vanligen användarens privata adress). När ett samtal görs med *70 kommer MSISDN att visas som a-nummer eftersom samtalet inte går via PBX. 6.2 Fax- och datasamtal (kretskopplad data/höghastighetsdata) Fax- och datasamtal styrs aldrig via PBXen utan termineras alltid genom Telenors nät. Detta innebär att höghastighetsdata (HSCSD) fungerar även för Mobila Anknytningar. Även inkommande fax- och datasamtal (om särskilda nummer för detta finns knutet till abonnemanget) styrs alltid direkt till respektive terminal utan att kopplas via PBX. 6.3 Tvillingkort Om tvillingkort används på abonnemang med Mobil Anknytning fungerar endast det aktiva kortet som Mobil Anknytning. Tjänsten finns således ej på det passiva kortet, vilket innebär att utgående samtal från detta kort inte styrs via PBX utan kopplas och debiteras som ett vanligt mobilorginerande samtal.

15 Beskrivning Öppen 15 (24) 7 TRAFIKFALL 7.1 Mobil Anknytning Mobil Anknytning Mobil anknytning nås genom att slå motsvarande anknytningsnummer i internt format från den uppringande mobila anknytningen. Samtalet styrs via direktanslutningen till PBX som terminerar samtalet till den sökta mobila anknytningen via direktanslutningen tillbaka till Telenors nät. A-nummer presenteras som internt kortnummer eller komplett fastnätsnummer beroende på konfigurering i PBX. Slaget nummer: Visat A-nummer: 4532 eller PLMN PSTN Figur 1: Mobil Anknytning till Mobil Anknytning Definition Skickat nummer Nummertyp (TON) A-nummer VFE - PBX 709 NAT B-nummer VFE - PBX R UNK A-nummer PBX VFE (om NAT kortnummer används) A-nummer PBX VFE (om 455 NAT kortnummer INTE används) A-nummer PBX VFE (om 4532 UNK kortnummer INTE används, nummer kompletteras av VFE) B-nummer PBX VFE 709 NAT

16 Beskrivning Öppen 16 (24) 7.2 Mobil Anknytning Intern Anknytning Intern anknytning nås genom att slå motsvarande anknytningsnummer i internt format från den uppringande mobila anknytningen. Samtalet styrs via direktanslutningen till PBX som terminerar samtalet till den sökta interna anknytningen. A-nummer presenteras som internt kortnummer eller komplett fastnätsnummer beroende på konfigurering i PBX. Slaget nummer: Visat A-nummer: 4532 eller 0455 PLMN PSTN Figur 2: Mobil Anknytning till intern anknytning Definition Skickat nummer Nummertyp (TON) A-nummer VFE - PBX 709 NAT B-nummer VFE - PBX R UNK

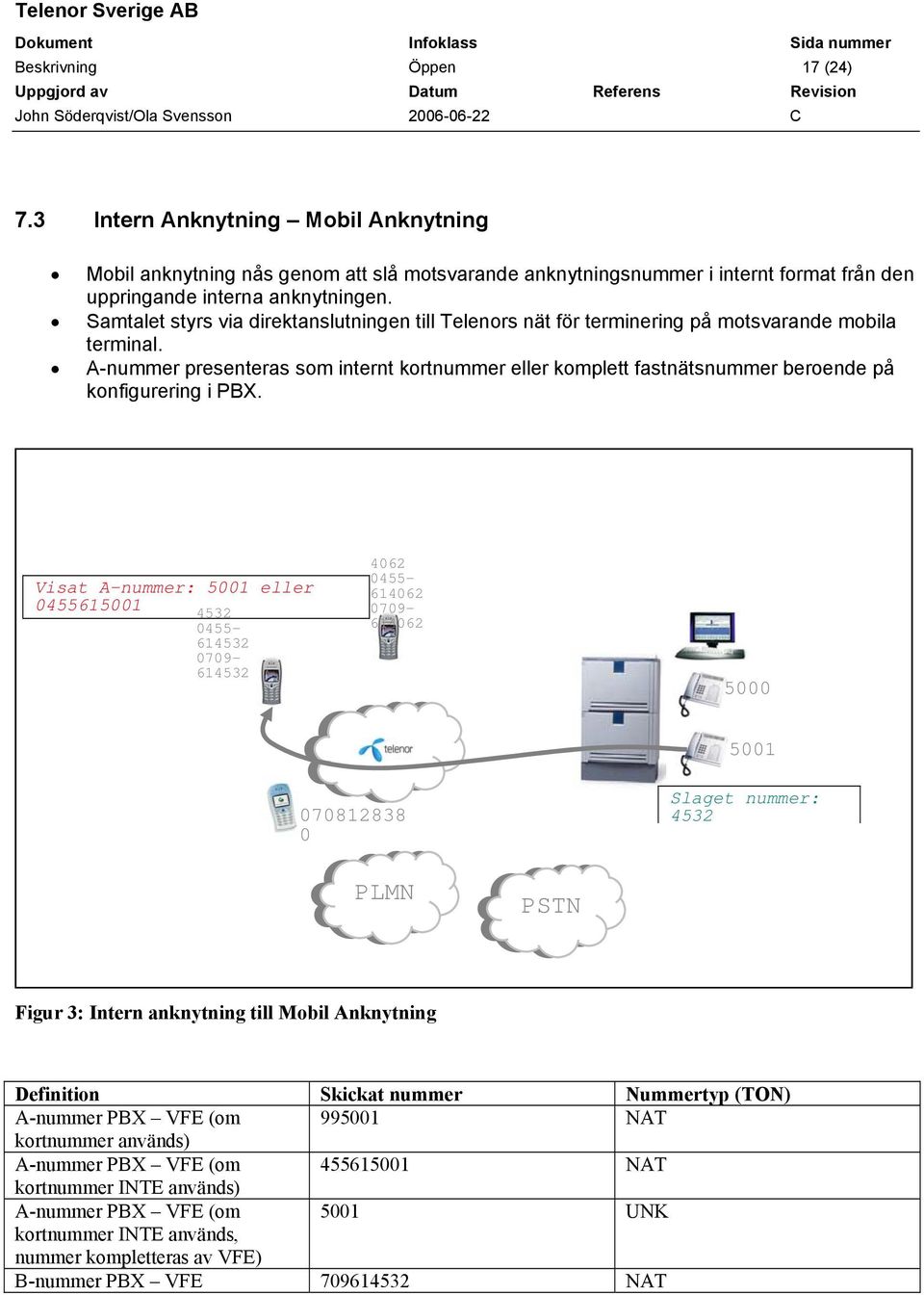

17 Beskrivning Öppen 17 (24) 7.3 Intern Anknytning Mobil Anknytning Mobil anknytning nås genom att slå motsvarande anknytningsnummer i internt format från den uppringande interna anknytningen. Samtalet styrs via direktanslutningen till Telenors nät för terminering på motsvarande mobila terminal. A-nummer presenteras som internt kortnummer eller komplett fastnätsnummer beroende på konfigurering i PBX. Visat A-nummer: 5001 eller Slaget nummer: 4532 PLMN PSTN Figur 3: Intern anknytning till Mobil Anknytning Definition Skickat nummer Nummertyp (TON) A-nummer PBX VFE (om NAT kortnummer används) A-nummer PBX VFE (om NAT kortnummer INTE används) A-nummer PBX VFE (om 5001 UNK kortnummer INTE används, nummer kompletteras av VFE) B-nummer PBX VFE 709 NAT

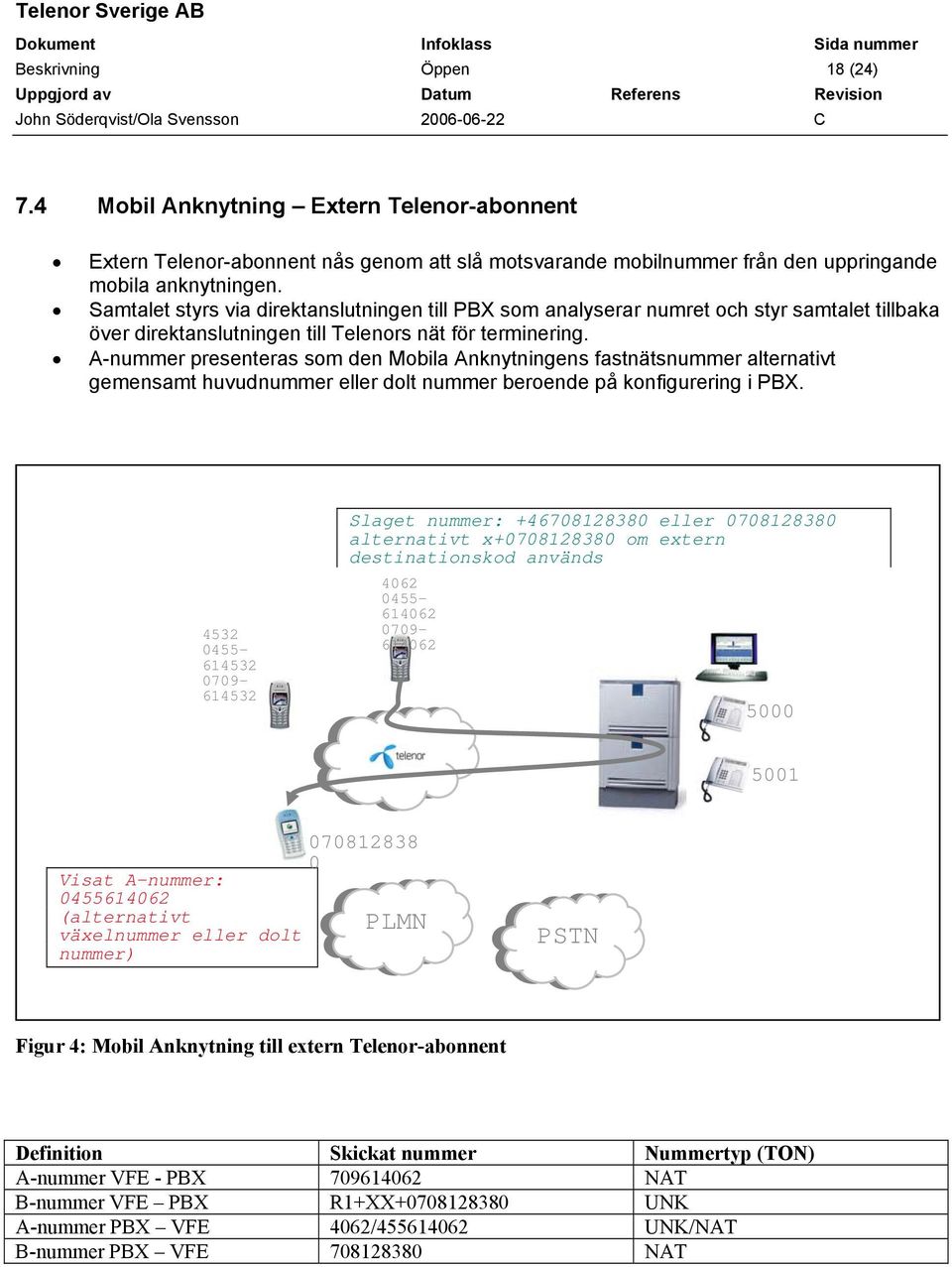

18 Beskrivning Öppen 18 (24) 7.4 Mobil Anknytning Extern Telenor-abonnent Extern Telenor-abonnent nås genom att slå motsvarande mobilnummer från den uppringande mobila anknytningen. Samtalet styrs via direktanslutningen till PBX som analyserar numret och styr samtalet tillbaka över direktanslutningen till Telenors nät för terminering. A-nummer presenteras som den Mobila Anknytningens fastnätsnummer alternativt gemensamt huvudnummer eller dolt nummer beroende på konfigurering i PBX Slaget nummer: eller alternativt x om extern destinationskod används Visat A-nummer: 0455 (alternativt växelnummer eller dolt nummer) PLMN PSTN Figur 4: Mobil Anknytning till extern Telenor-abonnent Definition Skickat nummer Nummertyp (TON) A-nummer VFE - PBX 709 NAT B-nummer VFE PBX R1+XX UNK A-nummer PBX VFE 4062/455 UNK/NAT B-nummer PBX VFE NAT

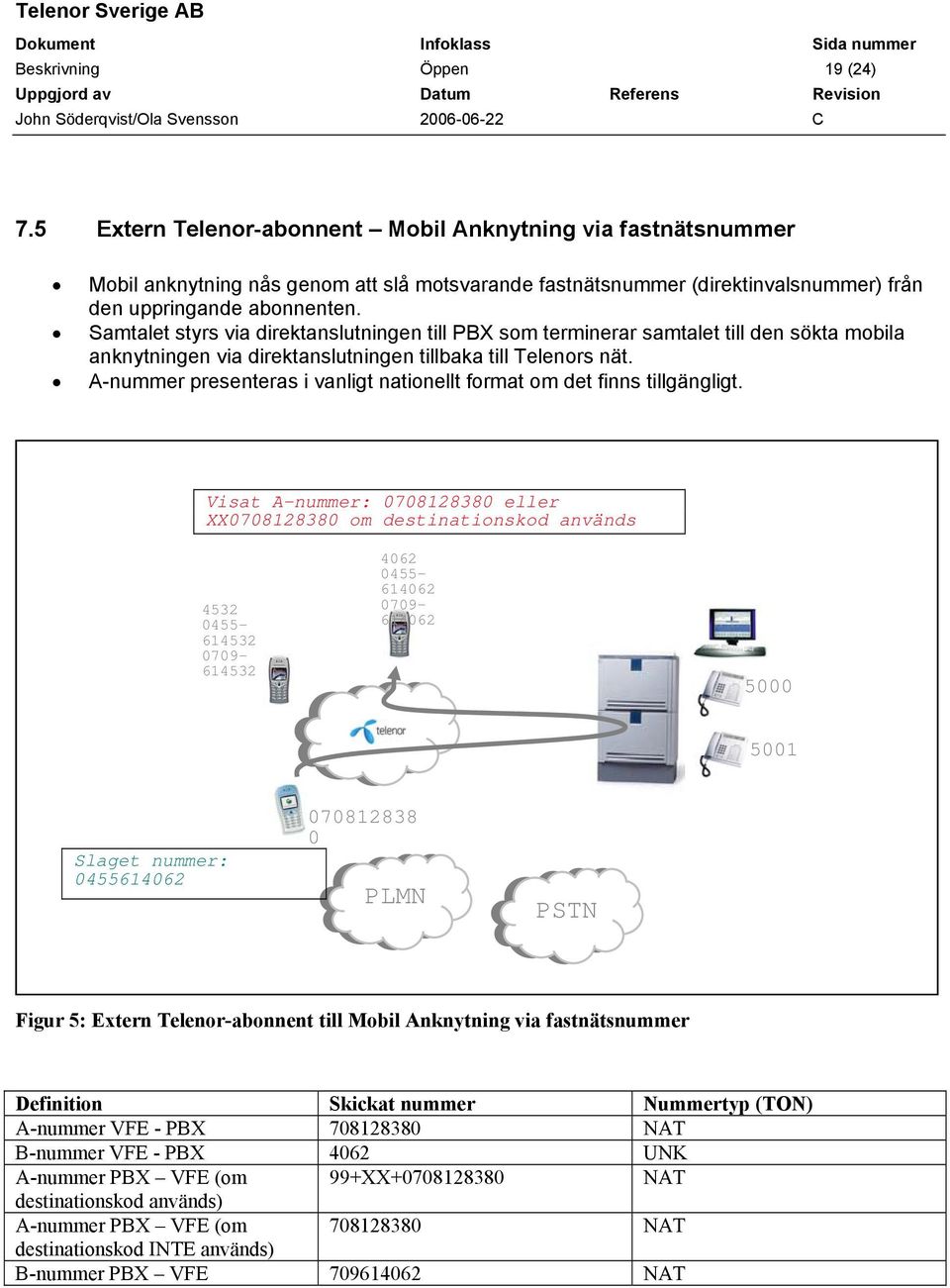

19 Beskrivning Öppen 19 (24) 7.5 Extern Telenor-abonnent Mobil Anknytning via fastnätsnummer Mobil anknytning nås genom att slå motsvarande fastnätsnummer (direktinvalsnummer) från den uppringande abonnenten. Samtalet styrs via direktanslutningen till PBX som terminerar samtalet till den sökta mobila anknytningen via direktanslutningen tillbaka till Telenors nät. A-nummer presenteras i vanligt nationellt format om det finns tillgängligt. Visat A-nummer: eller XX om destinationskod används Slaget nummer: PLMN PSTN Figur 5: Extern Telenor-abonnent till Mobil Anknytning via fastnätsnummer Definition Skickat nummer Nummertyp (TON) A-nummer VFE - PBX NAT B-nummer VFE - PBX 4062 UNK A-nummer PBX VFE (om 99+XX NAT destinationskod används) A-nummer PBX VFE (om NAT destinationskod INTE används) B-nummer PBX VFE 709 NAT

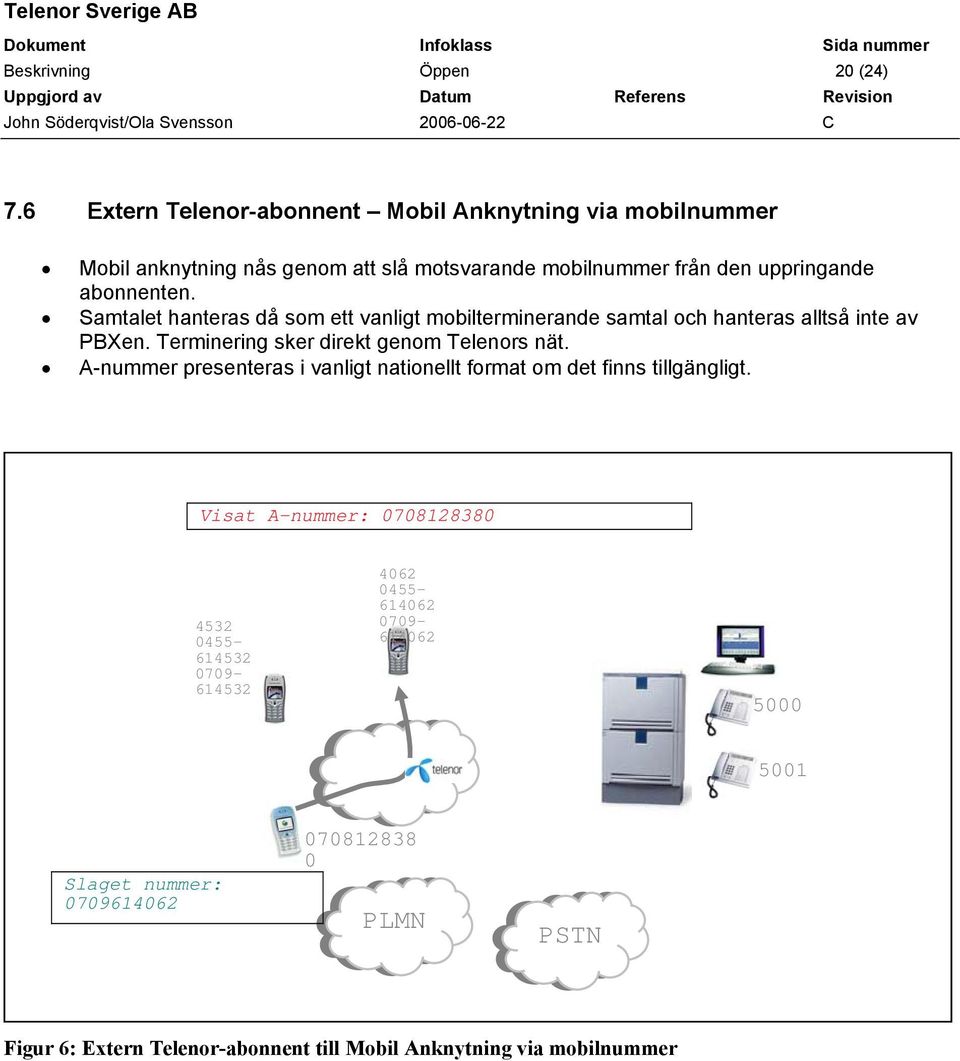

20 Beskrivning Öppen 20 (24) 7.6 Extern Telenor-abonnent Mobil Anknytning via mobilnummer Mobil anknytning nås genom att slå motsvarande mobilnummer från den uppringande abonnenten. Samtalet hanteras då som ett vanligt mobilterminerande samtal och hanteras alltså inte av PBXen. Terminering sker direkt genom Telenors nät. A-nummer presenteras i vanligt nationellt format om det finns tillgängligt. Visat A-nummer: Slaget nummer: PLMN PSTN Figur 6: Extern Telenor-abonnent till Mobil Anknytning via mobilnummer

21 Beskrivning Öppen 21 (24) 7.7 Mobil Anknytning Extern abonnent (PSTN) Extern abonnent i det fasta nätet eller abonnent i annat mobilt nät nås genom att slå motsvarande publika nummer från den uppringande mobila anknytningen. Samtalet styrs via direktanslutningen till PBX som analyserar numret och styr samtalet tillbaka över direktanslutningen till Telenors nät för terminering. A-nummer presenteras som den Mobila Anknytningens fastnätsnummer alternativt gemensamt huvudnummer eller dolt nummer beroende på konfigurering i PBX Slaget nummer: eller alternativt XX om extern destinationskod används PLMN PSTN Visat A-nummer: 0455 (alternativt växelnummer eller dolt nummer) Figur 7: Mobil Anknytning till externt nummer (klass A, B eller C) Definition Skickat nummer Nummertyp (TON) A-nummer VFE - PBX 709 NAT B-nummer VFE PBX R1+XX UNK A-nummer PBX VFE 4062/455 UNK/NAT B-nummer PBX VFE NAT

22 Beskrivning Öppen 22 (24) 7.8 Extern abonnent (PSTN) Mobil Anknytning via fastnätsnummer (fastnätsnummer tillhandahållet av Telenor) Mobil anknytning nås genom att slå motsvarande fastnätsnummer (direktinvalsnummer) i från den uppringande abonnenten. Samtalet går till Telenors nät och styrs vidare via direktanslutningen till PBX som terminerar samtalet till den sökta mobila anknytningen via direktanslutningen tillbaka till Telenors nät. A-nummer presenteras i vanligt nationellt format om det finns tillgängligt. Visat A-nummer: eller XX om destinationskod används PLMN PSTN Slaget nummer: Figur 8: Extern abonnent till Mobil Anknytning via fastnätsnummer (klass A eller B) Definition Skickat nummer Nummertyp (TON) A-nummer PSTN VFE NAT B-nummer PSTN VFE 455 NAT A-nummer VFE - PBX NAT B-nummer VFE - PBX 4062 UNK A-nummer PBX VFE (om 99+XX NAT destinationskod används) A-nummer PBX VFE (om NAT destinationskod INTE används) B-nummer PBX VFE 709 NAT

23 Beskrivning Öppen 23 (24) 7.9 Extern abonnent (PSTN) till Mobil Anknytning via fastnätsnummer (fastnätsnummer tillhandahållet av annan operatör) Mobil anknytning nås genom att slå motsvarande fastnätsnummer (direktinvalsnummer) i från den uppringande abonnenten. Samtalet går direkt till Företagets PBX som terminerar samtalet till den sökta mobila anknytningen via direktanslutningen tillbaka till Telenors nät. A-nummer presenteras i vanligt nationellt format om det finns tillgängligt. Visat A-nummer: eller XX om destinationskod används PLMN PSTN Slaget nummer: Figur 9: Extern abonnent till Mobil Anknytning via fastnätsnummer (klass C eller D) Definition Skickat nummer Nummertyp (TON) A-nummer PBX VFE (om 99+XX NAT destinationskod används) A-nummer PBX VFE (om NAT destinationskod INTE används) B-nummer PBX VFE 709 NAT

24 Beskrivning Öppen 24 (24) 7.10 Extern abonnent (PSTN) till Mobil Anknytning via mobilnummer Mobil anknytning nås genom att slå motsvarande mobilnummer från den uppringande abonnenten. Samtalet hanteras då som ett vanligt mobilterminerande samtal och hanteras alltså inte av PBXen. Terminering sker direkt genom Telenors nät. A-nummer presenteras i vanligt nationellt format om det finns tillgängligt. Visat A-nummer: PLMN PSTN Slaget nummer: Figur 10: Extern abonnent till Mobil Anknytning via mobilnummer
