Danderyds gymnasium. Programhandling. Ombyggnad av verkstad till lektionssalar Christer Klingbarg, Gunnar Åkesson, Johan Lönn

Transkript

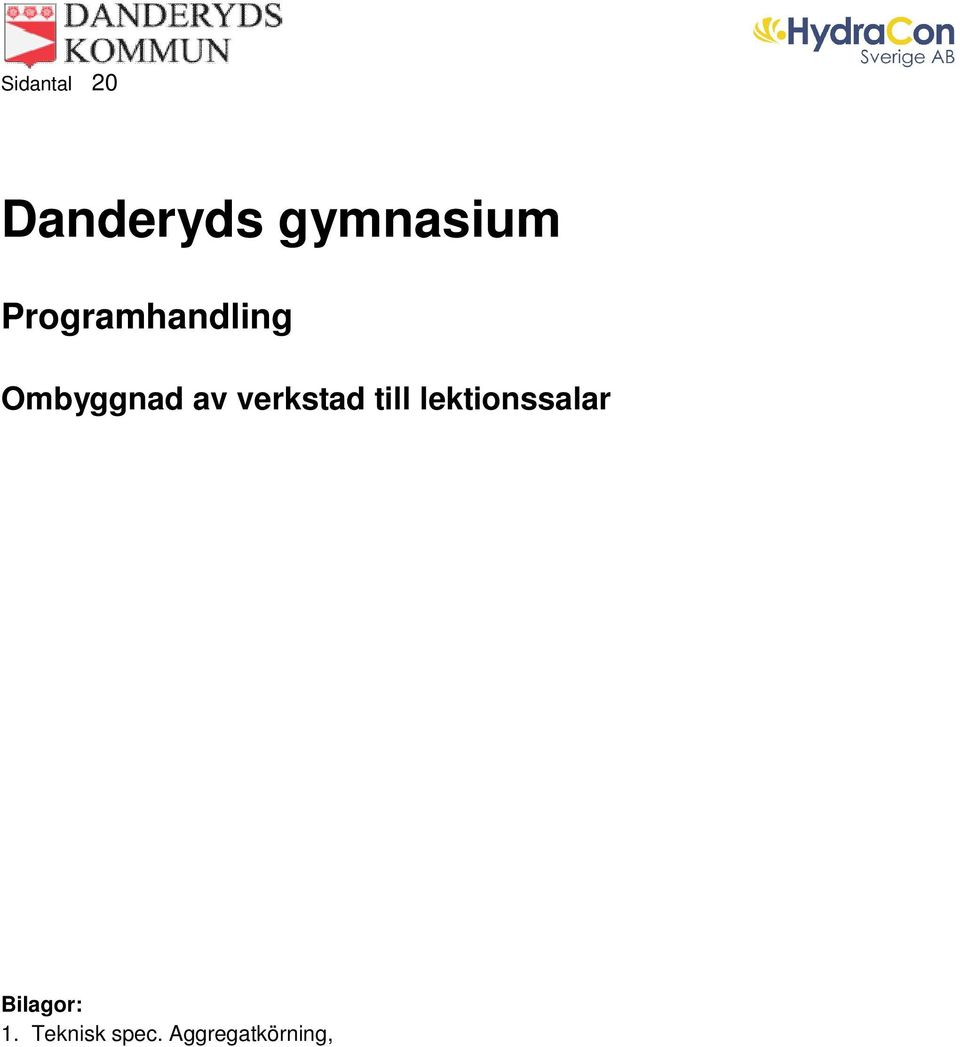

1 Sidantal 20 Programhandling Bilagor: 1. Teknisk spec. Aggregatkörning, Swegon ProUnit WISE Projekthandbok. Swegon 3. Arbetsversion Driftutrymme. SISAB 4. Programskiss, markplan 5. Programskiss, entresolplan Christer Klingbarg, Gunnar Åkesson, Johan Lönn

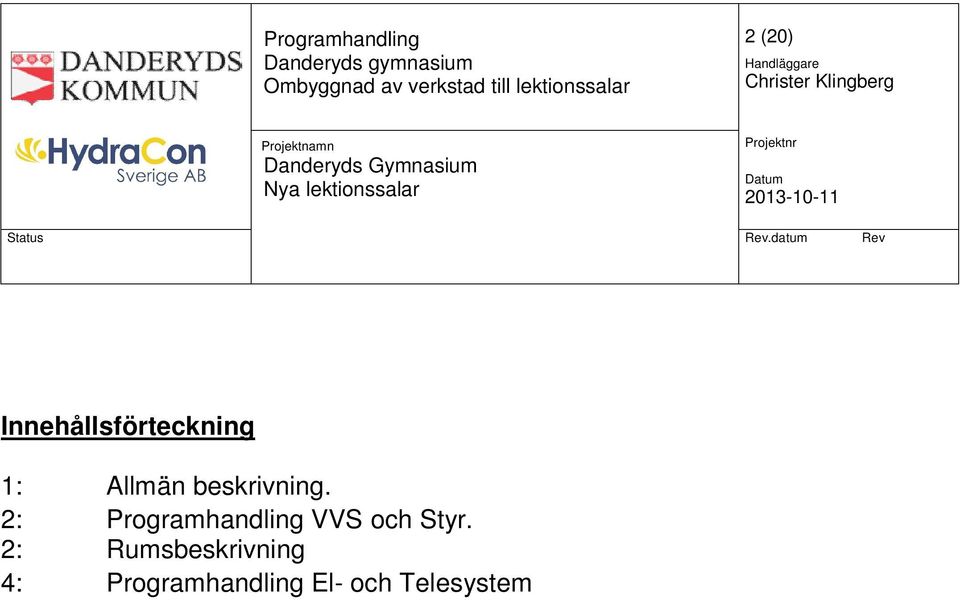

2 2 (20) Innehållsförteckning 1: Allmän beskrivning. 2: Programhandling VVS och Styr. 2: Rumsbeskrivning 4: Programhandling El- och Telesystem

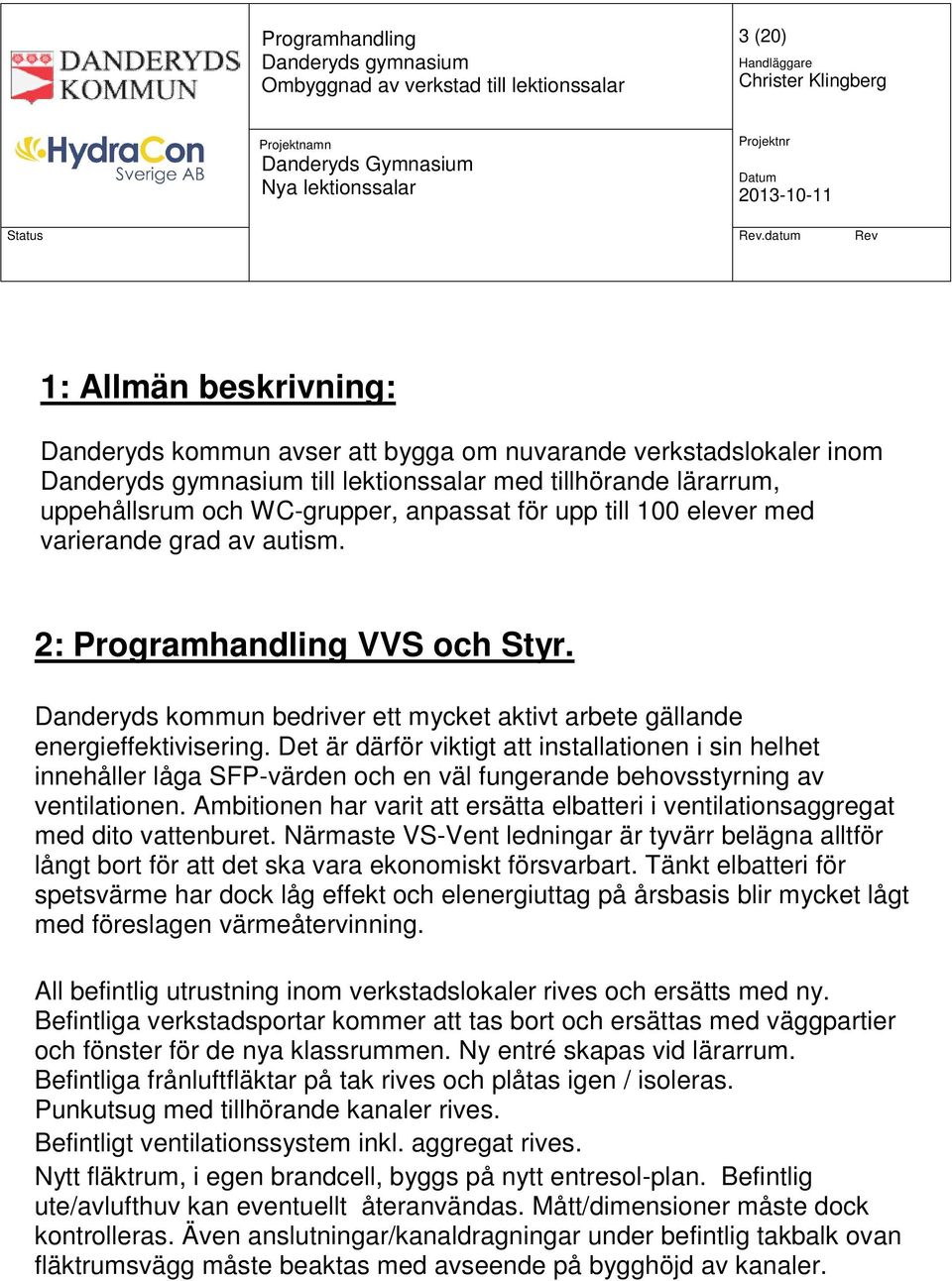

3 3 (20) 1: Allmän beskrivning: Danderyds kommun avser att bygga om nuvarande verkstadslokaler inom till lektionssalar med tillhörande lärarrum, uppehållsrum och WC-grupper, anpassat för upp till 100 elever med varierande grad av autism. 2: Programhandling VVS och Styr. Danderyds kommun bedriver ett mycket aktivt arbete gällande energieffektivisering. Det är därför viktigt att installationen i sin helhet innehåller låga SFP-värden och en väl fungerande behovsstyrning av ventilationen. Ambitionen har varit att ersätta elbatteri i ventilationsaggregat med dito vattenburet. Närmaste VS-Vent ledningar är tyvärr belägna alltför långt bort för att det ska vara ekonomiskt försvarbart. Tänkt elbatteri för spetsvärme har dock låg effekt och elenergiuttag på årsbasis blir mycket lågt med föreslagen värmeåtervinning. All befintlig utrustning inom verkstadslokaler rives och ersätts med ny. Befintliga verkstadsportar kommer att tas bort och ersättas med väggpartier och fönster för de nya klassrummen. Ny entré skapas vid lärarrum. Befintliga frånluftfläktar på tak rives och plåtas igen / isoleras. Punkutsug med tillhörande kanaler rives. Befintligt ventilationssystem inkl. aggregat rives. Nytt fläktrum, i egen brandcell, byggs på nytt entresol-plan. Befintlig ute/avlufthuv kan eventuellt återanvändas. Mått/dimensioner måste dock kontrolleras. Även anslutningar/kanaldragningar under befintlig takbalk ovan fläktrumsvägg måste beaktas med avseende på bygghöjd av kanaler.

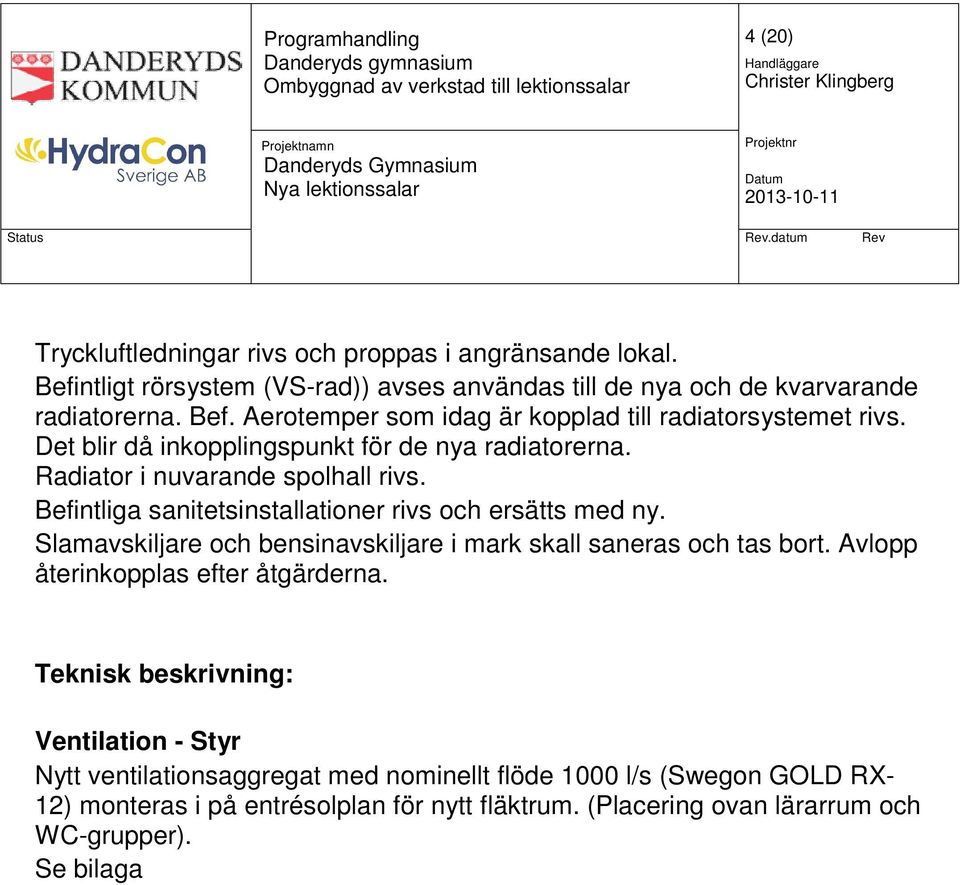

4 4 (20) Tryckluftledningar rivs och proppas i angränsande lokal. Befintligt rörsystem (VS-rad)) avses användas till de nya och de kvarvarande radiatorerna. Bef. Aerotemper som idag är kopplad till radiatorsystemet rivs. Det blir då inkopplingspunkt för de nya radiatorerna. Radiator i nuvarande spolhall rivs. Befintliga sanitetsinstallationer rivs och ersätts med ny. Slamavskiljare och bensinavskiljare i mark skall saneras och tas bort. Avlopp återinkopplas efter åtgärderna. Teknisk beskrivning: Ventilation - Styr Nytt ventilationsaggregat med nominellt flöde 1000 l/s (Swegon GOLD RX- 12) monteras i på entrésolplan för nytt fläktrum. (Placering ovan lärarrum och WC-grupper). Se bilaga aggregatkörning Nytt fläktrum skall utgöra egen brandcell EI-60. Även lektionssalar ska utgöra egna brandceller EI-60. Brandspjäll monteras i fläktrum nära omgivande väggar. Eventuell brandsektionering av resp. klassrum enligt rumsbeskrivning bygg. Branddörr till nytt fläktrum med fritt mått 1,0 m. Dimensioneringsvärden med avseende på effekter, tryck, flöden, akustik och relativ fuktighet enligt bilaga Teknisk specifikation. (Aggregatkörning) Toppmonterad anslutning av aggregat med avseende på antingen uteluft/avluft finns som alternativ. Nytt kanalsystem och tillhörande don, ljudfällor och mätdysor byggs i huvudsak ovan undertak. Belysning i aggregatdelar inkopplas på fläktrummets belysning. Systemet dimensioneras enligt Swegon SCHOOL WISE Antalet don i klassrum ska dimensioneras med avseende på dragfri

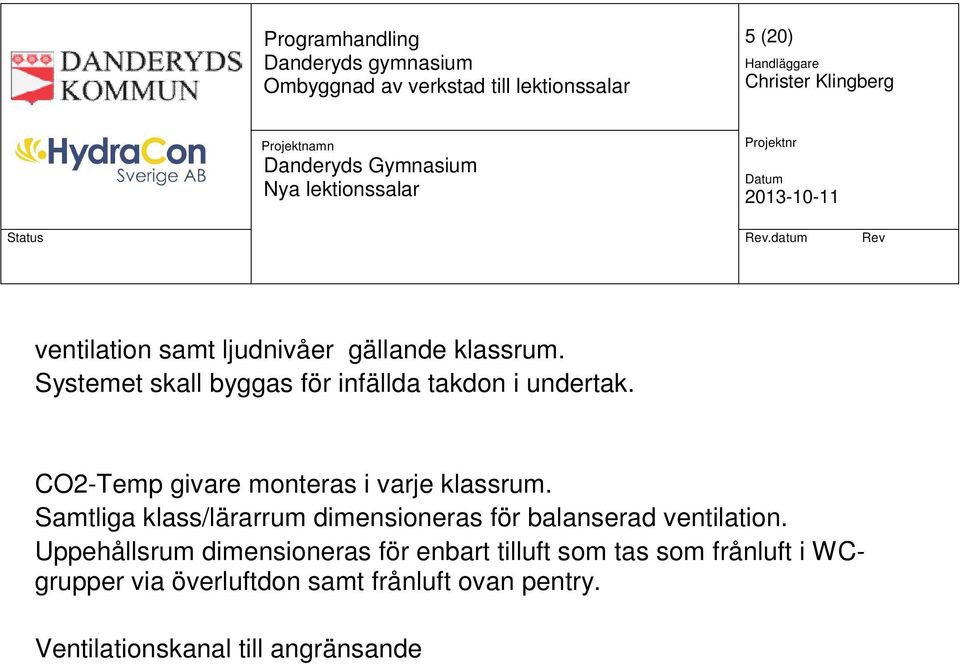

5 5 (20) ventilation samt ljudnivåer gällande klassrum. Systemet skall byggas för infällda takdon i undertak. CO2-Temp givare monteras i varje klassrum. Samtliga klass/lärarrum dimensioneras för balanserad ventilation. Uppehållsrum dimensioneras för enbart tilluft som tas som frånluft i WCgrupper via överluftdon samt frånluft ovan pentry. Ventilationskanal till angränsande teaterlokal ansluts på det nya ventilationssystemet. Rensluckor skall monteras i erfordelig omfattning. Kommunikation mellan centralenhet och rumsgivare/spjäll enligt Modbus RTU. Centralenhet skall kopplas upp till Danderyd kommuns överordnade system via Modbus-konfiguration. Se exempel nedan:

6 6 (20) VS: 3 st nya WC (varav 1 st RWC) bestyckas med porslin, Sensorblandare, spegel, papperavrivare, tvåldispenser samt erf. RWC-utrustning. VV/KV ansluts till befintliga ledningar ovan nya WC. Föravstängnings-ventiler ovan nytt undertak i respektive WC. Rörmaterial enligt senare uppgift från beställare. Avlopp ansluts via uppsågad golvränna i golv (BE) Nytt fläktrum förses med VV/KV, blandare, spolslang, slanghylla + stänkskydd. Lutning 1:100 mot golvbrunn. Plastmatta med uppvik min 10 cm. Golvbrunn som placeras i lågpunkt i fläktrum (ej under aggregatet) ansluts till nytt avlopp via slits i underliggande WC-grupp.

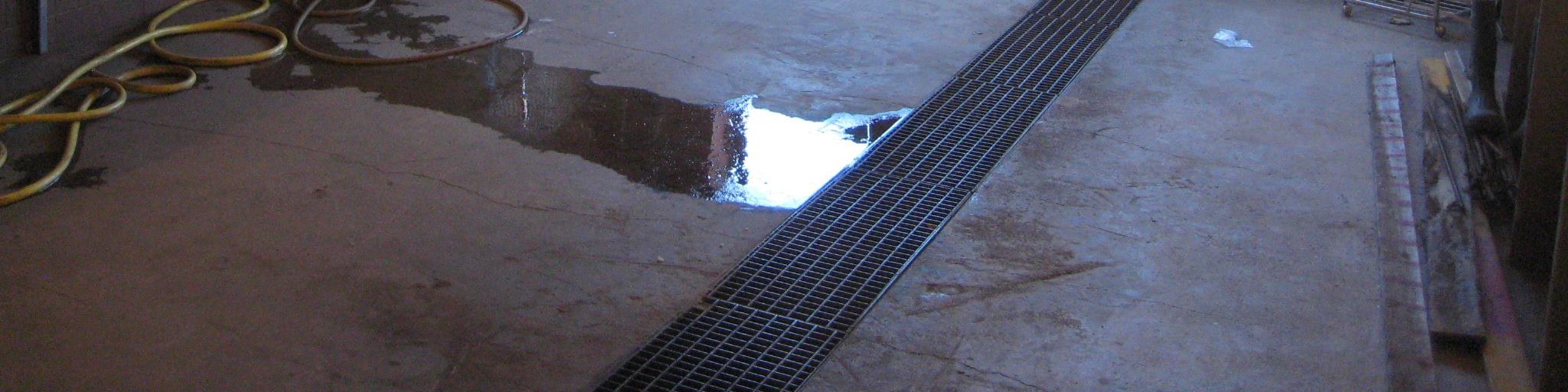

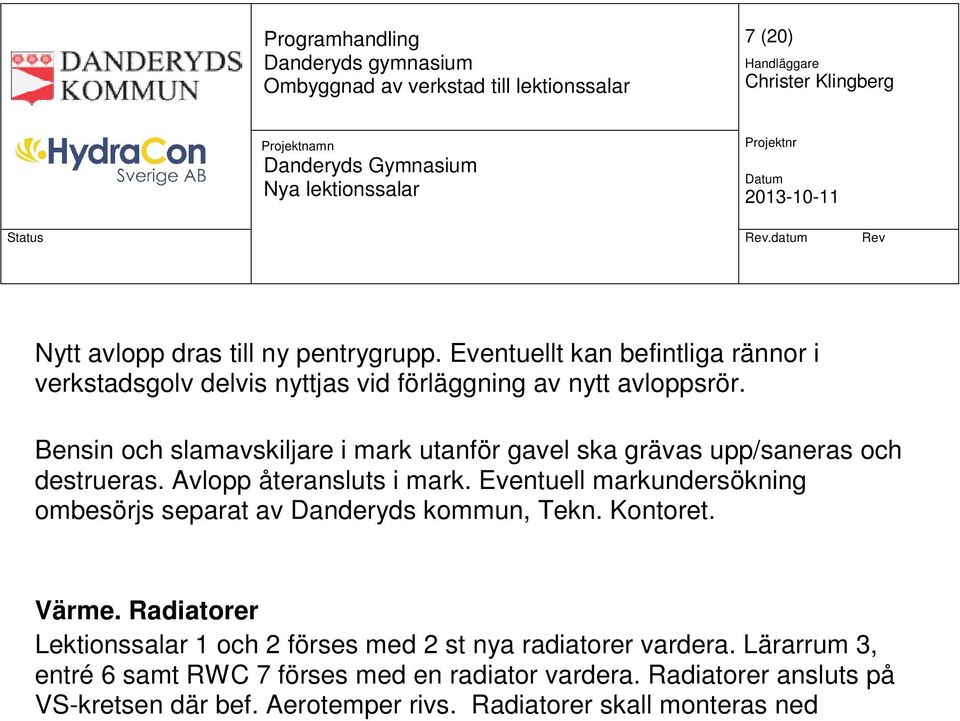

7 7 (20) Nytt avlopp dras till ny pentrygrupp. Eventuellt kan befintliga rännor i verkstadsgolv delvis nyttjas vid förläggning av nytt avloppsrör. Bensin och slamavskiljare i mark utanför gavel ska grävas upp/saneras och destrueras. Avlopp återansluts i mark. Eventuell markundersökning ombesörjs separat av Danderyds kommun, Tekn. Kontoret. Värme. Radiatorer Lektionssalar 1 och 2 förses med 2 st nya radiatorer vardera. Lärarrum 3, entré 6 samt RWC 7 förses med en radiator vardera. Radiatorer ansluts på VS-kretsen där bef. Aerotemper rivs. Radiatorer skall monteras ned vandalsäker termostat, maxinställd på 20 grader. Radiatorer modell Thermopanel TP eller motsvarande. Upplysningsbilder i befintlig utrustning:

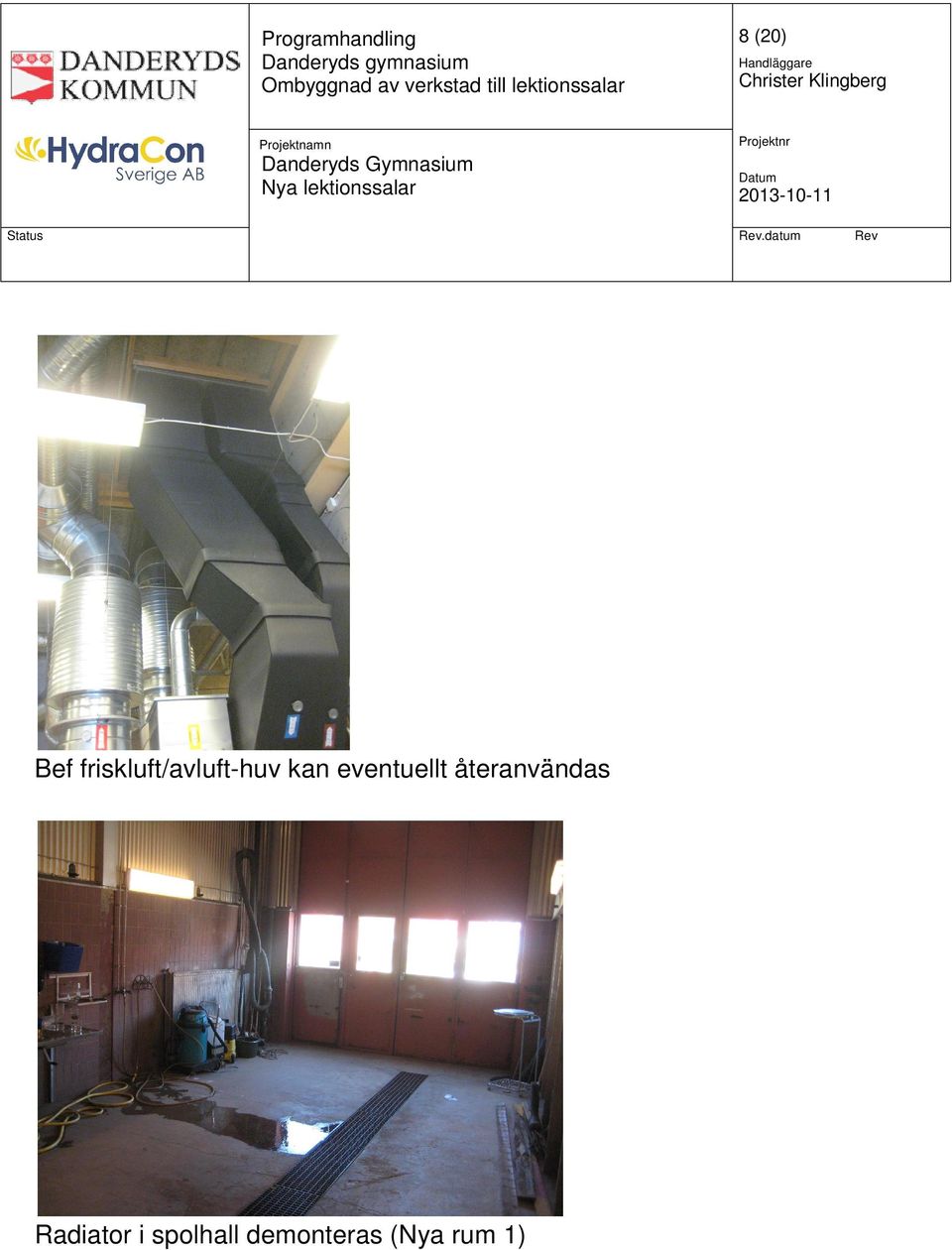

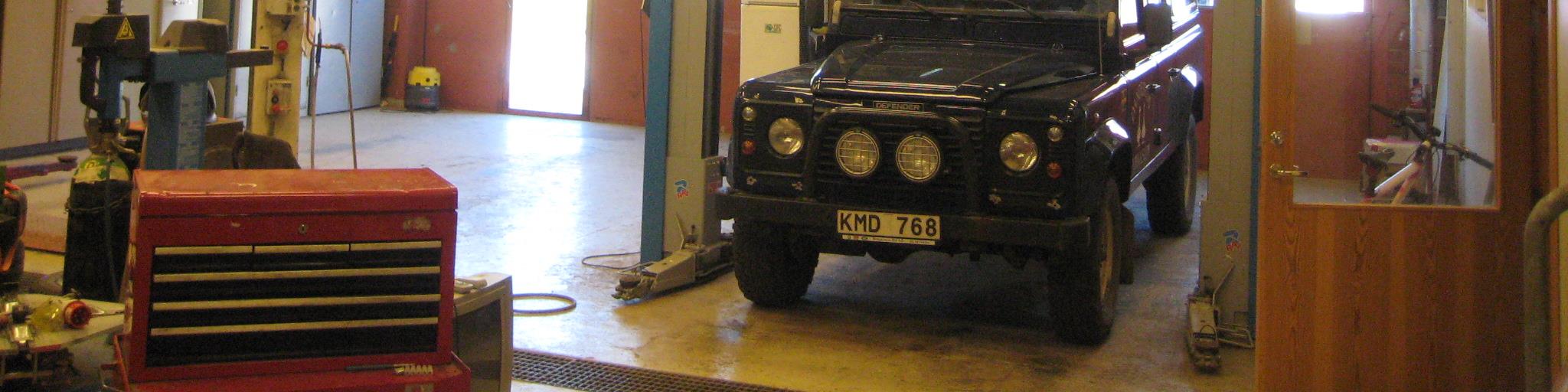

8 8 (20) Bef friskluft/avluft-huv kan eventuellt återanvändas Radiator i spolhall demonteras (Nya rum 1)

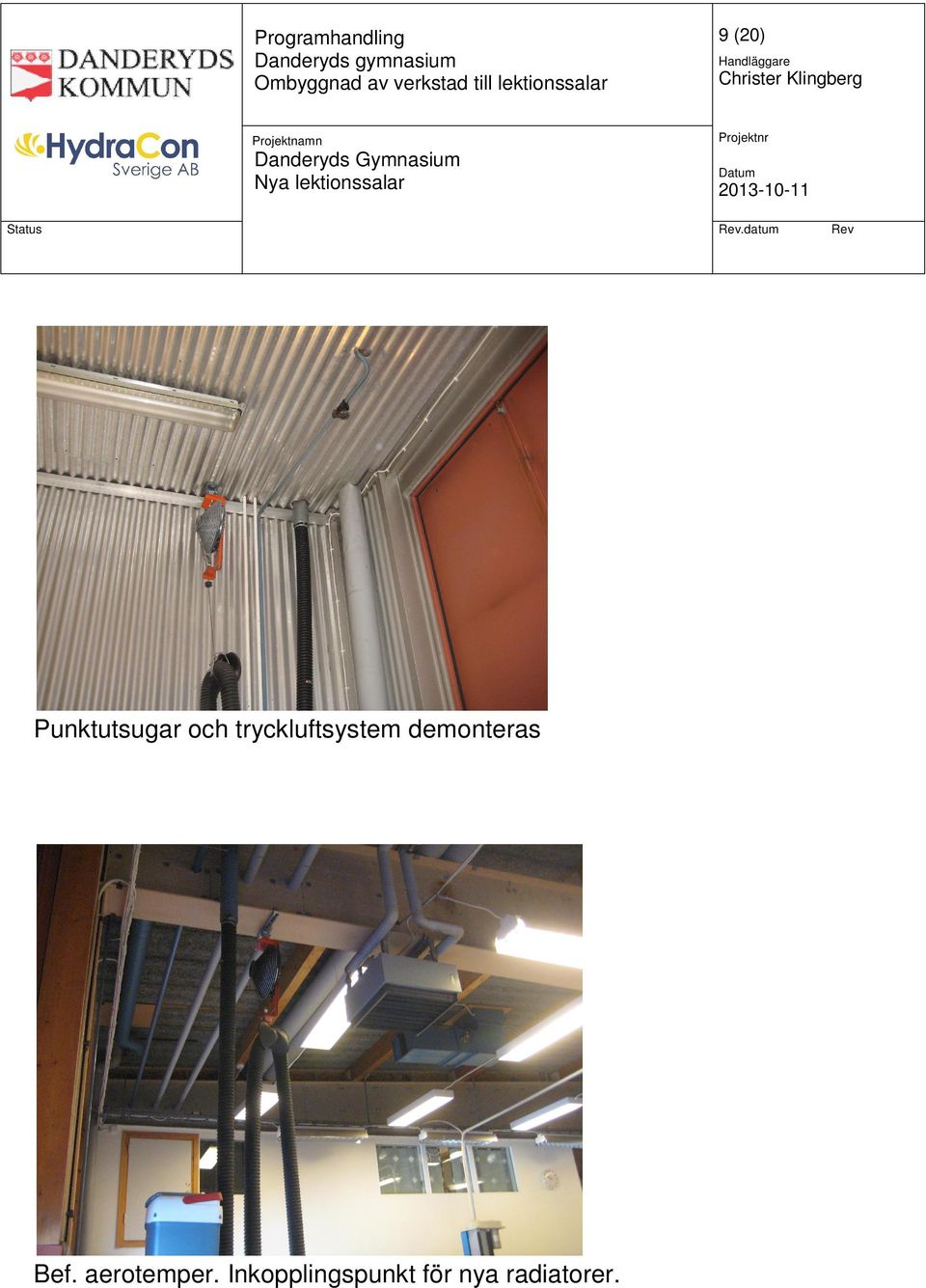

9 9 (20) Punktutsugar och tryckluftsystem demonteras Bef. aerotemper. Inkopplingspunkt för nya radiatorer.

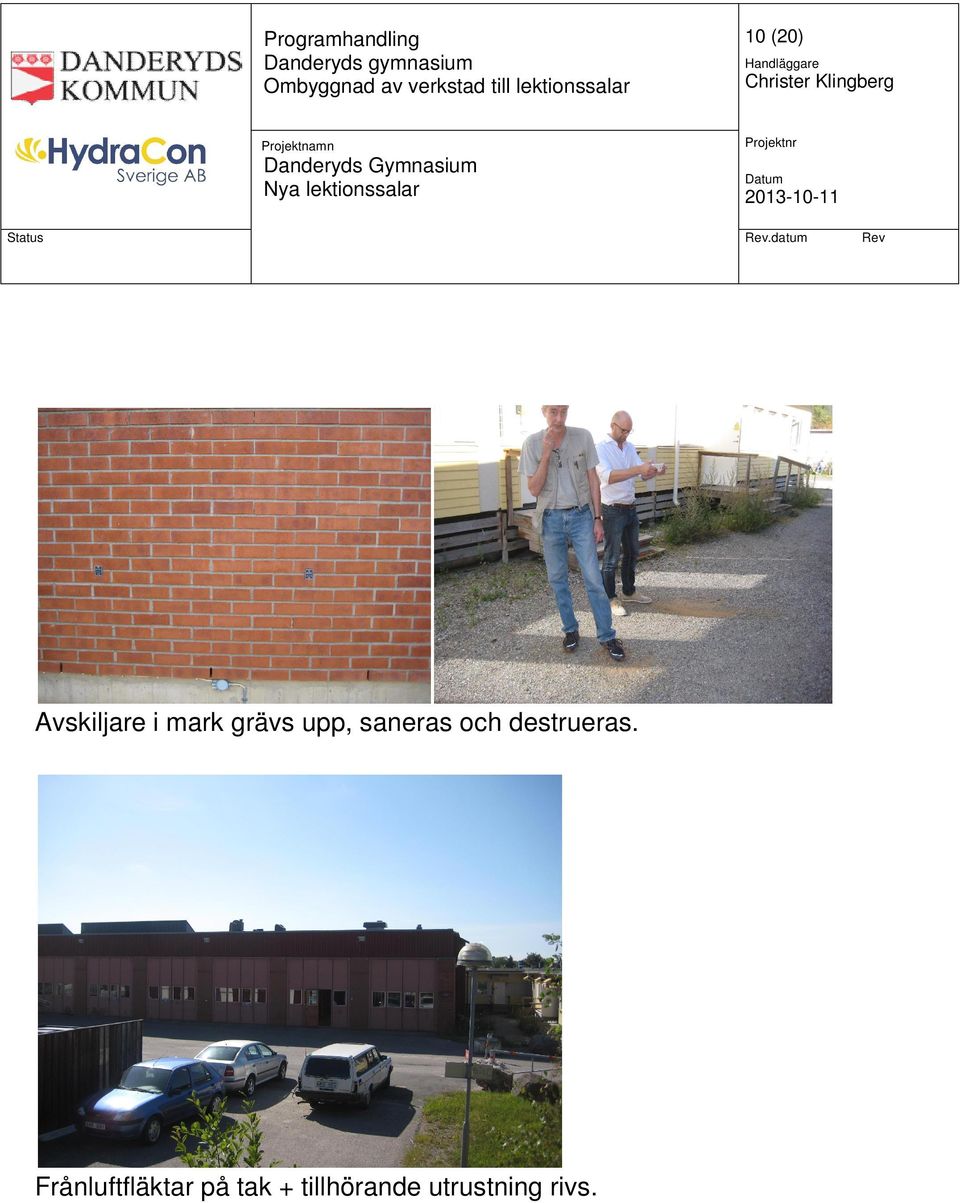

10 Programhandling 10 (20) Status Avskiljare i mark grävs upp, saneras och destrueras. Frånluftfläktar på tak + tillhörande utrustning rivs. Rev.datum Rev

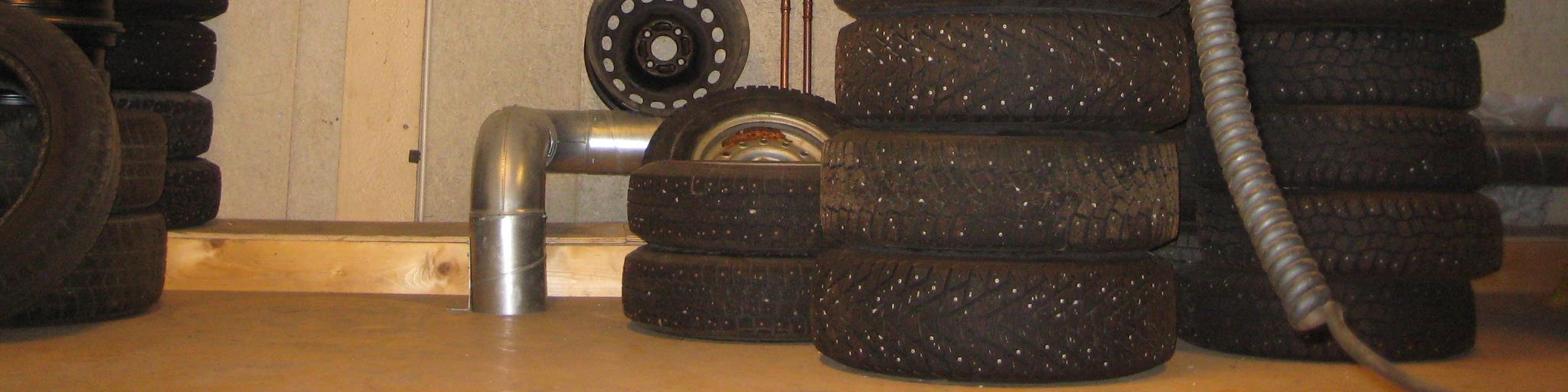

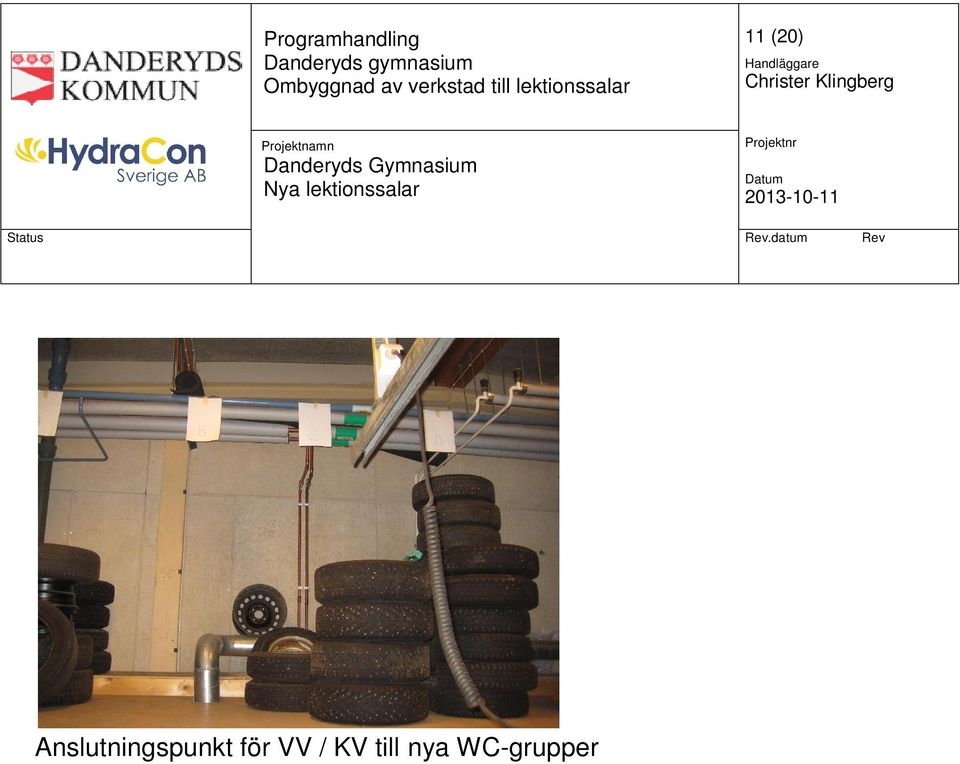

11 11 (20) Anslutningspunkt för VV / KV till nya WC-grupper

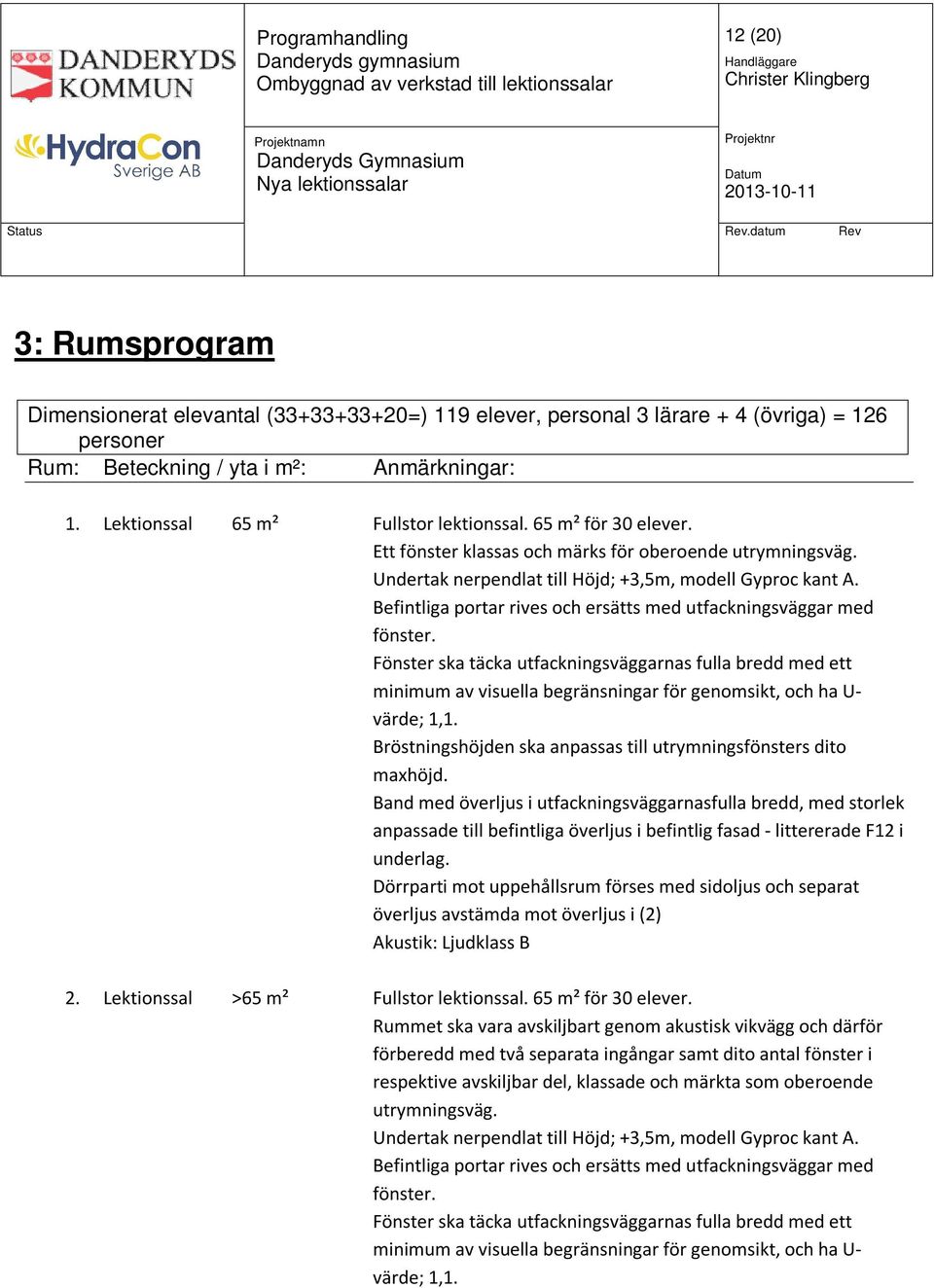

12 12 (20) 3: Rumsprogram Dimensionerat elevantal ( =) 119 elever, personal 3 lärare + 4 (övriga) = 126 personer Rum: Beteckning / yta i m²: Anmärkningar: 1. Lektionssal 65 m² Fullstor lektionssal. 65 m² för 30 elever. Ett fönster klassas och märks för oberoende utrymningsväg. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A. Befintliga portar rives och ersätts med utfackningsväggar med fönster. Fönster ska täcka utfackningsväggarnas fulla bredd med ett minimum av visuella begränsningar för genomsikt, och ha U- värde; 1,1. Bröstningshöjden ska anpassas till utrymningsfönsters dito maxhöjd. Band med överljus i utfackningsväggarnasfulla bredd, med storlek anpassade till befintliga överljus i befintlig fasad - littererade F12 i underlag. Dörrparti mot uppehållsrum förses med sidoljus och separat överljus avstämda mot överljus i (2) Akustik: Ljudklass B 2. Lektionssal >65 m² Fullstor lektionssal. 65 m² för 30 elever. Rummet ska vara avskiljbart genom akustisk vikvägg och därför förberedd med två separata ingångar samt dito antal fönster i respektive avskiljbar del, klassade och märkta som oberoende utrymningsväg. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A. Befintliga portar rives och ersätts med utfackningsväggar med fönster. Fönster ska täcka utfackningsväggarnas fulla bredd med ett minimum av visuella begränsningar för genomsikt, och ha U- värde; 1,1.

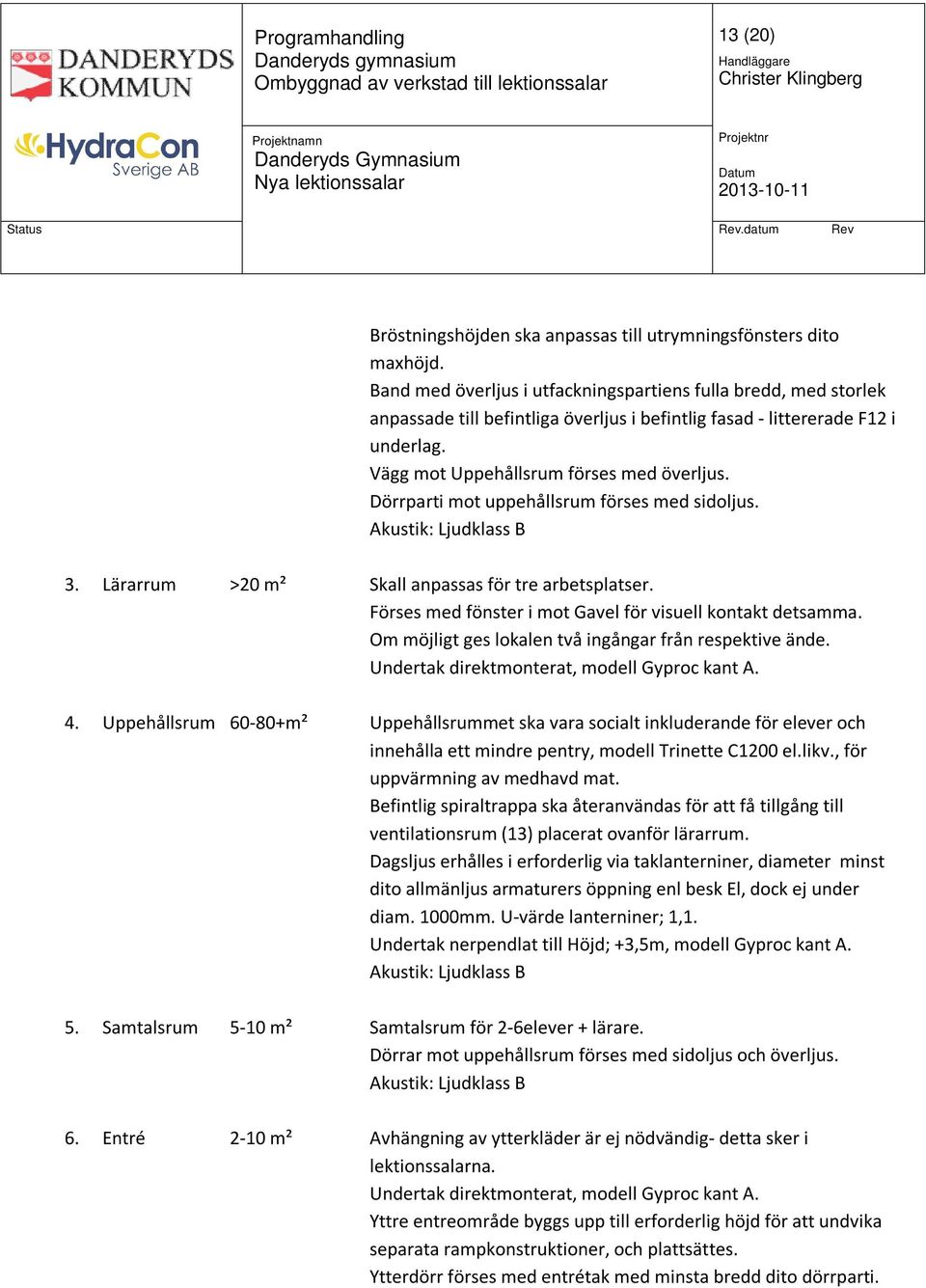

13 13 (20) Bröstningshöjden ska anpassas till utrymningsfönsters dito maxhöjd. Band med överljus i utfackningspartiens fulla bredd, med storlek anpassade till befintliga överljus i befintlig fasad - littererade F12 i underlag. Vägg mot Uppehållsrum förses med överljus. Dörrparti mot uppehållsrum förses med sidoljus. Akustik: Ljudklass B 3. Lärarrum >20 m² Skall anpassas för tre arbetsplatser. Förses med fönster i mot Gavel för visuell kontakt detsamma. Om möjligt ges lokalen två ingångar från respektive ände. Undertak direktmonterat, modell Gyproc kant A. 4. Uppehållsrum m² Uppehållsrummet ska vara socialt inkluderande för elever och innehålla ett mindre pentry, modell Trinette C1200 el.likv., för uppvärmning av medhavd mat. Befintlig spiraltrappa ska återanvändas för att få tillgång till ventilationsrum (13) placerat ovanför lärarrum. Dagsljus erhålles i erforderlig via taklanterniner, diameter minst dito allmänljus armaturers öppning enl besk El, dock ej under diam. 1000mm. U-värde lanterniner; 1,1. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A. Akustik: Ljudklass B 5. Samtalsrum 5-10 m² Samtalsrum för 2-6elever + lärare. Dörrar mot uppehållsrum förses med sidoljus och överljus. Akustik: Ljudklass B 6. Entré 2-10 m² Avhängning av ytterkläder är ej nödvändig- detta sker i lektionssalarna. Undertak direktmonterat, modell Gyproc kant A. Yttre entreområde byggs upp till erforderlig höjd för att undvika separata rampkonstruktioner, och plattsättes. Ytterdörr förses med entrétak med minsta bredd dito dörrparti.

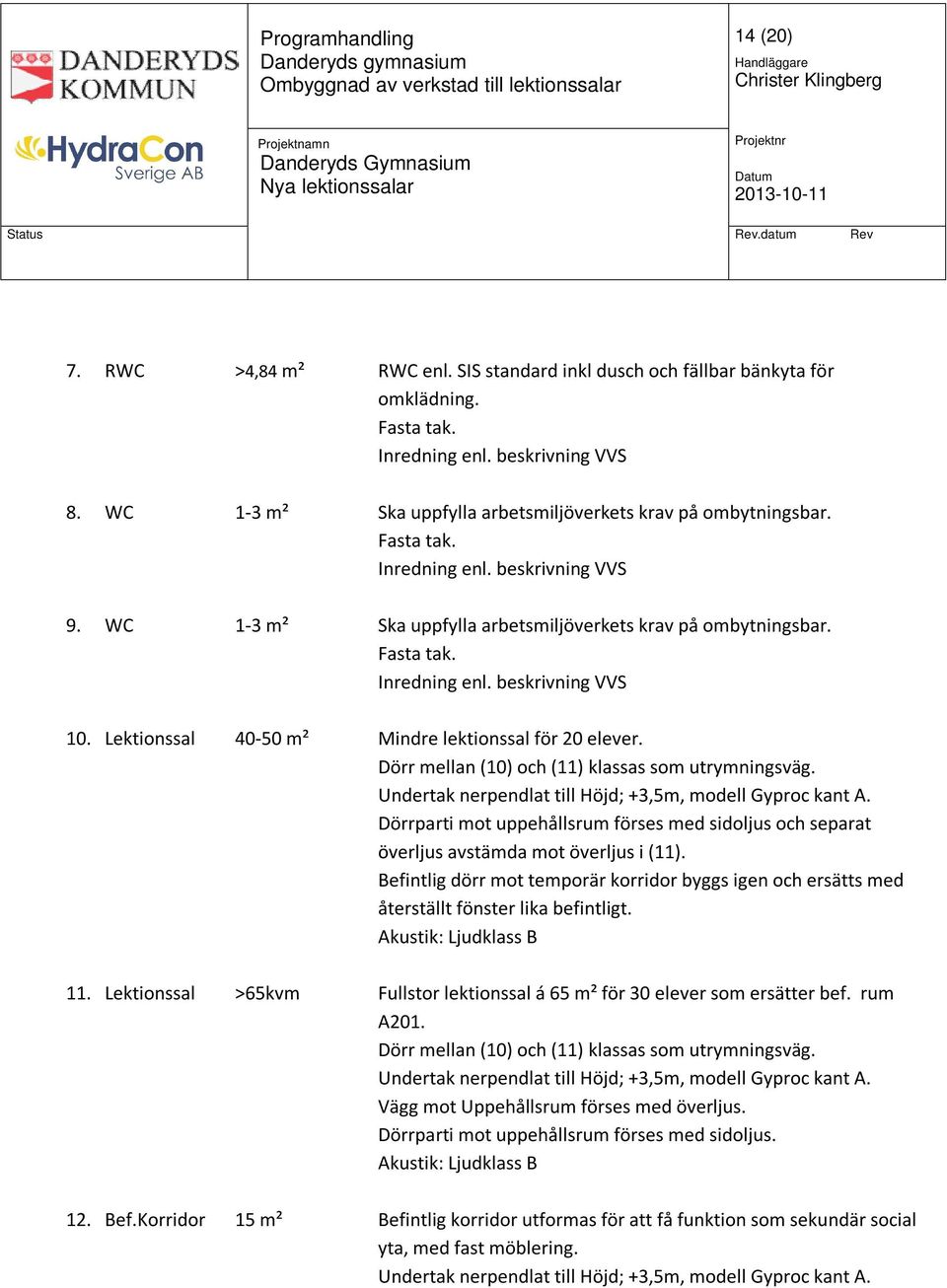

14 14 (20) 7. RWC >4,84 m² RWC enl. SIS standard inkl dusch och fällbar bänkyta för omklädning. Fasta tak. Inredning enl. beskrivning VVS 8. WC 1-3 m² Ska uppfylla arbetsmiljöverkets krav på ombytningsbar. Fasta tak. Inredning enl. beskrivning VVS 9. WC 1-3 m² Ska uppfylla arbetsmiljöverkets krav på ombytningsbar. Fasta tak. Inredning enl. beskrivning VVS 10. Lektionssal m² Mindre lektionssal för 20 elever. Dörr mellan (10) och (11) klassas som utrymningsväg. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A. Dörrparti mot uppehållsrum förses med sidoljus och separat överljus avstämda mot överljus i (11). Befintlig dörr mot temporär korridor byggs igen och ersätts med återställt fönster lika befintligt. Akustik: Ljudklass B 11. Lektionssal >65kvm Fullstor lektionssal á 65 m² för 30 elever som ersätter bef. rum A201. Dörr mellan (10) och (11) klassas som utrymningsväg. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A. Vägg mot Uppehållsrum förses med överljus. Dörrparti mot uppehållsrum förses med sidoljus. Akustik: Ljudklass B 12. Bef.Korridor 15 m² Befintlig korridor utformas för att få funktion som sekundär social yta, med fast möblering. Undertak nerpendlat till Höjd; +3,5m, modell Gyproc kant A.

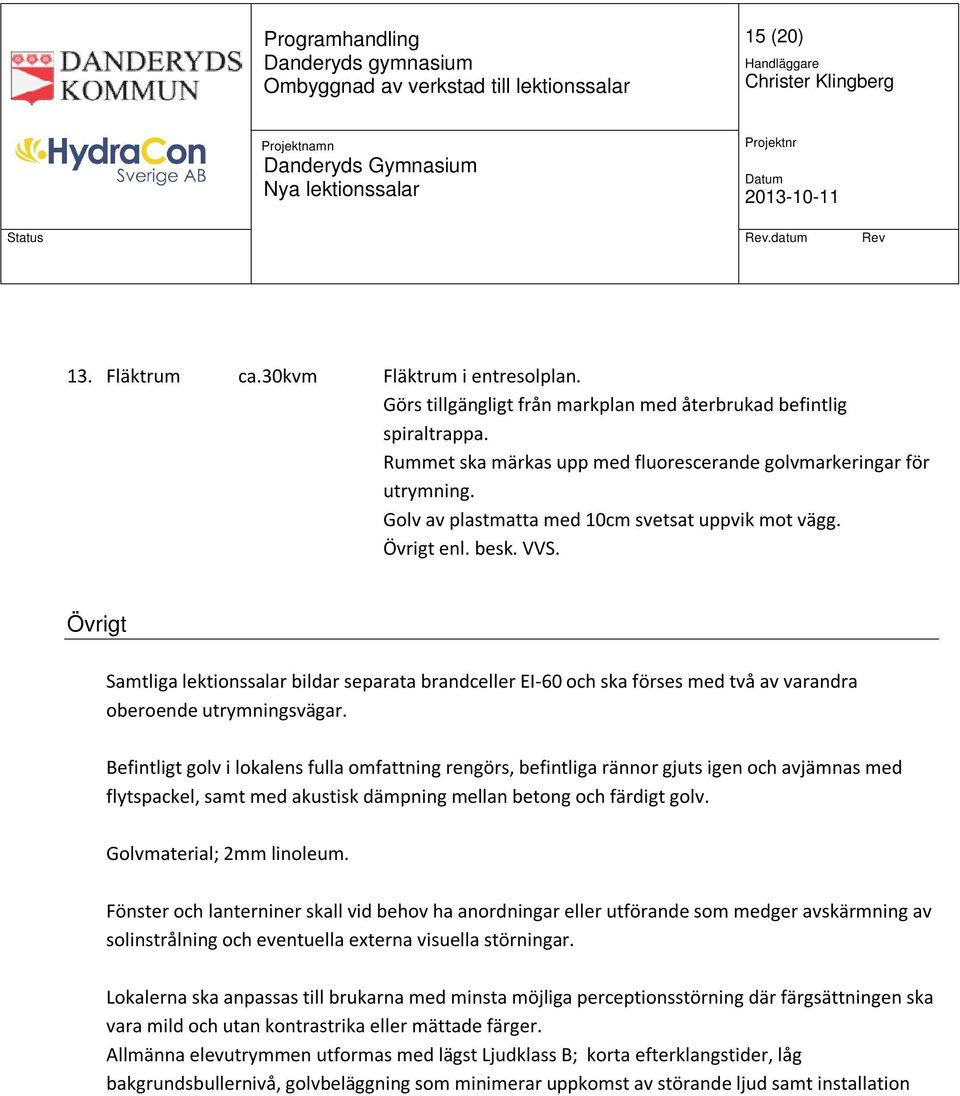

15 15 (20) 13. Fläktrum ca.30kvm Fläktrum i entresolplan. Görs tillgängligt från markplan med återbrukad befintlig spiraltrappa. Rummet ska märkas upp med fluorescerande golvmarkeringar för utrymning. Golv av plastmatta med 10cm svetsat uppvik mot vägg. Övrigt enl. besk. VVS. Övrigt Samtliga lektionssalar bildar separata brandceller EI-60 och ska förses med två av varandra oberoende utrymningsvägar. Befintligt golv i lokalens fulla omfattning rengörs, befintliga rännor gjuts igen och avjämnas med flytspackel, samt med akustisk dämpning mellan betong och färdigt golv. Golvmaterial; 2mm linoleum. Fönster och lanterniner skall vid behov ha anordningar eller utförande som medger avskärmning av solinstrålning och eventuella externa visuella störningar. Lokalerna ska anpassas till brukarna med minsta möjliga perceptionsstörning där färgsättningen ska vara mild och utan kontrastrika eller mättade färger. Allmänna elevutrymmen utformas med lägst Ljudklass B; korta efterklangstider, låg bakgrundsbullernivå, golvbeläggning som minimerar uppkomst av störande ljud samt installation

16 16 (20) 4: Programhandling El-och Telesystem ELANLÄGGNINGAR 3101 Allmän orientering Objektet avser ombyggnad av fordonsavdelning till lektionssalar Omfattning Installationerna projekteras i den utsträckning, och med den omfattning, som krävs för en komplett funktionsduglig driftfärdig anläggning enligt föreliggande programhandling, myndigheternas krav och rekommendationer samt så att utrymmen kan användas för avsedd verksamhet. Där ej annat anges gäller för tillägget eller likvärdigt för typsatt material. Likvärdigheten skall förutom prestanda även gälla färg och form. Beställaren avgör likvärdighet vid utbyte av material Allmänna krav Utöver myndighetskrav skall nedanstående rekommendationer följas om ej annat preciserats i beskrivningen. - SBF 2003 Rekommendationer utrymningslarm - SBF 110:6 - BBR 18 - SS utgåva 2 - Ljuskulturs rekommendationer för belysning (Ljus & Rum). - Svensk Standard AMA 09 med tillhörande råd och anvisningar ska utgöra minimum för standard och kvalitet liksom föreslagen text i AMA-nytt. Text under de olika avsnitten Bygg, VVS och EL kompletterar varandra Miljökrav Hela anläggningen skall utföras halogenfri. Magnetisk flödestäthet: B-fält får ej överstiga 0,2µT där personer stadigvarande vistas. Elektriska fält: E-fält max 10V per meter från källan.

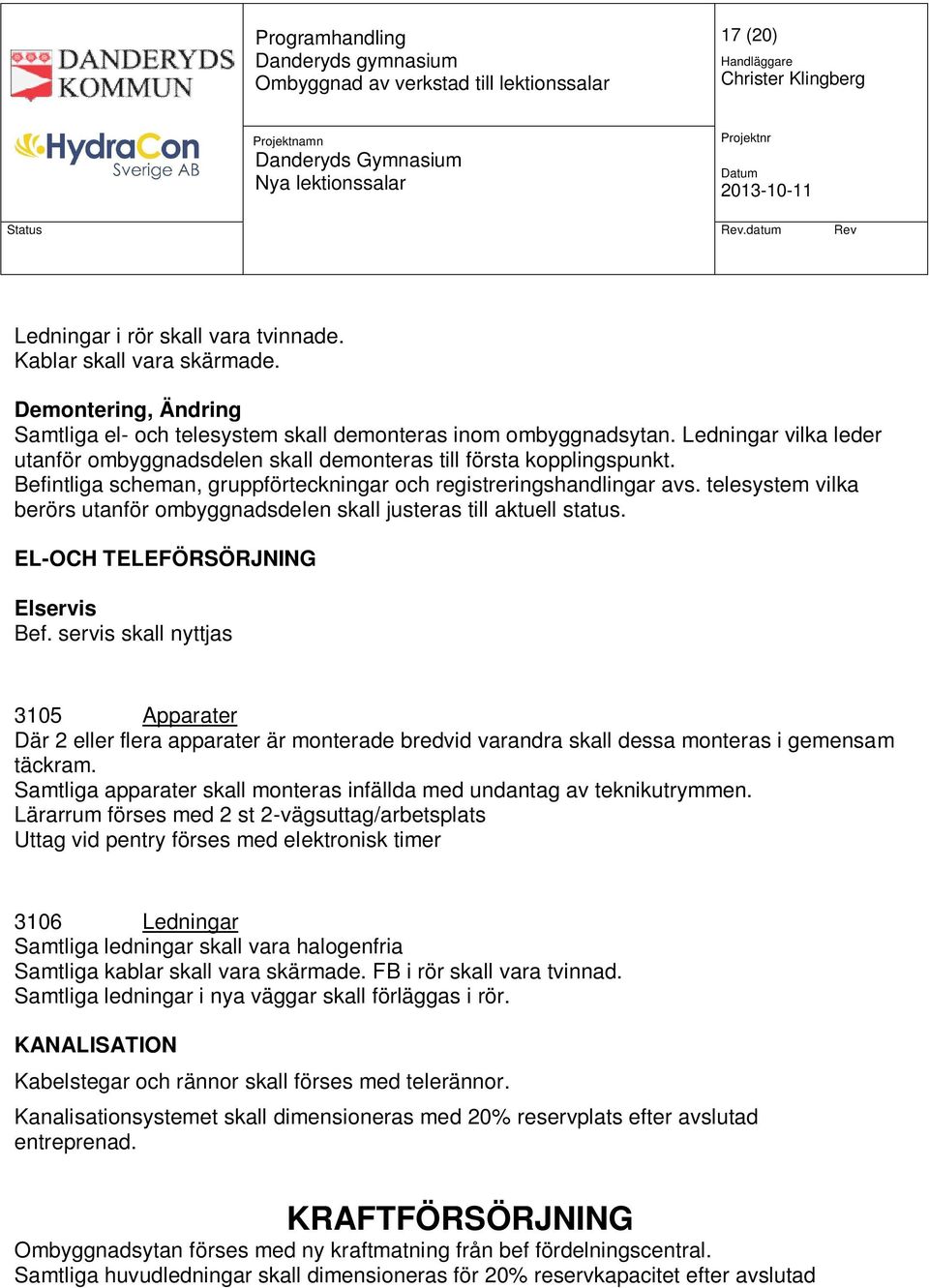

17 17 (20) Ledningar i rör skall vara tvinnade. Kablar skall vara skärmade. Demontering, Ändring Samtliga el- och telesystem skall demonteras inom ombyggnadsytan. Ledningar vilka leder utanför ombyggnadsdelen skall demonteras till första kopplingspunkt. Befintliga scheman, gruppförteckningar och registreringshandlingar avs. telesystem vilka berörs utanför ombyggnadsdelen skall justeras till aktuell status. EL-OCH TELEFÖRSÖRJNING Elservis Bef. servis skall nyttjas 3105 Apparater Där 2 eller flera apparater är monterade bredvid varandra skall dessa monteras i gemensam täckram. Samtliga apparater skall monteras infällda med undantag av teknikutrymmen. Lärarrum förses med 2 st 2-vägsuttag/arbetsplats Uttag vid pentry förses med elektronisk timer 3106 Ledningar Samtliga ledningar skall vara halogenfria Samtliga kablar skall vara skärmade. FB i rör skall vara tvinnad. Samtliga ledningar i nya väggar skall förläggas i rör. KANALISATION Kabelstegar och rännor skall förses med telerännor. Kanalisationsystemet skall dimensioneras med 20% reservplats efter avslutad entreprenad. KRAFTFÖRSÖRJNING Ombyggnadsytan förses med ny kraftmatning från bef fördelningscentral. Samtliga huvudledningar skall dimensioneras för 20% reservkapacitet efter avslutad

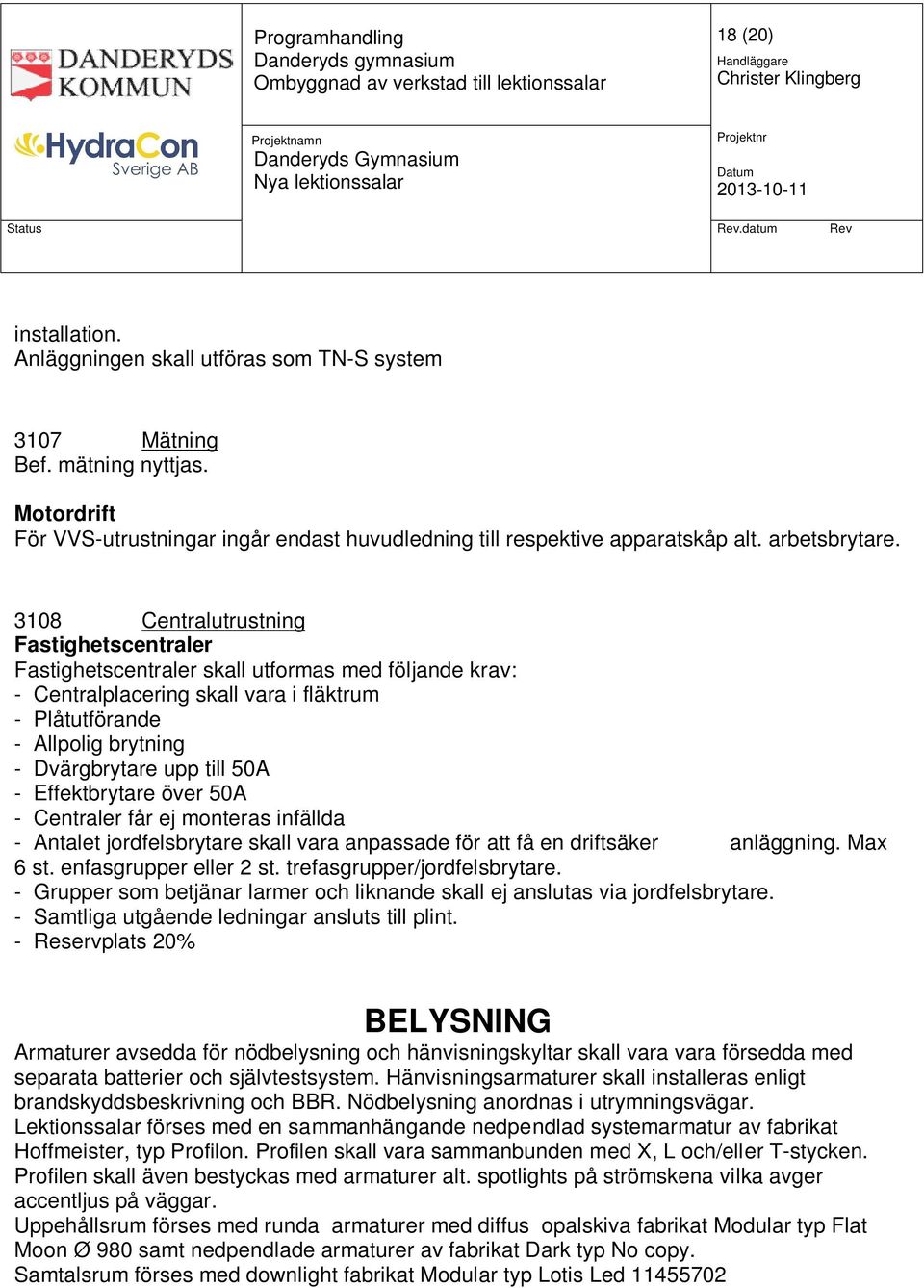

18 18 (20) installation. Anläggningen skall utföras som TN-S system 3107 Mätning Bef. mätning nyttjas. Motordrift För VVS-utrustningar ingår endast huvudledning till respektive apparatskåp alt. arbetsbrytare Centralutrustning Fastighetscentraler Fastighetscentraler skall utformas med följande krav: - Centralplacering skall vara i fläktrum - Plåtutförande - Allpolig brytning - Dvärgbrytare upp till 50A - Effektbrytare över 50A - Centraler får ej monteras infällda - Antalet jordfelsbrytare skall vara anpassade för att få en driftsäker anläggning. Max 6 st. enfasgrupper eller 2 st. trefasgrupper/jordfelsbrytare. - Grupper som betjänar larmer och liknande skall ej anslutas via jordfelsbrytare. - Samtliga utgående ledningar ansluts till plint. - Reservplats 20% BELYSNING Armaturer avsedda för nödbelysning och hänvisningskyltar skall vara vara försedda med separata batterier och självtestsystem. Hänvisningsarmaturer skall installeras enligt brandskyddsbeskrivning och BBR. Nödbelysning anordnas i utrymningsvägar. Lektionssalar förses med en sammanhängande nedpendlad systemarmatur av fabrikat Hoffmeister, typ Profilon. Profilen skall vara sammanbunden med X, L och/eller T-stycken. Profilen skall även bestyckas med armaturer alt. spotlights på strömskena vilka avger accentljus på väggar. Uppehållsrum förses med runda armaturer med diffus opalskiva fabrikat Modular typ Flat Moon Ø 980 samt nedpendlade armaturer av fabrikat Dark typ No copy. Samtalsrum förses med downlight fabrikat Modular typ Lotis Led

19 19 (20) Entré under fläktrum förses med fabrikat Modulat typ Cake Led WC förses med fabrikat Ensto typ AVR Led Utmed hela gaveln vid entrén monteras armaturer av fabr. Thorlux (Ljusgruppen) typ Realta led för att undvika sk. mörka hörn. Belysningskrav Kontorsplatser skall ha en medelbelysningsstyrka på skrivbordet min 500 lux. Lektionssalar skall ha en medelbelysning på 500 lux Uppehållsrum skall ha en medelbelysning på 400 lux Driftdon/ljuskällor Lysrörsarmaturer skall förses med T5-lysrör. Armaturer i fastighetsutrymmen skall utgöras av lysrörs/kompaktlysrörsarmaturer med HFdon. Utomhusarmaturer skall förses med Led som ljuskälla Färgtemperatur skall vara 3300 K 3109 Belysningsstyrning Utomhusbelysning skall styras centralt från bef styrning av utomhusbelysning i skolan Lärosalar och uppehållsrum skall vara ljusreglerade med 4 olika scenarier samt närvarosensor vilken släcker ljuset 15 min. efter det att ingen närvaro detekteras. Sal 2 skall fungera som storsal samt med stängd vikvägg som 2 enskilda salar Samtalsrum skall vara ljusreglerat med frånvarosensor funktion lika ovan. Lärarrum skall respektive armatur vara ljusreglerad med frånvarosensor lika ovan. Övriga utrymmen skall manövreras via integrerade närvarosensorer i armaturerna. TELE Fastighetsnät Systemet skall utföras som ett generellt fastighetsnät för datakommunikation med ledningar och uttag i kat.6. Uttag inom lärarrum skall vara 2 dubbla vid respektive arbetsplats samt ett för kopiator. Uttag i lektionssalar skall dimensioneras för trådlöst nätverk (2 st/klassrum i tak). Exakt placering och antal samordnas med skolans IT-ansvariga. Nätets uppbyggnad skall vara leverantörsoberoende strukturerat och följa gällande internationella standarderna ISO/IEC nd edition, EN class E och TIA/EIA

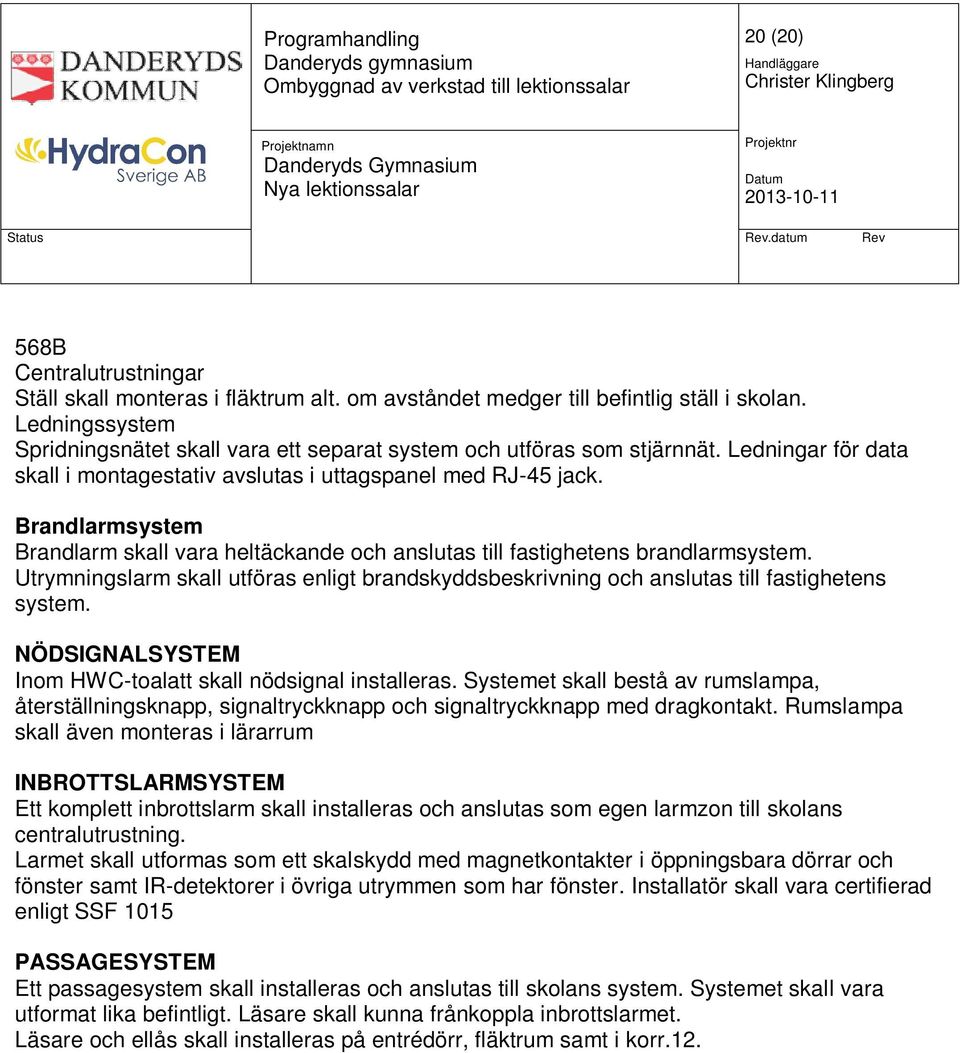

20 20 (20) 568B Centralutrustningar Ställ skall monteras i fläktrum alt. om avståndet medger till befintlig ställ i skolan. Ledningssystem Spridningsnätet skall vara ett separat system och utföras som stjärnnät. Ledningar för data skall i montagestativ avslutas i uttagspanel med RJ-45 jack. Brandlarmsystem Brandlarm skall vara heltäckande och anslutas till fastighetens brandlarmsystem. Utrymningslarm skall utföras enligt brandskyddsbeskrivning och anslutas till fastighetens system. NÖDSIGNALSYSTEM Inom HWC-toalatt skall nödsignal installeras. Systemet skall bestå av rumslampa, återställningsknapp, signaltryckknapp och signaltryckknapp med dragkontakt. Rumslampa skall även monteras i lärarrum INBROTTSLARMSYSTEM Ett komplett inbrottslarm skall installeras och anslutas som egen larmzon till skolans centralutrustning. Larmet skall utformas som ett skalskydd med magnetkontakter i öppningsbara dörrar och fönster samt IR-detektorer i övriga utrymmen som har fönster. Installatör skall vara certifierad enligt SSF 1015 PASSAGESYSTEM Ett passagesystem skall installeras och anslutas till skolans system. Systemet skall vara utformat lika befintligt. Läsare skall kunna frånkoppla inbrottslarmet. Läsare och ellås skall installeras på entrédörr, fläktrum samt i korr.12.
