1 FÖRSTUDIE_ BULLERHANTERING SÄTUNA TORG SÖDRA

2 1 N Privat entré Situationsplan Offentlig entré skala 1:500 på A3

3 Situationsplan 1 B1 KV. B B3 B4 A3 KV. A A1 Översikt - etappindelning 2 B1 Etapp 1 - Kvarter A Förutsättningar 3-5 Typplan - förslag 6 Etapp Kvarter B B3 B4 A3 A1 Förutsättningar 7-8 Typplan - buller 9 2 Förslag på etappindelning KV. B Etapp 1 Etapp 2 Etapp 3 KV. A

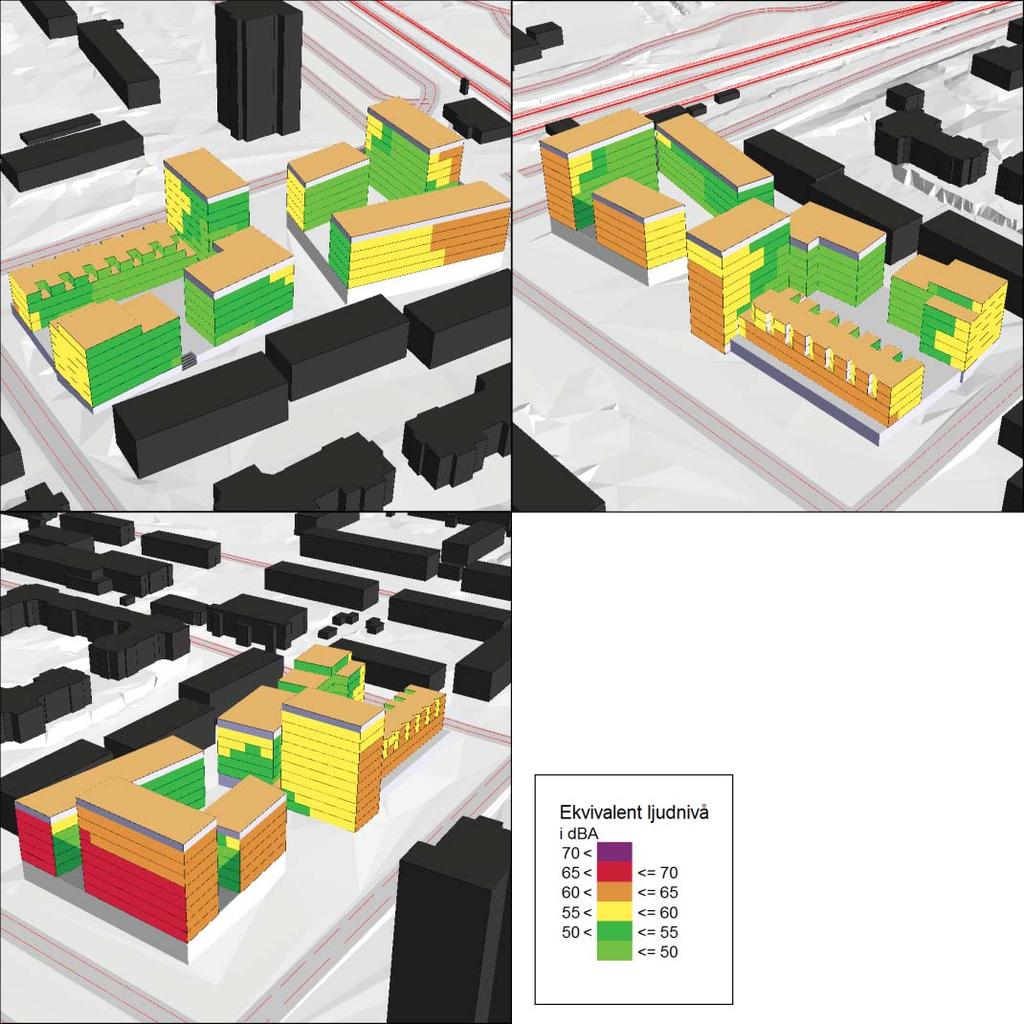

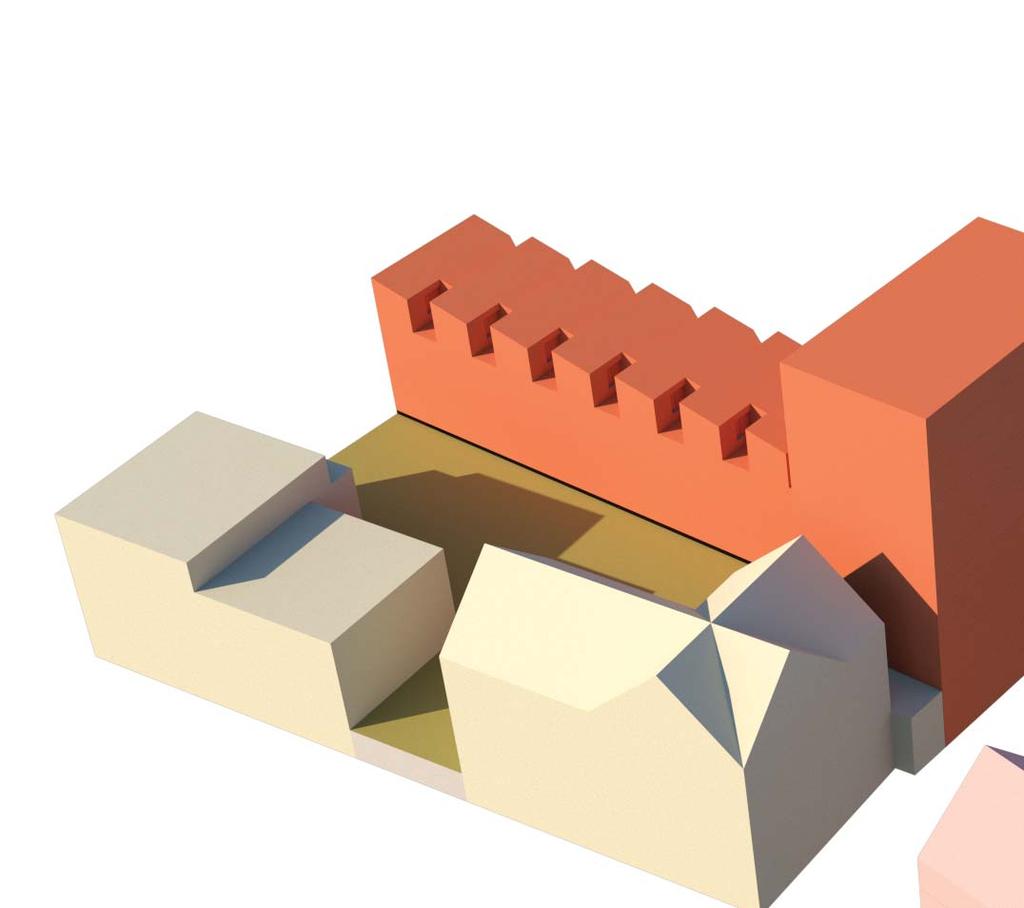

4 Kvarter A - Buller A3 KV. A A RAPPORT A Ekvivalent ljudnivå Vid värst utsatta fasad mot Västra Bangatan fås ekvivalenta ljudnivåer upp mot 67 dba från vägoch spårtrafik och vid värst utsatta fasad mot Stationsgatan fås ekvivalenta ljudnivåer upp mot 64 dba. I Figur 2 redovisas ekvivalent ljudnivå vid fasad i 3D-vyer. Bullerutredningen, upprättad av ÅF Infrastructure AB och daterad , visar att fasader vända mot Västra Bangatan i Kvarter A är de mest bullerutsatta. I de lägen som kvarteret inte klarar angivet krav om max 60 dba ekvivalent ljudnivå vid fasad ska minst hälften av bostadsrummen i en bostad vändas mot tyst sida om max 55 dba ekvivalent ljudnivå samt max 70 dba maximal ljudnivå mellan kl För bostäder om högst 35 kvm är krav om max 65 dba ekvivalent ljudnivå. För att förbättra ljudnivåerna inne på gården i Kvarter A föreslås olika åtgärdsförslag. För att uppnå ett tillfredsställande resultat bör åtgärder kombineras, nedan presenteras dessa i två alternativa upplägg. I denna studie har vi utgått från alternativ 1. Förordning om trafikbuller vid bostadsbyggnader SFS 2017: Utomhus Högsta trafikbullernivå, frifältsvärden dba Ekvivalent ljudnivå Maximal ljudnivå Buller från spårtrafik och vägar Vid bostadsfasad 60 a) - Figur 2. Ekvivalent ljudnivå vid fasad redovisade i 3D-vyer Utdrag sid. 8 ur Trafi kbuller- och Alternativ för förbättrande åtgärder: 1. - Bullerskärmar till lägsta byggnads takfot mellan hus A1 &, samt A1 & A3. - Rotering av hus 2. - Bullerskärmar till lägsta byggnads takfot mellan hus A1 &, samt A1 & A3 - Bullerskärm mellan hus & A3. Vid fasad till bostad om högst 35 m På uteplats (om sådan ska anordnas i anslutning till bostaden) b) a) Om den angivna ljudnivån ändå överskrids bör: 1. Minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i a) 1. att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. b) Om 70 dba maximal ljudnivå ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och Utdrag sid. 4 ur Trafi kbuller- och

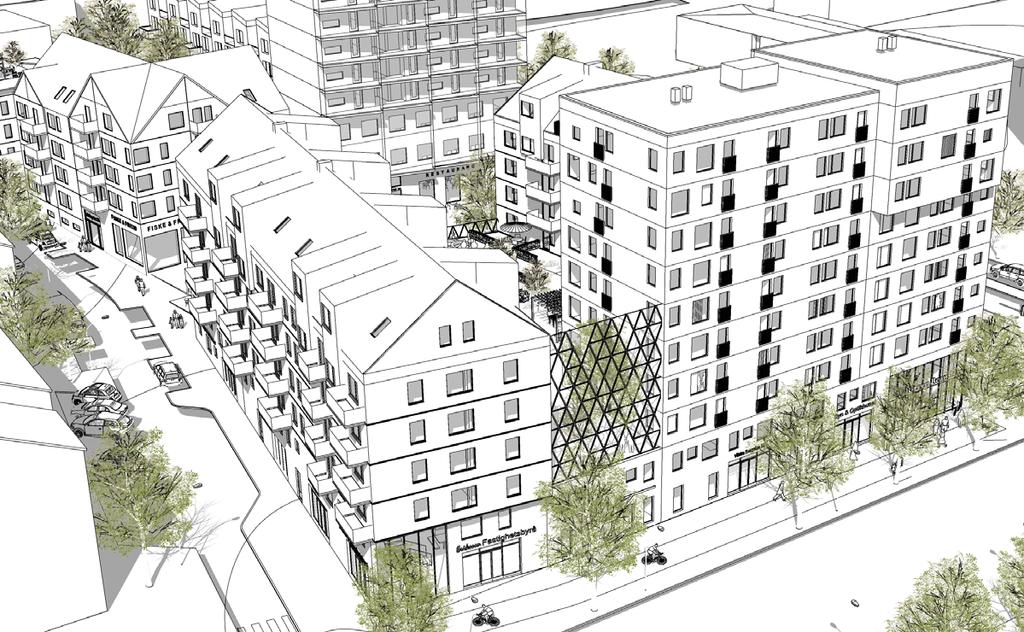

5 A1 Kvarter A - Buller Plan 8 Plan 7 Plan 6 Plan 5 Plan 4 Plan 3 Plan 2 Plan 1 Entréplan RAPPORT A Åtgärdsalternativ 1 redovisas till vänster i Figur 5, ekvivalent ljudnivå. Gården inom kvarter A är öppen mot det nya torget mellan kvarteren men klarar kravet om tyst sida för samtliga fasader utom för de två översta planen i A1, Plan 7-8 ( markerade i Figur 5 ). Ljudnivåer överstiger dock inte krav för bostäder om högst 35 kvm, krav om max 65 dba ekvivalent ljudnivå. : Plan 1-5 Halva hus är ej bullerutsatt. Överstiger ej 60 dba ekvivalent ljudnivå. A1: Plan 6-8 Överstiger ej 65 dba ekvivalent ljudnivå, vilket möjliggör för lägenheter < 35 m² : Plan 1-5 Bullerutsatt fasad. Genomgående lägenhet med tyst sida mot gård. A1: Plan 1-6 Möjlig lösning med genomgående lägenheter - klarar tyst sida mot gård 4 Figur 5. Ekvivalent ljudnivå vid fasad redovisade i 3D-vyer. Nivåerna gäller för föreslagen åtgärd med högre skärmar mot Stationsgatan och Västra Bangatan, samt en rotation av det höga huset i Kvarter B, hus D. Utdrag sid. 12 ur Trafikbuller- och : Plan 1-5 Överstiger ej 65 dba ekvivalent ljudnivå, vilket möjliggör för lägenheter < 35 m²

6 Kvarter A - Buller A1 Plan 8 Plan 7 Plan 6 Plan 5 Plan 4 Plan 3 Plan 2 Plan 1 Entréplan RAPPORT A Åtgärdsalternativ 1 redovisas till vänster i Figur 6, maximal ljudnivå. Samtliga fasader där det föreligger krav om tyst sida samt maximal ljudnivå <70 dba mellan kl klarar detta. I de lägen där maximal ljudnivå överstiger 70 dba, ( markerade i Figur 6 ) har ekvivalenta ljudnivåer för respektive bostad ej överstigits. A1: Plan 6-8 Överstiger ej 65 dba vilket möjliggör för lägenheter < 35 m² : Plan 1-5 Möjlig lösning med genomgåend lägenhet - klarar tyst sida mot gård A1: Plan 1-6 Möjlig lösning med genomgående lägenheter - klarar tyst sida mot gård 5 A3: Plan 1-5 Möjlig lösning med genomgående lägenheter - klarar tyst sida mot gård Figur 6. Maximal ljudnivå vid fasad redovisade i 3D-vyer. Nivåerna gäller för föreslagen åtgärd med högre skärmar mot Stationsgatan och Västra Bangatan, samt en rotation av det höga huset i Kvarter B, hus D. Utdrag sid. 13 ur Trafi kbuller- och

7 Kvarter A - Buller Förslag på lägenhetsdisposition baserat på åtgärdsalternativ 1 Förslag nedan visar på en lösning på placering av trapphus och fördelning av lägenheter som uppfyller samtliga krav enligt SFS 2017:359. Bullerskärmarna mellan A1 & samt A1 & A3 gör samma jobb för de gårdsvända fasaderna som om kvarteret vore slutet mot Västra Bangatan och Stationsgatan. Fördelen med bullerskärmen är att man undviker bullerutsatta lägen med hörnlägenheter vars möjlighet att placera hälften av bostadsrummen vända mot tyst sida är mycket begränsad. Innergården har områden som klarar riktvärdet 50 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå för uteplats. A3 KV. A A1 bullerskärm 6 torg tyst sida bullerskärm Plan 6 Plan 7-8 N Hälften av bostadsrummen vänds mot tyst sida < 65 dba ekvivalent ljudnivå. Typplan 2-5 < 60 dba ekvivalent ljudnivå skala 1:400 på A3

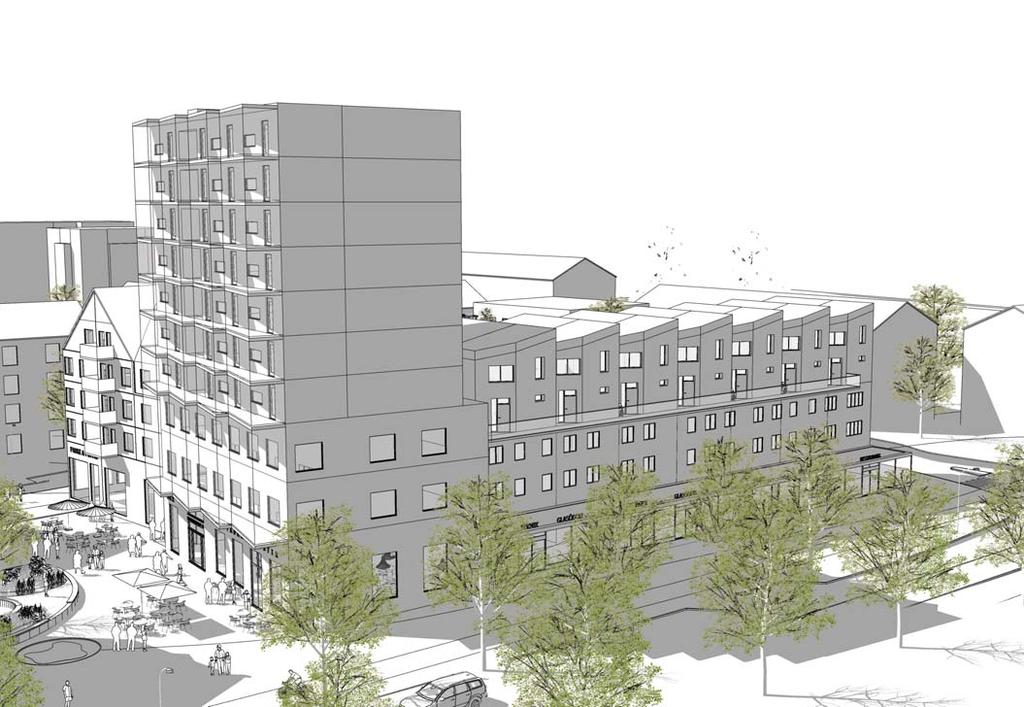

8 Kvarter B - Buller B4 Plan 9 Plan 8 Plan 7 Plan 6 Plan 5 Plan 4 Plan 3 Plan 2 Plan 1 Entréplan RAPPORT A Åtgärdsalternativ 1 redovisas till vänster i Figur 5, ekvivalent ljudnivå. Kvarter B är betydligt mindre bullerutsatt än Kvarter A. Fasaden på roteras 5 grader medurs för att minska refl ektion av ljud från järnvägen och förbättra gårdsmiljön på Kvarter A. Samtliga fasader där det föreligger krav om tyst sida, överstiger ljudnivåer ej < 55 dba ekvivalent ljudnivå. : Plan 3-8 Bostadsfasaden mot norr överstiger krav om ekvivalent ljudnivå < 60 dba. Resterande fasader överstiger ej 60 dba. Möjligt att bortse från ljudnivå vid fönsterlös fasad. Överstiger ej 65 dba vilket möjliggör för lägenheter < 35 m². B1: Plan 2-4 Norra fasaden överstiger krav om ekvivalent ljudnivå < 60 dba. Överstiger ej 65 dba vilket möjliggör för lägenheter < 35 m². Möjlig lösning med genomgående lägenheter - klarar tyst sida mot gård För den befi ntliga bygganden gäller även PBL 9 kap. 2 7 Figur 5. Ekvivalent ljudnivå vid fasad redovisade i 3D-vyer. Nivåerna gäller för föreslagen åtgärd med högre skärmar mot Stationsgatan och Västra Bangatan, samt en rotation av det höga huset i Kvarter B, hus D. Utdrag sid. 12 ur Trafi kbuller- och

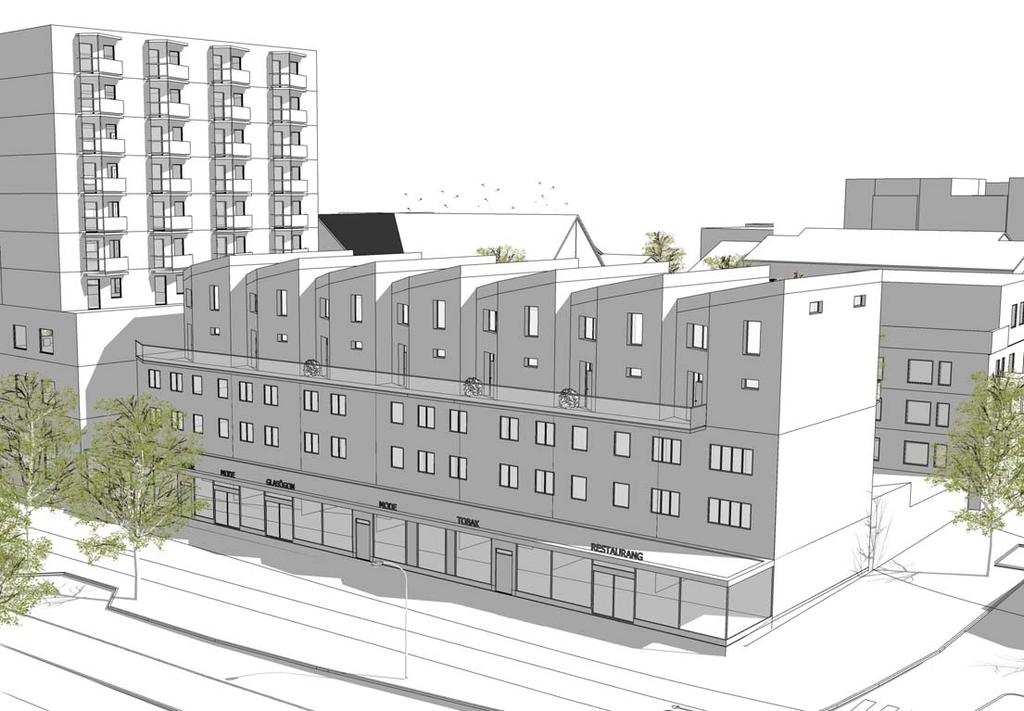

9 Kvarter B - Buller B3 B1 KV. B B RAPPORT A Åtgärdsalternativ 1 redovisas till vänster i Figur 6, maximal ljudnivå. Samtliga bostäder där det föreligger krav om tyst sida samt maximal ljudnivå < 70 dba mellan kl ( markerade i Figur 6 ) klarar detta i hälften av bostadsrummen. Övriga lägen där maximal ljudnivå överstiger 70 dba har ekvivalenta ljudnivåer för respektive bostad ej överstigits. B1: Radhusen Bostäder utformas så att hälften av bostadsrummen vänds mot tyst sida om max 55 dba ekvivalent ljudnivå samt max 70 dba maximal ljudnivå mellan kl Figur 6. Maximal ljudnivå vid fasad redovisade i 3D-vyer. Nivåerna gäller för föreslagen åtgärd med högre skärmar mot Stationsgatan och Västra Bangatan, samt en rotation av det höga huset i Kvarter B, hus D. Utdrag sid. 13 ur Trafi kbuller- och B1: Befi ntlig byggnad, plan 2 Mer än hälften av bostadsrummen i bostad överstiger 70 dba maximal ljudnivå mellan kl Vid ombyggnation av befi ntlig byggnad ( PBL 9 kap. 2 ) sänks krav till ett bostadsrum mot tyst sida samt att 70 dba maximal ljudnivå ej får överskridas med mer än 10 dba maximal ljudnivå 5 ggr/timme mellan kl

10 Kvarter B - Buller Förslag på lägenhetsdisposition baserat på åtgärdsalternativ 1 Förslag nedan visar på en lösning på placering av trapphus och fördelning av lägenheter som uppfyller samtliga krav enligt SFS 2017:359. Bostäder i B3, B4 samt huvuddelen av klarar krav på < 60 dba ekvivalent ljudnivå och behöver därför ej redovisas med krav om tyst sida. För den bostad i vars gavelfasad mot Stationsgatan uppmäter mer än 60 dba ekvivalent ljudnivå, föreslås att denna fasad hålls fönsterlös. Att det utanför en helt fönsterlös fasad ska uppfyllas ett riktvärde, när det fi nns ett uttalat riktvärde för uteplats, känns ologiskt. Avsikten med riktvärden utomhus vid fasad är att säkerställa en god ljudmiljö för den planerade bebyggelsen, där ljudmiljön betraktas utifrån ett helhetsperspektiv och utfallet är mer beroende av hur övriga fasader exponeras. För gäller att resterande fasader klarar krav på < 60 dba ekvivalent ljudnivå Merparten av innergården klarar riktvärdet 50 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå för uteplats. B3 B1 KV. B B4 9 tyst sida torg tyst sida Förslag på planlösning för hörnlägenhet skala 1:200 N Hälften av bostadsrummen vänds mot tyst sida < 65 dba ekvivalent ljudnivå. Typplan 3 < 60 dba ekvivalent ljudnivå skala 1:400 på A3
