1 Bilaga 3 Fältundersökning - okulärbesiktningar samt inventering av brunnar Innehåll 1 Inledning Milsbro... 2 Bilaga 3 (1/16) 2.1 Fastighet Milsbrokvarn 1: Fastighet Rogsta 1:4 och Rogsta 1: Fastighet Rogsta 1: Fastighet Rogsta 1: Fastighet Rogsta 4:20 och Rogsta 4: Fastighet Gällsta 6: Gällsta Fastighet Husta 7:2 och Husta 1: Fastighet Husta 2: Fastighet Gällsta 24: Gällsta 8:6 - Ishallen Gällsta 28: Gällsta 9:6 m.fl Inledning Brunnar i anslutning till Milsbro och Gällsta kraftverksdammar har inspekterats under två platsbesök; den maj 2017 och den 28 juni I denna bilaga redovisas kortfattad information om brunnarna med fotografier, samt beskrivning av jordarter och andra förhållanden. Alla nivåer som anges för de inspekterade brunnarna, dvs. djup och vattenyta, är mätta från överkant (ö.k.) brunnsring om inget annat anges.

2 Bilaga 3 (2/16) 2 Milsbro 2.1 Fastighet Milsbrokvarn 1:2 Den bergborrade brunnen är placerad under uthuset på tomten, sydost om sommarhuset och parallellt med betongdammen. Tomten sluttar i sydlig riktning och nivåskillnaden mellan vattenytan i ån och ö.k. (överkant) brunn är endast några fåtal meter (Figur 1). Marken utgörs av grovsand, med inslag av finare kornstorlekar. På grund av att brunnen var svåråtkomlig gick det inte att mäta in brunnens placering, djup eller vattennivå. Det finns ingen grävd brunn på fastigheten. Fastighetsägaren har inte upplevt några problem med vattnet. Figur 1. Fastighet Milsbrokvarn 1:2 med Gnarspån och Milsbro kraftverksdamm i bakgrunden. 2.2 Fastighet Rogsta 1:4 och Rogsta 1:24 Fastigheterna Rogsta 1:4 och 1:24 får sin dricksvattenförsörjning från en bergborrad brunn som de två fastigheterna ansluter till. Dessutom finns en grävd brunn intill som inte används för dricksvatten. Brunnarna är placerade ca 10 m öster om fastighet Rogsta 1:4 (Figur 2). Vattennivån i den grävda brunnen ligger enligt uppgift ca 1 m under markytan. Det är sandig jord i hela området och en relativt brant slänt (nipa) mot ån (Figur 3).

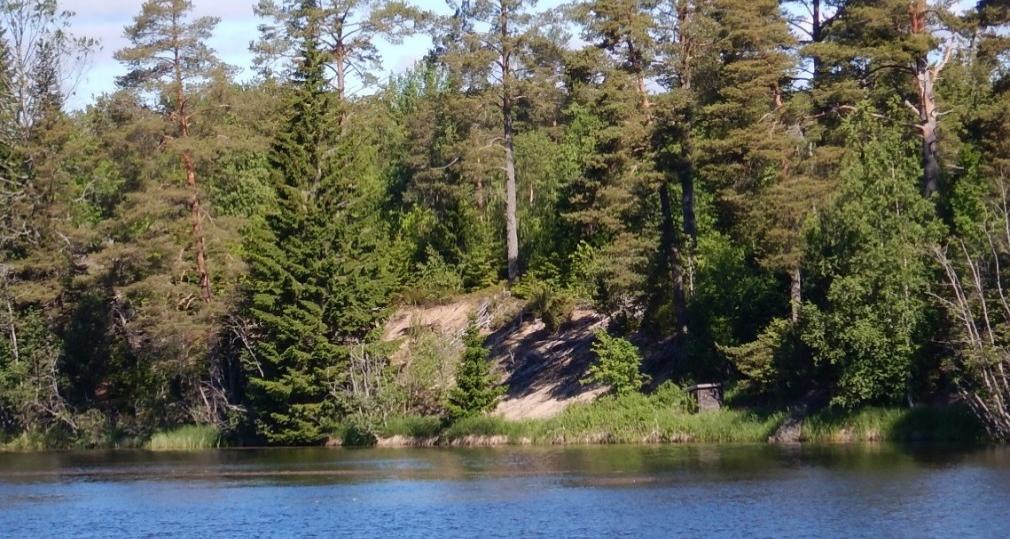

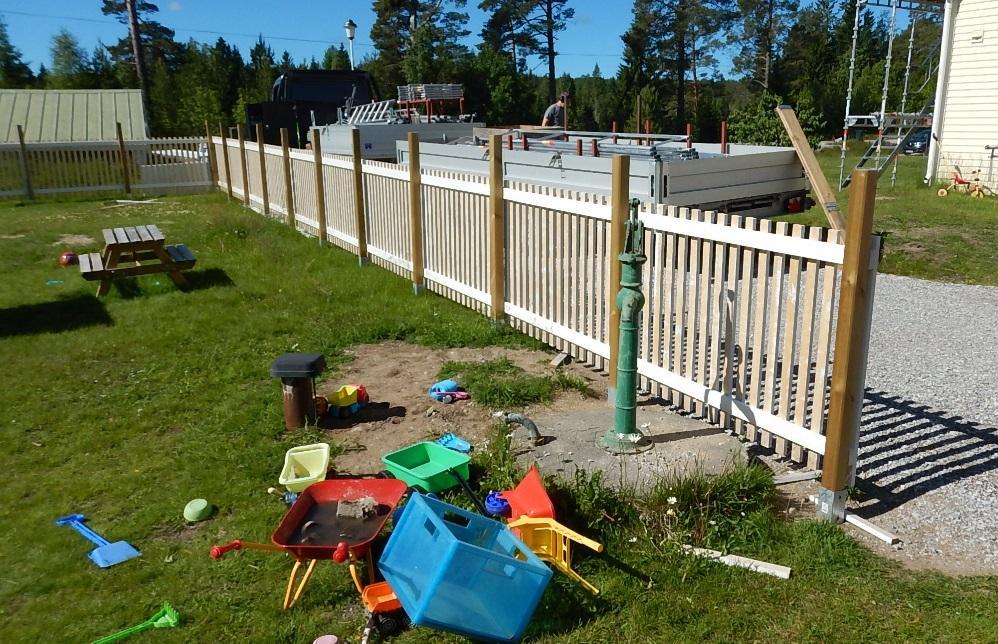

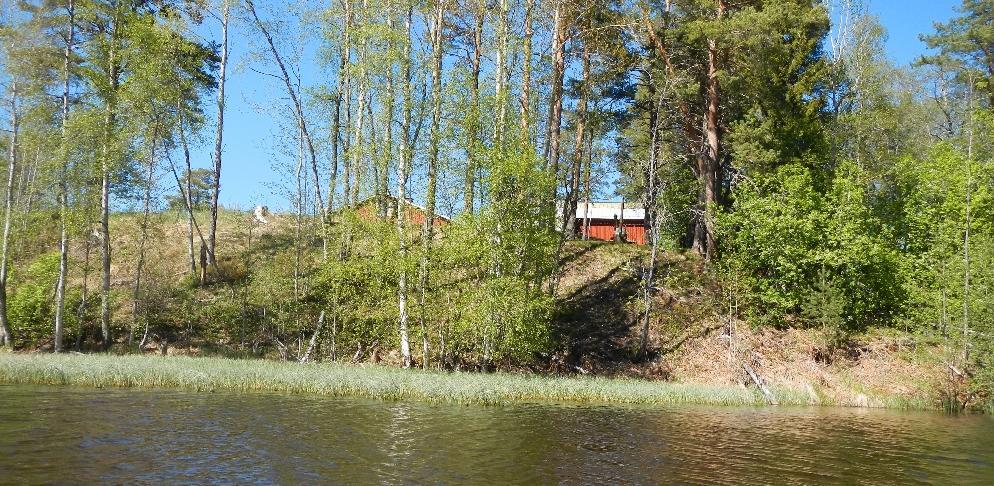

3 Bilaga 3 (3/16) Figur 2. Bergborrade brunnen till vänster om den grävda med handpumpen. Figur 3. Slänten mot ån. Husen ligger ca 80 m från Gnarpsån. 2.3 Fastighet Rogsta 1:14 På fastighet Rogsta 1:14 återfinns en grävd brunn ca 1 m framför husets södra gavel (se Figur 4 och Figur 5). Brunnsdjup uppmättes till 10 meter och vattennivån mättes till 8,2 m (från ö.k. brunnsring), se Figur 6. Jorden är sandig och tomten ligger högt belägen i förhållande till ån (Figur 7). Inmätningar av vattenytan i ån och vattenytan i brunnen skiljer sig med endast ca 0,15 m.

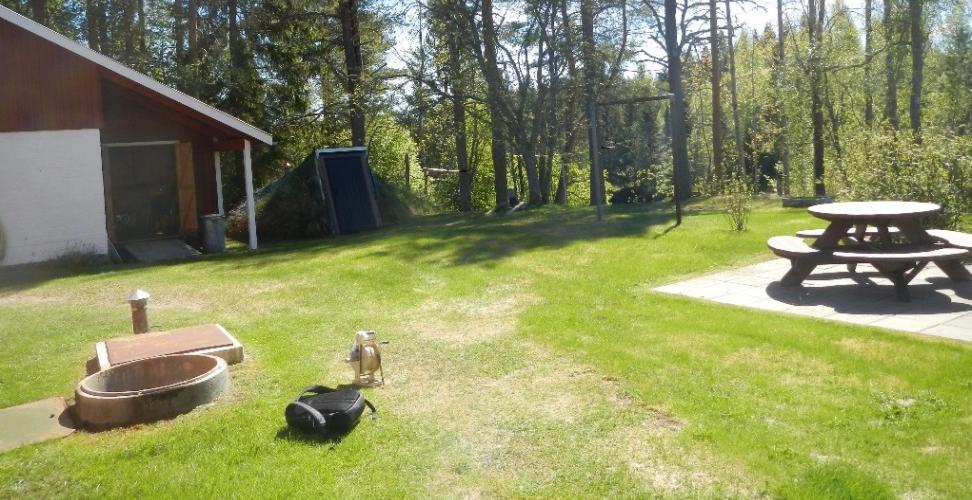

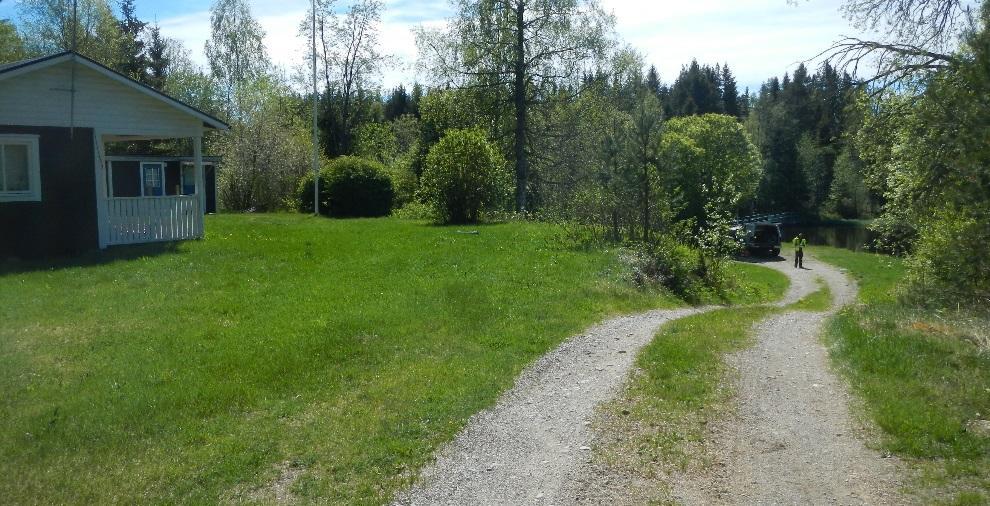

4 Bilaga 3 (4/16) Det är en liten nivåskillnad mellan vattenytan i ån och i vattenytan i brunnen. Det finns även erfarenheter av sänkta vattennivåer i brunnen i samband med tidigare sänkningar av magasinets nivå. Figur 4. Brunnen belägen söder om husväggen. Ca 20 meter fram till slänten ned mot ån. Brunn Figur 5. Huset i sydlig riktning, kort taget från branten (20 m bort från brunnen).

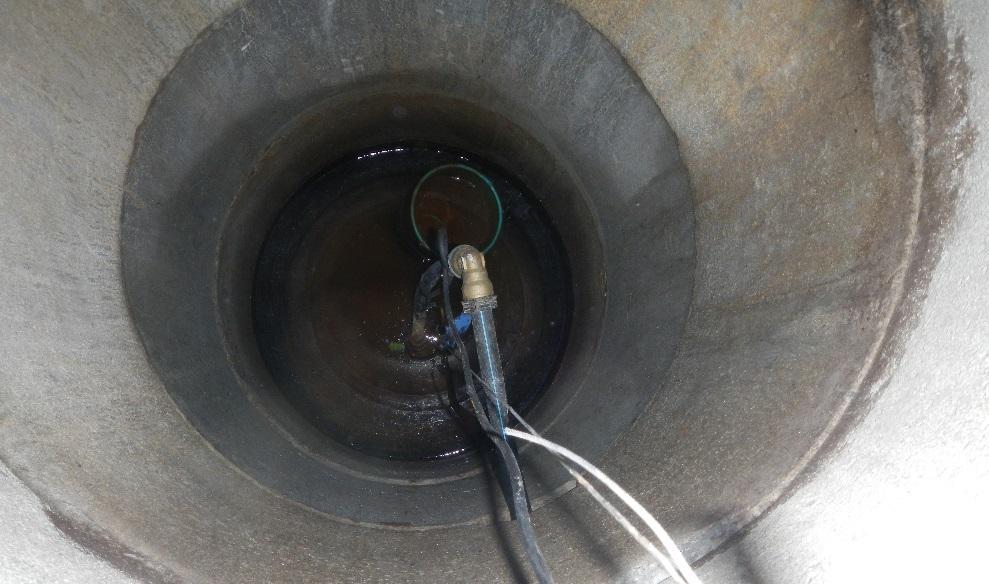

5 Bilaga 3 (5/16) Figur 6. Djupet ned till vattenyta från ö.k. brunnsring är 8,2 meter. Figur 7. Slänt mot ån. 2.4 Fastighet Rogsta 1:7 Enligt fastighetsägarens uppgift finns två grävda brunnar på fastighet Rogsta 1:7; en reservbrunn och en huvudbrunn. Huvudbrunnen ligger ca 10 m norr om sommarhuset, vid det mindre husets västra gavel (Figur 8 och Figur 9). Reservbrunnen, som enligt uppgifter ska vara belägen närmare ån, påträffades aldrig. Detta då mycket vegetation gjorde den svår att hitta.

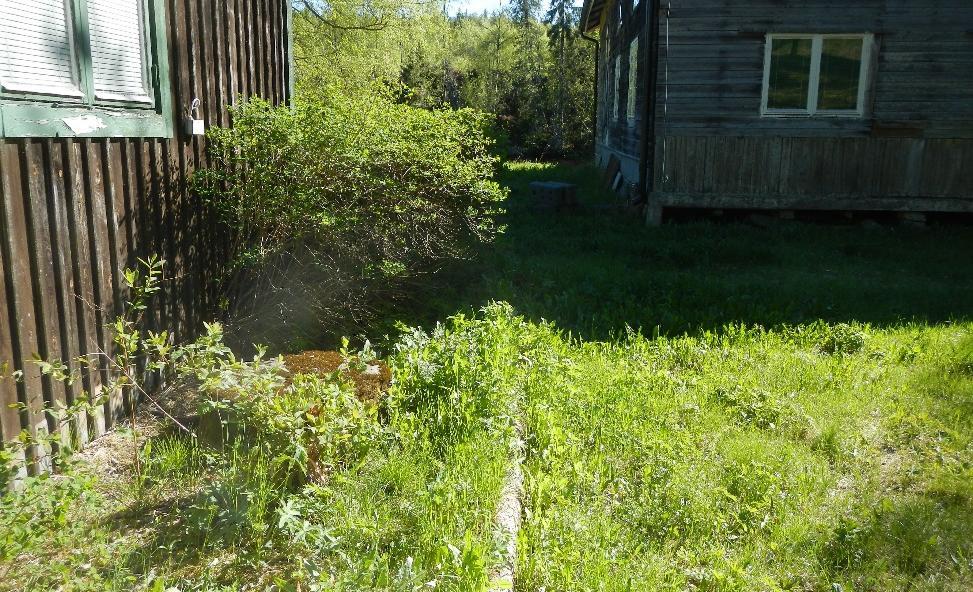

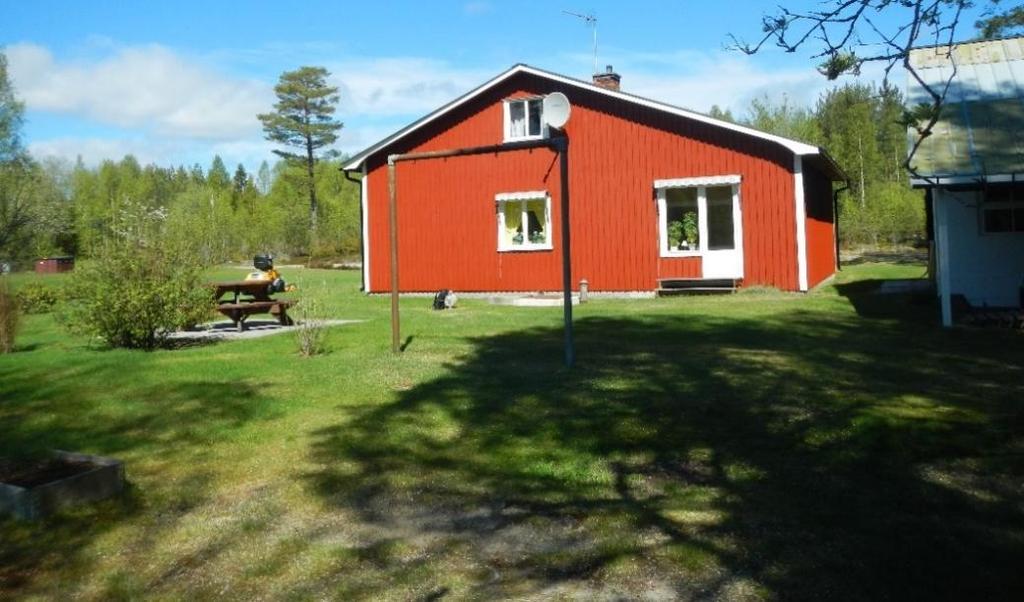

6 Bilaga 3 (6/16) Huvudbrunnen är 2,5 meter djup och vattennivån vid mättillfället var 1,92 m från ö.k. brunn (Figur 10). Tomten är belägen högst två meter ovanför vattennivån i Gnarpsån. Vattennivån i brunnen är knappt 0,05 m högre än den uppmätta nivån i Gnarpsån vid besöket maj. Brunn Figur 8. Huvudbrunnen framför gästhuset (vänster i bild). I bakgrunden syns husets norra gavel. Figur 9. Huvudbrunnen.

7 Bilaga 3 (7/16) Figur 10. Bild i brunnen 2.5 Fastighet Rogsta 4:20 och Rogsta 4:33 En bergborrad brunn finns sedan några år tillbaka på fastighet Rogsta 4:20 (Figur 11). Huvudbrunnen är placerad ca 10 m från huset. Brunnen är enligt fastighetsägarens uppgift 60 m djup. Till den bergborrade brunnen kommer även fastigheten Rogsta 4:33 att ansluta inom kort. På tomten finns också två stycken grävda brunnar; en väster om huset och en i närheten av garaget öster om huset. Den grävda brunnen väster om huset användes tidigare som vattentäkt, men då brunnen blev torrlagd varje sommar beslöts att bergborra. De grävda brunnarna mättes varken in eller inspekterades. Brunn Figur 11. Brunnsplacering, borrad brunn.

8 Bilaga 3 (8/16) På fastigheten Rogsta 4:33 finns en grävd brunn som i dagsläget används som vattentäkt. Fastigheten kommer att ansluta till den bergborrade brunnen på Rogsta 4:20. Den grävda brunnen har i nuläget inte kontrollerats men bör ingå i kontrollprogrammet även om påverkan på vattennivån bedöms bli marginell. 2.6 Fastighet Gällsta 6:10 Den grävda brunnen på fastighet Gällsta 6:10 är placerad ca 4 m från ån och på en marknivå som är betydligt lägre än huset (Figur 12 och Figur 13). Brunnsdjupet är 3 m och vattennivå mättes till 2,4 m djup från ö.k. brunnsring (Figur 14). Vattennivån i brunnen och vattennivå i ån skiljer sig ytterst lite, endast 4 cm, vilket tyder på direkt kontakt mellan brunnen och Gnarpsån. Vid tidigare sänkta nivåer i ån har brunnen påverkats tydligt och den har även torrlagts i perioder. Jordprovtagning utfördes ca 1 m söder om brunnen. Den sandiga jorden med blandade kornfraktioner var fuktig och lättgenomtränglig. Från denna fastighet och uppströms ån är slänterna väldigt branta vid åns södra sida. Brunn Figur 12. Huvudbrunnen på fastighet Gällsta 6:10.

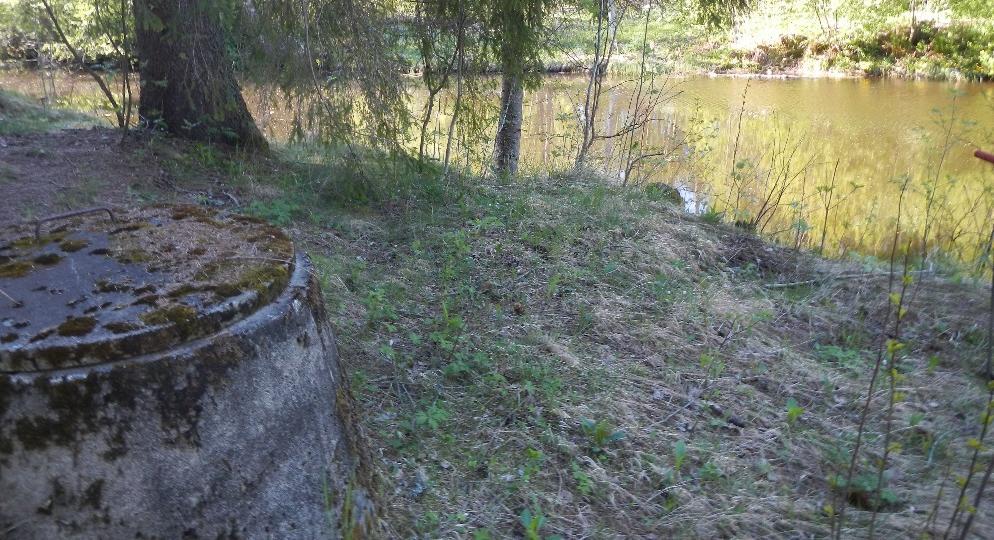

9 Bilaga 3 (9/16) Figur 13. Huvudbrunnen med Gnarpsån i bakgrunden. Figur 14. Vattennivå i brunn. 3 Gällsta 3.1 Fastighet Husta 7:2 och Husta 1:6 Fastigheterna delar på en 61 m djup bergborrad huvudbrunn som återfinns på den östra fastigheten (Husta 1:6). Framför huset på den västra tomten finns en grävd brunn som fortfarande används (Figur 15). Då det vid enkätundersökningen framkom en oro för sättningsproblematik vid denna tomt, prioriterades inspektion av den grävda brunnen samt undersökning av markförhållanden.

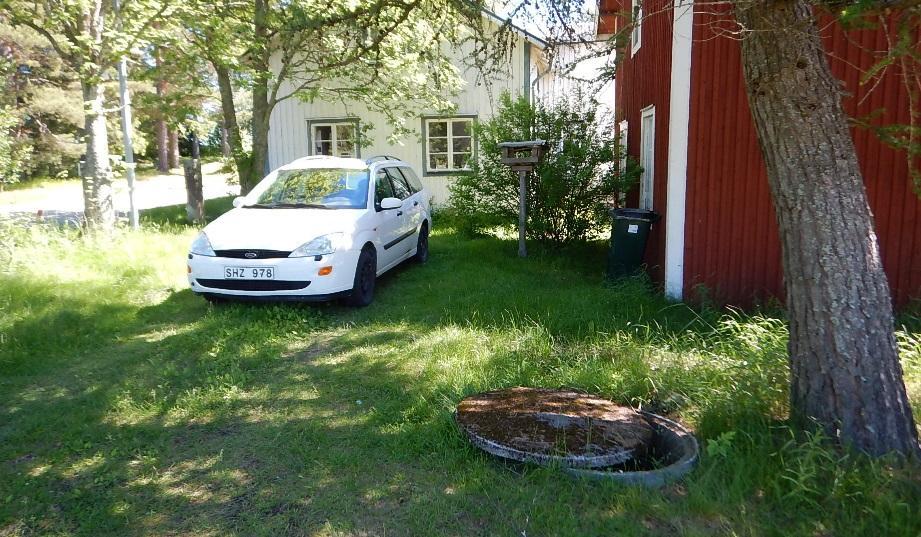

10 Bilaga 3 (10/16) Brunn Figur 15. Grävd brunn på fastighet Husta 7:2. Brunnsdjupet för den grävda brunnen uppmättes till 5 m och vattennivå vid mättillfället var 1,4 m från ö.k. brunn. Brunnen är belägen ca 150 m från ån. Jordprovtagning vid fastigheten visar på siltiga jordlager (Figur 16). Figur 16. Jordprov, ca 80 cm från markyta. Siltigt lager ovanpå sannolikt lerlager.

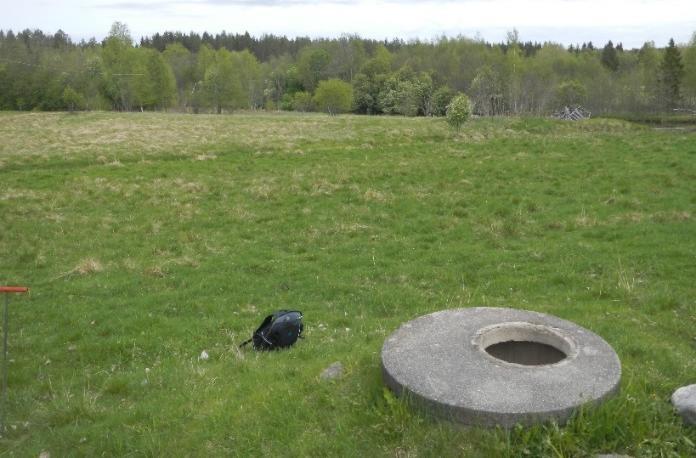

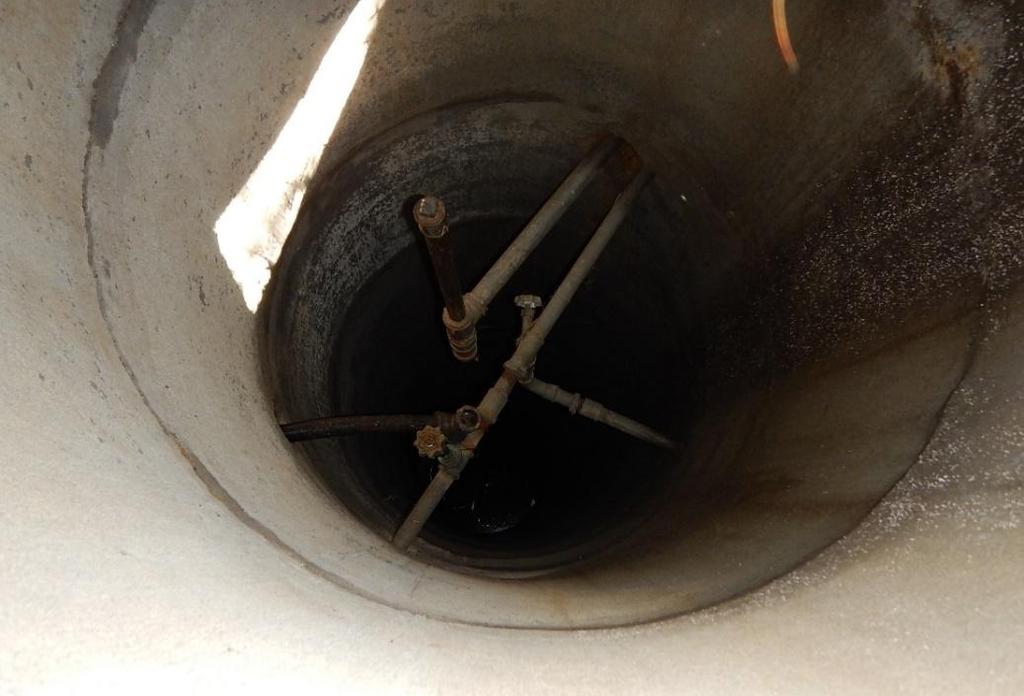

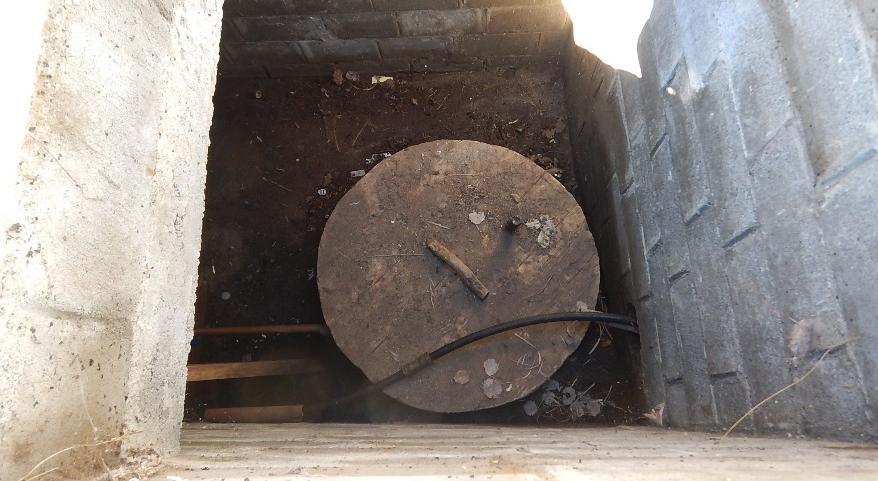

11 3.2 Fastighet Husta 2:12 På fastigheten finns en bergborrad brunn som är placerad ca m framför husets östra gavel. Den borrade brunnen uppmättes till 32 m djup och vattennivån är 2,45 m från ö.k. brunn (Figur 17). Vattennivån var vid mätningstillfället knappt en meter under vattennivån i ån. Utförd jordprovtagning visar på siltiga jordartslager i översta delen av marken. Nära ån var jorden lättgenomtränglig den översta metern. Längre norrut från ån indikerar provtagningen sandigt lager under silten. Bilaga 3 (11/16) Figur 17. Bergborrad brunn i gammal grävd brunn. 3.3 Fastighet Gällsta 24:1 Den grävda brunnen är placerad NO om fastigheten i sandig jord. Brunnen är 4,85 m djup och vattennivån är 4,05 m ned från ö.k. brunn (Figur 18). Brunnen är placerad ca 60 m från ån (Figur 19 och Figur 20). Vattennivån i brunnen var vid mättillfället lägre än i ån (+35,79 resp. +36,49).

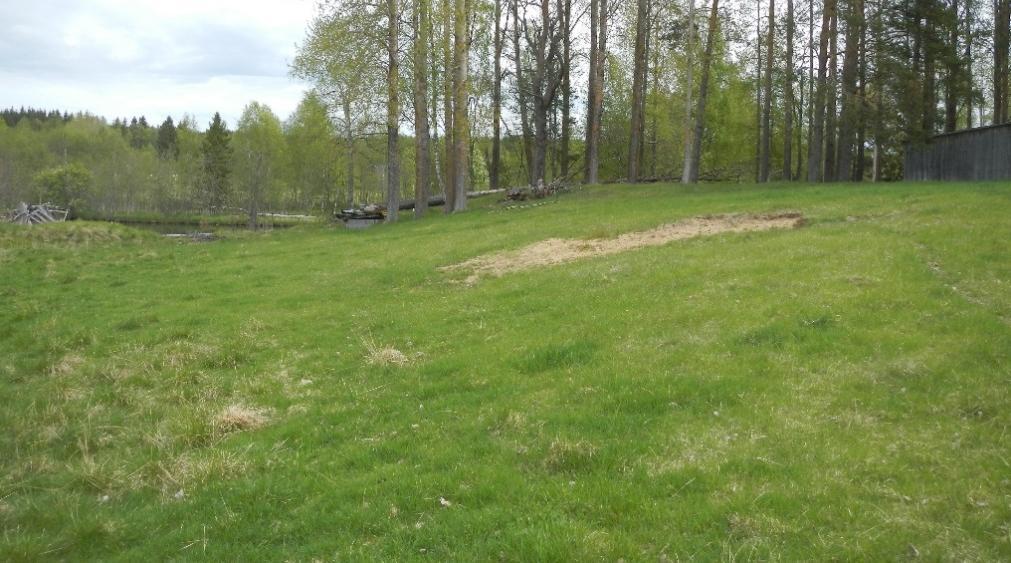

12 Bilaga 3 (12/16) Figur 18. Brunnen vid Gällsta 24:1. Gnarpsån Figur 19. Brunnen med Gnarpsån i norr.

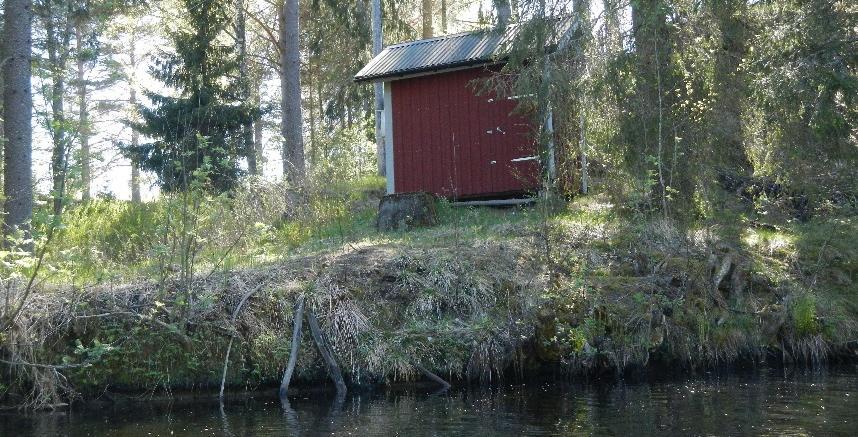

13 Bilaga 3 (13/16) Figur 20. Åsen som löper mellan huset och ån. Foto taget från brunnsplacering i östlig riktning. 3.4 Gällsta 8:6 - Ishallen Fastighet Gällsta 8:6, ishallen har en grävd brunn belägen ca 8 m från åkanten, se Figur 21. Vattennivån i brunn är samma som i ån och det finns troligen en direkt kontakt mellan å och brunn. Figur 21. Grävd brunn vid ishallen.

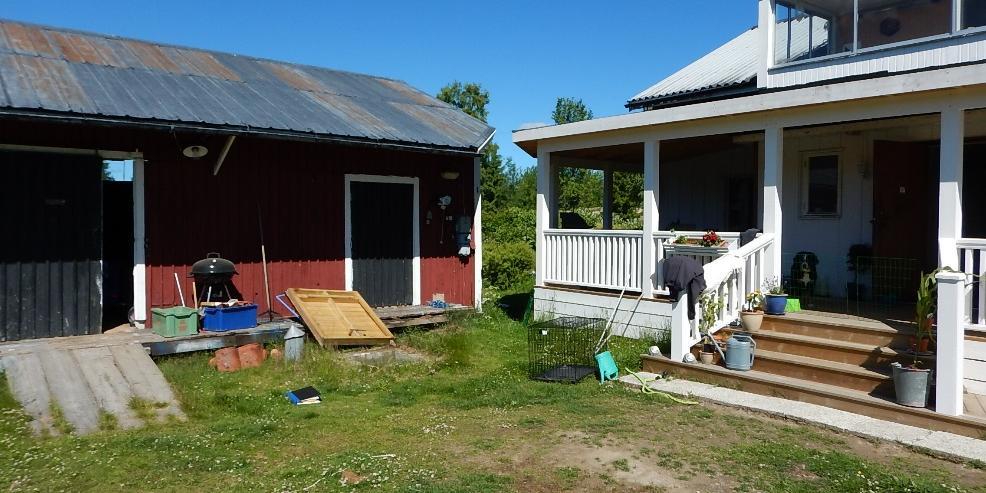

14 3.5 Gällsta 28:2 Brunnen på fastigheten Gällsta 28:2 på åsen, söder om vägen, ligger i vinkeln mellan husen, se Figur 22 och Figur 23. Grundvattenytan inmättes till ca 5,2 m under markytan (tomtens nivå). Bilaga 3 (14/16) Figur 22. Brunnen placerad i vinkeln mellan huskropparna. Figur 23. Brunnen vid Gällsta 28: Gällsta 9:6 m.fl. På fastigheten Gällsta 9:6 finns en grävd brunn som flera fastigheter nyttjar (se Figur 24 och Figur 25). Fastigheten ligger på åsen nära ån (se Figur 26). Brunnen ligger utanför stallet, under ett lärkträd. Grundvattenytan inmättes till ca 5,6 m under markytan (tomtens nivå).

15 Bilaga 3 (15/16) Figur 24. Grävd brunn utanför stallbyggnaden under en lärk. Figur 25. Brunnen vid fastighet Gällsta 9:6 m.fl.

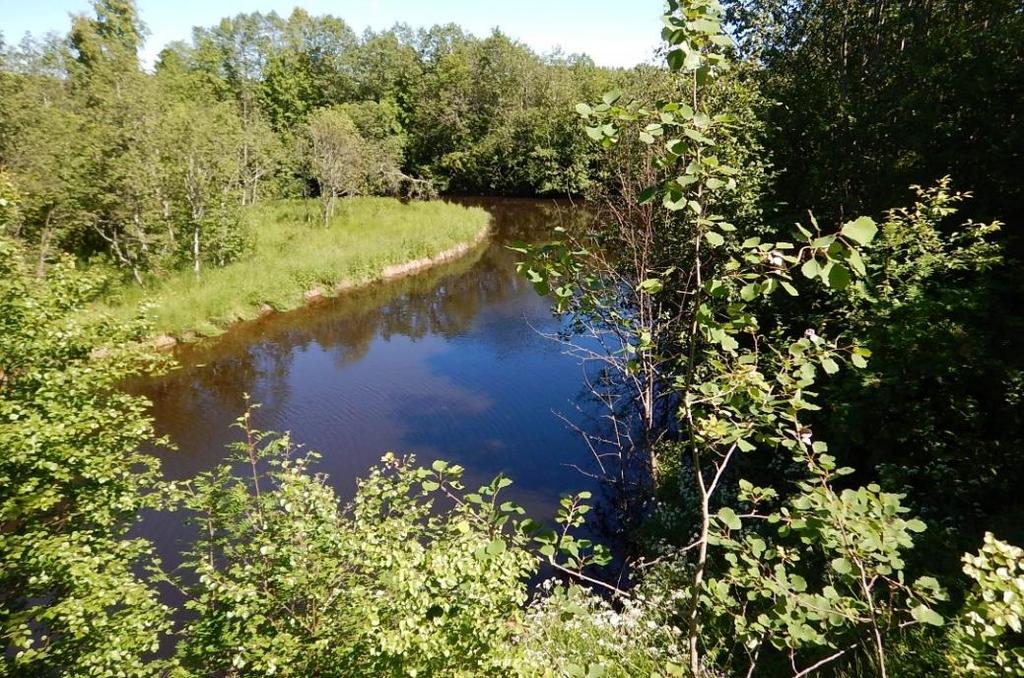

16 Bilaga 3 (16/16) Figur 26. Slänten vid ån, ca 40 m avstånd mellan brunnen och ån.
