Kalibrering av datamodeller
|
|
- Malin Bergqvist
- för 8 år sedan
- Visningar:
Transkript

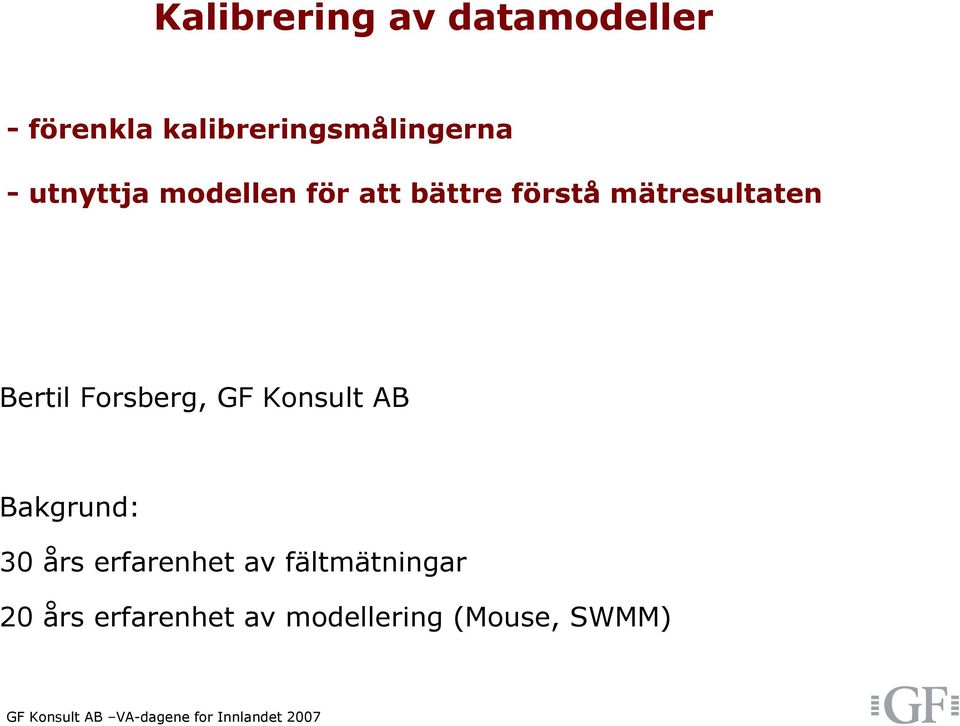

1 Kalibrering av datamodeller - förenkla kalibreringsmålingerna - utnyttja modellen för att bättre förstå mätresultaten Bertil Forsberg, GF Konsult AB Bakgrund: 30 års erfarenhet av fältmätningar 20 års erfarenhet av modellering (Mouse, SWMM)
2 GF Konsult AB Samhällsbyggare med spännvidd GF är idag 170 medarbetare. Hos oss arbetar arkitekter, ingenjörer, biologer, lantmätare och fysiska planerare Ingår sedan i Norconsult A/S

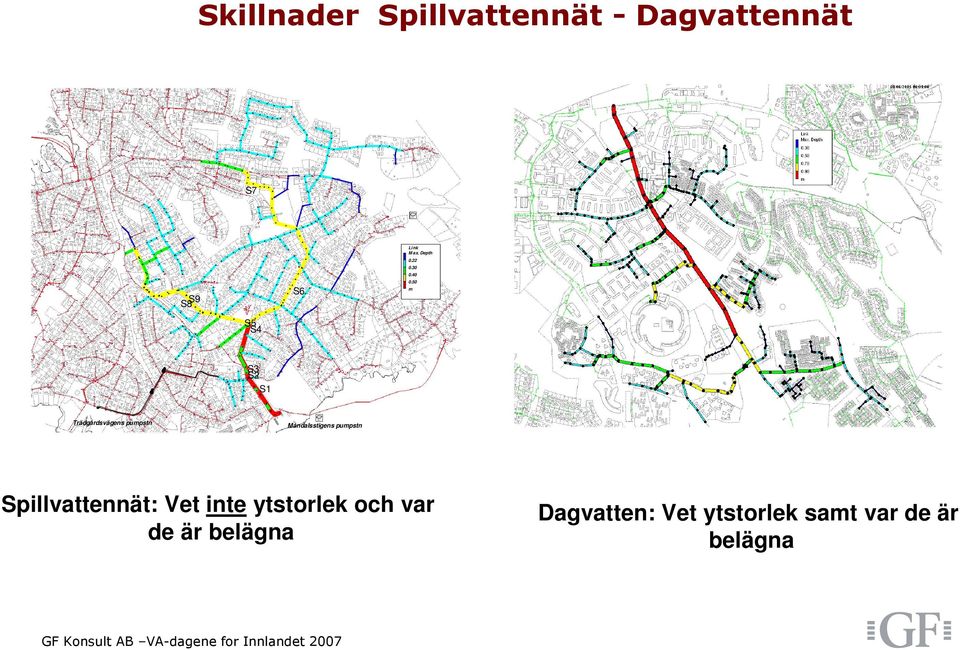

3 Skillnader Spillvattennät - Dagvattennät S7 Link M ax. Depth S6 S9 S8 m S5 S4 S3 S2 S1 Trädgårdsvägens pumpstn Måndalsstigens pumpstn Spillvattennät: Vet inte ytstorlek och var de är belägna Dagvatten: Vet ytstorlek samt var de är belägna

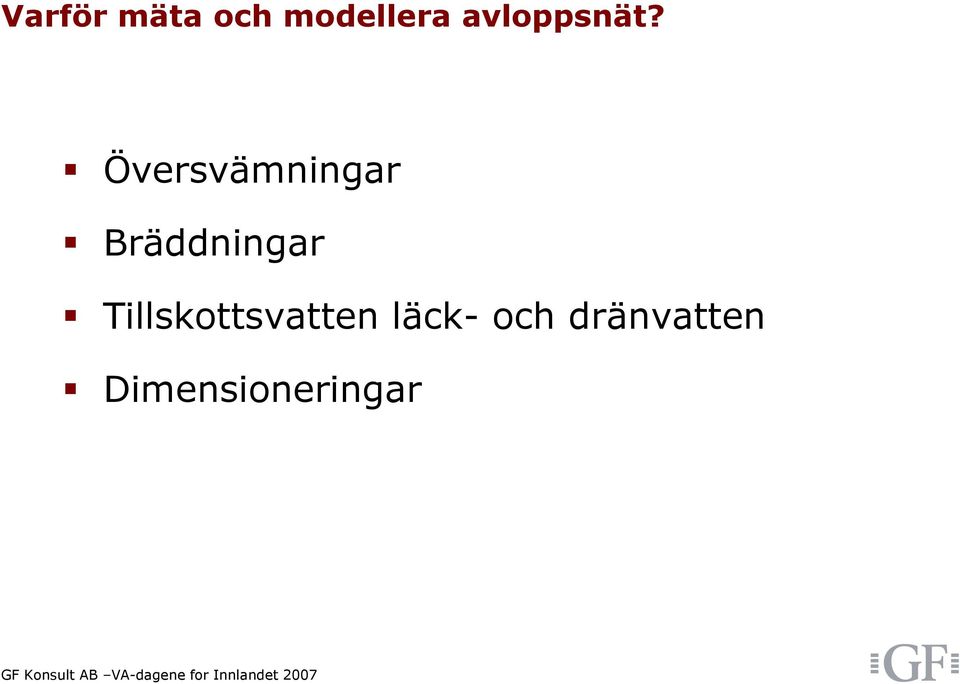

4 Varför mäta och modellera avloppsnät? Översvämningar Bräddningar Tillskottsvatten läck- och dränvatten Dimensioneringar
5 Vattentyper i ett avloppsnät ett år Fördelning vattentyper Berga avloppsvatten 1% 26% Spill Regn Läck-drän Spillvatten 24% Regnvatten 1% 73% Läck- och drän 75% Svensk tätort med invånare Svensk tätort med invånare

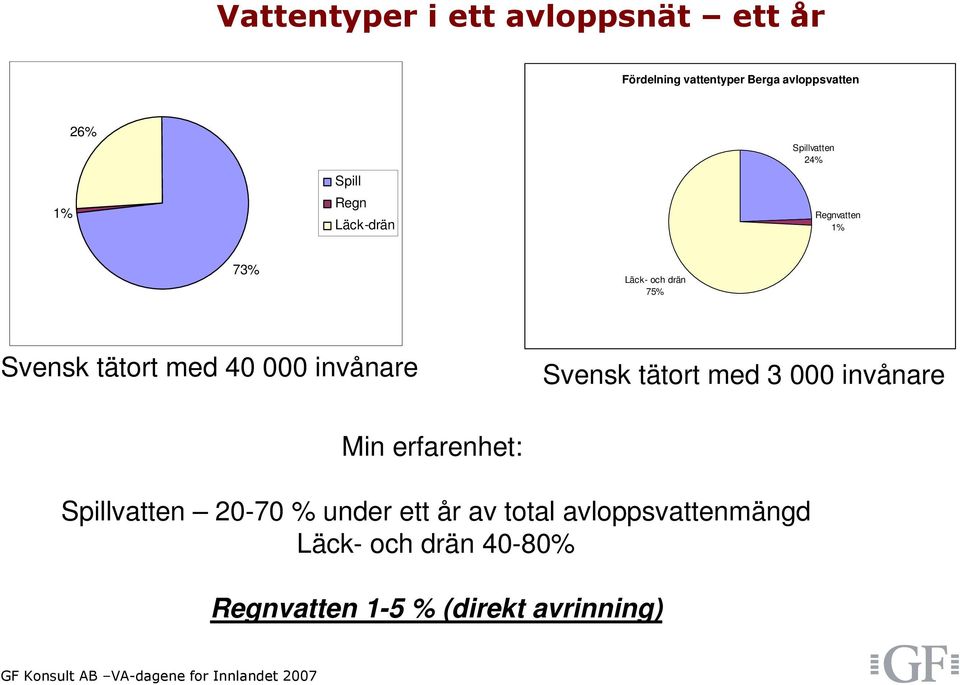

6 Vattentyper i ett avloppsnät ett år Fördelning vattentyper Berga avloppsvatten 1% 26% Spill Regn Läck-drän Spillvatten 24% Regnvatten 1% 73% Läck- och drän 75% Svensk tätort med invånare Svensk tätort med invånare Min erfarenhet: Spillvatten % under ett år av total avloppsvattenmängd Läck- och drän 40-80% Regnvatten 1-5 % (direkt avrinning)

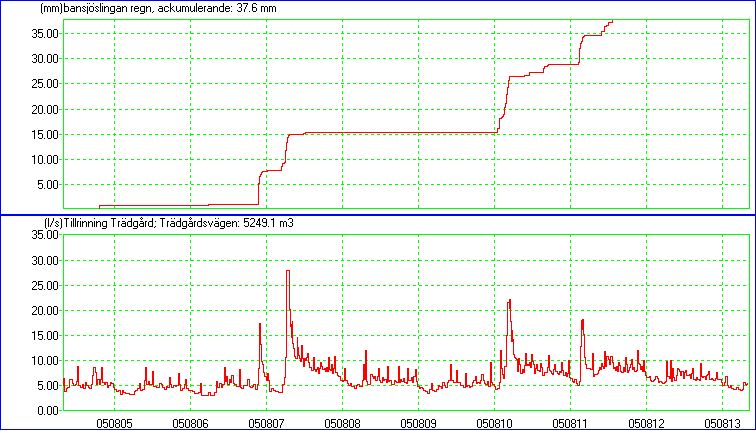

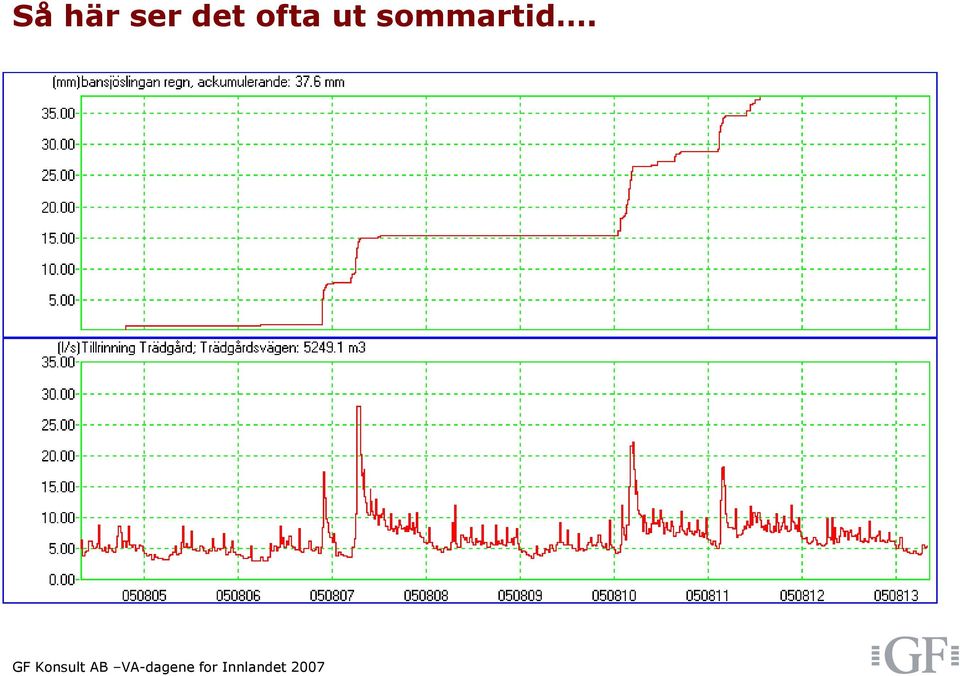

7 Så här ser det ofta ut sommartid.

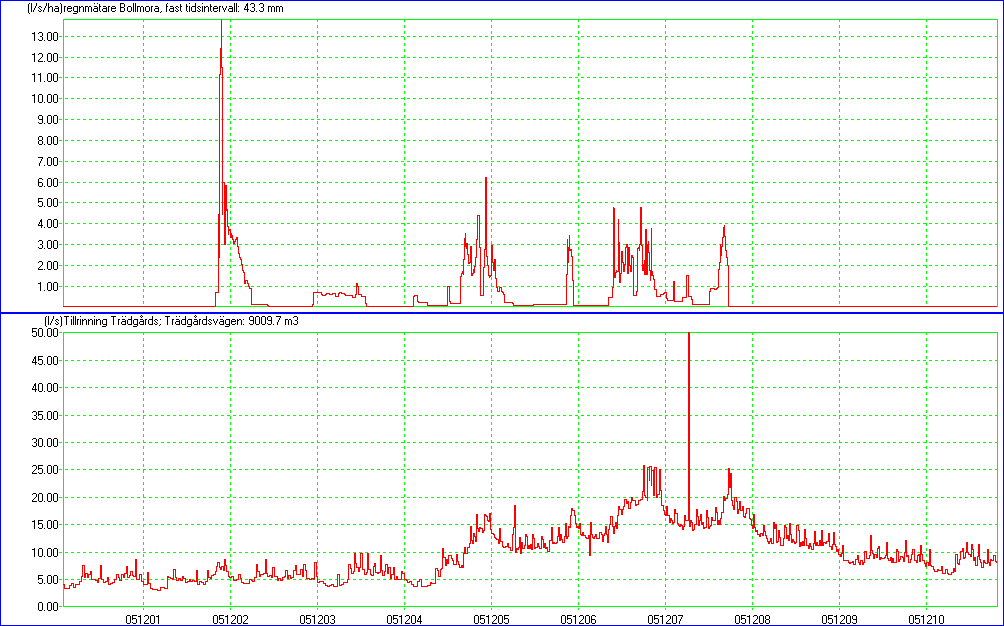

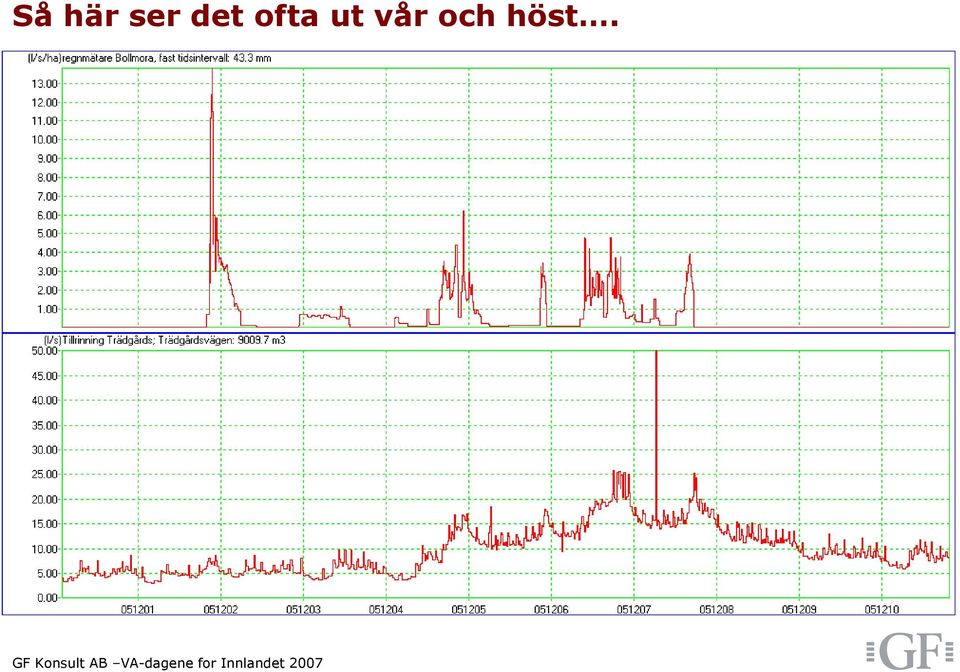

8 Så här ser det ofta ut vår och höst.
9 Problemlösning avloppsnät Avloppsnät Mätningar - flöde - pumpstationer - nederbörd - nivåer Analys Modell Analys Invent Åtgärdsförslag

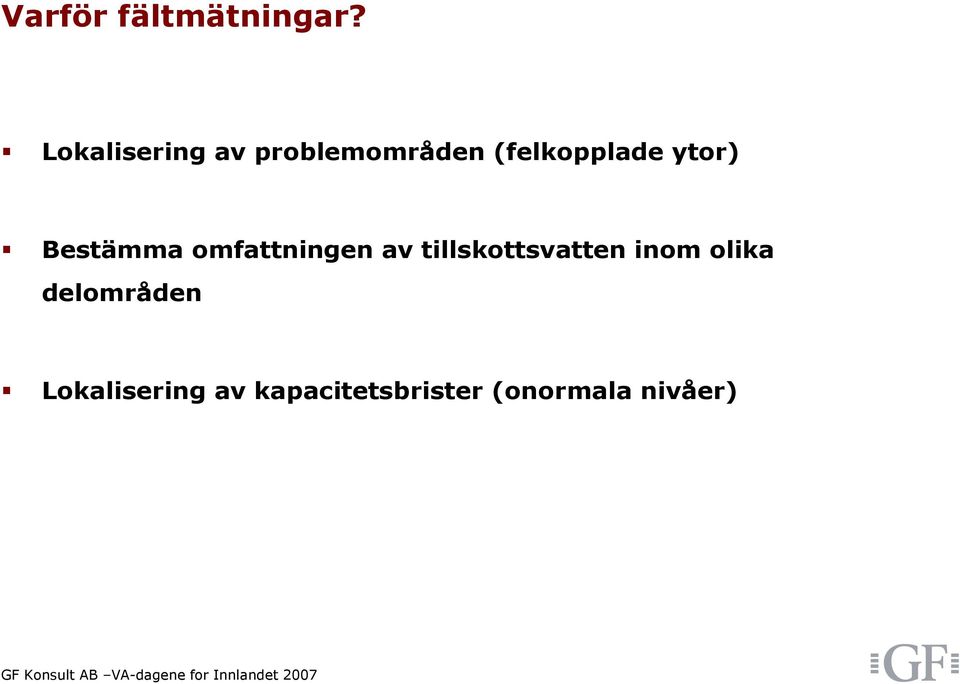

10 Varför fältmätningar? Lokalisering av problemområden (felkopplade ytor) Bestämma omfattningen av tillskottsvatten inom olika delområden Lokalisering av kapacitetsbrister (onormala nivåer)

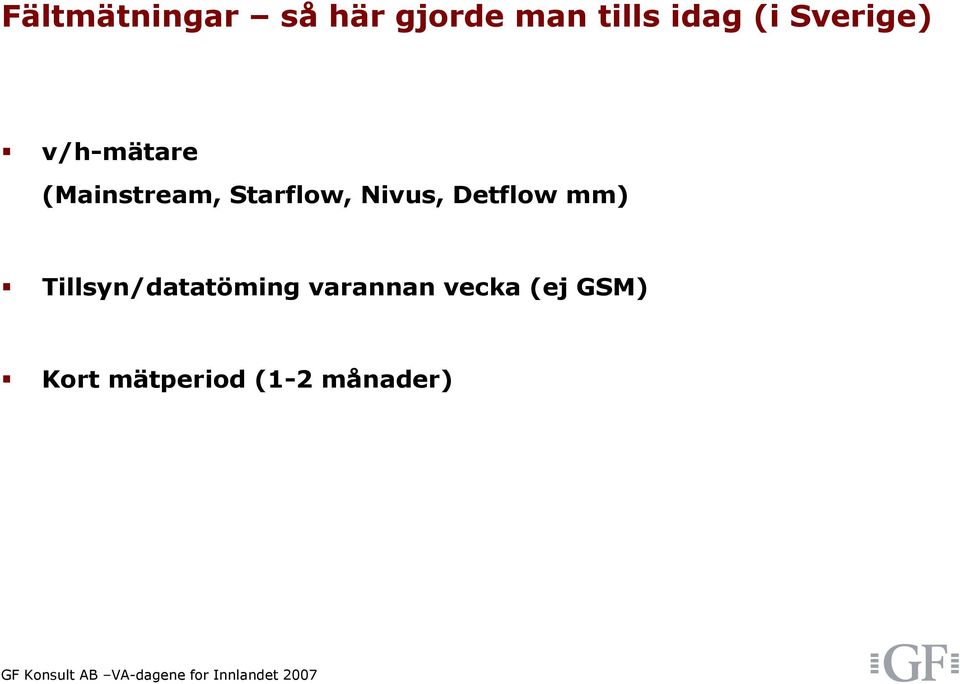

11 Fältmätningar så här gjorde man tills idag (i Sverige) v/h-mätare (Mainstream, Starflow, Nivus, Detflow mm) Tillsyn/datatöming varannan vecka (ej GSM) Kort mätperiod (1-2 månader)

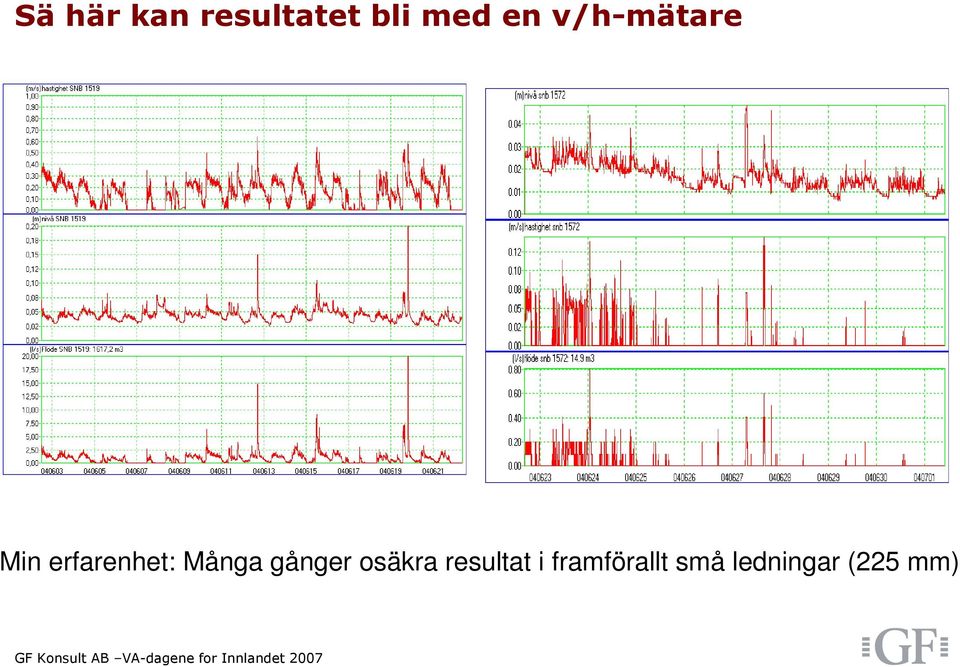

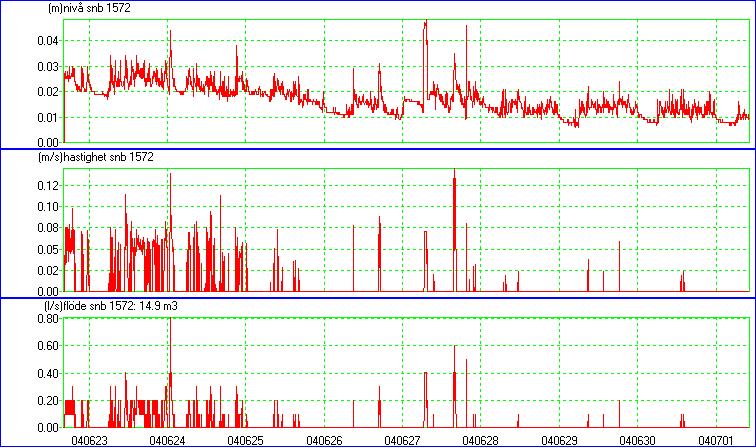

12 Sä här kan resultatet bli med en v/h-mätare Min erfarenhet: Många gånger osäkra resultat i framförallt små ledningar (225 mm)

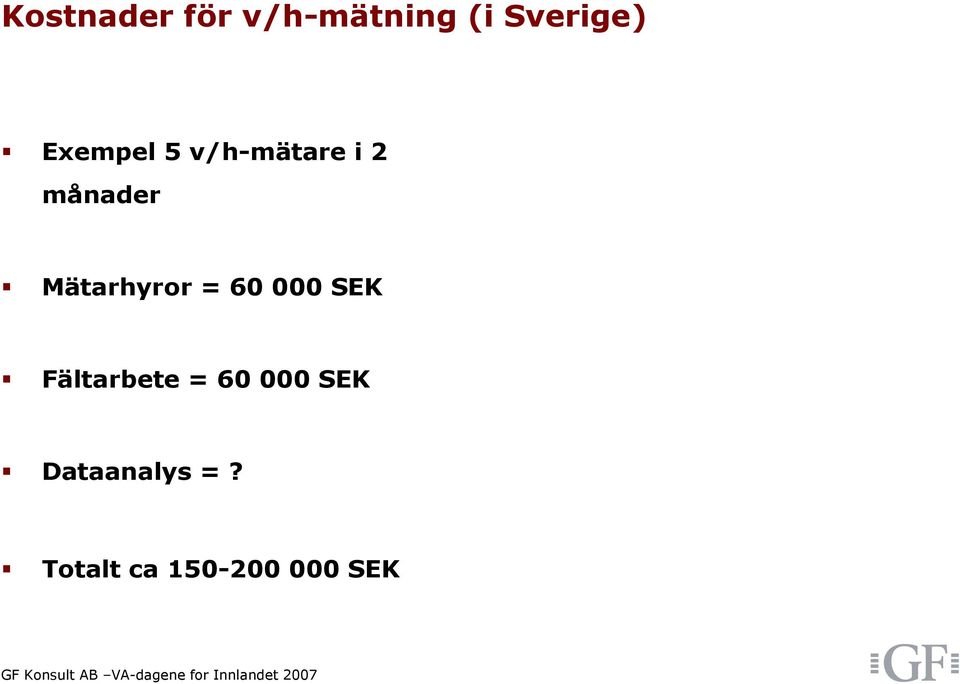

13 Kostnader för v/h-mätning (i Sverige) Exempel 5 v/h-mätare i 2 månader Mätarhyror = SEK Fältarbete = SEK Dataanalys =? Totalt ca SEK

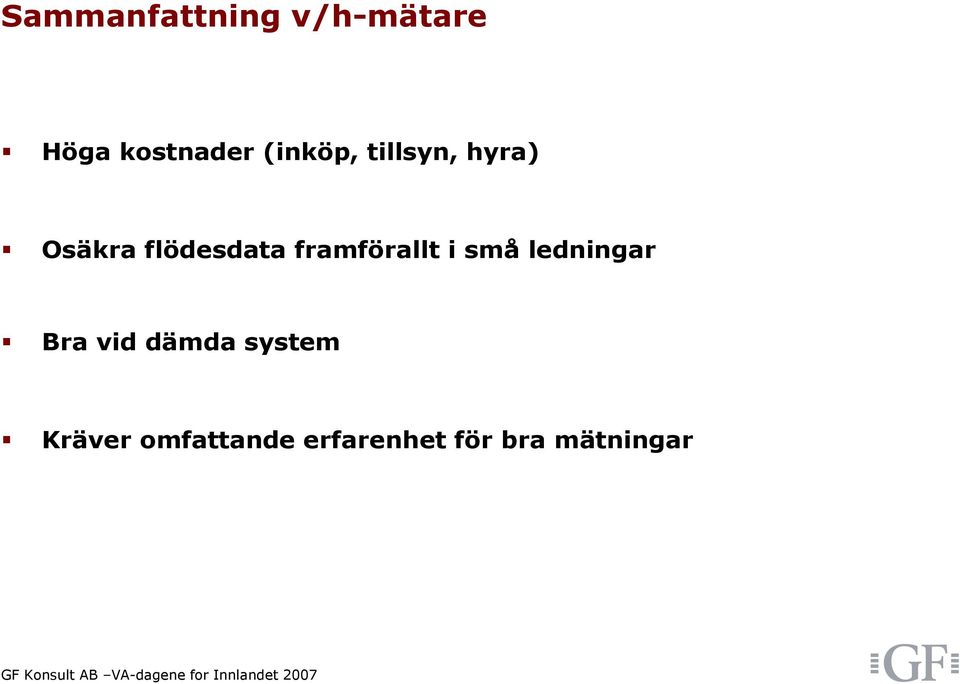

14 Sammanfattning v/h-mätare Höga kostnader (inköp, tillsyn, hyra) Osäkra flödesdata framförallt i små ledningar Bra vid dämda system Kräver omfattande erfarenhet för bra mätningar

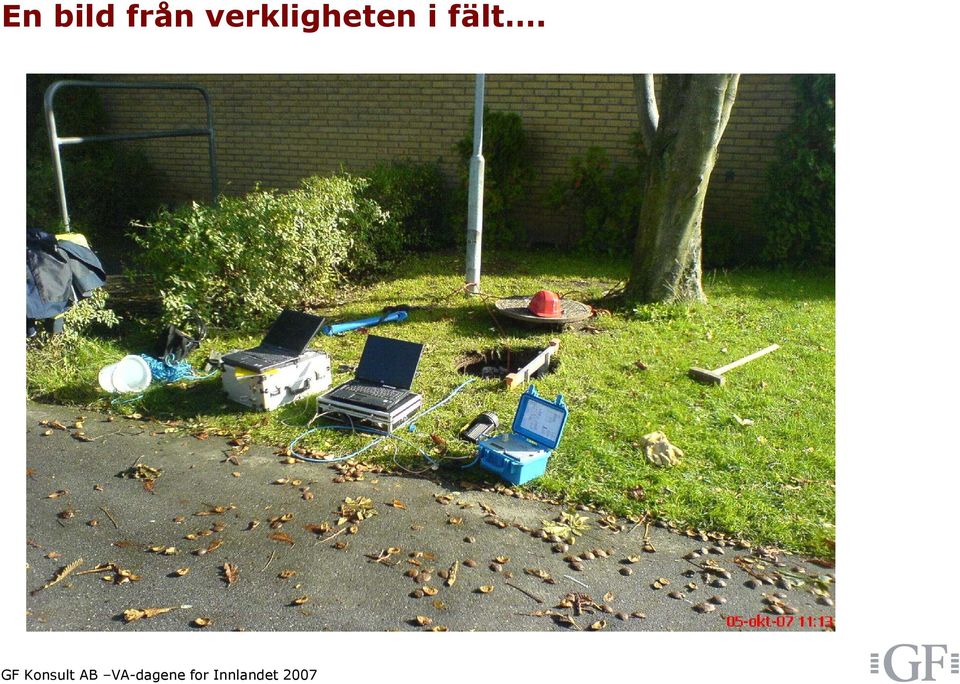

15 En bild från verkligheten i fält.

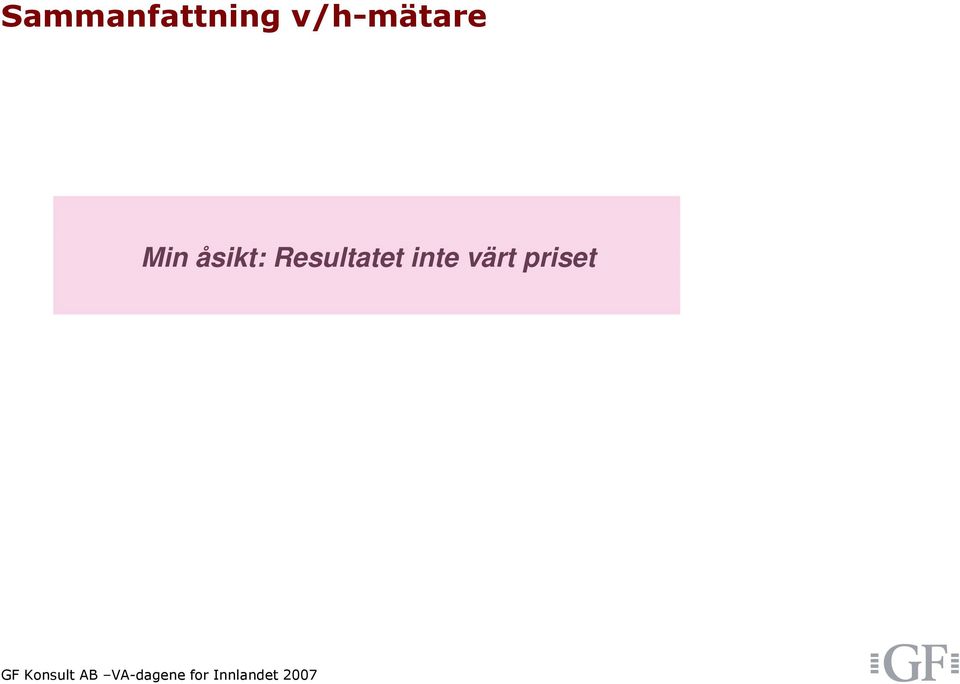

16 Sammanfattning v/h-mätare Min åsikt: Resultatet inte värt priset

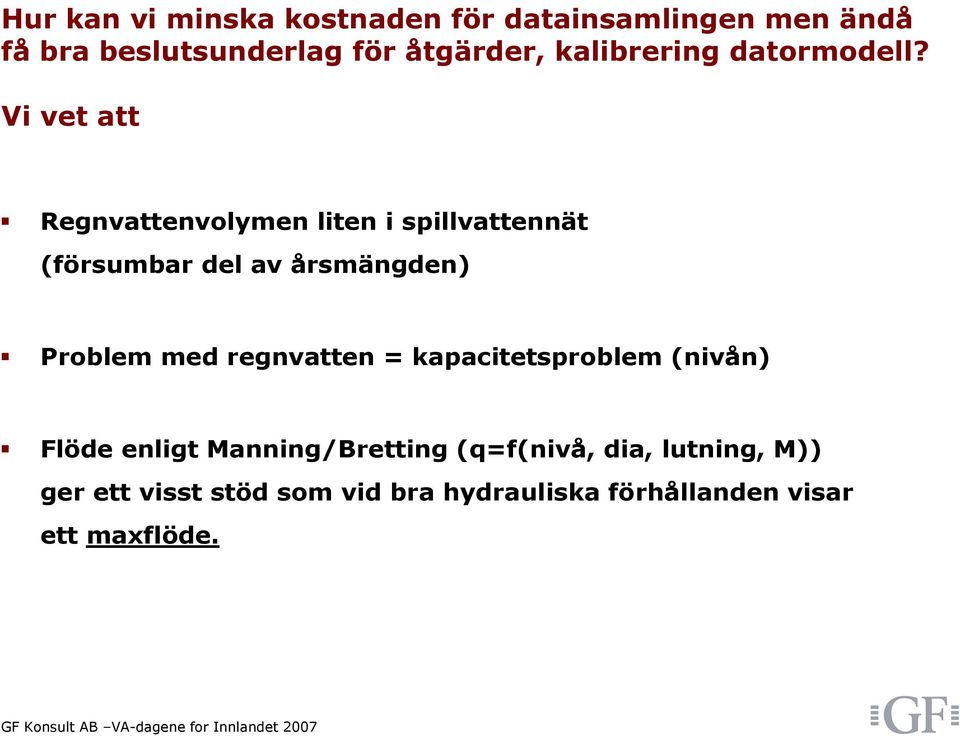

17 Hur kan vi minska kostnaden för datainsamlingen men ändå få bra beslutsunderlag för åtgärder, kalibrering datormodell? Vi vet att Regnvattenvolymen liten i spillvattennät (försumbar del av årsmängden) Problem med regnvatten = kapacitetsproblem (nivån) Flöde enligt Manning/Bretting (q=f(nivå, dia, lutning, M)) ger ett visst stöd som vid bra hydrauliska förhållanden visar ett maxflöde.
18 Hur kan vi minska kostnaden men ändå få bra underlag för kalibrering? Använd nivåloggers ute i ledningsnätet Använd v/h-mätare (eller annan flödesmätare t ex pumpstation) i slutpunkten Mät under längre perioder än idag (hela sommaren?) Använd GSM/GPRS för kontinuerlig insamling - tillsyn varje dag utan besök på plats Verifiera alltid med datormodell (ex SWMM )

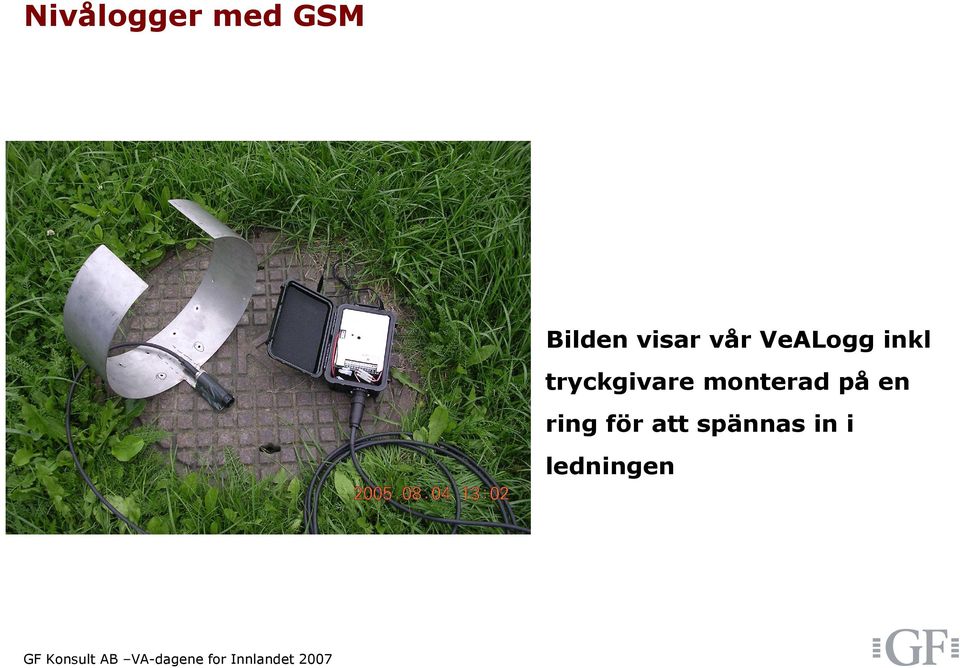

19 Nivålogger med GSM Bilden visar vår VeALogg inkl tryckgivare monterad på en ring för att spännas in i ledningen

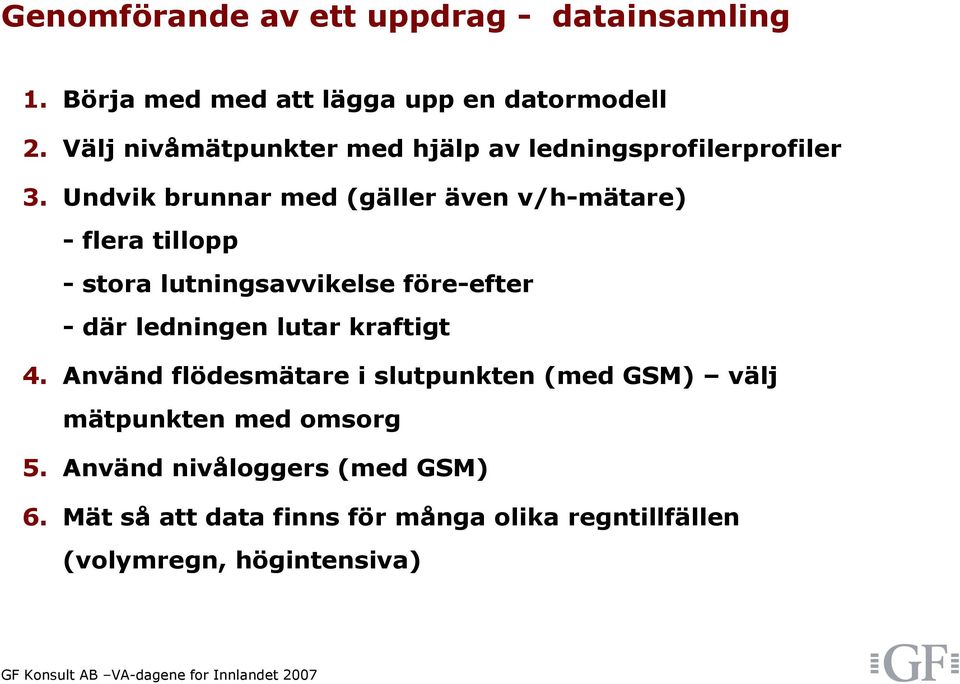

20 Genomförande av ett uppdrag - datainsamling 1. Börja med med att lägga upp en datormodell 2. Välj nivåmätpunkter med hjälp av ledningsprofilerprofiler 3. Undvik brunnar med (gäller även v/h-mätare) - flera tillopp - stora lutningsavvikelse före-efter - där ledningen lutar kraftigt 4. Använd flödesmätare i slutpunkten (med GSM) välj mätpunkten med omsorg 5. Använd nivåloggers (med GSM) 6. Mät så att data finns för många olika regntillfällen (volymregn, högintensiva)
21 Kalibrering av modell Analysera kontinuerligt, använd Mannings formel samt Brettings delfyllnadskurva som stöd vid beräkning av flöden Beräkna total hårdgjord yta mha flödesmätningen i slutpunkten Fördela ytorna inom respektive delområde kör För att underlätta analysen i modellen lägg in mätdata för respektive mätpunkt i modellen
22 Kostnader för nivåmätningsmetoden Exempel 4 nivå-mätare + 1 v/h-mätare i 2 månader inkl GSM Mätarhyror = SEK Fältarbete = SEK Dataanalys = < än V/H-mätare Totalt SEK
23 VA-Banken GSM/GPRS Tyresö, Nyköping Starflow Mainstream Nivus Detflow
24 Så här kan resultatet bli
25 Så här kan resultatet bli

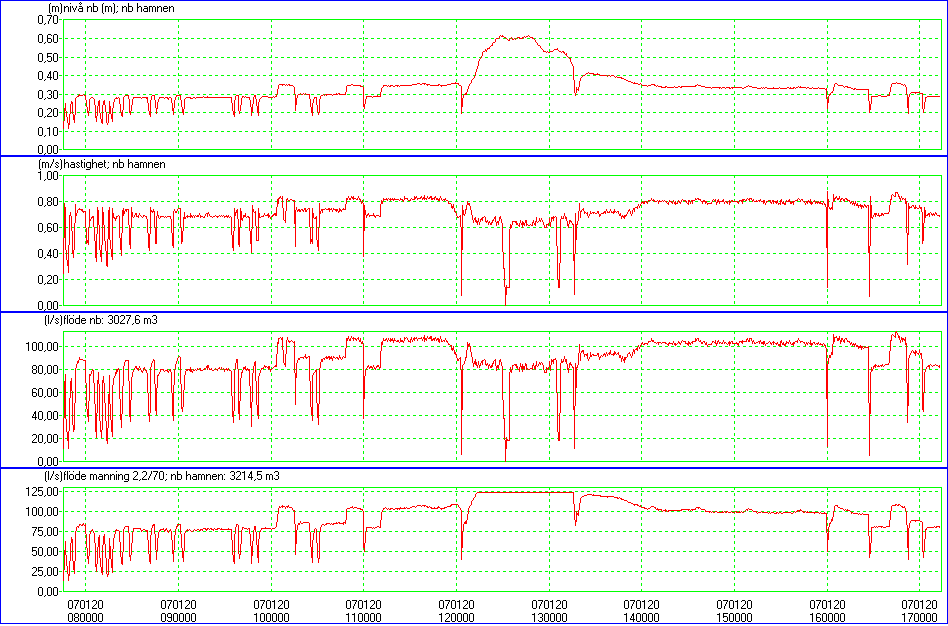

26 v/h-mätare - vid dämd ledning Exemplet visar en v/h-mätning i dia450 mm ledning
