1 Falköping Utredning om dagvattenhantering för del av fastigheten Korsberga 1:1 Undertecknad har på uppdrag Grävfirma Jan Lundblad AB utfört en hydrologisk utredning för det område som berörs av företagets verksamhet i Korsberga. Bakgrunden till utredningen härrör från den begäran om fördjupad utredning om dagvattenhanteringen samt miljökonsekvensutredning som begärts av Hjo kommun genom beslut i Hjo fullmäktige I beslutet preciseras inte närmare vad utredning skall innehålla, men undertecknad har tolkat uppdraget enligt följande: Beräkning och redovisning i kartform av det totala avrinningsområdet med redovisning av fördelningen av hårdgjorda ytor respektive naturmark. Beräkning av dimensionerande flöden rörande dagvatten. Beräkning av kapciteten hos sedimentationsdammen. Beräkning av avrinningsområdets storlek och arealfördelning Beräkning av arealen har gjorts utifrån inhämtade uppgifter i nationella höjddatabasen (NNH) kompletterade med egna inmätningar med totalstation utförda av företaget KARTTEKNIK AB. Bearbetning av höjddata och beräkning av avrinninsgområdets storlek har utförts i dataprogammet SURFER 11.6 (Golden Software). De kompletterande mätningarna företogs Kartmaterialet refererar till höjdsystemet RH 2000 och koordinatsystemet SWEREF 99 TM. I samband med inmätningen gjordes även en inmätning av det delområde som framgent avses bli sedimentationsdamm. Det totala avrinningsområdet som belastar nedströms liggande sedimentationsdamm uppgår till 17,7 ha varav 7,9 ha utgörs (eller kommer att utgöras) av hårdgjorda ytor. Total andel hårdgjord yta utgörs således av ca 45 %. Se karta i bilaga 1. Cirka en tredjedel av av området (5,7 ha) avvattnas emellertid rakt mot det i norr liggande diket medan resterande delar avrinner genom den stamledning som löper i nord sydlig riktning i områdets östra del. Se bifogad karta i bilaga 2.

2 Beräkning av dimensionerande flöde. Beräkning av dimensionerande flöde i dagvattensystemet har utförts enligt riktlinjer i Vägverkets (numera Trafikverket) publikation Hydraulisk dimensionering VVMB 310 (publikation 2008:61) enligt den s.k. Rationella metoden. Följande indata har använts i beräkningen Areal 12 ha 1 Ledningslängd 740 m Lutning 5 Mannings tal 80 (betongbeläggning) Regional parameter för nederbördsintensitet Z = 16 Varaktighet av regn = 34 minuter Återkomsttid 10 år Nederbördsintensitet 9640 l/s x km 2 Andel hårdgjord yta 65 % avrinningskoefficient 0,8. Övrig mark 35 % (flack tätbevuxen skogsmark )avrinningskoefficient 0,1. Dimensionerande flöde = ca 650 l/s Stamledningen som löper i nord sydlig riktning har en diameter av 200 mm vilket ger en teoretisk slukförmåga 2 på knappt 40 l/s, se figur 1. För att sluka hela flödet vid ett skyfall med återkomsttid på 10 år borde det egentligen krävas en ledning med en diameter på minst 550 mm, se figur 2. I praktiken innebär detta att det finns risk för att vägbanken (gamla järnvägsbanken) som avskiljer den södra och norra delen kommer att överströmmas vid skyfall av denna dignitet och avrinningen sker istället på ytan. 1 Ca en tredjedel motsvarande 5,7 ha rinner ej till stamledningen utan avvattnas till det i norr belägna diket (17,7 4,6=13,1 ha) 2 Beräkning av ledningens slukförmåga har utförts i programmet FLIS, Version 2010, Scandinavia Water Engineering AB.

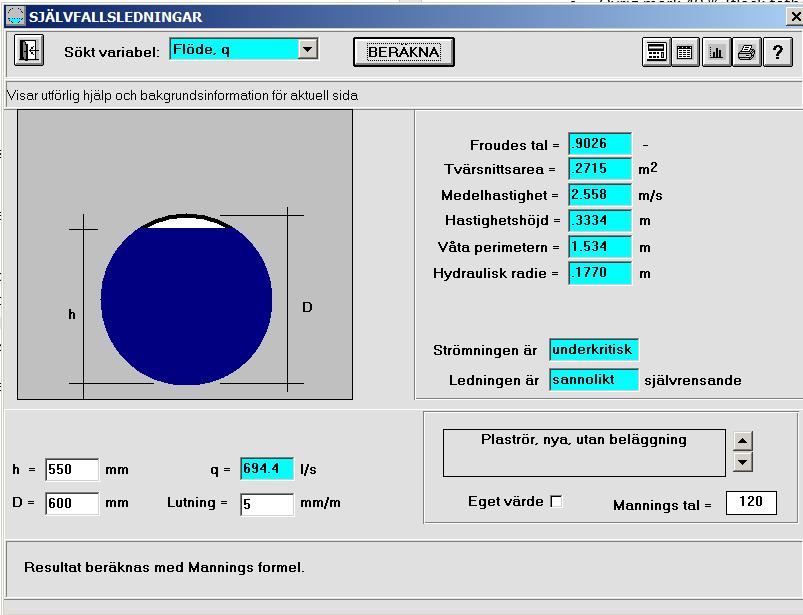

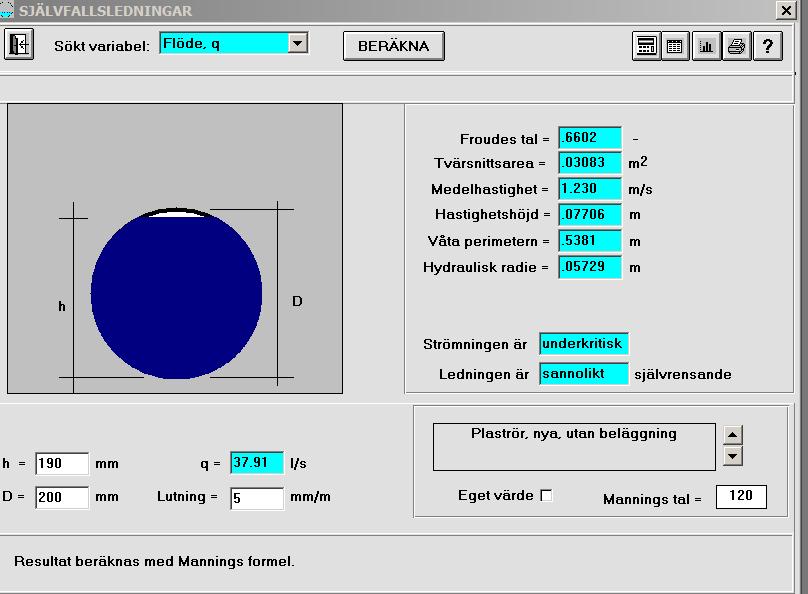

3 Figur 1. Slukförmåga för en näst intill helt fylld ledning med en diameter av 200 mm och lutning 5. Figur 2. Slukförmåga för en näst intill helt fylld ledning med en diameter av 600 mm och lutning 5.

4 Beräkning av sedimentationsdammens kapacitet Flödet vid ett regn med en återkomsttid på 10 år uppgår till ca 660 l/s vilket under ca 30 minuter uppgår till ca 1326 m 3. Dammen har en volym av ca 1700 m 3. Förutsatt att dammen inte heller är uppfylld rymmer dammen således med marginal ett högflöde även vid mycket kraftiga skyfall utan risk för direkt utströmning till recipienten. Sammanfattning och miljöbedömning Föreliggande utredning har utförts på uppdrag av Grävfirma Jan Lundblad AB och har föranletts av det beslut som fattades i Hjo kommunfullmäktige att återemittera ärendet om detaljplan för nämnda område på fastigheten Korsberga 1:1. I beslutet angavs att planen skall kompletteras med en fördjupad utredning om dagvattenhantering samt en miljökonsekvensutredning. Utredningen innefattar en beskrivning av områdets hydrologi och hydrauliska aspekter vad gäller ledningsnät, dagvattendammar etc. Sammanfattningsvis kan konstateras följande Det berörda avrinningsområdet uppgår till knappt 18 ha varav ca 40 % utgörs av hårdgjorda ytor. Ett dimensionerande flöde har beräknats enligt Vägverkets (numera Trafikverkets) publikation Hydraulisk dimensionering VVMB 310 (publikation 2008:61) enligt den s.k. Rationella metoden. Vid kraftiga skyfall beräknade utifrån en återkomsttid på 10 år finns stor risk att den anlagda stamledningen inte sväljer dessa högflöden utan att en stor andel avrinner direkt på ytan. Dammens volym är dock så väl tilltagen att även vid kraftiga skyfall är risken ytterst liten att vatten direkt spolas ut till den nedströms belägna recipienten, förutsatt att inte dammen är fylld. Således kan säga att riskerna för negativ påverkan utanför själva området är mycket små genom den väl tilltagna sedimentationsdammen. Inom området kan dock erosionsproblem uppstå till följd av att den stamledning som anlagts, av beräkningen att döma, ej klarar de högsta dimensionerande flöden som kan uppstå vilket givetvis kan leda till en viss temporär grumling. Detaljplanekartan bör uppdateras genom att den planerade dagvattendammen anges till storlek och läge. TerraLimno Gruppen AB Lars Pettersson På uppdrag av Grävfirma Jan Lundblad AB

5

6 N TECKENFÖRKLARING HUVUDSAKLIG FLÖDESRIKTNING AVRINNINGSOMRÅDE PLANERAD SEDIMENTATIONSDAMM BEFINTLIG BRANDDAMM HÅRDGJORD YTA REV ANT REVIDERINGEN AVSER SIGN DATUM AVRINNINGSOMRÅDEN KORSBERGA 1:1, HJO KOMMUN 500 meter TEL RITAD KONSTR AV LARS PETTERSSON FALKÖPING GRANSKAD AV LP ARBETSNUMMER PLANRITNING KOD TYP POS SKALA A3 1:8 000 RITNINGSNUMMER 2 REG
