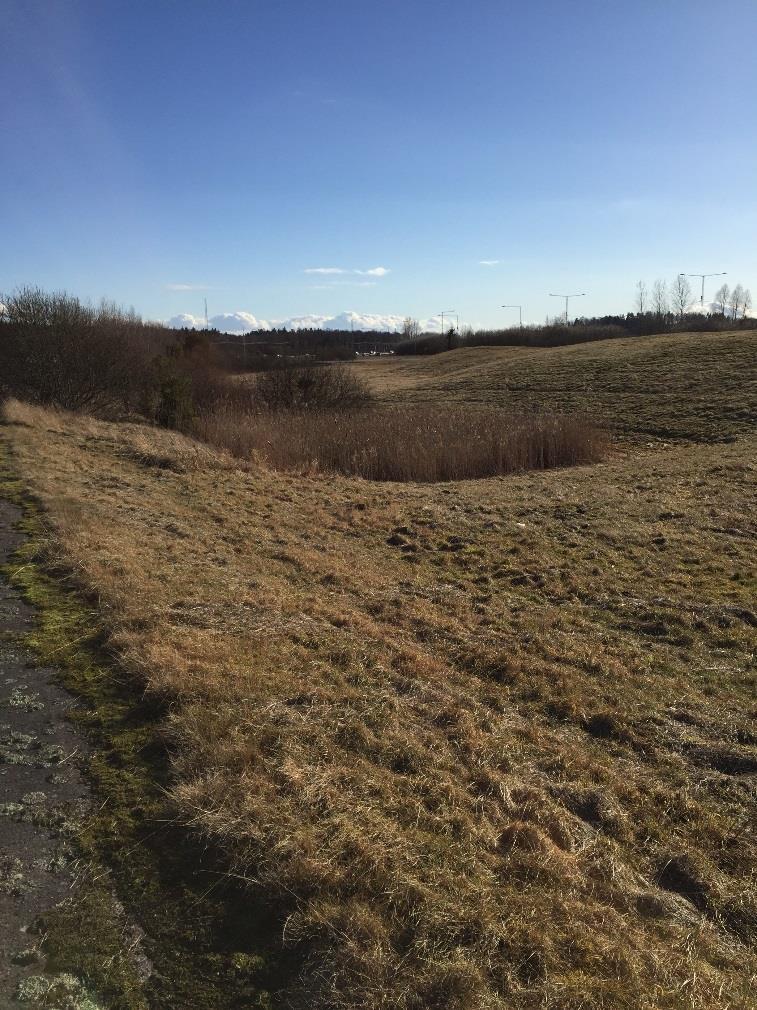

Ny damm vid trafikplats söder om Eurostop, Arlandastad. Slutversion 15U Foto Befintlig dike/damm söder om Eurostop

Transkript

1 15U28194 Ny damm vid trafikplats söder om Eurostop, Arlandastad Slutversion Foto Befintlig dike/damm söder om Eurostop Bjerking AB Strandbodgatan 1, Uppsala. Hornsgatan 174, Stockholm. Växel bjerking.se

2 Uppdrag nr. 15U28194 Sida 1 (7) PM/Rapport Uppdragsnamn Övergripande dagvattenutredning Arlandastad Sigtuna kommun Arlanda stad DV-utredning Arlandastad Projekt AB Dieter Sand Box Stockholm-Arlanda Uppdragsgivare Arlandastad Projekt AB Dieter Sand Vår handläggare Anna Blomlöf Datum Innehåll Bakgrund... 2 Beräkningar flöden Förutsättningar... 3 Dagens damm storlek... 4 Dagens reningseffekt i befintligt dike/utjämningsdamm... 5 Förslag för kompletterande rening Olika lösningar Val av lösning alternativ Reningseffekt för en större våt damm, alt Bjerking AB Box Postnr Ort Telefon Fax Org.nr F-skattebevis

3 Sida 2 (7) Ny damm vid trafikplats söder om Eurostop, Arlandastad Bakgrund Under våren 2016 har flera olika dagvattenutredningar tagits fram rörande dagvattenhanteringen i de olika stadsdelarna (4-6) vid Arlandastad: WRS arbetade med dagvatten inom Arlandastad stadsdel 4, 5 och 6 och följande dokument togs fram av WRS: Dagvattenutredning Arlandastad stadsdel 4, 5 och 6 samt omgivande framtida exploateringsområden, PM Dimensionering fördröjningsdammar Arlandastad stadsdel 4-6, PM, Beräknad reningseffekt av kompletterande dagvattendammar och infiltration inom Arlandastad stadsdel 4-6 Utredningarna har utförts så att flödet utjämnas så att ingen ökning sker efter exploatering genom öppna dagvattenlösningar, fördröjningsmagasin och dagvattendammar. I de utförda beräkningarna visas att dagvattnet renas inom planområdet så pass bra utan att någon miljökvalitetsfaktor riskerar försämrad klassning med undantag av fosfor. Totalt kvarvarande kompletterande reningsbehov av dagvattnet som leds söderut blir 3,6-6,4 kg fosfor. Notera att beräkningarna som är utförda baseras på att kommande exploateringar utnyttjas till fullo, dvs att exploateringskvoten fylls (värsta scenariot). Denna utredning utreder möjligheten att utföra den kompletterande reningen i samma område som den befintliga dagvattendammen i trafikplatsen söder om Eurostop. Val av lösning studeras översiktligt för att se om tillräcklig kompletterande reningseffekt kan erhållas.

4 Sida 3 (7) Beräkningar flöden 2.1 Förutsättningar Hela handelsplatsen avrinningsområde som avrinner söderut mot den befintliga dammen har en yta på 18,6 ha se bild nedan. Handelsplats med avrinning söderut Bef DVanläggning Bild 1: Handelsplats och läget för den befintliga dagvattenanläggningen. Vi har antagit en sammanvägd avrinningskoefficient på 0,7 för området. Flödet för ett 10- årsregn har beräknats till l/s med en klimatfaktor på 1,25. Dessutom tillkommer ca 100 l/s från Arlanda stadsdel 4:s utlopp från damm. Det sammanlagda beräknade flödet till den befintliga dammen blir då 3800 l/s. Som en kontroll har kapaciteten på befintliga dagvattenledningar som leder in i dagvattenanläggningen undersökts. Det kommer en 1100-ledning mm ledning till den befintliga dagvattenabnläggningen. Vid fulla ledningar utan dämning och med antagen lutning på 5 promille ger dessa tillsammans ett flöde på 2000 l/s l/s= l/s. Om dessa ledningar däms upp och vattnet står på kö erhålls en trycklinje och vi antar att trycklinjen uppgår till 10 promilles lutning ökar flödet till 3000 l/s l/s= 3240 l/s.

5 Sida 4 (7) Slutsats: Utifrån detta resonemang så kommer vi att använda 3300 l/s som det dimensionerande flödet till dagvattenanläggningen. Dagens damm storlek VAP har gjort inmätning av det befintliga diket och möjlig översvämningsyta. Den volym som ryms idag uppgår till 3030 m 3 och en area på m 2 vid en uppdämningsnivå på +21,50. Den våta dammen längst i söder i slutet av diket har en volym på ca 550 m 3 och en area på 574 m 2. Inflöde Bef Dike Översvämnings yta Serviceväg Slänt Våt damm Utflöde till dike Bild 2 Inmätning av befintlig dagvattenanläggning.

6 Sida 5 (7) Dagens reningseffekt i befintligt dike/utjämningsdamm Idag leds vatten till diket och dammen i trafikplatsen söder om Eurostop. Området består av ett ringlande dike med fin växtlighet som vid större flöde kan svämma ut i ett större område. Diket avslutas i en mindre våt damm. Föroreningsberäkningar är utförda i StormTac och avrinningsområdet har definierats som centrumområde i beräkningarna. Beräkningarna visar den reduktion som sker med dagens utformning, se tabell 1 nedan. Ämne Eurostop avrinningsområde före rening Kg/år Eurostop avrinningsområde efter rening Kg/år Fosfor Kväve Bly 1.7 1,0 Koppar Zink Kadmium Krom Nickel Kvicksilver Suspenderad e ämnen Olja Tabell 1 Reningseffekt idag Förslag för kompletterande rening 5.1 Olika lösningar Vi har studerat två möjligheter för en kompletterande rening. Alt 1: Behålla diket och översvämningsytan på västra sidan lika som idag men göra den våta dammen större och på så vis få en bättre reningseffekt. Alt 2. Schakta ur på östra sidan om servicevägen och göra ett meandrande dike som kan dämma ut över en yta likt den befintliga. Vattnet fördelas via en fördelningsbrunn i befintligt dike och en delström leds under servicevägen för att sedan i slutet av diket ledas tillbaka till den våta dammen.

7 Sida 6 (7) 5.2 Val av lösning alternativ 1 Vi har valt att resonera vidare med alternativ 1, dvs utöka den våta dammen. Dagens volym i den våta dammen är ca 550 m 3 och har en area på 574 m 2, vilket betyder att medeldjupet är ca 1 meter. För beräkningarna har area-metoden använts i vilken dammstorleken dimensioneras som en del av tillrinningsområdets storlek. Beroende på hur smutsigt dagvattnet är brukar dammstorleken ligga mellan 0,7-4% av områdets reducerade area. Den reducerade arean för tillrinningsområdet har beräknats till 13 ha, se tabell 2 nedan. Tillrinningsområde Avrinningskoefficient Tillrinningsområdets Reducerad area ha 18,6 0,7 13 Tabell 2: Reducerad area i tillrinningsområdet Med nuvarande dimension på våt damm erhålls en procentuell andel på 0,4. Med en ny större våt damm som har en area på m 2 och ett medeldjup på 1 meter erhålls en procentuell andel på 1.5 vilket hamnar inom intervallet 0,7 4 %, se tabell 3 nedan Ungefärlig utbredning av dammen redovisas i bild 3 nedan. ha Utbredning av ny våt damm på ca 2000 m 2. Bild 3 Ungefärlig utbredning av den nya våta dammen på ca 2000 m 2. Damm area Tillrinningsområdets Reducerade area Befintlig våt damm m 2 m 2 % ,4 Ny större våt damm ,5 Tabell 3: Procentuell storlek på damm i förhållande till tillrinningsområdet Dammarea/tillrinningsområdets red area

8 Sida 7 (7) 5.3 Reningseffekt för en större våt damm, alt 1 En större våt damm reducerar enligt beräkningar i Stormtac mängden fosfor per år från dagens 17 kg till 8.4 kg/år, dvs mängden fosfor som den kompletterande reningen i en större våt damm tar bort uppgår till 8.6 kg. Denna mängd klarar med god marginal kravet på den kompletterande reningen från stadsdel 4 och 5 på 3,6 6.4 kg avseende fosfor. Det betyder att den mängd fosfor som leds vidare söderut utmed E4:ans dikessystem är 8,4 från Eurostop och 3,6-6,4 kg från Arlandastad stadsdel 4 och 5, vilket innebär 12-14,8 kg. Förutom fosfor reduceras även andra parametrar se tabell nedan. Eurostop avrinningsområde före rening Eurostop avrinningsomr befintligt dike/damm efter rening Eurostop avrinningsomrny större damm efter rening Ämne Kg/år Kg/år Kg/år Fosfor Fosfor från Arlanda stadsdel 4&5 3,6-6,4 Kväve Bly 1.7 1,0 0.2 Koppar Zink Kadmium Krom Nickel Kvicksilver Suspenderade ämnen Olja Mall: VS Uppdrag Version: 4.0 Status: Godkänd Dokument: VS Uppdrag.docx Sparat: :18 Bjerking AB Anna Blomlöf Telefon anna.blomlof@bjerking.se Granskad av Malin Mellhorn Telefon: Malin.mellhorn@bjerking.se
