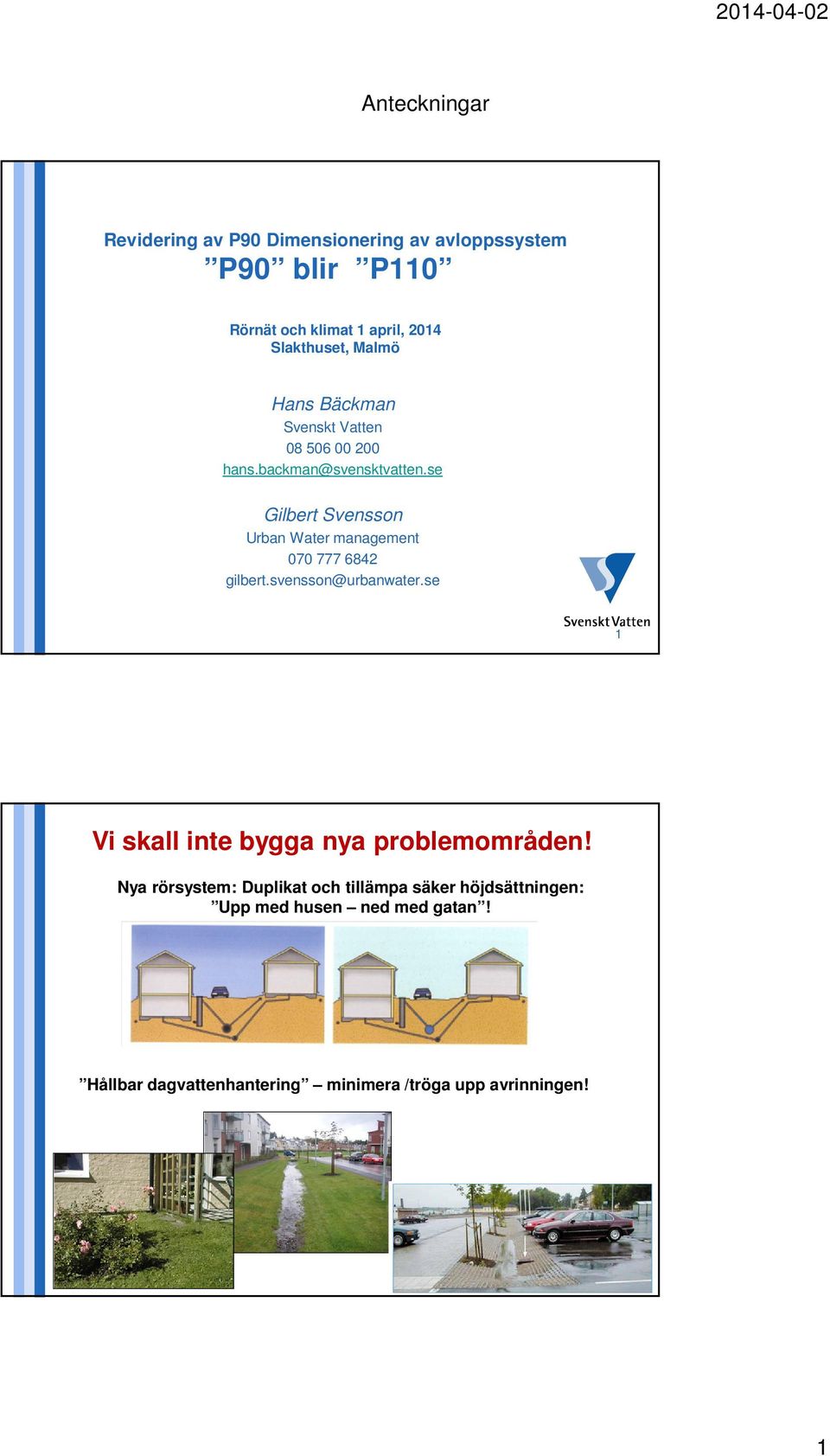

1 Revidering av P90 Dimensionering av avloppssystem P90 blir P110 Rörnät och klimat 1 april, 2014 Slakthuset, Malmö Hans Bäckman Svenskt Vatten hans.backman@svensktvatten.se Gilbert Svensson Urban Water management gilbert.svensson@urbanwater.se 1 Vi skall inte bygga nya problemområden! Nya rörsystem: Duplikat och tillämpa säker höjdsättningen: Upp med husen ned med gatan! Hållbar dagvattenhantering minimera /tröga upp avrinningen!

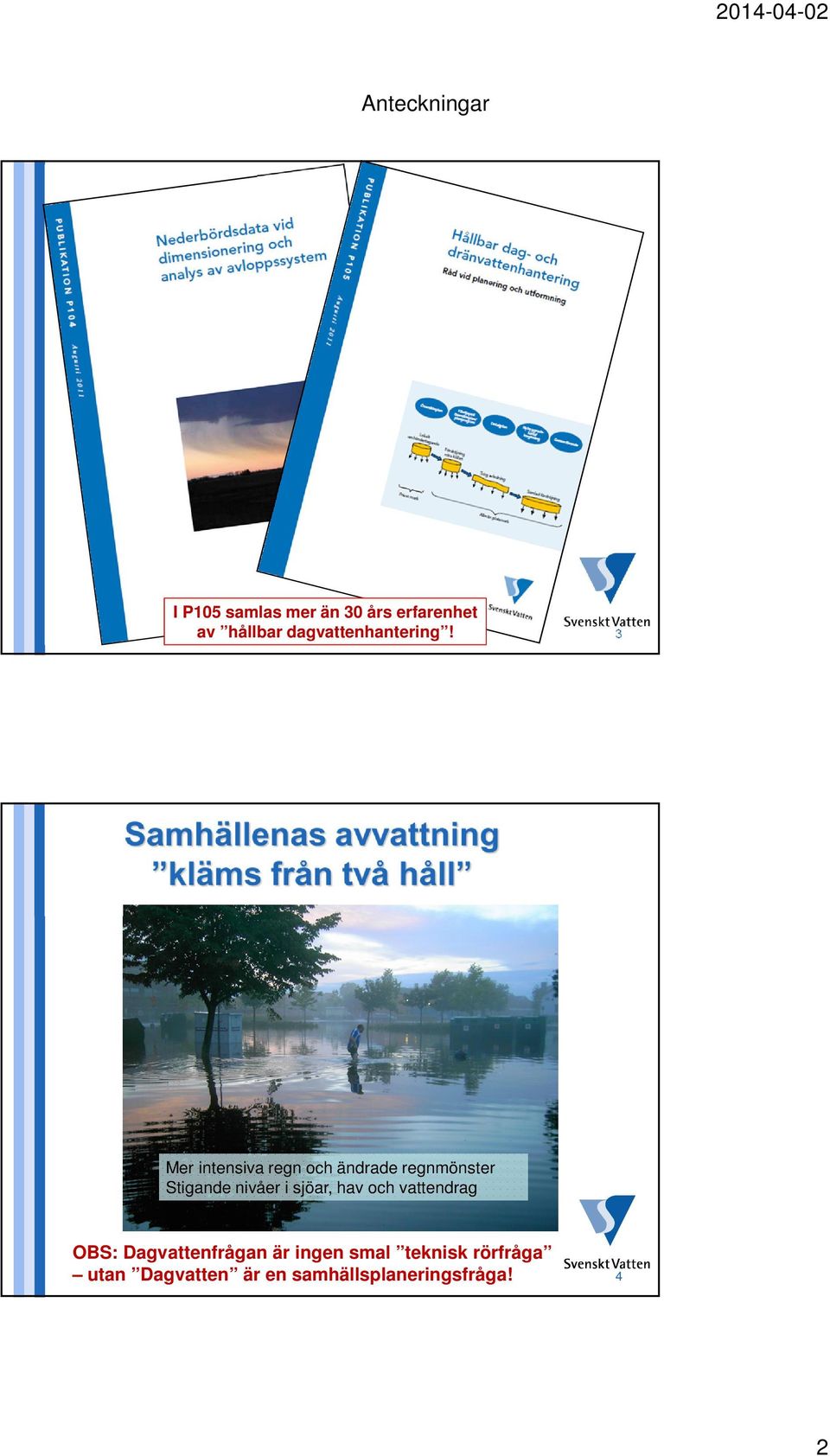

2 I P105 samlas mer än 30 års erfarenhet av hållbar dagvattenhantering! 3 Mer intensiva regn och ändrade regnmönster Stigande nivåer i sjöar, hav och vattendrag OBS: Dagvattenfrågan är ingen smal teknisk rörfråga utan Dagvatten är en samhällsplaneringsfråga! 4 2

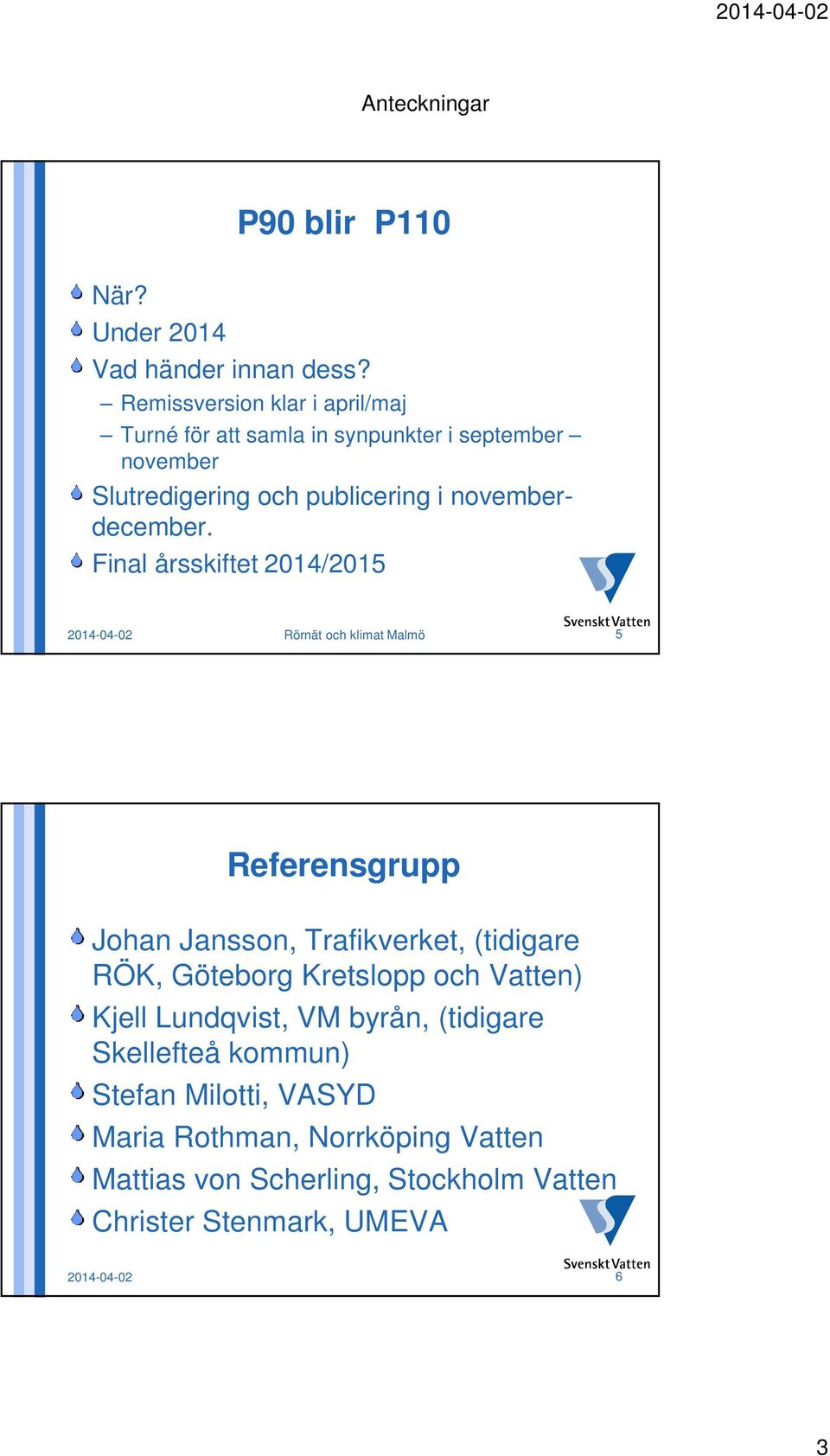

3 P90 blir P110 När? Under 2014 Vad händer innan dess? Remissversion klar i april/maj Turné för att samla in synpunkter i september november Slutredigering och publicering i novemberdecember. Final årsskiftet 2014/ Rörnät och klimat Malmö 5 Referensgrupp Johan Jansson, Trafikverket, (tidigare RÖK, Göteborg Kretslopp och Vatten) Kjell Lundqvist, VM byrån, (tidigare Skellefteå kommun) Stefan Milotti, VASYD Maria Rothman, Norrköping Vatten Mattias von Scherling, Stockholm Vatten Christer Stenmark, UMEVA

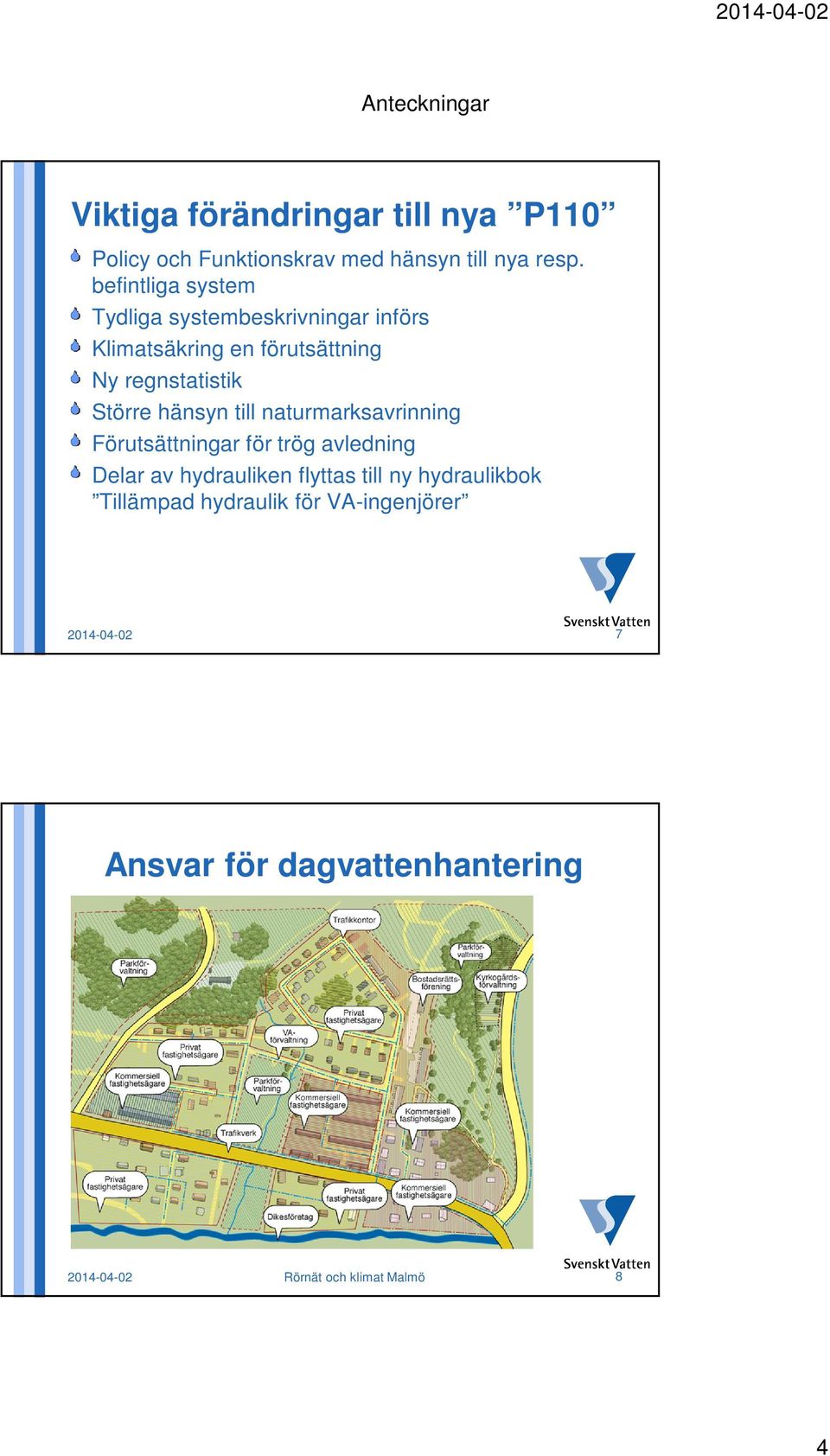

4 Viktiga förändringar till nya P110 Policy och Funktionskrav med hänsyn till nya resp. befintliga system Tydliga systembeskrivningar införs Klimatsäkring en förutsättning Ny regnstatistik Större hänsyn till naturmarksavrinning Förutsättningar för trög avledning Delar av hydrauliken flyttas till ny hydraulikbok Tillämpad hydraulik för VA-ingenjörer Ansvar för dagvattenhantering Rörnät och klimat Malmö 8 4

5 Nya system ansvar och krav Förutsätter samverkan Kraven i denna bild uppfylles genom att man i kommunen har antagit en dagvattenstrategi som fastställts av KS samt att förvaltningarna samverkar. Kritisk nivå för skydd av byggnad Ansvar: VA Ansvar: Plan och Gata Ansvar: Plan Ansvar VA Rörnät och klimat Malmö 9 Nya system Rörnät och klimat Malmö 10 5

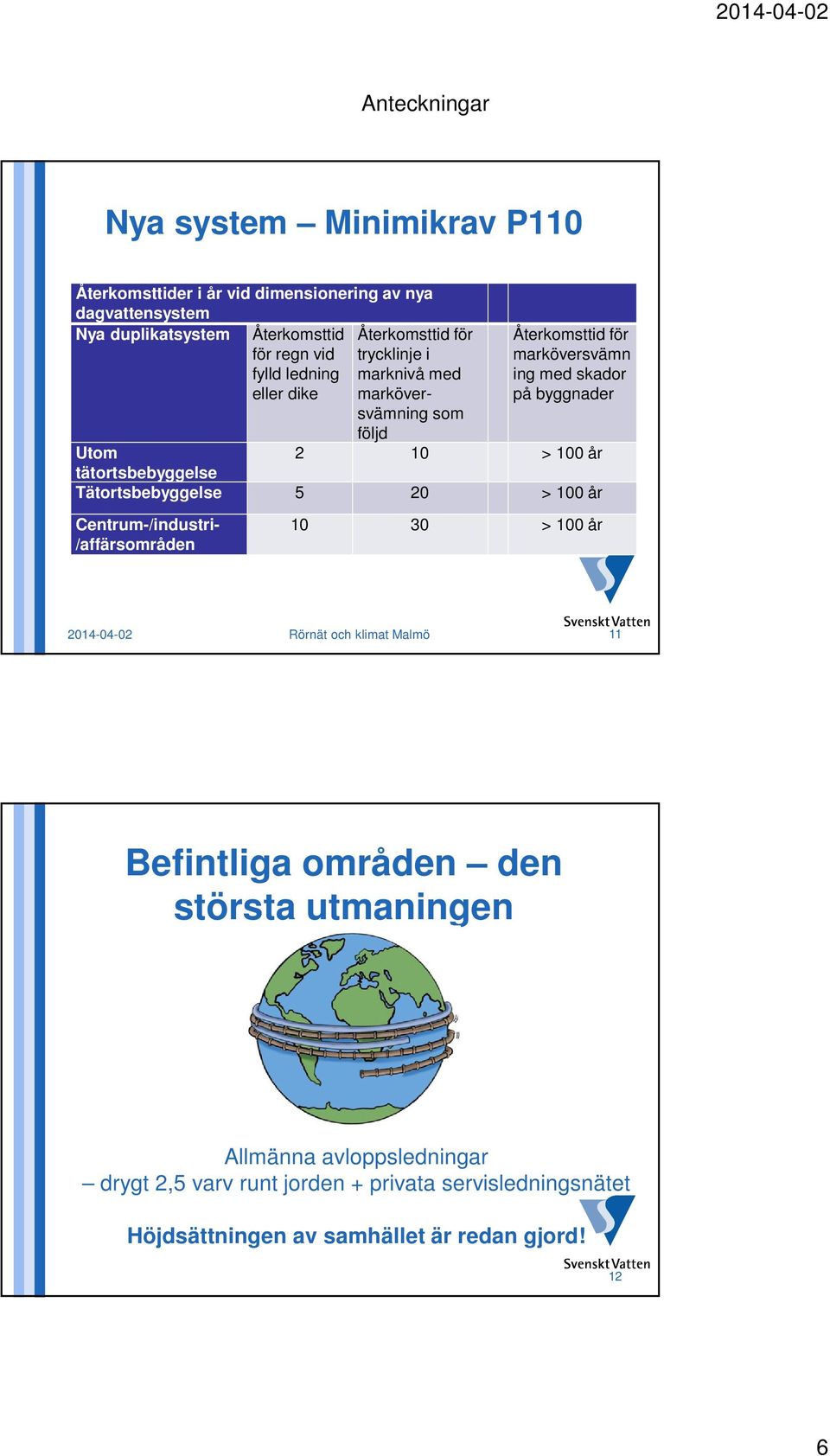

6 Nya system Minimikrav P110 Återkomsttider i år vid dimensionering av nya dagvattensystem Nya duplikatsystem Återkomsttid för regn vid fylld ledning eller dike Återkomsttid för trycklinje i marknivå med marköversvämning som följd Återkomsttid för marköversvämn ing med skador på byggnader Utom 2 10 > 100 år tätortsbebyggelse Tätortsbebyggelse 5 20 > 100 år Centrum-/industri- /affärsområden > 100 år Rörnät och klimat Malmö 11 Befintliga områden den största utmaningen Allmänna avloppsledningar drygt 2,5 varv runt jorden + privata servisledningsnätet Höjdsättningen av samhället är redan gjord! 12 6

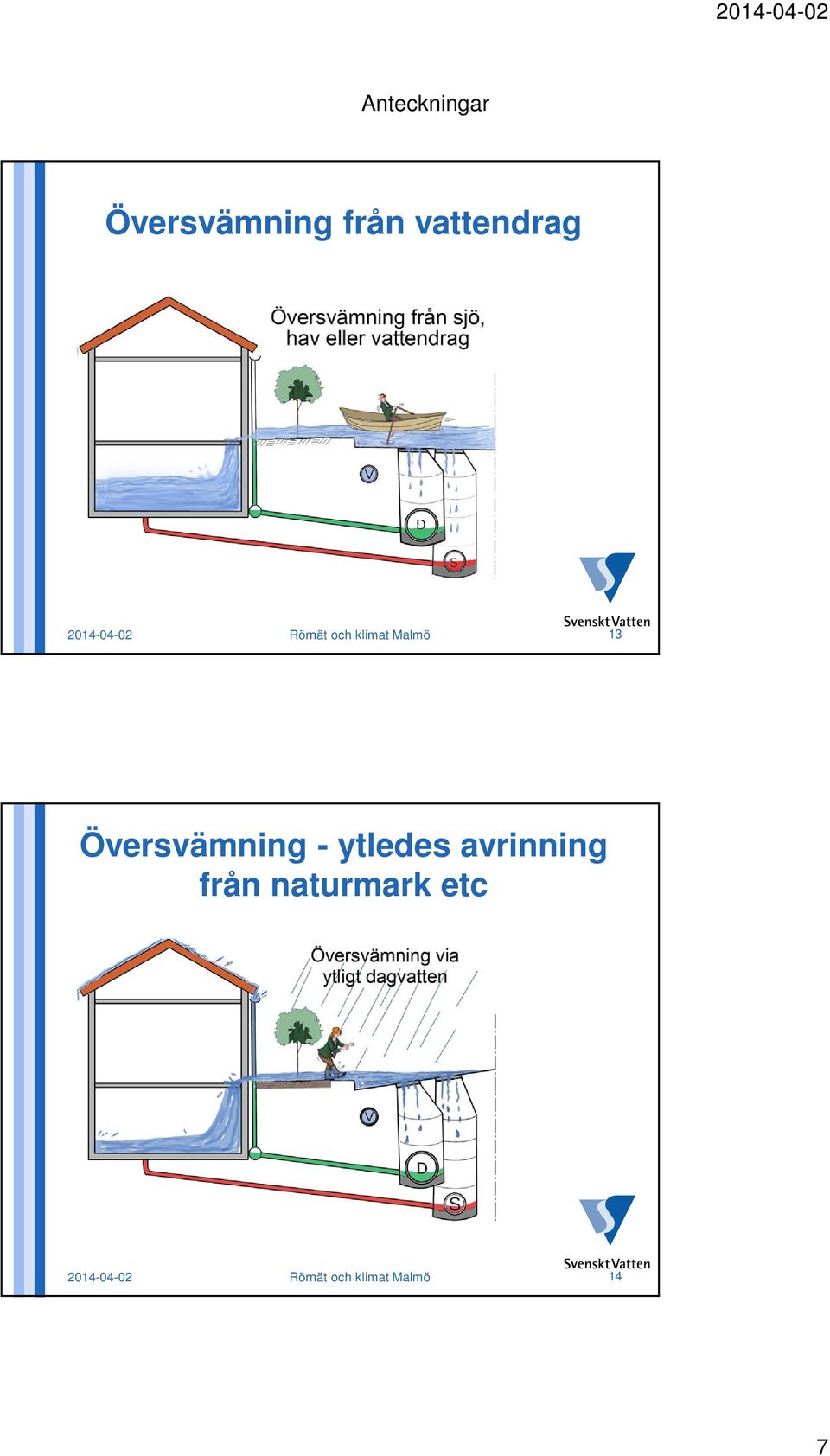

7 Översvämning från vattendrag Rörnät och klimat Malmö 13 Översvämning - ytledes avrinning från naturmark etc Rörnät och klimat Malmö 14 7

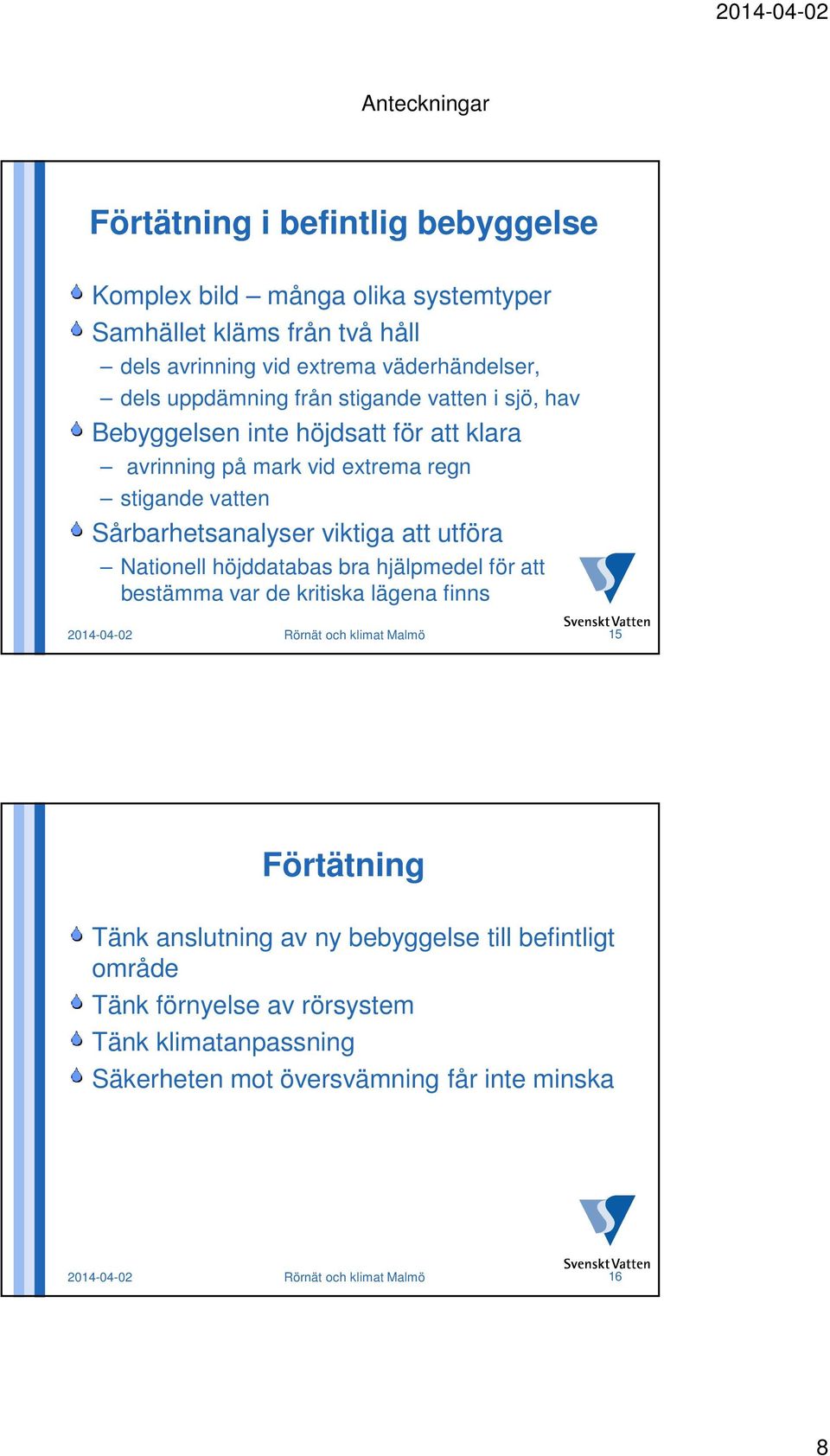

8 Förtätning i befintlig bebyggelse Komplex bild många olika systemtyper Samhället kläms från två håll dels avrinning vid extrema väderhändelser, dels uppdämning från stigande vatten i sjö, hav Bebyggelsen inte höjdsatt för att klara avrinning på mark vid extrema regn stigande vatten Sårbarhetsanalyser viktiga att utföra Nationell höjddatabas bra hjälpmedel för att bestämma var de kritiska lägena finns Rörnät och klimat Malmö 15 Förtätning Tänk anslutning av ny bebyggelse till befintligt område Tänk förnyelse av rörsystem Tänk klimatanpassning Säkerheten mot översvämning får inte minska Rörnät och klimat Malmö 16 8

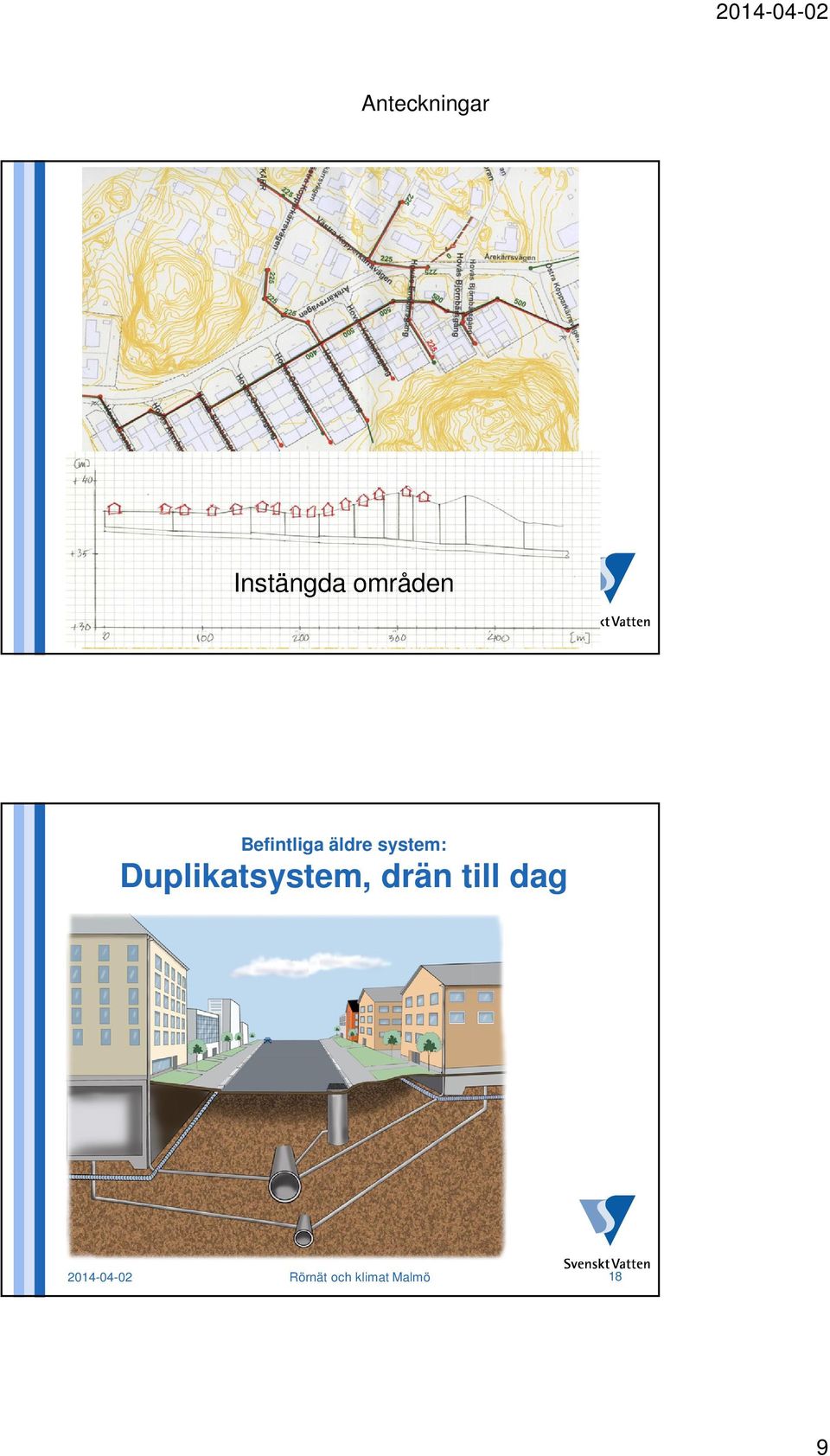

9 Instängda områden Befintliga äldre system: Duplikatsystem, drän till dag Rörnät och klimat Malmö 18 9

10 Överbelastat dagvattensystem Rörnät och klimat Malmö 19 Spillvattensystem Spillvattensystem strikt ansvar Ingen uppdämning i servis som ger bakåtströmning av spillvatten Dåligt separerade duplikatsystem Tänk tillskottsvatten Tänk anslutning av dränvatten till spill Tänk felkopplade fastigheter Rörnät och klimat Malmö 20 10

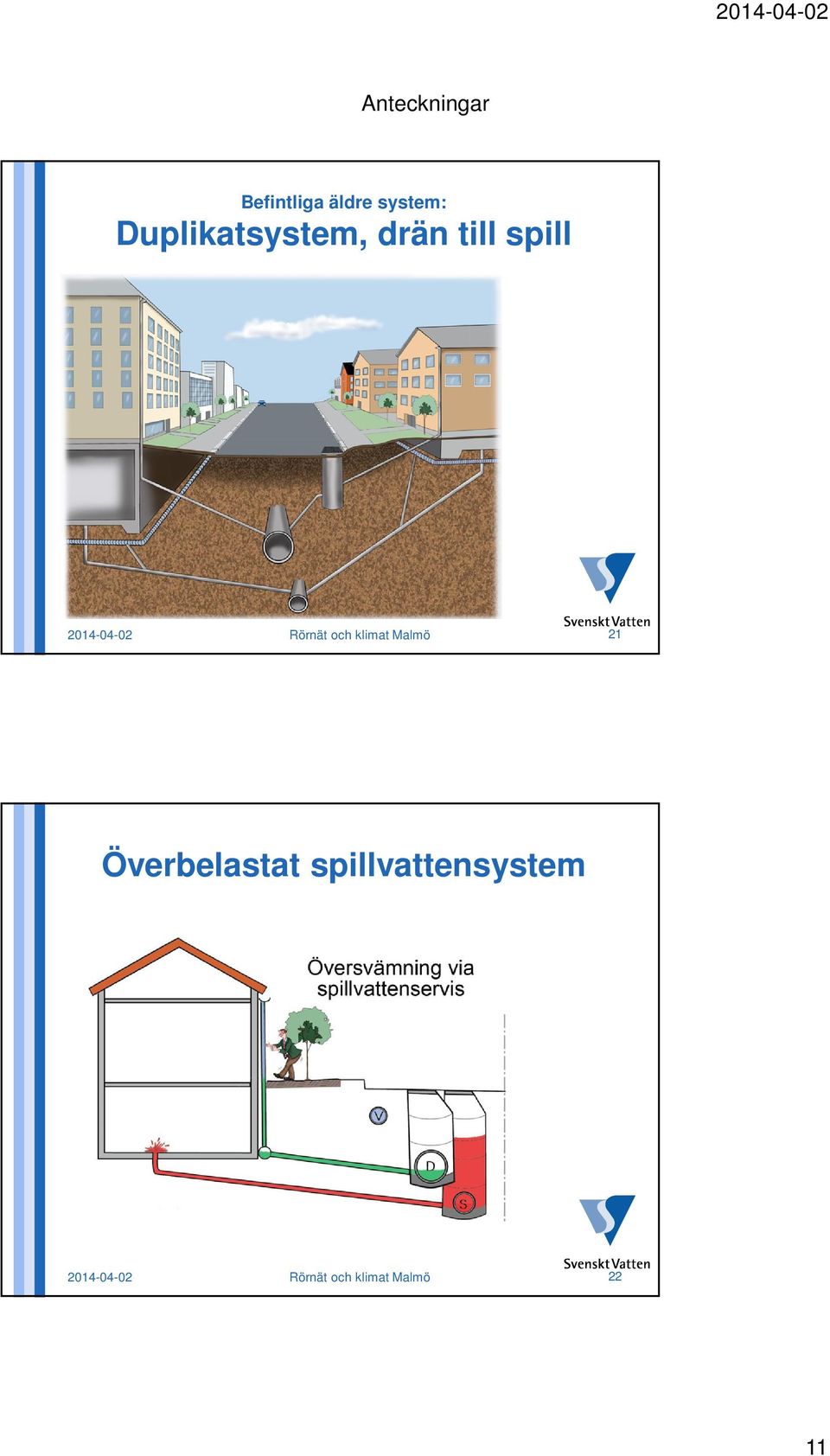

11 Befintliga äldre system: Duplikatsystem, drän till spill Rörnät och klimat Malmö 21 Överbelastat spillvattensystem Rörnät och klimat Malmö 22 11

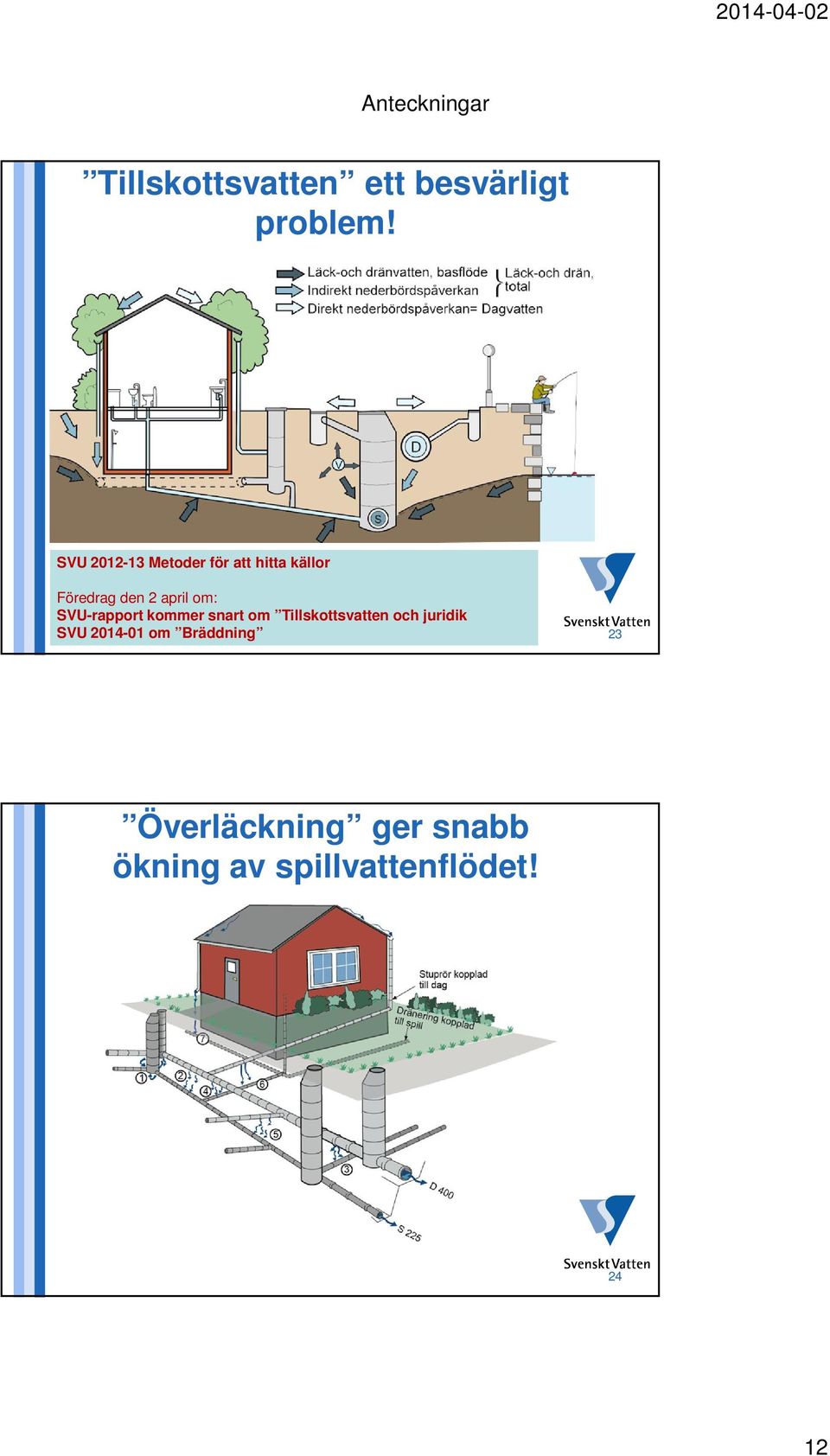

12 Tillskottsvatten ett besvärligt problem! SVU Metoder för att hitta källor Föredrag den 2 april om: SVU-rapport kommer snart om Tillskottsvatten och juridik SVU om Bräddning 23 Överläckning ger snabb ökning av spillvattenflödet! 24 12

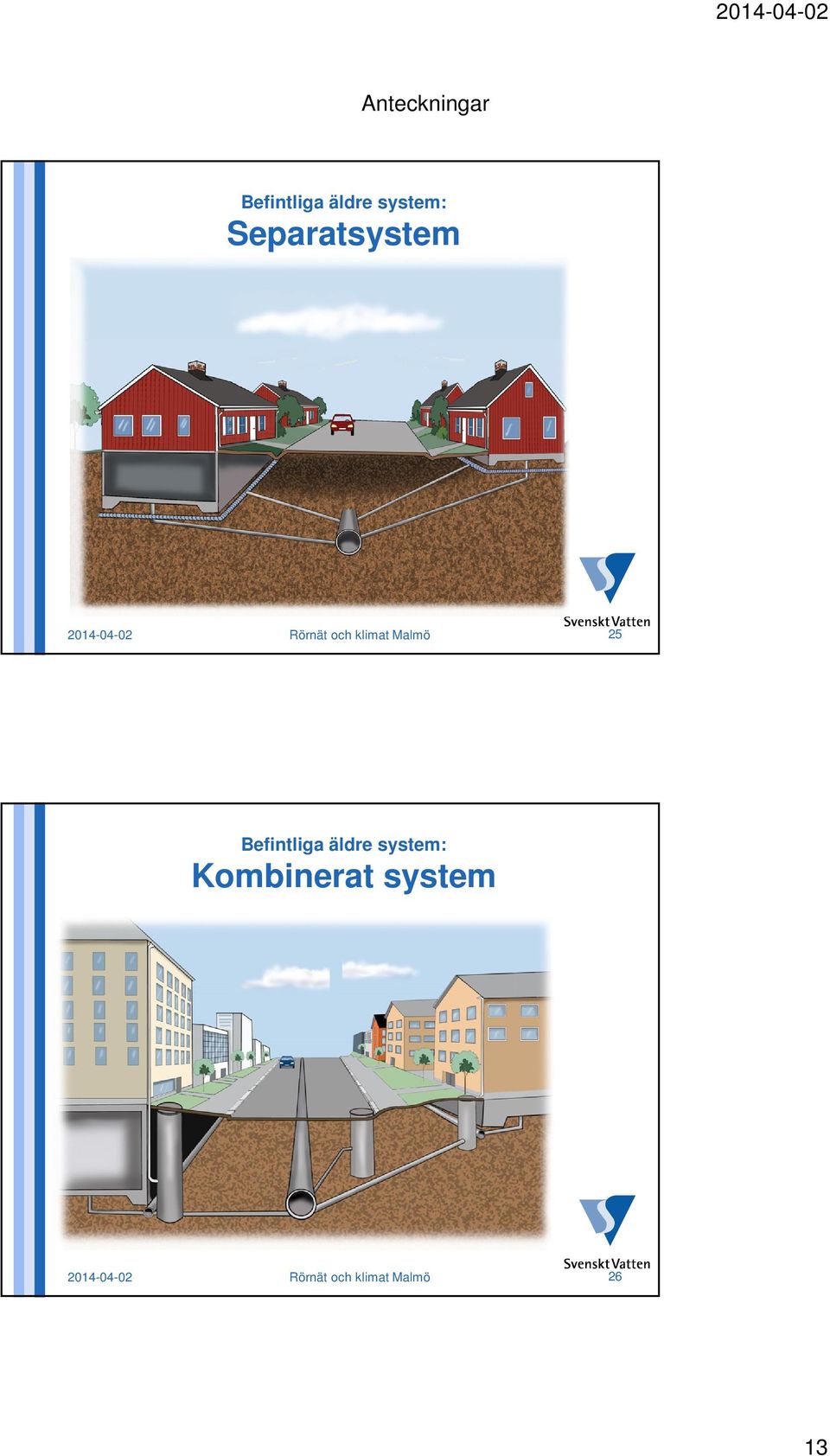

13 Befintliga äldre system: Separatsystem Rörnät och klimat Malmö 25 Befintliga äldre system: Kombinerat system Rörnät och klimat Malmö 26 13

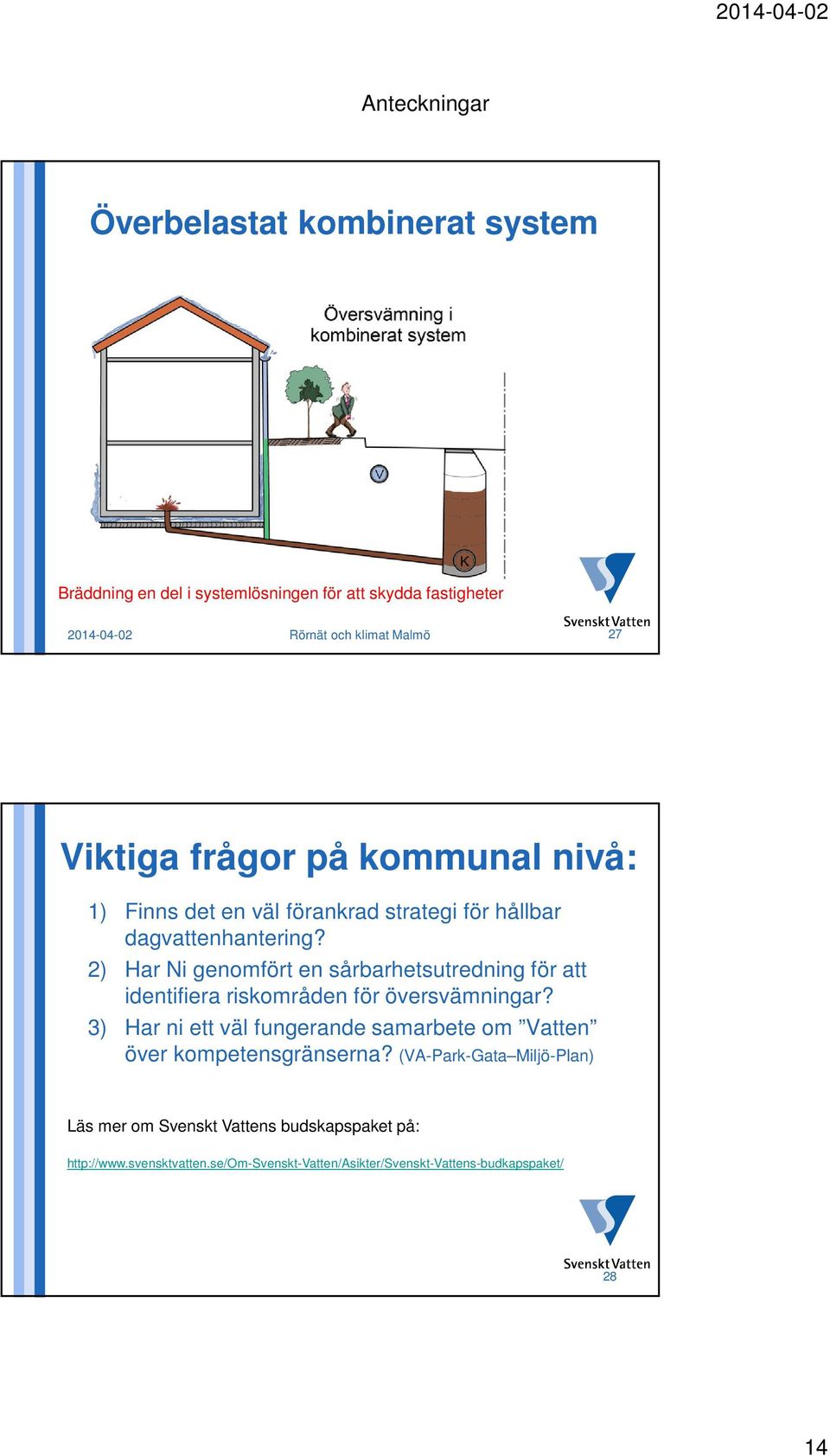

14 Överbelastat kombinerat system Bräddning en del i systemlösningen för att skydda fastigheter Rörnät och klimat Malmö 27 Viktiga frågor på kommunal nivå: 1) Finns det en väl förankrad strategi för hållbar dagvattenhantering? 2) Har Ni genomfört en sårbarhetsutredning för att identifiera riskområden för översvämningar? 3) Har ni ett väl fungerande samarbete om Vatten över kompetensgränserna? (VA-Park-Gata Miljö-Plan) Läs mer om Svenskt Vattens budskapspaket på:
