1 Vattnet i staden Gilbert Svensson Urban Water Management AB

2 Dagvatten ett problem eller ett positivt inslag i staden

3 Motstående krav att hantera Upp med husen ned med gatan kontra tillgänglighet Närhet till vattendrag kontra översvämningsrisk Förtätning av bebyggelse kontra plats för vatten

4 Utmaningar idag och imorgon Trög dagvattenhantering Stadsplanering med hänsyn till ytliga vattenvägar Blå stråk Stadsplanering med hänsyn till översvämningsrisker vid bebyggelse nära vatten Ett renare dagvatten

5 Nya system skall vara robusta! Minimera översvämningsrisker och begränsa dagvattenföroreningar till recipient Rörsystemens uppbyggnad skall skydda fastigheterna under mark Extremregnen måste hanteras och fördröjas ovan mark 5

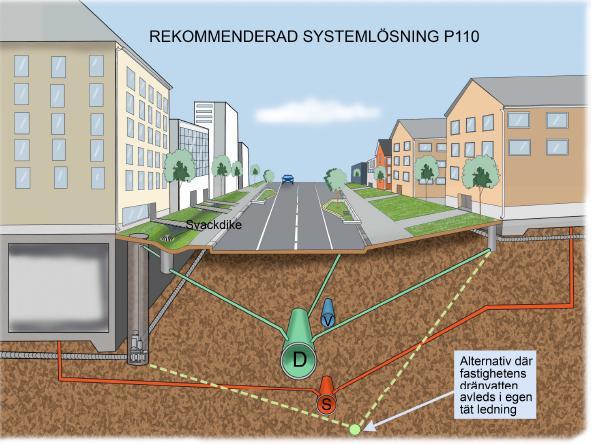

6 Nya system ansvar och krav Dagvatten ovan mark måste hanteras i samverkan och är en fråga för samhällsplaneringen Kritisk nivå för skydd av byggnad Ansvar: VA VA:s ansvar i nya system sträcker sig till markytan 6

7 P110 Remissturné pågår! Extra seminarier: Göteborg 2 dec Stockholm 3 dec Hässleholm 9 dec Framflyttat slutdatum för remisstid: 30 jan

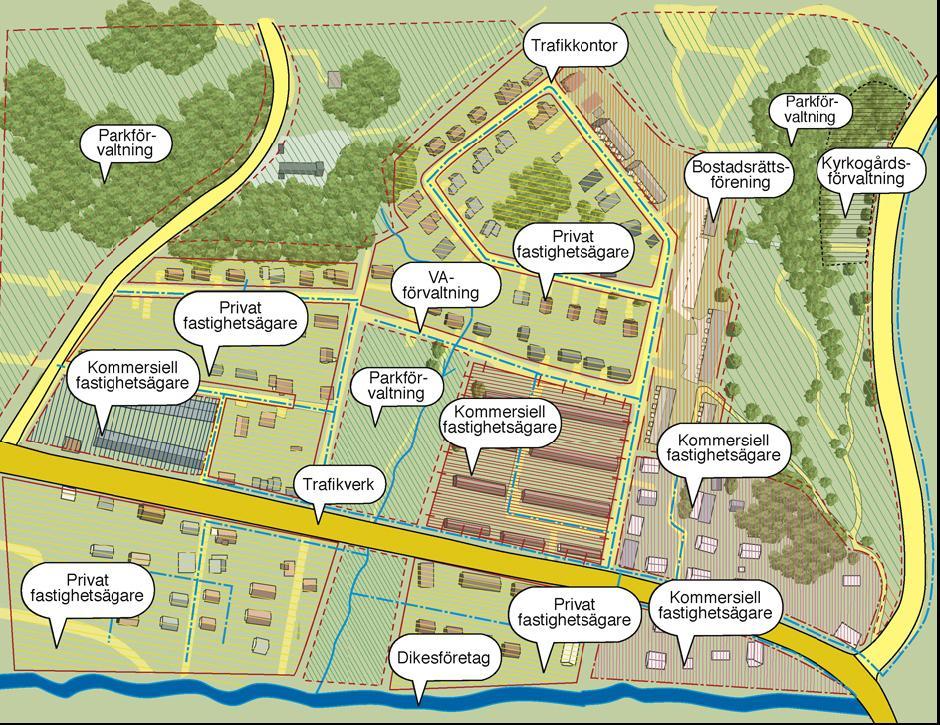

8 Komplicerad ansvarsfördelning för vattnets väg genom samhället Vem äger dagvattenfrågan? Hur styr vi upp avrinningen? 8

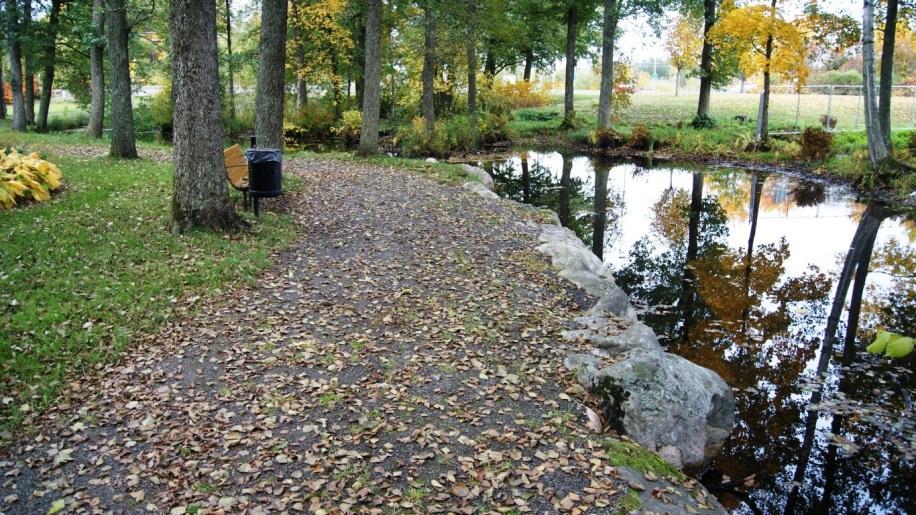

9 Trög avledning minskar risken för översvämningar Se Svenskt Vatten P105

10 Nederbördsvolym [mm] Men hur klarar vi extrema regn? Hur stort kan ett extremregn anses vara? Exklusive klimatfaktor 100 år 50 år år år 5 år 2 år 1 år Källa: 10 Svenskt Vatten P104 Regnvaraktighet [minuter]

11 Kan vi klara säkerheten i nya system genom utjämning av flödena trög avledning? Fånga upp regn med upp till x mm Tröga ner och fördröj alla regn mellan x och y mm Säkra ytliga vattenvägar för regn större än y mm upp till 100-års flödet

12 Hur mycket utjämningsvolym skulle behövas för 40 mm regn? Ett hektar med 50% bebyggt dvs 5000 m 2 och således 5000 m 2 andra ytor. För att utjämna ett kortvarigt regn på 40 mm behövs 400 m 3. I slutna magasin ca 600 m 2, drygt 10% av den obebyggda ytan. I öppna magasin ca 1000 m 2, 20% av den obebyggda ytan.

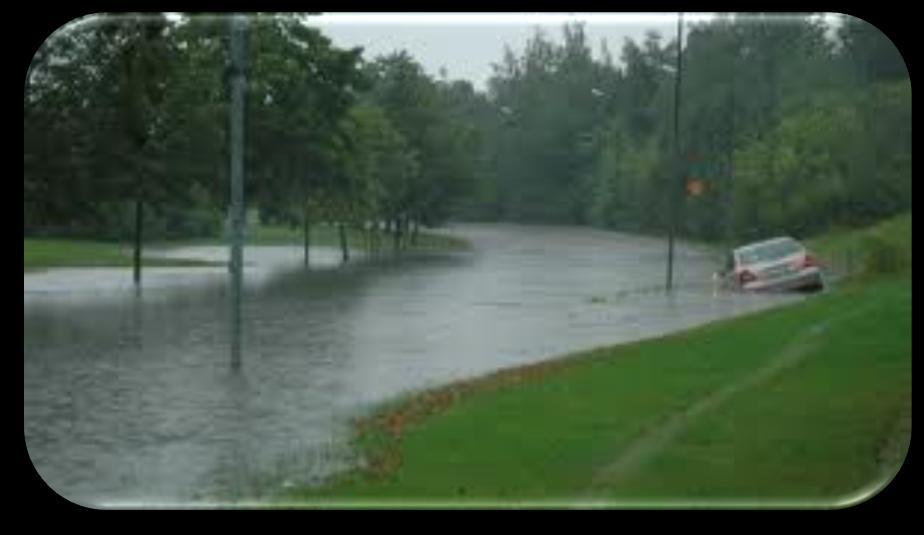

13 Extremregnen måste avledas ytledes!

14 Vi måste bli vän med vatten på ytan Behov av ökad kapacitet måste tillgodoses på annat sätt än med ökad ledningsdimension. Vi måste istället lära oss att hantera vatten på ytan genom planläggning och kontrollerad översvämning. Ökade krav på skydd mot översvämningar i vattendrag - integrerad syn på ledningsnät/vattendrag och höjdsätta husen därefter

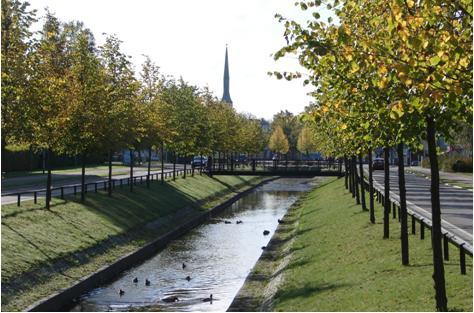

15 Blåstråk för avledning av dagvatten

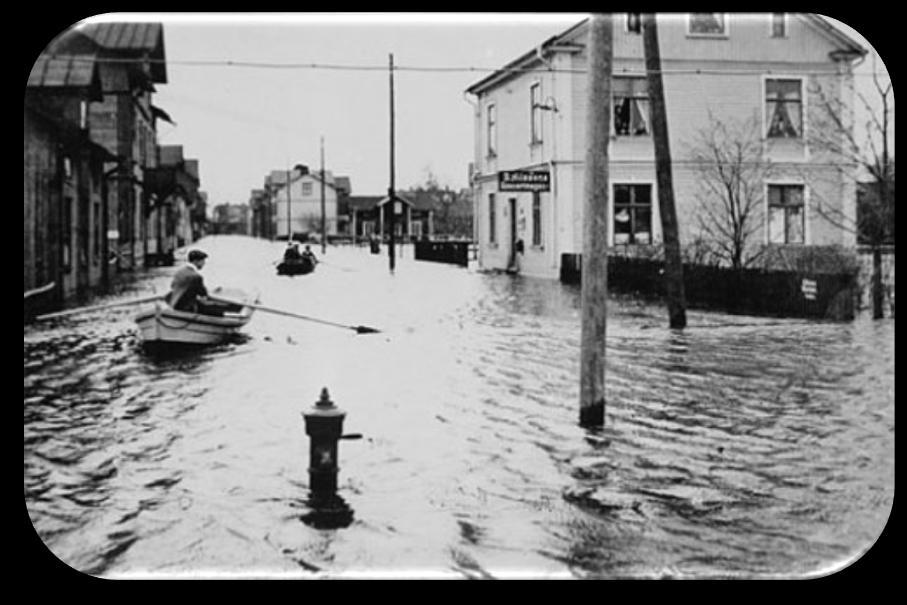

16 Så här eller så här. Fast inte så här utan

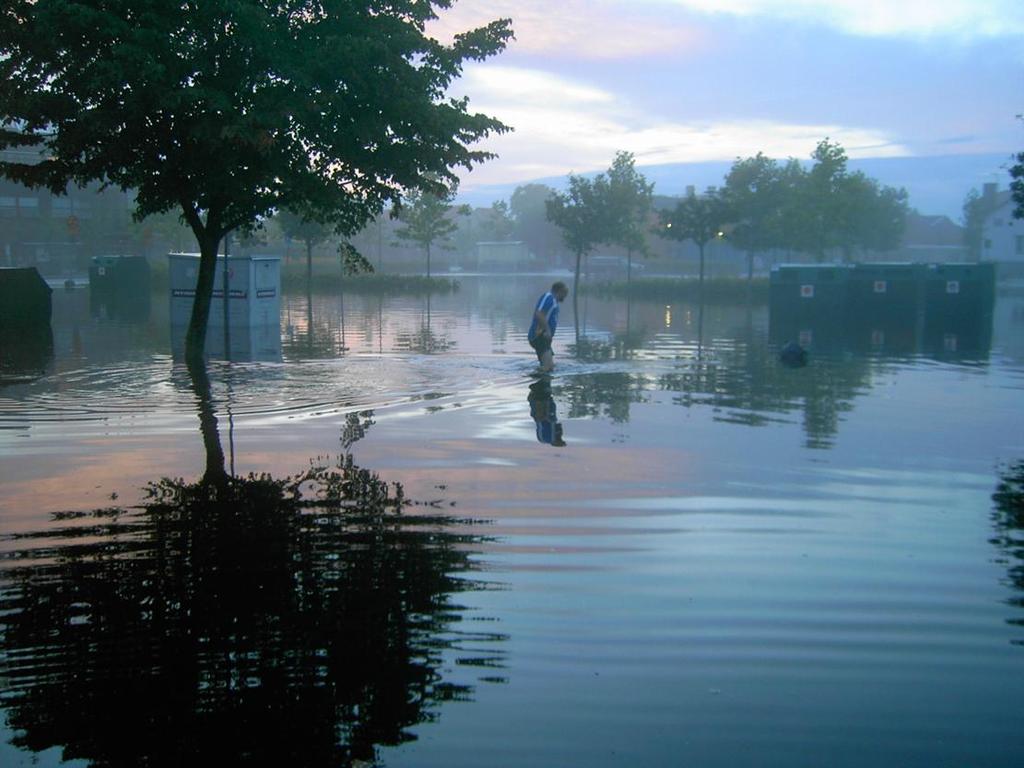

17 Översvämningar på grund av stigande vatten en stor utmaning! Mer intensiva regn och ändrade regnmönster Stigande nivåer i sjöar, hav och vattendrag 17

18 Havsnivåhöjning på västkusten Normalnivån i havet stiger under det här seklet med 0,5 meter Dagens uppmätta extremnivåer är 1,5-2 meter över normalnivån. En någorlunda säker marknivå i slutet av seklet är 2,5 meter över dagens normalnivå. Nya byggnader ska ges en säker lägsta golvnivå på 2,8-3,0 meter över dagens normalnivå

19 Lägsta golvnivå i centrala Göteborg med hänsyn till havsnivåhöjning 2,5 3,0 m

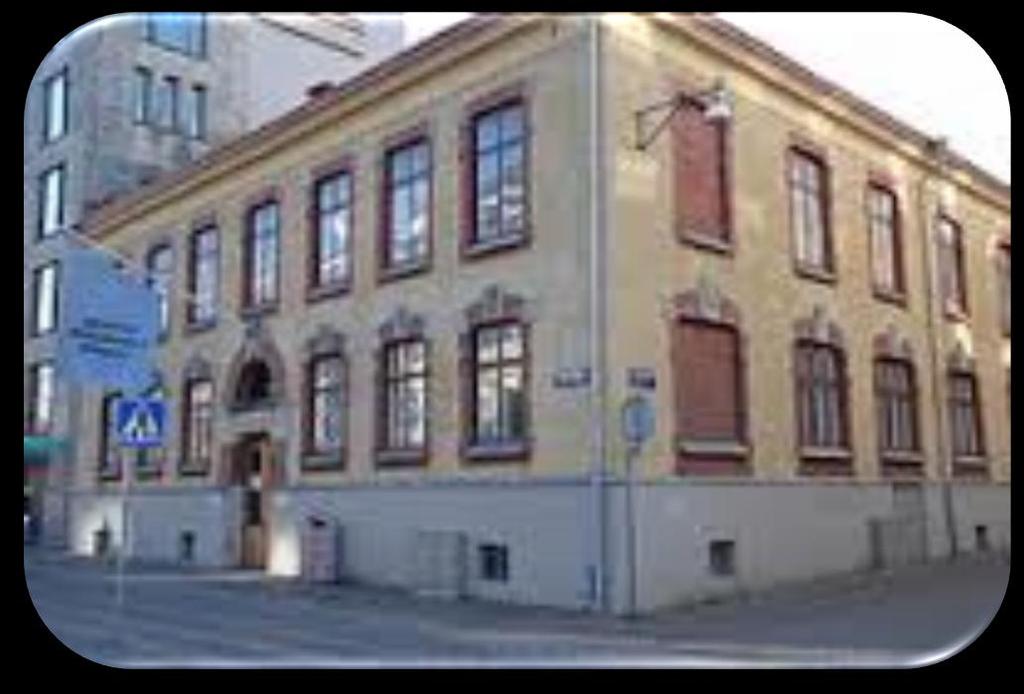

20 Så här byggde vi förr Så här bygger vi idag Västra Hamngatan Göteborg

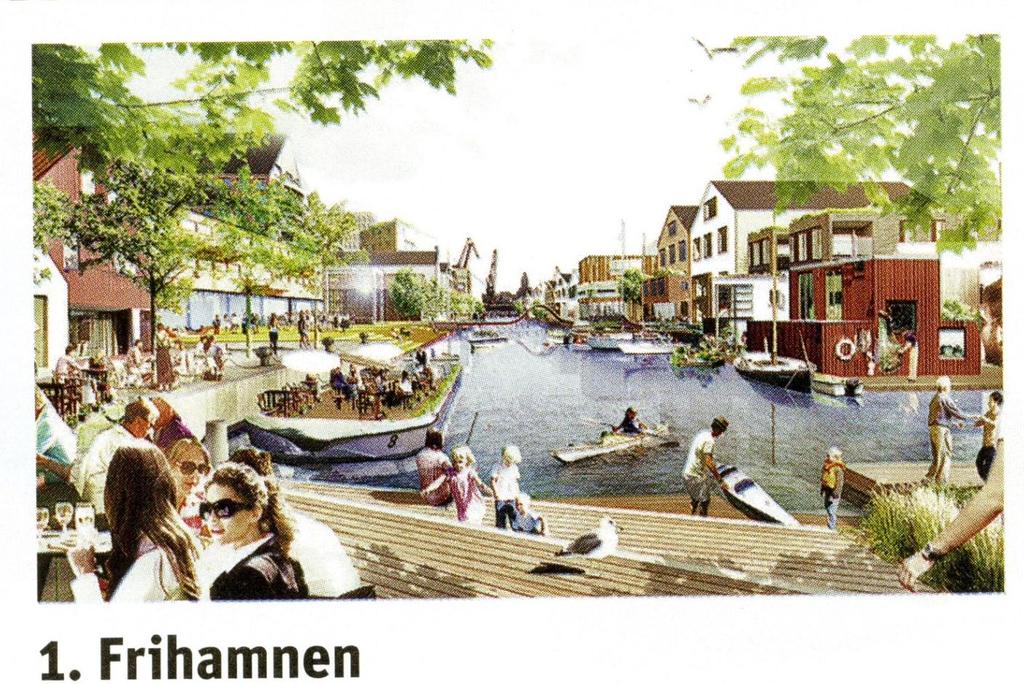

21 Så här beskriver Göteborgs Stad den framtida Frihamnen Hur var det nu det var? 2,5-3,0 m

22 Säker dagvattenhantering Extrema regn under blöta förhållanden ger även avrinning från grönytor rain evaporation och naturmark, inte bara hårdgjorda ytor. infiltration runoff infiltration Andra varaktigheter och volymer än vi är vana drainflow vid. Krav på mer balanserad leakage dagvattenavrinning. Rätt höjdsättning av byggnader. Vårt gemensamma ansvar

23 Ett renare dagvatten Föroreningsbelastning på urbana recipienter dagvatten en betydande föroreningskälla EUs kemikalielista med många organiska föroreningar, som vi inte vet så mycket om vilken hänsyn behöver tas? Källkontroll minskar belastningen på dagvattnet. Rening nära källan underlättar reningen. Trög dagvattenhantering bidrar till ett renare dagvatten. Bildkälla: DHI

24 Vattnet i staden är ofta ett dagvatten Belastning Resurs

25 Vi måste vända vår syn på dagvatten Resurs Belastning

26 TACK FÖR MIG!
