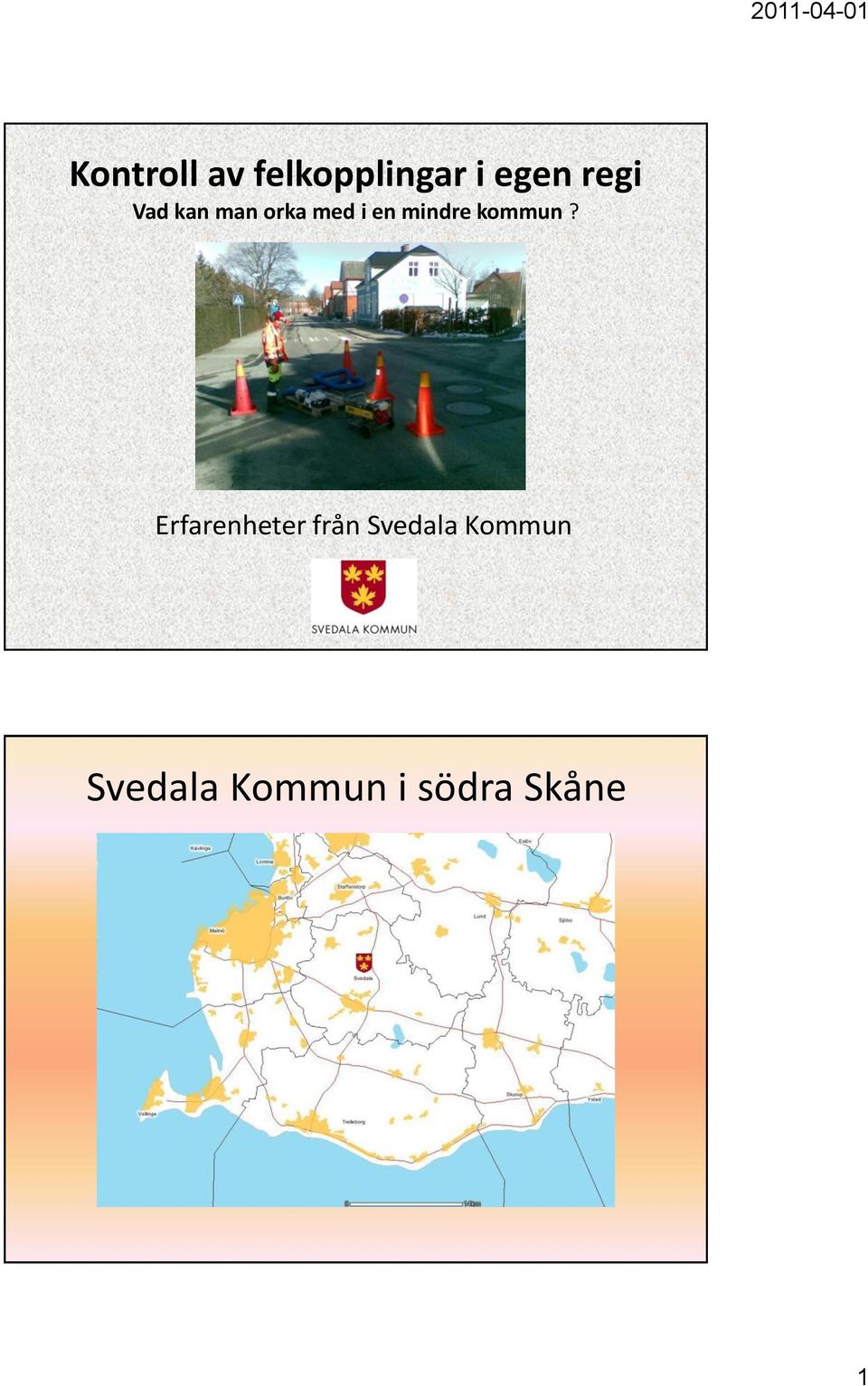

1 Kontroll av felkopplingar i egen regi Vad kan man orka med i en mindre kommun? Erfarenheter från Svedala Kommun Svedala Kommun i södra Skåne 1

2 Fakta om Svedala Kommun 2010 Antal invånare: hela kommunen, Svedala tätort Består av: Bara, Klågerup, Holmeja, Svedala, Krågeholm, Börringe, Nötesjö, Sturup (Malmö airport) Största företag är Sandvik (500 anställda), största arbetsgivare är Svedala Kommun (1200 anställda) Årsflöde Svedala avloppsreningsverk: m 3 (Bara och Klågerup avledes till Malmö Sjölunda) Påkopplad befolkning Svedala ARV: personer Spillvattennätets längd: 250 km Antal pumpstationer i kommunen: 27 Andel tillskottsvatten i spillvatten: ca 30 % Varför vill man undersöka på egen hand? Konsultfirma har redan kartlagt problemområde, men det krävs ytterligare undersökningar Tidigare undersökningar har inte förklarat alla problem på ledningsnätet Information om hittade felkopplingar har dokumenterats dåligt eller har blivit inaktuella Snabbt åtgärda felen på det egna ledningsnätet Dra nytta av lokalkännedom och erfarenhet hos långtidsanställda Ha tillgång till verktyg, utrustning och objekt för ökad effektivitet Minska antal aktörer i projektet och minimera risken för kommunikationsproblem och felkällor Kommunanställda som undersöker kan ha fler arbetsuppgifter 2

3 Varför vill man undersöka på egen hand? Snabb uttryckning när olika händelse på ledningsnätet inträffar Korrigera GIS data direkt efter nya upptäck på ledningsnätet Upptäcka och åtgärda driftsstörningar i samband med undersökning Tillräckligt med tid för att fördjupa sig i problem Egna nederbördsmätare och flödesmätare Skapa möjlighet att se samband mellan nederbörd och olika händelse på ledningsnätet Bra nederbörsdata, flödesmätning i pumpstationer och på ledningsnätet kan ge ledtråd till var problemen med tillskottsvatten finns Tillsammans med egen flödesmätning i intresseområdet kan man få fram storleken på den felkopplade ytan För att utesluta områden krävs det inköp av ca 3 stycken portabla flödesmätare Program för bearbetning av nederbördsdata och flödesdata 3

4 Nederbördsmätare i Svedala 5 fasta nederbördsmätare i Svedala är kopplade till övervakningssystemet Enbart 3 nederbördsmätare har vippskål 0,2 mm Utöver bearbetning i övervakningssystemet skickas data till DHI server för bearbetning och publicering på webben Möjlighet av egen analys i programmet Gandalf som ägs av kommunen För att få nederbördsdata av bra kvalité krävdes det: omplacera en nederbördsmätare, rätta till vippskålens volym för beräkningar i övervakningssystemet hos 3 stycken, kalibrera och rensa samtliga, omprogrammera undercentraler på samtliga för att få vippningar som händelser, byta ut en nederbördsmätare för att få bättre upplösning i orten, reparera uppvärmning hos 2 stycken, skapa rutin för kontroll och underhåll samt följa upp den Flödesmätning i Svedala - Flödesmätare Starflow och Mainstream - Induktiv hastighetsmätare för kalibrering - Flödesmätning i pumpstationer och på avloppsreningsverket - DHI software Gandalf för analys och presentation av uppmätta data 4

5 Fokus på felkopplade ytor Svedala har ett duplikatsystem Separering genomfördes, kombinerat system omvandlades till dagvattensystem Fokus på direkt nederbördspåverkan - flödestoppar i spillvattennätet och källaröversvämningar Område med flest felkopplade ytor är redan kartlagda av konsultfirma Det skapades en tidsplan för kommande undersökningar av geografiska område med störst andel tillskottsvatten i procent Felkopplade ytor ska lokaliseras, dokumenteras och åtgärdsplanen ska utfärdas Vad letade vi efter i Svedala? En ledning som avleder dagvatten från takytan eller markytan direkt till spillvattenledningen (ledning eller rör från hustak, balkong, garageinfart, hårdgjort yta på tomten, rännstensbrunn i gatan eller på parkeringsplatsen mm.) Spillvattenledning som är kopplad på dagvattenledning Ett ledningssystem som är kopplat på både dag- och spillvattenledning En ledning som sammankopplar spillvatten och dagvattenledningar i gatan (oönskat bräddavlopp) Överläckage mellan dag- och spillvattenledningar genom marken 5

6 Metoder för inventering av felkopplade ytor Rök + Snabb undersökning av ett större område + Genom att röka i dagvattenledningen hittar man både rättkopplade stuprör och felkopplade spillservis på dagen (luftaren) + Lämplig metod för att hitta överläckage och brädd mellan huvudledningar - Kräver en omfattande förberedelse - Varje svacka, brunn och vattenlås fylld med vatten hindrar rök från att sprida sig - Rökundersökning måste oftast kompletteras med färgning Färg + Färgen tar sig genom alla vattenlås och utrymme fyllda med vatten + Ingen förundersökning eller insats krävs + Bra metod för undersökning av serviser, stuprör, spygatt, dagvattenbrunnar, dränering + I kombination med en kameraundersökning lokalisera felkopplingen - Olämplig i stora ledningar och vid dämning - Ganska tidskrävande, omfattande Rökmaskin Utrustning alla hjälper till Släp för färgning Rökmaskin, rökvätska och tätningar lånades av från räddningstjänsten Fläkt, slang och munstycke köptes Elverk från ARV Svedala Gatuenheten monterar ihop utrustningen Rökutrustning kan lastas på olika bilar Ett släp med 1 m 3 kärl och pump avsedd till bevattning lånas ut av parkenheten Brandkåren bidrar med brandposthuvudet och slang Färg för spolning handlas in Maskinverkstad tillverkar ett långt kopparrör med ventil för spolning av stuprör 6

7 Vilka fastigheter ska undersökas? Prioriterade område enligt uppgifter från flödesmätning Område där det saknas dagvattenledningar eller spillvattenledningar Områden som byggdes innan duplikat system infördes Tips från spol- kamerabilar Fastigheter med upprepade driftstörningar Områden som ofta drabbas av källaröversvämningar Uppgifter från TV inspektioner (sökbara anteckningar) Brev innan och efter brev innan undersökningen brev med krav på åtgärd Viktig information ANGÅENDE TILLTRÄDE TILL ER FASTIGHET (TOMTMARK) På uppdrag av Svedala kommun - Miljö och teknik kommer vi under V att utföra en inventering av hur fastigheternas dagvattenanslutningar till kommunens ledningar är ordnad. Bl. a. kommer ofarlig rök eller färg att tillföras i avloppsledningarna. I vanliga fall behöver vi inte komma in i fastigheten, men om det skulle behövas, meddelar vi er i förtid och kommer överens om en lämplig tid. Frågor besvaras av: Kommunen: Gunnar Gunnarsson tel: mobil: Tekniker: Anders Andersson mobil: VAR VÄNLIG FYLL PÅ VATTENLÅS I BADRUM, PANNRUM, KÄLLARE O.D. FÖR ATT UNDVIKA ATT RÖKEN KOMMER IN I FASTIGHETEN. RÖKEN ÄR HELT OFARLIG. Datum Kommunförvaltningen Miljö och teknik Tjänsteställe/handläggare Va-enheten Gunnar Gunnarsson Direkttelefon Felkopplingar på fastigheten Svedala 00:0 Sven Svensson Anna Andersson Hundgatan SVEDALA OBS! Spolbrunnar på tomtmark framtages av fastighetsägaren innan röktest eller färgtest börjar. Spolbrunnen bör också vara framme, så ni kontinuerligt kan rensa den för att undvika att stuprören slammar igen vilket kan medföra fuktskador på fastigheten. Den här gången kommer vi framförallt använda ett grönfärgat vatten som vi ska pumpa i era stuprör och brunnar. Ni har haft besök av vår ledningsundersökningsgrupp efter er rapporterade källaröversvämning De informerade er då om de felkopplingar i form av stuprör och spygatt kopplade till spillvattennätet som förekommer på er tomt. Till detta brev bifogas ritning från undersökning. Er fastighet har en fungerande bakvattenbrunn. Bakvattenbrunn innebär att den egna fastighetens spill och dag/dränvattensystem behöver vara separerade för att inte översvämma den egna källaren. Tidigare ägare har blivit informerade om detta, senast i brev Jag bifogar kopia på brevet brev efter önskemål från er sida. För er del som har spygatt är det viktigt att så lite ytvatten som möjligt når spygatten alternativt att ni pumpar spygattens vatten till dagvattensystemet. Det är också att rekommendera att ni letar upp befintlig uppsamlingsbrunn med vattenlås eller installerar en ny på ert dagvattensystem. Vänligen återkom till VA-enheten med information när ni kopplat om ert dagvatten. Miljö och teknik Gunnar Gunnarsson VA-ingenjör Bifogat Ritning från VA-utredning 7

8 Rapport från undersökningen Felgatan 8 Proppgatan genomfördes undersökning av dag- och spillvatten vid er fastighet. Enligt vår undersökning är två stuprör på baksidan av fastigheten Felgatan 8 (Tomten 11:11) felkopplade till en servisledning för avloppsvatten redan på tomten. Detta är inte tillåtet. Felkopplade ytor orsakar ökade driftkostnader för spillvattenhantering samt översvämningar och skador på fastigheter. Ritningen visar med ett kryss kopplingspunkten av servisledningen på spillvatten till vilken stuprör på baksidan kopplade. Den röda cirkeln visar vilka stuprör är felkopplade och den gröna cirkeln vilka är rättkopplade. Stuprör på framsidan är rättkopplade till dagvattenledningen, så det vore vara bra att hitta deras utgående ledning och koppla om dit. Information Den 17/ drabbades Proppgatan 17 (Tomten 11:12) av källaröversvämning med ca 10 cm vatten i källaren. Fastigheten har två felkopplade stuprör (CID3 och CID4) på tomten som samlar vatten från ett relativt nybyggt uterum. Dessa stuprör är påkopplade till en gammal köksbrunn vilkens utlopp leder till utgående spillvattenservis. De två övriga stuprören (CID1 och CID2) är däremot rättkopplade till utgående dagvattenservis. Golvbrunnar i källaren samt övrigt avlopp i fastigheten är rätt anslutet till utgående spillvattenservis. Fastigheten saknar spolbrunn för både spill- och dagvatten. Åtgärd En möjlig åtgärd är att koppla om felkopplade stuprör till utgående dagvattenservis eller släppa på marken och därefter installera en bakvattenlucka på utgående spillvattenservis. Ritning från undersökningen 8

9 Karta över undersökt område Erfarenheter från Svedala Totalt 114 felkopplade fastigheter hittades i perioden fastigheter har spillvatten kopplat på dagvatten Industriområden har väldigt få felkopplingar felkopplingar och skador på kommunens ledningsnät åtgärdas omgående det är oftast stuprör på baksidan av fastigheten som är felkopplade backventil på spillservisen mellan spolbrunnen och huvudledningen skyddar fastigheten från dämning från spillvattennätet samtidigt som den avslöjar fastighetsägarens egna felkopplingar på tomten 9

10 Erfarenheter från Svedala De flesta är vänliga och samarbetsvilliga vid undersökningen av sin fastighet Vissa fastighetsägare reagerar inte på brevet om felkopplingar Det är inte ovanligt att man säljer sin fastighet med felkoppling när de uppdagas Åtgärdsprogram bör sätta igång så fort som möjligt efter undersökningen, när alla uppgifter och underlag är aktuella All information från undersökningar bör dokumenteras noga och omedelbart Fastighetsägaren väljer gärna att släppa vatten från stuprör på marken som åtgärd Personal och historik 2005 anställs en mättekniker (projektanställning) och arbetar 50% med undersökningar på ledningsnätet Det krävs två personer till undersökningar i fält, parkenheten lånar ut en arbetare 2006 anställer Svedala Kommun en assistent som plusjobb Tekniskt utskott beslutar om en ny arbetsplats på VA-enheten och mätteknikerns projektanställning blir en tillsvidareanställning 2007 anställer VA-enheten ytterligare en mättekniker (projektanställning) med inriktning mot GIS 2008 båda mätteknikerna arbetar nu 100% med ledningsnätet 2011 mätteknikerna börjar på VA SYD i Malmö 10
