1 IVL Svenska Miljöinstitutet Sveriges ledande organisation för tillämpad miljöforskning Bakvattenventiler på avloppsserviser allmänt spritt i Tyskland (?) viss skepsis i Sverige (?) - Varför (?)

2 Baktrycksrelaterade översvämningar Vattenskador orsakade av baktryck i avloppssystemet - Erfarenheter, regler, hantering och tekniska lösningar IVL Rapport B2029 Mars 2012 (Kessel AG)

3 Bakgrund Försäkringskostnader om ca 2 miljarder kr/år för vattenskador i byggnader. Översvämningsskador uppgår årligen till ca 200 miljoner (baktrycksskador dominerar). Samhällsekonomiska kostnaderna ännu högre då ca 80 miljoner tillkommer i form av kostnader för självrisker och genom regresser mot VA-bolag (självrisken normalt kr) Klimatförändringarna förväntas ge mer nederbörd vintertid och fler extrema flödessituationer.

4 Syfte med projektet Erfarenheter och tekniska lösningar för att minska bakvattenskador i byggnader. Utvärdera vilka av dessa som skulle vara lämpliga att implementera i Sverige baserat på befintlig VAinfrastruktur, regelverk, klimat, etc. Vilka styrmedel som krävs för detta. Åtgärdskostnaderna ska sättas i relation till de skador som därmed reduceras.

5 Vattenskador orsakade av baktryck i avloppssystemet - Kombinerade system Störst risk för baktryck! Främsta orsaker Kraftiga eller extrema regntillfällen Bristfällig dagvattenhantering Bild från Viktigt att veta om källaröversvämningar Arvika kommun

6 Vattenskador orsakade av baktryck i avloppssystemet - Dublikatsystem Mindre risk dock inte riskfritt! Främsta orsaker (Kessel AG) Felkopplingar Avlagringar Ledningsskador Oönskat inläckage av grund- och ytvatten (tillskottsvatten) Stopp i avloppssystemets pumpstationer Otäta servicebrunnar Överläckage

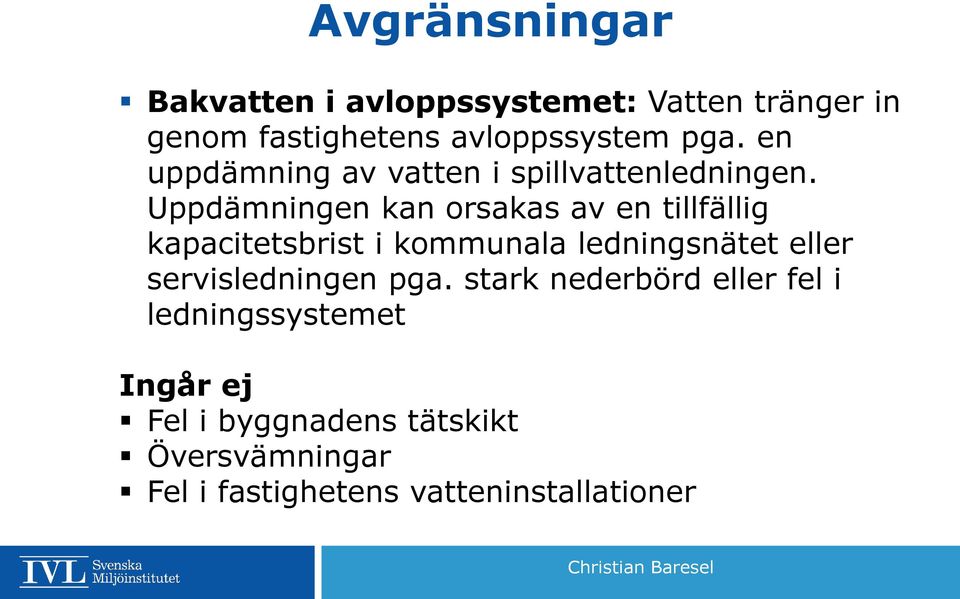

7 Avgränsningar Bakvatten i avloppssystemet: Vatten tränger in genom fastighetens avloppssystem pga. en uppdämning av vatten i spillvattenledningen. Uppdämningen kan orsakas av en tillfällig kapacitetsbrist i kommunala ledningsnätet eller servisledningen pga. stark nederbörd eller fel i ledningssystemet Ingår ej Fel i byggnadens tätskikt Översvämningar Fel i fastighetens vatteninstallationer

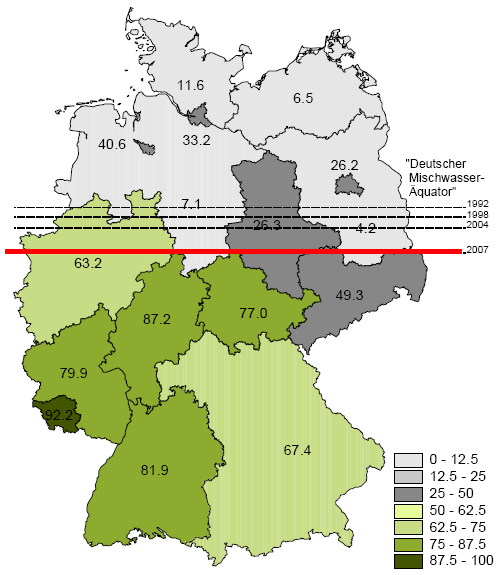

8 Allmänt spritt i Tyskland? Viktiga jämförelse (Zensus 2007) Invånarantal 90 milj vs. 9 milj Anslutningsgrad till spillvattennät 97% vs. 85% (?) Större andel VA-enheter under gatunivån/källarytrumme som aktiv boyta Andel kombinerade system > 55% vs. < 15% i Sverige) Större antal påverkade företag/ekonomiska värden Större antal år av kunskap om tekniska lösningar och utveckling av dessa Kostnader i snitt > 300tkr / källaröversvämning

9 Ansvarsfördelning? Fastighetsägare är generellt ansvariga oberoende orsak! Enskilda utredningar om uppdämningsnivån (oftast gatunivån) eller avloppssystemets kapacitet är inte klar definierade. VAhuvudmän är dock skadeståndsskyldiga om de inte kan bevisa att de har informerat om uppdämningsnivån. Fastighetsägaren är ersättningspliktig mot hyresgästerna! Försäkringsbolag betalar ingen ersättning om inte (rätt!) bakvattenskydd finns eller om regelbunden underhåll kan intygas. Relevanta övergripande bestämmelserna om ansvarsfördelningen finns i kommunernas/städernas VA-stadgar. Tekniska krav på skyddsanordningar regleras genom de europeiska standarder och tyska tillägg till dessa.

10 Kunskap och erfarenheter? Acceptans Trots normer och ett generellt krav på bakvattenskydd är uppskattningsvis endast 30-40% av alla berörda fastigheter skyddade mot bakvatten! Enligt intervjuer är det framförallt industrifastigheter och privatfastigheter med höga ekonomiska värden som är bäst skyddade mot bakvatten. Markant ökning av installationer efter varje översvämningstillfälle. Kostsamma informationskampanjer har inte alls samma effekt. Trots korrekt installation av baktrycksskydd uppstår skador bristande underhåll skadedjur ägarbyten. Rekommendationer/krav på underhåll! Vissa tekniker för fekaliehaltigt avloppsvatten! Registrering/godkännande av alla installationer! Dubbel backventil ur Gürschner m.fl. (1921),

11 Europeiska normer och regler EN kräver skydd vid risk för baktryck i avloppssystemet. Baktrycksnivån är trottoar eller gata. En hög skyddsgrad mot baktryck kan endast garanteras genom uppfordringsanordningar med bakvattenloop. Alt (b) endast för utrymme av ringare användning (EN 12056)

12 Tekniska regler för bakvattenskydd (EN och EN 12050) Typ 0: Backventil med endast en mekanisk spärr. Typ 1: Backventil med en mekaniskt spärr samt en manuell nödspärr. Typ 2: Backventil med två mekaniska spärrar och en manuell nöd-spärr. Typ 3: Backventil som består av en automatisk spärr som drivs med hjälp av en extern energi (elektrisk, pneumatisk eller andra) samt en nöd-spärr som är oberoende av den automatiska spärren. (Kessel AG)

13 Tekniska regler för bakvattenskydd (EN och EN 12050) Typ 4: Backventil i själva avloppet samt en manuell nöd-spärr där dessa får vara kombinerade med varandra. Typ 5: Backventil i själva avloppet med två mekaniska spärrar och en manuell nöd-spärr där den sista får vara kombinerad med en av de mekaniska spärrarna. Tyskland, Danmark, Österrike och Schweiz har tagit fram nationella bestämmelser om urval och användning av dessa olika system. Kessel Typ 3 backventil med pumpfunktion

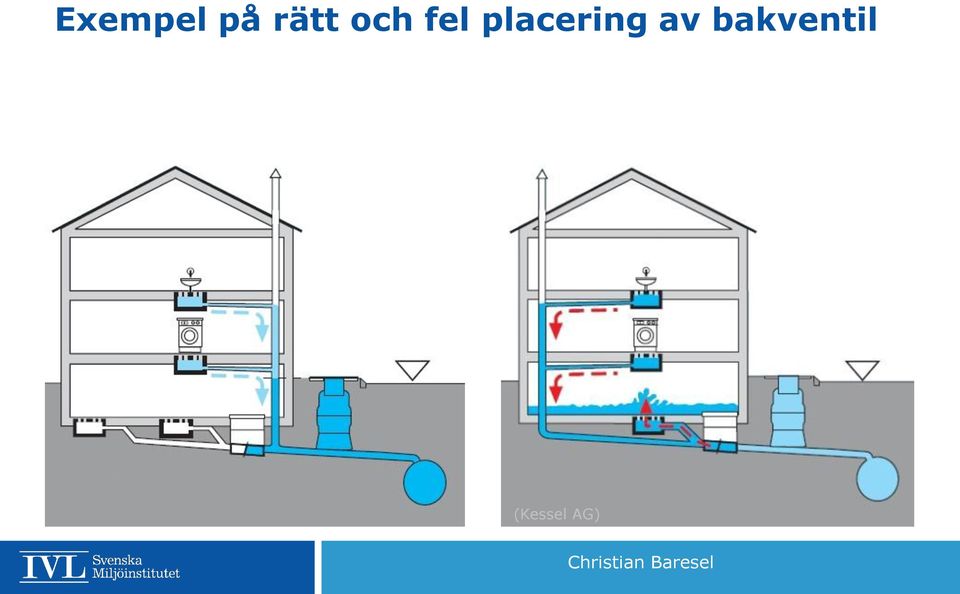

14 Exempel på rätt och fel placering av bakventil (Kessel AG)

15 Viss skepsis i Sverige, Varför? Ingen högprioriterad fråga! Information?! Fel handhavande felaktig placering Fel typ av skyddsanordning Få svenska erfarenheter och dålig uppföljning Försäkringsbolagen har ingen skadeklass för bakvattenskador Ofta flera problem samtidigt (vatten kommer in i källaren från alla håll) Oklar ansvarsfördelning?! Individ samhällsfråga? Flyttas problemet?!

16 Vad kan göras åt det? (utöver övergripande arbete för att minska baktryck) Rätt information till rätt grupp Styrmedel och incitament Inspektion, rätt kunnande Korrekt urval, installation och underhåll Samarbete Investeringsstöd Teknikutveckling (self-check) m.m.

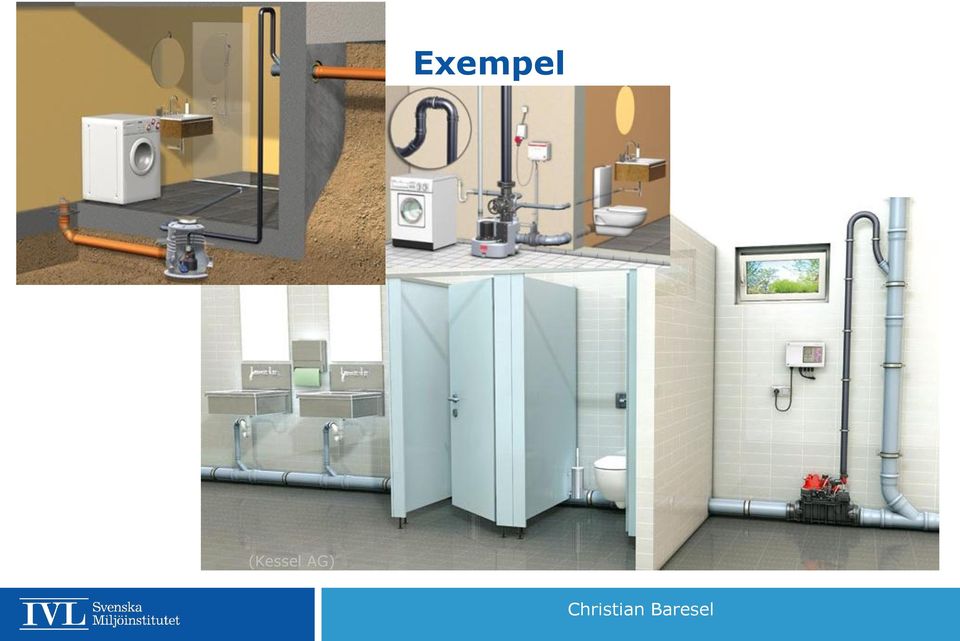

17 Exempel (Kessel AG)

18 Exempel (Kessel AG)

19 Utveckling även från svensk sida! Bild från

20 Urvalskriterier för bakvattenskydd Inga onödiga installationer! Tekniskt urval kommer sedan!

21 Tack för uppmärksamheten!
