Rörnätsteknik Föreläsning 5 Inspektion och underhåll, inkl. tillskottsvatten

Transkript

1 Rörnätsteknik Föreläsning 5 Inspektion och underhåll, inkl. tillskottsvatten

2 Innehåll Vanligt förekommande driftstörningar Rörnätsinspektion Planerat underhåll Akut underhåll Tillskottsvatten (Arbetsprocess Drift, underhåll och förnyelse, överkurs)

3 Vanligt förekommande driftstörningar Dricksvatten Vattenläcka Trasig ventil Trasig brandpost Avlopp Avloppsstopp (pga fett, främmande föremål, rötter, ledningskollaps/rörbrott) Fel på pumpstation (högnivålarm, utlöst motorskydd, bräddning, trasor, lågnivålarm, fel på nivågivare) Fel på brunnsbetäckning. Lock skramlar, saknas, har sjunkit mm Översvämning pga kraftig nederbörd

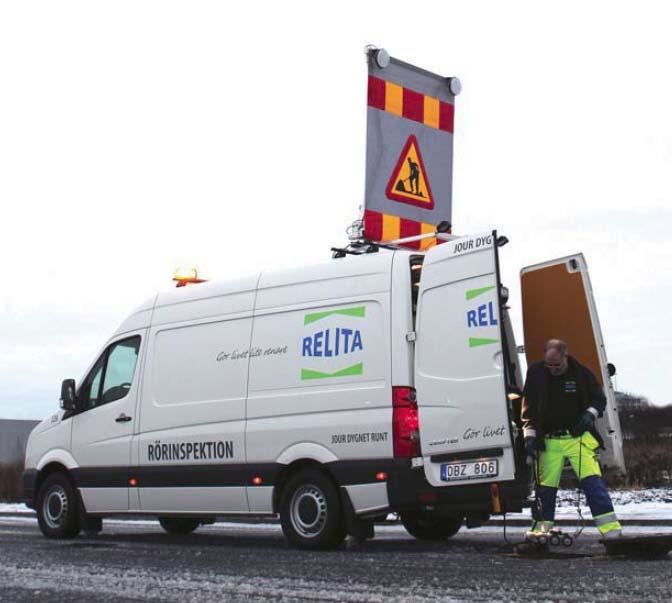

4 Rörnätsinspektion Rörnätsinspektion innebär att rörledningen inspekteras invändigt med hjälp av en liten robotkamera. Operatören styr kameran från bilen och kan se kamerabilden i realtid på en skärm. Operatören dokumenterar alla fel och brister direkt i ett protokoll efter ett standardiserat betygsystem som finns beskrivet i Svenskt Vattens publikation P93. Resultatet används för åtgärdsplanering Bildkälla: Relita

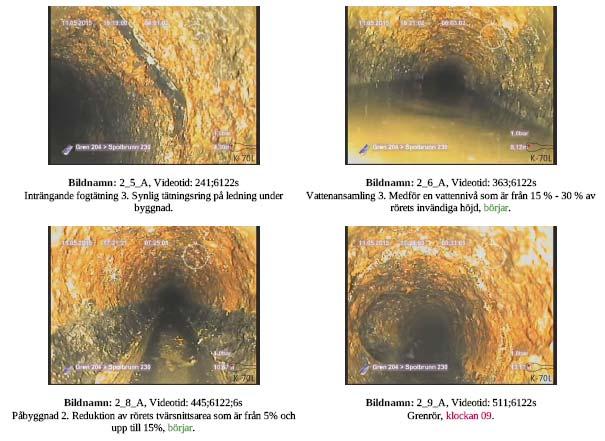

5 Rörnätsinspektion Innan inspektionen utförs rengörs ledningen med högtrycksspolning för att fel och brister lättare ska kunna identifieras. Här ser ni ett exempel på hur ett protokoll kan se ut.

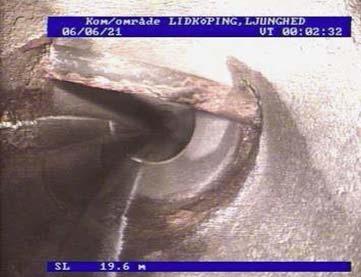

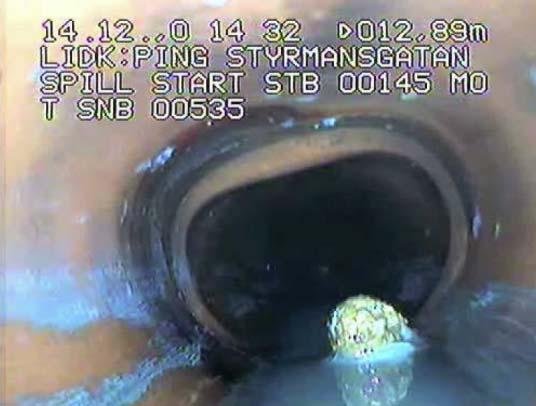

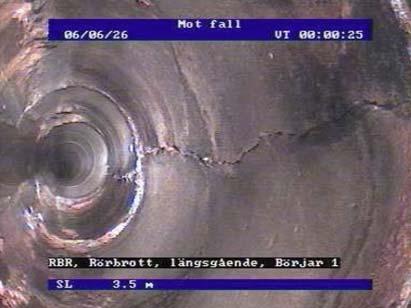

6 Rörnätsinspektion Vad kan dokumenteras? Rörbrott Sprickor Deformation Svackor Främmande föremål Rotinträngning Fett/sediment Frätskador/kondition Anslutningar Skarvförskjutningar Inskjutande serviser Trasiga gummitätningar mm

7 Rörnätsinspektion Betygssystem Betyg 4 åtgärda omedelbart Betyg 3 lägg åtgärd i 5 årsplanen Betyg 2 följs upp med inspektion inom 5 år Hur ofta ska avloppsledningarna inspekteras? Efter behov men minst var 10:e år Hur inspekteras vattenledningar? Görs inte ofta. Ibland genom filmning vilket kräver schakt. Finns även andra metoder men dessa är ofta kostsamma.

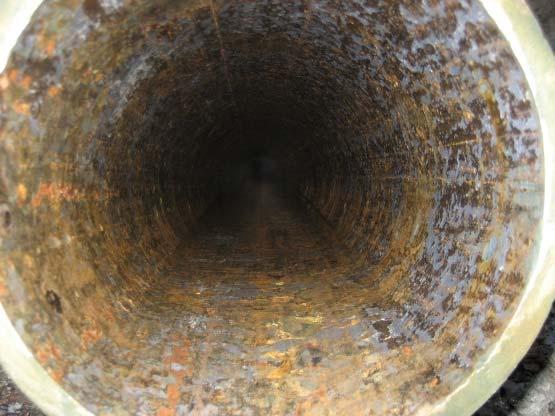

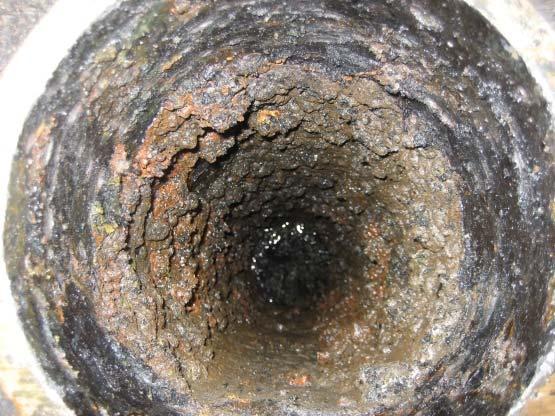

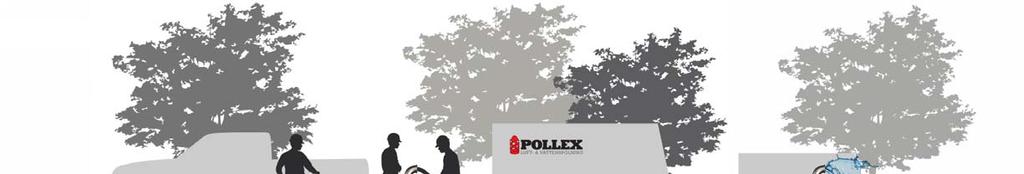

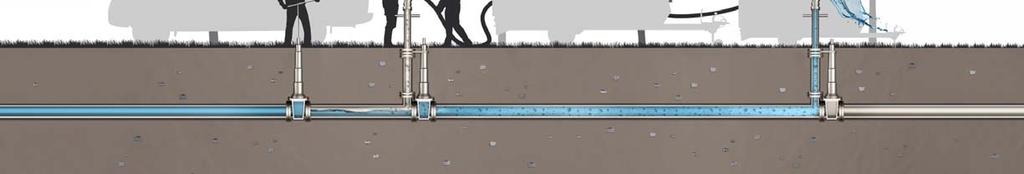

8 Planerat underhåll Spolning av vattenledning med luft/vatten Ledningar av gjutjärn får ofta invändiga beläggningar av rost som släpper vid tryckförändringar. Detta ger vattnet en brun färg, täpper till silar i blandare, missfärgar tvätt mm. Avlagringarna minskar även ledningens hydrauliska kapacitet. Ett sätt att koma tillrätta med problemet är att spola ledningarna med luft och vatten varvid rostavlagringarna avlägsnas.

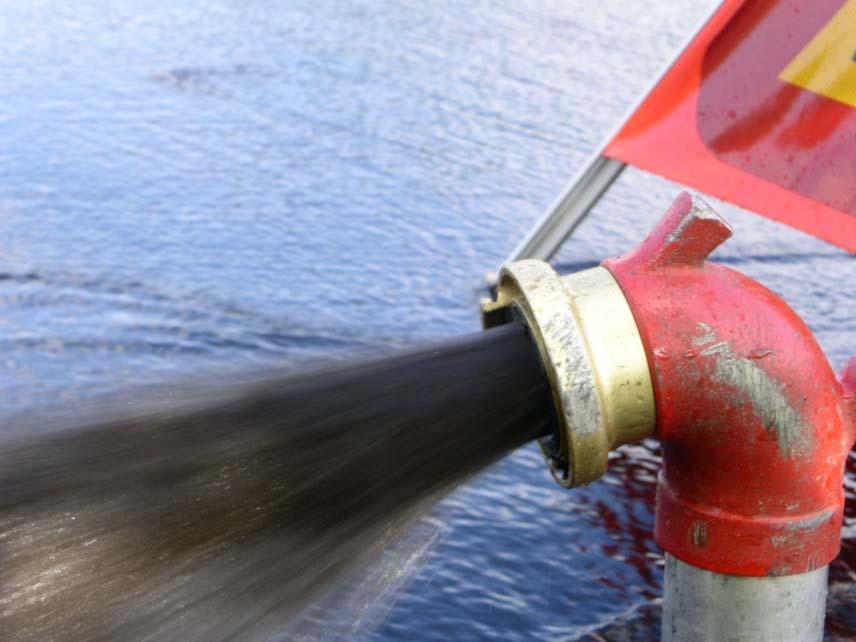

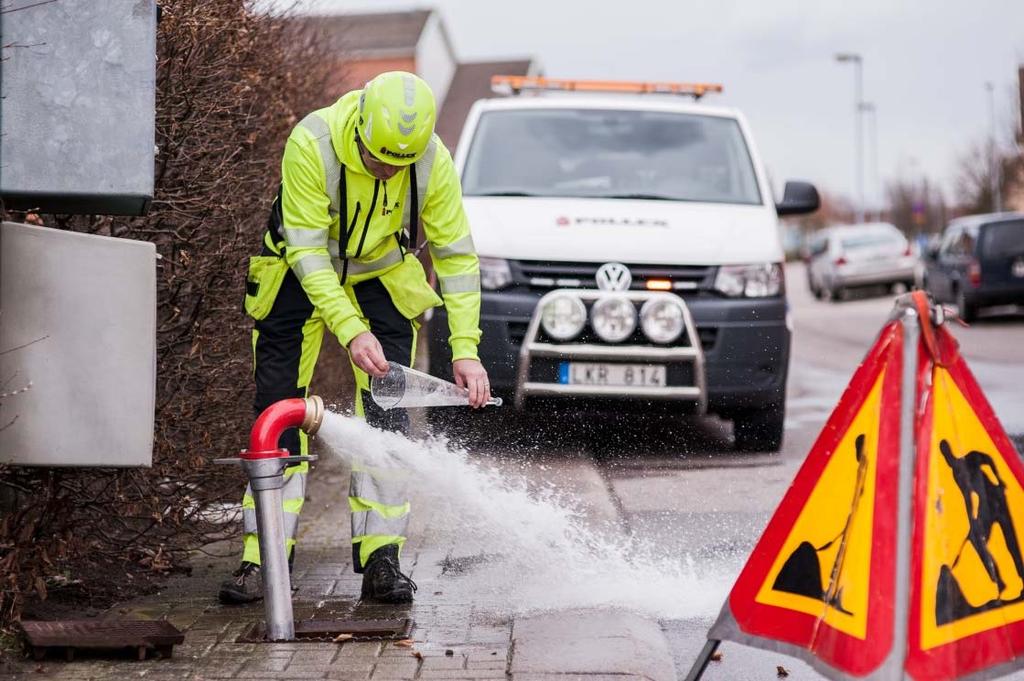

9 Planerat underhåll Spolning av vattenledning med luft/vatten

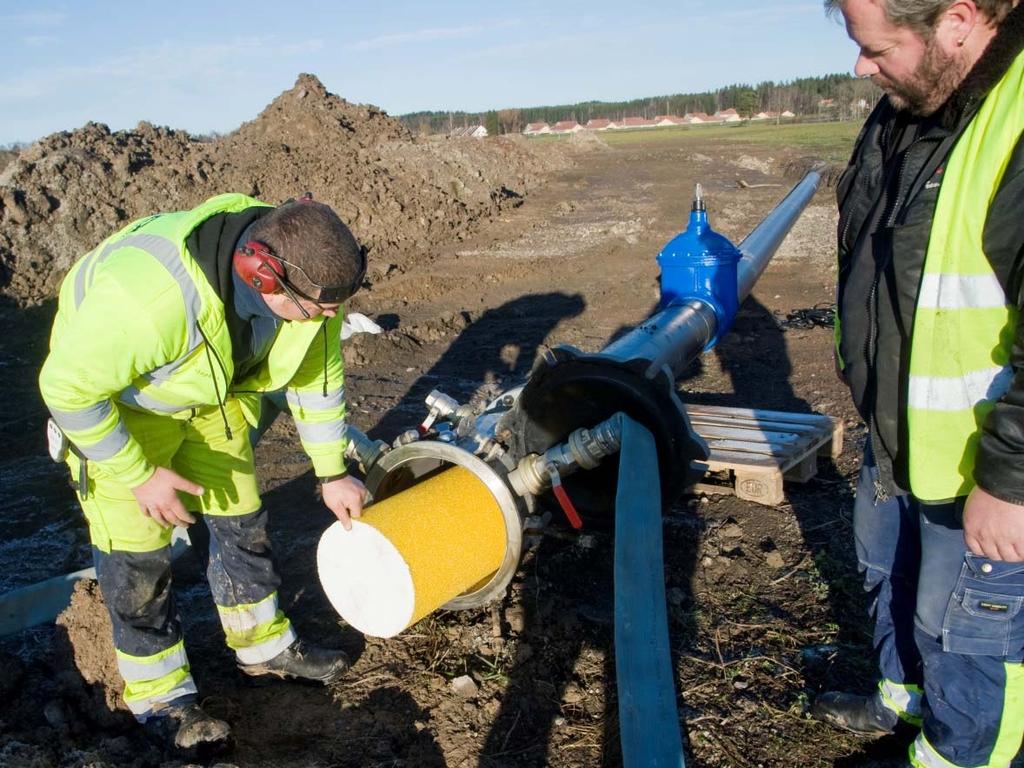

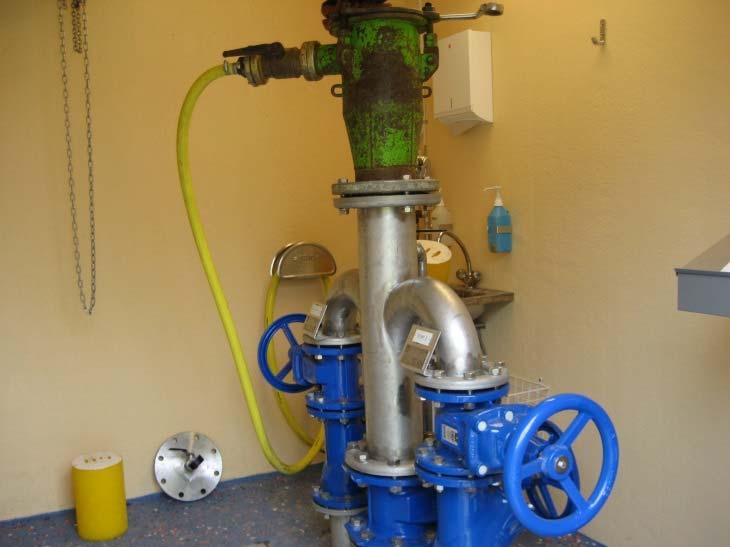

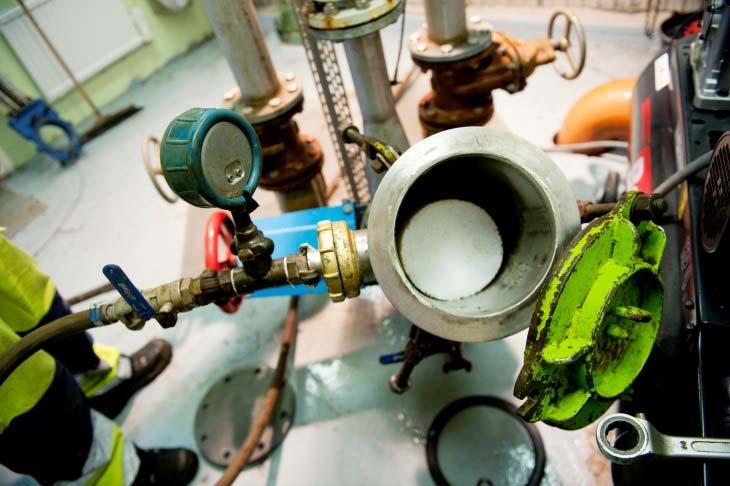

10 Planerat underhåll Rensning av tryckledningar med renspig

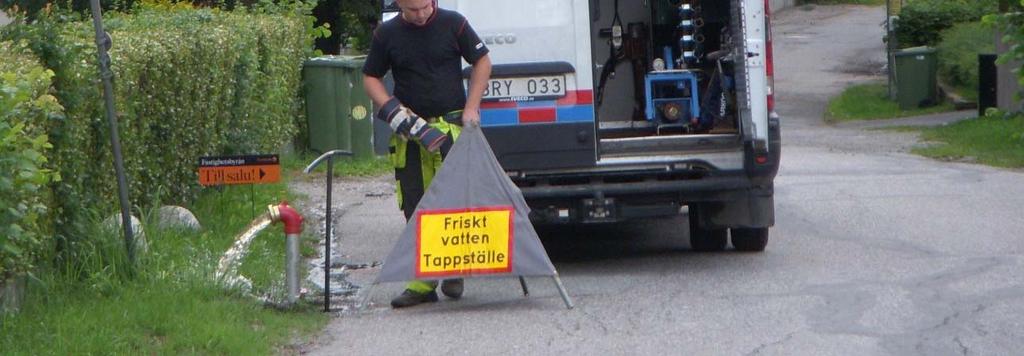

11 Planerat underhåll Rensning av tryckledningar med renspig

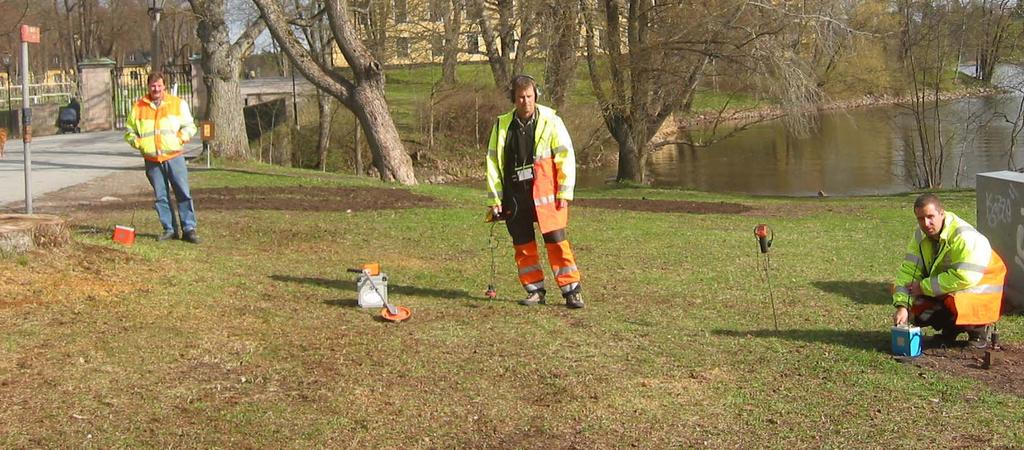

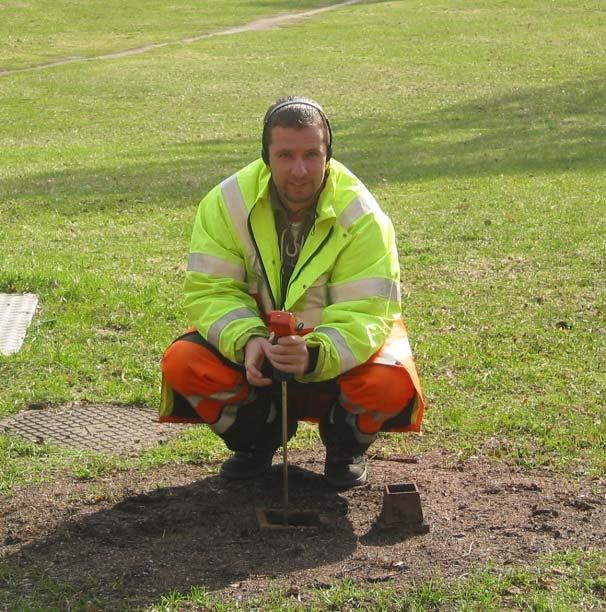

12 Planerat underhåll Läcksökning Ventillyssning Marklyssnare Korrelering Bildkälla: Norrvatten

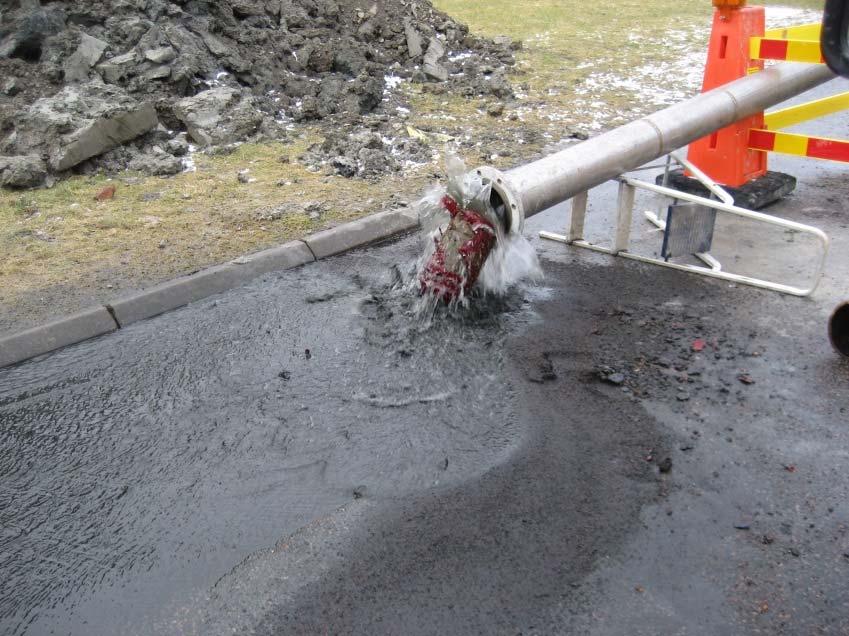

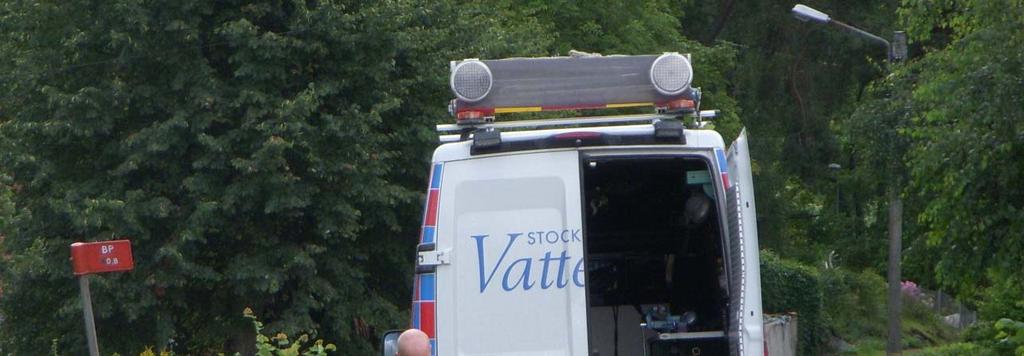

13 Planerat underhåll Tömning och spolning av brandposter Vatten i brandpostledningen står för det mesta stilla. För att inte vattenkvalitén ska bli för dålig så måste brandposterna spolas ur ett par gånger per år, vanligen höst och vår. Brandposter som inte är självtömmande måste pumpas ur inför vintern för att dessa inte ska frysa sönder. Bildkälla: Stockholm Vatten AB

14 Planerat underhåll Ventilmotionering Robot för ventilmotionering, bildkälla: KZ Handels Ventiler på vatten och avloppsledningar manövreras sällan. Det kan leda till att dessa på sikt inte går att manövrera pga korrosion eller smuts. För att undvika detta bekymmer så bör ventilerna motioneras, dvs stängas och öppnas med jämna mellanrum. Extra viktigt är detta för prioriterade ventiler samt för ventiler på tryckavloppledningar med en mer korrosiv miljö.

15 Planerat underhåll Högtrycksspolning av avloppsledningar Bildkälla: Relita

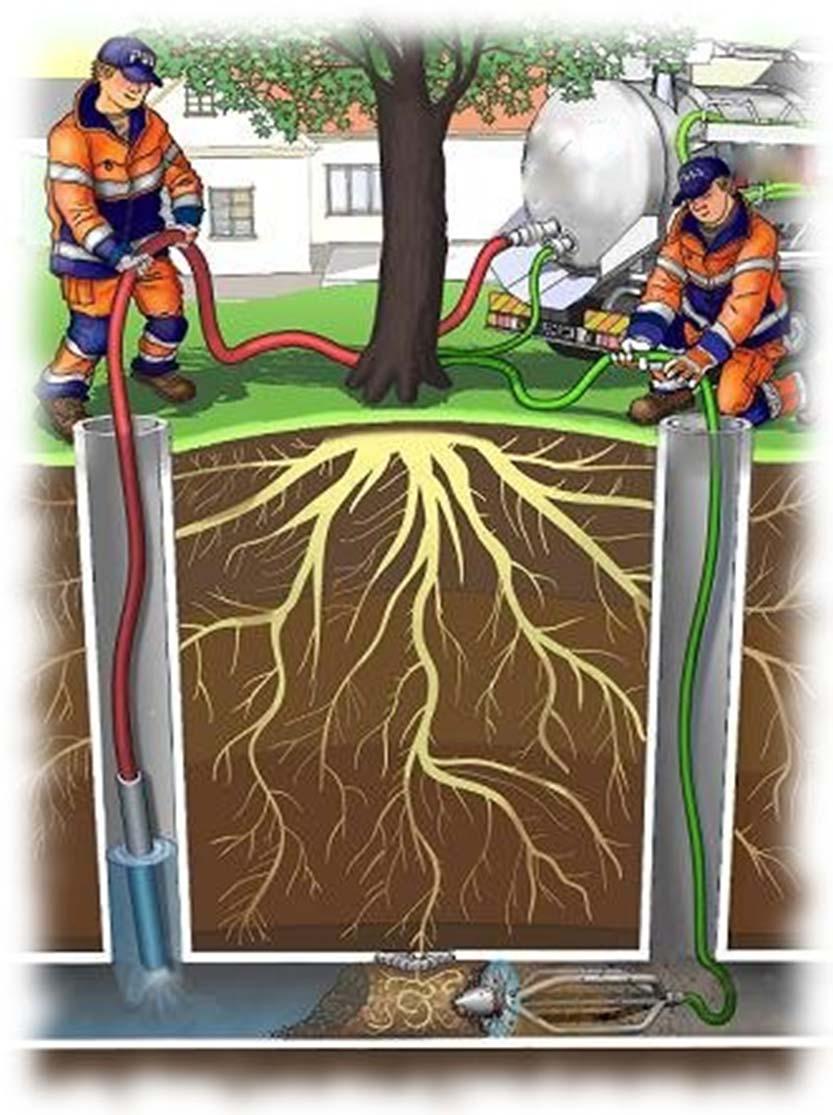

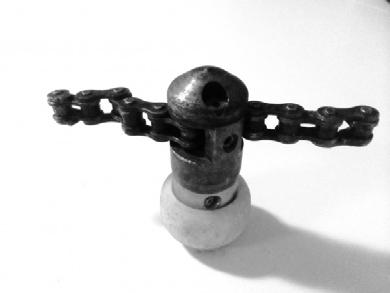

16 Planerat underhåll Rotskärning Skärverktyg, bildkälla: Cija Tank AB Fräsverktyg, bildkälla: Högtrycksservice Öresund Bildkälla: Håkans slamsugning

17 Planerat underhåll Rondering av pumpstationer Bildkälla: alfa

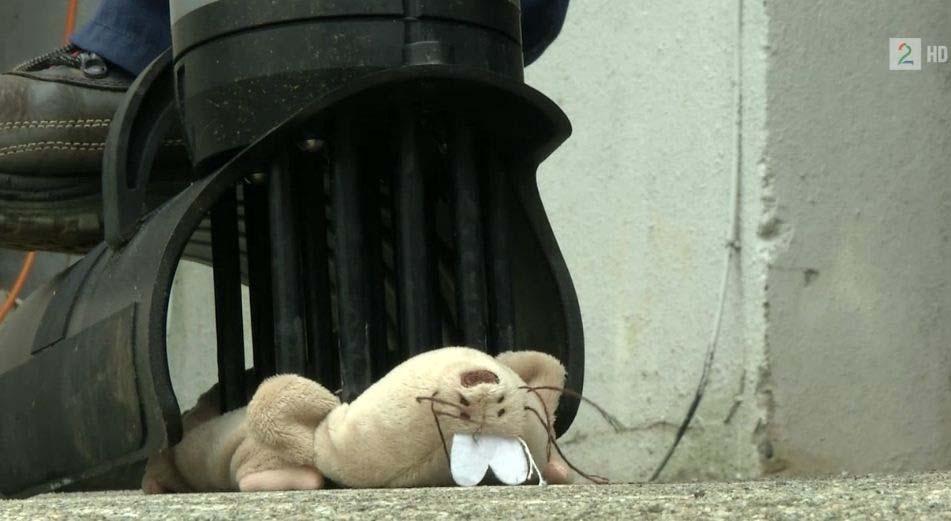

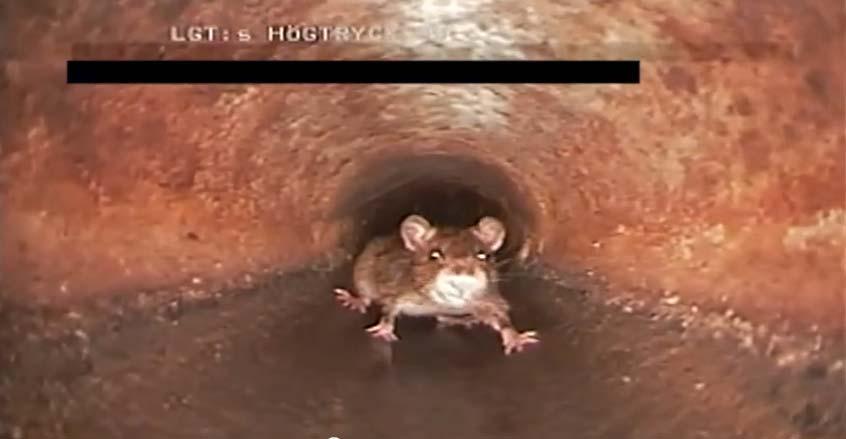

18 Planerat underhåll Råttbekämpning Traditionellt används ofta gift för råttbekämpning. Gift placeras i brunnar. Tyvärr inträffar det ibland att giftet av misstag sätts i dagvattenbrunnar och då rinner det ut i våra sjöar och vattendrag. En giftfri variant är den på bilden. Denna variant kallas wisetrap och är en giljotin som utlöses av rörelse och värme. Råttan dör och spolas vidare till reningsverket där den förhoppningsvis blir biogas. Bildkälla: Wisecon

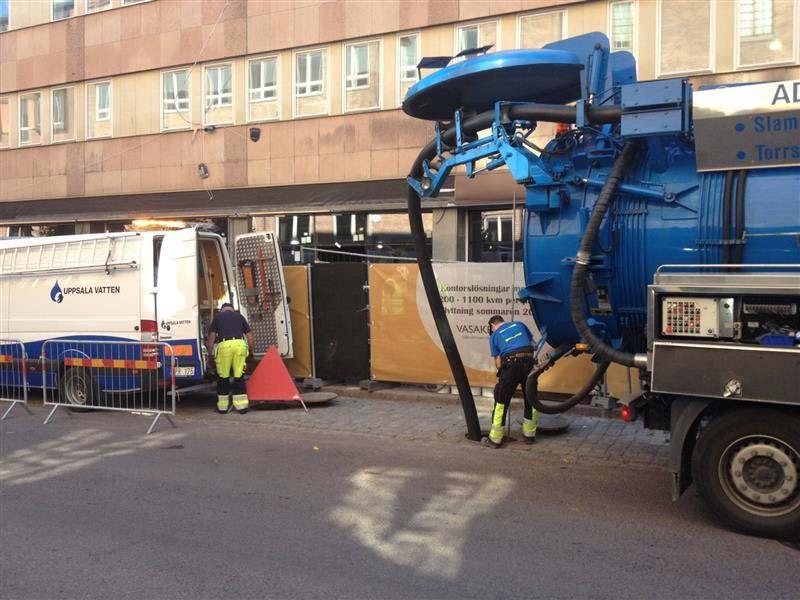

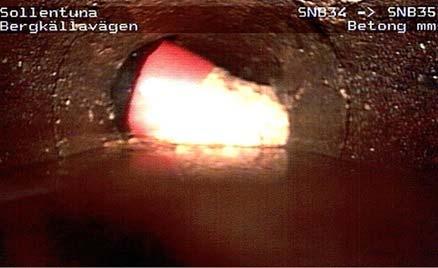

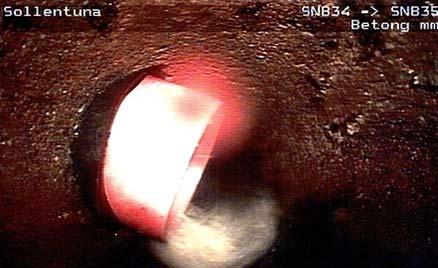

19 Akut underhåll Åtgärda avloppsstopp genom spolning/rotskärning Fettstopp Bildkälla: Relita Fettstopp efter spolning

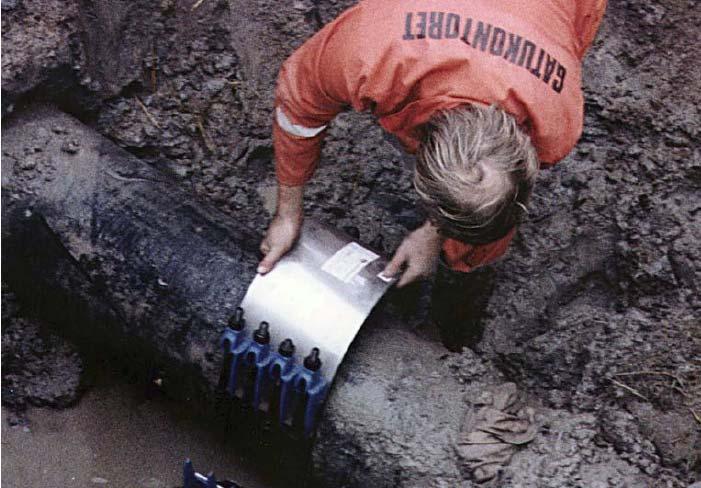

20 Akut underhåll Lagning av vattenläcka Bildkälla: Svenskt Vatten För segjärnsledningar som på bilden till vänster uppstår läckor oftast till följd av fräthål/korrosion. Dessa läckor kan vanligen lagas med reparationsmuff. För ledningar av gjutjärn är rörbrott den vanligaste orsaken till akut läcka. I dessa fall behöver oftast en del av ledningen bytas ut.

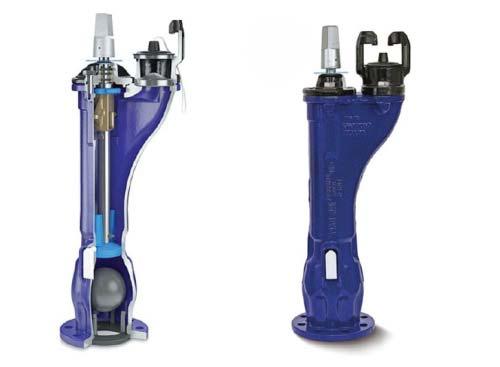

21 Akut underhåll Renovering eller byte av brandpost Bildkälla: KZ Handels Exempel på självdränerande brandpost som kan renoveras från marken, dvs den behöver inte grävas upp. Brandposter är relativt dyra och byte av brandpost kostar ca kr/st. Det är betydligt billigare att renovera brandposten (smörjning, byte av packningar mm).

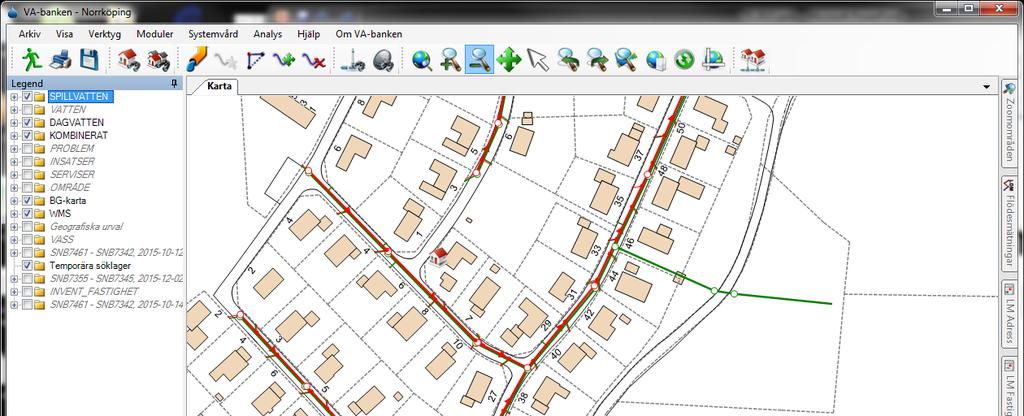

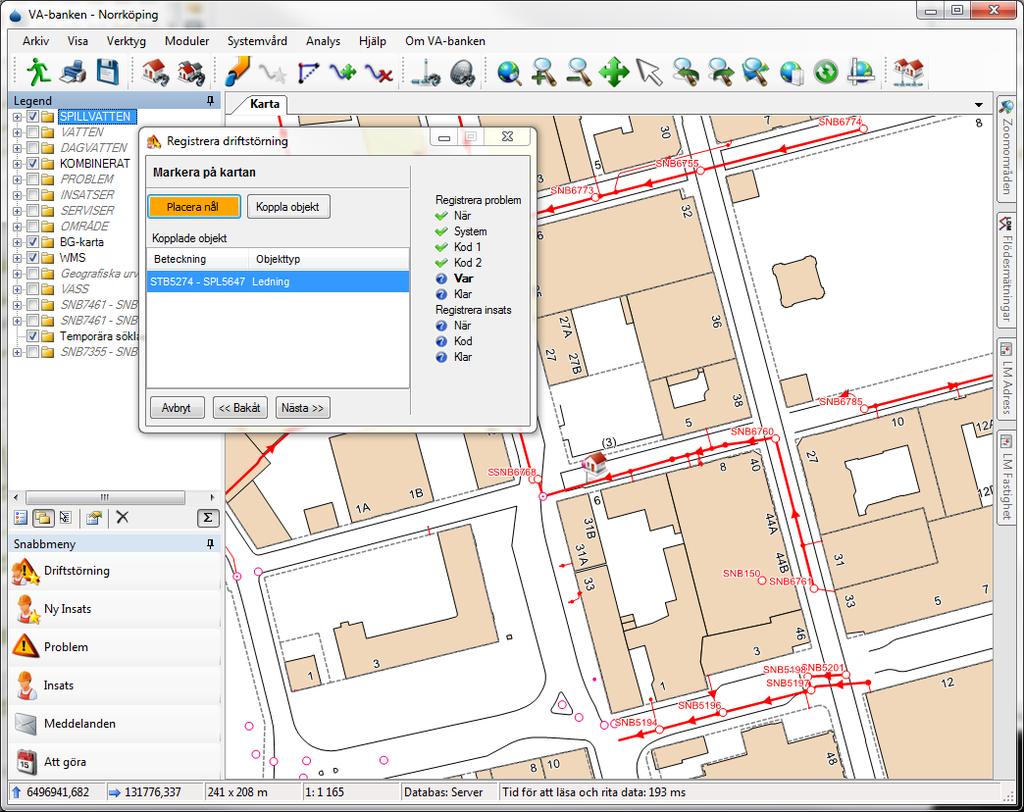

22 VA ritningar och kartor Kartsystem för dokumentation av VA anläggningen Till vänster visas exempel från VA banken. Ledningar och brunnar mm finns dokumenterade grafiskt. På vänstersidan kan du tända och släcka olika kartlager. Om du klickar på ett VAobjekt får du upp mer information om objektet.

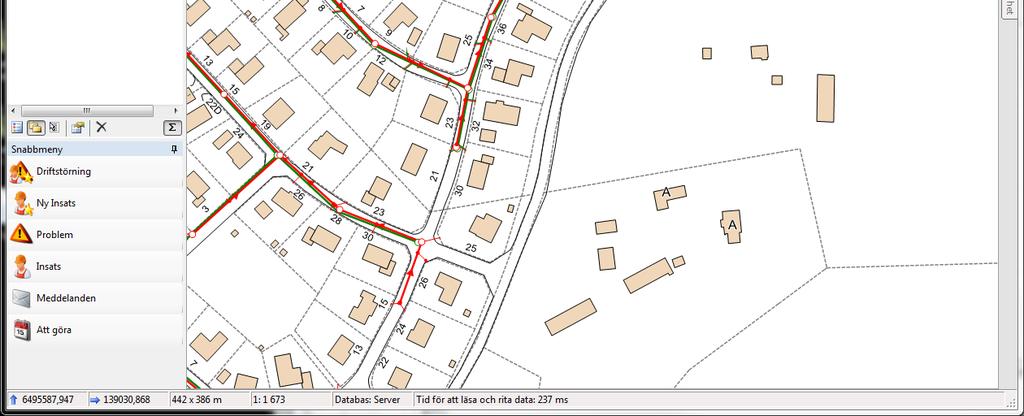

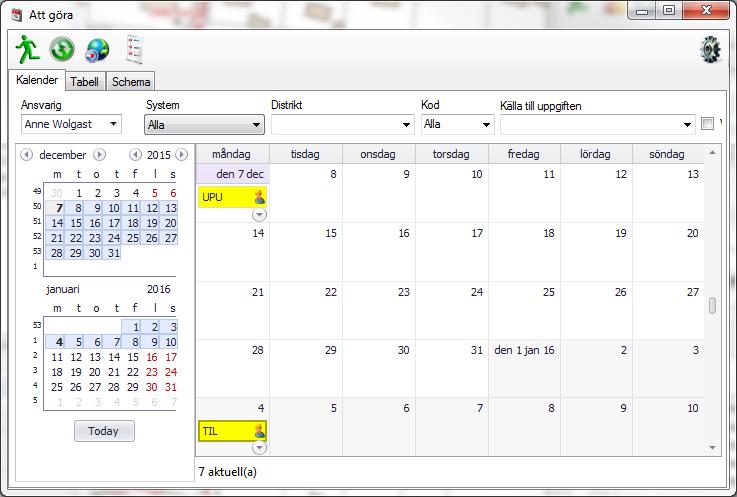

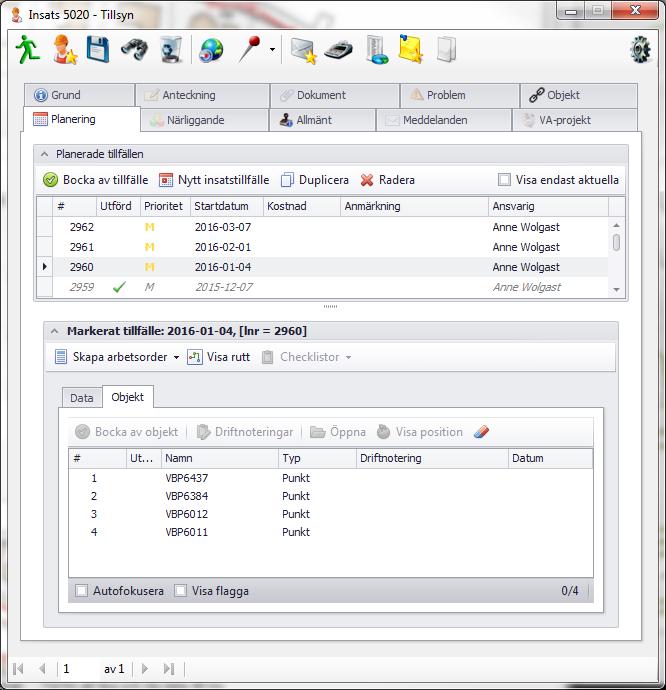

23 VA ritningar och kartor Kartsystem för dokumentation av VA anläggningen I systemet kan du även registrera driftstörningar och planera åtgärd/insats. Allt som rapporteras och dokumenteras lagras i en databas och kan sedan användas för planering av drift, underhåll och förnyelse samt för rapportering och uppföljning av driftstatistik.

24 VA ritningar och kartor Kartsystem för dokumentation av VA anläggningen I systemet kan du även registrera driftstörningar och planera åtgärd/insats. Allt som rapporteras och dokumenteras lagras i en databas och kan sedan användas för planering av drift, underhåll och förnyelse samt för rapportering och uppföljning av driftstatistik.

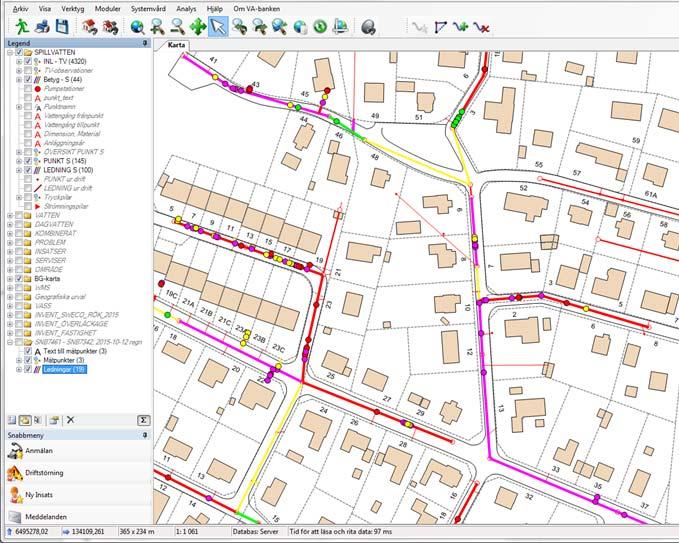

25 VA ritningar och kartor Kartsystem för dokumentation av VA anläggningen Genom att göra geografiska urval kan du söka ut objekt efter olika kriterier och visualisera din sökning. I detta exempel avser urvalet resultat (betyg) från rörnätsinspektion, vilka presenteras i olika färg beroende på betyg. Geografiska urval kan underlätta planering av åtgärder.

26 Tillskottsvatten Tillskottsvatten är ett samlingsbegrepp för det vatten som utöver spillvatten leds till spillvattennätet, t ex dag och dränvatten. Det är ett stort problem med felkopplade ledningar och inläckande dag och dränvatten i spillvattenledningar som sedan leds till avloppsreningsverket. Spillvattensystemet klarar av att ta emot spillvatten, men när det även kommer tillskottsvatten, som t ex dag och dränvatten, kan det bli problem med kapaciteten och den biologiska reningsprocessen. Det syns speciellt vid kraftiga regn. När spillvattensystemet blir överbelastat kan källaröversvämningar bli konsekvensen. Tillskottsvatten kan leda till att spillvatten måste bräddas ut till recipient då kapaciteten överskrids och därmed ökar miljö belastningen. I förlängningen leder detta till ökade kostnader för VA abonnenterna och inte minst för vår miljö. Avloppsreningsverken är byggda för att rena spillvatten. Tillskottsvatten gör att vattnet till verket blir kallare och mer utspätt. Detta påverkar kvävereningen negativt och kan i förlängnigen gynna filamentbildande bakterier. Vidare kan det leda till ökad kemikalieförbrukning om doseringen av fällningskemikalier styrs flödesproportionellt.

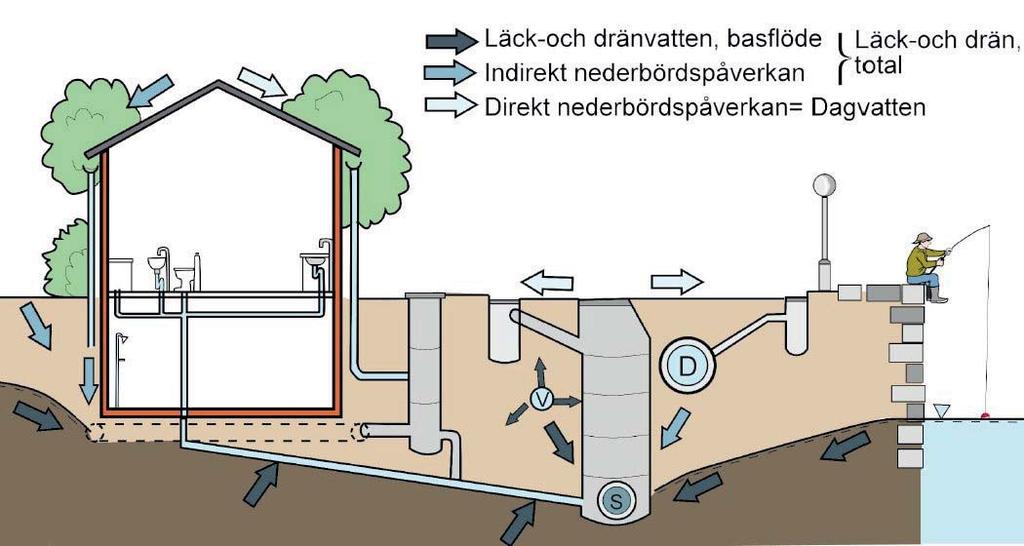

27 Tillskottsvatten Källor till tillskottsvatten, direkt och indirekt nederbördspåverkan

28 Tillskottsvatten Undersökningsmetoder Kvantitativa och kvalitativa Flödesmätning (kvantitativ) Rök (kvalitativ) Färgning Kvalitativ) Det finns även andra, mindre vanliga metoder men dessa hinner vi inte avhandla i denna kurs.

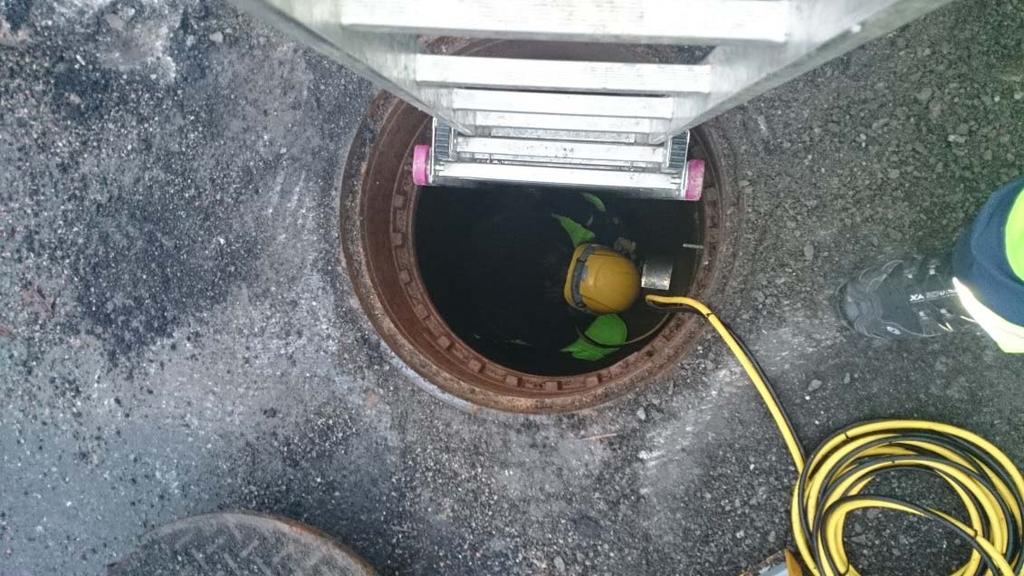

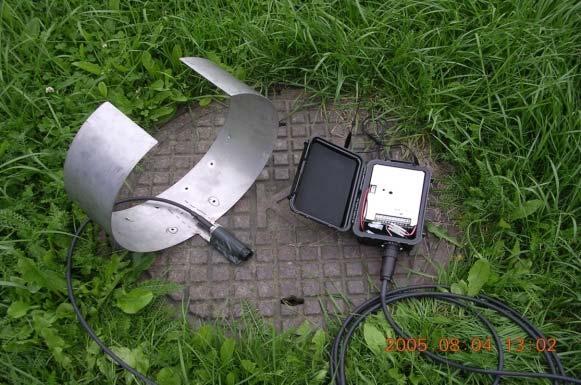

29 Tillskottsvatten Flödesmätning Flödesmätare, vanligen VHmätare, installeras i nedstigningsbrunn enligt nedan eller t.ex. i trumma som på bilden till höger. VH mätaren mäter flödeshastigheten (V) och djupet (H) i en sektion med känd geometri. På så sätt kan flödet beräknas. Bildkälla: Norconsult

30 Tillskottsvatten Direkt nederbördspåverkan Indirekt nederbördspåverkan Flödesmätning Exempel på flödesmätning och nederbördsmätning. För att bedöma volymen tillskottsvatten och därigenom uppskatta antal m 2 felkopplade ytor räcker det inte att mäta flödet. Vi behöver även mäta nederbördsmängden inom avrinningsområdet. Bildkälla: Norconsult

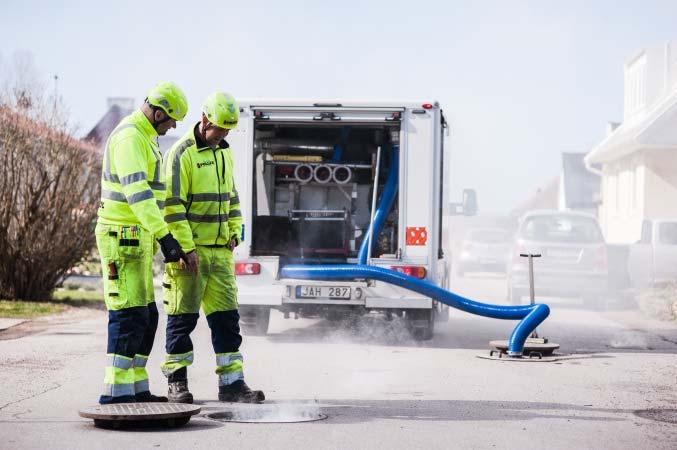

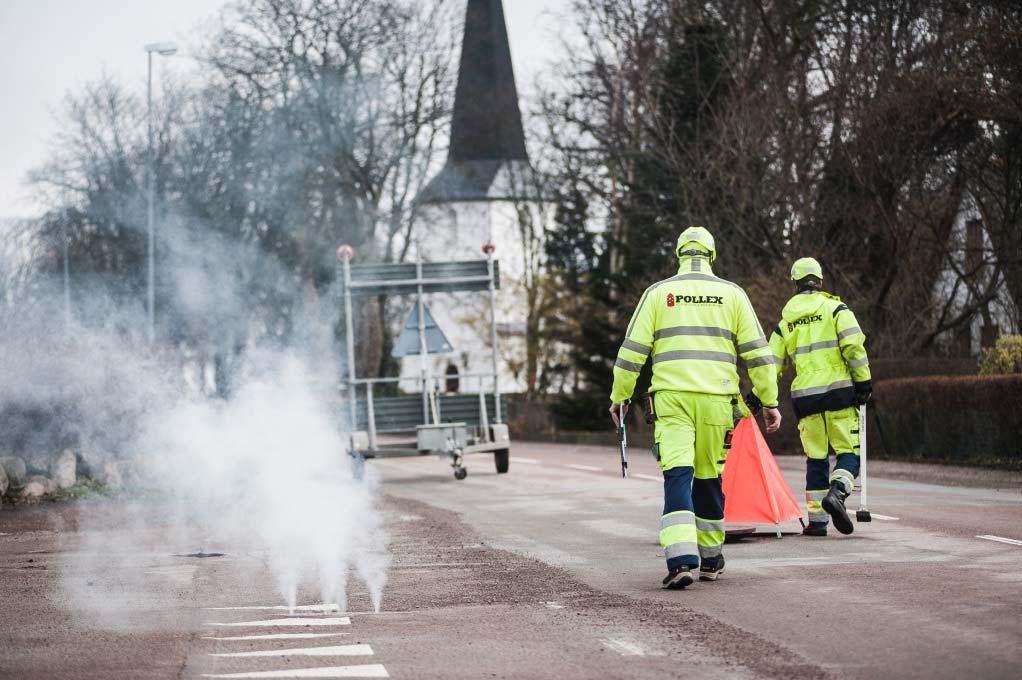

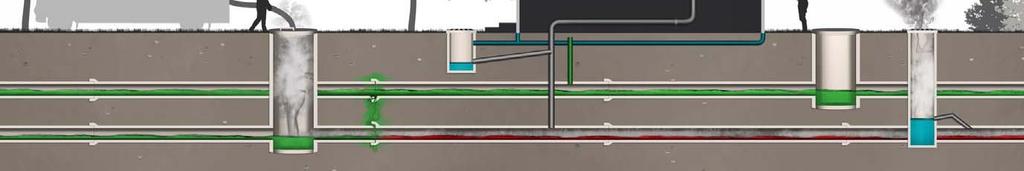

31 Tillskottsvatten Kontroll av felkopplingar med rök

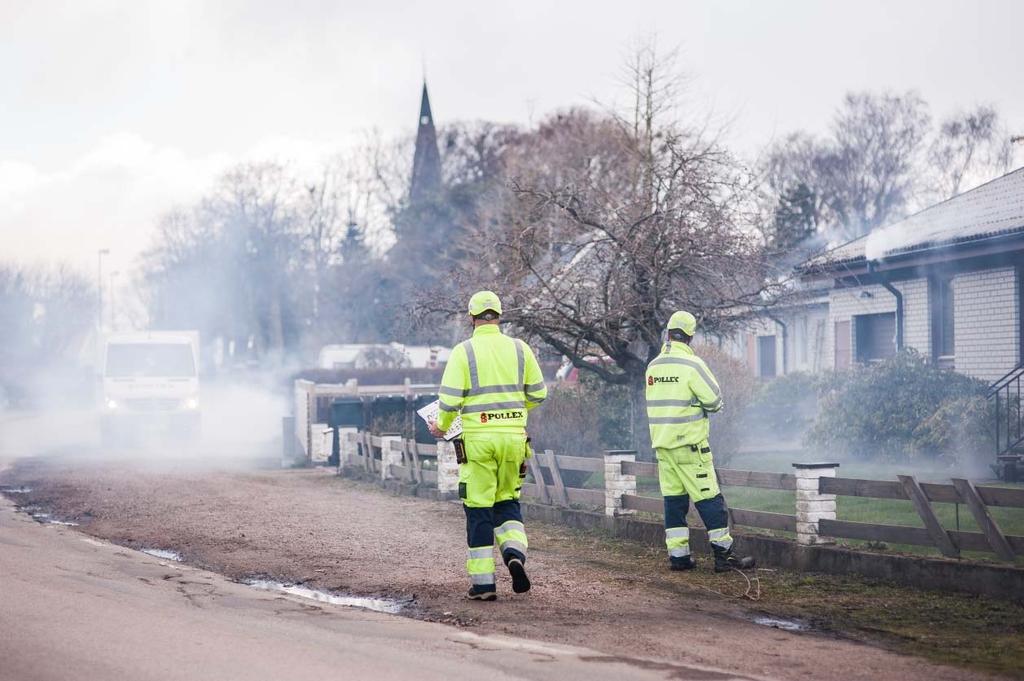

32 Tillskottsvatten Kontroll av felkopplingar med rök

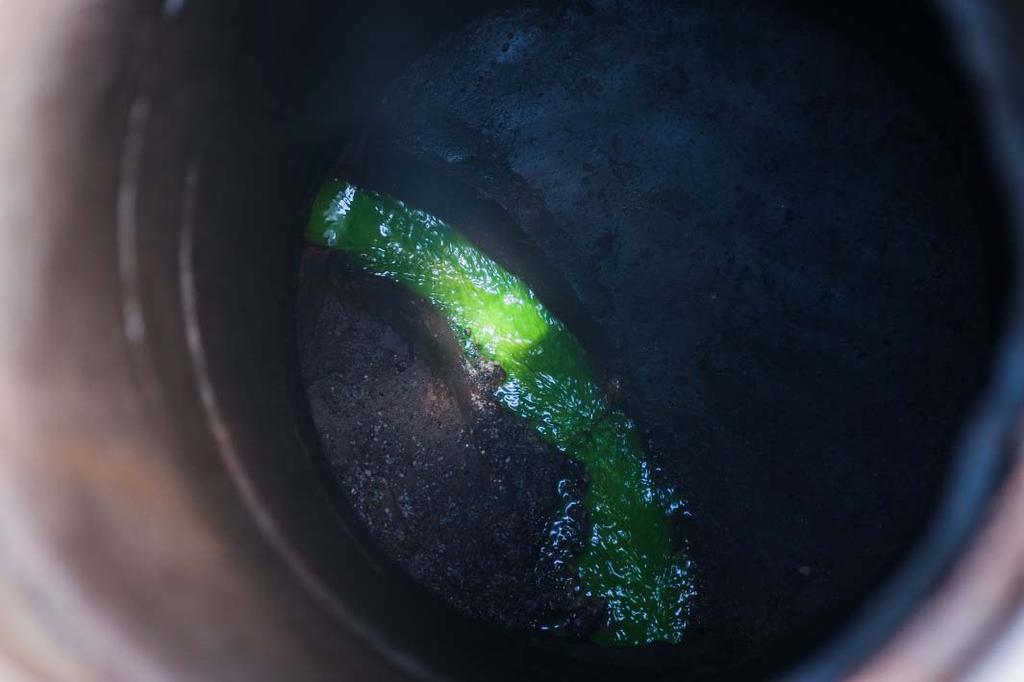

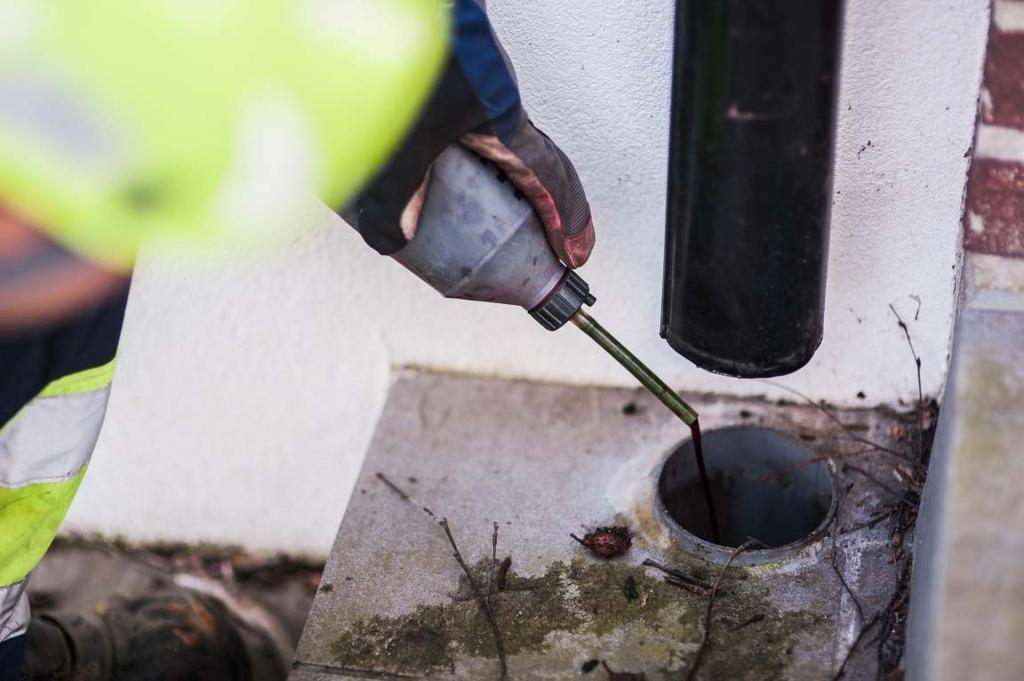

33 Tillskottsvatten Kontroll av felkopplingar med färgning

34 Tillskottsvatten Åtgärder: Bortkoppling av felaktigt anslutna stuprör, dräneringar, rännstensbrunnar m.fl. Tätning av ledningar genom t.ex. infodring med flexibelt foder. Omläggning eller tätning av serviser på fastighetsmark, dvs ålägga fastighetsägare att vidta åtgärder.

35 Arbetsprocess Drift, underhåll och förnyelse Nulägesbeskrivning Mäta och dokumentera Behovsanalys Uppföljning Strategi/priori tering Genomförande Detaljerad åtgärdsplan Drift och underhållsplan Förnyelseplan

36 Arbetsprocess Drift, underhåll och förnyelse Nulägesbeskrivning Input (exempel) Behovsanalys Kapacitetsproblem Miljökrav Hälsoaspekter Uppföljning Kända problem/erfarenhet Risk och sårbarhetsanalys Dokumenterade driftstörningar Tillskottsvatten Mäta och dokumentera Strategi/priori tering Genomförande Detaljerad åtgärdsplan Drift och underhållsplan Förnyelseplan

37 Arbetsprocess Drift, underhåll och förnyelse Nulägesbeskrivning Vad ska strategin ge svar på? Vilka observerade brister ges högst/lägst prioritet? Mäter vi rätt saker? Geografisk indelning? Tidshorisont? Forma strategi utifrån en rimlig ambitionsnivå med hänsyn till tid, resurser och ekonomi Behovsanalys Uppföljning Mäta och dokumentera Strategi/priori tering Genomförande Detaljerad åtgärdsplan Drift och underhållsplan Förnyelseplan

38 Arbetsprocess Drift, underhåll och förnyelse Nulägesbeskrivning Disposition (exempel) Övergripande dokument Beskriver nuläge, behov, strategi, förutsättningar, resursbehov och uppföljning Behovsanalys Uppföljning Mäta och dokumentera Strategi/priori tering Genomförande Bilagor 1. Kartbilagor (eller digitalt direkt i kartdatabasen) 2. 5 årsplan (beskrivning av vilka åtgärder som ska genomföras, när och till vilken kostnad) 3. Eventuellt en mer långsiktig plan med lägre detaljeringsnivå Revidera planerna årligen i samband med budgetarbetet Detaljerad åtgärdsplan Drift och underhållsplan Förnyelseplan

39 Arbetsprocess Drift, underhåll och förnyelse Nulägesbeskrivning Genomför åtgärder enligt planen Följ upp åtgärder Revidera planen efter nya behov Behovsanalys Uppföljning Mäta och dokumentera Strategi/priori tering Genomförande Detaljerad åtgärdsplan Drift och underhållsplan Förnyelseplan
