Förebyggande underhåll praktiska erfarenheter från arbetet med ett regionalt vattenledningsnät. Tommy Giertz, Norrvatten

Transkript

1 Förebyggande underhåll praktiska erfarenheter från arbetet med ett regionalt vattenledningsnät. Tommy Giertz, Norrvatten

2 Dagens agenda: Mycket kort bakgrund Vad är förebyggande underhåll? Praktiska exempel

3 Mycket kort bakgrund: Källa: Norsk Vann, Veiledning i tilstandskartlegging og fornyelse av VA-transportsystemer, rapport

4 Vad är underhåll? Enligt SS-EN 13306: En kombination av alla tekniska organisatoriska och ledningens åtgärder under en enhets livstid avsedda att vidmakthålla den i, eller återställa den till, ett sådant tillstånd att den kan utföra krävd funktion.

5 Vad är ett fel? Enligt SS-EN 13306: Upphörandet av en enhets förmåga att utföra krävd funktion. vilket ger oss ett behov av: underhåll vilket medför stopptid

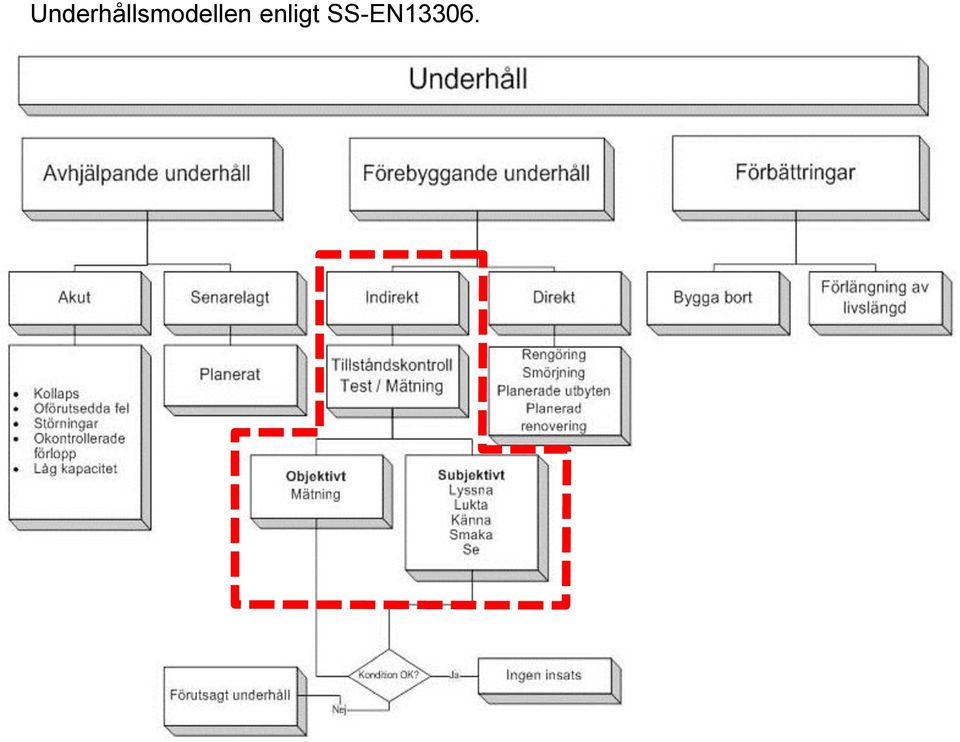

6 Underhållsmodellen enligt SS-EN13306.

7 Underhållsmodellen enligt SS-EN13306.

8 Underhållsmodellen enligt SS-EN13306.

9 Underhållsmodellen enligt SS-EN13306.

10 Underhållsmodellen enligt SS-EN13306.

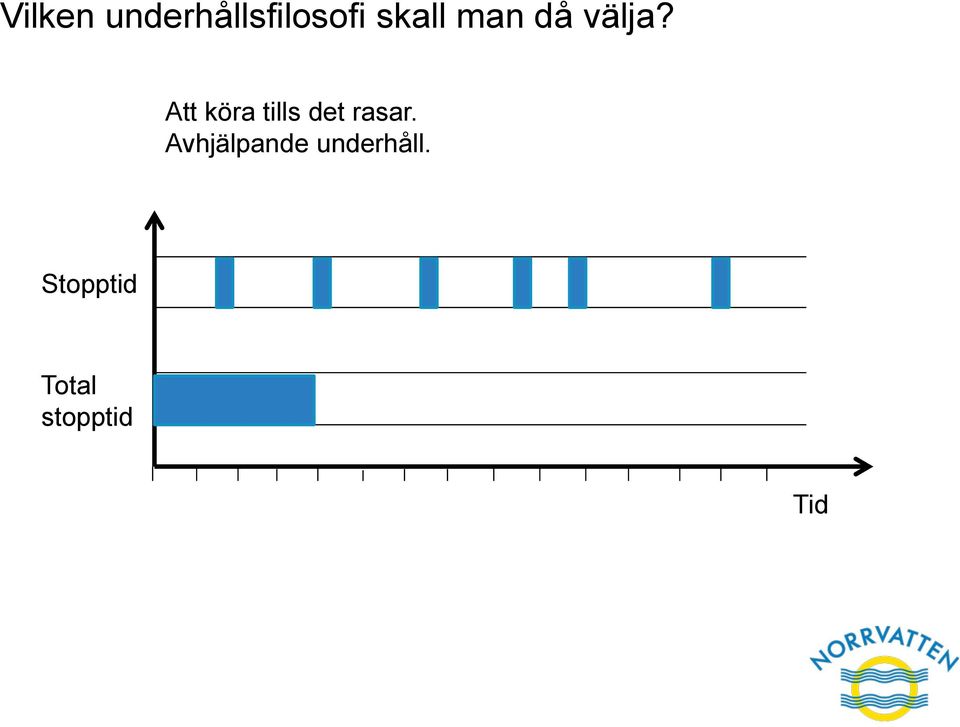

11 Vilken underhållsfilosofi skall man då välja? Att köra tills det rasar. Avhjälpande underhåll. Stopptid Total stopptid Tid

12 Vilken underhållsfilosofi skall man då välja? Ex. stoppa anläggningen 1 gång per år. Direkt förebyggande underhåll. Stopptid Total stopptid Tid

13 Vilken underhållsfilosofi skall man då välja? Genomföra tillståndskontroll och planera ev. reparationer vid behov Indirekt förebyggande underhåll. Stopptid Total stopptid Tid

14 Vilken underhållsfilosofi skall man då välja? Bygga bort. Förbättringar. Stopptid Total stopptid Tid

15 Total stopptid Vilken underhållsfilosofi skall man då välja? Avhjälpande. Direkt F.U. Indirekt F.U. Bygga bort - Förbättringar Förbättringar ger kortast stopptid, men kostar troligtvis mest. Tid Det indirekta underhållet genom tillståndskontroll är lönsammast.

16 Vi måste alltså skaffa oss kunskap om tillståndet i ledningsnätet genom tester och mätningar, objektiva eller subjektiva. Hur går detta till i praktiken? Finns det andra fördelar?

17 Strategi: Förebyggande arbete är lönsamt, jämfört med distributionsledningar som kan stängas och lagas. Distributionsledningar: Huvudledningar: Fel är inte katastrofala. Fel påverkar ofta få kunder. Reparationskostnader är förhållandevis låga. Ett stor antal kunder påverkas. Dyrare reparationer. Brandvattenförsörjning osäker. (stora) Skador på omgivningen.

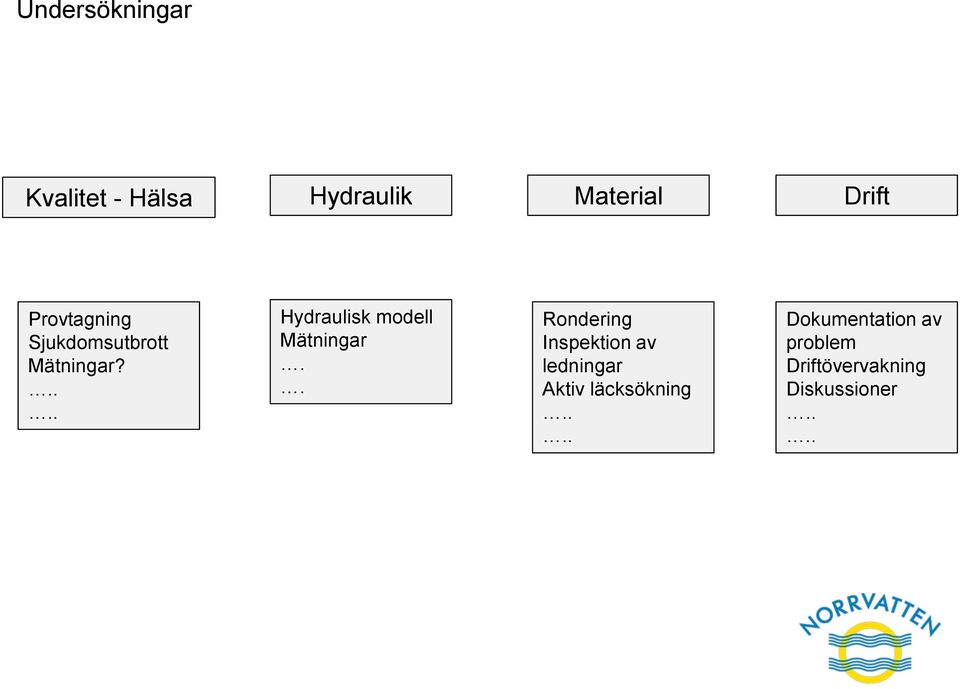

18 Undersökningar Kvalitet - Hälsa Hydraulik Material Drift Provtagning Sjukdomsutbrott Mätningar?.... Hydraulisk modell Mätningar.. Rondering Inspektion av ledningar Aktiv läcksökning.... Dokumentation av problem Driftövervakning Diskussioner....

19

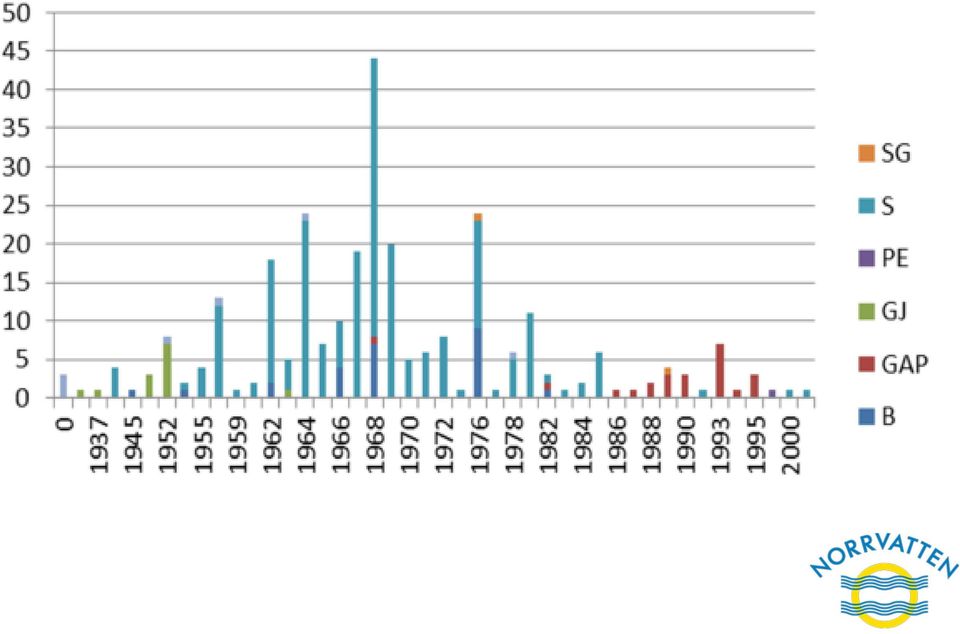

20

21 Ex undersökningar problem

22 Ex undersökningar / uppföljning nyckeltal

23 Invändig inspektion med smartball:

24 Hur fungerar systemet?

25 Ex undersökningar hydraulisk modell Valsta HR Valsta HR Valsta HR Sigtuna Sigtuna Sigtuna Rosersberg TS Märsta GV Vallentuna Rosersberg TS Märsta GV Vallentuna Rosersberg TS Märsta GV Vallentuna Hammarby GV Hammarby GV Hammarby GV Upplands Bro Runby HR Oxberget HR Upplands Bro Runby HR Oxberget HR Upplands Bro Runby HR Oxberget HR Tibble HR Upplands Vöäsby Tibble HR Upplands Väsby Tibble HR Upplands Vöäsby Kungsängen TS Stäket TS Rotsunda TS Rotsunda GV Tunberget HR Ensta HR Täby Österåker Kungsängen TS Stäket TS Rotsunda TS Rotsunda GV Tunberget HR Ensta HR Täby Österåker Kungsängen TS Stäket TS Rotsunda TS Rotsunda GV Tunberget HR Ensta HR Täby Österåker Järfälla Sollentuna Järfälla Sollentuna Järfälla Sollentuna Görväln VV Kärrdal TS Helenelund HR Ekeby TS Vaxholm Görväln VV Kärrdal TS Helenelund HR Ekeby TS Vaxholm Görväln VV Kärrdal TS Helenelund HR Ekeby TS Vaxholm Lunda Sundbyberg Sveden HR Lunda Sundbyberg Sveden HR Lunda Sundbyberg Sveden HR Rissne Stockholm Ulriksdal GV Solna Rissne Stockholm Ulriksdal GV Solna Rissne Stockholm Ulriksdal GV Solna Flöden Tryck Hastighet

26 Testprojekt Vallentuna: Vid debiteringsmöte våren 2012 beslutades att prova om och hur data kan användas av kommunerna, under vintern har nattflöden för Vallentuna utvärderats kontinuerligt tillsammans med Roslagsvatten.

27 Testprojekt Vallentuna Flödesmätare Stängda ventiler Stängd ventil Flödesmätare

28 Testprojekt Vallentuna Nattmätning Lagad läcka Spolning NV

29 Men kan vi bli än mer smarta och effektiva? Kan än mer tillståndskontroll göra så att vi verkligen bara bygger om och åtgärdar det som är fel?

30 Utökad tillståndskontroll?

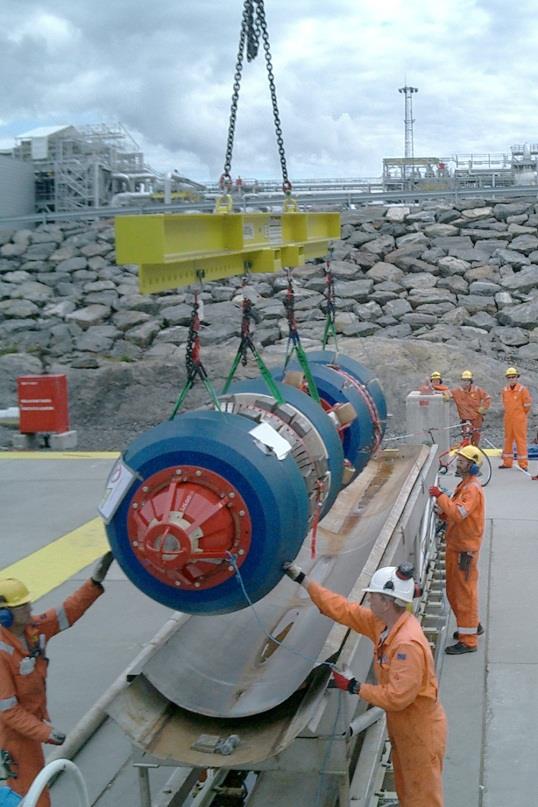

31 Framåt: Hur skall vi bygga infarter / utfarter, hur gör gas- och oljeindustrin?

32 Framåt: Hur skall vi bygga infarter / utfarter? LÄNGD ANPASSAS TILL UNDERSÖKNINGSUTRUSTNING FLÖDESRIKTNING DEMONTERBART RÖR DEMONTERBAR HUV LUFTARE / AVTAPPNING PLAN

33 Enkla undersökningar ger enkla svar Avancerade undersökningar ger bredare kunskap LÅG MEDIUM HÖG Korrelatorer Korrosionsundersökning Lyssna i ledningen Scanna ledningen innifrån Högupplöst scannning Invändig kartläggning Utvärderingar Modellering av materialegenskaper Statistisk livscykelanalys UPPLÖSNING KOSTNAD PÅLITLIGHET

34 Sammanfattning: Ett indirekt förebyggande underhåll är den lönsammaste arbetsmodellen. Det finns teknik för att undersöka vattenledningar. Undersökningar ger ett bra underlag för beslut om insatser. Vi slipper diskussioner om ett åldrande ledningsnät och underhållsberg vi vet vad som skall göras och vad det kostar.

35 S L U T Kontakt: Tommy Giertz, Norrvatten, Tlf tommy.giertz@norrvatten.se
