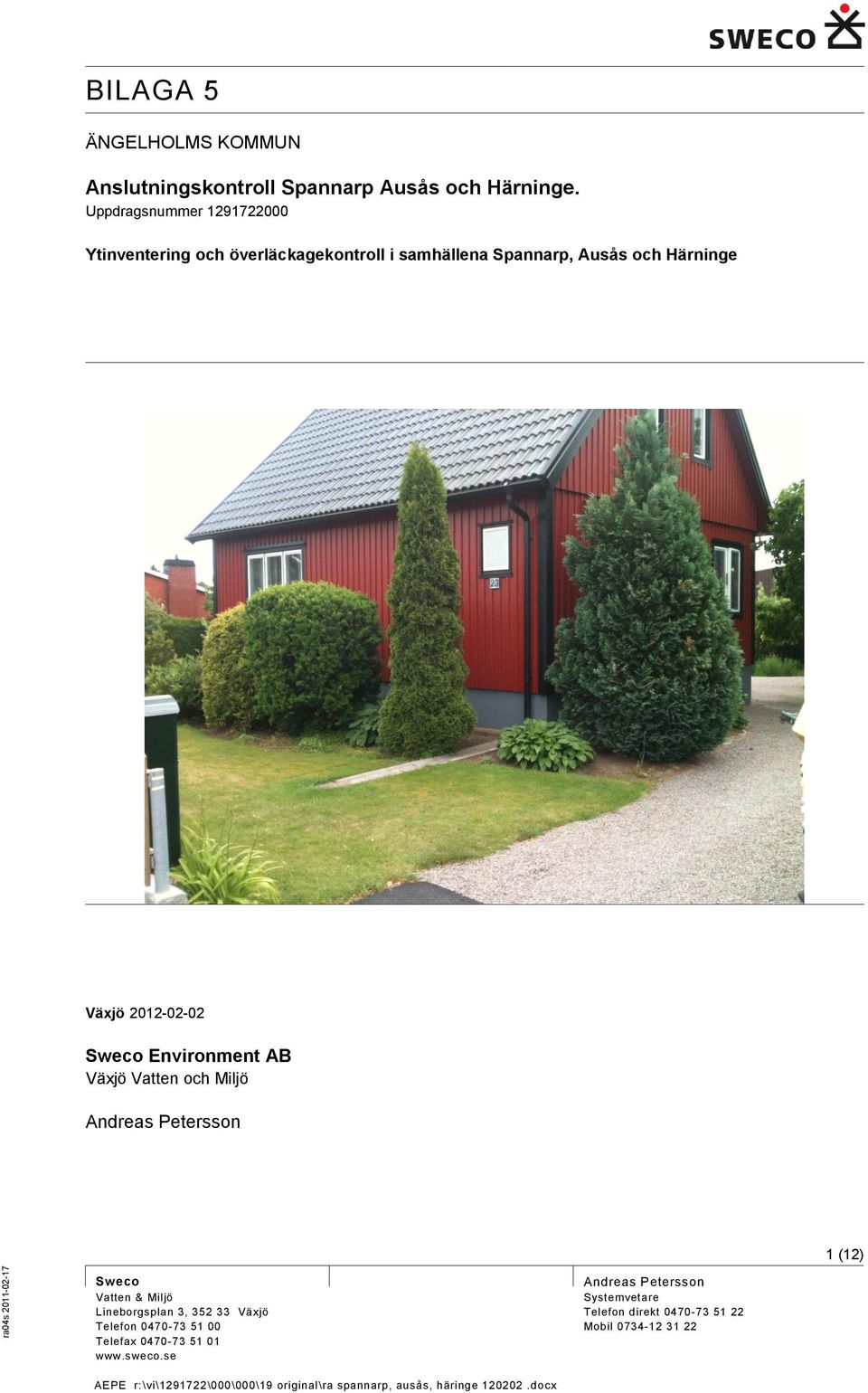

1 ÄNGELHOLMS KOMMUN Anslutningskontroll Spannarp Ausås och Härninge. Uppdragsnummer Ytinventering och överläckagekontroll i samhällena Spannarp, Ausås och Härninge Växjö Sweco Environment AB Växjö Vatten och Miljö Andreas Petersson 1 (12) Sweco Vatten & Miljö Lineborgsplan 3, Växjö Telefon Telefax Andreas Petersson Systemvetare Telefon direkt Mobil

2 1 Bakgrund För att lokalisera källorna till vattentillskott till spillvattensystemet i samband med nederbörd har Ängelholms kommun anlitat Sweco i Växjö för inventering av anslutningsförhållanden för hårdgjorda ytor och överläckagekontroll mellan dag- och spillvattenledningar. Aktuell rapport avser samhällena Ausås, Spannarp och Härninge. I samhällena Ausås samt del av Härninge och Spannarp samt del av Härninge har tidigare flödesmätningar konstaterat att spillvattensystemet i samband med regn avleder en tillskottsvattenmängd motsvarande en fiktiv hårdgjord yta på ca 2000 m 2 per samhälle. 2 Genomförande Den av Sweco utförd inventeringen 2011 vilken genomfördes veckorna: 21, 22, 24, 26, 27 samt 33 innebar anslutningskontroll av såväl ytor inom privat fastighet som allmänna väg- och markytor. Innan inventeringen påbörjades informerades berörda fastighetsägare i områdena. Informationsbrevet utformades av Sweco och Ängelholms kommun ansvarade för utskick till berörda fastighetsägare. Fältarbetena genomfördes i Ausås (ca 40 fastigheter), Spannarp (ca 60 fastigheter) och Härninge (ca 10 fastigheter) där en fullständig anslutningskontroll gjorts och där överläckage kontrollerats på ledningssträckor där dagvattenledningar finns. Inventeringen har utförts genom okulär besiktning av respektive fastighet där stuprör och andra intagspunkter markerats digitalt i VA-banken. Förekomst av eventuella spygatter vid källartrappor, nedfarter mm har dokumenterats. Okulär kontroll har gjorts om det finns nedstigningsbrunnar för spillvattensystemet som ligger i lågpunkter, där vatten kan ställa sig över brunnslocket. Fastigheter med neddragna stuprör har kontrollspolats med färgat vatten. I första hand har stupröret närmast anslutningspunkten spolats. Genom ljud kontrollerades om samtliga neddragna stuprör var sammankopplade. Konstaterades ingen sammankoppling har ytterligare stuprör kontrollspolats. Spygatter vid garagenedfarter spolades alltid. Yttre spygatter i källartrappor spolades om de inte okulärt kunde bedömas vara frånkopplade eller anslutna på fastighetens interna spillvattensystem. Skulle en intagspunkt visa sig vara felaktig rödmarkeras dess tillhörande upptagningsområde i VA-banken. Rännstensbrunnar på allmänna vägar har kontrollspolats och har om de konstaterats kopplade på spillvattensystemet markerats tillsammans med sin uppskattade upptagningsyta som röda. För att klargöra om dolda överkopplingar mellan spill- och dagvattenledningar existerar och om det finns problem med överläckage mellan otäta ledningar har rök tryckts in sektionsvis i de allmänna dagvattenledningarna. Okulär kontroll gjordes av det allmänna spillvattensystemet i brunnar inom avgränsat område för att se om rök tog sig över. Där överläckage förekom markerades det i den digitala ritningen. 2 (12)

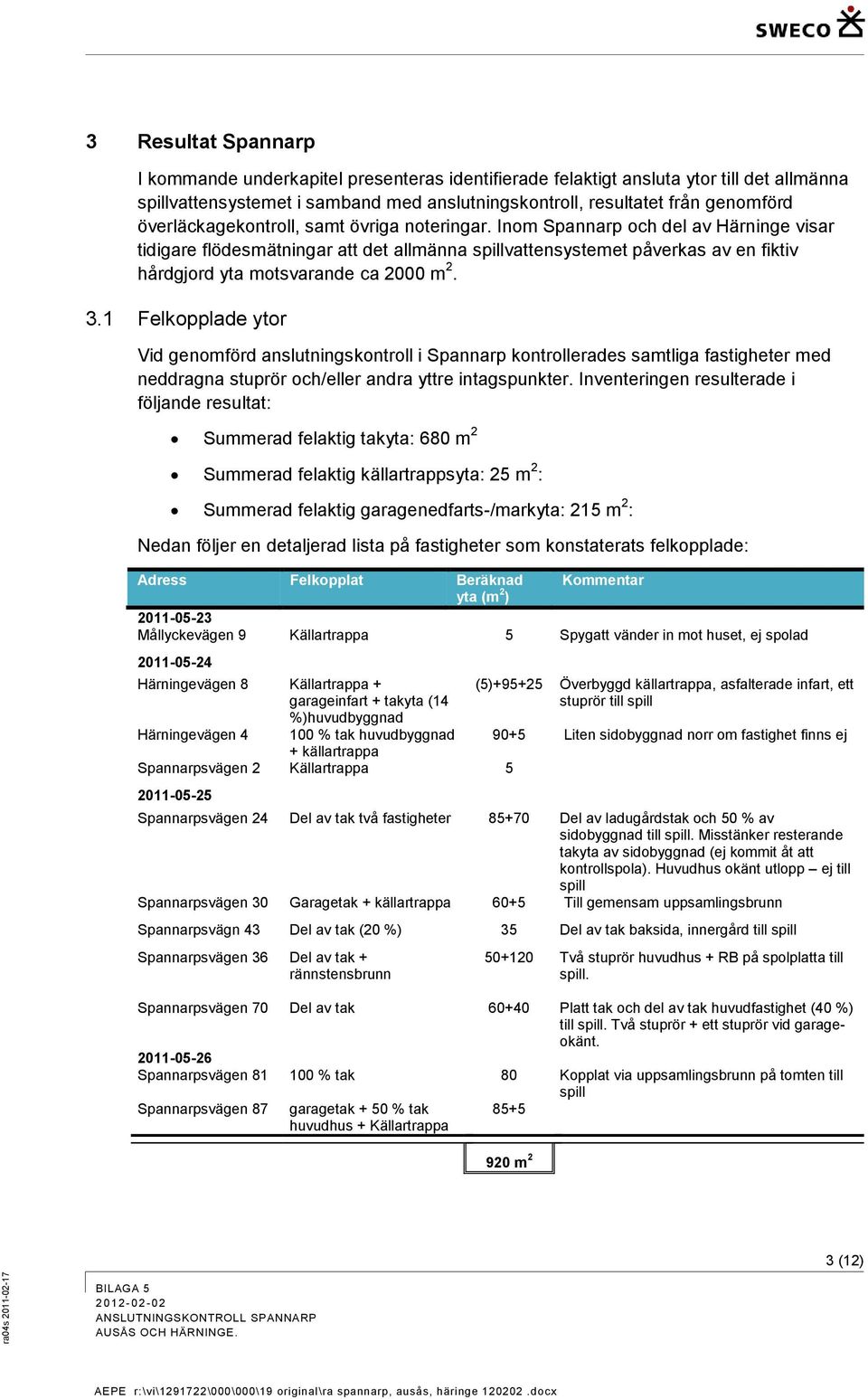

3 3 Resultat Spannarp I kommande underkapitel presenteras identifierade felaktigt ansluta ytor till det allmänna spillvattensystemet i samband med anslutningskontroll, resultatet från genomförd överläckagekontroll, samt övriga noteringar. Inom Spannarp och del av Härninge visar tidigare flödesmätningar att det allmänna spillvattensystemet påverkas av en fiktiv hårdgjord yta motsvarande ca 2000 m Felkopplade ytor Vid genomförd anslutningskontroll i Spannarp kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Inventeringen resulterade i följande resultat: Summerad felaktig takyta: 680 m 2 Summerad felaktig källartrappsyta: 25 m 2 : Summerad felaktig garagenedfarts-/markyta: 215 m 2 : Nedan följer en detaljerad lista på fastigheter som konstaterats felkopplade: Adress Felkopplat Beräknad Kommentar yta (m 2 ) Mållyckevägen 9 Källartrappa 5 Spygatt vänder in mot huset, ej spolad Härningevägen 8 Källartrappa + garageinfart + takyta (14 %)huvudbyggnad Härningevägen % tak huvudbyggnad + källartrappa Spannarpsvägen 2 Källartrappa (5) Överbyggd källartrappa, asfalterade infart, ett stuprör till spill 90+5 Liten sidobyggnad norr om fastighet finns ej Spannarpsvägen 24 Del av tak två fastigheter Del av ladugårdstak och 50 % av sidobyggnad till spill. Misstänker resterande takyta av sidobyggnad (ej kommit åt att kontrollspola). Huvudhus okänt utlopp ej till spill Spannarpsvägen 30 Garagetak + källartrappa 60+5 Till gemensam uppsamlingsbrunn Spannarpsvägn 43 Del av tak (20 %) 35 Del av tak baksida, innergård till spill Spannarpsvägen 36 Del av tak + rännstensbrunn Två stuprör huvudhus + RB på spolplatta till spill. Spannarpsvägen 70 Del av tak Platt tak och del av tak huvudfastighet (40 %) till spill. Två stuprör + ett stuprör vid garageokänt Spannarpsvägen % tak 80 Kopplat via uppsamlingsbrunn på tomten till spill Spannarpsvägen 87 garagetak + 50 % tak huvudhus + Källartrappa m 2 3 (12)

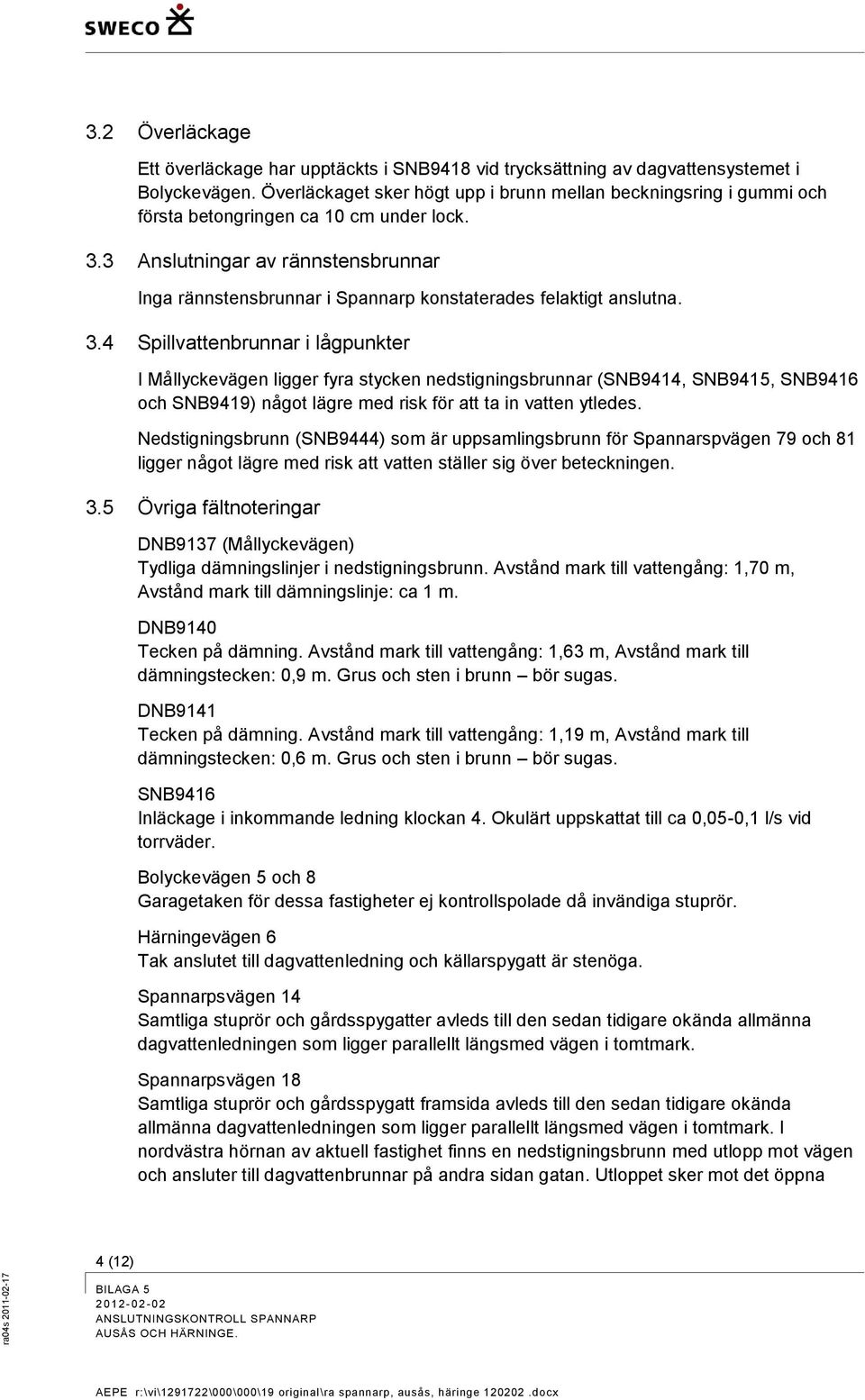

4 3.2 Överläckage Ett överläckage har upptäckts i SNB9418 vid trycksättning av dagvattensystemet i Bolyckevägen. Överläckaget sker högt upp i brunn mellan beckningsring i gummi och första betongringen ca 10 cm under lock. 3.3 Anslutningar av rännstensbrunnar Inga rännstensbrunnar i Spannarp konstaterades felaktigt anslutna. 3.4 Spillvattenbrunnar i lågpunkter I Mållyckevägen ligger fyra stycken nedstigningsbrunnar (SNB9414, SNB9415, SNB9416 och SNB9419) något lägre med risk för att ta in vatten ytledes. Nedstigningsbrunn (SNB9444) som är uppsamlingsbrunn för Spannarspvägen 79 och 81 ligger något lägre med risk att vatten ställer sig över beteckningen. 3.5 Övriga fältnoteringar DNB9137 (Mållyckevägen) Tydliga dämningslinjer i nedstigningsbrunn. Avstånd mark till vattengång: 1,70 m, Avstånd mark till dämningslinje: ca 1 m. DNB9140 Tecken på dämning. Avstånd mark till vattengång: 1,63 m, Avstånd mark till dämningstecken: 0,9 m. Grus och sten i brunn bör sugas. DNB9141 Tecken på dämning. Avstånd mark till vattengång: 1,19 m, Avstånd mark till dämningstecken: 0,6 m. Grus och sten i brunn bör sugas. SNB9416 Inläckage i inkommande ledning klockan 4. Okulärt uppskattat till ca 0,05-0,1 l/s vid torrväder. Bolyckevägen 5 och 8 Garagetaken för dessa fastigheter ej kontrollspolade då invändiga stuprör. Härningevägen 6 Tak anslutet till dagvattenledning och källarspygatt är stenöga. Spannarpsvägen 14 Samtliga stuprör och gårdsspygatter avleds till den sedan tidigare okända allmänna dagvattenledningen som ligger parallellt längsmed vägen i tomtmark. Spannarpsvägen 18 Samtliga stuprör och gårdsspygatt framsida avleds till den sedan tidigare okända allmänna dagvattenledningen som ligger parallellt längsmed vägen i tomtmark. I nordvästra hörnan av aktuell fastighet finns en nedstigningsbrunn med utlopp mot vägen och ansluter till dagvattenbrunnar på andra sidan gatan. Utloppet sker mot det öppna 4 (12)

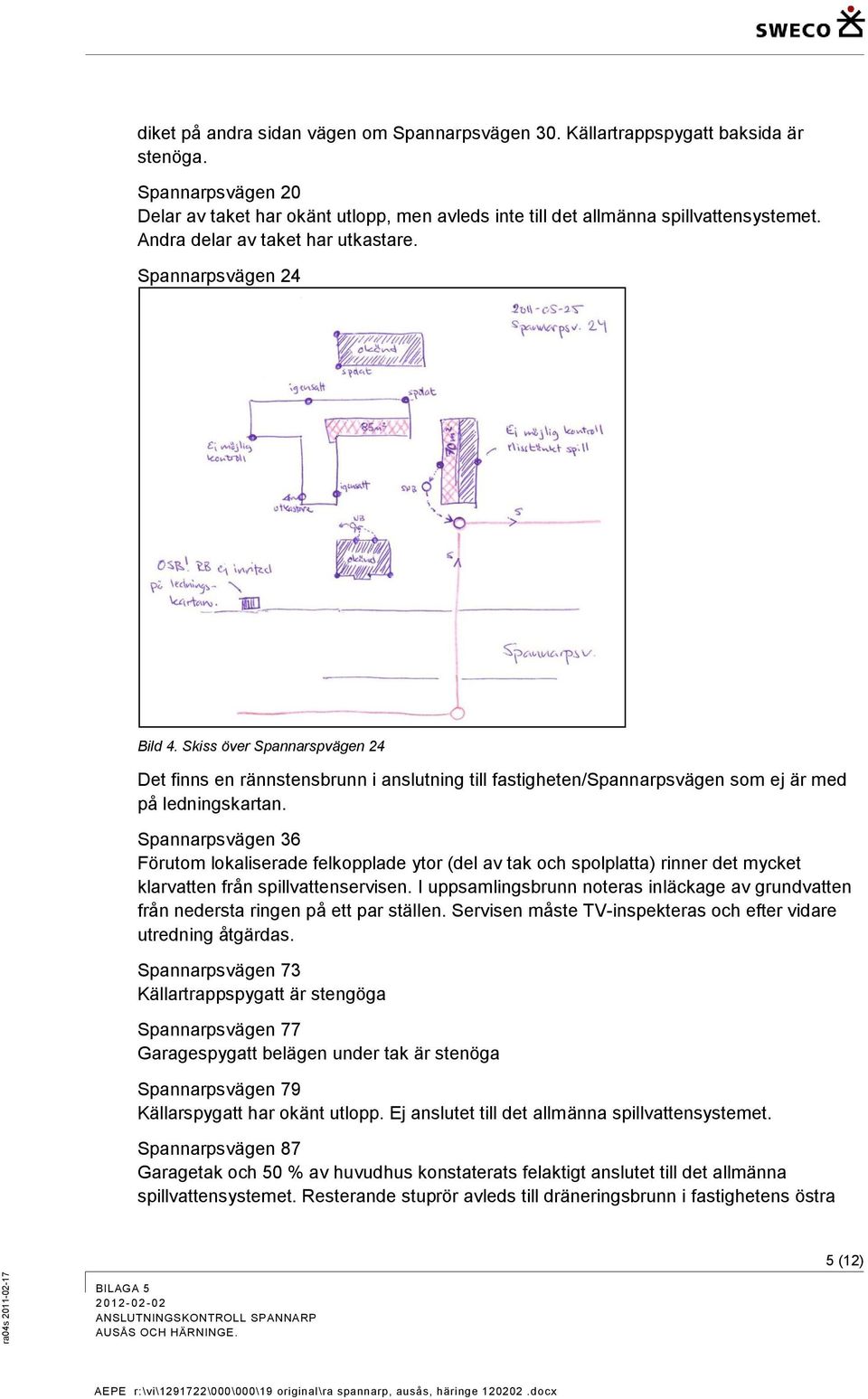

5 diket på andra sidan vägen om Spannarpsvägen 30. Källartrappspygatt baksida är stenöga. Spannarpsvägen 20 Delar av taket har okänt utlopp, men avleds inte till det allmänna spillvattensystemet. Andra delar av taket har utkastare. Spannarpsvägen 24 Bild 4. Skiss över Spannarspvägen 24 Det finns en rännstensbrunn i anslutning till fastigheten/spannarpsvägen som ej är med på ledningskartan. Spannarpsvägen 36 Förutom lokaliserade felkopplade ytor (del av tak och spolplatta) rinner det mycket klarvatten från spillvattenservisen. I uppsamlingsbrunn noteras inläckage av grundvatten från nedersta ringen på ett par ställen. Servisen måste TV-inspekteras och efter vidare utredning åtgärdas. Spannarpsvägen 73 Källartrappspygatt är stengöga Spannarpsvägen 77 Garagespygatt belägen under tak är stenöga Spannarpsvägen 79 Källarspygatt har okänt utlopp. Ej anslutet till det allmänna spillvattensystemet. Spannarpsvägen 87 Garagetak och 50 % av huvudhus konstaterats felaktigt anslutet till det allmänna spillvattensystemet. Resterande stuprör avleds till dräneringsbrunn i fastighetens östra 5 (12)

6 hörn. Kvinnan som bor/hyr fastigheten berättar om stora problem med att avleda grundvatten från tomten. Hon undrar vem som äger dräneringsledningarna? Generellt lider hela villaområdet runt Spannarpsvägen 81 av högt grundvattentryck. Det rinner mycket klarvatten (troligen grundvatten) ut till nedstigningsbrunnen för spillvatten i svängen på Spannarpsvägen även vid torrperiod. Spillvattenledningen måste filmas härifrån upp till Spannarpsvägen 87 servis. Spannarpsvägen 95 Taket avleds till dagvattenbrunn belägen i nordvästra hörnan av tomten. Fastigheten har nyligen dränerat om och även källartrappan ligger med på denna nya ledning. Den kvinnliga fastighetsägaren tror även att Spannarpsvägen 93 är ansluten till denna dagvattenbrunn. Denna information har inte kunna verifieras vid anslutningskontroll. Det lilla huset mellan fastighet Spannarpsvägen 93 och 95 är rivet. Spannarpsvägen 97 och 99 Taket för Spannarpsvägen 97 avleds till uppsamlingsbrunn för dagvatten utanför Spannarpsvägen 99. Denna ledning har utlopp på andra sidan allmän väg Spannarpsvägen 101 Samtliga takytor och källartrappa avleds till uppsamlingsbrunn för dagvatten utanför Spannarpsvägen 99. Fastighetsägaren berättar om att dagvattenledning anlades 1947 bland annat av hans föräldrar. Från brunnen på andra sidan allmän väg nr 1776 avleds vattnet troligen snett över åkermarken norr om vägen till dammar längre bort, enligt ägaren. 6 (12)

7 4 Resultat Ausås I kommande underkapitel presenteras identifierade felaktigt ansluta ytor till det allmänna spillvattensystemet i samband med anslutningskontroll, resultatet från genomförd överläckagekontroll, samt övriga noteringar. Inom Ausås samt del av Härninge visar tidigare flödesmätningar att det allmänna spillvattensystemet påverkas av en fiktiv hårdgjord yta motsvarande ca 2000 m Felkopplade ytor Vid genomförd anslutningskontroll i Ausås kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Inventeringen resulterade i följande resultat: Summerad felaktig takyta: 340 m 2 Summerad felaktig källartrappsyta: 50 m 2 : Summerad felaktig garagenedfarts-/markyta: 400 m 2 : Nedan följer en detaljerad lista på fastigheter som konstaterats felkopplade: Adress Felkopplat Beräknad yta (m 2 ) Kommentar Prosten Diehls väg 5 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takytan ansluten till dagvattensystemet. Prosten Diehls väg 264 Källartrappa (2 st.) 5+5 Spygatt vänder in mot huset, ej spolad. Takytan ansluten till dagvattensystemet. Ausåsvägen % tak + Källartrappa 45+5 Resterande takyta är utkastare. Ausåsvägen 280 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takytan okänd, ej ansluten till spillvattensystemet. Ausåsvägen % tak boningshus 130 Sidobyggnader baksida har utkastare. Ausåsvägen % tak boningshus 140 Sidobyggnader baksida har okänt utlopp och/eller utkastare. Ej ansluten till spillvattensystemet Ausåsvägen 271 Två källartrappor 5+5 Spygatt vänder in mot huset, ej spolad. Garagenedfartspygatt och takyta har okänt utlopp. Ej anslutet till spillvattensystemet. Ausåsvägen 299 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takytan ansluten till dagvattensystem. 7 (12)

8 Ausåsvägen % takyta + källartrappa 5(+400)+25 Källartrappan kan även uppta vatten från vägyta (ca 400m 2 ). Stuprör på framsidan okända. Plaströr som mynnar i bäck, inget flöde vid kontrollspolning. Ausåsvägen 355 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takyta (huvudhus och sidobyggnad) och gårdsspygatt okänt utlopp. Ej anslutet till spillvattensystemet. 790 m Överläckage Ett överläckage har upptäckts i SNB9595 vid trycksättning av dagvattensystemet i Ausåsvägen. Överläckaget sker högt upp, ca 20 cm under lock, och det är endast lite rök som tar sig igenom. 4.3 Anslutningar av rännstensbrunnar Inga rännstensbrunnar i Ausås konstaterades felaktigt anslutna. 4.4 Spillvattenbrunnar i lågpunkter Inga brunnslock har okulärt noterats i lågpunkter med risk för att ta in ytledes markvatten. 4.5 Övriga fältnoteringar Prosten Diehls väg 1 Takytan huvudhus och gårdsspygatt ansluter till dagvattensystemet. Garagetak ej kontrollerat då det är invändiga stuprör. Prosten Diehls väg 3 Takytan har okänd anslutning. Ej ansluten till det allmänna spillvattensystemet. Källartrappspygatt ansluten till stenöga. Ausåsvägen 240 Igensatta stuprör på fastighet och igensatt källartrappspygatt. Inget anslutningsresultat. Ausåsvägen 309 Takytan huvudbyggnad, sidobyggnad samt källartrappspygatt okänd anslutning. Ej ansluten till det allmänna spillvattensystemet. Ausåsvägen 305 Boningshus: 50 % av takytan ansluten till det allmänna spillvattensystemet. 50 % av takytan avleds till igensatt stuprör, inget anslutningsresultat. Källartrappspygatt ansluten till stenöga. Sidobyggnad har utkastare. 8 (12)

9 Ausåsvägen 295 Takytan huvudbyggnad ansluten till det allmänna spillvattensystemet. Sidobyggnad baksidan har utkastare. Källartrappspygatt anslutet till stenöga. Ausåsvägen 328 Takytan huvudbyggnad ansluten till det allmänna spillvattensystemet. Sidobyggnad baksidan har utkastare. Källartrappspygatt okänd anslutning. Ej ansluten till det allmänna spillvattensystemet. 9 (12)

10 5 Resultat Härninge 5.1 Felkopplade ytor Vid genomförd anslutningskontroll i Härninge kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Inventeringen resulterade i följande resultat: Summerad felaktig takyta: 170 m 2 Summerad felaktig källartrappsyta: 10 m 2 : Nedan följer en detaljerad lista på fastigheter som konstaterats felkopplade: Adress Felkopplat Beräknad yta (m 2 ) Kommentar Härningevägen % tak + gårdsspygatt 80 Gårdsspygatt ej uppskattad yta. Avleds till Ausås Härningevägen % tak 90 Avleds till Spannarp Härningevägen 109 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takytan okänd anslutning. Ej ansluten till spillvattensystemet. Avleds till Spannarp Härningevägen 112 Källartrappa 5 Spygatt vänder in mot huset, ej spolad. Takytan okänd anslutning. Ej ansluten till spillvattensystemet. Avleds till Ausås. 180 m Överläckage Ingen kontroll av överläckage mellan dag- och spillvattensystem har utförts i Härninge pga. att nödvändiga nedstigningsbrunnar inte kunnat lokaliseras. 5.3 Anslutningar av rännstensbrunnar Inga rännstensbrunnar i Härninge konstaterades felaktigt anslutna. 5.4 Spillvattenbrunnar i lågpunkter Inga brunnslock har okulärt noterats i lågpunkter med risk för att ta in ytledes markvatten. 5.5 Övriga fältnoteringar Härningevägen 98 Takytan, två gårdsspygatter samt källarspygatt okänd anslutning. Ej ansluten till det allmänna spillvattensystemet. Härningevägen 107 Takytan huvudbyggnad samt källartrappspygatt okänd anslutning. Ej ansluten till det allmänna spillvattensystemet. 10 (12)

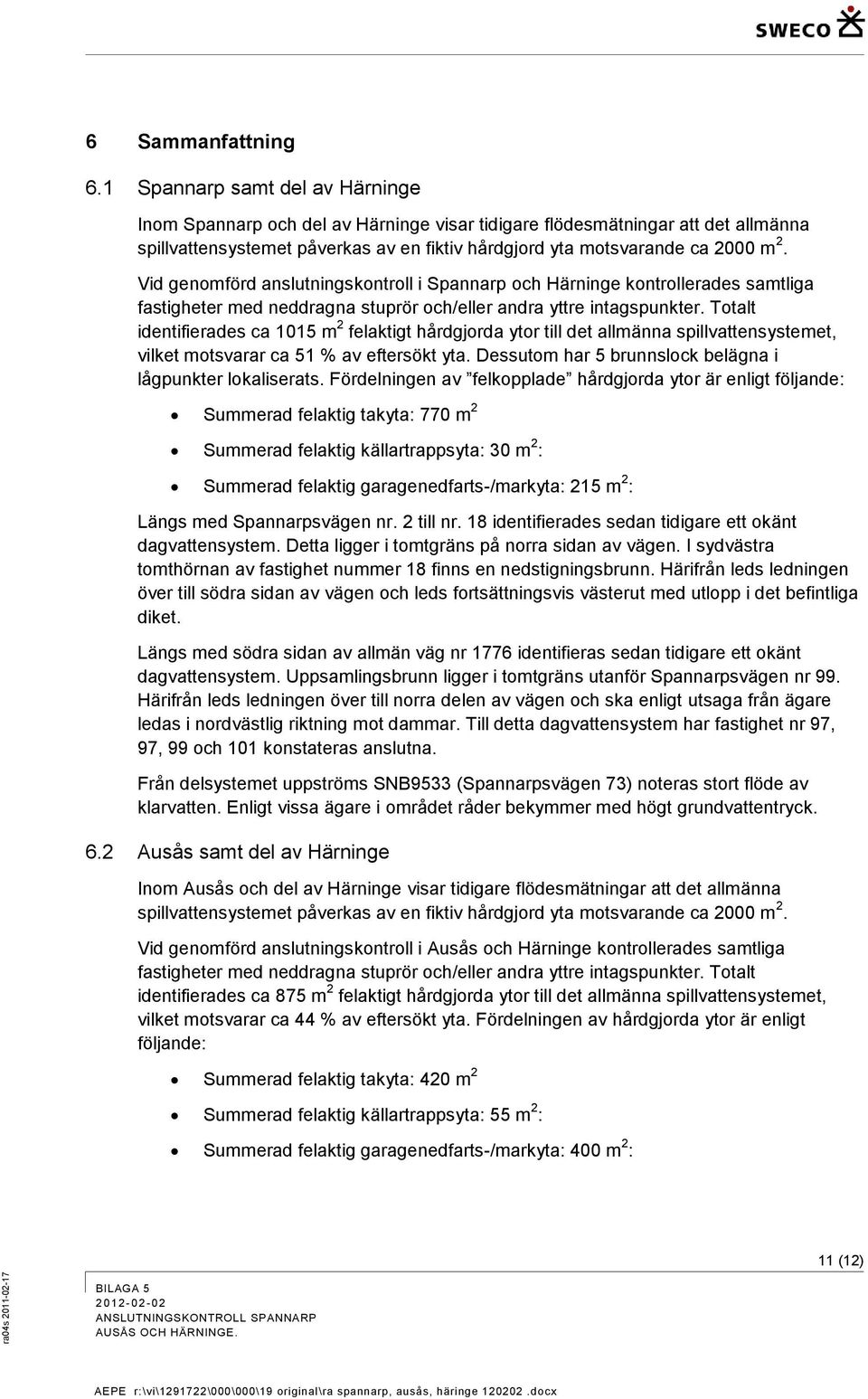

11 6 Sammanfattning 6.1 Spannarp samt del av Härninge Inom Spannarp och del av Härninge visar tidigare flödesmätningar att det allmänna spillvattensystemet påverkas av en fiktiv hårdgjord yta motsvarande ca 2000 m 2. Vid genomförd anslutningskontroll i Spannarp och Härninge kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Totalt identifierades ca 1015 m 2 felaktigt hårdgjorda ytor till det allmänna spillvattensystemet, vilket motsvarar ca 51 % av eftersökt yta. Dessutom har 5 brunnslock belägna i lågpunkter lokaliserats. Fördelningen av felkopplade hårdgjorda ytor är enligt följande: Summerad felaktig takyta: 770 m 2 Summerad felaktig källartrappsyta: 30 m 2 : Summerad felaktig garagenedfarts-/markyta: 215 m 2 : Längs med Spannarpsvägen nr. 2 till nr. 18 identifierades sedan tidigare ett okänt dagvattensystem. Detta ligger i tomtgräns på norra sidan av vägen. I sydvästra tomthörnan av fastighet nummer 18 finns en nedstigningsbrunn. Härifrån leds ledningen över till södra sidan av vägen och leds fortsättningsvis västerut med utlopp i det befintliga diket. Längs med södra sidan av allmän väg nr 1776 identifieras sedan tidigare ett okänt dagvattensystem. Uppsamlingsbrunn ligger i tomtgräns utanför Spannarpsvägen nr 99. Härifrån leds ledningen över till norra delen av vägen och ska enligt utsaga från ägare ledas i nordvästlig riktning mot dammar. Till detta dagvattensystem har fastighet nr 97, 97, 99 och 101 konstateras anslutna. Från delsystemet uppströms SNB9533 (Spannarpsvägen 73) noteras stort flöde av klarvatten. Enligt vissa ägare i området råder bekymmer med högt grundvattentryck. 6.2 Ausås samt del av Härninge Inom Ausås och del av Härninge visar tidigare flödesmätningar att det allmänna spillvattensystemet påverkas av en fiktiv hårdgjord yta motsvarande ca 2000 m 2. Vid genomförd anslutningskontroll i Ausås och Härninge kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Totalt identifierades ca 875 m 2 felaktigt hårdgjorda ytor till det allmänna spillvattensystemet, vilket motsvarar ca 44 % av eftersökt yta. Fördelningen av hårdgjorda ytor är enligt följande: Summerad felaktig takyta: 420 m 2 Summerad felaktig källartrappsyta: 55 m 2 : Summerad felaktig garagenedfarts-/markyta: 400 m 2 : 11 (12)

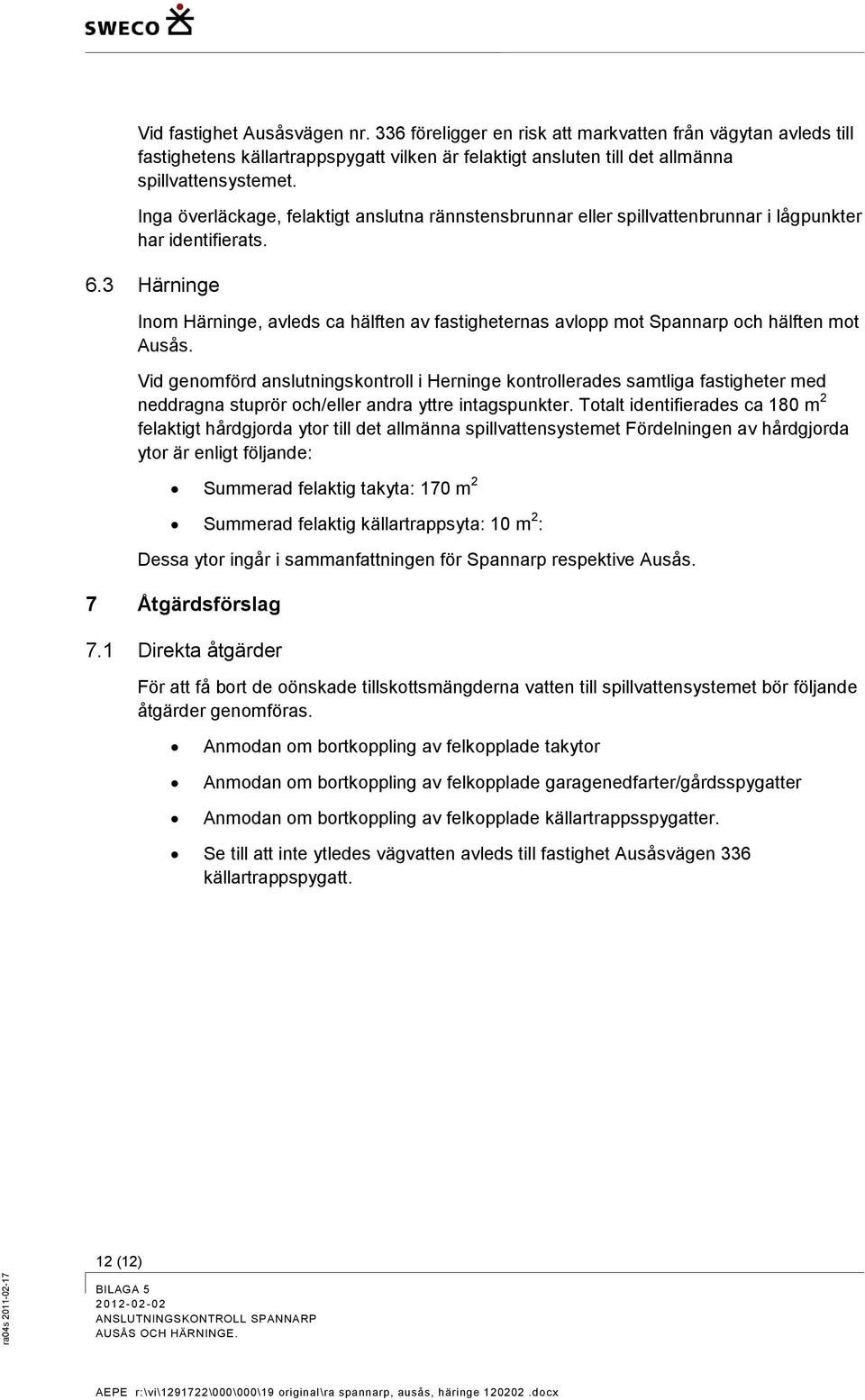

12 Vid fastighet Ausåsvägen nr. 336 föreligger en risk att markvatten från vägytan avleds till fastighetens källartrappspygatt vilken är felaktigt ansluten till det allmänna spillvattensystemet. Inga överläckage, felaktigt anslutna rännstensbrunnar eller spillvattenbrunnar i lågpunkter har identifierats. 6.3 Härninge Inom Härninge, avleds ca hälften av fastigheternas avlopp mot Spannarp och hälften mot Ausås. Vid genomförd anslutningskontroll i Herninge kontrollerades samtliga fastigheter med neddragna stuprör och/eller andra yttre intagspunkter. Totalt identifierades ca 180 m 2 felaktigt hårdgjorda ytor till det allmänna spillvattensystemet Fördelningen av hårdgjorda ytor är enligt följande: Summerad felaktig takyta: 170 m 2 Summerad felaktig källartrappsyta: 10 m 2 : Dessa ytor ingår i sammanfattningen för Spannarp respektive Ausås. 7 Åtgärdsförslag 7.1 Direkta åtgärder För att få bort de oönskade tillskottsmängderna vatten till spillvattensystemet bör följande åtgärder genomföras. Anmodan om bortkoppling av felkopplade takytor Anmodan om bortkoppling av felkopplade garagenedfarter/gårdsspygatter Anmodan om bortkoppling av felkopplade källartrappsspygatter. Se till att inte ytledes vägvatten avleds till fastighet Ausåsvägen 336 källartrappspygatt. 12 (12)
