Ställ in zontyper

Transkript

1

2 Innehållsförteckning 1 Introduktion Funktioner 4 INSTALLATION 5 2 Quickguide 6 3 Förbered Larmpanelen Öppna larmpanelen och sätt i SIM kortet Anslut kabeldragna enheter Anslut Backup Batteri Anslut Ström 9 4 Uppstart och Registrering av Sensorer Uppstart Registrering av Sensorer i Huvudenheten Zontyper Ställ in zontyper Registrering av Fjärrkontroller 15 5 Test och Installation GSM Test Installera Larmpanelen Signaltest Installera Dörr-/Fönstersensorer Installera Rörelsesensorer Walk Test 20 6 Telefonnummer och Koder Ställ in Åtkomstkoder 21 Ställ in Telefonnummer 22 Uppringningsnummer 22 Administratorns SMS nummer 23 Valmöjligheter för Administratornsnummer 23 SMS telefonnummer 24 SMS inställningar Användning 26 7 Användning av Larmsystemet Alarmpanelens framsida 27 Aktivering/Inaktivering med knappsats eller Fjärrkontroll 28 Aktivering (Arm Away) 28 Skalsäkringsläge (Arm Stay) 28 Inaktivera (Disarm) 28 Alarmlogg Påminnelse vid öppna Dörrar eller Fönster Aktivering med öppna Dörrar och Fönster 7.4 Knappsatslås System Trouble (Systemfel) Händelseslogg Användning via Uppringning Användning via SMS 32 8 Användning av App Inställning av HomeSecure 2014 App App Bruksanvisning

3 9 Alarmering Alarmering Uppringning vid Alarm SMS vid Alarm Alarm SMS Stoppa Kommunikation INSTÄLLNINGAR 38 Zoninställningar Övervakning Trådlösa zoner Zone Bypass Siren- och Ljudinställningar Aktivera/Inaktiver Sirenen Funktoner för Zon Sirenen Sirenens alarmtid Sirenbekräftelse Sirentest Chime Zone (Dörrklocka-funktion) Alarmvolym 12 Fördröjningsinställningar Fördröjning vid ingång Fördröjning vid utgång Fördröjning vid strömavbrott Line Loss fördröjning Kommunikationsinställningar Uppringningsförsök Antal uppringningssignaler SMS fjärrstyrning Övriga inställningar 48 PGM Output inställningar 49 Datum och Tid 50 Automatisk aktivering/inaktivering 51 Line Monitor CMS Inställningar Inställning av CMS telefon Valmöjligheter för CM händelser Avbryt Alarm SMS Center nummer Alternativ för SMS center händelser Larmpanelens ID Test Intervall Första Test CMS samarbete Ytterligare ingångsfördröjning Nollställning Nollställ allt Återställa till fabriksinställningar Radera Koder Radera koder Manuellt med hårdvara Nollställ Zoner Radera trådlösa zoner Appendix 59 3

4 Ofta ställda frågor (FAQ) Garanti och Begränsningar Hårdvara Main Board (Moderkort) Strömförsörjningsplattan GSM modul Larmsystemets fabriksinställningar Menystruktur Kommunikationsprotokoll och Koder Kontakt ID Händelsekoder Kontakt ID Användarkoder

5 Introduktion HomeSecure PRO 868MHz är det senaste larmsystemet i HomeAlarm.se s sortiment. Detta system går på den stabile frekvensen 868MHz och sensorräckvidden är därför optimal. Hela installationen av larmet sker på dess LCD-display, och med några enkla tryck är hela systemet klart för att tas i bruk. Larmsensorerna delas in i olika zoner och larmet ringer upp eller skickar SMS till förprogrammerade telefonnummer vid utlöst larm och meddelar där vilken zon som löst ut larmet. Detta samtidigt som de inbyggda sirenerna börjar väsnas. I HomeSecure PRO 868MHz ingår ett antal nya och avancerade funktioner. Huvudpanelen kan styras med fyra olika pinkoder, huvudpanelen och sensorerna är försedd med sabotagesäkring, regelbunden statusuppdatering från sensorerna (inkl. batterinivå), fördröjningsfunktion för aktivering/avaktivering av larmsystemet och mycket mer. 1.2 Funktioner Lagra upp till 10 telefonnummer: 2 administratörsnummer, 4 SMS - och fyra samtalsnummer 8-koder: 1 installationskod, 1 masterkod, 1 tillfällig kod 1 nödkod och 4 användarkoder, som alla kan namnges Trådlös frekvens: 868MHz Anslut upp till 32 trådlösa sensorer, som alla kan namnges 2 trådbundna ingångar Upp till 6 fjärrkontroller kan anslutas TFT LCD menyskärm med intelligent röstguide Regelbunden kontroll av rörelsesensorer och dörr-/fönstersensorer Påminnelse om det finns öppna dörrar eller fönster vid aktivering Möjlighet att välja mellan PSTN eller GSM samtal och SMS larm Händelselogg med 255 poster med tidsindikering Integrerad främre och bakre sabotagekontakt på larmpanelen Kompatibel med den inbyggda sirenen (85 db), en trådbunden siren och upp till tre trådlösa sirener En PGM och AUX ström output 5

6 6

7 Quickguide Det är viktigt att du först placerar SIM-kortet i en vanlig mobiltelefon och där tar bort pinkod och telefonsvarare under säkerhetsinställningar. Om kortet fortfarande frågar efter PIN-kod så kan larmpanelen inte kommunicera via SIM-kortet. Följ stegen nedan för att komma igång med ditt Home Secure PRO larmsystem. Sätt i SIM kort Förbered huvudenheten Anslut kabeldragna enheter Anslut Backup batteriet Anslut strömförsörjning Uppstart och Registrering av Sensorer och Fjärrkontroller Starta huvudeneheten Registrera sensorerna Registrera fjärrkontroller Testa GSM signalen Montera huvudenheten Test och Installation Testa trådlös signal Installera sensorerna Genomgångstest Programmera tlf. numrena Inställningar och drift Ställ in åtkomstkoderna 7

8 Förbered Huvudenheten 3.1 Öppna larmpanelen och sätt i SIM kortet Tryck ned de två spärrarna på översidan av panelen och lossa fram- och baksidan som glider ifrån varandra. Det måste sättas i ett fungerande SIM-kort för GSM och SMS-funktioner. OBS! Nätström och batteri skall båda vara frånkopplade i detta läget, för en säker installation av SIM kort. Skjut in SIM-kortet hela vägen med metalldelen nedåt. 8

9 3.2 Anslut kabeldragna enheter Kabeldragna enheter skall anslutas genom de två gröna kontakterna som kan ses när larmpanelen öppnas. Nedan följer en beskrivning av varje port på de två kontakterna. Ingång för trådbundna sensorer. Den ena ledningen ansluts till Z1 Z2 porten medan den andra ledningen ansluts till GND porten. Om sensorn ansluts som NC (normalt stängd) måste en av de medföljande 2,2Ohm motstånden anslutas i serie med sensorn. Om den ansluts som NO (normalt öppen) måste motståndet anslutas parallellt med sensorn. Utgång för trådbundna sirenen. Anslut nätsladden till Bell och GND porten. Sirenen piper en gång när strömmen slås på. Max. belastning: 400mA 12V. AUX-ström utgång. Ger ström för trådbundna sensorer som behöver det. Max. belastning 100mA AC10-12V (AC6-8V om larmpanelen drivs av backupbatteri). PGM port. Styrbar utgång som aktiveras/avaktiveras genom olika justerbara parametrar (se mer under 14.1 PGM Output inställningar på sidan 48). Max. belastning: 500mA DC50V. Fast utgång. Anslut sladden från din fasta telefon till dessa två portar. Fast ingång. Anslut telefonsladden från väggen till dessa två portar. Kom ihåg, larmet fungerar också över mobilt GSM nät. 9

10 3.3 Anslut Backup batteriet Anslut ledningen från batteriet till den vita lilla kontakten på kretskortet. Tryck kontakten helt in men undgå att använda för mycket kraft. 3.4 Anslut Ström Sätt först ihop de båda paneldelarna igen. I hålet på baksidan, anslut AC strömkontakten precis ovanför de båda gröna kontakterna. OBS: Det finns en kontakt för strömsladden. 10

11 Uppstart och Registrering av Sensorer 4.1 Uppstart Efter att strömmen är ansluten så startar huvudenheten automatisk. Sirenen tjuter till och röstguiden säger: Welcome to intelligent alarm system. Som första steg skall tid och datum ställas in: Alarmsystemet håller koll på tiden så länge strömmen är ansluten. Så fort strömmen inte är ansluten så nollställer det klockan, och tiden måste ställas in igen. Se figuren: Ikonen flyttas till nästa ingång automatiskt efter varje post. Efter avslutad inställning, tryck [#] för att bekräfta. Om du trycker på [*] under din input, kommer texten "invalid set" visas på skärmen, tryck på [*] för att skriva igen. Efter detta kommer du in i larmsystemets huvudskärm/huvudmeny: Från denna skärm kommer du åt programmeringsmenyn, se nedan: Menyanvändning För att komma in i programmeringsmenyn, använd installationskoden, vilken är 1234 som standard. Vi rekommenderar starkt att du ändrar koden för larmsystemet när allt är färdiginstallerat. 1. Medans larmet är inaktiverat (Disarmed), tryck på menyknappen på panelen. 2. Röstguiden säger "Enter password before setting the parameters". Ange installationskoden och avsluta med [#]. 3. Därefter kommer en meny upp från vilken all programmering och inställning sker. Piltangenterna [6] och [9] används för att navigera upp och ner i menyn medan [#] används för att bekräfta (Enter) och [*] används för att stega bakåt (Avbryt). 11

12 Som absolut första steg bör Sabotage knappen inaktiveras, den sitter till höger på larmpanelens baksida (en stiftplåt fjäderanordning). Denna knapp är förprogrammerad att vara inaktiv i 3 timmar efter första uppstart. Därefter utlöses larmet så fort knappen inte hålls inne. Så för att undvika att larmet utlöses efter 3 timmar så bör den sättas i konstant inaktivt läge innan resterande installation påbörjas. Den här funktionen kan aktiveras igen när hela installationen är genomförd, larmpanelen hanger på väggen och systemet är klart för bruk. Avaktivering görs på följande vis, se nedan: (I steg 3 ( Bypass one by one ), bläddra I listan och välj Panel Anti-T Zone 30, klicka #. Välj sedan OFF och bekräfta med #. 12

13 4.2 Registrera Sensorerna i Huvudenheten Koda sensorerna till huvudenheten innan de monteras upp i respektive zon. Det gör hela processen enklare. Var noga med att koda en sensor i taget. Innan huvudenheten kan reagera på sensorerna måste de kodas till enheten. Sensorerna kodas genom att klicka en gång på deras larmknapp/utlösningsknapp. De sänder då ut en signal som larmsystemet fångar upp och kan därigenom identifiera sensorerna från varje trådlös zon. Följ nedanstående steg för att registrera varje trådlös enhet: Använd navigeringsknapparna och [#] för att komma till punkt. Därefter har du 60 sekunder för att aktivera sensorn som ska kodas. Sensorn skall aktiveras/utlösas för att larmsystemet ska identifiera den. Spara sensorn genom att trycka [#] när du kommer till punkt. Därefter är det möjligt att namnge enheten, tryck [#] vid och ange önskat namn med siffertangenterna (som ett gammalt SMS). Välj 2. Clear WL. i punkt för att radera sensorn. 13

14 Dörr-/fönstersensorer: Öppna sensorns baklucka, avlägsna plastskyddet från batteripoolen och ta bort magnetdelen från basen för att utlösa och koda. Rörelsesensor: Montera först alla batterierna och lägg sedan rörelsesensorerna tillbaka i boxen. Vänta i minuter och tag sedan ut sensorerna en efter en medan huvudenheten är i kodningstillstånd som beskrivet ovan. Notera, rörelsesensorn har ett så kallat registreringsintervall på 5 minuter, läs mer under avsnitt 5.5 Installera Rörelsesensor på sidan 18. När huvudenheten mottar en godkänd registrerad signal från sensorn så indikerar enheten detta. Om koden är i fel format så kommer följande meddelande upp på huvudenhetens display: Wireless Transmission Received. Om enheten inte mottar någon signal från sensorn inom 60 sekunder så visas följande meddelande i displayen: Enrolling Failed. Det är viktigt att registrera en sensor i taget för att alarmsystemet skall kunna identifiera dess signaler. Varje sensor har en krypterad ID kod som alarmsystemet kan känna igen efter att den är registrerad. Efter att sensorerna är kodade är det viktigt att man ställer in Zontyp för varje sensor. Se mer under avsnitt 4.3 Zontyper på nästa sida. 14

15 4.3 Zontyper: Det finns 8 zontyper: Entry/exit zone, Activity Zone, Perimeter Zone, Panic Zone, Fire Zone, Gas Zone, Tamper Zone (sabotage zone) och Duress Zone (utlöser om du anger Duress Code, se mer i avsnitt 6 Telefonnummer och Koder ). Det er viktigt att ställa in zon typ på varje enhet som är kodad till alarmsystemet. Om detta ej görs kommer alarmsystemet inte fungera normalt. De olika zontyperna alarmerar på olika sätt. Tamperzon (sabotagezon) larmet är aktivt dygnet runt för de trådlösa zonerna som är inställda med Tamper alarm indikering. I tabellen nedan finner du egenskaperna för varje enskild zon typ. Tabell över Zontyper Zon Typ Entry/exit zone Alarm deaktiverat Giltig vid Arm Away Giltig vid Arm Stay Exit fördröjning Entry fördröjning Ljud & Blixt Sensorns placering Typ nummer Av På På Ja Ja Ja Dörr 01 Activity Zone Av På Av Ja Ja Ja Inomhus 02 Perimeter Zone Av På På Nej Nej Ja Fönster 03 Panic Zone På På På Nej Nej Ja Panikknapp 04 Fire Zone På På På Nej Nej Ja Brandsensor 05 Gas Zone På På På Nej Nej Ja Gassensor 06 Tamper Zone På På På Nej Nej Ja Tamper kontakt Duress Zone På På På Nej Nej Nej Nödkod Rörelsesensorerna bör ställas in som Activity zone, vilket kommer att avaktiveras när larmsystemet sätts i skalsäkringsläge (Arm stay). De dörrsensorer som du vill ha fördröjning på bör ställas in som Entry/Exit zone, medan fönster och terass/altandörrssensorerna ska ställas in som Perimeter zone, som inte har någon fördröjning. 15

16 4.3.1 Ställ in Zontyp Gör på följande sätt för att ställa in zon typen för varje sensor. Kom ihåg att ställa in zon typ för alla registrerade sensorer! Om detta inte görs, kommer larmsystemet inte fungera normalt. 4.4 Registrering av fjärrkontroller Registrering utav fjärrkontroller fungerar nästan på samma sätt som registrering av sensorer. Efter steg skall man trycka på fjärrkontrollens panikknapp inom 60 sekunder för att alarmsystemet skall registrera den. Spara inställningen genom att trycka på [#]. Det är också möjligt att radera fjärrkontrollen: Under steg nedan, välj 2. Clear Keyfob. 16

17 Test och Installation Det är viktigt att genomföra nedanstående test före du installerar alarmpanelen och sensorerna permanent. Följ den beskrivna metoden nedan för att testa om placeringen av alarmpanel och sensorer är optimal nog och installera/montera därefter enheterna. 5.1 GSM Test Det är viktigt att testa GSM-signalen för huvudpanelens tänkta uppmonteringsplats för att säkerställa att GSM kommunikationen fungerar perfekt. Följ nedanstående steg för att testa detta. Signalstyrkan mäts på en skala från 0-31, där 31 är starkast. Signalstyrkan skall vara över 12 för att säkerställa att GSM kommunikationen fungerar optimalt. 5.2 Installera Alarmpanelen Använd den medföljande skruvhålsmallen för att få de fyra skruvarna i rätt position. Skruva inte helt in utan låt ca 2,5 mm av skruvarna sticka ut ifrån väggen (se bilden nedan). Häng därefter alarmpanelen på skruvarna. Det sitter en sabotagekontakt till vänster på baksidan av panelen, som skall hållas intryckt när panelen hänger mot väggen. Därför bör väggytan där larmpanelen ska sitta, vara jämn och slät. Om larmpanelen tas ned och den sabotagekontakten åker ut så utlöses larmet. Så om en inbrottstjuv försöker slita ner larmpanelen så kommer larmet och sirenerna att lösas ut. 17

18 Sabotagekontakten på alarmpanelens baksida skall vara helt intryckt när panelen hänger på väggen för att undgå falskt alarm. Sabotagekontakten är inaktiv i 3 timmar efter uppstarten för att undgå att alarmen löser ut. Denna bör dock inaktiveras som absolut första steg innan installationen påbörjas för att slippa utlöst siren efter 3 timmar om den sabotageknappen åker ut under installation. 5.3 Signaltest Innan sensorerna installeras permanent, är det viktigt att se till att de kan kommunicera problemfritt med larmpanelen. Avstånd och väggar minskar den trådlösa räckvidden. I normala hus är den trådlösa räckvidden ca 30 meter. Följ nedanstående tillvägagångssätt för att testa en sensor åt gången från den platsen som du planerat att montera den på. När testet startar enligt punkt nedan, så har du 300 sekunder för att utlösa sensorn. När signalen mottas av huvudenheten så visas sensorns information i huvudenhetens display. Om det mottas signaler från icke registrerade enheter så visas det som okänd signal. Tryck [*] för att avsluta testet. och är exempel på vad som kan visas i displayen för sensorer och fjärrkontroller när de testas. 18

19 5.4 Installera Dörr-/fönstersensor Placera dubbelhäftande tejp här Magnet Självövervakning håll nere knappen när batteriet sätts i för att tända/släcka statussignal. Batterilucka LED indikator Reed relä (indvändigt, registrerar magnetfältet) Magnetdelen skall sitta monterad på höger sida av basen med ett avstånd på max 10mm. 19

20 5.5 Installera rörelsesensor: Sabotagekontakt. Om bakdelen tas bort, utlöses larmet. Självövervakning håll nere knappen när batteriet sätts i för att tända/släcka statussignal. Registreringsintervall: TEST: Sensorn utlöses utan intervall 5MIN: Sensorn försätts i viloläge i 5 minuter efter att den löst ut för att spara batteri. LED PÅ eller AV (AV för att spara batteri) Intern antenn Batterilucka Montering, steg 1 4: LED indikator. Blinkar vid aktivitet och lyser konstant vid låg batterinivå. Frontpanel (Märk: Är tvådelad för husdjursimmuna sensorer). 20

21 Rörelsesensorn skall monteras på 1,8-2,2m höjd med en lätt nedåtriktad vinkel (5-10 grader). Husdjursimmuna rörelsesensorer skall monteras på 1,8m höjd, utan vinkel nedåt. Viktigt! Notera att det finns ett så kallat registreringsintervall på 5 minuter för sensorerna för att spara batteri. Dvs. om sensorn registrerar rörelse så tar det 5 minuter innan den kan utlösas igen. Om ni vill att den konstant ska registrera rörelse så måste ni flytta den lilla svarta kontakten på baksidan till [TEST] istället för [5MIN]. Detta försämrar dock batteritiden rejält. 5.6 Walk Test Avslutningsvis rekommenderar vi att du genomför en så kallad Walk Test. Detta test försäkrar att alla sensorerna fungerar som de skall. Testet bör absolut genomföras direkt efter installationen och även senare med jämna mellanrum. Vid punkt visas alla registrerade sensorer. Utlös sensorerna en efter en för att försäkra att larmsystemet registrerar dem när de blir utlösta (var uppmärksam på registreringsintervallet på rörelsesensorerna, läs mer om detta i sensorns manual). Varje gång alarmsystemet registrerar att en sensor blir utlöst försvinner sensorn från listan i punkt försvinner, visar displayen ett felmeddelande [system trouble].. Om den inte När alla sensorer försvunnit från listan är testet genomfört och klart, och du är därmed försäkrad om att larmsystemet fungerar som det skall. Genomgångstestet körs i högst 10 minuter. Tryck * för att avsluta testet. 21

22 Telefonnummer och Koder 6.1 Ställ in Åtkomstkoder Det rekommenderas starkt att alla koder blir ändrade efter att alarmsystemet är färdig installerat. Det finns fem kodtyper: Masterkod, Installationskod, Nöd kod, Tillfällig kod och Användarkod (x4). Varje kod typ ger tillgång till olika funktioner. Som standard är det endast Masterkoden, Installationskoden och Nödkoden, som är förinställda. De andra koderna skall ställas in för att kunna utnyttja dem. På nästa sida finns en tabell över de olika kodernas auktoritetsnivå och funktioner: Kodetype Arm/disa rm Enter PROG Kod set PROG i huvudmeny Redigerbar Raderbar Standard Kod Master Ja Ja Ja(1) Nej Ja Nej 0808 Installation Nej Ja Ja(2) Ja Ja Nej 1234 Nödkod Ja Nej Nej Nej Ja Nej 0809 Tillfällig kod Ja Nej Nej Nej Ja Ja Användare 1 Ja Nej Nej Nej Ja Ja Användare 2 Ja Nej Nej Nej Ja Ja Användare 3 Ja Nej Nej Nej Ja Ja Användare 4 Ja Nej Nej Nej Ja Ja (1) Alla koder förutom installationskoden kan ändras med masterkoden. (2) Installationskoden kan endast ändras med installationskoden. Masterkoden har den högsta auktoritetsnivån. Med den kan du få tillgång till huvudmenyn, alla andra koder förutom installationskoden kan ändras med masterkoden. 22

23 Knappa in den ny Masterkoden vid punkt ovan, följt av [#]. Koden skall vara på mellan 4 och 6 siffror. Samma tillvägagångssätt gäller för att ändra de andra koderna. Välj den koden som skall ändras i punkt. Alla koder kan namnges på samma sätt som sensorerna. OBS: För att ändra Installationskoden skall du använda den samma när du får tillgång till menyn från startskärmen. För att ändra alla andra koder skall Masterkoden användas för att få tillgång till menyn. 6.2 Ställ in Telefonnummer Registrera de telefonnummer som man vill att larmsystemet skall ringa upp vid utlöst alarm. Alarmsystemet kommer att skicka SMS och ringa upp vid alarm. Det finns utrymme för 4 uppringningsnummer och 6 SMS nummer i det här larmsystemet. Två utav telefonnumren är reserverade till administratorn, medan resterande fyra nummer är till övriga mottagare Uppringningsnummer Du kan lägga till, redigera och radera nummer som du vill skall bli uppringda vid alarm. 23

24 6.2.2 Administratorns SMS nummer: Under SMS Center är det möjligt att upprätta två extra SMS nummer, som kan ställas in individuellt. Vi rekommenderar att du sparar ditt egna mobilnummer här, och väljer att få besked vid System Trouble (lågt sensorbatteri, strömsvikt, zon fel etc.) och även när larmet blir aktiverat och inaktiverat (om du nu har valt att vilja bli informerad om detta av systemet) Valmöjligheter för administratorns nummer: Det är möjligt att ställa in systemet till att skicka ut SMS meddelande vid: Alarm, Arm/Disarm, System Trouble och Service Info. Larmsystemet skickar normalt ut meddelande vid alla ovanstående händelser. Om man inte vill motta SMS om dessa händelser, kan detta slås av, se nedan: 24

25 6.2.4 SMS telefonnummer På samma sätt som för uppringning, kan det här registreras fyra nummer som alarmsystemet skickar SMS till vid ett utlöst alarm. Numrena ställs in för varje SMS Phone SMS Inställningar Det är möjligt att ställa in när du vill att larmsystemet skall skicka SMS till de valda SMS numren. Du kan välja om systemet skall skicka SMS vid Alarm, Aktivering/Inaktivering och vid System Trouble. För varje händelse väljs ON eller OFF. 25

26 26

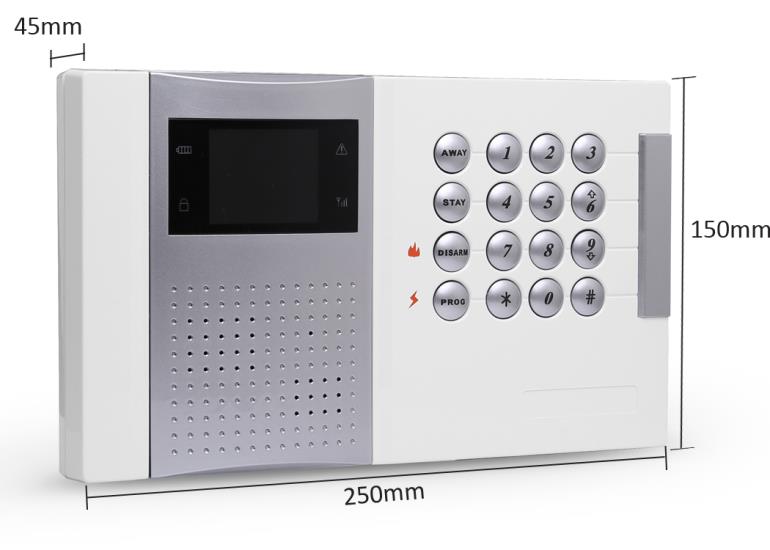

27 Användning av Alarmsystemet 7.1 Alarmpanelens framsida Power LED: Röd symbol betyder att strömmen inte är ansluten eller låg batterinivå. Grön symbol betyder normalt tillstånd. Arm LED: Röd symbol visar att larmet är aktiverat. Grön symbol = Inaktiverat larm. Tastatur: Aktiverar hela larmsystemet. Sätter larmet i skalsäkringsläge. Inaktiverar hela larmet. Håll in denna knapp i 2 sekunder för att utlösa brandalarmet. Menyknapp. Håll inne kappen i 2 sekunder för att utlösa panikalarm. Alarm LED: Röd symbol betyder utlöst alarm. Långsam blinkning betyder CMSuppringning. Helt släkt vid normal drift. Signal LED: Röd symbol med långsam blinkning betyder normal GSM förbindelse. Vid menyhantering: Radera/Gå tillbaka/annullera Vid menyhantering: Bekräfta/Gå framåt/acceptera. Navigationsknapp för att stega NEDÅT i menyn. Navigationsknapp för att stega UPPÅT i menyn. 27

28 Knappsatsbelysning: Tryck på en valfri knapp för att tända bakgrundsbelysningen. Efter 30 sekunders inaktivitet släcks belysningen. Om det är något problem när belysningen släcks, kommer alarmpanelens display varna: System trouble, please check! 7.2 Aktivering/Inaktivering med knappsats eller fjärrkontroll Alarmsystemet kan aktiveras (Arm Away), inaktiveras (Disarm), skalsäkringsläge (Arm Stay) eller panikutlösas via knappsatsen eller fjärrkontrollen. KOM IHÅG! Endast Masterkoden och Användarkoderna kan användas för att aktivera och inaktivera alarmsystemet. Installationskoden (1234) kan endast användas för att programmera larmsystemets alla inställningar med. Det är inte möjligt att aktivera och inaktivera larmet under en pågående programmering eller vid en eventuell felstatus Aktivering (Arm Away) Från huvudmenyn, tryck på [Arm Away] (aktivering) på alarmpanelens knappsats eller på fjärrkontrollen. Status LED skiftar från grön till röd, och röstguiden säger Arm away, close door and window, exit delay starts med musik. När exit fördröjningen är över, säger röstguiden: Armed away! LCD displayen visar följande: Skalsäkringsläge (Arm Stay) Under [Arm Stay] utlöser sensorerna i den aktiva zonen (rörelsesensorer) inte larmet, men sensorer i de andra zonerna gör det. Om du trycker på [Arm Stay] på knappsatsen eller fjärrkontrollen, medans alarmsystemet är inaktiverat (Disarm), så skiftar Status LED från grön till röd. Röstguiden säger Arm stay, och LCD displayen visar följande: Inaktivera (Disarm) Tryck Disarm på fjärrkontrollen för att inaktivera larmsystemet direkt. Tryck Disarm på knappsatsen och röstguiden säger Enter password (0808 standard), add 0 to delete the event log! Knappa in larmkoden (inte installationskoden) och avsluta med [0] och [#] för att radera alarmloggen. Arm LED skiftar från röd till grön och röstguiden säger Disarmed, alarmlog eliminated! Alarmhändelsen blir sparad i alarmloggen om man INTE trycker [0] efter koden (alltså om man endast trycker på [#]). 28

29 Om fjärrkontrollen används för Inaktivering sparas alarmstatusen Alarmlogg Alarmhändelser kommer att visas i alarmlistan på displayen samtidigt som röstguiden meddelar. Tryck på navigationsknappen och välj med [#] för att se detaljer om alarmhändelsen. Om det är flera alarmhändelser kan du bläddra vidare i listan med navigationsknappen för att se andra händelser. Tryck [*] för att avsluta. Om larmsystemet blir inaktiverat med ett [0] efter att larmkoden knappats in kommer larmloggen bli rensad. T.ex. om systemet blir inaktiverat med (standard masterkode +0). Om larmsystemet blir inaktiverat utan [0] efter larmkoden, blir alarmhändelsen i alarmloggen ändrad till status [Treated]. 7.3 Påminnelse vid Öppna Dörrar eller Fönster Om du försöker att aktivera larmsystemet när en magnetlarmad dörr eller fönster är öppet kommer röstguiden i larmsystemets huvudenhet indikera detta genom att meddela Window or door is open. Samtidigt kommer det upp ett meddelande på larmpanelens display [System Trouble]. Om du trycker på kommer du att kunna se vilken magnetkontakt det är som är öppen. Alla SMS telefonnummer som är programmerade till att ta emot SMS vid [System Trouble], kommer samtidigt att motta ett SMS med texten Door Open. Det är möjligt att slå av eller på denna funktion (PÅ som standard): 29

30 7.3.1 Aktivering med Öppna Dörrar eller Fönster För att kunna aktivera larmsystemet trots att dörrar eller fönster är öppna, måste detta aktiveras, se nedan, [ON] (standard). Om funktionen [Arm With Open Doors] är satt till [OFF], kommer det inte vara möjligt att aktivera alarmsystemet, innan alla dörrar och fönster med en magnetkontakt är stängda. När du försöker att aktivera larmsystemet, kommer röstguiden meddela, Window or door is open. Arm fail. För att aktivera funktionen [ON]/[OFF]: 7.4 Knappsatslås Om du slår in fel kod kommer röstguiden meddela: Wrong code, please re-input!, och LCD displayen visar: Slå in koden igen om den blev fel första gången. Om du knappar in fel kod 5 gånger i rad så låses panelen. Röstguiden meddelar: Access locked, please try later! Om du försöker använda alarmpanelen när det är låst, meddelar röstguiden: Access locked, please try later! Alarmpanelen låses automatiskt upp igen efter 30 minuter. Om larmet löser ut inom de 30 minuterna när koden är låst så återställs koden, så den kan knappas in igen. Annars måste man vänta ut de 30 minuterna eller starta om larmsystemet. 30

31 7.5 System Trouble (Systemfel) Om systemet upptäcker att det finns ett problem med systemet (det kanske saknas batterier i sensorer, ingen GSM-signal, etc.). Så visas detta på displayen: System Trouble System Trouble indikeras på startskärmen. Tryck för att se listan över problem. Vid problem med symbolen [>>>] kan du trycka för att se detaljer. Detaljer för Zone trouble. Endera lågt batteri eller tappad kommunikation. Här följer en detaljerad lista över systemfel (System trouble) och lösningar (systemfelen skrivs på engelska, så som de visas på LCD displayen): Low Battery Line Loss Low GSM Signal Wireless Trouble Wired Trouble Systemfel Beskrivning Lösning Problem med strömanslutningen eller lågt batteri Telefonledningen är frånkopplad Svag GSM signal Low Battery Lågt batteri på trådlös enhet Byt batteri Transmitter Loss Mottar ingen signal från den trådlösa enheten Trådad enhet är utlöst Undersök strömförsörjningen Undersök telefonledningen Om ingen telefonledning är ansluten, skall Line Monitor slås av. Se 14.4 Line Monitor på sidan 50. Välj en bättre placering för alarmpanel. Undersök om den trådlösa enheten har blivit flyttad eller är trasig Undersök om den kabeldragna enheten fungerar normalt AC Failure Strömmen är frånkopplad Undersök strömförsörjningen No GSM Module No SIM Card No GSM Signal/No Service Time Unset Frånkoppling av GSM modulen pga. onormal strömanslutning Ingen kontakt med SIM kortet Ingen kontakt med GSM nätverket Systemtiden är fel inställd Koppla från och sedan koppla in strömmen till GSM modulen Ta ur SIM kortet, starta om systemet och sätt i SIM kortet igen Fel på SIM kortet (inget saldo), eller välg en bättre placering av alarmpanelen Ställ in korrekt tid i systemet CMS 1 Trouble Kommunikationsfel till CMS 1 Be CMS eller kontaktperson kontrollera Communication Trouble CMS 2 Trouble Kommunikationsfel till CMS 2 Be CMS eller kontaktperson kontrollera SMS Trouble Dialling Trouble Fel under sändning av SMS Undersök om det noll saldo på SIM kortet 1: Den mottagande telefonen svarar inte, eller är avstängd Svara i telefonen eller starta telefonen 2: Inga pengar på SIM kortet Undersök saldon på SIM kortet 31

32 7.6 Händelseslogg Alarmsystemet sparar de senaste 255 händelserna i händelsesloggen. Dvs. både alarmhändelser, men också all användning av alarmsystemet. När den registrerat och sparat 255 händelser raderar systemet händelser och tar de med äldst datum. Följ nedanstående tillvägagångssätt för att se händelsesloggen, tryck / för att navigera mellan händelser. I exemplet nedan visas logg för brandalarmet och inaktivering (disarm) av alarmsystemet. Förklaring Event Log: Händelseordningsföljd Zone: Zonnummer och namn på den sensor, som har utlöst alarmet Type: Zontyp på sensoren. Time: Tidspunkt för händelsen Event Log: Händelseordningsföljd User: Användartyp och namn Type: Händelse (arm/disarm/enter menu/exit menu/etc.) Time: Tidspunkt för händelsen 7.7 Användning via Uppringning Med uppringningsfunktionen kan du fjärrstyra alarmsystemet till aktivering, inaktivering, hemaktivering (skalsäkring), aktivera sirener, eller inaktivera sirener osv. Du kan ringa till huvudenheten via det SIM kortet som är installerat i enheten. Därefter blir du ombedd att knappa in koden (som kan vara endera masterkoden eller en av de fyra användarkoderna) efterföljt av #: For arm-away, press 1, for arm-stay, press 2, for disarm, press 3. For alarm repeat, press 5, turn-on site siren, press 6, turn-off site siren, press 7, for hang up, please press 0. Det kan uppstå kommunikationsfel om du trycker på telefonen eller alarmpanelen under uppspelningen. Vi rekommenderar att du väntar med att trycka på telefonen tills det att uppspelningen är klar. Om larmsystemet redan är under programmering, är uppringningsfunktionen inte tillgänglig. 32

33 7.8 Användning via SMS Det är möjligt att aktivera, inaktivera och efterfråga status via SMS. I exemplen på nästa sida används masterkoden 0808 och alarmpanelens ID är Både masterkoden, tillfällig kod och de fyra användarkoderna kan användas. Knappa in meddelandet precis som visas nedanför, utan mellanrum. Alarmpanelen kan inte fjärrstyras, under tiden den är i programmeringstillstånd. Alla nedanstående funktioner kan också göras med vår App till iphone och Android. Meddelande til Svar från Alarmpanelen Alarmpanelen För att aktivera (arm away) Godkänd Fel För skalsäkring (arm stay) Godkänd Fel För att inaktivera (disarm) Godkänd Fel För att inhämta status Aktiverat Skalsäkrat Inaktiverat 33

34 Användning av App 8.1 Inställning av HomeSecure 2014 App Ladda ner vår App [HomeSecure 2014] från Apple s App Store eller från Google Play och installera den på din iphone eller Android telefon. Följ nedenstående vägledning för att få App en till att kommunicera med ditt alarmsystem: Tryck på plusset för att lägga till en ny enhet. Välj [HomeSecure PRO]. Knappa in ett namn/benämning för alarmsystemet (namnet kommer att visas på listen över enheter). Knappa in larmpanelens telefonnummer. Knappa in larmpanelens åtkomstkod (Masterkod (0808 standard) eller en användarkod). Aktivera App ens Låsskärm om du vill låsa enhetsprofilen så andra inte kan få tillgång till systemet. Knappa därefter in din önskade åtkomstkod. Tryck [OK] för att få tillgång till appens huvudmeny. Du är nu klar till att använda ditt HomeSecure PRO alarm med App en. App en skickar ett SMS till huvudenheten från din mobiltelefon varje gång du gör en inställning. Du får en bekräftelse via SMS från larmpanelen för varje ny inställning. Vänta med att göra nästa inställning tills du har mottagit SMS bekräftelsen. 34

35 8.2 App Bruksanvisning Huvudmeny Generella Inställningar Inaktivera (disarm) Aktivera (arm) Skalsäkring (arm away) Inhämta aktiveringsstatus Zoninställningar Gå til [Generella Inställningar] Gå till [Zoninställnlingar] Gå till [PGM Output] Slå PÅ/AV inbyggd siren. Slå PÅ/AV kabeldragna sirener. Slå PÅ/AV trådlösa sirener. PGM Output Slå PÅ/AV system SMS Inhämta System Status. Slå PÅ/AV zoner (följt av [OK]) Hämta Zonstatus för varje zon Slå PÅ PGM Output Slå AV PGM output 35

36 Alarmering 9.1 Alarmering Det finns två alarmtyper: Omedelbart alarm och fördröjt alarm. När 24-timmars zoner blir utlösta, så går alarmet omedelbart. 24-timmars zoner inkluderar: Brand zon, Gas zon, Panikzon, Nöd zon och Sabotagezon. 24-timmars zoner kommer att utlösa alarmet oavsett om alarmsystemet är aktiverat eller ej. Om alarmsystemet blir utlöst av en sensor med fördröjning, meddelar röstguiden Alarm, please disarm! Disarm (deaktiver) innan musiken stoppar, så skickas det inget alarmmeddelande. Om du inaktiverar efter att musiken stoppat, skickar systemet ett alarmmeddelande. Ingångsfördröjningar är endast tillåtna för Entry/Exit zoner och för Aktivitetszoner. 1. Exit/Entry zonerna blir endast utlösta med fördröjning vid Arm Away och Arm Stay. 2. Aktivitetszonen blir endast utlöst med fördröjning vid Arm Away. 3. Om en fördröjd zon blir utlöst två gånger under samma fördröjning, så utlöses alarmsystemet direkt. Olika alarmtyper och zontyper styr sättet alarmsystemet alarmerar på: Alarmtyp CMS besked* Telefonuppr. SMS LED Sirener Brandzon Ja Ja Ja PÅ Ringer (justerbar) Gaszon Ja Ja Ja PÅ Ringer (justerbar) Panikzon Ja Ja Ja PÅ Ringer (justerbar) Ytterzon Ja Ja Ja PÅ Ringer (justerbar) Aktivitetszon Ja Ja Ja PÅ Ringer (justerbar) Entry/exit zone Ja Ja Ja PÅ Ringer (justerbar) Nödzon Ja Ja Ja / Ringer ej Sabotagezon Ja Ja Ja PÅ Ringer (justerbar) Line Loss Nej Nej Ja / Ringer ej Strömsvikt Ja Nej Ja / Ringer ej Lågt batteri Ja Nej Ja / Ringer ej WL. Loss Ja Nej Ja / Ringer ej Lågt batteri for WL Ja Nej Ja / Ringer ej *Gäller endast om du har alarmsystemet kopplat till en CMS central. 36

37 9.2 Uppringning vid Alarm Vid alarm kommer alarmsystemet ringa upp till de förregistrerade telefonnumren. När du svarar kommer röstguiden spela upp ett alarmmeddelande, detta blir upprepat 5 gånger med 5 sekunders intervall, vartefter samtalet avslutas. Före samtalet avslutas har du möjlighet att programmera alarmsystemet med hjälp utav telefonen. Nedanför finner du en tabell, med en översikt över de åtgärder man kan utföra över telefonen. Handling Tryck Handling Tryck Inaktivera (Disarm) 3 Aktivera (Arm Away) Skalsäkring (Arm Stay) 3 för att inaktivera, följt av 2 Upprepa alarm 5 Slå av Sirener 7 Slå på Sirener Avsluta samtal 0 (alarmsystemet ringer INTE vidare till andra tlf. nummer) 3 för att inaktivera, följt av 1 6 (slås av aut. efter 10 sekunder) 9.3 SMS vid Alarm Alarm SMS Det kan uppstå kommunikationsfel om du trycker på telefonen eller alarmpanelen under uppspelningen utav larmmeddelandet. Vi rekommenderar därför att du väntar med att trycka på några knappar tills uppspelningen är klar. Om alarmsystemet är under pågående programmering, är samtalsstyrning inte möjlig. Alarmsystemet skickar SMS till de förinställda telefonnumren vid Alarm och System Trouble. Nedanför finner du även exempel på hur SMS meddelande kan se ut för Alarm, Användning och Zone Trouble, där alarmpanelens ID är 1234 (se mera om panel ID på sida 59). SMS meddelande vid alarm: Zone hänvisar till den zon, som har utlöst alarmet. I detta fall är det zon 3 följt av zon namnet. Event hänvisar till händelsen. I detta fall är det ett brandalarm, som blivit utlöst. Vid andra alarmkällor, kommer det beskrivas här vilken det är som löst ut larmet. 37

38 SMS vid använding: User hänvisar till vem som har använt alarmsystemet. Om alarmpanelen är försedd med en kod, och du har namngett koden, kommer namnet visas i SMS:et. Event hänvisar till om alarmsystemet har blivit aktiverat (Arm Away), inaktiverat (Disarm) eller skalsäkrat (Arm Stay). SMS vid Zone Trouble: Zone hänvisar till vilken sensor det är som utlöst Zone Trouble (nummer och namn). Event hänvisar till vilken typ av System Trouble det handlar om. Det kan t.ex. vara lågt batteri, signaltapp osv. Se mer under avsnitt 7.5 System Trouble (Systemfel) på sidan Stoppa kommunikation Alla utgående meddelanden kommer att bli raderade med denna åtgärd. Funktionen används exempelvis vid falskt alarm eller liknande. 38

39 39

40 Zoninställningar 10.1 Övervakning Trådlösa zoner De trådlösa enheterna sänder ut en övervakningssignal till huvudenheten vid bestämda intervall. Om systemet inte mottager denna signal anses enheten som tappad (loss). För att slå PÅ/AV övervakning av zoner: Ställ in övervakningsintervallet. Alamsystemet övervakar då sensorerna med detta intervall. Vid punkt knappas det önskade övervakningsintervallet in i timmar (2-99) Vi rekommenderar att zonövervakningen är påslagen, men det förkortar batteritiden på sensorerna. Om du ändå önskar att slå av funktionen, skall Zone Supervision sättas på OFF som i punkt 7 i exemplet ovanför. S-S signalen skall slås AV manuellt på alla sensorerna (se sensorernas manual för detaljer). 40

41 10.2 Zone Bypass Om en zon är bypassed, blir den ignorerad av alarmsystemet och kommer inte kunna utlösa alarmet. Du kan sätta en, flera eller alla zoner i bypass mode. Se tillvägagångsätt nedan: 10.3 Zone Trouble indikator Här kan du välja om du vill att Zone Trouble ska synas i System Trouble listan. 41

42 Siren- och Ljudinställningar 11.1 Aktivera/Inaktivera Sirenen Alla sirener kan slås PÅ eller AV. (inbyggda, externa kabeldragna och trådlösa sirener) I punkt 5 väljs den sirenen som önskas bli aktiverad/inaktiverad Funktion Zone Sirene Här är det möjligt att aktivera eller inaktivera sirenen för varje enskild zon. När enheten i den valda zonen utlöser alarmet, kan man alltså välja om sirenen skall tjuta eller ej. Denna funktion är möjlig för de trådlösa zonerna 1-16/31-46, de kabeldragna zonerna och zonerna 17 och 19. För att ställa in sirenerna vid alarm: 42

43 11.3 Sirenens Alarmtid Här kan du bestämma hur lång tid sirenen skall tjuta när larmet blir utlöst. Alarmtiden kan ställas in till mellan 0 och 30 minuter Sirenbekräftelse Sirenen piper till när larmsystemet blir aktiverat eller inaktiverat, detta för att bekräfta operationen. Detta kan slås PÅ och AV på följande sätt: 11.5 Sirentest Det rekommenderas starkt att man testar sirenen med jämna mellanrum, både den inbyggda samt den kabeldragna och trådlösa sirenen, om nu dessa är anslutna till systemet. 43

44 11.6 Chime Zone (Dörrklocka-funktion) Om en sensor med dörrklocka-funktion blir utlöst medan larmsystemet är inaktiverat (disarm), kommer huvudenheten avge ett ding-dong ljud. Du kommer då veta om någon kommer in i huset, under tiden som du är hemma. Denna funktion kan slås PÅ och AV för enskilda sensorer på följande sätt (som standard är funktionen slått AV på alla sensorer): 11.7 Alarmvolym Här kan du ställa in volymen för larmpanelen. Detta gäller volymen för röstguiden samt diverse pipljud, men INTE för sirenen. Välj [Mute] för att stänga av ljudet helt. 44

45 Fördröjningsinställningar 12.1 Ingångsfördröjning Ingångsfördröjning är den tiden man har på sig från det att man träder in i ett sensorområde till dess att alarmsystemet utlöses. Dvs. när man träder in genom dörren har man en viss tid på sig att inaktivera larmet innan det utlöses. Vid punkt knappas den önskade fördröjningen i sekunder (0-300) Utgångsfördröjning Utgångsfördröjning är den tiden man har på sig att lämna ett sensorområde efter det att alarmsystemet har blivit aktiverat AC Power Off delay Fördröjning vid Strömavbrott AC Loss Delay är den tid det tar från det att strömmen går till dess systemet skickar ett meddelande och rapporterar om händelsen. Om strömmen blir återställd inom den fördröjningsperioden löpt ut så skickas inget meddelande. Om det inte skickas något meddelande om att strömmen gått kommer det heller inte skickas något meddelande om att strömmen är återetablerad. Vid punkt 4, knappa in den önskade fördröjningen i minuter ( ). 45

46 12.4 Line Loss fördröjning Om fastnätlinjen tappar förbindelsen med huvudenheten, blir det skickat ett meddelande till CMS. Det kan ställas in en fördröjning på detta, så att meddelandet inte skickas omedelbart. Om förbindelsen till fastnätet blir återetablerat inom denna fördröjningsperiod, så skickas de inge meddelande till CMS. Vid punkt 4, knappa in den önskade födröjningen i sekunder ( ). 46

47 Kommunikationsinställningar 13.1 Uppringningsförsök Det är möjligt att bestämma hur många gånger som alarmsystemet skall försöka att ringa till en telefon, innan det fortsätter till det nästa numret i listan. Det slutar ringa om antalet försök överskrides. Max. 30 försök Antal signaler Det är möjligt att bestämma hur lång tid varje uppringningsförsök skall vara. Alltså hur många signaler som alarmet låter gå fram vid varje uppringningsförsök. Max 9 signaler. 47

48 13.3 SMS fjärrstyrning Slå av detta om du inte vill kunna styra larmsystemet med SMS och App SMS Bekräftelse Slå av för att inte ta emot SMS bekräftelser från larmsystemet. T.ex. för att spara pengar på SIM kortet. 48

49 Övriga Inställningar 14.1 PGM output inställningar Här bestämmer du vilken parameter som skall utlösa den PGM förbindelse, som blev upprättad under 3.2 Anslut kabeldragna Enheter på sidan 8. Nedan finns en lista över vilka parametrar du kan välja mellan. Det är dessutom möjligt att använda SMS/App till att manuellt utlösa PGM utgången. PGM Trigger Aktiverat av Inaktiverat Zone 1-16/31-46 alarm Aktiveras med detsamma Inaktivera eller PGM cut-off Zone 17-19, 21, 22 och 30 alarm Aktiveras med detsamma Inaktivera eller PGM cut-off Press 1 & 2 Tryck 1 & 2 Cut-off efter PGM perioden 10 sekunder för line loss Telephone line supervision trouble Cut-off efter 10 sek. Arm away Aktiveres med det samma Ved ändring i aktiveringsstatus Arm stay Aktiveres med det samma Ved ändring i aktiveringsstatus Disarm Aktiveres med det samma Ved ändring i aktiveringsstatus Follow Siren Følger sirenen Fölger sirenen Entry/exit alarm Aktiveras Inaktivera eller PGM cut-off Active alarm Aktiveras Inaktivera eller PGM cut-off Perimeter alarm Aktiveras Inaktivera eller PGM cut-off Panic alarm Aktiveras Inaktivera eller PGM cut-off Fire alarm Aktiveras Inaktivera eller PGM cut-off Gas alarm Aktiveras Inaktivera eller PGM cut-off Tamper (sabotage) alarm Aktiveras Inaktivera eller PGM cut-off Duress alarm Aktiveras Inaktivera eller PGM cut-off Följ nedanstående tillvägagångssätt för att välja parametrar: 49

50 Vid de flesta parametrar stängs PGM av vid inaktivering eller PGM Cut-off. PGM-Cutoff är en tidsgräns du kan sätta upp för hur lång tid PGM maximalt ska vara utlöst. PGM Cut-off kan ställas in till max 300 sekunder Datum/tid Tiden skall ställas in. Annars visas inte tiden för händelserna och det kommer att varnas för System Trouble samt att röstguiden inte fungerar. För att ställa in tiden: Tid och datum skall ställas in för att systemet ska fungera korrekt och för att visa tiden för händelserna. 50

51 14.3 Automatisk aktivering/inaktivering Alarmsystemet kan ställas in till att aktivera/inaktivera på specificerade tidpunkter. Det är möjligt att ställa in upp till 3 intervaller för automatisk aktivering/inaktivering. För att slå PÅ/AV funktionen: Tid och datum skall vara inställda för att denna funktionen skall fungera Line Monitor Om du har en fast förbindelse kopplat till alarmpanelen, kan du aktivera Line Monitor, som kommer att utlösa System Trouble, om förbindelsen tappas. 51

52 CMS-Inställningar Detta larmsystem kan kopplas upp till en CMS, som betyder Central Monitor Station. Detta är ofta ett vakt-/säkerhetsbolag, som i händelse av utlöst alarm kommer att skicka vakter till platsen. Om du inte har ett avtal med ett vaktbolag, så kan du hoppa över hela nästa avsnitt Inställning av CMS telefon CMS (Central Monitor Station) används till att ladda upp händelser genom telefonnätverket, såsom alarm, aktivering, inaktivering, system trouble, övriga servicehändelser osv. För att ställa in CMS telefonnummer (levererat av det valda vaktbolaget): 52

53 15.2 Valmöjligheter för CMS händelser Det är möjligt att skicka meddelande vid: Alarm, Arm/Disarm, System Trouble och Service Info. Larmet skickar som standard ut meddelande vid alla ovanstående händelser. För varje enskild händelse kan meddelandefunktionen slås av: 15.3 Avbryt Alarm Det är möjligt att avbryta ett alarm om det uppstår fel/falskalarm eller ett oväntat alarm. Larmsystemet kommer då skicka en larmannulering till CMS SMS Center nummer SMS centret (levererat av det valda vaktbolaget) laddar upp händelsesloggen genom GSM nätverket. Det inkluderar CMS, alarm, aktivering, inaktivering, system trouble och service händelser. 53

54 15.5 Alternativ för SMS center händelser Det är möjligt att skicka meddelande vid: Alarm, Arm/Disarm, System Trouble och Service Info. Om det kodas ett SMS center nummer i larmsystemet så skickar larmet som standard meddelande vid alla ovanstående händelser. För varje enskild händelse kan meddelandefunktionen slås av: 15.6 Larmpanelens ID Larmpanelens ID kan ändras så att CMS kan identifiera larmpanelen. Olika larmpaneler skall ha unika ID nummer. ID numret består av 4-8 siffror, som standard är det inställt på: Test Intervall Larmsystemet kommer att göra ett periodiskt test för att försäkra sig om att CMS rapporteringsfunktionen fungerar som den skall. Intervallet för dessa test kan ställas in: 54

55 Vid punkt 5 väljs vilket CMS nummer intervallet skall sparas för. Vid punkt 6 väljs intervalltyp och längden. 55

56 15.8 Första Test Ställ in tidspunkt för det första periodiska testet CMS samarbete När denna funktion är aktiverad kommer larmsystemet skicka informationen till endast en CMS. Om den är inaktiverad kan larmsystemet skicka meddelande till två CSM. För att slå PÅ/AV CMS Cooperation: Ytterligare ingångsfördröjning Du kan förlänga ingångsfördröjningen, så att larmsystemet skickar meddelande till CMS lite senare. På så sätt undgår du CMS alarmering vid fel/falskalarm. Den är på 5 sekunder. 56

57 Nollställning Här finner du olika möjligheter för att nollställa hela systemet eller olika delar som t.ex. koder, zoner osv Nollställ allt Denna funktion raderar alla inställningar och återtar fabriksinställning. Detta nollställer Alarmpanelens ID, alla telefonnummer och registrerade trådlösa enheter som varit kopplade till huvudenheten. För att nollställa: 16.2 Återställa till fabriksinställningar Denna funktion återställer larmsystemets fabriksinställningar, men raderar inte Alarmpanelens ID, telefonnummer eller registrerade trådlösa enheter. Se fabriksinställningar i appendix under 8.7. För att återställa fabriksinställningar: 16.3 Radera Koder Denna funktion raderar alla registrerade koder. Användarkoderna raderas, medan masterkoden, installationskoden och nödkoden blir återställda till fabriksinställning. För att radera koder: 57

58 16.4 Radera koder manuellt med hårdvara Koderna kan också raderas med hjälp av de svarta små hylsorna på alarmpanelens main board (se Main Board på sidan 61). Om man glömmer koderna kan hylsorna flyttas till default läge och sedan slå av strömmen. Larmsystemet startas upp, och stängs därefter ner igen och hylsorna flyttas tillbaka till ursprungsläge. När man sedan startar systemet igen för andra gången så är koderna återställda till fabriksinställning Nollställ zoner Med denna funktion blir alla trådlösa zoner återställda till panikzoner och alla kabeldragna zoner blir återställda till Entry/Exit zoner. För att nollställa zoner: 16.6 Radera trådlösa zoner: Alla trådlösa zoner blir raderade, detta inkluderar sensorer, fjärrkontroller, trådlösa sirener osv. För att radera trådlösa sirener: 58

59 Appendix 17.1 Specifikationer Generella Specifikationer Trådlöse Zoner 32 Kabeldragna Zoner 2 EOL Motstånd 2,2K Trådlös Frekvens Trådlös Räckvidd PSTN Kommunikationsprotokoll Dimensioner 868MHz 100 meter uden forhindringer DTMF Kontakt ID 250x150x45mm Elektriske Parametre Strömadapter Input: 100V-240VAC 50/60HZ Output: 12VDC 1,5A GSM arbetsfrekvens: GSM Modulet EGSM900/1800 Backup Batteri 7.2V/1800mAh RX känslighet: -106dB Arbetsspänning 12V DC Standby: 25mA Ström: Statisk Ström 90mA@12V(ekskl. Trådede sensorer og GSM modul) RX: 75mA AUX Output Siren Output PGM Output max. belastning: Inbyggd siren: Arbetstemperatur: AC10-12V, DC6-8V, 100mA 400mA DC50V/500mA 85dB -10 ~ +55 C 59

60 17.2 Ofta ställda frågor (FAQ) Problem Möjlig orsak Lösning Displayen visar System Trouble i standby. Ingen uppringning vid alarm. Kan inte fjärrstyra larmsystemet vid alarmuppringning. Fjärrkontrollen kan inte styra larmsystemet. Se [7.5 System Trouble (Systemfel) på s. 30. Knappat in fel tlf. nummer. Telefonen är upptagen under alarm. För få ringsignaler får larmsystemet att lägga på automatiskt. Batteriet är dött. Fjärrkontrollen är registrerad men inte programmerad. Fjärrkontrollen är för långt ifrån larmpanelen eller att det är för många hinder emellan. Se [7.5 System Trouble (Systemfel) på s. 30. Rätt telefonnummer Registrera fler än två nummer Ställ in larmsystemet till att låta fler signaler gå fram vid uppringning, se 13.2 Antal Ring på sidan 46. Byt batteri. Registrera om och programmera fjärrkontrollen. Justera avståndet eller vinklen från det stället larmsystemet skall fjärrstyras ifrån. Trådlösa zoner är inte övervakade. Den trådlösa enheten är inte registrerad. Registrera den trådlösa enheten. Strömindikatorn på larmpanelen fungerar inte. Alarmsystemet reagerar inte när en zon utlöses. Falsk alarm för trådlösa zoner. Vid genomgångstest utlöses inte larmet efter att det en gång har blivit utlöst. LCP displayen fungerar inte normalt eller är oklar. Strömförsörjningen är inte ansluten eller inte ansluten ordentligt. Zonen är bypassed. Vid inaktivering larmar inte zon 1, 2, 3. Vid skalsäkringsläge larmar inte zon 2. Olika trådlösa zoner använder samma kod. Det är en väntetid (fördröjning) på 5 minuter efter varje larmtriggning, detta för att larmsystemet ska spara ström. Pin-förbindelsen till LCD är ostabilt. Undersök strömförsörjningen Radera zone bypass. Normal användning. Radera den trådlösa zonen, ändra koden och försök igen. Vänta i 5 minuter efter det första triggningen. Undersök pin-förbindelsen Garanti och begränsningar Trots att detta är ett avancerat och pålitligt larmsystem, är det omöjligt att kunna garantera 100% försäkring mot inbrott, brand och andra olyckor. Följande begränsningar gäller för det här larmsystemet: 1 Inbrottstjuvar kan bryta sig in genom oskyddade ingångar eller t.o.m ha tillgång till avancerad teknisk utrustning, som kan invalidisera larmsystemet. 2 Systemet stängs ned utan tillförd ström och om backup batteriet tar slut. 3 Sirenen kanske inte larmar boende i området, om sirenen är installerad på ett opassande ställe. 4 Telefonlinjen eller GSM nätverket kan av olika orsaker vara nere och obrukbart, vilket kan göra att larmsystemet inte alarmerar. 5 Opassande installation av sensorer. Om t.ex. brandsensorn har en felaktigt placering, kan röken inte nå sensorn som då heller inte utlöser larmet. Brandsensorn kan inte registrera brand i andra rum eller på andra etager. 6 Uteblivet underhåll av utrustningen kan förorsaka att larmsystemet inte fungerar korrekt. Testa larmsystemet med jämna mellanrum för att försäkra att det fungerar problemfritt. 60

61 17.4 Hårdvara Målet med detta avsnitt är att göra dig bekant med de olika kretskort som larmsystemet består av Main Board (Moderkort) Moderkortet är larmsystemets hjärna. Här sitter alla enheternas gränssnitt, såsom de kabeldragna zonerna, kabelsirenen, PGM output, AUX ström output, extern siren och telefon gränssnitt. Sabotagekontakt. Trådlös sändare (till trådlösa sirener). Strömkabel kopplad till strömförsörjningsplattan. Högtalarkabel. Sirenkabel. Kabeldragna tillkopplingar, se XXX. Kabeldragna tillkopplingar, se XXX. LCD-skärm kabel. Hylsa för manuell nollställning av koder. 61

62 Strömförsörjningsplattan Förser både moderkortet och GSM modulen med ström. Kabel moderkortet. Förser moderkortet med ström. Kabel GSM modul. Förser GSM modulen med ström. Backup batteri Anslutning backup batteri Strömanslutning GSM modul Gör det möjligt för larmsystemet att ringa och skicka SMS över GSM nätet. Det måste sättas i ett SIM kort i larmpanelen samt ha AC och DC ström ansluten. Strömanslutningskabel SIM kortshållare GSM Modul 62

63 17.5 Larmsystemets fabriksinställningar Indstillingspunkt Parameter Fabriksindstilling Masterkod 4-6 siffror 0808 Installationskod 4-6 siffror 1234 Nödkod 4-6 siffror 0809 Zone bypass - Kabeldragna zoner 21&22 SMS avsändning - Endast för alarm Auto aktivering/inaktivering - AV Sirenbekräftelse - AV Audio volume - Volume 3 Exit fördröjning sek. 100 sek. Entry fördröjning sek. 100 sek. Zone type - Zone 1-16/31-46: panik, entry/exit Siren - PÅ Kimezone - AV Inbyggd siren - PÅ Kabeldragen siren - PÅ Trådlös siren - PÅ Sirenavbrott 0-30 minutter 10 minuter Övervakning av trådlösa zoner - AV Övervakningsintervall 1-99 timer 24 timmar CMS-händelse - Alla PÅ SMS-händelse - Alla PÅ Panel ID Tlf. Förb. övervakning - PÅ Peridodiskt test - Skickar inte Första installationstest - 30 minuter Uppringningsförsök 1-30 forsøg 7 gånger Antal uppringningar 0-9 gange 6 gånger SMS tjänst - PÅ SMS bekräftelse - PÅ Supp. Entry fördröjning - PÅ PGM utlösera - Inte i bruk PGM cut-off sek. 50 sek. Zone trouble - PÅ CMS samarbete - AV Load password Load gränssnitt - PSTN Load tillåtelse - Närsomhelst Strömsviktsfördröjning minutter 30 minuter Fördröjning vid tapp av tlf. förb sek. 30 sek. 63

64 17.6 Menystruktur 64

65 65
