BRUKSANVISNING LH 1200S SPRUTMONITOR MED DELBREDDSFUNKTION

Transkript

1 BRUKSANVISNING FÖR LH 1200S SPRUTMONITOR MED DELBREDDSFUNKTION Vejl. Nr S, Version 2.00 A AGROTECH AB Lilla Östergatan 33, YSTAD Sverige Tel +46 (0) Fax +46 (0) Internet:

2 2 LH AGRO

3 Innehållsförteckning FÖRORD...5 ALLMÄNT...6 GÖDNINGSSPRIDARE...6 SÅMASKINER...7 SYSTEMBESKRIVNING STANDARDSATS SPECIALSATS...9 MONITOR...10 KONTAKTFÖRBINDELSE...10 PRIMÄRA FUNKTIONER...11 TIDTAGNING...11 HASTIGHET...11 AREALMÄTARE...12 DOSERING SPRUTVÄTSKA...13 DELBREDDSFUNKTION...13 FÖRBRUK SPRUTVÄTSKA L/MIN...14 FÖRBRUK SPRUTVÄTSKA LITER...14 SEKUNDÄRA FUNKTIONER, GÖDNINGSSPRIDARE...15 VARVTALSVISNING PÅ TALLRIKSSPRIDARE...15 SPRIDARE MED KNASTERVALSUTMATNING...15 SEKUNDÄRA FUNKTIONER, SÅMASKIN...16 VARVTALSVISNING PÅ SÅVALSAR...16 MÄNGDMÄTNING PÅ SÅMASKIN...16 SEKUNDÄRA FUNKTIONER, FLYTGÖDSELSPRIDARE...17 SEKUNDÄRA FUNKTIONER, BALPRESS...18 SEKUNDÄRA FUNKTIONER, AVSTÅNDSMÄTNING...18 PROGRAMMERING...19 KALIBRERING AV HASTIGHET...19 AUTOMATISK HASTIGHETSKALIBRERING:...19 MANUELL UTRÄKNING AV HJULOMKRETS:...20 PROGRAMMERING AV ARBETSBREDD OCH DELBREDDER : PROGRAMMERING AV TOTAL ARBETSBREDD : PROGRAMMERING AV DELBREDDER...20 MÄNGDKORREKTION...21 KALIBRERING AV FLÖDESMÄTARE...22 KALIBRERING AV MÄNGDMÄTNING...23 LH AGRO 3

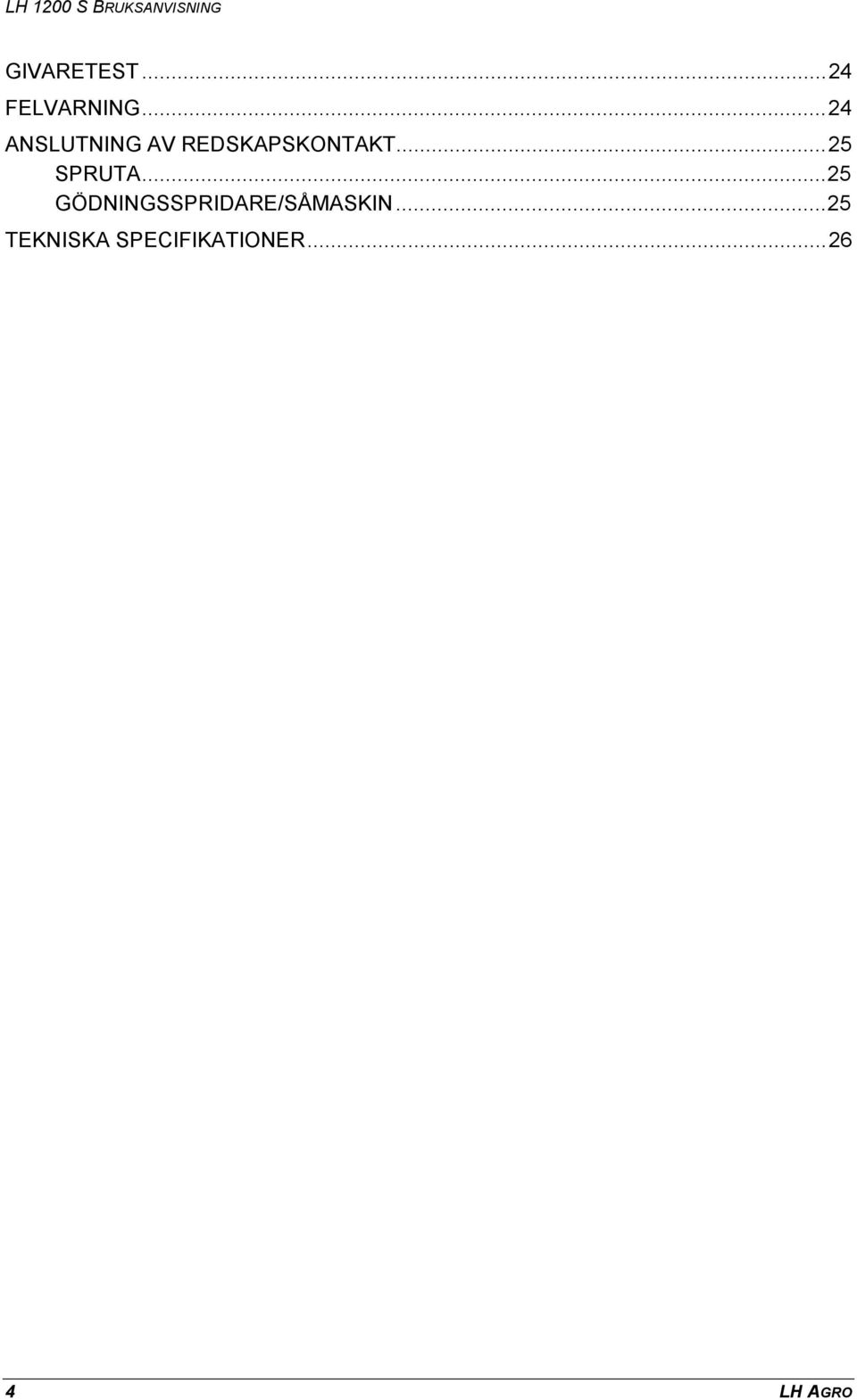

4 GIVARETEST...24 FELVARNING...24 ANSLUTNING AV REDSKAPSKONTAKT...25 SPRUTA...25 GÖDNINGSSPRIDARE/SÅMASKIN...25 TEKNISKA SPECIFIKATIONER LH AGRO

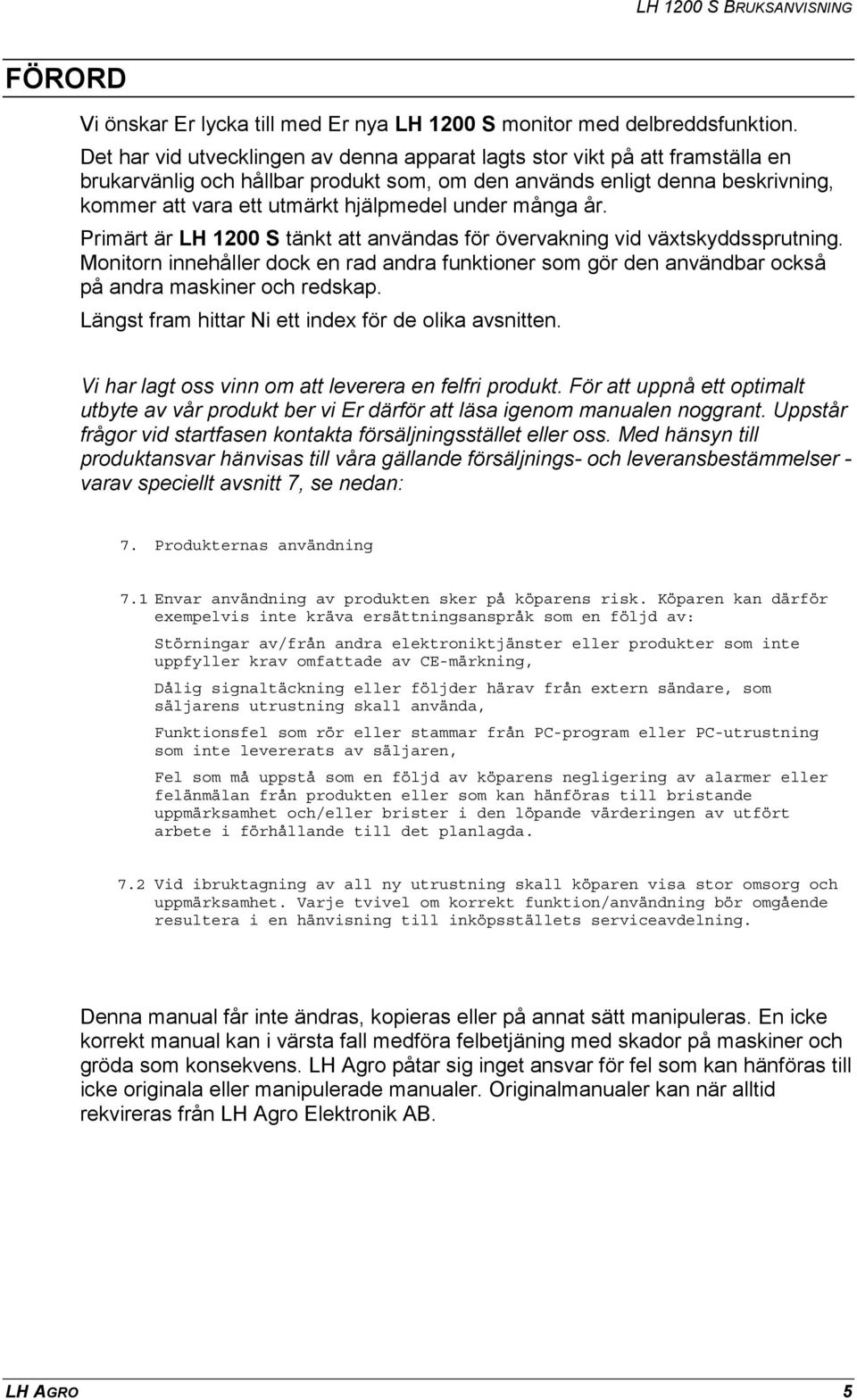

5 FÖRORD Vi önskar Er lycka till med Er nya LH 1200 S monitor med delbreddsfunktion. Det har vid utvecklingen av denna apparat lagts stor vikt på att framställa en brukarvänlig och hållbar produkt som, om den används enligt denna beskrivning, kommer att vara ett utmärkt hjälpmedel under många år. Primärt är LH 1200 S tänkt att användas för övervakning vid växtskyddssprutning. Monitorn innehåller dock en rad andra funktioner som gör den användbar också på andra maskiner och redskap. Längst fram hittar Ni ett index för de olika avsnitten. Vi har lagt oss vinn om att leverera en felfri produkt. För att uppnå ett optimalt utbyte av vår produkt ber vi Er därför att läsa igenom manualen noggrant. Uppstår frågor vid startfasen kontakta försäljningsstället eller oss. Med hänsyn till produktansvar hänvisas till våra gällande försäljnings- och leveransbestämmelser - varav speciellt avsnitt 7, se nedan: 7. Produkternas användning 7.1 Envar användning av produkten sker på köparens risk. Köparen kan därför exempelvis inte kräva ersättningsanspråk som en följd av: Störningar av/från andra elektroniktjänster eller produkter som inte uppfyller krav omfattade av CE-märkning, Dålig signaltäckning eller följder härav från extern sändare, som säljarens utrustning skall använda, Funktionsfel som rör eller stammar från PC-program eller PC-utrustning som inte levererats av säljaren, Fel som må uppstå som en följd av köparens negligering av alarmer eller felänmälan från produkten eller som kan hänföras till bristande uppmärksamhet och/eller brister i den löpande värderingen av utfört arbete i förhållande till det planlagda. 7.2 Vid ibruktagning av all ny utrustning skall köparen visa stor omsorg och uppmärksamhet. Varje tvivel om korrekt funktion/användning bör omgående resultera i en hänvisning till inköpsställets serviceavdelning. Denna manual får inte ändras, kopieras eller på annat sätt manipuleras. En icke korrekt manual kan i värsta fall medföra felbetjäning med skador på maskiner och gröda som konsekvens. LH Agro påtar sig inget ansvar för fel som kan hänföras till icke originala eller manipulerade manualer. Originalmanualer kan när alltid rekvireras från LH Agro Elektronik AB. LH AGRO 5

6 ALLMÄNT LH 1200 S är i första hand utformad att användas tillsammans med sprutor. Följande funktioner är därför direkt valbara på monitorns tastatur: 1. TIDTAGNING 2. HASTIGHET 3. AREALMÄTNING ( DEL- OCH TOTAL ) 4. DOSERING AV VÄTSKA 5. VÄTSKEFÖRBRUK PER MINUT 6. VÄTSKEFÖRBRUK TOTALT Genom att programmera om några värden ( parametrar ) kan andra funktioner på andra redskap avläsas. De sekundära funktionerna är följande:! AVSTÅNDSMÄTNING I METER! VARVTAL! DOSERING AV GÖDNING OCH FLYTGÖDSEL! DOSERING AV UTSÄDE! GÖDNING- OCH GÖDSELFÖRBRUK! UTSÄDESFÖRBRUK! STYCKRÄKNING Dessa funktioner kan sättas samman till följande redskapsrelaterade satser: GÖDNINGSSPRIDARE A: B: TIDTAGNING TIDTAGNING HASTIGHET HASTIGHET AREAL, DEL AREAL, DEL AREAL, TOTAL AREAL, TOTAL VARVTAL DOSERING AV GÖDNING FÖRBRUK AV GÖDNING DOSERING och FÖRBRUK av gödning kan endast avläsas på spridaretyper med knastervalsar. 6 LH AGRO

7 SÅMASKINER A: B: TIDTAGNING TIDTAGNING HASTIGHET HASTIGHET AREAL, DEL AREAL, DEL AREAL, TOTAL AREAL, TOTAL VARVTAL DOSERING AV UTSÄDE FÖRBRUK AV UTSÄDE Av ovannämda exempel framgår att de grundläggande funktionerna TID, HASTIGHET och AREAL alltid finns till hands, och de sekundära funktionerna väljs till dessa efter behov. Som en extra funktion kan LH 1200 S mäta avstånd i meter. Denna funktion kräver en annan programmering och kan därför bara användas ensam. Alla andra funktioner visar fel eller är ur funktion när avståndsmätning valts. Visning av delbredder sker via skiftes visning mellan vald funktion och status på rampsektionerna. Visningen skiftar kortvarigt till rampvisning varannan sekund. När arealmätningen stoppats visas i hastighetsfunktionen ett r längst till vänster i display. LH 1200 S är försedd med ett testprogram för anslutna givare. Hur dessa testas beskrivs i avsnittet TEST AV GIVARE sid 24. LH AGRO 7

8 SYSTEMBESKRIVNING LH 1200 S har två olika monteringssatser. Skillnaden mellan satserna ligger i flexibilitet och utbyggnadsmöjligheter. Standardsatsen (LH.nr ) är att föredra i de fall monitorn skall användas till bara ett redskap, och det därför inte finns behov för skifte mellan olika givare. Specialsatsen (LH.nr ) är att föredra om monitorn skall användas till flera redskap. I denna sats finns möjlighet att välja mellan olika givare placerade på traktor eller redskap, via 3 omkopplare placerade på förbindelseterminalen. De två satserna visas här schematiskt: STANDARDSATS Pos. LH Nr. Beskrivning LH 1200S apparat Förbindelseterminal standard Förbindelsekabel till LH 1200S Redskapskontakt, hondel Arealbrytare Hjulgivare Elkabel Redskapskontakt, handel Kabel till Redskapskontakt (5 x 0,5 mm) 8 LH AGRO

9 SPECIALSATS Pos. LH Nr. Beskrivning LH 1200S apparat Förbindelseterminal, special Förbindelsekabel till LH 1200S Redskapskontakt, hondel Arealbrytare Hjulgivare Elkabel PTO-givare Redskapskontakt, handel Kabel till Redskapskontakt (5 x 0,5 mm) Beslag till redskapskontakt Utöver anförda huvudbeståndsdelar levereras naturligtvis skruvar, beslag, magneter etc. med satserna. LH AGRO 9

10 MONITOR Pos. Funktion Pos. Funktion 1 Tidtagning 7 Kalibreringsknapp för flödesmätare 2 Hastighet 8 Programmering av flödestal 3 Areal, del- och total 9 Programmering av arbetsbredd 4 Dosering 10 Programmering av hjulomkrets 5 Förbruk per min. 11 Nollställningstangent/siffertangent 0 6 Litermätare 12 4-siffrig belyst lcd display KONTAKTFÖRBINDELSE Pos. Beskrivning 1 0 Volt (Vit) Volt (Brun) 3 Arealbrytaresignal (Grön) 4 Hjulsignal (Gul) 5 Flödes/PTO-signal (Grå) LH AGRO

11 PRIMÄRA FUNKTIONER TIDTAGNING TIDSFÖRBRUK I TIMMAR OCH MINUTER Vid tryck på denna tangent visas förbrukad tid i timmar och minuter. (Max 99 tim och 59 min). Tidmätaren kan startas och stoppas vid upprepade tryck. Blinkande kolon betyder att tidmätaren är på. Konstant kolon betyder att tidmätaren är av. Tidmätaren kan nollställas genom att trycka på knappen i min 3 sek HASTIGHET KILOMETER PER TIMME Denna tangent visar hastighet med en decimal. När monitorn tänds intas automatiskt funktionen KMH. I denna funktion indikeras också stopp av arealmätning med ett r längst till vänster på display. OBS! Denna indikering visas bara under hastighet. Hastigheten nollställs från display ca 8 sek efter stopp. Kom ihåg att välja den riktiga hjulgivaren och tillhörande programmeringsvärde, om förbindelseterminal med omkopplare monterats. LH AGRO 11

12 AREALMÄTARE I LH 1200 S finns både del-och totalarealmätarna under samma tangent. Första trycket ger delareal, eftersom denna mätare oftast önskas avläst. Aktiveras tangenten i mer än 3 sek kommer total areal fram. AREALMÄTARE DEL Med ett kort tryck på denna funktion visar trip-mätaren bearbetad areal i ha med 2 decimaler. Från 100 ha med 1 decimal. Vid 999,9 ha nollställs den automatiskt. Kom ihåg att välja den riktiga arealbrytaren, om förbindelseterminal med omkopplare monterats. OBS! Tangenten har en annan funktion om värdena 8888 eller 9999 programmerats i arbetsbredd. Trip-arealmätaren nollställs genom att trycka på denna tangent i min 3 sek. AREALMÄTARE TOTAL Vid tryck i min 3 sek på denna funktion skiftar arealmätaren över till totalt bearbetad areal. Denna visas med 1 decimal. Från 1000 ha utan någon decimal. Överskrids 9999 ha nollställs den automatiskt. Funktionen används för summering av t.ex. vecko-, månads- eller årsresultat. Vid ett andra tryck på tangenten återkommer delarealregistret. En nollställning av trip-arealmätaren påverkar inte totalarealmätaren. OBS! Tangenten har en annan funktion om värdena 8888 eller 9999 programmerats i arbetsbredd. Total-arealmätaren nollställs genom att trycka på denna tangent i min 3 sek. 12 LH AGRO

13 DOSERING SPRUTVÄTSKA DOSERING Vid tryck på denna funktion visas den aktuella doseringen i liter per hektar. Uträkningarna är baserade på genomströmning och hastighet. Det är därför nödvändigt att både köra och spruta för att få visning här. OBS! En förutsättning för en korrekt l/ha visning är att flödesmätaren är kalibrerad. (Se sid 22) Kom ihåg att välja flödesmätare och programmera flödestalet, om förbindelseterminal med omkopplare monterats. OBS! Tangenten har en annan funktion om värdet 9999 programmerats som flödestal. DELBREDDSFUNKTION Om någon av rampsektionerna slås ifrån kommer visningen i denna funktion att skifta mellan att visa dosering och vilka rampsektioner som är aktiva. De aktiva sektionerna visas kortvarigt varannan sekund. Visningen betyder att sektionerna 3,4,5 och 6 är öppna. LH 1200 S tillåter bara att sektionerna stängs i ordningsföljd från endera sidan (eller från båda sidor). Det går inte att stänga en sektion mitt på rampen. Sektionerna slås till och från på siffertangenterna. Dessa har en dubbelfunktion (s.k. toggle). Det betyder att vid ett första tryck på t.ex. sektion 1 slås delen från, och vid nästa tryck slås delen till. Exempel: Om vi utgår från ovan visade exempel (6-sekt spruta), där sektion 1 och 2 är frånslagna och 3-6 öppna är följande möjligt:! Genom att trycka på siffertangent 2 slås sektion 2 till.! Det går också att slå ifrån sektionerna 3 och 6 genom att aktivera tangenterna 3 och 6. Om arealbrytaren aktiveras (sprutan stängs), återgår LH 1200 S automatiskt till full arbetsbredd. Sektionernas bredd kan programmeras enskilt. Se vidare avsnittet sid 20. Delbreddsfunktionen (om inte full bredd valts) visas oavsett vilken av funktionstangenterna (de vita) som valts. LH AGRO 13

14 FÖRBRUK SPRUTVÄTSKA L/MIN LITER PER MINUT Denna tangent visar förbruket per minut genom flödesmätaren. OBS! En förutsättning för en korrekt visning är att flödesmätaren är kalibrerad. (Se sid 22) Kom ihåg att välja flödesmätare och tillhörande programmeringsvärde, om förbindelseterminal med omkopplare monterats. FÖRBRUK SPRUTVÄTSKA LITER LITERMÄTARE Vid tryck på denna tangent visas det totala literförbruket i hela liter, sedan senaste nollställning. OBS! Tangenten har en annan funktion om talet 9999 programmerats som flödestal. 14 LH AGRO

15 SEKUNDÄRA FUNKTIONER, GÖDNINGSSPRIDARE På gödningsspridare finns två olika funktionsätt beroende på typen av spridare. Som tidigare nämts finns alltid TID, HASTIGHET och AREAL tillhands och de har samma betjäning som beskrivs under PRIMÄRA FUNKTIONER. VARVTALSVISNING PÅ TALLRIKSSPRIDARE Genom att programmera flödestalet 9999 väljs ett annat program i LH 1200 S. Detta program kan bl. a visa varv/min bakom L/HA tangenten. PROGRAMMERING: Tryck i visad ordningsföljd. VARV/MIN, RPM OBS! Med denna programmering försvinner funktionerna L/HA och L. SPRIDARE MED KNASTERVALSUTMATNING På denna typ av spridare finns möjlighet till en flödesmätning med hjälp av en specialgivare på utmatningsaxeln. Denna givare lämnar 100 pulser/varv (best.nr ). Kalibreringstalet för givaren får man under den normala vridprovsproceduren. Följande funktioner finns då också tillhands: PROGRAMMERING: XXXX är kalibreringstalet i gram med 2 decimaler. 8,92 gram skall programmeras som 892. Avläsningen blir härefter i kg. GÖDNINGSGIVA PER HEKTAR GÖDNINGSFÖRBRUK PER MINUT GÖDNINGSFÖRBRUK TOTALT OBS! Det är en förutsättning för alla tre funktionerna att givaren är kalibrerad. LH AGRO 15

16 SEKUNDÄRA FUNKTIONER, SÅMASKIN På såmaskinen kan samma funktioner som på gödningsspridaren uppnås. Funktionerna kräver samma givare och de finns under samma tangenter. VARVTALSVISNING PÅ SÅVALSAR Genom att programmera flödestalet 9999 väljs ett annat program i LH 1200 S. Detta program kan bl. a visa varv/min bakom L/HA tangenten. Såvalsen kan ibland rotera för långsamt för en vanlig varvtalsgivare. Använd en givare som ger minst 12 pulser/varv (best.nr mm axel, mm axel). PROGRAMMERING: Tryck i visad ordningsföljd. VARV/MIN, RPM OBS! Med denna programmering försvinner funktionerna L/HA och L. MÄNGDMÄTNING PÅ SÅMASKIN På såmaskiner finns möjlighet till en flödesmätning med hjälp av en specialgivare på utmatningsaxeln. Denna givare lämnar 100 pulser/varv (best.nr ). Kalibreringstalet för givaren får man under den normala vridprovsproceduren. Följande funktioner finns då också tillhands: PROGRAMMERING: XXXX är kalibreringstalet i gram med 2 decimaler. 8,92 gram skall programmeras som 892. Avläsningen blir härefter i kg. UTSÄDESGIVA PER HEKTAR UTSÄDESFÖRBRUK PER MINUT UTSÄDESFÖRBRUK TOTALT OBS! Det är en förutsättning för alla tre funktionerna att givaren är kalibrerad. 16 LH AGRO

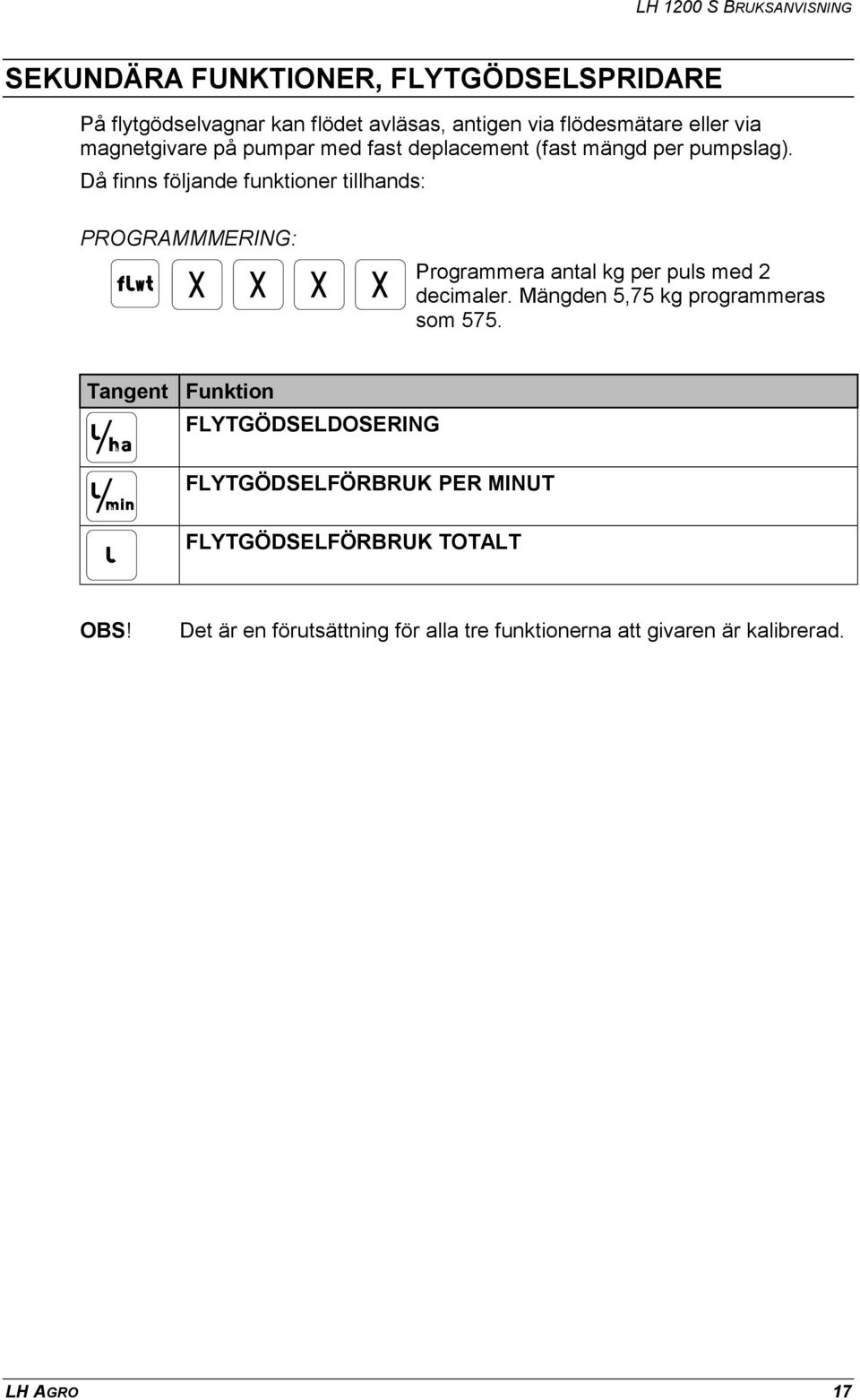

17 SEKUNDÄRA FUNKTIONER, FLYTGÖDSELSPRIDARE På flytgödselvagnar kan flödet avläsas, antigen via flödesmätare eller via magnetgivare på pumpar med fast deplacement (fast mängd per pumpslag). Då finns följande funktioner tillhands: PROGRAMMMERING: Programmera antal kg per puls med 2 decimaler. Mängden 5,75 kg programmeras som 575. FLYTGÖDSELDOSERING FLYTGÖDSELFÖRBRUK PER MINUT FLYTGÖDSELFÖRBRUK TOTALT OBS! Det är en förutsättning för alla tre funktionerna att givaren är kalibrerad. LH AGRO 17

18 SEKUNDÄRA FUNKTIONER, BALPRESS På balpressar finns möjlighet till balräkning. Programmer ett flödestal på 9999 och avläs antal balar under L-tangenten. PROGRAMMERING: Tryck i visad ordningsföljd. ANTAL STYCK OBS! Med denna programmering försvinner funktionerna L/HA och L. SEKUNDÄRA FUNKTIONER, AVSTÅNDSMÄTNING Denna funktion kan endast användas ensam. När koden för avstånd programmeras, kommer alla andra funktioner i viloläge. PROGRAMMERING: Tryck i visad ordningsföljd. AVSTÅND I METER Max avstånd är 9999 meter. Därefter startar räkneverket åter på LH AGRO

19 PROGRAMMERING KALIBRERING AV HASTIGHET HJULOMKRETS Här programmeras omkretsen på det hjul varpå hastighetsgivaren monterats. Finns flera magneter monterade skall omkretsen divideras med antal magneter före programmering. Beroende på typ av traktor kan hastighetssignalen komma från en givare inbyggd i traktorns transmission, från en givare monterad vid kardanen, eller en givare monterad vid ett av hjulen. LH 1200 S är försedd med en automatisk hastighetskalibrering som skall användas vid inbyggnads- och kardangivare. Den kan också användas med vanlig hjulgivare, om hjulomkretsen dividerat med antal hjulmagneter inte överstiger 100 cm. Vi rekommenderar att alltid montera så många magneter i hjulet att programmeringsvärdet inte överstiger 100 cm. AUTOMATISK HASTIGHETSKALIBRERING: 1. Mät upp en 100 m sträcka och kör fram till start -märket. 2. Tryck kort på HJULOMKRETS. Tryck på tangenten igen tills AUTO skrivs i display. Tryck en tredje gång på HJULOMKRETS-tangenten. LH 1200 S visar 0 och är klar för den automatiska hastighetskalibreringen. 3. Kör 100 m sträckan och stanna exakt vid stopp -märket. Under körningen räknar LH 1200 S pulserna från hastighetsgivaren. 4. Har monitorn fått pulser nog ( över 100 ), beräknas avståndet mellan två magnetimpulser genom att trycka på HJULOMKRETS. Det beräknade värdet visas i display. Om monitorn inte mottagit över 100 pulser under 100 m, kan en av följande 2 möjligheter användas: a: Manuell uträkning av hjulomkretsen enl nedan b: Montering av ytterligare magneter för att erhålla fler pulser per 100 m. OBS! Det är mycket viktigt att det inbördes avståndet mellan magneterna är lika stort, annars kommer hastighetsvisningen att bläddra. LH AGRO 19

20 MANUELL UTRÄKNING AV HJULOMKRETS: 1. Gör en markering på marken och på motsvarande ställe på däcket. 2. Låt hjulet rulla 10 varv. 3. Gör en ny markering på marken där hjulet stannat. 4. Mät avståndet mellan de två markeringarna. Avståndet divideras med antalet hjulvarv ( 10 ), och resultatet är den effektiva hjulomkretsen. 5. Dividera hjulomkretsen med antalet monterade magneter, och programmera denna i cm med en decimal. Max värde som kan programmeras är 300 cm. PROGRAMMERING AV ARBETSBREDD OCH DELBREDDER ARBETSBREDD Denna programmering är indelad i ett huvudvärde - total arbetsbredd - och några undervärden - mängdkorrektion ( likatryck ) ja/nej - samt delbreddernas storlek. Tillvägagångssätt: Eftersom dessa programmeringsvärden är placerade under samma tangent skall man bläddra sig igenom programmeringsvärdena via upprepade tryck på BREDD-tangenten. Total arbetsbredd kan programmeras efter ett kort tryck på tangenten, och om man inte skall arbeta med delbredder, går det att gå ur funktionen här, genom att trycka på någon annan tangent. Önskas möjligheten att arbeta med delbredder aktiveras tangenten igen under 5 sek, tills display skiftar. 1: PROGRAMMERING AV TOTAL ARBETSBREDD Tryck på tangenterna enligt proceduren här intill. XXXX anger aktuell arbetsbredd i hela cm. 2: PROGRAMMERING AV DELBREDDER Tryck kort på tangenten Tryck igen och håll tangenten intryckt i ca 5 sek, tills följande bild visas: 20 LH AGRO

21 MÄNGDKORREKTION Denna bild anger första val under delbreddsprogrammering. Det som skall programmeras nu är inte en delbredd, utan om LH 1200 S beräkningsmässigt skall dra ifrån en litermängd, motsvarande en delbredd när denna stängs. 1 eller 0 kan programmeras. 1 = Tryckutjämningsutrustning finns efter flödesmätaren. Det betyder vätskeretur till tank efter flödesmätaren. 0 = Tryckutjämnings- eller likatrycksutrustning finns ej efter flödesmätaren. Då arealmätningen reduceras vid delbreddsfrånslag är det viktigt att rätt val göres här, i annat fall blir visad dosering felaktig. DELBREDD 1-9 Tryck återigen kort på tangenten Nu visas följande display-bild: Till vänster visas siffran 1. Den anger att delbredd 1 från vänster skall/kan programmeras. Till höger visas 00, om monitorn inte varit programmerad förr, annars visas senast program-merade delvärde. Detta värde är bredden av yttersta sektionen från vänster som skall programmeras i form av antalet munstycken på denna sektion. LH 1200 S förutsätter att munstyckena sitter placerade på 50 cm avstånd. När munstycksantalet är programmerat trycker man på bredd-tangenten igen, och display skiftar över till delbredd nr 2. Upprepa programmeringen enligt ovan. På detta sätt programmeras alla delbredderna en efter en från vänster till höger. LH 1200 S kan arbeta med upp till 9 delbredder. När alla delbredder programmerats, bläddra igenom resterande delbreddsnummer och försäkra Er att de står på 0. Man kommer bara ur programmeringen på detta sätt. LH AGRO 21

22 KALIBRERING AV FLÖDESMÄTARE FLÖDESTALET Här inkodas kalibreringsvärdet (flödestalet) för flödesmätaren. Denna inkodning är nödvändig för beräkning av dosering och literförbruk. Denna knapp står i förbindelse med nästa som används till %-justering av flödestalet. Skall flödestalet ökas tycks en gång %-tangenten, skall det minskas trycks 2 gånger. ett minustecken indikerar ett negativt tal. 1. Inkoda grundflödestalet Håll stilla medan flödesmätaren kalibreras. Risken för felavläsning undviks om sprutan står med samma lutning hela tiden. 3. Fyll sprutan med minst 600 l. (Ju mer ju säkrare). Notera påfylld mängd. 4. Tryck på och därefter på tills litertalet nollställs. 5. Spruta ut minst 500 l. 6. Avläs literåtgång på tanken. Litermätaren visar nu beräknad litermängd. Apparaten visar t.ex. 515 liter men bara 500 liter har sprutats ut. D.v.s. apparaten visar 3 % för mycket. Procentavvikelsen hittas med denna formel: PROCENTAVVIKELSE = känd mängd - monitorvisning x 100 monitorvisning Enligt detta exempel skall flödestalet reduceras med 3 %. Tryck i visad ordningsföljd: Flödesmätaren är nu kalibrerad, och det nya flödestalet står i display. OBS! Flödesmätarens kalibrering bör kontrolleras årligen. Denna kontroll är lätt att utföra, eftersom det efter varje tankfyllning går att jämföra denna med monitorns visning. Om dessa inte stämmer överens, räkna ut den procentuella avvikelsen och upprepa proceduren ovan. 22 LH AGRO

23 KALIBRERING AV MÄNGDMÄTNING LH 1200 S kräver några speciella programmeringar för att kalibreras för mängdmätning på såmaskin och gödningsspridare. Principen i mätningarna är den samma som för vätskeflödesmätaren, nämligen mängd per puls från givaren. Låter man därför LH 1200 S räkna pulser under såmaskinens/gödningsspridares vridprov, och därefter delar vridprovsvikten med antalet pulser, får man ett kalibreringstal. OBS! Det skall understrykas att detta kalibreringstal bör kontrolleras ofta. Om utsädes- eller gödningstyp ändras skall en ny kalibrering genomföras. 1. Gör maskinen helt klar för vrid- eller fältprov. Veva inte på maskinen efter att LH 1200 S gjorts klar för vridprov. 2. Programmera LH 1200 S till antalsräkning. Tryck i visad ordningsföljd: 3. Nollställ eventuellt värde i L-registret. Tryck: tills display tömts. 4. Genomför nu vrid- eller fältprov enligt maskinens manual. 5. Väg provet nogrannt. 6. Avläs antalet uppräknade pulser från pulsgivaren ( L-tangenten ). NYTT KALIBRERINGSTAL= provet i gram x 100 antal pulser från givaren Kalibreringstalet kan också ändras med %-tangenten, enligt samma riktlinjer som för flödestal på sprutan. Om vi antar att monitorn har räknat 3 % för mycket, sker korrigering så här: Tryck i visad ordningsföljd: Varje gång %-tangenten aktiveras skiftar den mellan positiv eller negativ beräkning. Givaren är nu kalibrerad, och det nya kalibreringstalet står i display. LH AGRO 23

24 GIVARETEST Föreligger misstanke om att någon av givarna inte fungerar som den skall, kan hela anläggningen kontrolleras enligt följande : Glöm inte att välja rätt givare om denna möjlighet finns (omkopplingsbox). Tryck i visad ordningsföljd: Följande visas nu i display: POS 1: POS 2: POS 3: Ett F skall blinka när skovelhjulet i flödesmätaren snurrar, alt mängdpulsgivaren aktiveras. Tänk på att aktivera givaren långsamt. så att F verkligen tänds och släcks. Ett fast F betyder kortslutning, antigen i flödesmätaren eller i kabelnätet. Ett r skall lysa fast när arealbrytaren aktiveras. OBS! r visas när arealmätaren är stoppad. Ett H skall blinka när hjulgivaren aktiveras. FELVARNING LH 1200 S har som säkerhet mot borttappade data en automatisk backup-funktion inbyggd. Följande felindikation visas: Denna varning kommer automatiskt om spänningen till monitorn faller ner under 9,5 V. Kontrollera i dessa fall strömförsörjningen till monitorn. ( Både + och - ). 24 LH AGRO

25 ANSLUTNING AV REDSKAPSKONTAKT SPRUTA Givare Ledningsfärg Pol nr. i kontakt Blå (0V) 5 Flödesmätare Brun (signal) 2 Svart (+12V) 6 Hjulgivare Blå (signal) 4 Brun (0V) 5 Arealbrytare Blå (signal) 7 Brun (0V) 5 GÖDNINGSSPRIDARE/SÅMASKIN Givare Ledningsfärg Pol nr. i kontakt Blå (+12V) 6 Pulsgivare Brun (0V) 5 Svart (signal) 2 Hjulgivare Blå (signal) 4 Brun (0V) 5 Arealbrytare Blå (signal) 7 Brun (0V) 5 LH AGRO 25

26 TEKNISKA SPECIFIKATIONER Betjäning: Dammtätt membrantastatur med 20 tangenter Avläsning: 4-siffrig LCD-display med bakgrundsljus Hölje: Svartanodiserad aluminiumprofil Allmänt: Singel chip microprocessor Automatisk lagring av programmerade och uppmätta värden Tidsobegränsat minne utan batteri-backup Ingångar: Spänning: 12 Volt skyddad mot felpolarisering Givareingångar: 3 st intern 10 kohm pull-up till spänning ( 12 V ). Pulsnivå LO < 0,9 V Pulsnivå HI > 5,0 V Fmax genom störningsfilter (Vid 50 % dutycycle och 12 V spänning). Hjul- och arealgivare : 200 Hz Flödesmätare/Mängdmätare : 400 Hz Driftsspänning: 10,8-16,0 Volt DC. Felanmälan vid 9,7 Volt DC. Strömförbruk: 300 ma Säkring: Finsäkring 5x20 mm 0,63 A snabb 26 LH AGRO
