3 FÖRORD Välkommen till många timmars samarbete med Er nya LH 5000 multifunktionsdator för traktor och redskap. Vi rekommenderar att Ni min. läser igenom den allmänna betjäningen i denna vägledning, innan Ni börjar nyttja datorn. Vi har gjort vårt bästa för att göra manualen så läsvänlig som möjligt, och således har vi försökt undvika datortermer i största möjliga mån. Läs först de allmänna avsnitten 1 och 2, ta sedan med manualen upp i förarsätet, slå till tändningen och bläddra med manualen som referens igenom de spännande möjligheterna som Er LH 5000 ger Er. Ett råd: lär Er ett program: T.ex. för det redskap som just ska användas för när Ni satt Er in i det första programmet, så kan Ni också använda alla de andra programmen, tack vare LH 5000-datorns logiska och strukturerade menyhantering. Låt Er inte förvillas av de skiftande bilderna och texterna på skärmen de blir snart en självklarhet. Ge Er tid! Undvik att använda för många funktioner i början, t.ex. alarm. Det kan alltid göras senare. En LH 5000 är inte bara en Det sker ständigt nya förbättringar och utvecklingar. Er datorversion visas längst ner på skärmen varje gång Ni startar datorn. Använd alltid denna referens när/om Ni behöver kontakta Ert köpställe eller LH Agro. Ni är alltid varmt välkommen med frågor, förslag m.m. såväl beträffande Er LH 5000 som det övriga breda sortiment av maskinutrustningar som finns och som utvecklas i nära samarbete med ledande maskinproducenter. Denna manual är uppbyggd så att många av det funktioner som är liknande för de olika redskapen finns samlade under avsnitt 1 och 2, t.ex. hastighetskalibrering och uppdragsfunktionen. LH 5000 Version 4.14

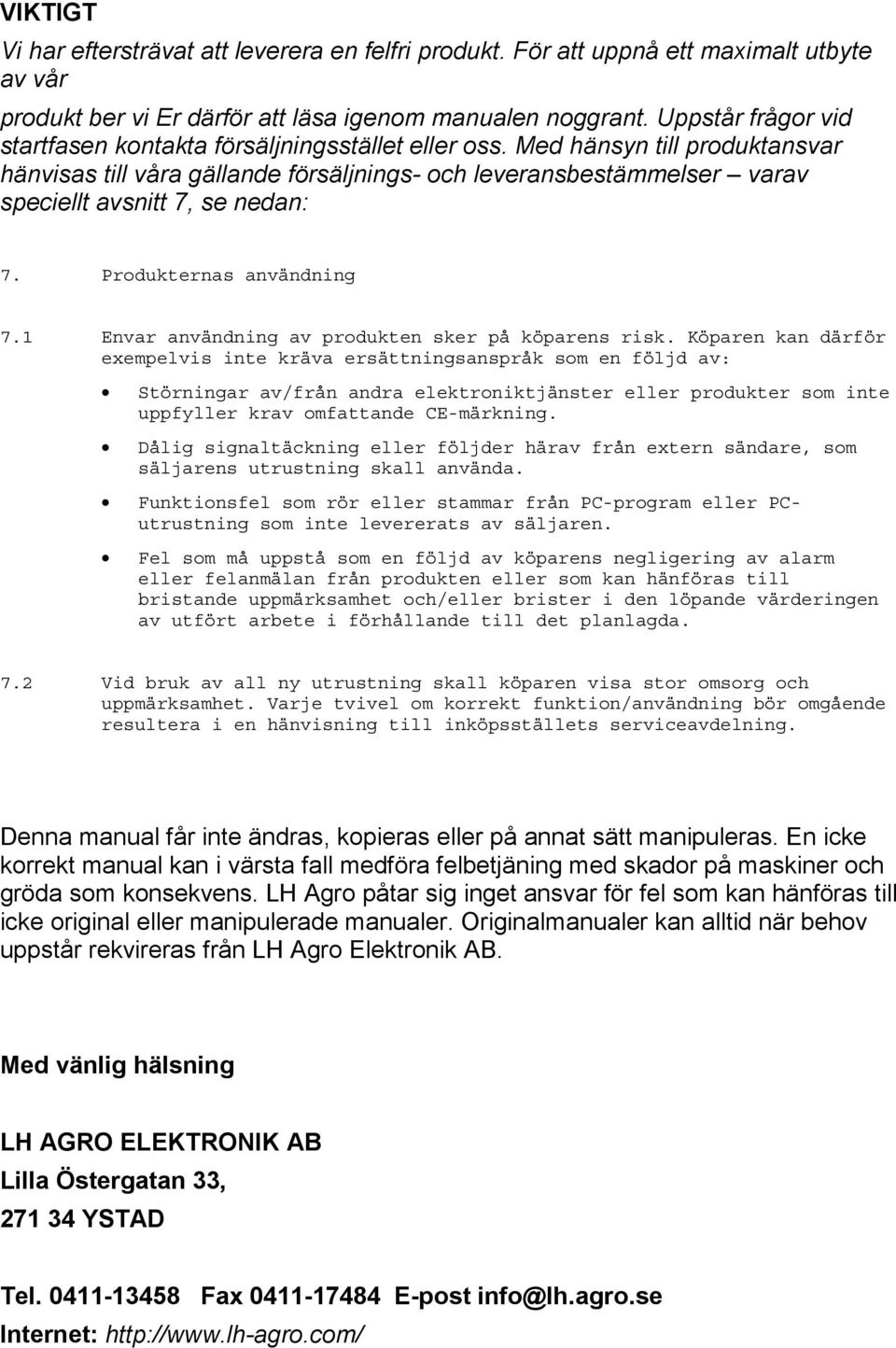

4 VIKTIGT Vi har eftersträvat att leverera en felfri produkt. För att uppnå ett maximalt utbyte av vår produkt ber vi Er därför att läsa igenom manualen noggrant. Uppstår frågor vid startfasen kontakta försäljningsstället eller oss. Med hänsyn till produktansvar hänvisas till våra gällande försäljnings- och leveransbestämmelser varav speciellt avsnitt 7, se nedan: 7. Produkternas användning 7.1 Envar användning av produkten sker på köparens risk. Köparen kan därför exempelvis inte kräva ersättningsanspråk som en följd av: Störningar av/från andra elektroniktjänster eller produkter som inte uppfyller krav omfattande CE-märkning. Dålig signaltäckning eller följder härav från extern sändare, som säljarens utrustning skall använda. Funktionsfel som rör eller stammar från PC-program eller PCutrustning som inte levererats av säljaren. Fel som må uppstå som en följd av köparens negligering av alarm eller felanmälan från produkten eller som kan hänföras till bristande uppmärksamhet och/eller brister i den löpande värderingen av utfört arbete i förhållande till det planlagda. 7.2 Vid bruk av all ny utrustning skall köparen visa stor omsorg och uppmärksamhet. Varje tvivel om korrekt funktion/användning bör omgående resultera i en hänvisning till inköpsställets serviceavdelning. Denna manual får inte ändras, kopieras eller på annat sätt manipuleras. En icke korrekt manual kan i värsta fall medföra felbetjäning med skador på maskiner och gröda som konsekvens. LH Agro påtar sig inget ansvar för fel som kan hänföras till icke original eller manipulerade manualer. Originalmanualer kan alltid när behov uppstår rekvireras från LH Agro Elektronik AB. Med vänlig hälsning LH AGRO ELEKTRONIK AB Lilla Östergatan 33, YSTAD Tel Fax E-post info@lh.agro.se Internet:

5 Allmänt ALLMÄNT FASTA TANGENTER RETURTANGENT TRAKTOR-INFO KONTRAST MEMORY EXTRA RADERA BAKGRUNDSLJUS SIFFERTASTATUR LH AGRO 1.1

6 ALLMÄNT LH 5000 BRUKSANVISNING ALLMÄNT LH 5000 är speciellt utvecklad efter önskemålet att kunna betjäna alla redskap som normalt används i lantbruket med en monitor och därmed också ett betjäningssätt. Således kan samma monitor, via anslutning av nödvändiga givare, lösa de flesta uppgifterna. LH 5000 menysystem är i princip utformat som en bok, i vilken man kan bläddra fram och tillbaka. Monitorns funktioner är indelade i program. Varje program är skräddarsytt till ett bestämt redskap. De 6 programmen är : Spruta Gödningsspridare Såmaskin Balpress Flytgödseltankvagn Annat redskap De 6 redskapsavsnitten behandlar det program som är speciellt för det valda redskapet. Varje avsnitt är i sin tur uppdelat i underavsnitt. Avsnittet om GENERELLA FUNKTIONER behandlar en beskrivning av monitorns knappsats samt alla de funktioner som kan väljas oavsett vilket redskap som valts. Under avsnittet SYSTEM kan alla ingångar (givare) och utgångar (motorventil, spårkoppling eller dyl.) testas under TEST INPUT och TEST OUTPUT. Under SYSTEM DATA finns speciella inprogrammeringar som användaren inte har tillgång till. Önskat språk väljs under SPRÅK LH 5000 bassats omfattar: Monitor, kopplingsbox, kontakter, hjulgivare, arealbrytare samt nödvändig monteringsutrustning till en traktor. Systemet är förberett för otaliga utbyggnader, men dessa är som regel beroende av traktor- och maskintyp. I LH Agros sortiment finns specialanpassade monteringssatser för de vanligast förekommande fabrikat och typer. Kontakta därför Er återförsäljare eller LH Agro direkt. OBS! Längst back finns instrumentet avbildat, så att det är lättare att följa med i manualen 1.2 LH AGRO

7 LH 5000 BRUKSANVISNING ALLMÄNT FASTA TANGENTER RETURTANGENT Returtangenten används att bläddra tillbaka med. En meny eller sida skiftar per tryck. Den används också för att godkänna statusbilden för inprogrammeringsvärde (se STATUSBILD). TRAKTOR-INFO Denna tangent framkallar ett antal viktiga traktorfunktioner, oavsett vilken funktion som annars är vald. Traktorinformationerna är följande : HASTIGHET HJULSLIRNING DIESELFÖRBRUK/HA KÖREFFEKTIVITET AREAL RESTAREAL Återgå till föregående bild med returtangenten. KONTRAST Med denna tangent kan bildskärmens kontrast (ljus/mörk) ställas in. Detta bidrar till att läsbarheten kan inställas optimalt under olika förhållanden. Vid extrem kyla eller värme kan det förekomma att bildskärmen är helt blank eller helt svart. Kompensera detta med KONTRAST - tangenten. Överst i bild visas ett värde. Normalvärde på kontrast ligger mellan Kontrast inställs på normal genom tryck på C - tangenten LH AGRO 1.3

8 ALLMÄNT LH 5000 BRUKSANVISNING MEMORY Memory eller minnestangenten fungerar som ett bokmärke. Ett tryck på M - knappen memorerar en sida i menysystemet, innan man bläddrar flera sidor bort. Bildskärmen snabbspolar sedan direkt tillbaka till den M - märkta sidan, nästa gång M - tangenten aktiveras. OBS! Memorytangenten fungerar bara i ett redskapsprogram åt gången. EXTRA Denna tangent har olika funktion beroende på redskapsprogram. Håll-tangent på såmaskin ( Låsning av automatiskt markörskifte ) Påfyllnadsprogram för spruta, Start/stopp på gödningsspridaren, m.m. RADERA Radera-tangenten används tillsammans med sifferknapparna vid inprogrammering. Tar bort felaktig programmering. Används också för att nollställa pulsräknarna i TEST - funktionen. BAKGRUNDSLJUS Används att tända och släcka bildskärmens bakgrundsljus. Det kan också göras i KONTRASTfunktionen. SIFFERTASTATUR Används uteslutande vid inprogrammering. 1.4 LH AGRO

9 Generella funktioner GENERELLA FUNKTIONER FUNKTIONSTASTATUR GRUNDMENY STATUSBILD TRAKTORFUNKTIONER AREALFUNKTIONER TIDSFUNKTIONER UPPDRAGSFUNKTION START ID NR AVSLUT UPPDRAG SE UPPDRAG RENSA UPPDRAG UTSKRIFT UPPDRAG SKRIV UT ENSKILT SKRIV UT ALLA UTSKRIFTS UPPDRAG VIA PC ANSLUTNING AV LH 5000 TILL PC INSTALLATION AV HYPERTERMINAL -PROGRAMMET (WINDOWS 9X) REDIGERING AV TEXTFIL I WORDPAD ORDBEHANDLING DATA/RADERA HJULGIVARE HJUL TRAKTOR HJUL REDSKAP RADAR MANUELL KALIBRERING AUTOMATISK KALIBRERING SYSTEM TEST INPUT/OUTPUT TEST INPUT/OUTPUT, SPRUTA TEST INPUT/OUTPUT, GÖDNINGSSPRIDARE TEST INPUT/OUTPUT, SÅMASKIN TEST INPUT/OUTPUT, FLYTGÖDSELSPRIDARE TEST INPUT/OUTPUT, BALPRESS TEST INPUT/OUTPUT, ANNAT REDSKAP DIESEL FLÖDESTAL HASTIGHETSSIMULERING GPS-SYSTEM SYSTEMDATA REDSKAP INFO FELINDIKERINGAR LH AGRO 2.1

10 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING 2.2 LH AGRO

11 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER GENERELLA FUNKTIONER I detta avsnitt berörs de funktioner som alltid kan väljas oavsett vilket redskapsprogram som används. Programmeringsvärdena till dessa funktioner berörs under respektive redskapsprogram, eftersom varje redskap har separata inprogrammeringsvärden. FUNKTIONSTASTATUR Med de 4 FUNKTIONSTANGENTERNA och RETURTANGENTEN kan man bläddra igenom alla monitorns funktioner på ett systematiskt och överskådligt sätt. Var och en av de 4 funktionstangenternas aktuella funktion visas på skärmen omedelbart till vänster om tangenten. Efter ett tryck på någon av tangenterna kan de alla skifta till en ny funktion. ( se nedanstående exempel ). GRUNDMENY Denna bild är den första i menysystemet. Från denna bild görs huvudvalet, val av redskapsprogram. Kommandot utförs genom att flytta det mörka fältet fram över önskat redskap med de 2 funktionerna, PIL UPP eller PIL NER. Tryck härefter på VÄLJ. LH AGRO 2.3

12 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING VIKTIGT! VIKTIGT! VIKTIGT! När LH 5000 är i arbete går det inte att bläddra mellan redskapsprogrammen. I sådana fall kommer alarmtexten PROGRAMSKIFTE EJ TILLÅTEN. Detta för att förhindra att mätningar och styrning kan bli felaktig eller stoppas! Signalerna från givarna måste upphöra i ca 10 sek innan programskifte godkänns av LH STATUSBILD Varje gång ett nytt redskaps DRIFTSMENY väljs eller när man lämnar en programmeringsmeny, visas automatiskt en STATUSBILD. Dessa bilder (2 st) visar alla de viktigaste programmeringsvärdena. Kontrollera och godkänn alla värdena med RETUR knappen innan Ni går vidare. Oavsett vilket redskap som väljs kan följande funktioner väljas. Några av funktionerna som t.ex. areal är naturligtvis beroende av tillhörande programmeringsvärden för gällande redskap. I redskapsprogrammen kan ytterligare funktioner finnas under t.ex. arealfunktioner. Dessa speciella funktioner beskrivs under detta speciella redskap. 2.4 LH AGRO

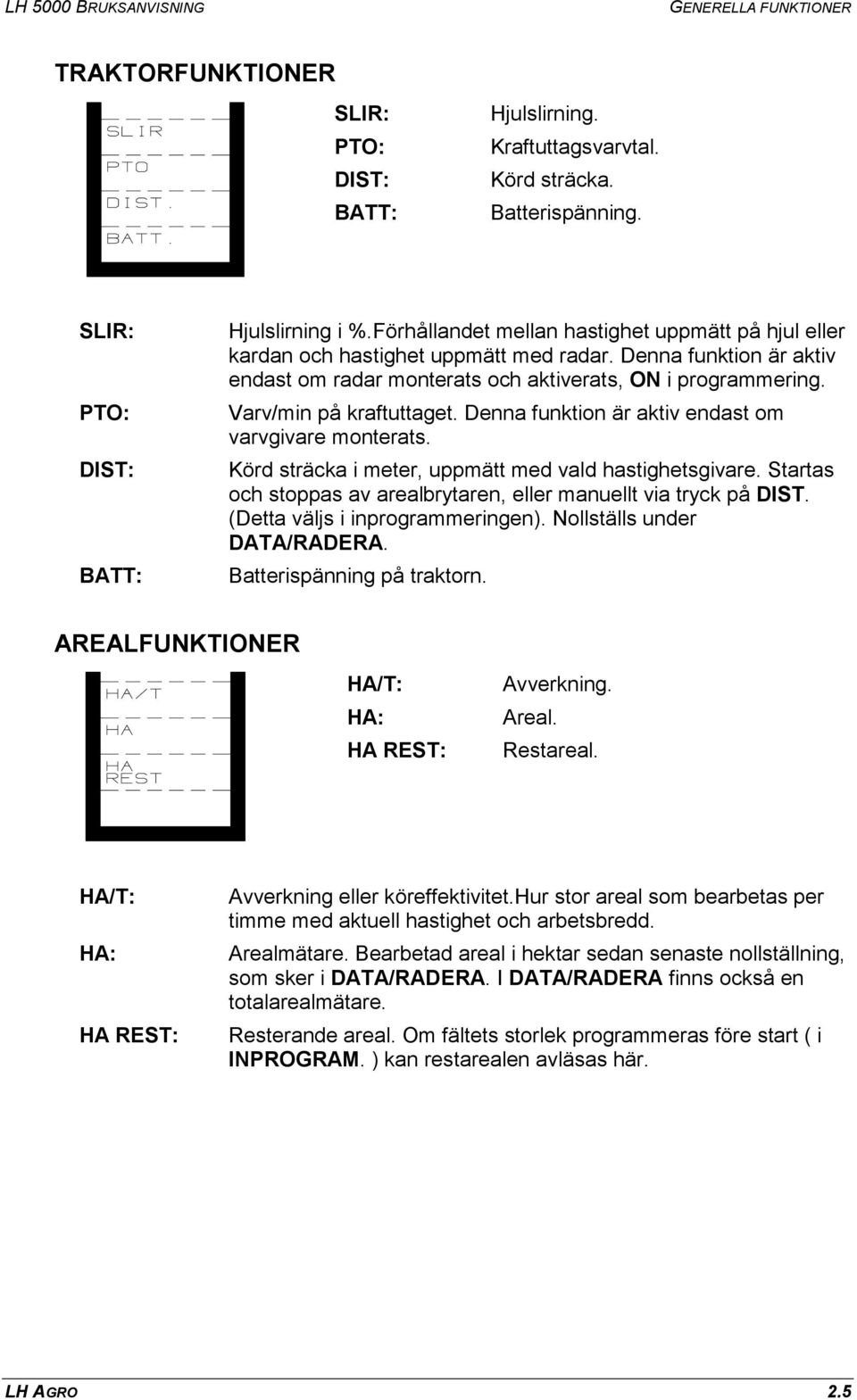

13 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TRAKTORFUNKTIONER SLIR: PTO: DIST: BATT: Hjulslirning. Kraftuttagsvarvtal. Körd sträcka. Batterispänning. SLIR: PTO: DIST: BATT: Hjulslirning i %.Förhållandet mellan hastighet uppmätt på hjul eller kardan och hastighet uppmätt med radar. Denna funktion är aktiv endast om radar monterats och aktiverats, ON i programmering. Varv/min på kraftuttaget. Denna funktion är aktiv endast om varvgivare monterats. Körd sträcka i meter, uppmätt med vald hastighetsgivare. Startas och stoppas av arealbrytaren, eller manuellt via tryck på DIST. (Detta väljs i inprogrammeringen). Nollställs under DATA/RADERA. Batterispänning på traktorn. AREALFUNKTIONER HA/T: HA: HA REST: Avverkning. Areal. Restareal. HA/T: HA: HA REST: Avverkning eller köreffektivitet.hur stor areal som bearbetas per timme med aktuell hastighet och arbetsbredd. Arealmätare. Bearbetad areal i hektar sedan senaste nollställning, som sker i DATA/RADERA. I DATA/RADERA finns också en totalarealmätare. Resterande areal. Om fältets storlek programmeras före start ( i INPROGRAM. ) kan restarealen avläsas här. LH AGRO 2.5

14 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TIDSFUNKTIONER TIDUR: SLUTTID: KLOCKA: DATUM: Arbetstid i timmar och minuter. Färdigtid med aktuell avverkning. Tid i timme:min:sek. År:mån:dag. TIDUR: SLUTTID: KLOCKA: DATUM: Mäter tidsåtgången vid ett bestämt arbete. Tiduret kan startas och stoppas manuellt. Styrs inte av arealbrytaren. Det klockslag arbetet kan förväntas vara klart beräknat på aktuell köreffektivitet och den programmerade restarealen. Tiden visad i timmar:minuter:sekunder. Klockan är ställbar i INPROGRAM. Datum visad i år:månad:dag. Datum är ställbar i INPROGRAM 2.6 LH AGRO

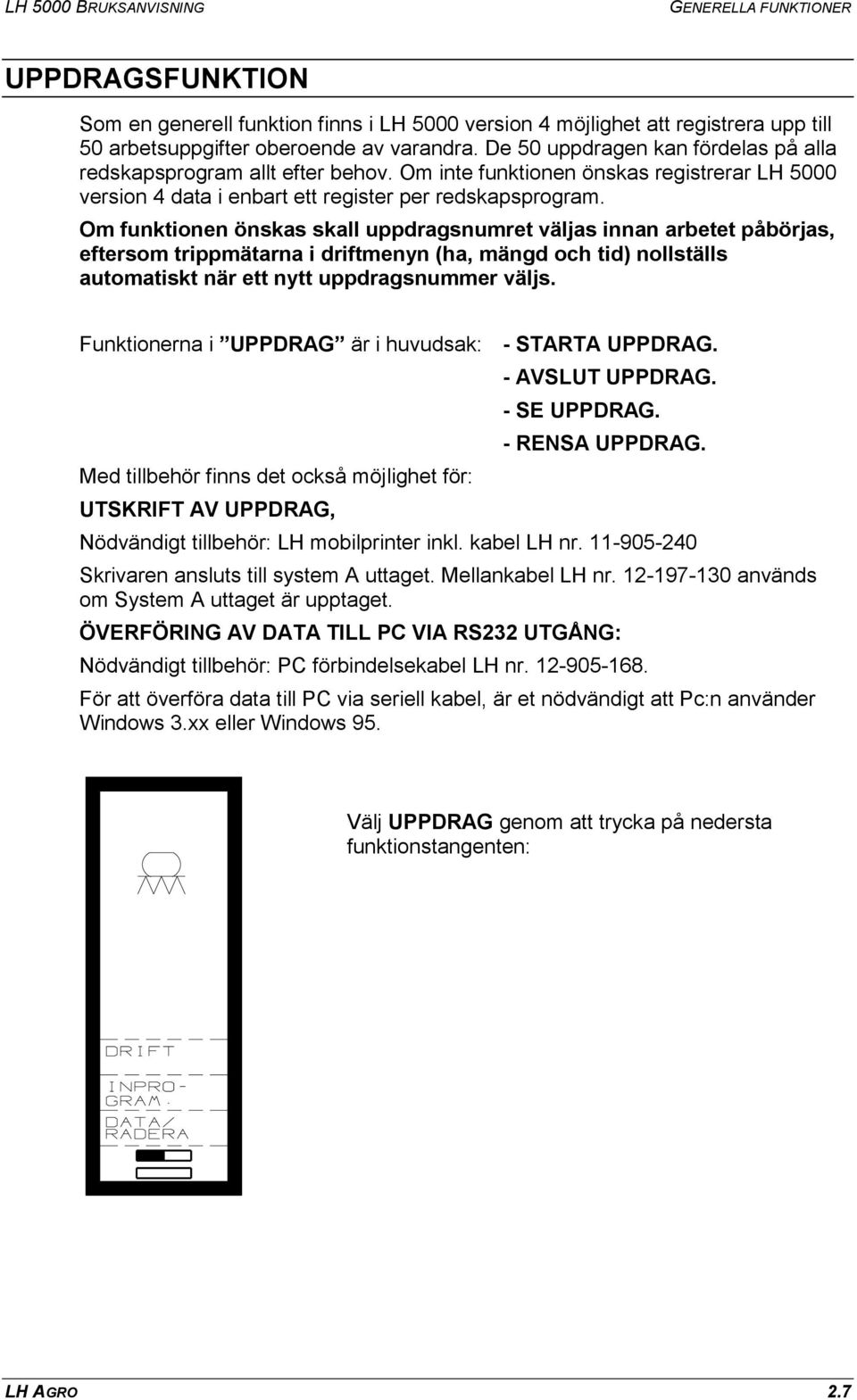

15 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER UPPDRAGSFUNKTION Som en generell funktion finns i LH 5000 version 4 möjlighet att registrera upp till 50 arbetsuppgifter oberoende av varandra. De 50 uppdragen kan fördelas på alla redskapsprogram allt efter behov. Om inte funktionen önskas registrerar LH 5000 version 4 data i enbart ett register per redskapsprogram. Om funktionen önskas skall uppdragsnumret väljas innan arbetet påbörjas, eftersom trippmätarna i driftmenyn (ha, mängd och tid) nollställs automatiskt när ett nytt uppdragsnummer väljs. Funktionerna i UPPDRAG är i huvudsak: - STARTA UPPDRAG. - AVSLUT UPPDRAG. - SE UPPDRAG. - RENSA UPPDRAG. Med tillbehör finns det också möjlighet för: UTSKRIFT AV UPPDRAG, Nödvändigt tillbehör: LH mobilprinter inkl. kabel LH nr Skrivaren ansluts till system A uttaget. Mellankabel LH nr används om System A uttaget är upptaget. ÖVERFÖRING AV DATA TILL PC VIA RS232 UTGÅNG: Nödvändigt tillbehör: PC förbindelsekabel LH nr För att överföra data till PC via seriell kabel, är et nödvändigt att Pc:n använder Windows 3.xx eller Windows 95. Välj UPPDRAG genom att trycka på nedersta funktionstangenten: LH AGRO 2.7

16 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING I första menybilden visas vilket redskapsprogram som används och det antal uppdrag som är startade (halvfylld stapel) samt det antal tomma uppdrag som återstår i minnet (tom stapel) Tryck på STARTA UPPDR. och följande visas: START Man kan nu med PIL UPP/PIL NED samt START välja att antingen öppna ett existerande uppdrag eller starta en helt ny. Om ett existerande uppdrag startas på nytt, fortsätter trippmätarna (ha, mängd och tid) att lägga data till de redan uppmätta. Startas ett nytt uppdrag nollställs eventuellt uppmätta värden från driftmenyn. (Om inte dessa tillhör något uppdrag). Efter START visas följande bild: 2.8 LH AGRO

17 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER ANGE ID NR. AVSLUT UPPDR. SE UPPDR. RENSA UPPDR. Med returtangenten kommer man tillbaka till sprutans huvudmeny. Att ett uppdrag startats indikeras av uppdragssymbolen (fylld stapel) nederst på bildskärmens informationsdel ID NR. Detta kommando gör det möjligt att knappa in ett ID nr. till ett enskilt uppdrag. Kan t.ex. vara fältnummer, ett telefonnummer som identifierar en kund eller ett nummer som identifierar en medarbetare. Det spelar ingen roll när ID nr. knappas in, dock ska uppdraget vara startat. Datorn använder uppdragsnumret som en intern referens, det är därför inte nödvändigt att knappa in något ID nr. om så ej önskas. Inmatningen sker med siffertastaturen. Siffror kan när som helst raderas med C. Med returtangenten kommer man tillbaka till sprutans huvudmeny AVSLUT UPPDRAG Detta kommando avslutar det pågående uppdraget, som när som helst kan öppnas igen så länge det finns kvar i LH 5000-minnet. OBS! Det går inte att lämna ett redskapsprogram så länge ett uppdrag är öppet (ej avslutat). Datorn skriver då följande felmeddelande på skärmen: UPPDRAG ÖPPET - PROGRAMSKIFTE EJ TILLÅTET. Samtidigt visas vilket uppdrag som måste avslutas innan programskifte kan göras. LH AGRO 2.9

18 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING SE UPPDRAG Vid tryck på denna tangent visas följande bild: Markera med PIL UPP/PIL NED det uppdrag som önskas och tryck på SE UPPDR.. Uppdraget kan nu avläsas utan att det startas. Tänk på att alla uppdrag kan avläsas under ett redskap, alltså även de som startats från och hör till andra redskapstyper. RENSA UPPDRAG Markera med PIL UPP/PIL NED det uppdrag som skall raderas och tryck på RADERA. Alla data inlästa under det aktuella uppdragsnumret har nu raderats. Tänk på att alla uppdrag kan raderas under ett redskap, alltså även de som startats från och hör till andra redskapstyper UTSKRIFT UPPDRAG Följande bild visas vid tryck på tangenten 2.10 LH AGRO

19 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER SKRIV UT ENSKILT Placera markeringen över det uppdrag som ska skrivas ut och tryck på tangenten SKRIV UT ENSKILT. Innehållet i det aktuella uppdraget skrivs nu ut. Observera att alla uppdrag som innehåller data kan skrivas ut under ett redskap också de uppdrag som hör till andra redskapstyper. Dvs. att under spruta kan också ett flytgödselsuppdrag skrivas ut. SKRIV UT ALLA Vid retur på denna funktionstangent, skrivs alla uppdrag som innehåller data ut. Efter att alla uppdrag skrivits ut, tryck på returtangenten så visas följande bild: Vid tryck på RADERA ALLA, raderas alla uppdrag. Skall inte uppdragen raderas tryck på AVBRYT för att komma tillbaka till föregående meny. LH AGRO 2.11

20 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING UTSKRIFTS UPPDRAG VIA PC För att föra över uppdragen till en PC ska följande program/software vara tillgängliga: LH5000 PC interface inkl. strömkabel LH nr PC med Windows 3.xx eller Windows 95 software. Skrivare REDSKAP : ID. NR. : UPPDRAG: LITER: HA : LITER/HA : START : SLUT : TID : SPRUTA : :56 1:24 UNDERSKRIFT: Exempel på sprutuppdrag ANSLUTNING AV LH 5000 TILL PC LH5000 PC-interface består av en speciell kabel, som ansluts till huvudledningen på LH5000, en 9 till 25 polig adapter och en strömkabel, som ansluts till 220V. Adaptern, som omvandlar det seriella uttaget från 9 till 25 poler används då PC:n är försedd med ett 25 poligt seriellt uttag LH AGRO

21 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER INSTALLATION AV HYPERTERMINAL -PROGRAMMET (WINDOWS 9X) Windows 95/98 innehåller 2 program som kan användas till överföring och utskrift av uppdragen. WORDPAD är ett ordbehandlingsprogram som levereras tillsammans med Windows 95/98. HYPERTERMINAL är ett kommunikations program som bl.a. kan användas till import av textfiler via den seriella porten i PC:n. Andra liknande Windows program kan naturligtvis också användas om detta önskas. Dubbelklicka på ikonen för HyperTerminal programmet. Ikonens tillgänglighet beror på Windows inställningar, allmänt hänvisas den till standard dokumentation av Windows. 1. Dubbelklicka på Hypertrm.exe 2. Välj namn och ikon för den nya förbindelsen 3. Välj den seriella port som är ansluten till LH 5000 LH AGRO 2.13

22 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING 4 Ändra egenskaperna för den valda seriella porten. 5. VÆLGE FILER og Gem som og gem opsætningen som forslået af programmet LH AGRO

23 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER 5. Välj Arkiv och Spara som och spara uppgiften som programmet föreslår. 6. Välj Överför och. Ändra namnet till t.ex. lh5000.txt. Klicka sedan på start. REDIGERING AV TEXTFIL I WORDPAD ORDBEHANDLING Under överföringen sparades data automatiskt i den gällande textfilen. Textfilen kan nu öppnas och redigeras t.ex. i ordbehandlingsprogrammet WordPad. Tips gällade redigering i WordPad: Textfilen är namngiven med det namn WordPad föreslår. WordPad använder sig av filändelsen.doc. Skifta till filändelsen i dialogrutan till.txt. När man försöker öppna textfilen konverteras den samtidigt till WordPadformat. Makera hela texten och välj teckensnittet COURIER och teckenstorlek 10 pt LH AGRO 2.15

24 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING DATA/RADERA I denna funktion ligger 3 huvudmöjligheter: 1. Avläsa totalräkneverken (finns inte på annat ställe). 2. Radera räkneverken enskilt. 3. Radera alla tripp-räkneverken samtidigt. I driftmenyerna finns inte möjligheten att se/välja totalräkneverken. Därför är DATA/RADERA det enda ställe där dessa kan avläsas. Med pil-knapparna kan det mörka fältet flyttas till det räkneverk som skall nollställas. Nollställning sker med RADERA-knappen. Med RADERA/TRIPP nollställs alla trippmätarna samtidigt Räkneverken är följande: TID: Trippmätare för förbrukad tid sedan senaste nollställning TID+: Totalmätare för förbrukad tid sedan senaste nollställning. Detta räkneverk finns bara i DATA/RADERA och kan inte väljas i DRIFT. HA: Trippmätare för bearbetad areal sedan senaste nollställning. HA+: Totalmätare för bearbetad areal sedan senaste nollställning. Detta räkneverk finns bara i DATA/RADERA och kan inte väljas i DRIFT. METER+: Tillryggalagd sträcka sedan senaste nollställning. Nollställs som totalmätare. DIESEL+: Dieselförbrukning sedan senaste nollställning. Noll- ställs som totalmätare. Detta räkneverk finns bara i DATA/RADERA och kan inte väljas i DRIFT. (MÄNGD): Trippmätare för förbrukad mängd i antingen kg, liter eller ton/m 3 sedan senaste nollställningen. (MÄNGD+): Totalmätare för förbrukad mängd i antingen kg, liter eller ton/m 3 sedan senaste nollställningen. Detta räkneverk finns bara i DATA/RADERA och kan inte väljas i DRIFT LH AGRO

25 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER HJULGIVARE I varje program i LH 5000 version 4, finns tre möjligheter för hjulgivare. HJUL TRAKTOR HJUL REDSKAP (Hjul spruta, Hjul spridare, etc.) RADAR HJUL TRAKTOR Beroende på typ av traktor kan hastighetssignalen komma från en givare inbyggd i traktorns transmission, från en givare monterad vid kardanen, eller en givare monterad vid ett av hjulen. Då den körda sträckan per impuls vid t.ex. givare monterad i transmissionen kan vara mycket liten, matas den körda sträckan in i cm med tre decimaler. Tryck på funktionstangenten HJUL TRAKTOR, så väljs traktorns hjulgivare som aktuell. Detta visas överst på skärmen, tillsammans med körd sträcka/impuls. LH 5000 är försedd med en automatisk hastighetskalibrering som skall användas vid inbyggnads- och kardangivare. Den kan också användas med vanlig hjulgivare, om hjulomkretsen dividerat med antal hjulmagneter inte överstiger 100 cm. Vi rekommenderar att alltid montera så många magneter i hjulet att programmeringsvärdet inte överstiger 100 cm, så att möjligheten till automatisk dosering kan användas. OBS! Det är mycket viktigt att det inbördes avståndet mellan magneterna är lika stort, annars kommer hastighetsvisningen att bläddra. Finns flera magneter monterade skall omkretsen divideras med antal magneter före programmering. Vid programmeringsvärde över 100 cm måste manuell dosering användas HJUL REDSKAP På vissa redskap finns hjulgivare monterade, som avger passande mängd impulser för att autodoseringen med LH 5000 ska fungera optimalt. Där det finns angivet i avsnittet för olika redskap, bör denna givare användas. Kalibrering av hjul redskap är den samma som för hjul traktor, välj bara HJUL REDSKAP (hjul spruta, hjul spridare, etc.). Tillvägagångssätt för kalibrering följer nedan: RADAR Om en radar finns monterad, välj RADAR, så väljs traktorns radar som aktuell mätare. Detta visas överst på skärmen tillsammans med antal impulser per meter. Beroende på radartyp kommer antalet impulser per meter att variera, grundvärden är 100 och 130. Radarns vinkel i förhållande till marken kommer att påverka antalet impulser per meter, därför rekommenderas den automatiska kalibreringen. VIKTIGT! Vid arbete i växande gröda som kan bölja för vinden, bör radarn slås ifrån. Annars kan fel uppstå i hastighetsmätningen och de härav beroende funktionerna. Kalibrering av radarn sker som beskrivs för hjul traktor LH AGRO 2.17

26 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING MANUELL KALIBRERING 1. Gör en markering på marken och på motsvarande ställe på däcket. 2..Låt hjulet rulla 10 varv. 3. Gör en ny markering på marken där hjulet stannat. 4. Mät avståndet mellan de två markeringarna. Avståndet divideras med antalet hjulvarv ( 10 ), och resultatet är den effektiva hjulomkretsen. 5. Dividera hjulomkretsen med antalet monterade magneter, och mata in denna i cm med en decimal. Exempel: Avståndet mellan märkena på marken är 50,00 meter (5000 centimeter), hjulen har rullat 10 varv och det finns 4 magneter monterade (avstånd mellan markeringarna på marken i cm) = 125,000 cm (körd sträcka per impuls). 10 (Hjulvarv) x 4 (Magneter) Det uträknade värdet matas in under KALIBRERA med siffertastaturen. Om Ni vill radera värdet tryck på C. OBS! Mät på det magnetmonterade hjulet och i den marktyp redskapet normalt arbetar i. Används inte givaren programmeras LH AGRO

27 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER AUTOMATISK KALIBRERING Vid tryck på denna tangent visas denna bild: 1. Mät upp en 100 m sträcka och kör fram till start -märket. 2. Tryck på KALIBRERA två gånger så att pulsräknaren nollställs 3. Kör 100 m sträckan och stanna exakt vid stopp -märket. 4. Om LH 5000 har fått pulser nog (över 100) blinkar BERÄKNA HJUL. Tryck på denna tangent och kalibreringen är avslutad. Det programmerade värdet visas överst på bildskärmen. LH AGRO 2.19

28 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING SYSTEM I denna funktion kan såväl in- som utgångar testas. Följande bild visas efter tryck på tangenten TEST INPUT: Test av alla ingångar för det valda redskapet (anslutna givare, beskrivs nedan) TEST OUTPUT: Test av alla utgångar för det valda redskapet (motorventil eller dyl., beskrivs nedan). SPRÄK: Välj önskat språk. DIESEL FLÖD.TAL: Här matas flödestalet för dieselflödesmätaren in (extrautrustning). Eftersom dieselmängd/impuls är beroende av den monterade flödesmätartypen, är det nödvändigt att mata in ett kalibreringstal för flödesmätaren. SIMULERA HASTIGH.: GPS SYSTEM: Val av eventuella DGPSfunktioner (visas enbart om LH 5000 är utrustad med DGPS-program). SYSTEM DATA: Systeminställningar utan tillämpning för användaren. REDSKAP INFO: 2.20 LH AGRO

29 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TEST INPUT/OUTPUT Använd TEST INPUT/OUTPUT t.ex. vid misstanke om defekt givare. Till vänster finns ett räkneverk som visar hur många gånger givaren aktiverats. Till höger visas aktuell status på givaren. HI = inaktiv och LO = aktiv. Nollställning sker varje gång TEST INPUT startas eller med C tangenten. Bläddra mellan sidor med NÄSTA SIDA (totalt 4 sidor). Under TEST OUTPUT kan de olika utgångarna testas. Överst på skärmen visas statusen på olika utgångar när funktionstangenterna aktiveras: RADAR: PTO: HJUL TRAKTOR: DIESEL: Signal från radar vid långsam körning framåt. Signal från PTO givare när PTOaxeln snurrar. Signal från hjulgivare på traktor. Signal från bränslemätare. ( vid tomgång mycket låg förbrukning). AREALBR: Signal från arealbrytare på monterad på traktorn. RAMPSEKTION: Här visas ett av två tillstånd: OK Vid korrekt ansluten delbreddsinterface FEL Vid felaktigheter i delbreddsinterface, eller om sådan saknas. LH AGRO 2.21

30 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TEST INPUT/OUTPUT, SPRUTA TEST INPUT SPRUTA (ANNAN TYP) HOLDER RED 1 Signal från tryckgivare Signal från tryckgivare RED 2 RED 4 RED 7 RED 8 Signal från sprutflödesmätare. Snurra på skovelhjulet eller låt sprutan spruta. Signal från hjulgivare monterad på bogserad spruta. Signal från sprutans öppna/stängfunktion (huvudkontakt eller manuell huvudkran) Signal från fyllnadsflödesmätare. Snurra på skovelhjulet eller låt sprutan spruta. Signal från sprutflödesmätare. Snurra på skovelhjulet eller låt sprutan spruta. Signal från hjulgivare monterad på bogserad spruta. Signal från sprutans öppna/stängfunktion (huvudkontakt eller manuell huvudkran) Signal från fyllnadsflödesmätare. Snurra på skovelhjulet eller låt sprutan spruta. RED 15 Används ej i sprutprogrammet Används ej i sprutprogrammet RED 16 Används ej i sprutprogrammet Används ej i sprutprogrammet RAMP 1-12 Visar om det programmerade antalet Visar om det programmerade antalet rampsektioner är öppna eller stängda. rampsektioner är öppna eller stängda. TEST OUTPUT OUT 1 OUT 2 Signal som styr trycket och därmed doseringen, uppåt. Trycket stiger så länge tangenten är aktiverad. Signal som styr trycket och därmed doseringen, nedåt. Trycket sjunker så länge tangenten är aktiverad. Signal som styr trycket och därmed doseringen, uppåt. Trycket stiger så länge tangenten är aktiverad. Signal som styr trycket och därmed doseringen, nedåt. Trycket sjunker så länge tangenten är aktiverad. OUT 3 Används ej i sprutprogrammet. Används ej i sprutprogrammet. OUT 4 Signal till fyllnadsvarning eller ventil i förbindelse med fyllnadsautomatik och fyllnadsflödesmätare. Signal till fyllnadsvarning eller ventil i förbindelse med fyllnadsautomatik och fyllnadsflödesmätare. POT 1-2 Används ej i sprutprogrammet Används ej i sprutprogrammet 2.22 LH AGRO

31 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TEST INPUT/OUTPUT, GÖDNINGSSPRIDARE TEST INPUT ANNAN TYP ANNAN TYP MED REGLERING RED 1 Signal från varvgivare RPM 1 Signal från varvgivare monterad på spridartallrikarna. (RPM 1) RED 2 RED 4 RED 7 Signal från varvgivare RPM 2, eller signal från våginterface. Signal från hjulgivare monterad på spridare. Signal från arealbrytare monterad på spridare (t.ex. vid öppna/stängfunktion). Signal från varvgivare vid såvalsarna. (RPM 2) Signal från hjulgivare monterad på spridare. Arealbrytare ON/OFF-signal från spridaren. RED 8 Används ej. Används ej. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 Signal från rampsektionskontakterna via system B kontakt (delbreddskompensation), såvida detta används. Signal från rampsektionskontakterna via system B kontakt (delbreddskompensation), såvida detta används. TEST OUTPUT OUT 1 Används ej. Signal till regleringsenhet. OUT 2 Används ej. Signal till regleringsenhet. OUT 3 Används ej. Används ej. OUT 4 Används ej. Används ej. POT 1-2 Används ej. Används ej. LH AGRO 2.23

32 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TEST INPUT BOGBALLE (E/EX och D/DZ) BREDAL RED 1 Signal från varvgivare Signal från varvgivare RPM 1. RED 2 Används ej i Bogballe-program. Signal från vågceller RED 4 Signal från hjulgivare monterad på spridare. Signal från hjulgivare monterad på spridarbandets drivhjul. RED 7 Används ej. Signal från arealbrytare monterad på armen till drivhjulet. RED 8 Används ej. Används ej. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 TEST OUTPUT OUT 1 OUT 2 Här visas FEL då inget externt rampinterface är anslutet. Signal till styrning av elmotor som stänger spjället. Signal till styrning av elmotor som öppnar spjället. Här visas FEL då inget externt rampinterface är anslutet. Signal till styrning av elmotor som stänger spjället. Signal till styrning av elmotor som öppnar spjället. OUT 3 Används ej. Används ej. OUT 4 Används ej. Används ej. POT 1 Signal från elmotor. Lägsta tal när spjället är stängt. Signal från elmotor. Lägsta tal när spjället är stängt, och högsta när öppet. POT 2 Används ej. Används ej LH AGRO

33 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TEST INPUT BREDAL (HYDRAULISK) BREDAL K RAMP RED 1 Signal från varvgivare monterad på tallrikarna. Signal från varvgivare monterad på tallrikarna. RED 2 Signal från vågceller. Signal från vågceller. RED 4 Signal från hjulgivare monterad på Signal från hjulgivare monterad på spridarens hjul. spridarens hjul. RED 7 Signal från varvtalsgivare monterad på bottenmattans oljemotor. Signal från varvtalsgivare monterad på bottenmattans oljemotor. RED 8 Används ej. Signal från varvtalsgivare monterad på skruvens oljemotor. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 Här visas FEL då inget externt rampinterface är anslutet. TEST OUTPUT OUT 1 Signal som öppnar proportionalventilen helt, när tangenten släpps stängs ventilen. Här visas FEL då inget externt rampinterface är anslutet. Signal som öppnar proportionalventilen till bottenmattan helt, när tangenten släpps stängs ventilen. OUT 2 Används ej. Signal som öppnar proportionalventilen till skruven helt, när tangenten släpps stängs ventilen. OUT 3 Används ej. Används ej. OUT 4 Används ej. Används ej. POT 1 Används ej. Används ej. POT 2 Används ej. Används ej. LH AGRO 2.25

34 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TEST INPUT RAUCH AERO RAUCH BETA/DELTA RED 1 Används ej. Signal från varvgivare RPM 1. RED 2 Signal från varvgivare vid såvalsarna. Används ej. RED 4 RED 7 Signal från hjulgivare monterad på bogserat redskap. Arealbrytare ON/OFF-signal från redskap. Signal från hjulgivare monterad på bogserat redskap. Arealbrytare ON/OFF-signal från redskap. RED 8 Används ej. Används ej. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 Här visas FEL då inget externt rampinterface är anslutet. Här visas FEL då inget externt rampinterface är anslutet. TEST OUTPUT OUT 1 Öppnar regleringsventilen momentant helt och såvalsarna körs med maxvarv. Stannas då tangenten släpps. Signal till styrning av elmotor som stänger spjället (vänster). OUT 2 Används ej. Signal till styrning av elmotor som öppnar spjället (vänster). OUT 3 Används ej. Signal till styrning av elmotor som stänger spjället (höger). OUT 4 Används ej. Signal till styrning av elmotor som öppnar spjället (höger). POT 1 Används ej. Elmotor position vänster POT 2 Används ej. Elmotor position höger 2.26 LH AGRO

35 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TEST INPUT RAUCH AXERA H REIβL RED 1 Används ej. Signal från varvgivare monterad på spridartallrikarna. (RPM 1) RED 2 Används ej. Signal från varvgivare vid såvalsarna. (RPM 2) RED 4 RED 7 Signal från hjulgivare monterad på bogserat redskap. Arealbrytare ON/OFF-signal från redskap. Signal från hjulgivare monterad på spridare. Arealbrytare ON/OFF-signal från spridaren. RED 8 Används ej. Används ej. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 Här visas FEL då inget externt rampinterface är anslutet. Signal från rampsektionskontakterna via system B kontakt (delbreddskompensation), såvida detta används. TEST OUTPUT OUT 1 Signal till styrning av elmotor som stänger spjället (vänster). Signal till regleringsenhet. OUT 2 OUT 3 OUT 4 Signal till styrning av elmotor som öppnar spjället (vänster). Signal till styrning av elmotor som stänger spjället (höger). Signal till styrning av elmotor som öppnar spjället (höger). Signal till regleringsenhet. Används ej. Används ej. POT 1-2 Elmotor position vänster Används ej. Elmotor position höger LH AGRO 2.27

36 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TEST INPUT/OUTPUT, SÅMASKIN TEST INPUT ANNAN TYP NORDSTEN RED 1 RED 2 RED 4 RED 7 Signal från varvgivare monterad på såaxeln. Signal från varvgivare monterad på plogspårskopplingar. När såaxeln roterar långsamt skiftar status mellan HI och Lo och antal impulser registreras i räknaren. Roterar såaxeln fort skiftar status till LO. Signal från nivågivare monterad i såtanken (tom tank). Signal från arealbrytare monterad på såmaskinen (t.ex. markörsystem eller när maskinen lyfts). Signal från varvgivare monterad på såaxeln. Signal från varvgivare monterad på såaxelns drivmotor. Signal från hjulgivare monterad på såmaskinen. Signal från arealbrytare monterad på såmaskin. RED 8 Används ej. Signal från varvgivare monterad på blåsare eller vänster koppling (beroende på maskintyp). RED 15 Används ej. Signal från nivågivare monterad i såtanken (tom tank). RED 16 Används ej. Signal från varvgivare monterad på höger koppling. RAMP 1-12 Används ej. Används ej. TEST OUTPUT OUT 1 Motor+ signal när plogspår ska läggas. Signal som styr plogspårsläggning (tryck på OUT 1 för att aktivera). OUT 2 Används ej. Signal som styr varvtalet på såaxelns drivmotor (tryck på OUT 2 för att aktivera motorn). OUT 3 Används ej. Används ej. OUT 4 Används ej. Används ej. POT 1-2 Används ej. Används ej LH AGRO

37 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER TEST INPUT/OUTPUT, FLYTGÖDSELSPRIDARE TEST INPUT ANNAN TYP HYDRAULISK RED 1 RED 2 RED 4 RED 7 Signal från varvgivare (RPM1), t.ex. varvgivare monterad vid fördelare. Signal från flödesmätare eller signal från varvgivare monterad på fast deplacementspump. Signal från hjulgivare monterad på gödningsspridare. Signal från arealbrytare monterad på gödningsspridare (t.ex. vid omrörare eller huvudventil). Signal från varvgivare monterad på fördelaren. Signal från flödesmätare. Signal från hjulgivare monterad på gödningsspridare. Signal från arealbrytare. RED 8 Används ej. Signal från varvgivare monterad på pumpen. RED 15 Används ej. Används ej. RED 16 Används ej. Används ej. RAMP 1-12 Signal från rampsektionskontakterna via system B kontakt (delbreddskompensation), såvida detta används. TEST OUTPUT OUT 1 Motor+ signal tillstyrning av reglerventil som ökar doseringen. Mängden genom flödesmätaren ska stiga och vid styrning av fast deplacement ska pumpvarvtalet stiga. OUT 2 Motor- signal tillstyrning av reglerventil som minskar doseringen. Mängden genom flödesmätaren ska sjunka och vid styrning av fast deplacement ska pumpvarvtalet minska. OUT 3 Används ej. Används ej. OUT 4 Används ej. Används ej. POT 1-2 Används ej. Används ej. Signal från rampsektionskontakterna via system B kontakt (delbreddskompensation), såvida detta används. Signal som öppnar reglerventilen. Signal som stänger reglerventilen. LH AGRO 2.29

38 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING TEST INPUT/OUTPUT, BALPRESS TEST INPUT RED 1 RED 2 RED 4 RED 7 RED 8 RED 15 RED 16 RAMP 1-12 TEST OUTPUT OUT 1 OUT 2 OUT 3 OUT 4 POT 1-2 BALPRESS Signal från styckräknargivare. Signal från RPM3 givare eller balvikt (om monterat) Signal från RPM2 givare Signal från RPM1 givare Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. TEST INPUT/OUTPUT, ANNAT REDSKAP TEST INPUT RED 1 RED 2 RED 4 RED 7 RED 8 RED 15 RED 16 RAMP 1-12 TEST OUTPUT OUT 1 OUT 2 OUT 3 OUT 4 POT 1-2 ANNAT REDSKAP Används ej. Används ej. Hastighetssignal från hjulgivare monterad på redskapet. Areal ON/OFF signal från givare (arealbrytare) monterad på redskapet. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej. Används ej LH AGRO

39 LH 5000 BRUKSANVISNING GENERELLA FUNKTIONER DIESEL FLÖDESTAL Kalibreringstalet för dieselflödesmätaren beräknas enligt: Dieselflödestal = 0,001 milliliter / impuls. Exempel 1: Av dieselflödesmätarens specifikationer framgår att för varje milliliter bränsle ges 1 impuls. dieselflödestal = (1ml/0,001 ml) dieselflödestal = 1000 Exempel 2: Av dieselflödesmätarens specifikationer framgår att för varje 5 milliliter bränsle ges 1 impuls. dieselflödestal = (5ml/0,001 ml) Dieselflödestal = 5000 HASTIGHETSSIMULERING Med funktionen SIMULERA HASTIGH. är det möjligt att simulera hastighet för olika redskap, vilket kan användas för inkörning eller avprovning av autodosering etc. För att använda funktionen gör följande: Sätt SIMULERA HASTIGH. till ON och välj driftmenyn för det redskap som önskas testas. Mata in önskad hastighet med siffertastaturen. Radera SIMULERA HASTIGH. kan göras på två sätt: 1. Kör framåt med maskinen så att hjulgivare ger pulser, så raderas SIMULERA HASTIGH. automatiskt. 2. Inprogrammera via siffertastaturen en hastighet på 0. Efter 8 sekunder är det möjligt att välja SYSTEM, där SIMULERA HASTIGH. sätts till OFF GPS-SYSTEM Här väljs eventuella funktioner till DGPS. (Visas enbart om LH 5000-datorn är en DGPS-version). SYSTEMDATA Denna funktion är endast tillgänglig för LH:s tekniker. Den innehåller viktiga systemdata som driftstid, servicedatum osv. REDSKAP INFO Total tid och areal som LH 5000 varit i drift för de redskap som visas. Tid- och arealräkning sker bara om arealen räknas. RÄKNARE ÖVER visar summan av den tid samt den areal som man kört över den av redskapsfabrikanten fastslagna maxhastigheten. LH AGRO 2.31

40 GENERELLA FUNKTIONER LH 5000 BRUKSANVISNING FELINDIKERINGAR LH 5000 har följande 4 felindikeringar inbyggda: 1: ALARM BATT. Om driftsspänningen till apparaten understiger 10 V. Denna felindikering försvinner först när spänningen åter överstiger 10 V. 2: ALARM UTGÅNG I de fall en kortslutning uppstått på kabeln till en styrande enhet (motorventil, körspårskoppling etc.). Denna felindikering försvinner först när kortslutningen rättats till. 3: ALARM DATAFEL I de fall ett fel i lagring av data uppstår. (Programmerade och uppmätta värden.) Med OK-tangenten kan felindikeringen tas bort. Kontrollera därefter alla programmerade värden. Återkommer felindikeringen upprepade gånger skall monitorn sändas för översyn. 4: ALARM ELMOTORFEL - Vid styrning på gödningsspridare. Felaktig anslutning eller felaktig elmotor. Kontrollera installationen. Vid fortsatt fel, kontakta Er återförsäljare LH AGRO
