Installationsanvisning. Twin Kit 086L1370.

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Installationsanvisning. Twin Kit 086L1370."

Transkript

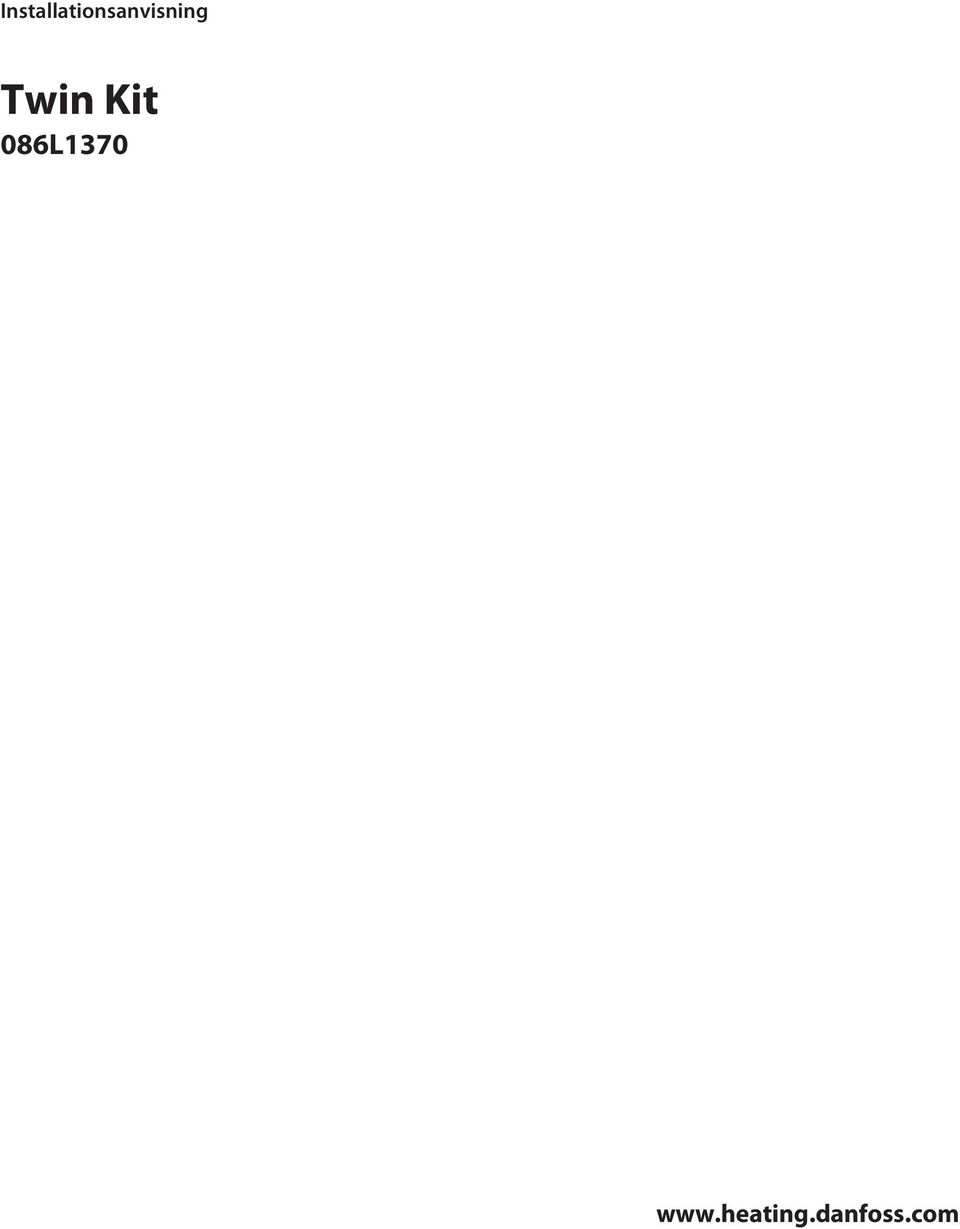

1 086L1370

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S

3 Innehållsförteckning 1 Allmänt Säkerhetsföreskrifter Inledning Installationsöversikt Placering av -komponenter Förberedelser Installation av värmepump med reglercentral och utedel (master) Installation av ytterligare utedel (slave) Installation av Expansionskort och kopplingsplint med kabelhärva Installation av Uppstart Bilaga Systemlösning Elanslutningar Danfoss Heating Solutions VMBQS307 3

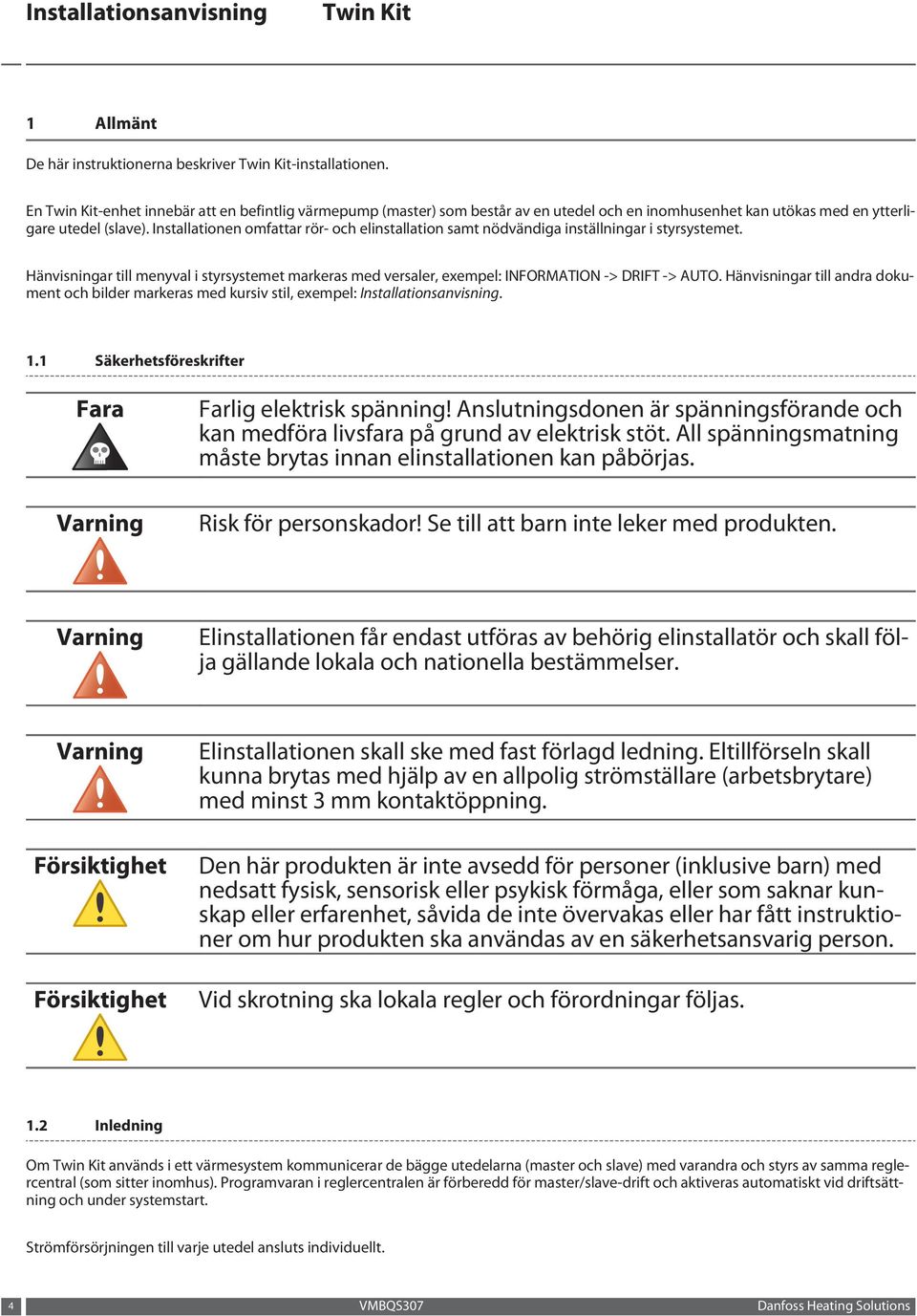

4 1 Allmänt De här instruktionerna beskriver -installationen. En -enhet innebär att en befintlig värmepump (master) som består av en utedel och en inomhusenhet kan utökas med en ytterligare utedel (slave). Installationen omfattar rör- och elinstallation samt nödvändiga inställningar i styrsystemet. Hänvisningar till menyval i styrsystemet markeras med versaler, exempel: INFORMATION -> DRIFT -> AUTO. Hänvisningar till andra dokument och bilder markeras med kursiv stil, exempel: Installationsanvisning. 1.1 Säkerhetsföreskrifter Fara Varning Farlig elektrisk spänning! Anslutningsdonen är spänningsförande och kan medföra livsfara på grund av elektrisk stöt. All spänningsmatning måste brytas innan elinstallationen kan påbörjas. Risk för personskador! Se till att barn inte leker med produkten. Varning Elinstallationen får endast utföras av behörig elinstallatör och skall följa gällande lokala och nationella bestämmelser. Varning Försiktighet Försiktighet Elinstallationen skall ske med fast förlagd ledning. Eltillförseln skall kunna brytas med hjälp av en allpolig strömställare (arbetsbrytare) med minst 3 mm kontaktöppning. Den här produkten är inte avsedd för personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga, eller som saknar kunskap eller erfarenhet, såvida de inte övervakas eller har fått instruktioner om hur produkten ska användas av en säkerhetsansvarig person. Vid skrotning ska lokala regler och förordningar följas. 1.2 Inledning Om används i ett värmesystem kommunicerar de bägge utedelarna (master och slave) med varandra och styrs av samma reglercentral (som sitter inomhus). Programvaran i reglercentralen är förberedd för master/slave-drift och aktiveras automatiskt vid driftsättning och under systemstart. Strömförsörjningen till varje utedel ansluts individuellt. 4 VMBQS307 Danfoss Heating Solutions

5 1.3 Installationsöversikt En översikt över installationen visas i bilden nedan: Pos Beskrivning 1, 2 Värmepumpmodeller 3 Utedel (master) 4 Utedel (slave) 1.4 Placering av -komponenter Komponenter i reglercentral -komponenternas positioner i reglercentralen visas i bilden nedan: Danfoss Heating Solutions VMBQS307 5

6 Fig. 1: Komponenter i reglercentral 4 Pos Beskrivning 1 Expansionskort 2 HUB-kort 3 Expansionsplint 4 X2 kopplingsplint 5 Lock till kabelkanal Komponenter i elskåp -komponenternas positioner i elskåpet visas i bilden nedan: 6 VMBQS307 Danfoss Heating Solutions

7 Fig. 2: Komponenter i elskåp Pos Beskrivning 1 VP-kort 2 EEV-kort 3 Kopplingsplint 4 X1 kopplingsplint Danfoss Heating Solutions VMBQS307 7

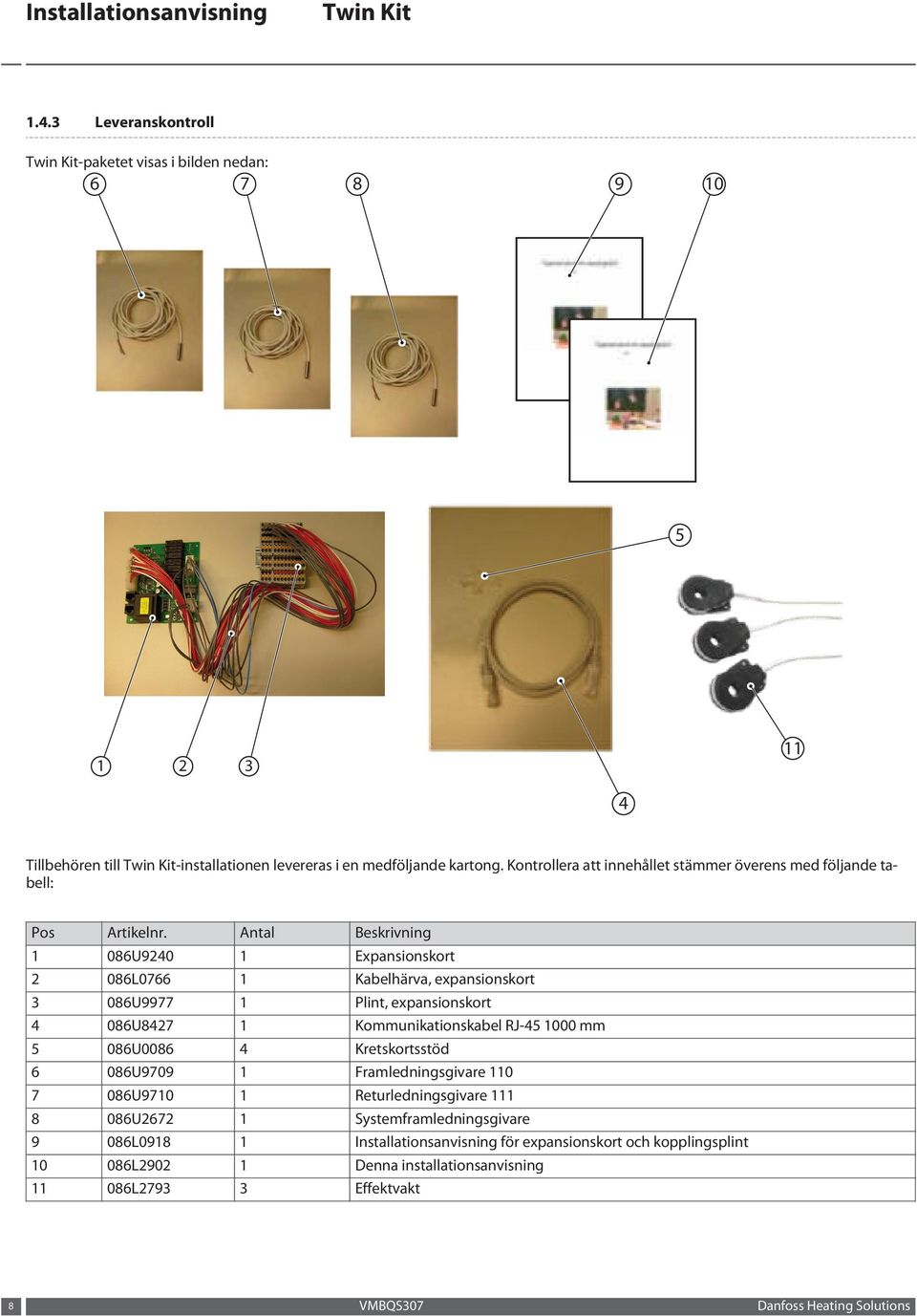

8 1.4.3 Leveranskontroll -paketet visas i bilden nedan: Tillbehören till -installationen levereras i en medföljande kartong. Kontrollera att innehållet stämmer överens med följande tabell: Pos Artikelnr. Antal Beskrivning 1 086U Expansionskort 2 086L Kabelhärva, expansionskort 3 086U Plint, expansionskort 4 086U Kommunikationskabel RJ mm 5 086U Kretskortsstöd 6 086U Framledningsgivare U Returledningsgivare U Systemframledningsgivare 9 086L Installationsanvisning för expansionskort och kopplingsplint L Denna installationsanvisning L Effektvakt 8 VMBQS307 Danfoss Heating Solutions

9 2 Förberedelser Innan arbetet med -installationen påbörjas ska följande åtgärder utföras: 1. Installation av värmepumpen med reglercentral (1 eller 2) och utedel (master) (3). 2. Installation av ytterligare utedel (slave) (4). 3. Installation av expansionskort och kopplingsplint med kabelhärva Fig. 3: -installation med reglercentral och utedelar 2.1 Installation av värmepump med reglercentral och utedel (master). Genomför normal installationen enligt anvisningarna i Installationsanvisningen. 2.2 Installation av ytterligare utedel (slave) Placera utedelen enligt kapitlet Transport, uppackning och placering i Installationsanvisningen. Anslut rör för framledning och returledning enligt bilagan Systemlösning. Danfoss Heating Solutions VMBQS307 9

10 2.3 Installation av Expansionskort och kopplingsplint med kabelhärva Installera expansionskort och kopplingsplint med kabelhärva enligt den bifogade anvisningen Installation av expansionskort och kopplingsplint. Se pos. 1, 2 och Anslut den lösa kabeln till N, se position 4 och den lösa grå kabeln som vid position VMBQS307 Danfoss Heating Solutions

11 3 Installation av Installationen består av följande moment: 1. Elinstallation 2. Driftsättning 3. Inställningar i styrsystemet 3.1 Elinstallation Elinstallationen utförs enligt följande aktiviteter: 1. Reglerdator 2. Utedelens elskåp (slave) 3. Kommunikationskabel RJ Kommunikationskabel mellan reglercentral och utedelarna (master och slave) Reglerdator Se bild 1 på sidan 6 för komponenternas placering i reglercentralen. Danfoss Heating Solutions VMBQS307 11

12 Elanslutningar i reglercentral Cirkulationspump N Gäller endast reglercentraler med inbyggd cirkulationspump. 1. Koppla loss cirkulationspumpen från kopplingsplinten genom att lossa ledarna från anslutningarna märkta 101.1, N och PE. Se position Skala kabeln cirka 120 mm. Se position Återanslut cirkulationspumpen genom att ansluta ledarna enligt följande: Ledare som var anslutna till kopplingsplint X2 märkt ansluts till expansionsplinten märkt Se position 4. Ledare som var anslutna till kopplingsplinten X2 märkt N ansluts till kopplingsplinten X2 märkt N (samma anslutning som tidigare). Se position 3. Ledare som var anslutna till kopplingsplinten X2 märkt PE ansluts till expansionsplinten märkt PE. Se position VMBQS307 Danfoss Heating Solutions

13 0 10 V och larm N Gäller endast reglercentraler med inbyggd cirkulationspump. 1. Koppla från 0 10 V och larmet från kopplingsplinten genom att lossa ledarna från anslutningarna märkta 116.1, och COM. Se position Återanslut 0-10 V och larmet till expansionsplinten genom att ansluta ledarna enligt följande: Ledare som var anslutna till kopplingsplint X2 märkt ansluts till expansionsplinten märkt Se position 3. Ledare som var anslutna till kopplingsplint X2 märkt ansluts till expansionsplinten märkt Se position 4. Ledare som var anslutna till kopplingsplint X2 märkt COM ansluts till expansionsplinten märkt COM. Se position Danfoss Heating Solutions VMBQS307 13

14 Installationsanvisning Givare Slav N Gäller inte reglercentraler utan inbyggd cirkulationspump Koppla bort framledningsgivarens Molex-kontakt på HUBkortet från anslutningen märkt 110. Se position 1. För reglercentraler med inbyggd cirkulationspump, varmvattenberedare, växelventil för varmvatten och elpatron måste Molex-kontakten som är ansluten till anslutningen märkt 111 kopplas bort. Se position Lossa kablarna genom att klippa bort buntbanden så att kablarna går att dra tillbaka. Trä därefter fram dessa i nedre kanten på montageplåten under expansionskortet. Se position Klipp av kontakthuset och skala bort ledarnas isolering. Se position VMBQS307 Danfoss Heating Solutions

15 Installationsanvisning Anslut framledningsgivarens ledare till expansionskortets anslutningar enligt följande: Anslut den röda ledaren till expansionsplintens anslutning märkt Se position 9. Anslut den vita ledaren till expansionskortet anslutning märkt COM. Se position För reglercentraler med inbyggd cirkulationspump, varmvattenberedare, växelventil för varmvatten och elpatron måste returledningsgivarens ledare anslutas till expansionskortets anslutningar märkta och COM. 9 Givare Master Gäller inte reglercentraler utan inbyggd cirkulationspump. N 1 1. Avlägsna locket på kabelkanalen som sitter ovanför HUBkortet. Se position Anslut master-cirkulationspumpen till anslutningen märkt 116,1, 116,2 och COM. Se position COM COM COM COM 114 COM N COM N 113 N N N N N Danfoss Heating Solutions N L1.1 F F2 PE PE L1.1 L1 N L1 N 4 VMBQS307 15

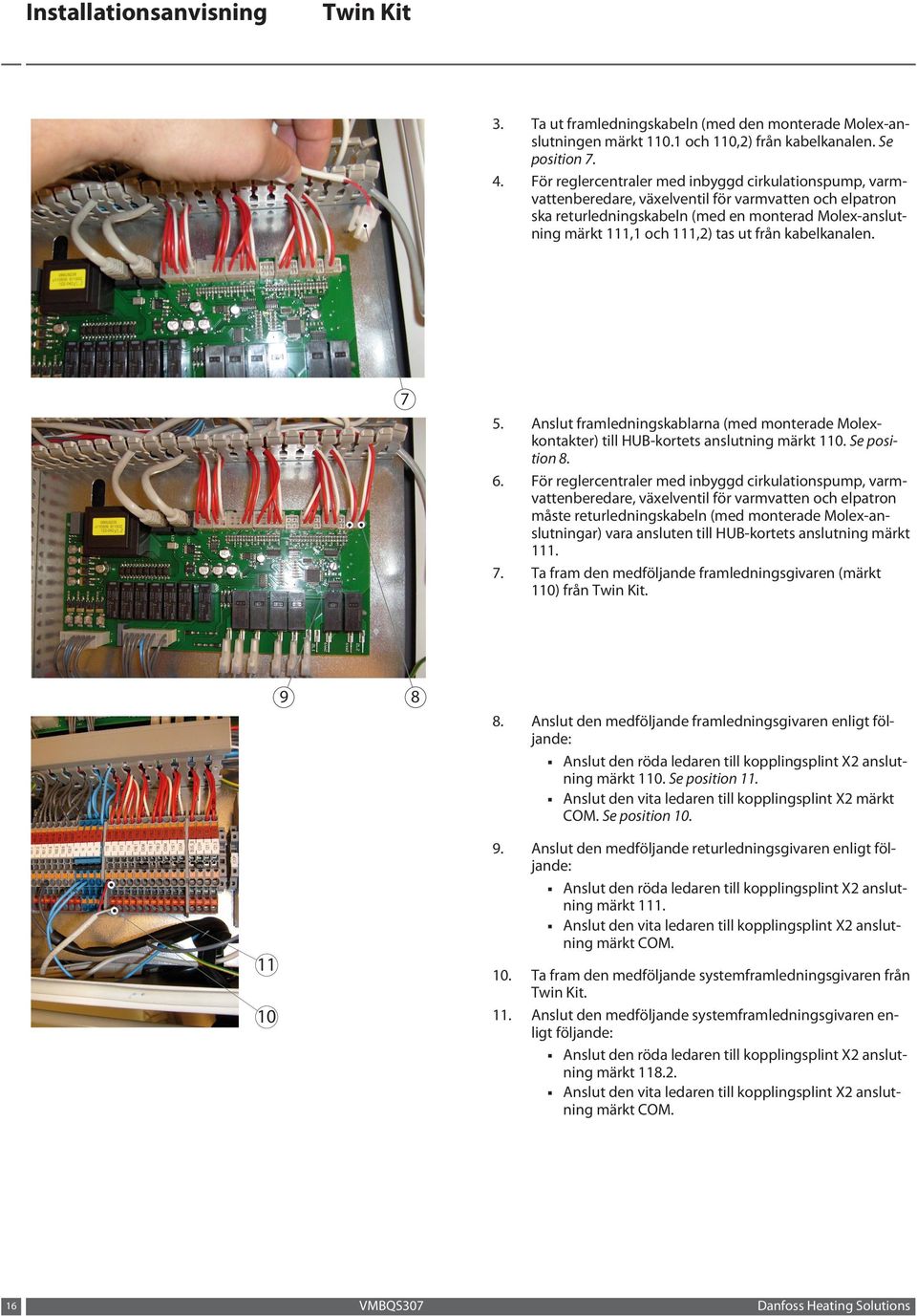

16 Installationsanvisning Ta ut framledningskabeln (med den monterade Molex-anslutningen märkt och 110,2) från kabelkanalen. Se position 7. För reglercentraler med inbyggd cirkulationspump, varmvattenberedare, växelventil för varmvatten och elpatron ska returledningskabeln (med en monterad Molex-anslutning märkt 111,1 och 111,2) tas ut från kabelkanalen Anslut framledningskablarna (med monterade Molexkontakter) till HUB-kortets anslutning märkt 110. Se position 8. För reglercentraler med inbyggd cirkulationspump, varmvattenberedare, växelventil för varmvatten och elpatron måste returledningskabeln (med monterade Molex-anslutningar) vara ansluten till HUB-kortets anslutning märkt 111. Ta fram den medföljande framledningsgivaren (märkt 110) från. 8. Anslut den medföljande framledningsgivaren enligt följande: Anslut den röda ledaren till kopplingsplint X2 anslutning märkt 110. Se position 11. Anslut den vita ledaren till kopplingsplint X2 märkt COM. Se position Anslut den medföljande returledningsgivaren enligt följande: Anslut den röda ledaren till kopplingsplint X2 anslutning märkt 111. Anslut den vita ledaren till kopplingsplint X2 anslutning märkt COM. 10. Ta fram den medföljande systemframledningsgivaren från. Anslut den medföljande systemframledningsgivaren enligt följande: Anslut den röda ledaren till kopplingsplint X2 anslutning märkt Anslut den vita ledaren till kopplingsplint X2 anslutning märkt COM. 11. VMBQS307 Danfoss Heating Solutions

17 Installationsanvisning Utedelens (slave) elskåp Se bild 2 på sidan 7 för enhetens placering i utedelens elskåp. 1. Ta bort bygeln från EEV-kortet. Se position Lägg om dipswitchen på VP-kortet från position 1 till position 2. Se position 1. 2 Försiktighet De här ändringarna ska endast utföras på slave-enheten, annars kan allvarliga skador uppstå på båda enheterna. Danfoss Heating Solutions VMBQS307 17

18 Kommunikationskabel RJ-45 Se bild 1 på sidan 6 för placeringar i reglercentralen. 1. Anslut den medföljande RJ-45-kabeln till expansionskortets uttag märkt 209. Se position Anslut andra änden av RJ-45-kabeln till HUB-kortets uttag märkt 123. Se position Kommunikationskabel mellan reglercentral och utedelar N Kommunikationskabel medföljer ej. Kommunikationskabel ansluts enligt följande: 1. Mellan reglercentral och utedel (master) 2. Mellan utedelarna (master och slave) 18 VMBQS307 Danfoss Heating Solutions

19 Kommunikationskabel mellan reglercentral och utedel (master) Se bild 1 på sidan 6 för placering i reglercentralen. Se bild 2 sidan 7 för placering i utedelens elskåp Anslut kommunikationskabeln till kopplingsplinten (reglercentralen) enligt följande: Anslut en ledare till kopplingsplint X2 anslutning märkt BUS_A. Se position 1. Anslut en ledare till kopplingsplint X2 anslutning märkt BUS_B. Se position 3. Anslut en ledare till kopplingsplint X2 anslutning märkt COM. Se position Anslut andra änden av kommunikationskabeln till plint X1 (utedelens elskåp) enligt följande: Anslut en ledare till plint X1 anslutning märkt BUS_A. Se position 1. Anslut en ledare till plint X1 anslutning märkt BUS_B. Se position 2. Anslut en ledare till plint X1 anslutning märkt COM. Se position 3. 4 Danfoss Heating Solutions VMBQS307 19

20 Kommunikationskabel mellan utedelarna, master och slave Se bild 2 sidan 7 för placering i utedelens elskåp Anslut kommunikationskabeln till plint X1 (Master) enligt följande: Anslut en ledare till plint X1 (elskåp master) anslutning märkt Se position 2. Anslut en ledare till plint X1 (elskåp master) anslutning märkt Se position 3. Anslut en ledare till plint X1 (elskåp master) anslutning märkt COM. Se position Anslut andra ändan av kommunikationskabeln till plint X1 (Slav) enligt följande: Anslut en ledare till plint X1 (elskåp slave) anslutning märkt Se position 2. Anslut en ledare till plint X1 (elskåp slave) anslutning märkt Se position 3. Anslut en ledare till plint X1 (elskåp slave) anslutning märkt COM. Se position Driftsättning Anslut spänningsmatningen. 3.4 Inställningar i styrsystemet Följande symboler används för att styra menyval i reglercentralen: Symbol Beskrivning + Pilknapp + på reglercentralen - Pilknapp - på reglercentralen 20 VMBQS307 Danfoss Heating Solutions

21 -> Höger pilknapp på reglercentralen <- Vänster pilknapp på reglercentralen Genomför följande inställningar i reglercentralen: 1 Uppstart, Inställningar för master 2 Uppstart, Inställningar för slave 3 Grundinställningar för värmepumpsenheterna 4 Inställningar för tillval, Optimum 5 Inställning av varmvatten 6 Inställning för kyla 7 Inställning för eltillsats 8 Kontroll, Manuell test 9 Drift Danfoss Heating Solutions VMBQS307 21

22 4 Uppstart 4.1 Inställningar för master 1. Tryck och håll ner < i 5 10 sekunder.» Menyn SERVICE visas. 2. Tryck på för att stega ner till INSTALLATION. 3. Tryck på > för att välja INSTALLATION. 4. Tryck på > för att välja SYSTEM. 5. Tryck på för att stega ner till MASTER/SLAVE. 6. Tryck på > för att välja MASTER/SLAVE. Alternativet markeras. Tryck därefter på + för aktivering.» Resultat: MASTER/SLAVE = PÅ. 7. Tryck på < för att avmarkera alternativet. Om reglerbar klass-a cirkulationspump skall användas för masterenheten, gå till bild 8. Annars fortsätt till steg Tryck på + för att stega upp till OPTIMUM. Tryck på > för att välja OPTIMUM. Alternativet markeras. Tryck därefter på + för aktivering.» Resultat: OPTIMUM = PÅ. 9. Tryck på < för att avmarkera alternativet. Fortsätt med steg Tryck på + för att stega upp till VÄRMEKÄLLA. Tryck på > för att välja VÄRMEKÄLLA. 11. Tryck på > för att välja UTELUFT.» DIREKTFÖRÅNGNING visas. 12. Tryck och håll ner > i cirka 20 sekunder.» VÄRMEPUMPSEFFEKT visas. 13. Tryck på för att välja storlek. Tryck på > när rätt storlek är markerat.» En * visas efter markerad värmepumpseffekt. 14. Tryck på < upprepade gånger.» Startskärmen visas. 4.2 Inställningar för slave 1. Tryck och håll ner > i 5 10 sekunder.» Menyn SERVICE visas. 2. Tryck på för att stega ner till INSTALLATION. 3. Tryck på > för att välja INSTALLATION. 4. Tryck på > för att välja SYSTEM. Om en reglerbar klass-a cirkulationspump skall användas för slavenheten, gå till steg 5. Fortsätt annars till steg Tryck på för att stega ner till OPTIMUM. Tryck på > för att välja OPTIMUM. Alternativet markeras. Tryck därefter på + för aktivering.» Resultat: OPTIMUM = PÅ. 6. Tryck på < för att avmarkera alternativet. Tryck på + för att stega upp till VÄRMEKÄLLA. Fortsätt med steg Tryck på > för att välja VÄRMEKÄLLA. 8. Tryck på > för att välja UTELUFT.» DIREKTFÖRÅNGNING visas. 9. Tryck och håll ner > i cirka 20 sekunder.» VÄRMEPUMPSEFFEKT visas. 10. Tryck på för att välja storlek. Tryck på > när rätt storlek är markerat.» En * visas efter markerad värmepumpseffekt. 11. Tryck på < upprepade gånger.» Startskärmen visas. 4.3 Grundinställningar för värmepumpsenheterna 1. Tryck och håll ner < i 5 10 sekunder.» Menyn SERVICE visas. 2. Tryck på för att stega ner till INSTALLATION. 3. Tryck på > för att välja INSTALLATION. 4. Tryck på för att stega ner till FABRIKSINST. Tryck på > för att välja FABRIKSINST. 5. Tryck på för att stega ner till RADIATOR eller GOLV. Tryck på > för att markera RADIATOR eller GOLV.» En asterisk (*) visas efter valt alternativ. 6. Tryck på < för gå ur FABRIKSINST. Vänta omkring 10 sekunder.» Inställningarna aktiveras. 7. Tryck på < upprepade gånger.» Startskärmen visas. 22 VMBQS307 Danfoss Heating Solutions

23 4.4 Inställningar för tillval Optimummodellerna 1. För master: Tryck och håll ner < i 5 10 sekunder. Fortsätt med steg 3.» Menyn SERVICE visas. 2. För slave: Tryck och håll ner > i 5 10 sekunder. Fortsätt med steg 3.» Menyn SERVICE visas. 3. Tryck på för att stega ner till OPTIMUM. Tryck på > för att välja OPTIMUM.» Se värmepumpens installationsanvisning för parametrarnas betydelse. 4. Tryck på < upprepade gånger.» Startskärmen visas. Inställning av varmvatten 1. Tryck och håll ner < i 5 10 sekunder.» Menyn SERVICE visas. 2. Tryck på > för att välja VARMVATTEN. 3. Tryck på > för att välja START. 4. Tryck på + för att sätta önskad starttemperatur för varmvattenproduktion.» Rekommenderad starttemperatur 40 C. 5. Tryck på < upprepade gånger.» Startskärmen visas. 6. Tryck på <.» Menyn INFORMATION visas. 7. Tryck på för att stega ner till VARMVATTEN. 8. Tryck på > för att välja VARMVATTEN. Tryck därefter igen på > för att markera VARMVATTEN. Tryck därefter + för att aktivera VARMVATTEN.» Resultat: VARMVATTEN = PÅ. 9. Tryck på < upprepade gånger.» Startskärmen visas. Inställning för kyla 1. För master: Tryck och håll ner < i 5 10 sekunder.» Menyn SERVICE visas. 2. För slave: Tryck och håll ner > i 5 10 sekunder.» Menyn SERVICE visas. 3. Tryck på för att stega ner till KYLA. Tryck på > för att välja KYLA. 4. Tryck på > för att välja KYLA. Tryck på > igen.» Inställningsmenyn öppnas. 5. Tryck på för att gå till AKTIV KYLA. Tryck på > för att välja AKTIV KYLA. 6. Tryck på > för att välja INTEGRERAD I VP.» En (*) visas. 7. Tryck på < upprepade gånger.» Tills startbilden visas. 8. Tryck på <.» Menyn INFORMATION visas. 9. Tryck på för att stega ner till KYLA. 10. Tryck på > för att välja KYLA. Tryck igen på > för att markera alternativet KYLA. Tryck på + för att aktivera KYLA.» Resultat: KYLA = PÅ. 11. Tryck på < upprepade gånger.» Startskärmen visas. Inställning för elektrisk tillsatsvärmare 1. Tryck och håll ner < i 5 10 sekunder.» Menyn SERVICE visas. 2. Tryck på för att stega ner till TILLSATS. Tryck på > för att välja TILLSATS. 3. Tryck på > för att välja MAX STEG. Tryck på + för sätta önskad steginställning för eltillsatsen. Tryck på < för avmarkering. Om en extern tillsats ska konfigureras går du till bild 4. Fortsätt annars till steg 6.» 4. Tryck på för att stega ner till EXTERN TILLSATS. 5. Tryck på > för att välja EXTERN TILLSATS. Tryck på > igen för att markera alternativet. Tryck på + för att aktivera alternativet.» Resultat: EXT. TILLSATS = PÅ. 6. Tryck på < upprepade gånger.» Startskärmen visas. Danfoss Heating Solutions VMBQS307 23

24 4.5 Kontroll Manuell test 1. För master: Tryck och håll ner < i 5 10 sekunder. Gå till steg 3.» Menyn SERVICE visas. 2. För slave: Tryck och håll ner > i 5 10 sekunder. Gå till steg 3.» Menyn SERVICE visas. 3. Tryck på för att stega ner till MANUELL TEST. Tryck på > för att välja MANUELL TEST. 4. Tryck på > för att välja MANUELL TEST. 5. Tryck på + för att sätta systemet till MANUELL TEST.» Resultat: MANUELL TEST = Testa de olika komponenterna: Stega ner och upp med och +. Markera och avmarkera med > och <. Aktivera och inaktivera komponenter som skall testas genom att trycka på + respektive då ett alternativ är markerat. 7. Tryck på + för att stega upp till MANUELL TEST. Avsluta manuell test genom att trycka på > för att markera MANUELL TEST. Tryck på > för att välja MANUELL TEST.» Resultat: MANUELL TEST = Tryck på < upprepade gånger.» Startskärmen visas. 4.6 Drift 1. Tryck på <.» Menyn INFORMATION visas. 2. Tryck på > för att välja DRIFT. 3. Tryck på för att stega ner till AUTO. 4. Tryck på > för att välja AUTO.» En asterisk (*) visas efter valt alternativ. 5. Tryck på < upprepade gånger.» Tills startbilden visas. Utedelen är nu satt i drift. 24 VMBQS307 Danfoss Heating Solutions

25 5 Bilaga Systemlösning A B Pos Beskrivning A. Master B. Slave 5 Värmepumpsenhet 10 Framledning 11 Returledning 12 Kallvatten 13 Varmvatten 18 Varmvattenberedare 30 Cirkulationspump 36 Cirk.pump (system) 40 Reglerdator 49 Framledningsgivarsystem 50 Givare ute 51 Framledningsgivare (vp) 52 Returledningsgivare 53 Varmvattengivare start (vp) 55 Varmvattengivare topp (vp) 60 Poolgivare 62 Rumsgivare 63 Shuntventil (andra shunt) 77 Växelventil 79 Växelventil kylning 80 Avstängningsventil 83 Backventil 85 Avluftningsventil 87 Säkerhetsventil (9 bar) 91 Smutssilkula 96 Flexslang 100 Säkerhetsventil (3,0 bar) 101 Växelventil pool 103 Värmeväxlarpool 104 Expansionskort 107 Shuntventil (shuntgrp 1) 108 Framledningsgivare (shuntgrp 1) 109 Cirk.pump (shuntgrp 1) 112 Expansionskärl 114 Tillsats 117 Tillsats 120 Kylenhet Danfoss Heating Solutions VMBQS307 25

26 5.1 Elanslutningar 306 Master 26 VMBQS307 Danfoss Heating Solutions

27 Danfoss Heating Solutions VMBQS307 27

28 28 VMBQS307 Danfoss Heating Solutions

29 Danfoss Heating Solutions VMBQS307 29

30 30 VMBQS307 Danfoss Heating Solutions

31 Danfoss Heating Solutions VMBQS307 31

32 Danfoss Värmepumpar AB Box ARVIKA Phone Internet: Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innstående order under föutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss Heating Solutions och Danfoss Heating Solutions logotyp är varumärken som tillhör Danfoss A/S. Med ensamrätt. VMBQS307 Produced by Danfoss Heating Solutions 2014
