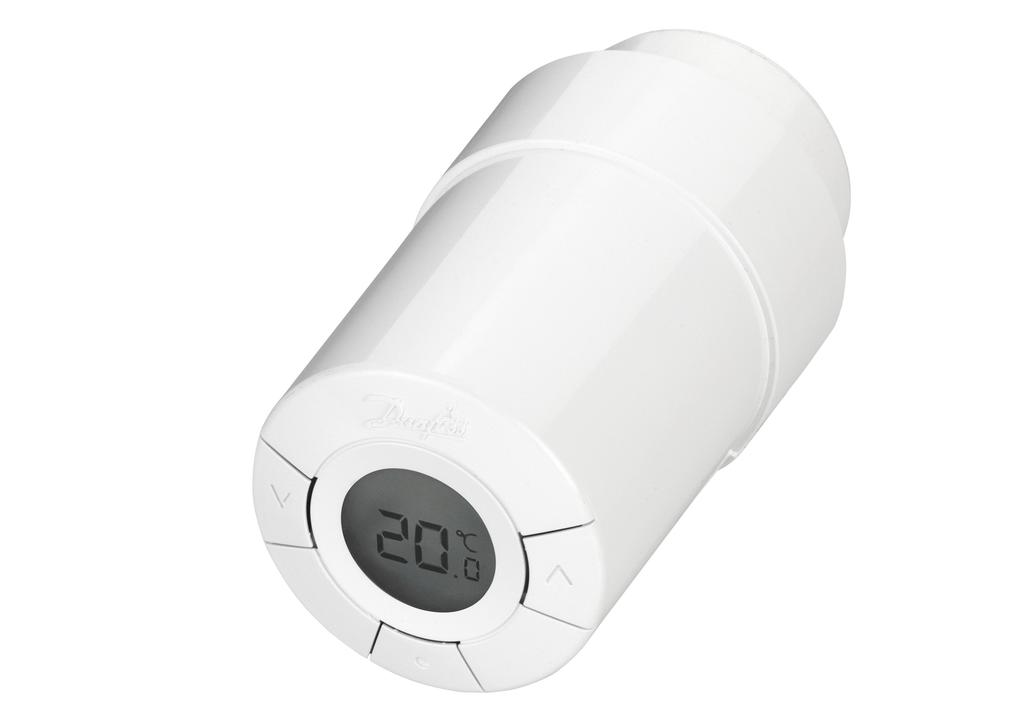

1 Användningsområde alla de andra elektroniska radiatortermostaterna i samma rum. living connect har en öppet fönsterfunktion som stänger ventilen om temperaturen i rummet sjunker tillräckligt snabbt. living connect är en elektronisk radiatortermostat för hemmabruk. Den styrs med en centralt placerad enhet som kallas Danfoss Link CC. Danfoss Link CC kan styra vattenburen värme, elektriska värmeanordningar samt slå till och från brytare i en fastighet. living connect bygger på radiokommunikation och är lätt att installera. Den levereras med adaptrar för alla termostatiska ventiler som tillverkats av Danfoss och de flesta andra radiatorventiler tillverkade av andra leverantörer. living connect är batteridriven, kompakt och mycket enkel att styra med endast tre knappar på framsidan. Huvudfunktioner i ett system med Danfoss Link CC: Energibesparingar Enkel installation Enkel att använda - endast tre knappar Ger hög komfort Öppet-fönster-funktion Ventilfunktion PID-styrning (exakt styrning) Adaptiv inlärning Veckoprogram med justerbara temperaturinställningar Batterilivslängd upp till 2 år Min./max. temperaturgräns Barnlås Semesterfunktion Frysskydd Displaybelysning Variabla börpunkter och upp till 3 inställningsperioder per dag Temperaturen kan ändras när som helst med knapparna på living connect. Ändringen överförs direkt till Danfoss Link CC, som synkroniserar System Danfoss Heating Solutions VDFNS207 Danfoss 08/2012 1

2 Kodnummer Kodnr Adapter (ingår) Instruktioner (på olika språk) 014G G0002 Danfoss RA Danfoss RA och K UK/DE/DK/NL FR/PL/SE/FI UK/DE/DK/NL FR/PL/SE/FI Specifikation Sändningsfrekvens MHz Räckvidd Synkronisering Skärm/display Termostattyp Programvaruklassificering Styrning Strömförsörjning Batterilivslängd Signal vid låg batterinivå Omgivningstemperatur Transport, temperaturområde Temperatur, inställningsområde Rekommenderat användningsområde Öppet-fönster-funktion Storlek Ljudnivå Vikt inklusive batterier Upp till 30 meter Var femte minut Grå digital med bakgrundsbelysning Programmerbar elektronisk styrenhet för radiatorventiler A PID 2 x 1,5 V alkaliska AA-batterier, klass III Upp till 2 år Batterisymbol och larmklocka blinkar på displayen. Om batterinivån är mycket låg blinkar hela displayen. 0 till 40 ⁰C -20 till 65 ⁰C 4 till 28 ⁰C Bostäder (föroreningsgrad 2) Aktiveras vid förändringar på ca 0,5 C under tre minuter RA: L: 91 mm Ø:51 mm / K: L78 mm, Ø: 51 mm < 30 dba 177 g inkl. RA-adapter Säkerhetsklass Typ 1 Mekanisk styrka 70 N (max. kraft från ventil) Max. vattentemperatur 90 C Rörelsetyp Spindelrörelse Max. utvidgning Temperaturintervall Effektförbrukning Linjär 2 3 mm på ventil (1 mm/sek.) 4,5 mm Mäter temperaturen varje minut 3 µw i standby-läge, 1,2 W i aktivt läge Kultrycktest 75 C IP-klass* 20 * Denna termostat bör inte användas i farliga installationer eller på platser där den kommer utsättas för vatten. Testad med avseende på säkerhet och EMC-krav enligt specifikationerna i SS-EN , SS-EN och SS-EN Tillbehör Typ Artikelnummer RAV och RAVL-adapter 014G0250 RA-adapter 014G VDFNS207 Danfoss 08/2012 Danfoss Heating Solutions

3 Datablad Typ K-adapter RTD-adapter M28 MMA-adapter M28 Herz-adapter M28 Orkli-adapter M28 COMAP-adapter Artikelnummer 014G G G G G G0258 Märkning Installation living connect är utrustad med adaptrar för Danfoss RA-ventiler med M30X1.5 (K)-anslutningar (014G0002), två alkaliska AA batterier, en 2 mm insexnyckel. Så här gör du för att sätta i batterierna Ta bort batteriluckan och sätt i de två batterierna. Se till att batterierna är rätt isatta. M måste blinka på displayen innan installation. RA K Börja med att montera adaptern. Dra åt RA-adaptern med insexnyckeln. Dra åt K-adaptern för hand (max. 5 Nm). Skruva fast termostaten på adaptern och dra åt för hand (max. 5 Nm). Insexnyckel 2 mm i cirka 3 sekunder Tryck ned och håll för att fästa termostaten. Danfoss Heating Solutions VDFNS207 Danfoss 08/2012 3

4 Konfiguration Av praktiska skäl rekommenderar vi att Danfoss Link CC ansluts till ett batteri (014G0262). Detta innebär att anordningen blir flyttbar och lätt kan placeras på ett avstånd upp till 1,5 meter från varje radiatortermostat som ska läggas till systemet. Den kompletta installations- och användarhandboken finns här: Välj: För installatörer och därefter: Teknisk litteratur. Videoklipp om installation och programmering av living connect finns på www. YouTube.com, sök efter Danfoss living connect. Ta bort locket på framsidan på Danfoss Link CC genom att försiktigt bända loss locket i de nedre hörnen. Tryck och håll ned inställningsknappen med en kulspetspenna i cirka tre sekunder för att starta installationsmenyn (startfasen kan ta flera minuter). Komplett installations- och användarhandbok Mått RA K RAV/RAVL 4 VDFNS207 Danfoss 08/2012 Danfoss Heating Solutions

5 Danfoss Heating Solutions VDFNS207 Danfoss 08/2012 5

6 6 VDFNS207 Danfoss 08/2012 Danfoss Heating Solutions

7 Danfoss Heating Solutions VDFNS207 Danfoss 08/2012 7

8 Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innstående order under föutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. Danfoss Heating Solutions och Danfoss Heating Solutions logotyp är varumärken som tillhör Danfoss A/S. Med ensamrätt. 8 VDFNS207 Danfoss 08/2012 Danfoss Heating Solutions
