1 Installationsguide DEVIreg 316 Elektronisk termostat

2

3 DEVIreg 316 Innehållsförteckning 1 Inledning Tekniska specifikationer Säkerhetsanvisningar Monteringsanvisningar Inställningar Hysteres Min. temperaturgräns Temperatursänkning Garanti Anvisningar för avfallshantering Inledning DEVIreg 316 är en elektronisk termostat för installation i elskåp med DIN-skena. Termostaten måste anslutas via en allpolig brytare. DEVIreg 316 gäller för reglering av rumstemperatur, golvtemperatur, ventilation, kylning eller för reglering av snösmältning i hängrännor och liknande installationer. Mätning sker antingen med en givare eller en extern luftgivare. Installationsguide 3

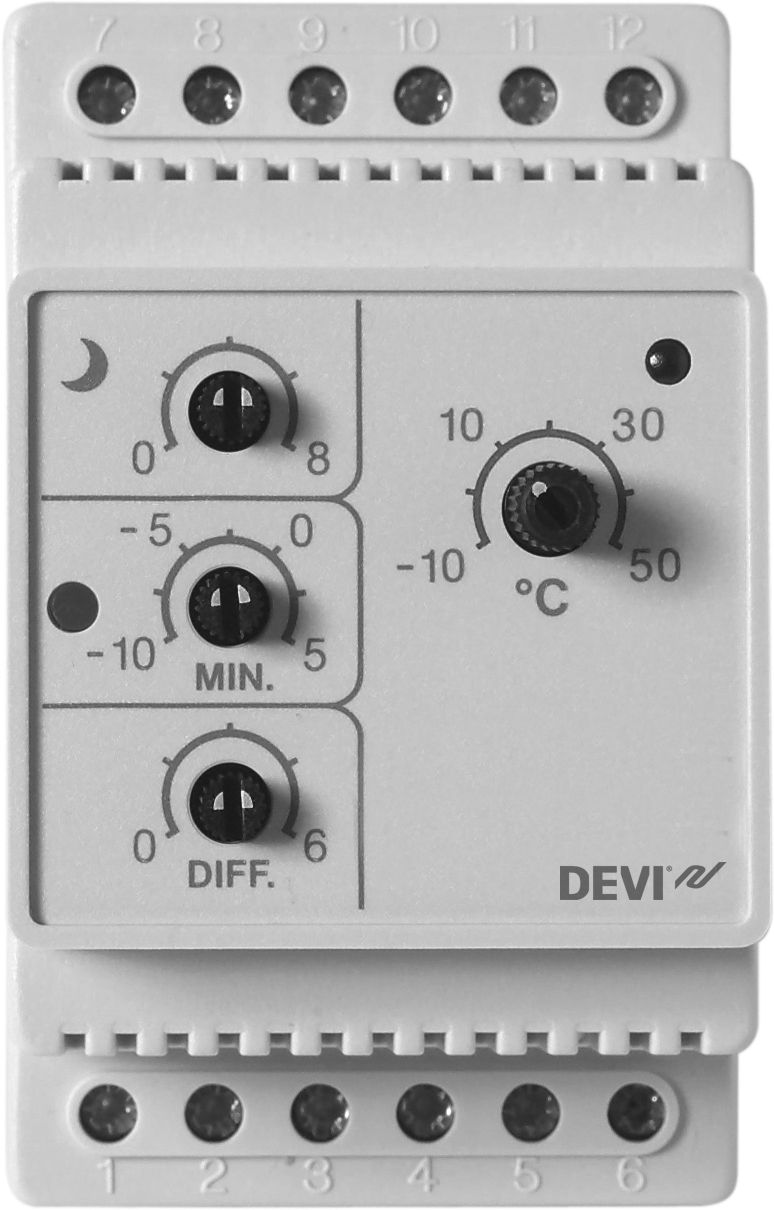

4 Termostaten har en knapp för justering av temperaturinställningen på en skala från -10 C till +50 C. En LED-indikator visar väntelägesperioder (grönt ljus) och värmeperioder (rött ljus). Mer information om produkten hittar du på: devireg.devi.com 1.1 Tekniska specifikationer Driftspänning Strömförbrukning i vänteläge Relä: Resistiv belastning Induktiv belastning V~, 50 Hz Max. 0,25 W Max. 16 A/3 680 W vid 230 V cos φ= 0,3 max. 1 A Givarenheter NTC 15 kohm vid 25 C Avkänningsvärden: 0 C 25 C 50 C 42 kohm 15 kohm 6 kohm Hysteres 0 till 6 C Omgivningstemperatur 10 C till +45 C DEVIreg Installationsguide

5 DEVIreg 316 Sänkning under ekonomiperioder 0 till 8 C Temperaturintervall -10 C till +50 C Min. temperaturgräns -10 C till +5 C Kabelspecifikation, max. 1 x 4 mm 2 eller 2 x 2,5 mm 2 Kultryckstemperatur 75 C Föroreningsnivå Typ 2 (privat bruk) 1B Förvaringstemperatur -20 C till +65 C IP-klass 30 Skyddsklass Klass II Mått Vikt 86 x 36 x 58 mm 180 g Produkten uppfyller kraven i SS-EN-/IEC-standarden Automatiska elektriska styr- och reglerdon för hushållsbruk : SS-EN/IEC (allmänt) SS-EN/IEC (termostater) Installationsguide 5

6 DEVIreg Säkerhetsanvisningar Se till att strömförsörjningen till termostaten stängs av innan du installerar den. VIKTIGT! Om termostaten används för att reglera golvvärmeelement i anslutning till ett trägolv eller något liknande material måste du alltid använda dig av en golvgivare, och du får aldrig ställa in en maxtemperatur som överstiger 35 C för golvet. Observera även följande: Termostaten måste installeras av en behörig och kvalificerad installatör, i enlighet med gällande lokala regler. Termostaten måste anslutas till matning via en allpolig brytare. Anslut alltid termostaten till en kontinuerlig strömförsörjning. Utsätt inte termostaten för fukt, vatten, damm eller hög värme. 6 Installationsguide

7 DEVIreg Monteringsanvisningar Observera följande riktlinjer för placeringen: Installera termostaten i ett elskåp med DIN-skena eller en separat DIN-anordning enligt den lokala lagstiftningen för IP-klasser. Placera inte termostaten så att den utsätts för direkt solljus. Följ nedanstående steg för att montera termostaten: 1. Klicka på termostaten på DIN-skenan. 2. Anslut termostaten enligt kopplingsschemat. Min. Sensor N 250V~ 16 (1) A 6 L Mains V~ IP20 10T45 D316 Värmekabelns skärm måste anslutas till strömförsörjningskabelns jordledare med hjälp av en separat anslutning. Obs! När du använder en ledningsgivare för golvvärme, ska du alltid montera givaren i ett installationsrör. 3. Slå på strömförsörjningen. Installationsguide 7

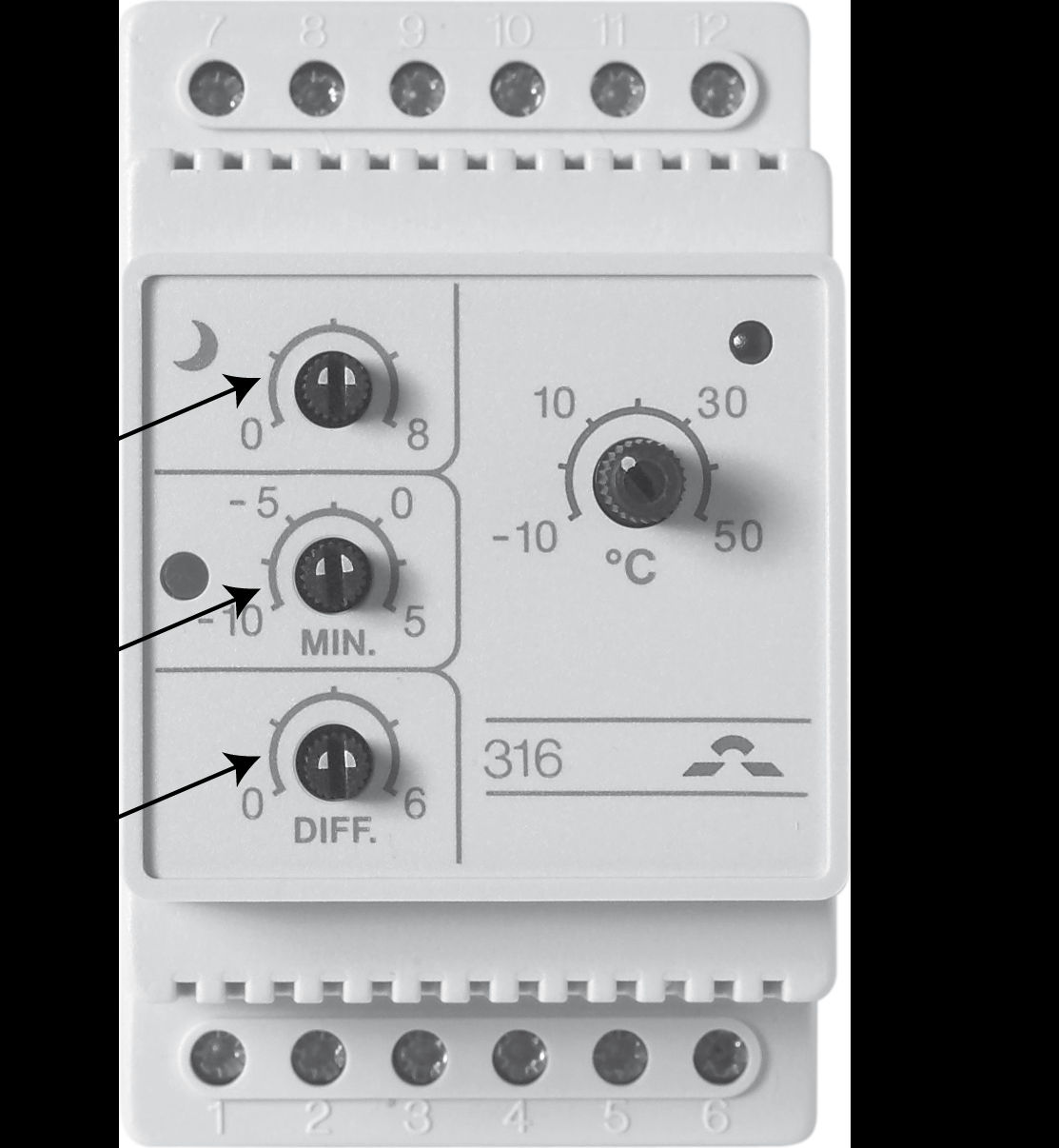

8 Skyddande separering Termostaten är utformad så att givarkretsen är galvaniskt separerad från högspänningsdelen vilket innebär att givaren ses som en lågspänningsdel. 3 Inställningar A B C DEVIreg 316 Nattsänkning Min. temperaturgräns Hysteres 3.1 Hysteres När termostaten används till värmesystem eller kylsystem och temperaturen befinner sig mellan -10 C till +50 C, rekommenderas det att hysteres C justeras enligt det angivna regleringsområdet. Om temperaturen till exempel ställs in på 18 C och hysteres på 3 C, sätts termostaten på vid 18 C och stängs av vid 21 C. För reglering av rumstemperatur rekommenderas att hysteres ställs in till börpunkten 1 C. 8 Installationsguide

9 DEVIreg Min. temperaturgräns När termostaten används i anslutning till snö- och issmältningssystem, rekommenderar vi att använda och justera min. temperaturgräns (B) vilket ser till att termostaten ser till att värmen håller sig inom både den övre och undre temperaturgränsen. Max. temperaturområde måste vara mellan -10 C till +50 C och min. temperaturområde måste ställas in mellan -10 C till +5 C. En länk mellan plint 9+10 måste anslutas för att aktivera användandet av min. temperaturfunktionen om termostaten reglerar snö- och issmältning i hängrännor och stuprör, där onödig energiförbrukning måste undvikas. Speciellt i extremt kallt väder där rinnande vatten eller fukt inte finns. Om temperaturen sjunker under min. temperaturbörvärde, slår termostaten av uppvärmningen och LED-indikatorn blir grön. När temperaturen överskrider max. temperaturinställning, stoppar termostaten uppvärmningen och indikatorn både för min. och max. temperatur försvinner. Installationsguide 9

10 DEVIreg Temperatursänkning Genom att ansluta en extern timer till plintar 4 och 6, kan termostaten ställas in till att minska temperaturen med 0 C till 8 C (A). 4 Garanti 2 Y E A R 5 Anvisningar för avfallshantering 10 Installationsguide

11 DEVIreg 316 Danfoss A/S Electric Heating Systems Ulvehavevej Vejle Denmark Phone: Fax: Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Det samma gäller produkter upptagna på innstående order under föutsättning att redan avtalade specifikationer ej ändras. Alla varumärken i det här materialet tillhör respektive företag. DEVI och DEVI logotyp är varumärken som tillhör Danfoss A/S. Med ensamrätt & VICKF207 Produced by Danfoss 06/2012
