1 SE Installationsvägledning devireg 610 Ž

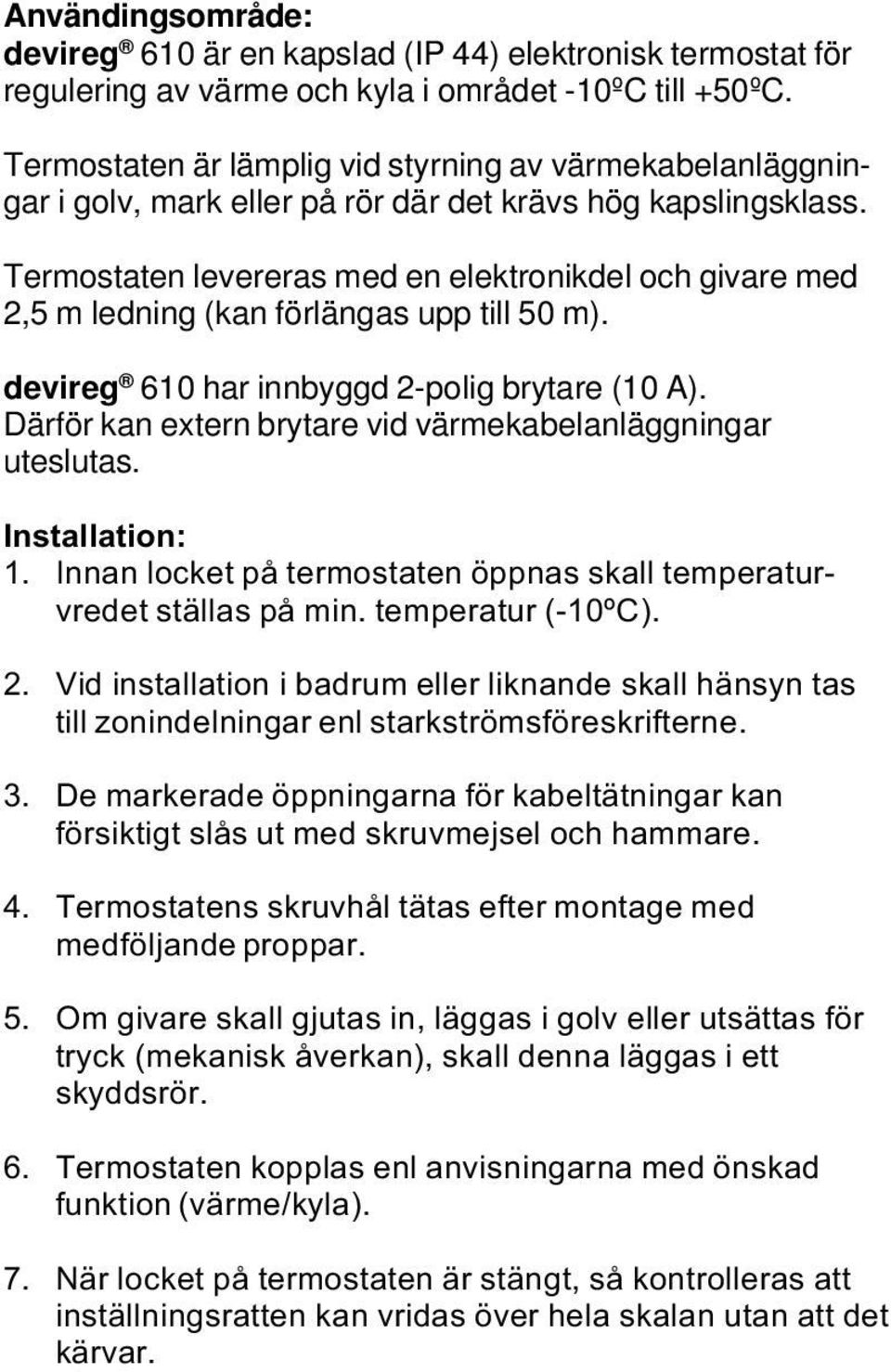

2 Användingsområde: devireg 610 är en kapslad (IP 44) elektronisk termostat för regulering av värme och kyla i området -10ºC till +50ºC. Termostaten är lämplig vid styrning av värmekabelanläggningar i golv, mark eller på rör där det krävs hög kapslingsklass. Termostaten levereras med en elektronikdel och givare med 2,5 m ledning (kan förlängas upp till 50 m). devireg 610 har innbyggd 2-polig brytare (10 A). Därför kan extern brytare vid värmekabelanläggningar uteslutas. Installation: 1. Innan locket på termostaten öppnas skall temperaturvredet ställas på min. temperatur (-10ºC). 2. Vid installation i badrum eller liknande skall hänsyn tas till zonindelningar enl starkströmsföreskrifterne. 3. De markerade öppningarna för kabeltätningar kan försiktigt slås ut med skruvmejsel och hammare. 4. Termostatens skruvhål tätas efter montage med medföljande proppar. 5. Om givare skall gjutas in, läggas i golv eller utsättas för tryck (mekanisk åverkan), skall denna läggas i ett skyddsrör. 6. Termostaten kopplas enl anvisningarna med önskad funktion (värme/kyla). 7. När locket på termostaten är stängt, så kontrolleras att inställningsratten kan vridas över hela skalan utan att det kärvar.

3 Till devireg 610 finns tillbehör som utomhusgivare (E ) och rumsgivare (E ).

4 Värme: V ~ Hz NTC Fig. 1 Kyla: V ~ Hz Fig. 2 NTC Anslutning mellan N och NO - sluter vid fallande temperatur. Mellan N och NC-bryter vid fallande temperatur.

5 Funktionskontroll: Fungerar inte golvvärmen genom justering på inställningsratten, kontrollera att termostatens strömbrytare är tillslagen samt att säkringen är hel innan behörig elinstallatör tillkallas. Felsökning: Görs av behörig elinstallatör! Kontrol af fejlmuligheder: - Kontrollera att det finns spänning på 1 och 2. - Efterdrag anslutningskruvarna 1 till 5. - Kontrollera effekten på kabeln genom att mäta spänningen och kabelns resistans, därefter beräkna effekten. P = U 2 R = R Felsökning W (vid 230 V~) Utifrån den beräknade effekten, kan värmekabeltypen bestämmas och den finns i din katalog. - När kännarledningen, på 6 och 7 kopplas bort, skall lysdioden lysa, om inte, är termostatet trasigt. - Mätning av avkännaren med ohm- meter skall ge ett fast motståndsvärde i förhållande til omgivningstemperaturen, se tekniska data. - När 6 och 7 kortslutes, skall lysdioden lysa och termostatet bryta, om inte, är termostaten trasig.

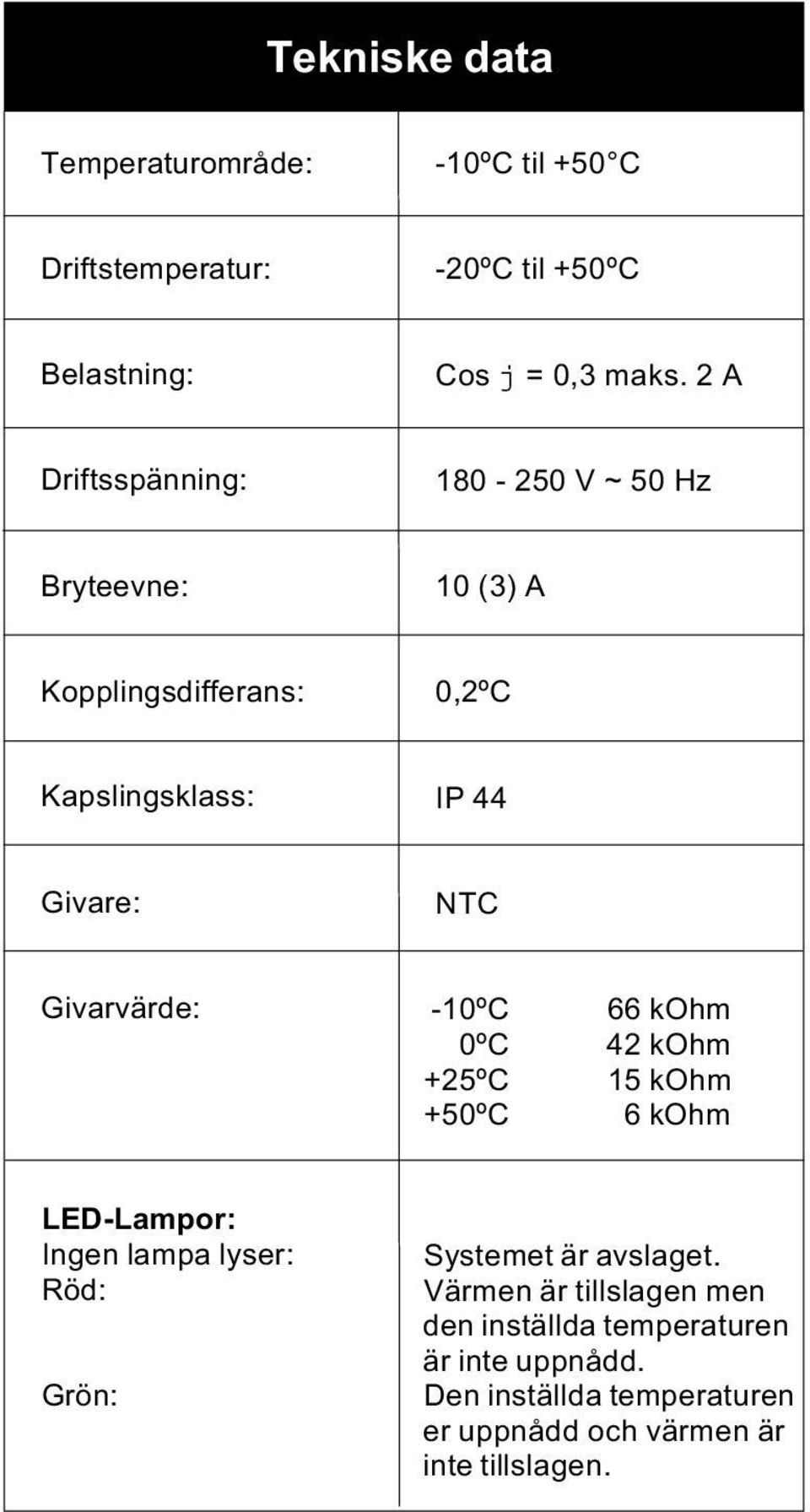

6 Tekniske data Temperaturområde: -10ºC til +50 C Driftstemperatur: -20ºC til +50ºC Belastning: Cos j = 0,3 maks. 2 A Driftsspänning: V ~ 50 Hz Bryteevne: 10 (3) A Kopplingsdifferans: 0,2ºC Kapslingsklass: IP 44 Givare: NTC Givarvärde: -10ºC 66 kohm 0ºC 42 kohm +25ºC 15 kohm +50ºC 6 kohm LED-Lampor: Ingen lampa lyser: Röd: Grön: Systemet är avslaget. Värmen är tillslagen men den inställda temperaturen är inte uppnådd. Den inställda temperaturen er uppnådd och värmen är inte tillslagen.

7 Ž GARANTI Vi gratulerar till ditt köp av ett Ž deviheat System. Ž deviheat System är både bekvämt och ekonomiskt. Vi är övertygade om att du kommer att bli nöjd. Ž deviheat är ett komplett uppvärmningssystem med deviflex eller devimat värmekabel och devireg termostat. Ž deviheat är marknadens kanske säkraste system. Om mot all förmodan ett fel skulle uppstå på ditt Ž deviheat system, kan du känna dig i trygga händer. Ž Elektrovärme AB är medlem i Ž Gruppen, som har huvudkontor och tilverkning i Danmark. Det ger dig den varugaranti, som gäller för leverantörer inom Europeiska Unionen (EU), Directive 8/374/CEE samt naturligtvis de garantilagar som gäller i Sverige. Ž lämner materialfels-garanti för deviflex och devimat värmekabel i 10 år och för övriga ingående Ž produkter i 2 år. Garantin gäller under förutsättning att garantisedeln på nästa sida är ifylld enligt föreskrifterna samt att felet är meddelat till och installerat av behörig elinstallatör. Var vänlig och observera! För att garantin på näste sida skall gälla, måste garanti-sedeln vara svensk och ifylld av behörig elinstallatör. Vi på Ž Elektrovärme AB åtar oss, då fel som faller under Ž Garantin uppstår, att reparera eller ersätta det felaktiga materialet utan kostnad för köparen vare sig det gäller reparation, ersatt material eller andra kostnader kopplade till reperationen. I de fall ett fel uppstått på en devireg termostat förbehåller vi oss rätten att reparera termostaten kostnadsfritt och utan dröjsmål för köparen. Ž Garantin gäller inte förläggningar eller installationer gjorda av icke behöriga installatörer. Ž Garantien gäller inte heller fel som uppstått genom felaktigt materialval eller annan persons misstag under senare arbeten eller direkt åverkan orsakad av annan person. Om behörig elinstallatör anlitas för att reparera fel som uppstått då Ž Garanti inte gäller, kommer allt material och arbete att debiteras till fullt pris. Ž Garantin gäller heller inte om betalning för de garanterade materialet ej är erlagd. Vi på Ž Elektrovärme AB kommer att stå till förfogande ärligt, effektivt och så fort vi har en möjlighet, vid varje tillfälle köparen har en rimlig önskan eller förfrågan. Anders Allmér VD Ž Elektrovärme AB

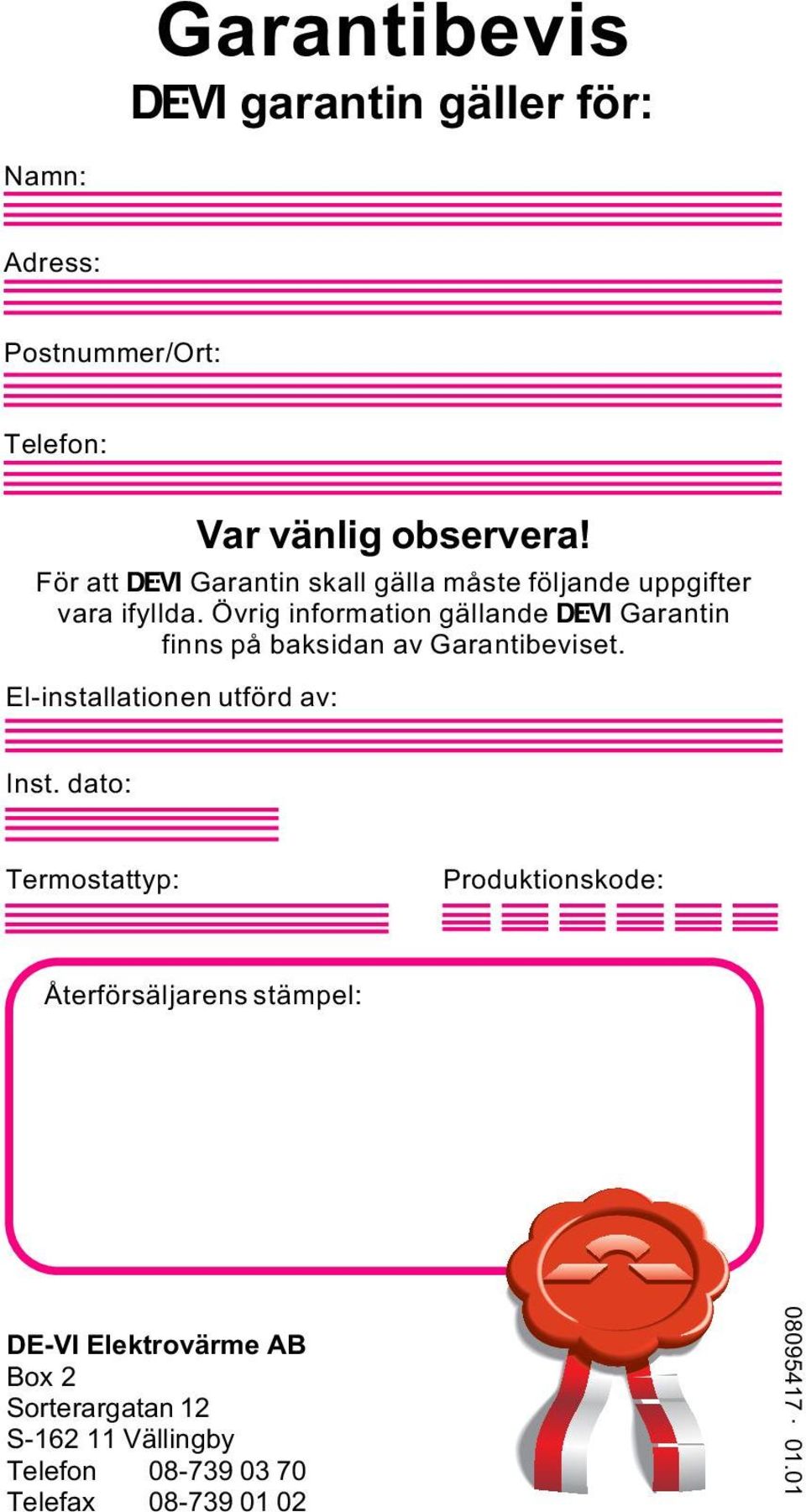

8 Garantibevis Ž garantin gäller för: Namn: Adress: Postnummer/Ort: Telefon: Var vänlig observera! För att Ž Garantin skall gälla måste följande uppgifter vara ifyllda. Övrig information gällande Ž Garantin finns på baksidan av Garantibeviset. El-installationen utförd av: Inst. dato: Termostattyp: Produktionskode: Återförsäljarens stämpel: DE-VI Elektrovärme AB Box 2 Sorterargatan 12 S Vällingby Telefon Telefax
