SET-61 Instruktioner för installation och drift

Transkript

1 Labkotec Oy Myllyhaantie 6 FI PIRKKALA FINLAND Tel: Fax: Internet: 1/7 SET-61 Copyright 2014 Labkotec Oy Vi förbehåller oss rätten att göra ändringar utan

2 INNEHÅLLSFÖRTECKNING 1 BRUK MONTERING Elektriska kopplingar Monteringsmått UNDERHÅLL OCH REPARATION EXEMPELKOPPLING TEKNISKA DATA... 6 Copyright 2014 Labkotec Oy 2/7 Vi förbehåller oss rätten att göra ändringar utan

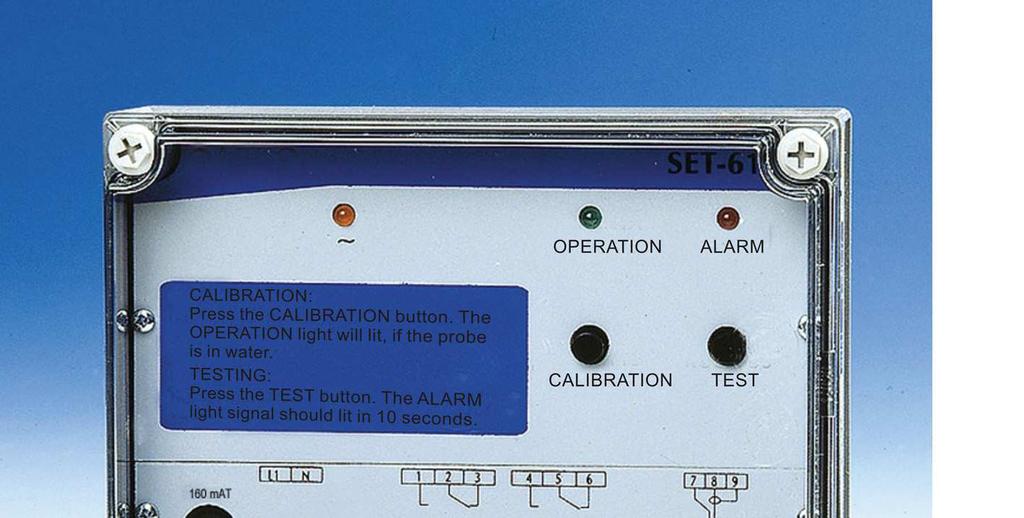

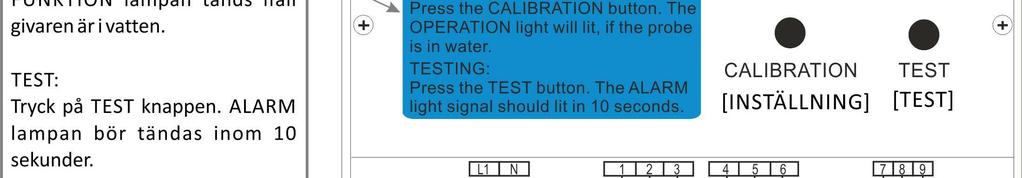

3 1 BRUK SET-61 konduktiv nivåvakt är avsedd som torrkokningsskydd i slutna hetvattenpannor. Utöver centralenheten hör givaren SET/J1 till systemet. Torrkokningsskyddet måste ställas in manuellt efter alarm. Skyddet är enbart på då givaren är i vätska. Apparaten ställs in genom knappen INSTÄLLNING som finns på frampanelen, varefter den gröna funktionslampan tänds. När skyddet får alarm tänds en röd alarmlampa, funktionslampan släcks, och reläerna släpps. När funktionslampan är tänd bör alarmlampan vara släckt och tvärtom. Ifall bägge lamporna av någon anledning är släckta samtidigt är det frågan om ett feltillstånd. I apparaten finns en s.k. AUTOSTART-koppling, med hjälp av vilken apparaten automatiskt ställs in då matarspänningen kopplas till, ifall givaren är i ledande vätska. Med TEST-knappen kan givarlinjen kapas artificiellt (= motsvarar att givaren torrläggs). Alarmlampan bör tändas inom ungefär 10 sekunder, och funktionslamporna släckas. Bild 1. Apparatens funktioner har beskrivits på frampanelen. Copyright 2014 Labkotec Oy 3/7 Vi förbehåller oss rätten att göra ändringar utan

4 2 MONTERING 2.1 Elektriska kopplingar När apparaten kopplas till elnätet och monteringsomgivningen bör man följa god monteringssed och observera elsäkerheten och eventuella specialkrav som monteringsomgivningen ställer. I kabelmonteringen för givaren bör dock följande saker tas i beaktande: Vid kopplingen av torrkokningsskyddets givare ska man använda den specialtillverkade kabeln av typen LABKO SET60S/PSP4E med övervakningshölje som levererades med paketet. Det klara skyddshöljet på kabeln (kring den vita ledaren) ska isoleras i givaränden, den vita ledaren kopplas till elektroden och den röda till kroppen. Ifall du behöver en längre kabel ta kontakt med apparatens leverantör. Bild 2. SET-61 uttagsplintar 2.2 Monteringsmått Bild 3. SET-61 och SET/J1 måttritning Copyright 2014 Labkotec Oy 4/7 Vi förbehåller oss rätten att göra ändringar utan

5 3 UNDERHÅLL OCH REPARATION 4 EXEMPELKOPPLING Nätsäkringen (markerad 160 ma) kan bytas ut till en annan 5 x 20 mm / 160m-AT glasrörssäkring enligt IEC127. Centralenheten innehåller inga delar som kan underhållas, vid fel kontakta leverantören. Copyright 2014 Labkotec Oy 5/7 Vi förbehåller oss rätten att göra ändringar utan

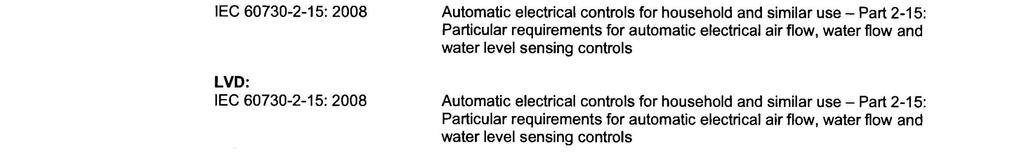

6 5 TEKNISKA DATA SET-61 Konduktiv vätskenivåvakt Driftspänning Tillåten spänningsfluktuation + 10 %/-15 % Effektbehov Omgivningens temperatur Elektrodanslutning - spänning - kortslutningsström - verkningsområde (ledningsförmåga) Givare 230 V (115 V) Hz, 4 VA. Säkring IEC127 5x20 mm/160 mat, II-klass. Apparaten har ingen löstagbar huvudströmbrytare. 4 VA -10 C C max. 24 V/50 Hz < 3 ma 1/50 kω... 1/100 kω... SET/J1-givare, konduktiv - trycktålighet 2 MPa - temperatur C - koppling R1" Kablage Material: Releutgångar 2 st. reläutgångar med potentialfri växelkontakt Elektrod: AISI 316, Teflon Tätning: TESNIT BA SOLVENIT En 5 m lång kopplingskabel för givaren levereras med apparaten: LABKO SET60S/PSP4E Silikonkabel 2 x 0,75 mm² + skydd 250 V/5 A I normalläge är reläerna öppna. Kapsling EMC LVD Skyddsklass Kapselns mått Material Emission Immunitet IP x 130 x 75 (b x h x d) Polykarbonat IEC/EN IEC/EN EN IEC IEC (Product Standard) På matarspänningsledarna i apparatens närhet måste man installera en strömbrytare (250 VAC/1A), som separerar bägge ledarna (L1, N), för att underlätta underhålls- och bruksåtgärder. Brytaren ska märkas som apparatens frånskiljare. Copyright 2014 Labkotec Oy 6/7 Vi förbehåller oss rätten att göra ändringar utan
