1 Elprodukter

2

3 Stork Automation grundades 1936 av Dirk Josef Stork. Idag ingår DJ Stork Automation AB i den nordiska Stork Automation koncernen med bolag i Sverige, Norge och Finland. Vi har ett långt och nära samarbete med våra leverantörer, vilket gör att vi snabbt kan arbeta fram flexibla och kundan passade lösningar. Givetvis är våra leverantörer ISO 9001:2000 och RoHS certifierade.

4

5 INNEHÅLLSFÖRTECKNING Golvvärme DM10 tunn löskabel för fri förläggning 4 mm...6 Finnfoil...7 Mattan MD...8 Rot-kabel snösmältning SelfTec självreglerande kabel för takvärme...10 SnowTec värmekabelmatta för markvärme...11 Varmhållning av rör FreezeTec värmeslinga för rör (inbyggd termostat)...12 SelfTec självreglerande kabel med sladd och stickpropp...13 SelfTec DW självreglerande kabel godkänd för dricksvattenledningar...13 Reglering Termostater för golvvärme...14 Regleringsenhet Givare... 15

6 Golvvärme DM10 Löskabel för fri förläggning 4 mm Tunn kabel för förläggning i golvbruk eller i fix direkt under klinkers. Godkänd att förlägga på brännbart underlag. Teknisk data: Effekt: 10 W/m 230 V ~ 50/60 Hz Diameter: 4,3 mm Lägsta förläggningstemp: 5 C Max. omgivningstemp: +80 C Kallkabel: 1 x 2,5 m; 2 x 0,75 mmc 2 x 1,0 mm2 Ledarisolering: FEP/PVDF Yttre isolering: PVC Resistive tolerans: ±5 % Min. böjradie : 3 mm Skyddsklass: IPX7 Product certificates: GOST-R Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE Artikelnummer Längd Effekt OhmΩ + 5 % DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/ DM 10/

7 Finnfoil Tunn värmefolie anpassad för trä och laminatgolv. Endast 0.2 mm bygghöjd. FF6060 FinnFoil 60 cm 60W/mC 33W/m (pris. pr m) FF6080 FinnFoil 60 cm 80W/mC 44W/m (pris. pr m) tillbehör FFTK FinnFoil kopplingsklämma FFTAPE FinnFoil värmebeständig tejp VM tape FinnFoil vulk tejp för anslutningsklämma. 38mm/6m 9080 Dubbelhäftande tape, värmebeständig. 25 mm x 55 m RKK 1,5 blå dubbel isolerad RKK 1,5 sort dubbel isolerad FFTÅNG FinnFoil klämtång Teknisk data Effekt: Bredd: varav värmedel: Bygghöjd: Längd: 230 V 60 eller 80 W/mC 60 cm 55 cm 0,2 mm Anpassas efter rummets yta 7

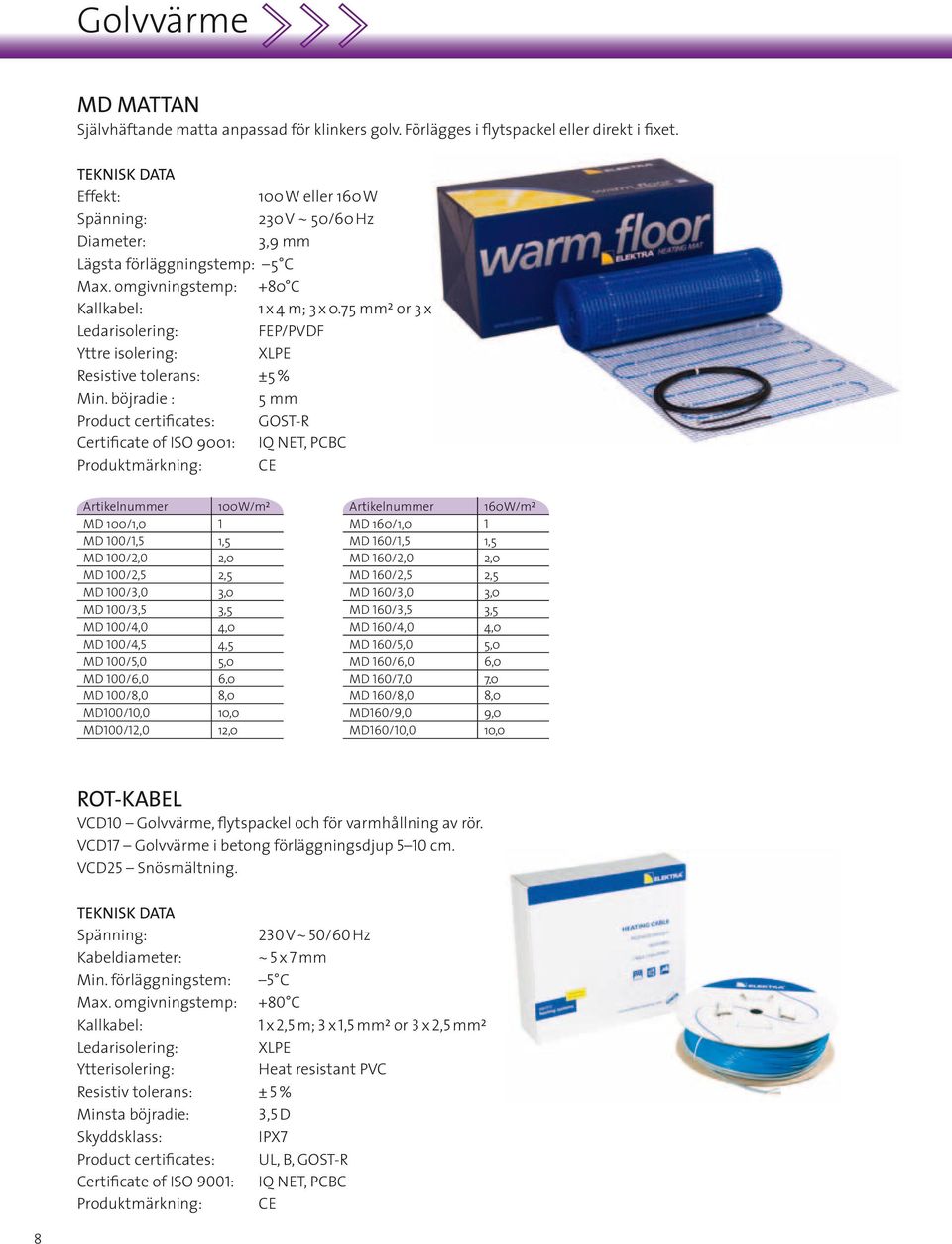

8 Golvvärme MD Mattan Självhäftande matta anpassad för klinkers golv. Förlägges i flytspackel eller direkt i fixet. Teknisk data Effekt: 100 W eller 160 W 230 V ~ 50/60 Hz Diameter: 3,9 mm Lägsta förläggningstemp: 5 C Max. omgivningstemp: +80 C Kallkabel: 1 x 4 m; 3 x 0.75 mmc or 3 x 1.0 mm2 Ledarisolering: FEP/PVDF Yttre isolering: XLPE Resistive tolerans: ±5 % Min. böjradie : 5 mm Product certificates: GOST-R Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE Artikelnummer 100W/mC MD 100/1,0 1 MD 100/1,5 1,5 MD 100/2,0 2,0 MD 100/2,5 2,5 MD 100/3,0 3,0 MD 100/3,5 3,5 MD 100/4,0 4,0 MD 100/4,5 4,5 MD 100/5,0 5,0 MD 100/6,0 6,0 MD 100/8,0 8,0 MD100/10,0 10,0 MD100/12,0 12,0 Artikelnummer 160W/mC MD 160/1,0 1 MD 160/1,5 1,5 MD 160/2,0 2,0 MD 160/2,5 2,5 MD 160/3,0 3,0 MD 160/3,5 3,5 MD 160/4,0 4,0 MD 160/5,0 5,0 MD 160/6,0 6,0 MD 160/7,0 7,0 MD 160/8,0 8,0 MD160/9,0 9,0 MD160/10,0 10,0 Rot-Kabel VCD10 Golvvärme, flytspackel och för varmhållning av rör. VCD17 Golvvärme i betong förläggningsdjup 5 10 cm. VCD25 Snösmältning. Teknisk data 230 V ~ 50/60 Hz Kabeldiameter: ~ 5 x 7 mm Min. förläggningstem: 5 C Max. omgivningstemp: +80 C Kallkabel: 1 x 2,5 m; 3 x 1,5 mmc or 3 x 2,5 mmc Ledarisolering: XLPE Ytterisolering: Heat resistant PVC Resistiv tolerans: ± 5 % Minsta böjradie: 3,5 D Skyddsklass: IPX7 Product certificates: UL, B, GOST-R Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE 8

9 10 W/m 17 W/m Artikelnummer Längd Effekt Ohm Ω VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ VCD 10/ Artikelnummer Längd Effekt Ohm Ω VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ VCD 17/ w/m Artikelnummer Längd Effekt Ohm Ω VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/ VCD 25/

10 Snösmältning SelfTec Självreglerande kabel för snösmältning Används till takanläggningar för att skydda mot snö och fallande istappar. Teknisk data Effekt: 16 W/m (temp. +5 C) 230 V ~ 50/60 Hz Kabeldiameter: ~ 6 x 8 mm Min. förläggningstemp: 5 C Max. omgivningstemp: +65 C Typ av kabel: Självreglerande Insolation: Poliolefin Ytterhölje: UV resistent poliolefin Resistive tolerance: ±5 % Min. radie: 3,5 D Skyddsklass: IPX7 Max. kabel längd: 80 m Max säkring: 16 Amp Product certificates: B, GOST-R Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE Montage: Utanpåliggande Tillbehör Av och anslutningar för SelfTec. Tillval Reglercentraler, termostater, givare fukt temp, utomhusgivare. Artikelnummer SelfTec 16/X Effekt 16 W/m 10

11 Snösmältning SnowTec Värmekabelmatta för snösmältningsanläggning Teknisk data Effekt: 300 W/kvm 230 V ~ 50/60 Hz Mattan bygger: 7,5 mm Lägsta förläggningstemp: 5 C Max.omgivningstemp: +80 C Kallkabel: 1 x 4 m; 3 x 1,5 mmc or 3 x 2,5 mm Diameter värmekabeln: ~ 5 x 7 mm Effekt per meter: 25 W/m Insolation: XLPE Yttre isolering: PVC Resistiv tolerans: ±5 % Min. böjradie: 5D Skyddsklass: IPX7 Product certificates: B, UL, GOST-R Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE Artikelnummer Dimension Effekt Yta SnowTec 300/2 0,6 x ,2 SnowTec 300/3 0,6 x ,8 SnowTec 300/4 0,6 x ,4 SnowTec 300/5 0,6 x ,0 SnowTec 300/7 0,6 x ,2 SnowTec 300/10 0,6 x ,0 SnowTec 300/13 0,6 x ,8 SnowTec 300/16 0,6 x ,6 SnowTec 300/21 0,6 x ,6 11

12 Varmhållning av rör FreezeTec Värmeslinga för rör (inbyggd termostat) Serieresistiv kabel med sladd och stickpropp lämplig för varmhållning av rör. Kabeln är försedd med en inbyggd termostat i ändan av kabeln. Teknisk data Effektt: 12 W/m 230 V ~ 50/60 Hz Diameter: ~ 5 x 7 mm Lägsta förläggningstemp: 5 C Max. omgivningstemp: +70 C Kallkabel: 1 x 1,5 m; 3 x 0,75 mm; inkl stickpropp Isolation: XLPE Yttre isolering: PVC Resistiv tolerans: ±5 % Min. böjradie: 3,5 D Kontrol: inbyggd bimetallstermostat På: +3 C Av: +10 C Skyddsklass: IP X7 Product certificates: EZU Certificate of ISO 9001: IQ NET, PCBC Produktmärkning: CE Montage: Utvändig Artikelnummer Dimension Effekt FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W FreezeTec 12/ W 12

13 SelfTec Självreglerande kabel med sladd och stickpropp. Antifrostpaket för varmhållning av rör. Teknisk data Effekt: 16 W/m (temp. +5oC ) 230 V ~ 50/60 Hz Kabeldiameter: ~ 6 x 8 mm Min. förläggningstemp: 5oC Max. omgivningstemp: +65oC Kallkabel: 1x 3 m; 3 x 0,75 mmc; with the plug Ledarisolering: Poliolefin Ytterisolering: UV resistant poliolefin Resistiv toerans: ±5 % Minsta böjradie: 3,5 D Skyddsklass: IPX7 Artikelnummer Längd Effekt Product certificates: B, GOST-R SelfTec 16/ W Certificate of ISO 9001: IQ NET, PCBC SelfTec 16/ W SelfTec 16/ W Produktmärkning: CE SelfTec 16/ W Montage: Utvändigt SelfTec 16/ W SelfTec 16/ W SelfTec 16/ W SelfTec 16/ W SelfTec DW självreglerande frostskyddskabel godkänd att förläggas i dricksvattenrör Frostskyddskabel avsedd för rör, ventiler och andra objekt som kan skadas av låga temperaturer, godkänd att förläggas i dricksvattenledningar. Teknisk data Effekt: 10w/m( vid temp +10ºC) 230V~50/60Hz Dimension: 6 8mm Min.installationstemp: 5ºC Max.installationstemp: +65ºC Type av kabel: Självreglerande Isolering: Poliolefin Yttermantel: LDPE certifierad för dricksvattenkabel Resestiv tolerans: ±5 % Min böjradie: 3.5 D Skyddsklass: IPX7 Max kabel längd: 100 m utanpå 60m invändigt Produkt certifikat: B,GOST-R Certifikat ISO 9001: IQNET, PCBC Produktmärkning: CE Tillbehör SelfTec genomföringar V'', X'', 1'' An och avslutning 13

14 Reglering Temperaturbegränsning ex. Trägolv 27C Tvåpolig brytare Inbyggd givare och ingång för golvgivare Veckobaserad kalenderfunktion Slutande relä 13 A, 230V Larmfunktion Termostater för golvvärme FL1-S Elektronisk 1-stegs termostat med tvåpolig brytare, givare och ingång för att ansluta en golvgivare. Tekniskdata Inställningsområde 0 40 C Temperaturbegränsning ex: trägolv 27 C Tvåpolig brytare Inbyggd givare och ingång för golvgivare Switchar för enkel byte mellan luft och golvgivare Minimum-/maximumbegränsning Slutande relä 13 A, 230 V FL1-D Elektronisk 1-stegs termostat med digital display för golvvärme. Den har tvåpolig brytare och ekonomisänkningsfunktion. FL1-S Elektronisk 1-stegs termostat med tvåpolig brytare Reglering Tekniskdata: Termostater Inställningsområde för golvvärme C Temperaturbegränsning ex: trägolv 27C Tvåpolig brytare Inbyggd givare och ingång för golvgivare Switchar för enkel byte mellan luft och go Minimum-/Maximumbegränsning Slutande relä 13 A, 230 Termostaten kan visa följande data i displayen i normalläge: Temperatur rumsgivaren Temperatur vid Golvgivaren Börvärde Tid och veckodag Tekniskdata Inställningsområde: 0 40 C Temperaturbegränsning ex. trägolv 27 C Tvåpolig brytare Inbyggd givare och ingång för golvgivare Veckobaserad kalenderfunktion Slutande relä 13 A, 230 V Larmfunktion FL1-D Elektronisk 1-stegs termostat med display för golvv ekonomisänkningsfunktion. Termostaten kan visa följande data i displayen Temperatur rumsgivaren Temperatur vid Golvgivaren Börvärde Tid och veckodag Tekniskdata: Inställningsområde: C Temperaturbegränsning ex. Trägolv 27C Tvåpolig brytare Inbyggd givare och ingång för golvgivare Veckobaserad kalenderfunktion Slutande relä 13 A, 230V Larmfunktion 14

15 Regleringsenhet ETR2 Elektronisk termostat från Elektra, utformad särskilt för små snö och is anläggningar. Består av en styrenhet, fukt detektor och en uteluft sensor. ETR2 ger en ekonomisk styrning av alla mindre applikationer. Med fokus på strömförbrukning och enkel installation, håller ETR2 hängrännor och små markområden fria från is och snö. Ekonomisk kontroll av is och snösmältningsanläggningar. Känner av temperatur och fukt Lätt att installera Tekniska data Strömförsörjning: 230 V ~ 50/60 Hz Brytförmåga: 16A, 230 V ~ 50/60 Hz Installation: DIN-skena Temperaturområde: 0 C 10 C Skillnad / Hysteres: 0.3K Signal lampa: LED Mått (H x B x D): 86 x 52 x 59 mm Moduler: 3 ETO Termostat för styrning av temperatur och fukt. Lämplig för större mark- eller tankanläggningar. Givare ETOG-55 Markgivare för fukt och temperatur i mark ETOR-55 Takgivare för fukt och temperatur i hängrännor ETF-7 Luftgivare 15

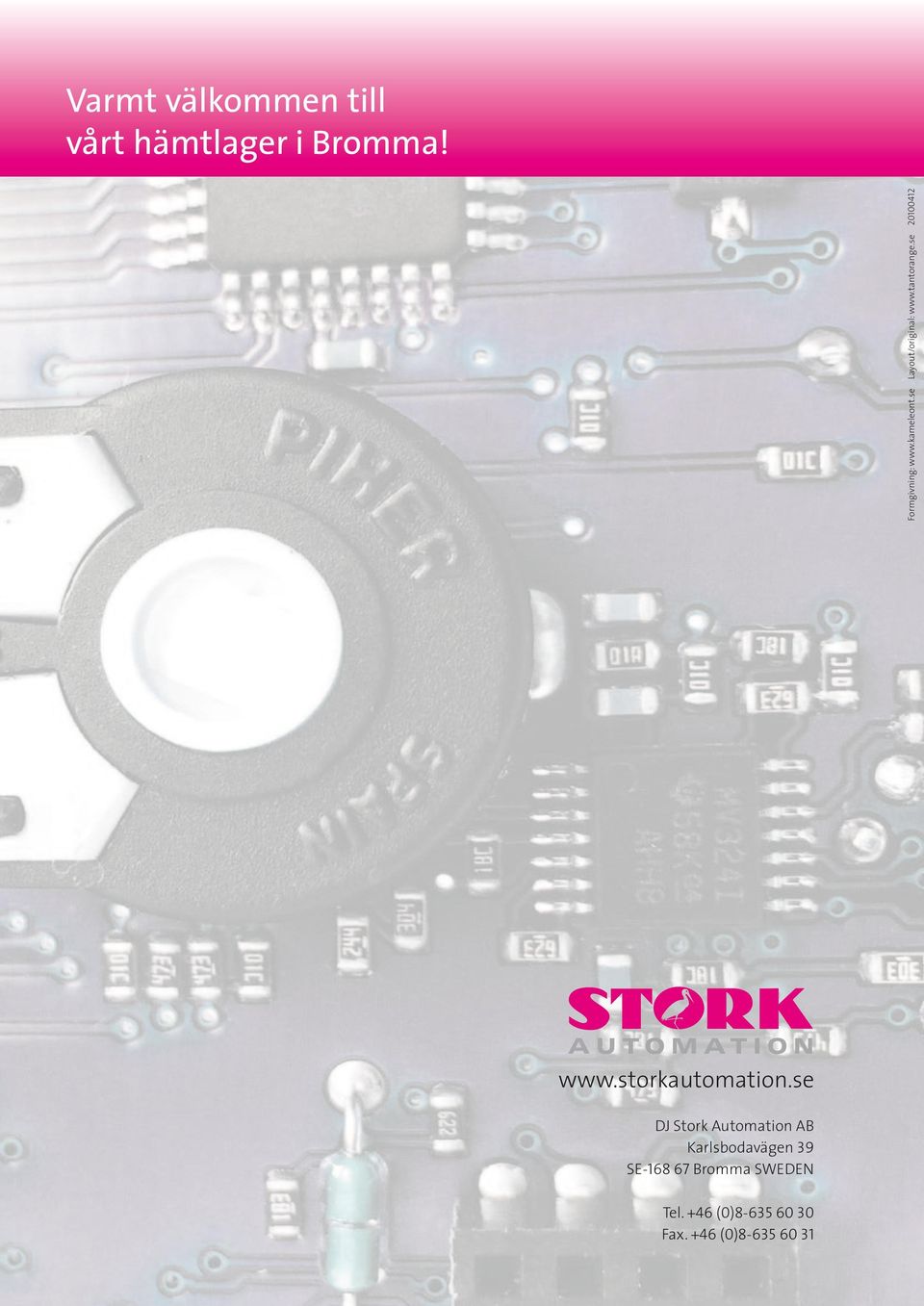

16 Varmt välkommen till vårt hämtlager i Bromma! Formgivning: Layout/original: DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)
