1 BasicPlus 2 WT-T Rumstermostat

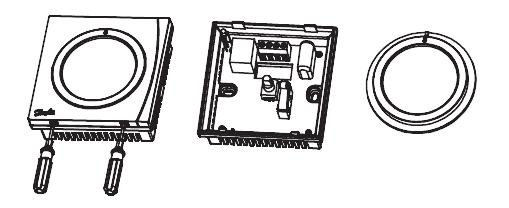

2 1. Installation 1. Installationen måste utföras av en behörig elektriker. 2. Rumstermostaten bör installeras ungefär 1,5 m ovanför golvnivå, och på en plats med minimal inverkan från solljus, luftdrag eller värmekällor (t.ex. en TV), se bild Börja med att försiktigt ta bort locket och vredet, se bild Anslut kabeln innan de medföljande skruvarna används för att montera bakstycket på väggskåpet. Montera sedan locket på bakstycket, se bild Kabeldragning Mått (se bild 4) och kopplingsschema (se bild 5). WT-T används ofta i kombination med Danfoss TWAtermomotor. Beroende på varifrån strömförsörjningen hämtas och vilken termomotortyp det gäller (C eller O) görs kabeldragningen mellan rumstermostat och termomotor på olika sätt. Utför kabeldragningen enligt den av illustrationerna nedan som överensstämmer med aktuell situation. 1. Om strömförsörjningen finns nära rumstermostaten: Anslutning till termomotor TWA 230 V av C-typ, se bild 6. Anslutning till termomotor TWA 230 V av O-typ, se bild 7. VICU207 Danfoss Heating Solutions

3 2. Om strömförsörjningen finns nära termomotorn: Anslutning till termomotor TWA 230 V av C-typ, se bild 8. Anslutning till termomotor TWA 230 V av O-typ, se bild Observera 1. Korrekt kabeldragning är av största vikt. Vi rekommenderar att man först använder ett instrument för att identifiera - och -kablarna. 2. Skala inte bort alltför mycket isolering från kabeln, detta för att undvika risken för en kortslutning om den avskalade kabeln kommer i kontakt med metalllen i den 86 mm stora termostaten. 3. Skruvarna som används för att fästa rumstermostaten i väggenheten får inte vidröra kabeln. Om isoleringen skadas av skruven, och kabel och skruv får kontakt med varandra, uppstår risk för kortslutning. 4. Om väggen ska målas ska detta göras innan rumstermostaten monteras. Annars kan damm eller färgpartiklar tränga in i termostaten och skada kretskortet. 5. Maxlasten för reläet är 3 A (resistiv) eller 1 A (induktiv, t.ex. pump, motor). Om belastningen överskrider denna gräns kommer reläet att skadas. 6. Täck inte över termostaten, till exempel genom att hänga en handduk framför den. 7. Rumstermostaten ska anslutas till korrekt termomo- Danfoss Heating Solutions VICU207 3

4 tor i slingan för individuell reglering av rumstemperaturer. 4. Teknisk specifikation Egenskap Godkännande Omgivande temperatur Kapslingsklass 30 Maxlast, induktiv Maxlast, resistiv Energiförbrukning Strömförsörjning Inställningsintervall för rumstemperatur Material i kåpan Beskrivning CE-märkning, SS-E C <1 A <3 A 7 W 230 Vac ±10%, 50/60 Hz 5-30 C ABS + PC 4 VICU207 Danfoss Heating Solutions

5 Fig m Fig. 2 Fig. 3 Danfoss Heating Solutions VICU207 5

6 Fig. 4 Fig. 5 O C Fig. 6 WT-T TWA 230V C C O 6 VICU207 Danfoss Heating Solutions

7 Fig. 7 TWA 230V O WT-T C O Fig. 8 TWA 230V C WT-T C O Fig. 9 TWA 230V O WT-T C O Danfoss Heating Solutions VICU207 7
