Kv. Mjölner 5 & 6 samt Ymer 7. Nybyggnad av bostäder. Redovisning dagvattenförhållanden

Transkript

1 Markplan I. Eriksson ab Kv. Mjölner 5 & 6 samt Ymer 7 Nybyggnad av bostäder Redovisning dagvattenförhållanden Jonstorp \\MARKPLAN-SERVER\Markplan-NAS\Arbetsmappen\1-Ritningar\LBE\1157-Mjölner 5 och 6\VA-Utredning\LBE\Redovisning-Dagvatten docx Postadress Telefon Telefax e- post N:a Kustvägen markplan.ab@telia.com Jonstorp

2 Mjölner 5 & 6, Ymer 7 Redovisning Dagvatten Växjö 1157 Av bostäder 2(2) Bakgrund: I samband med detaljplaneändring har Växjö kommun begärt in en redovisning för hur dagvattenhanteringen ska klaras av vid planerad nybyggnation. Kontakt har tagits med Malin Engström, Tekniska förvaltningen som menar att nybyggnation inte får innebära att befintliga avrinningskoefficienter får överskridas. Vid nedanstående beräkning enligt VAV P90 har 10 årsregnet med 10 minuters varaktighet tillsammans med för orten aktuellt z-värde använts. Dagvattenberäkning har utförts för respektive kvarter där befintliga ytor har beräknats och resulterade i följande värden: Kvarter Yta Avrinningskoefficient Befintligt flöde-servis Mjölner 5 & m2 0,73 54,2 l/s Ymer m2 0,43 12,8 l/s Beräkningar av planerad byggnation har också utförts, där byggrätter ej ännu fastställts. Vid dessa beräkningar har hårdgjorda ytor och grönytor uppskattas i storlek så att befintliga dagvattenflöden till serviser inte blir större än i dagsläget. Skulle detta inte kunna uppfyllas genom finplanering av gröna ytor, måste dagvatten fördröjas via underjordiska fördröjningsmagasin eller genom annan lösning av lokalt omhändertagande av dagvatten (LOD). Bifogade magasinsberäkningar är endast exempel på gjorda uppskattningar av planerade ytor och måste beräknas efter verkliga ytor och redovisas i samband med bygglovsansökan. Sammanfattningsvis får kommande exploatering inte medföra ökat dagvattenflöde till kommunens dagvattenledningar än i dagsläget. Bifogar bilagor på utförda beräkningar/exempel. Jonstorp Markplan I. Eriksson ab Ingemar Eriksson \\MARKPLAN-SERVER\Markplan-NAS\Arbetsmappen\1-Ritningar\LBE\1157-Mjölner 5 och 6\VA-Utredning\LBE\Redovisning-Dagvatten docx Markplan I. Eriksson ab

3 Dimensionering dagvattenflöde, Q r Ange värden i gula fält. Resultatet visas i rosa fält. Återkomsttid Instängt område inom citybebyggelse 10 år Regnets varaktighet om annan än normalt (10 minuter): 10 minuter Regnintensitet i(t r, Z) 226 l/s x ha Aktuell ort Växjö 20 Z-värde Z-värden är avlästa från karta, vilka därför blir ungefärliga. Bedömd felmarginal ±1. First flush, ska Q r reduceras? Ja Nej Om ja, ange till vilken del Q r ska reduceras. 3 E.x. 3 => 1/3 Naturvårdsverket föreslår att 1/3 av Q r blir dimensionerande vid first flush. Avrinningskoefficienter - ytor Typ av yta Avrinningskoeff. Aktuell yta kvm Tak 0, Totalyta (kvm) Under tak (enl. SNV 1975:10) 0,50 0,73 Avrinningskoeff. (φ=) Betong- och asfaltyta, berg i dagen med stark lutning 0, Q r = 54,2 l/s Stensatt yta med grusfogar 0,70 Grusväg, starkt lutande bergigt parkområde utan nämnvärd vegetation 0,40 0 Ange värde för Berg i dagen i inte alltför stark lutning 0,30 Q r direkt l/s Grusplan och grusad gång, obebyggd kvartersmark 0,20 Finns det ett värde i fältet ovan, Park med rik vegetation samt kuperad bergig skogsmark 0,10 0 används det för beräkningen. Odlad mark, gräsyta, ängsmark etc 0, OBS! Q r direkt ska inte vara reducerat för Flack, tätbevuxen skogsmark 0, "first flush" det görs i rutan som är avsedd för detta. Avrinningskoefficienter - bebyggelse Bebyggelsetyp Avrinningskoeff. Aktuell yta Avrinningskoeff. Aktuell yta flacka områden kvm kuperade områden kvm Slutet byggnadssätt, ingen vegetation 0,70 0,90 Slutet byggnadssätt, planterade gårdar och industriområden 0,50 0,70 Öppet byggnadssätt (ferfamiljshus) 0,40 0,60 Radhus, kedjehus 0,40 0,60 Villor, tomter <1000m 2 (0,1 hektar) 0,25 0,35 Villor, tomter >1000m 2 (0,1 hektar) 0,15 0, ALFA RÖR AB Med reservation för eventuella fel. Namn Företag Telefon Objekt Vår Ref. erfordrar Dxxx i x,x% lutning Mjölner 5 & 6 befintligt Er Ref. Datum

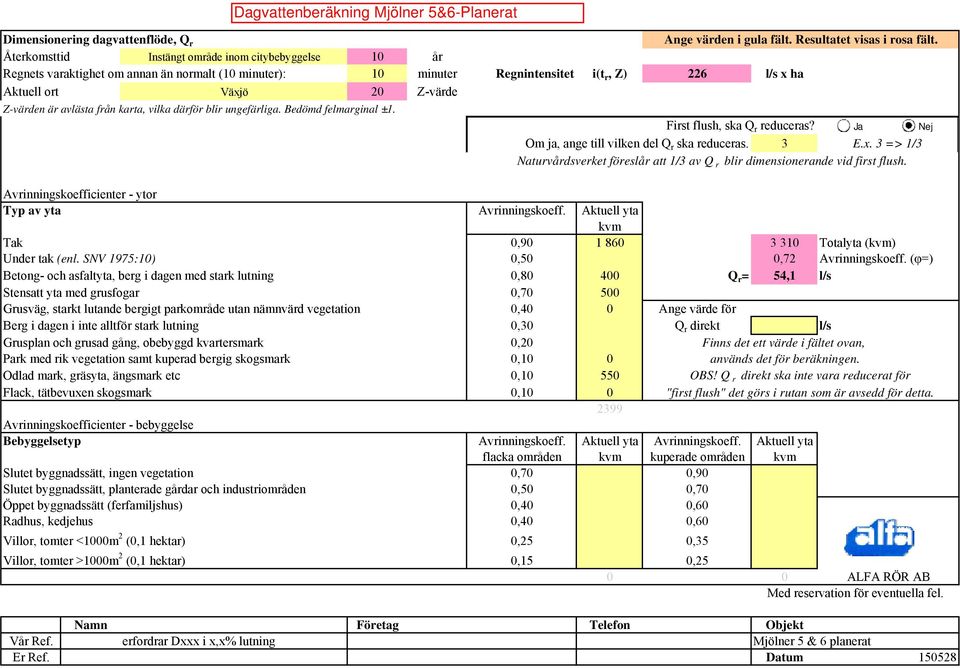

4 Dimensionering dagvattenflöde, Q r Ange värden i gula fält. Resultatet visas i rosa fält. Återkomsttid Instängt område inom citybebyggelse 10 år Regnets varaktighet om annan än normalt (10 minuter): 10 minuter Regnintensitet i(t r, Z) 226 l/s x ha Aktuell ort Växjö 20 Z-värde Z-värden är avlästa från karta, vilka därför blir ungefärliga. Bedömd felmarginal ±1. First flush, ska Q r reduceras? Ja Nej Om ja, ange till vilken del Q r ska reduceras. 3 E.x. 3 => 1/3 Naturvårdsverket föreslår att 1/3 av Q r blir dimensionerande vid first flush. Avrinningskoefficienter - ytor Typ av yta Avrinningskoeff. Aktuell yta kvm Tak 0, Totalyta (kvm) Under tak (enl. SNV 1975:10) 0,50 0,72 Avrinningskoeff. (φ=) Betong- och asfaltyta, berg i dagen med stark lutning 0, Q r = 54,1 l/s Stensatt yta med grusfogar 0, Grusväg, starkt lutande bergigt parkområde utan nämnvärd vegetation 0,40 0 Ange värde för Berg i dagen i inte alltför stark lutning 0,30 Q r direkt l/s Grusplan och grusad gång, obebyggd kvartersmark 0,20 Finns det ett värde i fältet ovan, Park med rik vegetation samt kuperad bergig skogsmark 0,10 0 används det för beräkningen. Odlad mark, gräsyta, ängsmark etc 0, OBS! Q r direkt ska inte vara reducerat för Flack, tätbevuxen skogsmark 0, "first flush" det görs i rutan som är avsedd för detta. Avrinningskoefficienter - bebyggelse Bebyggelsetyp Avrinningskoeff. Aktuell yta Avrinningskoeff. Aktuell yta flacka områden kvm kuperade områden kvm Slutet byggnadssätt, ingen vegetation 0,70 0,90 Slutet byggnadssätt, planterade gårdar och industriområden 0,50 0,70 Öppet byggnadssätt (ferfamiljshus) 0,40 0,60 Radhus, kedjehus 0,40 0,60 Villor, tomter <1000m 2 (0,1 hektar) 0,25 0,35 Villor, tomter >1000m 2 (0,1 hektar) 0,15 0, ALFA RÖR AB Med reservation för eventuella fel. Namn Företag Telefon Objekt Vår Ref. erfordrar Dxxx i x,x% lutning Mjölner 5 & 6 planerat Er Ref. Datum

5 Dimensionering dagvattenflöde, Q r Ange värden i gula fält. Resultatet visas i rosa fält. Återkomsttid Instängt område inom citybebyggelse 10 år Regnets varaktighet om annan än normalt (10 minuter): 10 minuter Regnintensitet i(t r, Z) 226 l/s x ha Aktuell ort Växjö 20 Z-värde Z-värden är avlästa från karta, vilka därför blir ungefärliga. Bedömd felmarginal ±1. First flush, ska Q r reduceras? Ja Nej Om ja, ange till vilken del Q r ska reduceras. 3 E.x. 3 => 1/3 Naturvårdsverket föreslår att 1/3 av Q r blir dimensionerande vid first flush. Avrinningskoefficienter - ytor Typ av yta Avrinningskoeff. Aktuell yta kvm Tak 0, Totalyta (kvm) Under tak (enl. SNV 1975:10) 0,50 0,43 Avrinningskoeff. (φ=) Betong- och asfaltyta, berg i dagen med stark lutning 0, Q r = 12,8 l/s Stensatt yta med grusfogar 0,70 Grusväg, starkt lutande bergigt parkområde utan nämnvärd vegetation 0,40 0 Ange värde för Berg i dagen i inte alltför stark lutning 0,30 Q r direkt l/s Grusplan och grusad gång, obebyggd kvartersmark 0,20 Finns det ett värde i fältet ovan, Park med rik vegetation samt kuperad bergig skogsmark 0,10 0 används det för beräkningen. Odlad mark, gräsyta, ängsmark etc 0, OBS! Q r direkt ska inte vara reducerat för Flack, tätbevuxen skogsmark 0, ,3 "first flush" det görs i rutan som är avsedd för detta. Avrinningskoefficienter - bebyggelse Bebyggelsetyp Avrinningskoeff. Aktuell yta Avrinningskoeff. Aktuell yta flacka områden kvm kuperade områden kvm Slutet byggnadssätt, ingen vegetation 0,70 0,90 Slutet byggnadssätt, planterade gårdar och industriområden 0,50 0,70 Öppet byggnadssätt (ferfamiljshus) 0,40 0,60 Radhus, kedjehus 0,40 0,60 Villor, tomter <1000m 2 (0,1 hektar) 0,25 0,35 Villor, tomter >1000m 2 (0,1 hektar) 0,15 0, ALFA RÖR AB Med reservation för eventuella fel. Namn Företag Telefon Objekt Vår Ref. erfordrar Dxxx i x,x% lutning Ymer 7 befintligt Er Ref. Datum

6 Dimensionering dagvattenflöde, Q r Ange värden i gula fält. Resultatet visas i rosa fält. Återkomsttid Instängt område inom citybebyggelse 10 år Regnets varaktighet om annan än normalt (10 minuter): 10 minuter Regnintensitet i(t r, Z) 226 l/s x ha Aktuell ort Växjö 20 Z-värde Z-värden är avlästa från karta, vilka därför blir ungefärliga. Bedömd felmarginal ±1. First flush, ska Q r reduceras? Ja Nej Om ja, ange till vilken del Q r ska reduceras. 3 E.x. 3 => 1/3 Naturvårdsverket föreslår att 1/3 av Q r blir dimensionerande vid first flush. Avrinningskoefficienter - ytor Typ av yta Avrinningskoeff. Aktuell yta kvm Tak 0, Totalyta (kvm) Under tak (enl. SNV 1975:10) 0,50 0,57 Avrinningskoeff. (φ=) Betong- och asfaltyta, berg i dagen med stark lutning 0,80 40 Q r = 17,2 l/s Stensatt yta med grusfogar 0,70 Grusväg, starkt lutande bergigt parkområde utan nämnvärd vegetation 0,40 0 Ange värde för Berg i dagen i inte alltför stark lutning 0,30 Q r direkt l/s Grusplan och grusad gång, obebyggd kvartersmark 0,20 Finns det ett värde i fältet ovan, Park med rik vegetation samt kuperad bergig skogsmark 0,10 0 används det för beräkningen. Odlad mark, gräsyta, ängsmark etc 0, OBS! Q r direkt ska inte vara reducerat för Flack, tätbevuxen skogsmark 0, "first flush" det görs i rutan som är avsedd för detta. Avrinningskoefficienter - bebyggelse Bebyggelsetyp Avrinningskoeff. Aktuell yta Avrinningskoeff. Aktuell yta flacka områden kvm kuperade områden kvm Slutet byggnadssätt, ingen vegetation 0,70 0,90 Slutet byggnadssätt, planterade gårdar och industriområden 0,50 0,70 Öppet byggnadssätt (ferfamiljshus) 0,40 0,60 Radhus, kedjehus 0,40 0,60 Villor, tomter <1000m 2 (0,1 hektar) 0,25 0,35 Villor, tomter >1000m 2 (0,1 hektar) 0,15 0, ALFA RÖR AB Med reservation för eventuella fel. Namn Företag Telefon Objekt Vår Ref. erfordrar Dxxx i x,x% lutning Ymer 7 planerat Er Ref. Datum

7 Avtappning l/s ha red Rinntid minuter Z-värde Återkomsttid månader Hårdgjord areal, ha Magasinsberäkning mht rinntid 1. Räkna ut ansluten hårdgjord areal (ha red ). 54, ,2254 Inmatning av data i gula fält. 2. Uppskatta rinntiden (min). 3. Bestäm tillåten avtappning (l/s). Specifik volym Erforderlig magasinsvolym, m 3 / ha red m 3 112,3 25 Läs av specifik magasinsvolym i gröna fältet 4. Beräkna specifik avtappning (l/s ha red ) 5. Bestäm dimensionerande återkomsttid (mån). t regn i regn V 6. Bestäm Z-värdet för orten. Specifik magasinsvolym 7. Beräkna erforderlig magasinsvolym , ,84711 för olika regnvaraktigheter , , , ,2104 Detta EXCEL-exempel har utarbetats av Gilbert Svensson, , ,3055 CTH, och kan laddas ned utan kostnad från Svenskt Vattens , ,6762 hemsida. Underlaget i form av ekvationer och parametrar ,788 94,8284 mm redovisas i Svenskt Vatten Publikation , ,0601 Dimensionering av allmänna avloppsledningar. Eventuella frågor besvaras av Gilbert Svensson , , (gilbert.svensson@wet.chalmers.se) , , , , , , , ,57439 OBSERVERA All tillämpning av dessa EXCEL-exempel sker 70 61, ,91754 helt på eget ansvar, inklusive bedömning av resultatens , ,98719 rimlighet. Svenskt Vatten påtar sig inget ansvar för 80 55, , eventuella felaktigheter eller felaktig användning av dessa , ,57635 exempel , , , , , , , ,9242 P90 utgavs mars 2004 och kan beställas via , ,1334 Vattenbokhandeln på denna hemsida. Regnvaraktighet (minuter) , , , ,9197 m 3 /ha red

8 Avtappning l/s ha red Rinntid minuter Z-värde Återkomsttid månader Hårdgjord areal, ha Magasinsberäkning mht rinntid 1. Räkna ut ansluten hårdgjord areal (ha red ). 12, ,0761 Inmatning av data i gula fält. 2. Uppskatta rinntiden (min). 3. Bestäm tillåten avtappning (l/s). Specifik volym Erforderlig magasinsvolym, m 3 / ha red m 3 206,6 16 Läs av specifik magasinsvolym i gröna fältet 4. Beräkna specifik avtappning (l/s ha red ) 5. Bestäm dimensionerande återkomsttid (mån). t regn i regn V 6. Bestäm Z-värdet för orten. Specifik magasinsvolym 7. Beräkna erforderlig magasinsvolym , ,1791 för olika regnvaraktigheter , , , , , , , ,2071 m 3 /ha red , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5544 Regnvaraktighet (minuter) , , , ,1223 Detta EXCEL-exempel har utarbetats av Gilbert Svensson, CTH, och kan laddas ned utan kostnad från Svenskt Vattens hemsida. Underlaget i form av ekvationer och parametrar mm redovisas i Svenskt Vatten Publikation 90 Dimensionering av allmänna avloppsledningar. Eventuella frågor besvaras av Gilbert Svensson (gilbert.svensson@wet.chalmers.se). OBSERVERA All tillämpning av dessa EXCEL-exempel sker helt på eget ansvar, inklusive bedömning av resultatens rimlighet. Svenskt Vatten påtar sig inget ansvar för eventuella felaktigheter eller felaktig användning av dessa exempel. P90 utgavs mars 2004 och kan beställas via Vattenbokhandeln på denna hemsida.
