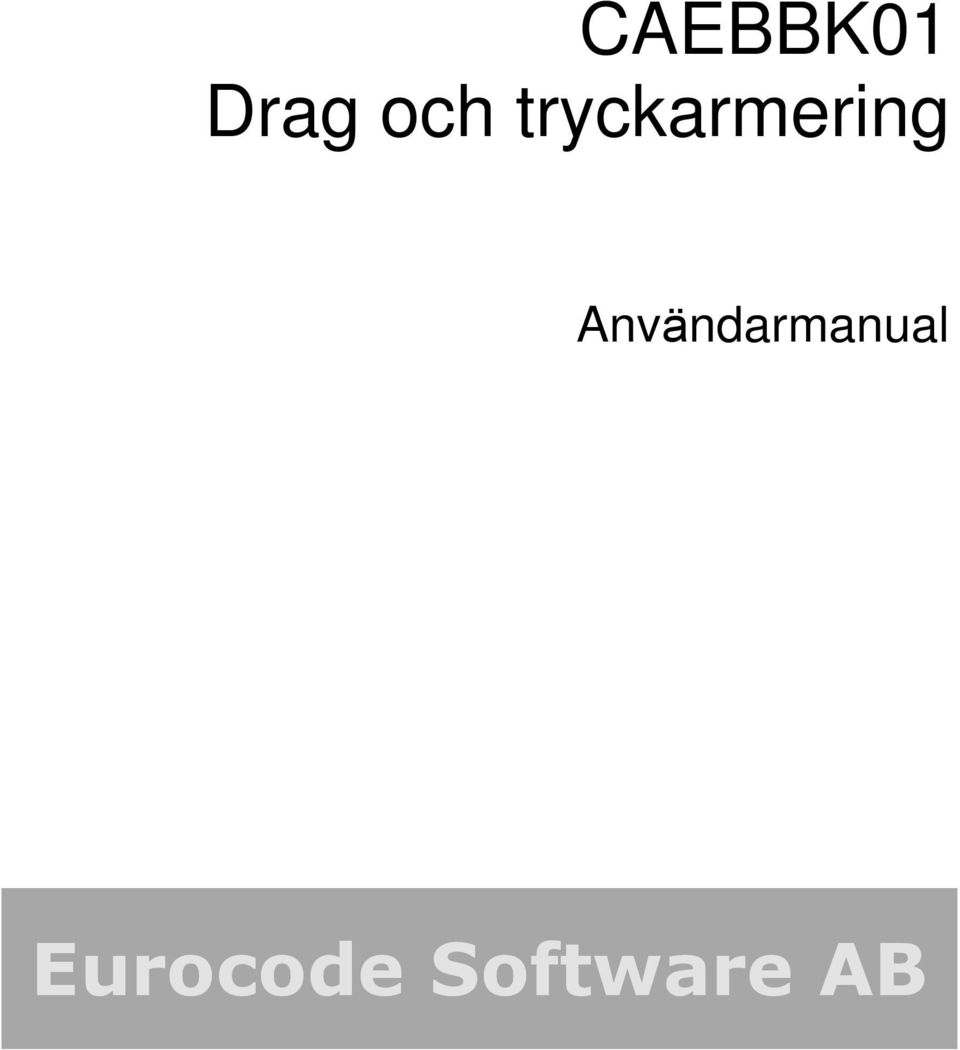

1 Drag och tryckarmering Användarmanual 1 Eurocode Software AB

2 Innehåll 1 INLEDNING ANVÄNDNINGSOMRÅDEN TEKNISK BESKRIVNING ARMERINGENS INLÄGGNING ARBETSKURVA BETONG 4 2 INSTRUKTIONER KOMMA IGÅNG MED INDATA BETONG & ARMERING TVÄRSNITT SNITTKRAFTER OCH METOD RESULTAT HJÄLP SNABBKOMMANDON 10 2

1 KOMMA IGÅNG MED 5 2.2 INDATA 6 2.2.1 BETONG & ARMERING 7 2.2.2 TVÄRSNITT 7 2.

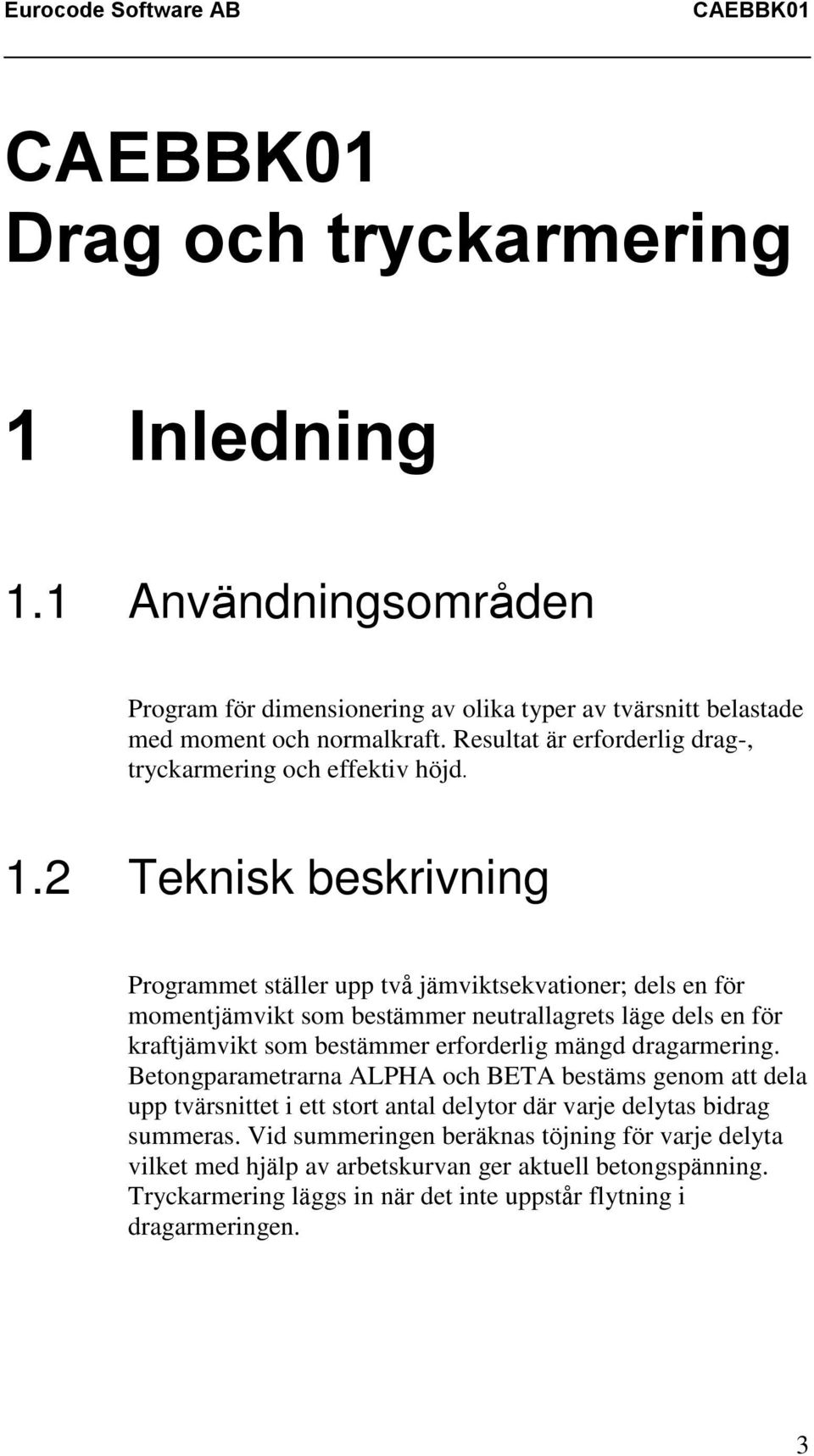

3 Drag och tryckarmering 1 Inledning 1.1 Användningsområden Program för dimensionering av olika typer av tvärsnitt belastade med moment och normalkraft. Resultat är erforderlig drag-, tryckarmering och effektiv höjd. 1.2 Teknisk beskrivning Programmet ställer upp två jämviktsekvationer; dels en för momentjämvikt som bestämmer neutrallagrets läge dels en för kraftjämvikt som bestämmer erforderlig mängd dragarmering. Betongparametrarna ALPHA och BETA bestäms genom att dela upp tvärsnittet i ett stort antal delytor där varje delytas bidrag summeras. Vid summeringen beräknas töjning för varje delyta vilket med hjälp av arbetskurvan ger aktuell betongspänning. Tryckarmering läggs in när det inte uppstår flytning i dragarmeringen. 3

2 Teknisk beskrivning Programmet ställer upp två jämviktsekvationer; dels en för momentjämvikt som bestämmer neutrallagrets läge dels en för kraftjämvikt som bestämmer erforderlig

4 1.3 Armeringens inläggning Programmet följer de anvisningar som finns i BBK kap och beträffande armeringens placering och gjutluckor. Programmet avrundar täckskiktet till närmaste större täckskikt enligt följande tabell 10, 15, 20, 25, 30, 40, 50, 60 mm, etc. Antal armeringslager får inte överstiga 10 stycken. 1.4 Arbetskurva betong Som arbetskurva för betongen används den som är redovisad i BH kap. 2.3:4 FIG 6. 4

Programmet avrundar täckskiktet till närmaste större täckskikt enligt följande tabell 10, 15, 20, 25, 30,

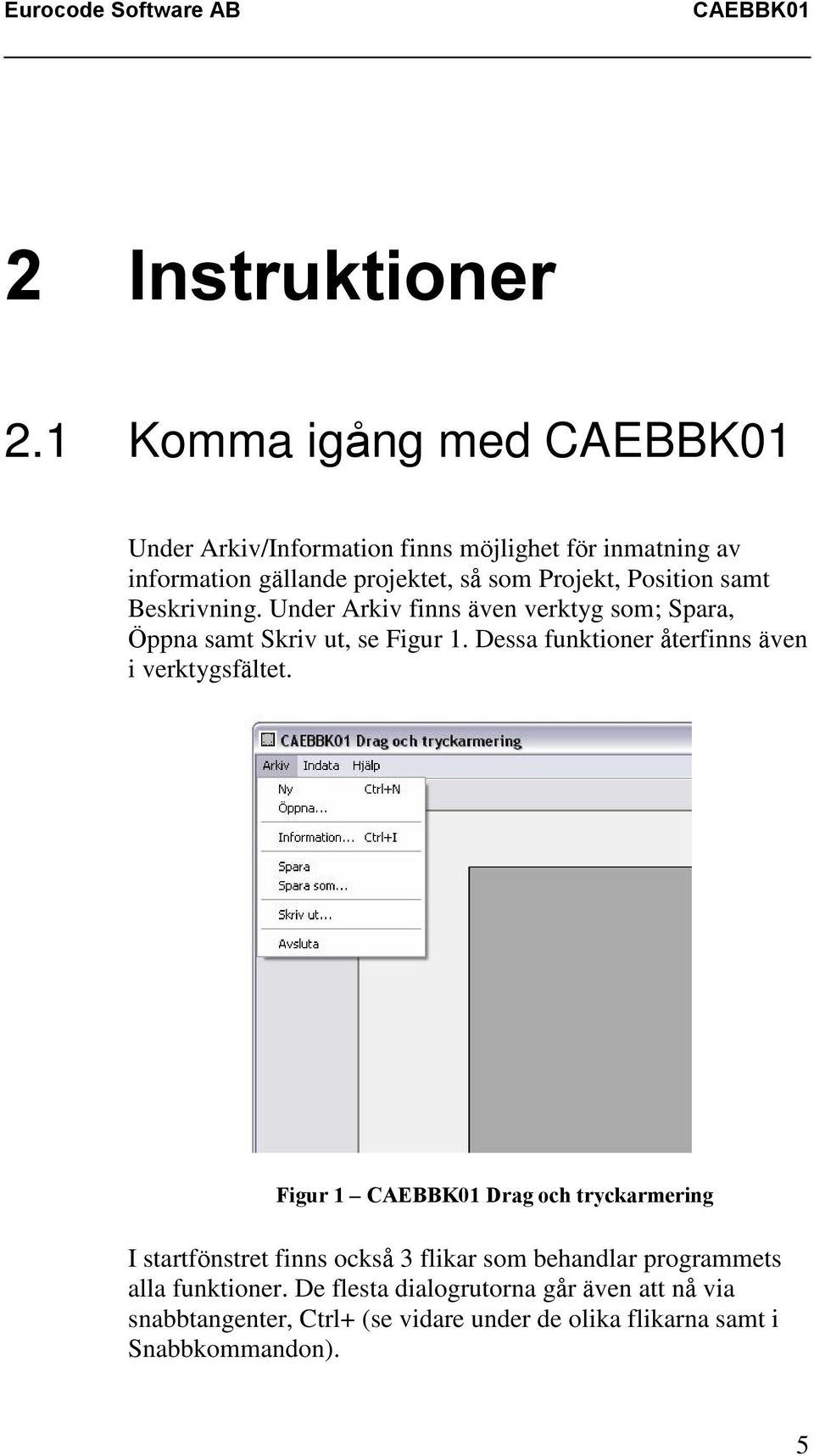

5 2 Instruktioner 2.1 Komma igång med Under Arkiv/Information finns möjlighet för inmatning av information gällande projektet, så som Projekt, Position samt Beskrivning. Under Arkiv finns även verktyg som; Spara, Öppna samt Skriv ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet. Figur 1 Drag och tryckarmering I startfönstret finns också 3 flikar som behandlar programmets alla funktioner. De flesta dialogrutorna går även att nå via snabbtangenter, Ctrl+ (se vidare under de olika flikarna samt i Snabbkommandon). 5

samt Beskrivning. Under Arkiv finns även verktyg som; Spara, Öppna samt Skriv ut, se Figur 1.

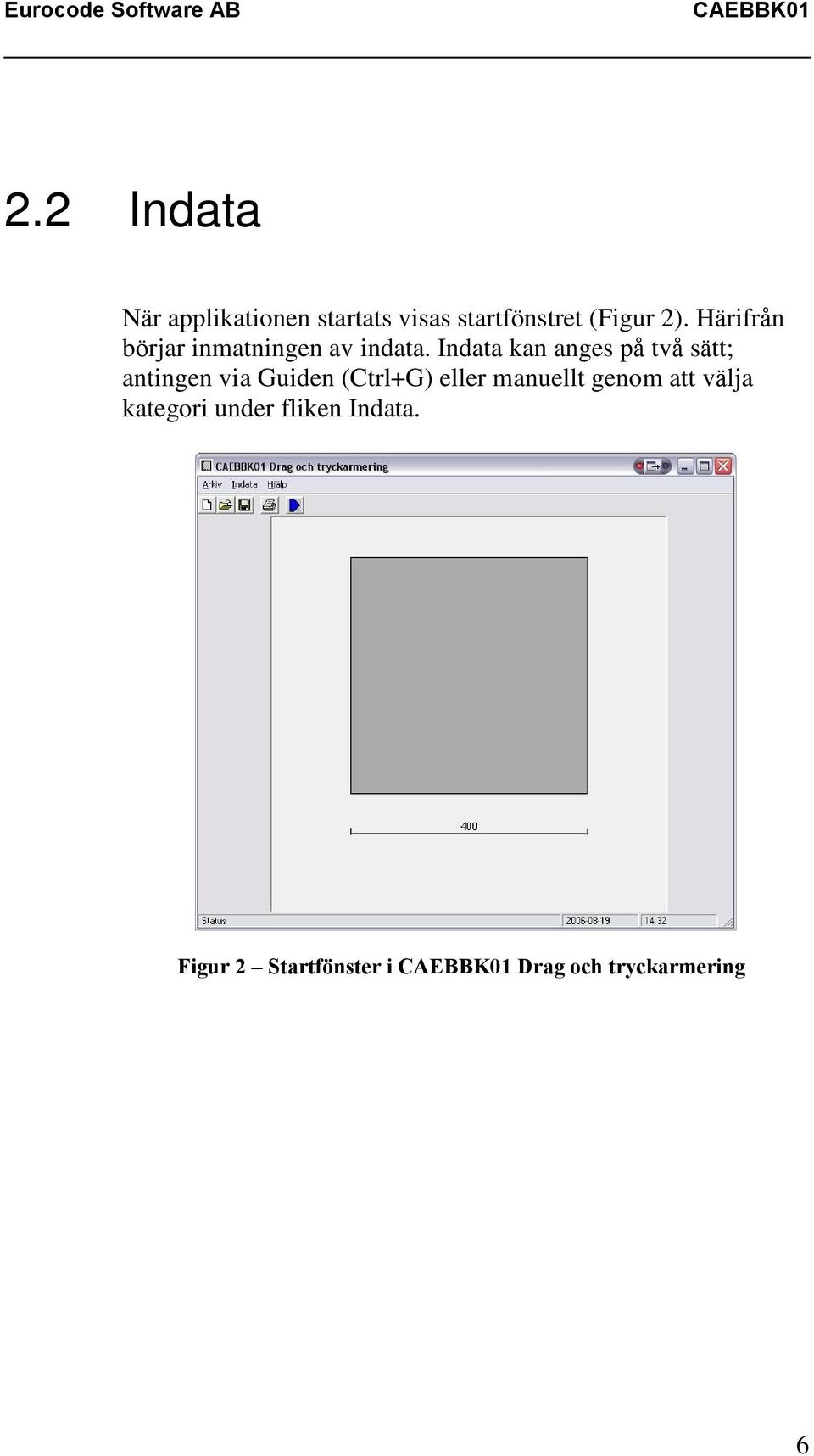

6 2.2 Indata När applikationen startats visas startfönstret (Figur 2). Härifrån börjar inmatningen av indata. Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller manuellt genom att välja kategori under fliken Indata. Figur 2 Startfönster i Drag och tryckarmering 6

Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller

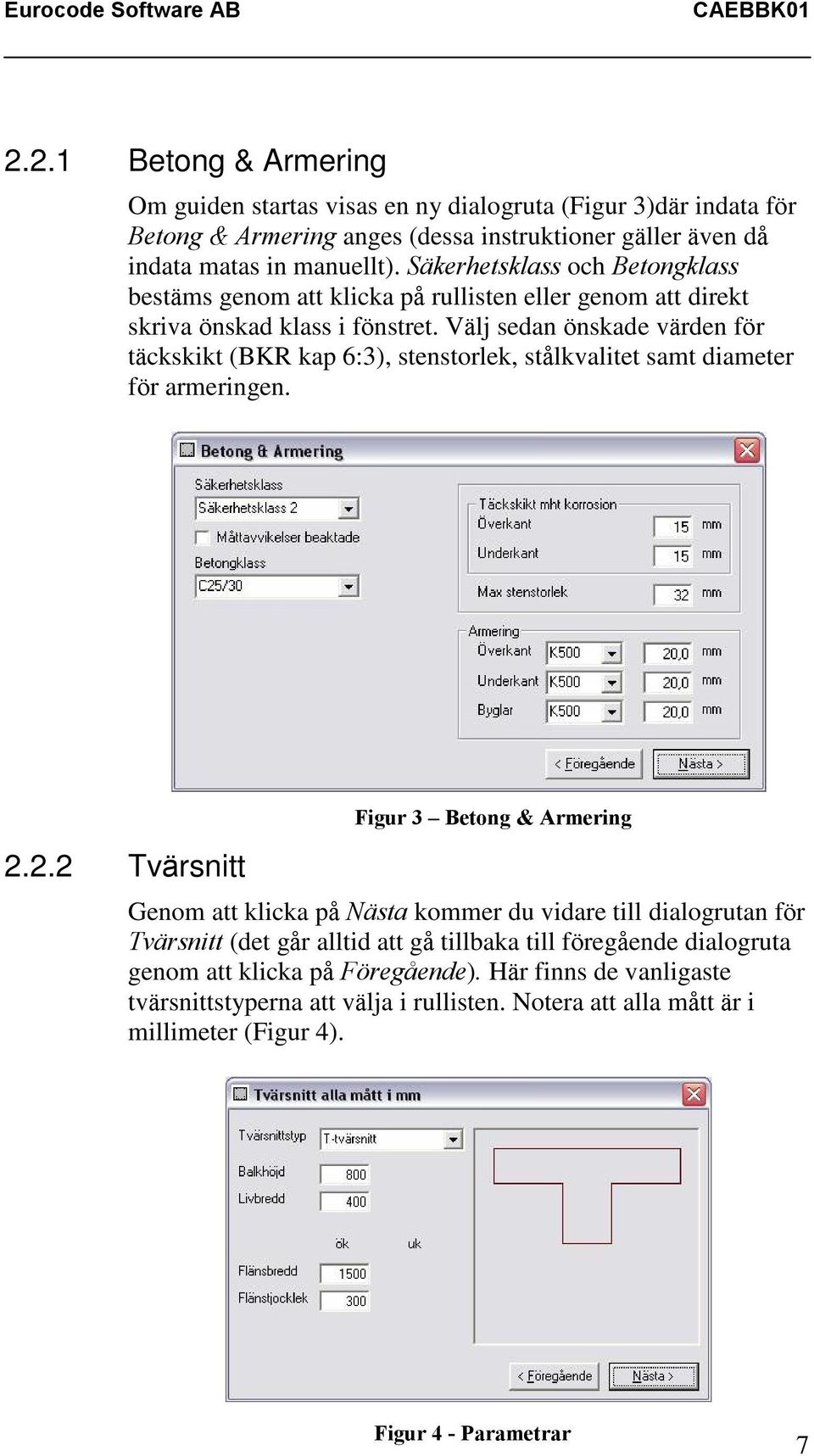

7 2.2.1 Betong & Armering Om guiden startas visas en ny dialogruta (Figur 3)där indata för Betong & Armering anges (dessa instruktioner gäller även då indata matas in manuellt). Säkerhetsklass och Betongklass bestäms genom att klicka på rullisten eller genom att direkt skriva önskad klass i fönstret. Välj sedan önskade värden för täckskikt (BKR kap 6:3), stenstorlek, stålkvalitet samt diameter för armeringen Tvärsnitt Figur 3 Betong & Armering Genom att klicka på Nästa kommer du vidare till dialogrutan för Tvärsnitt (det går alltid att gå tillbaka till föregående dialogruta genom att klicka på Föregående). Här finns de vanligaste tvärsnittstyperna att välja i rullisten. Notera att alla mått är i millimeter (Figur 4). Figur 4 - Parametrar 7

Välj sedan önskade värden för täckskikt (BKR kap 6:3), stenstorlek, stålkvalitet samt diameter för armeringen. 2.

8 2.2.3 Snittkrafter och metod I denna dialogruta (Figur 5) anges de moment (knm och positiv i dragen underkant) och normalkrafter (kn och positiv i draget tvärsnitt) som verkar på tvärsnittet samt normalkraftens excentricitet i millimeter definierad negativ nedåt från tvärsnittets överkant. Figur 5 Snittkrafter och metod Armeringsalternativ för tryckarmering OBS Dimensionera tryckarmering så att dragarmering nätt och jämt flyter (balanserad armering). Given tryckarmering anges i antal järn. Symmetrisk armering. Om beräkningarna ej konvergerar vid valt antal tryckarmeringsjärn eller om beräkningar med symmetrisk placering ej konvergerar kommer att felmeddelande om detta varpå en ny metod eller armeringsmängd måste väljas för att komma vidare. Programmet är även begränsad till maximalt tio lager armering i dragen kant. Om felmeddelande om detta uppkommer, prova då att justera parametrar för till exempel armeringen eller dimensionerna för balken samt kontrollera att rätt krafter är applicerade. 8

Figur 5 Snittkrafter och metod Armeringsalternativ för tryckarmering OBS Dimensionera tryckarmering så att dragarmering nätt och jämt flyter (balanserad armering).

9 2.3 Resultat Resultatet från analysen kan nu studeras i det dokument som automatiskt visas när Guiden avslutas. Dokumentet visar alla Materialparametrar, erforderlig Armeringsmängder med dess placering i respektive lager. Figur 6 Resultat 9

Dokumentet visar alla Materialparametrar, erforderlig

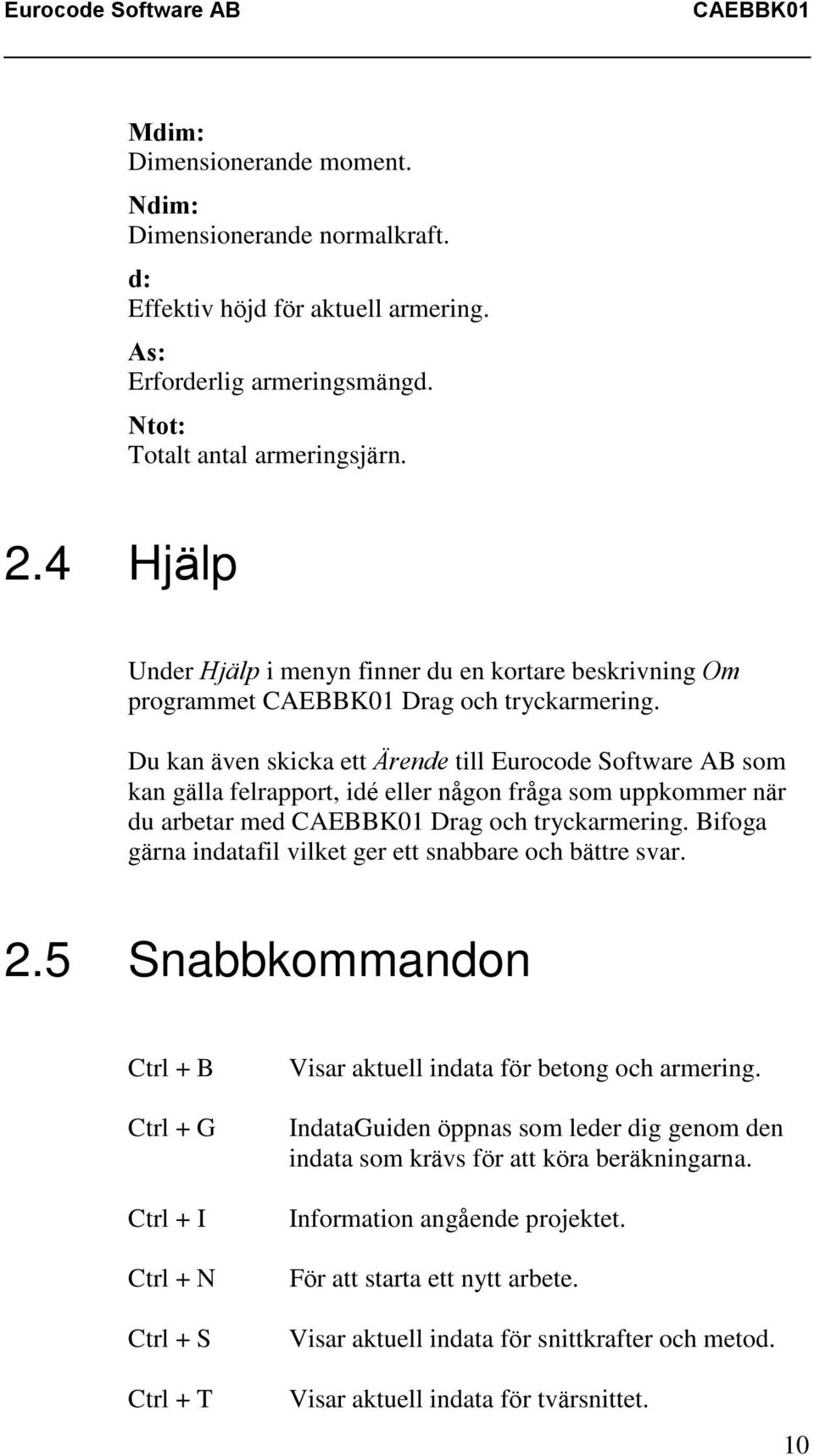

10 Mdim: Dimensionerande moment. Ndim: Dimensionerande normalkraft. d: Effektiv höjd för aktuell armering. As: Erforderlig armeringsmängd. Ntot: Totalt antal armeringsjärn. 2.4 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet Drag och tryckarmering. Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med Drag och tryckarmering. Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 2.5 Snabbkommandon Ctrl + B Ctrl + G Ctrl + I Ctrl + N Ctrl + S Visar aktuell indata för betong och armering. IndataGuiden öppnas som leder dig genom den indata som krävs för att köra beräkningarna. Information angående projektet. För att starta ett nytt arbete. Visar aktuell indata för snittkrafter och metod. Ctrl + T Visar aktuell indata för tvärsnittet. 10

Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med Drag och tryckarmering.
