11860 Södra Ekkällan kv 6 & 9, Linköping Trafikbullerutredning

Transkript

1 Projektrapport Infrastruktur Byggnad Industri Södra Ekkällan kv 6 & 9, Linköping Rapport doc Antal sidor: 6 Bilagor: 4 Uppdragsansvarig Jönköping k:\lime easy\dokument\11860\ doc Soundcon AB Järnvägsgatan 9, Jönköping, Sweden Phone +46 (0)

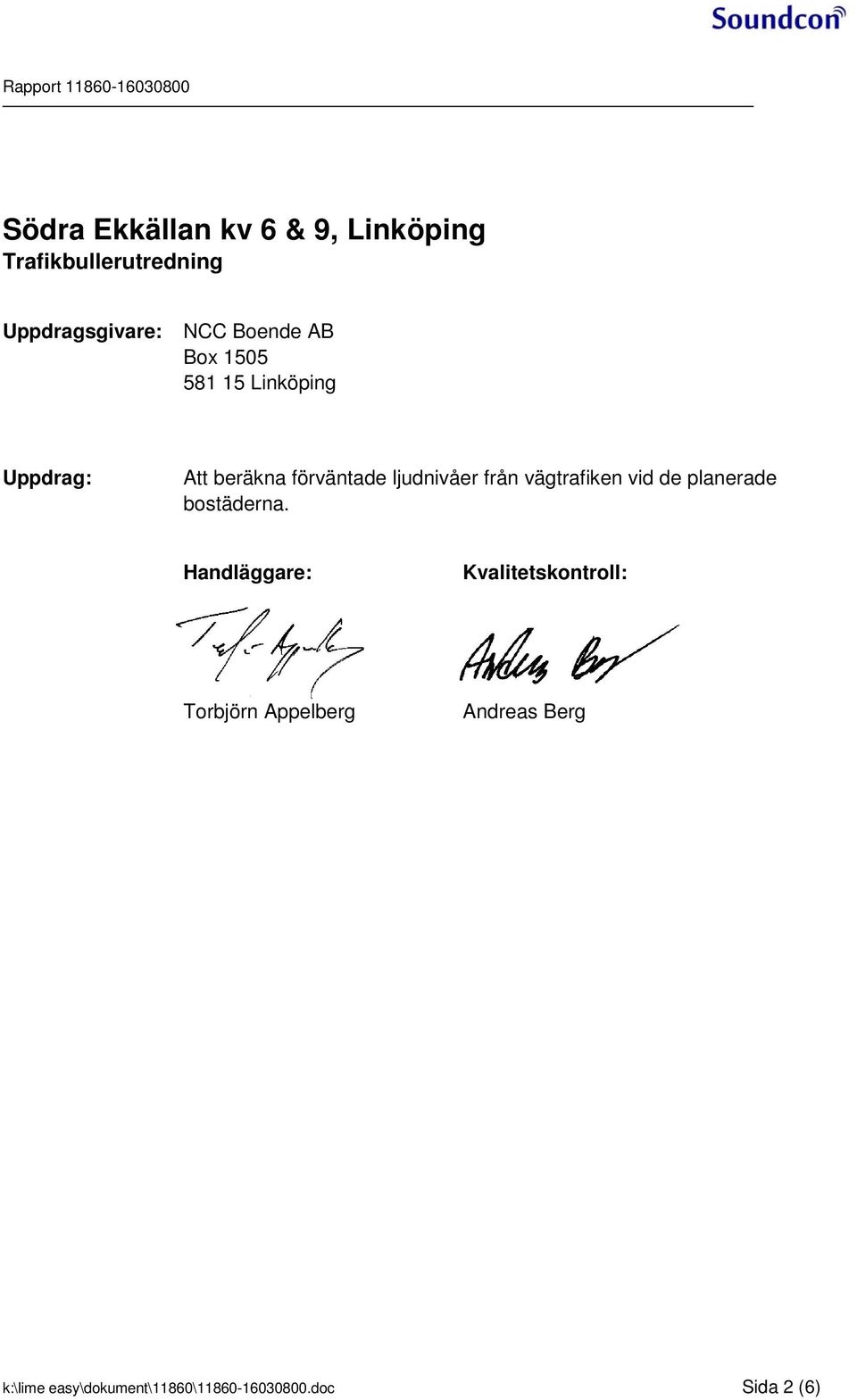

2 Rapport Södra Ekkällan kv 6 & 9, Linköping Uppdragsgivare: NCC Boende AB Box Linköping Uppdrag: Att beräkna förväntade ljudnivåer från vägtrafiken vid de planerade bostäderna. Handläggare: Kvalitetskontroll: Andreas Berg k:\lime easy\dokument\11860\ doc Sida 2 (6)

3 Rapport Innehåll 1. Bakgrund och syfte Bedömningsgrunder Planbestämmelser Riktvärden inomhus Förutsättningar Trafikdata Utförda beräkningar Ljudnivåer utomhus Ljudnivåer inomhus Bakgrund och syfte NCC Construction Sverige AB planerar att bygga nya bostäder vid Södra Ekkällan kvarter 6 och 9 i Linköping. De planerade byggnaderna ligger i anslutning till vägtrafik, varför en trafikbullerutredning efterfrågas. Soundcon AB har kontaktats för att beräkna vilka trafikbullernivåer som kan förväntas att uppträda vid byggnadsfasaderna i framtiden samt dimensionera fönster och fasad för att uppfylla projektets ljudkrav. 2. Bedömningsgrunder 2.1. Planbestämmelser Gällande planbestämmelser säger inget annat än att de tidigare riktvärdena enligt nedan skall uppfyllas. Utrymme Högsta trafikbullernivå, db(a) Ekvivalentnivå Maximalnivå Inomhus (nattetid) Utomhus (frifältsvärden) Vid fasad 55 På uteplats Riktvärden inomhus Då man för projektet valt en högre standard gällande trafikbuller än de riktvärden som gäller enligt Infrastrukturpropositionen, 1996/97:53, så skärps kraven för trafikbuller inomhus med 4 db. Nedan redovisas således riktvärden enligt SS 25267, ljudklass B k:\lime easy\dokument\11860\ doc Sida 3 (6)

4 Rapport Dygnsekvivalent ljudnivå i utrymmen för sömn, vila och daglig samvaro ej skall överstiga 26 dba (i utrymmen för matlagning och hygien 31 dba). Maximal ljudnivå nattetid får ej överskrida L AFmax = 41 dba mer än 5 ggr. 3. Förutsättningar De aktuella kvarteren ligger i den östra delen av Södra Ekkällan i Linköping. Kvarteret angränsar i väster till Bataljonsgatan och i övrigt främst mot mindre lokalgator, se figur 1 nedan. Figur 1 Södra Ekkällan kv 6 och 9 ligger i östra delen av Södra Ekkällan. Bostäder planeras att uppföras i varierat antal våningar från 4 till som högst 13 våningsplan, se figur 2. k:\lime easy\dokument\11860\ doc Sida 4 (6)

5 Rapport Figur 2 Skiss över planerade bebyggelse Trafikdata Uppgifter på trafikdata har erhållits från Linköpings kommun och avser en översiktsplan med invånare i kommunen, se figur 3 nedan. Figur 3 Trafikflöden, erhållna av Linköpings kommun. k:\lime easy\dokument\11860\ doc Sida 5 (6)

6 Rapport Utöver de redovisade trafikflödena i figuren har Skvadronsgatan antagits ha 400 fordon per dygn samt lokalgator inom området 300 fordon per dygn. På Bataljonsgatan utmed kvarter 6 och 9 har vi i beräkningarna ökat på trafikmängden från 600 till 1000 fordon. På Plutonsgatans förlängning öster om Bataljonsgatan har vi antagit att trafiken är stängd för genomfartstrafik och endast trafikeras av angörande trafik till kvarter Utförda beräkningar Beräkningarna har utförts enligt de Nordiska beräkningsmodellerna för vägtrafikbuller, SNV rapport 4653 och genomförts i programmet SoundPlan ver 7.3. Resultaten från beräkningarna redovisas i bilagor med ljudnivåer vid samtliga fasader. Bilaga 01 Bilaga 02 Bilaga 03 Bilaga 04 Ekvivalent ljudnivå vid fasader i 3D vy Maximal ljudnivå vid fasader i 3D vy Ekvivalent ljudnivå i beräkningspunkter samt ljudutbredning Maximal ljudnivå i beräkningspunkter samt ljudutbredning 5. Ljudnivåer utomhus Resultaten i bilagorna visar att de ekvivalenta ljudnivåerna ej överskrider riktvärdet 55 dba utmed någon fasad. Av resultaten framgår att balkonger/uteplatser mot Bataljonsgatan samt delar av lokalgatorna får maximala ljudnivåer över riktvärdet 70 dba. Övriga balkonger uppfyller riktvärdet. Samtliga bostäder kan även ha tillgång till gemensamma uteplatser på innergårder som uppfyller riktvärdet. 6. Ljudnivåer inomhus Dimensionering av konstruktioner, såsom fönsterpartier och ytterväggar, för att uppfylla ljudkrav inomhus får utföras när underlag erforderligt underlag finns klart i projekteringen. k:\lime easy\dokument\11860\ doc Sida 6 (6)

7 <= 2 2< S. EKKÄLLAN KV 6 & 9, LINKÖPING <= 2 2 < Situation framtidsprognos Dygnsekvivalenta ljudnivåer vid fasader ÖVRIGT Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. Ekvivalent ljudnivå L A,eq (dba) > 65 Elevation < <= 6 7 <= 45 <= 2 2 < > 65, 5 60, 5-65, 5 55, 5-60, 5 50, 5-55, 5 45, 5-50, 5 <= 45, 5 PROJEKTNUMMER BILAGA 01 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM Elevation 67< <=6 7 JÄRNVÄGSGATAN JÖNKÖPING

8 <= 2 2< S. EKKÄLLAN KV 6 & 9, LINKÖPING <= 2 2 < Situation framtidsprognos Maximala ljudnivåer vid fasader ÖVRIGT Kartan visar ljudnivåerna som frifältsvärden, dvs exklusive reflex i den närmsta fasaden. Maximal ljudnivå L A,max (dba) > 80 Elevation < <= 6 7 <= 60 <= 2 2 < > 80, 5 75, 5-80, 5 70, 5-75, 5 65, 5-70, 5 60, 5-65, 5 <= 60, 5 PROJEKTNUMMER BILAGA 02 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM Elevation 67< <=6 7 JÄRNVÄGSGATAN JÖNKÖPING

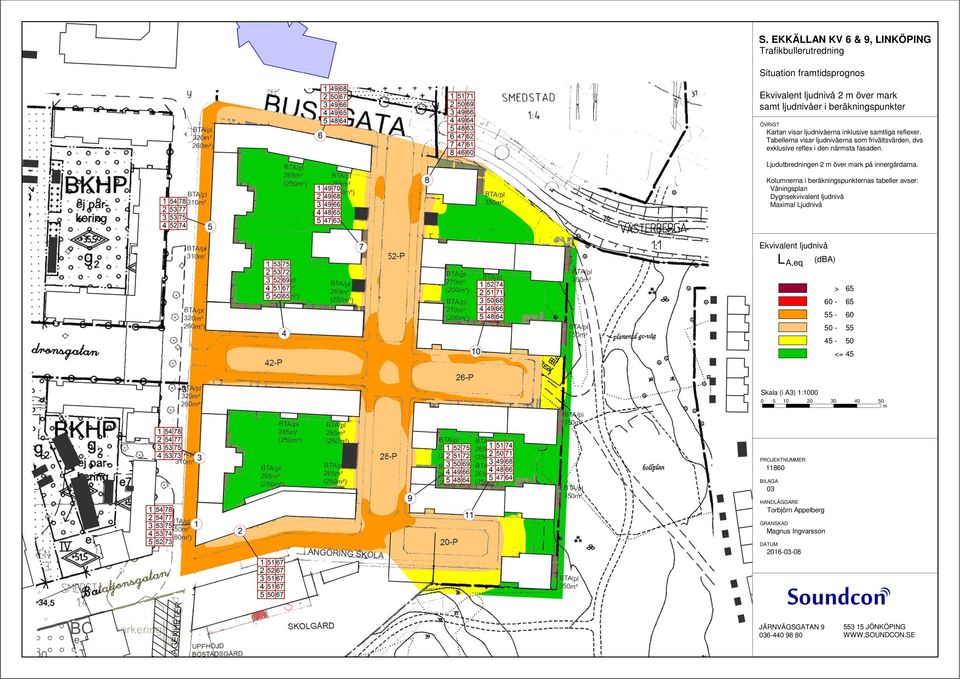

9 S. EKKÄLLAN KV 6 & 9, LINKÖPING Situation framtidsprognos Ekvivalent ljudnivå 2 m över mark samt ljudnivåer i beräkningspunkter ÖVRIGT Kartan visar ljudnivåerna inklusive samtliga reflexer. Tabellerna visar ljudnivåerna som frivältsvärden, dvs exklusive reflex i den närmsta fasaden. Ljudutbredningen 2 m över mark på innergårdarna. Kolumnerna i beräkningspunkternas tabeller avser: Våningsplan Dygnsekvivalent ljudnivå Maximal Ljudnivå Ekvivalent ljudnivå L A,eq (dba) > <= 45 Skala (i A3) 1: m PROJEKTNUMMER BILAGA 03 HANDLÄGGARE GRANSKAD Magnus Ingvarsson DATUM JÄRNVÄGSGATAN JÖNKÖPING
