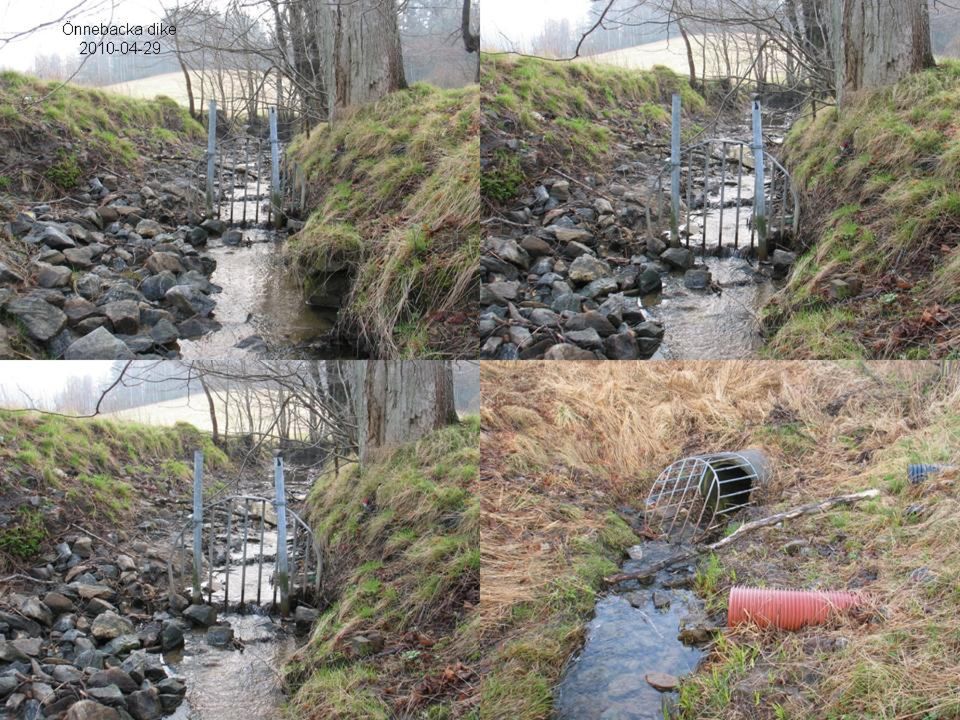

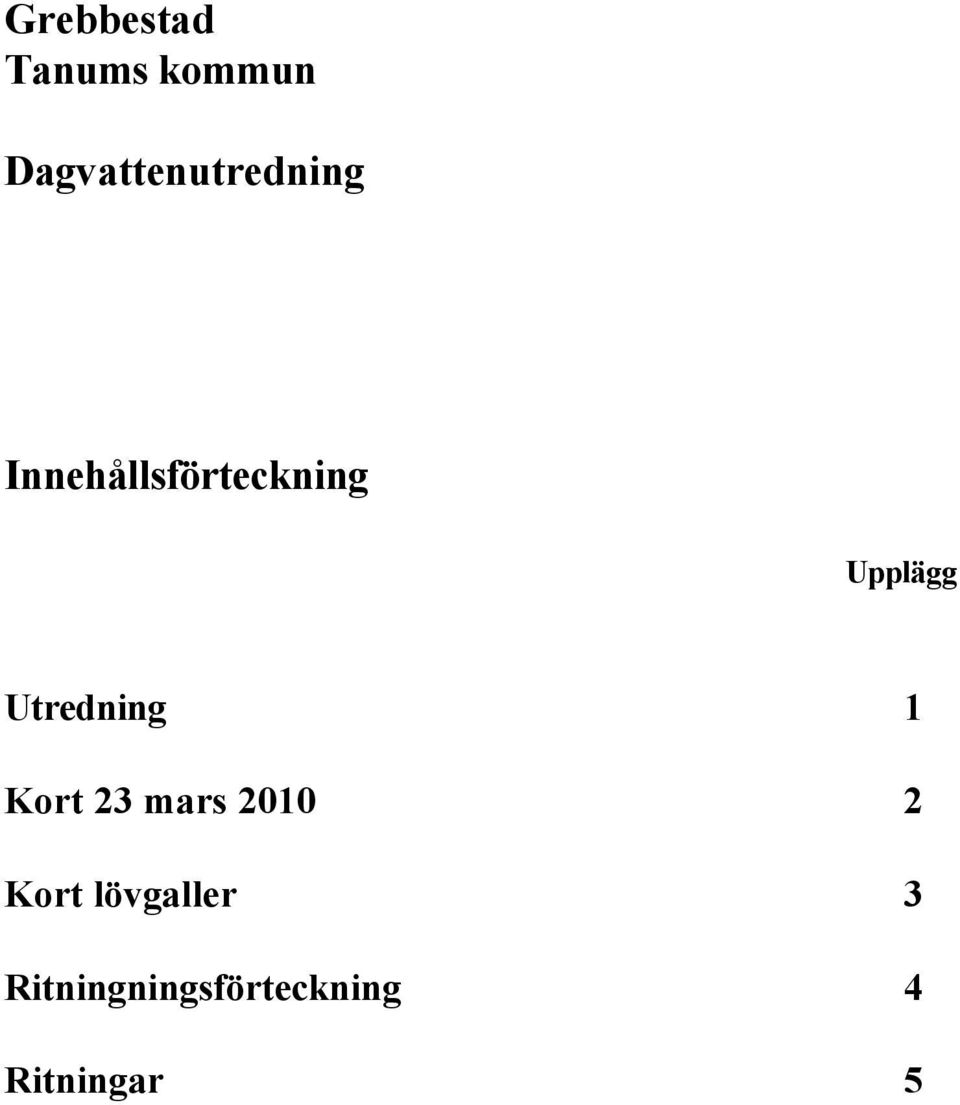

1 Grebbestad Tanums kommun Dagvattenutredning Innehållsförteckning Upplägg Utredning 1 Kort 23 mars Kort lövgaller 3 Ritningningsförteckning 4 Ritningar 5

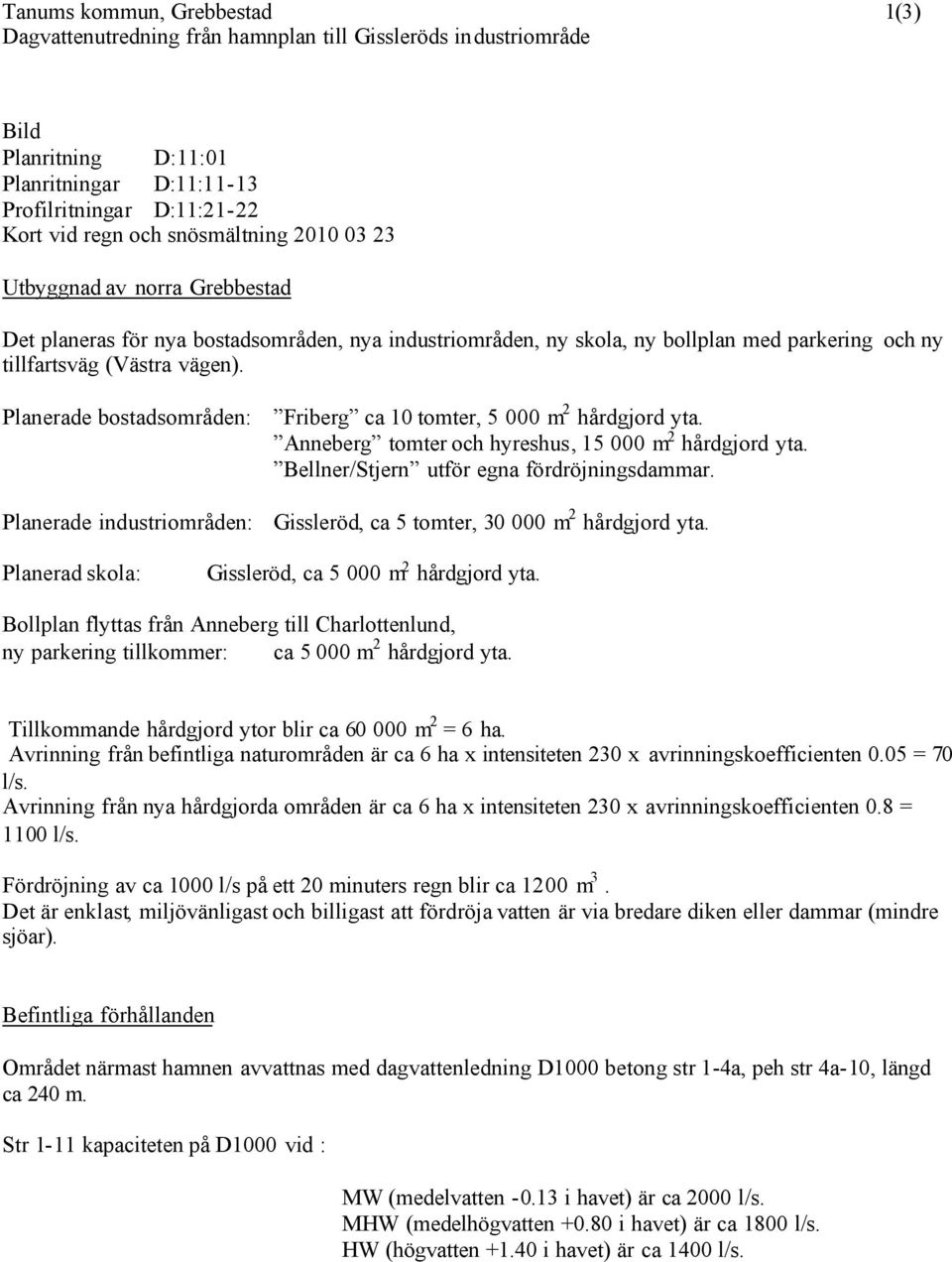

2 Tanums kommun, Grebbestad 1(3) Dagvattenutredning från hamnplan till Gissleröds industriområde Bild Planritning D:11:01 Planritningar D:11:11-13 Profilritningar D:11:21-22 Kort vid regn och snösmältning Utbyggnad av norra Grebbestad Det planeras för nya bostadsområden, nya industriområden, ny skola, ny bollplan med parkering och ny tillfartsväg (Västra vägen). Planerade bostadsområden: Friberg ca 10 tomter, m 2 hårdgjord yta. Anneberg tomter och hyreshus, m 2 hårdgjord yta. Bellner/Stjern utför egna fördröjningsdammar. Planerade industriområden: Gissleröd, ca 5 tomter, m 2 hårdgjord yta. Planerad skola: Gissleröd, ca m 2 hårdgjord yta. Bollplan flyttas från Anneberg till Charlottenlund, ny parkering tillkommer: ca m 2 hårdgjord yta. Tillkommande hårdgjord ytor blir ca m 2 = 6 ha. Avrinning från befintliga naturområden är ca 6 ha x intensiteten 230 x avrinningskoefficienten 0.05 = 70 l/s. Avrinning från nya hårdgjorda områden är ca 6 ha x intensiteten 230 x avrinningskoefficienten 0.8 = 1100 l/s. Fördröjning av ca 1000 l/s på ett 20 minuters regn blir ca 1200 m 3. Det är enklast, miljövänligast och billigast att fördröja vatten är via bredare diken eller dammar (mindre sjöar). Befintliga förhållanden Området närmast hamnen avvattnas med dagvattenledning D1000 betong str 1-4a, peh str 4a-10, längd ca 240 m. Str 1-11 kapaciteten på D1000 vid : MW (medelvatten i havet) är ca 2000 l/s. MHW (medelhögvatten i havet) är ca 1800 l/s. HW (högvatten i havet) är ca 1400 l/s.

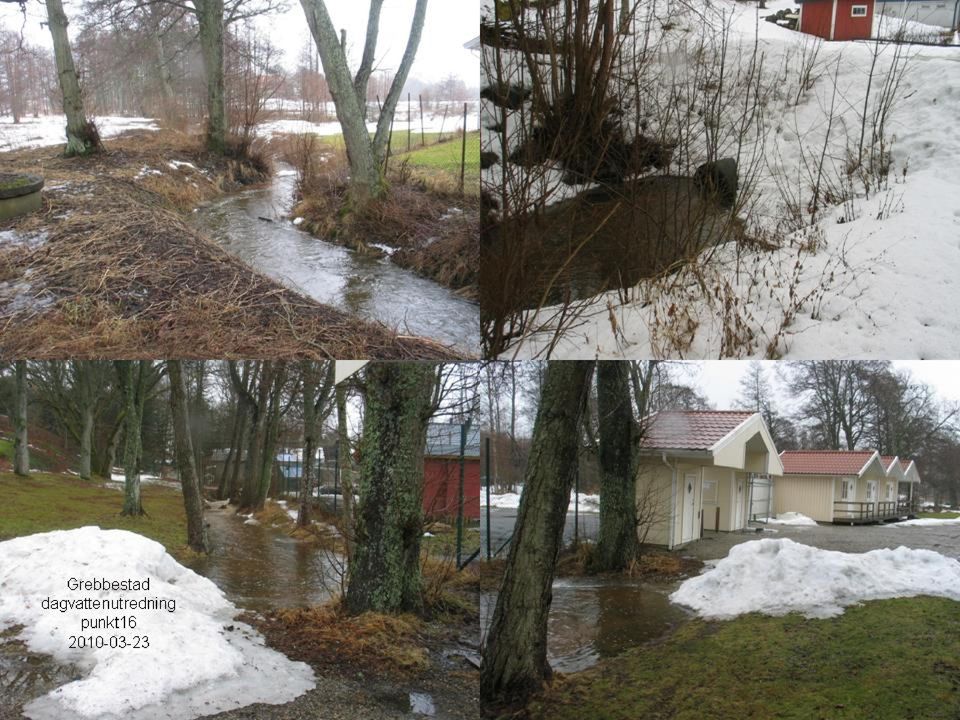

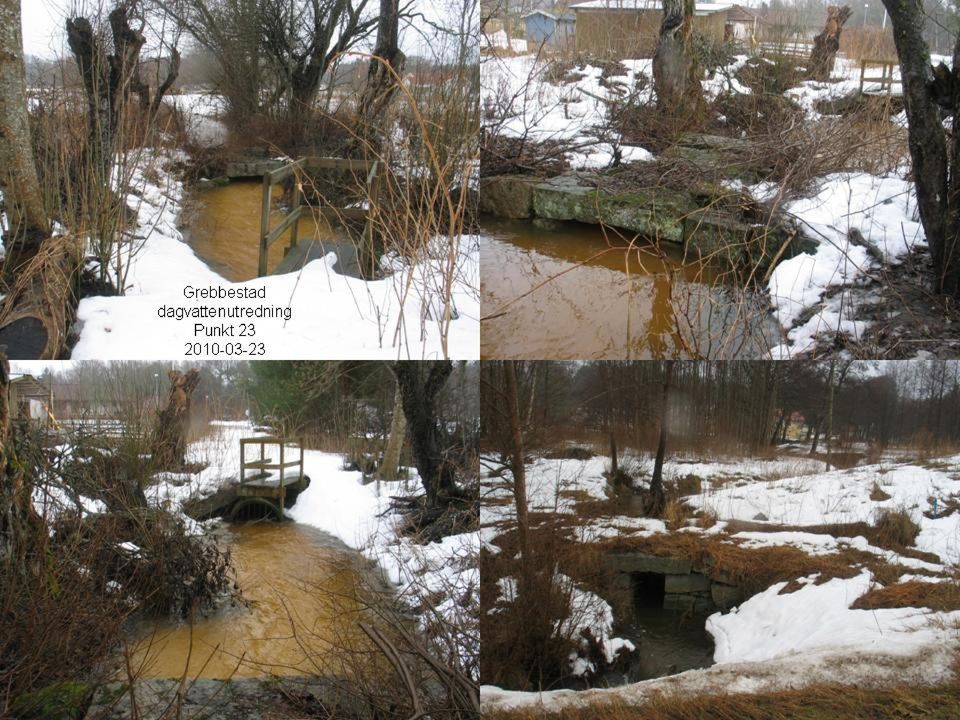

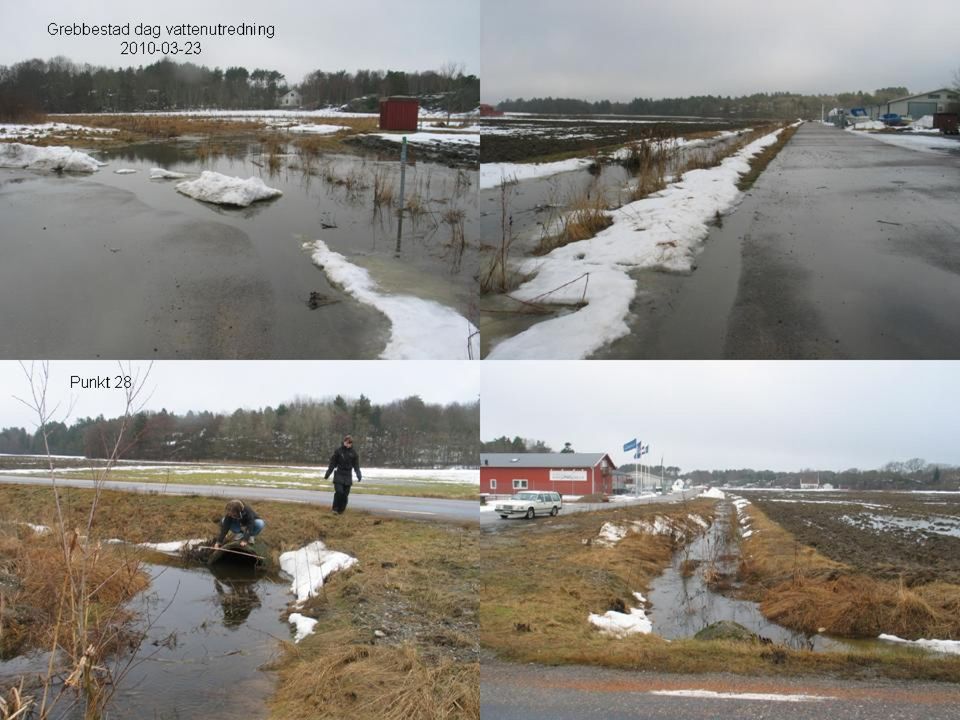

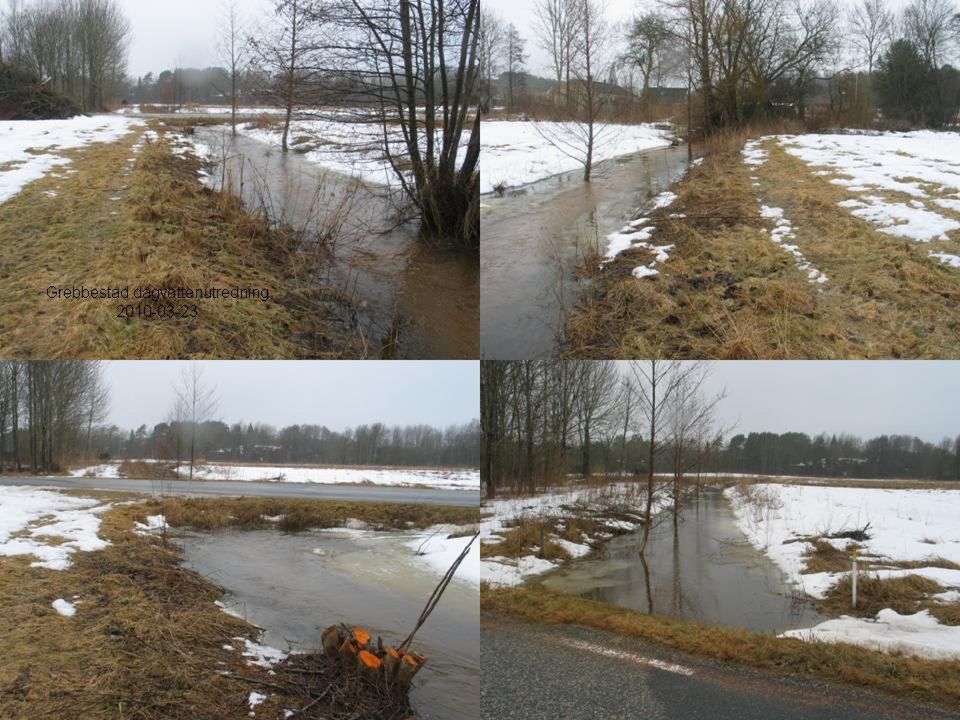

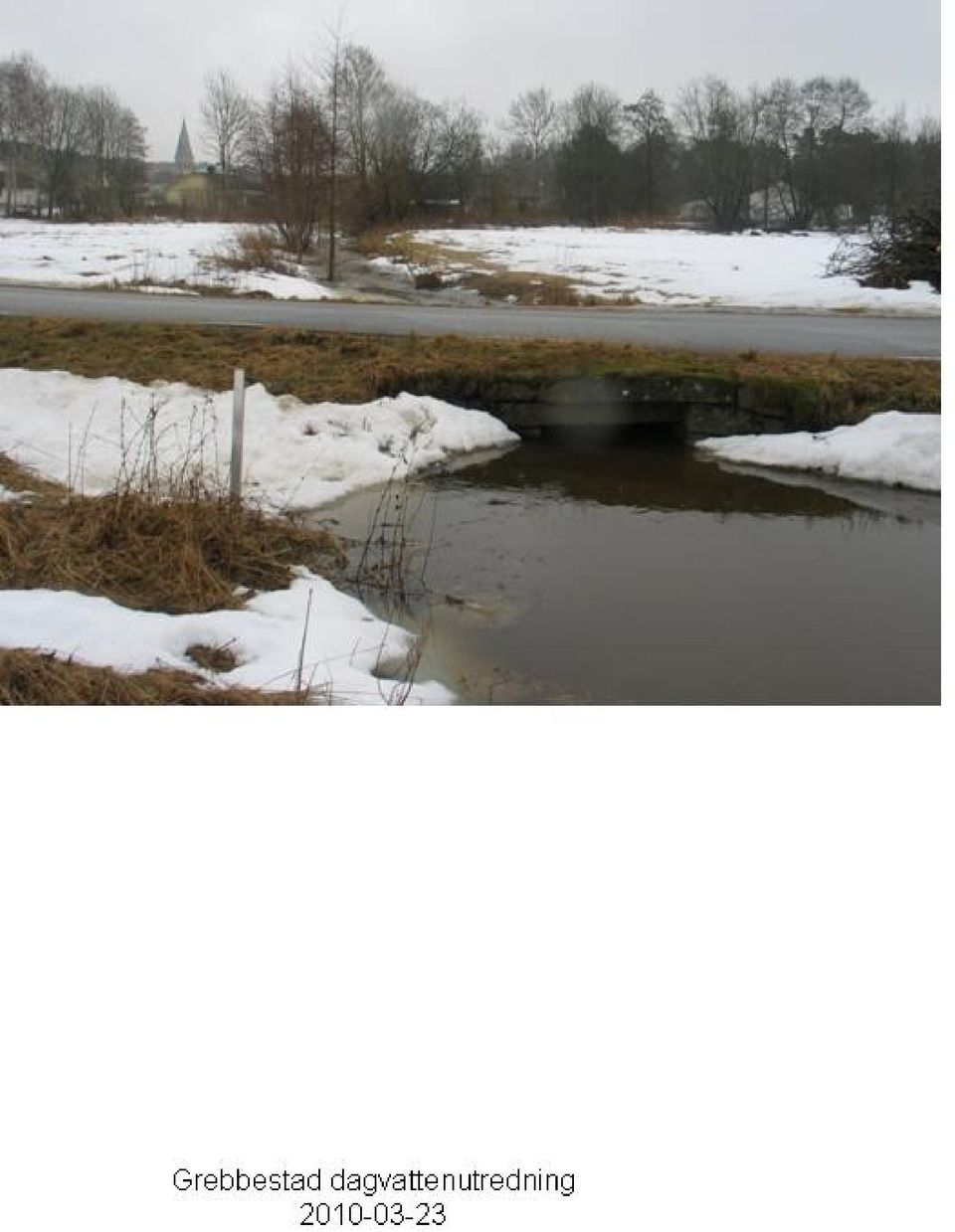

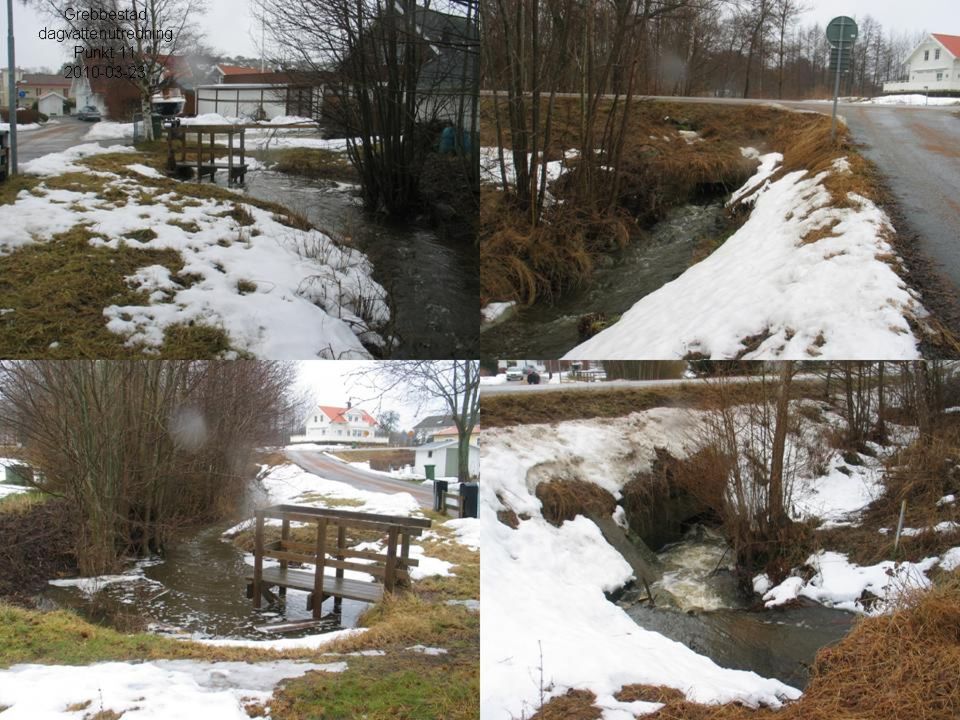

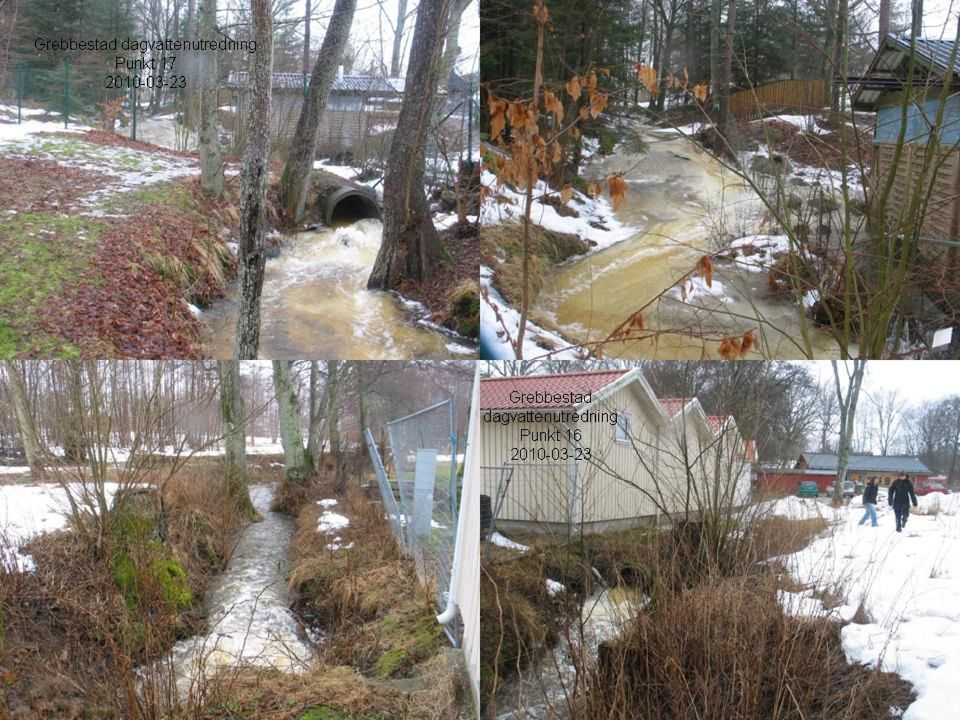

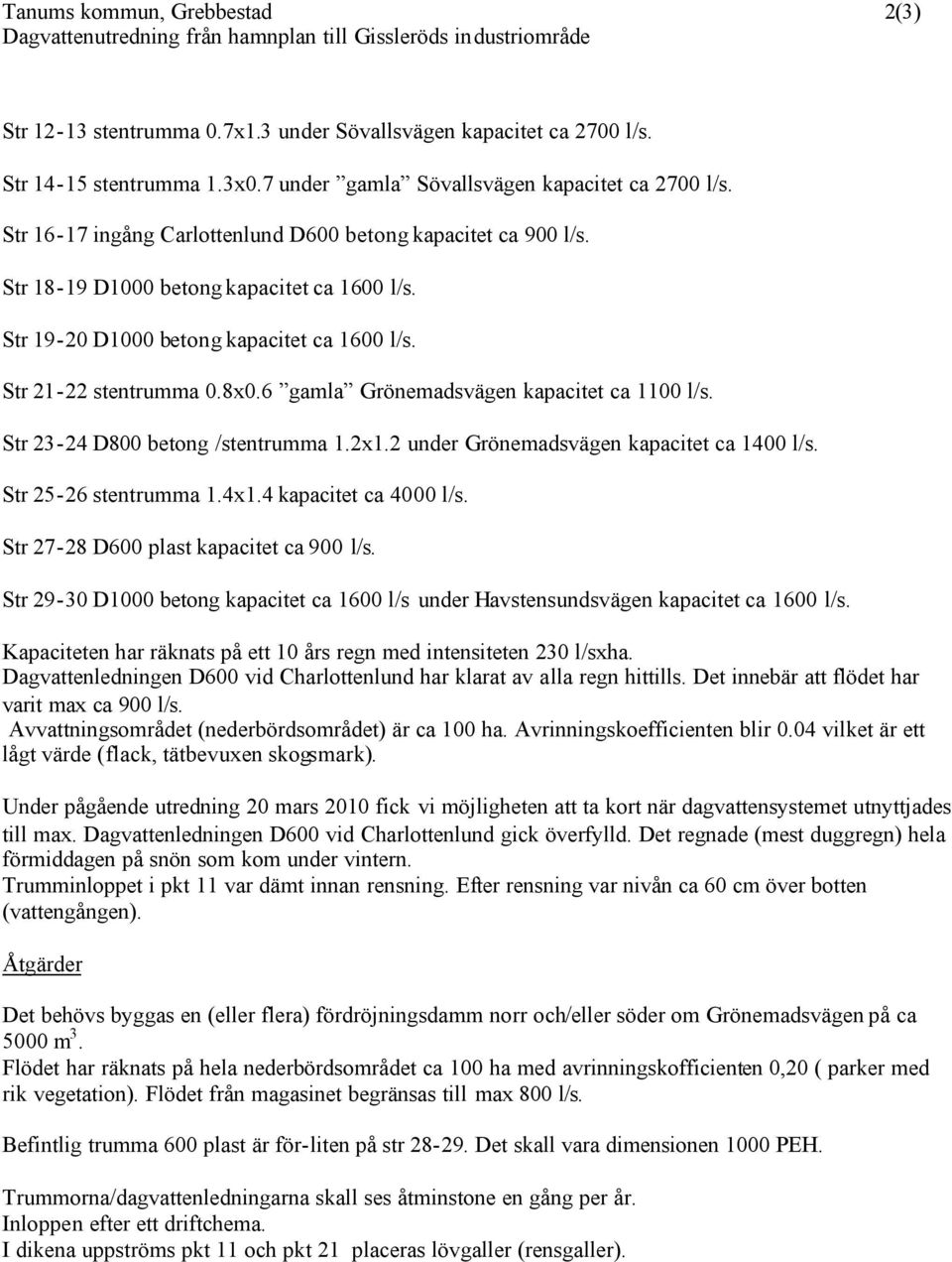

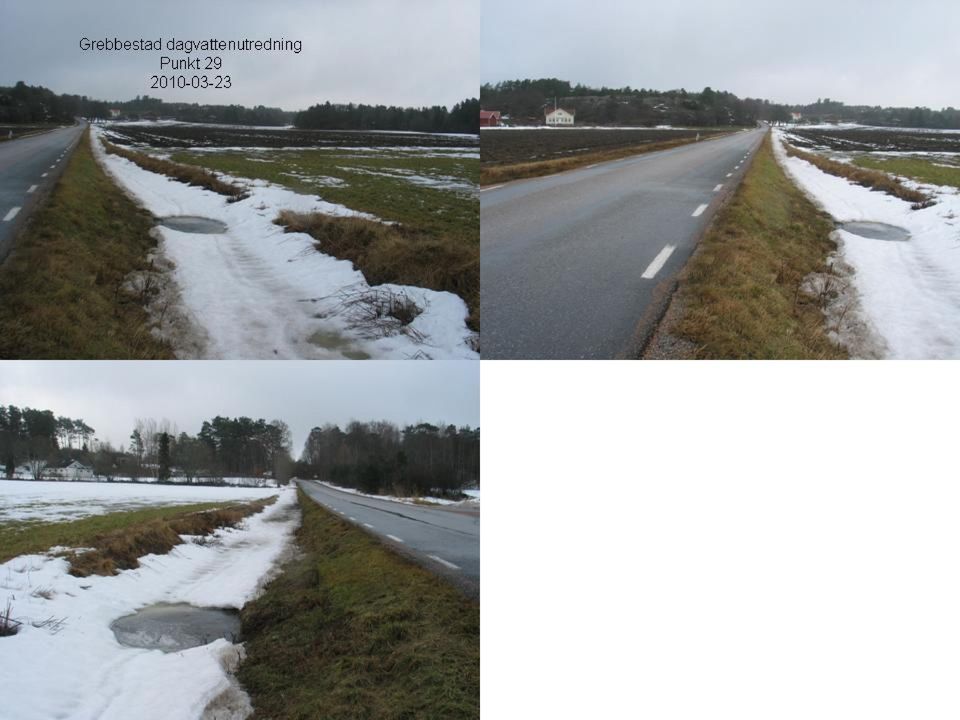

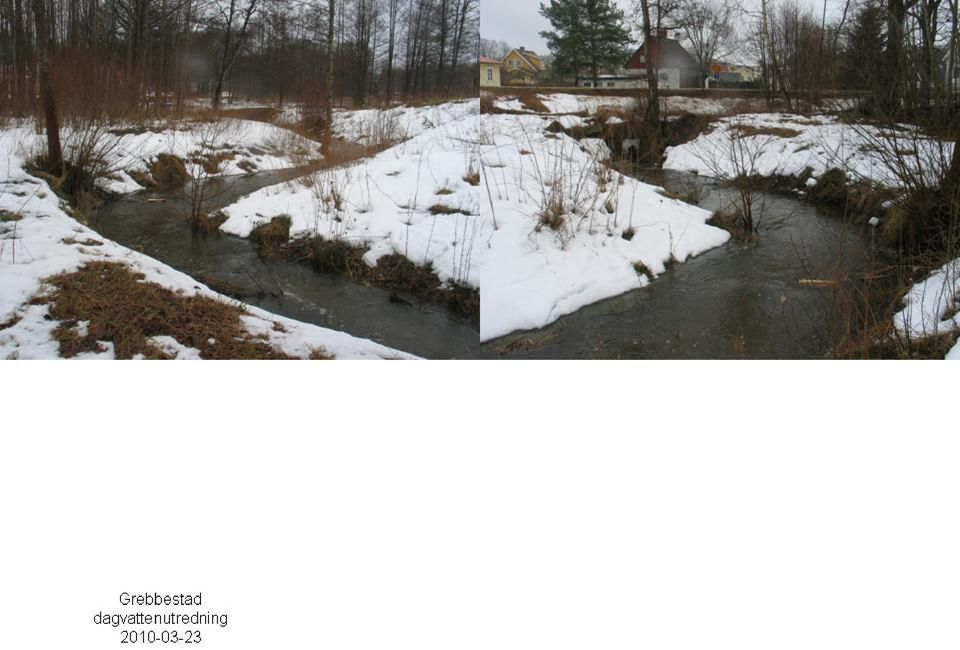

3 Tanums kommun, Grebbestad 2(3) Dagvattenutredning från hamnplan till Gissleröds industriområde Str stentrumma 0.7x1.3 under Sövallsvägen kapacitet ca 2700 l/s. Str stentrumma 1.3x0.7 under gamla Sövallsvägen kapacitet ca 2700 l/s. Str ingång Carlottenlund D600 betong kapacitet ca 900 l/s. Str D1000 betong kapacitet ca 1600 l/s. Str D1000 betong kapacitet ca 1600 l/s. Str stentrumma 0.8x0.6 gamla Grönemadsvägen kapacitet ca 1100 l/s. Str D800 betong /stentrumma 1.2x1.2 under Grönemadsvägen kapacitet ca 1400 l/s. Str stentrumma 1.4x1.4 kapacitet ca 4000 l/s. Str D600 plast kapacitet ca 900 l/s. Str D1000 betong kapacitet ca 1600 l/s under Havstensundsvägen kapacitet ca 1600 l/s. Kapaciteten har räknats på ett 10 års regn med intensiteten 230 l/sxha. Dagvattenledningen D600 vid Charlottenlund har klarat av alla regn hittills. Det innebär att flödet har varit max ca 900 l/s. Avvattningsområdet (nederbördsområdet) är ca 100 ha. Avrinningskoefficienten blir 0.04 vilket är ett lågt värde (flack, tätbevuxen skogsmark). Under pågående utredning 20 mars 2010 fick vi möjligheten att ta kort när dagvattensystemet utnyttjades till max. Dagvattenledningen D600 vid Charlottenlund gick överfylld. Det regnade (mest duggregn) hela förmiddagen på snön som kom under vintern. Trumminloppet i pkt 11 var dämt innan rensning. Efter rensning var nivån ca 60 cm över botten (vattengången). Åtgärder Det behövs byggas en (eller flera) fördröjningsdamm norr och/eller söder om Grönemadsvägen på ca 5000 m 3. Flödet har räknats på hela nederbördsområdet ca 100 ha med avrinningskofficienten 0,20 ( parker med rik vegetation). Flödet från magasinet begränsas till max 800 l/s. Befintlig trumma 600 plast är för-liten på str Det skall vara dimensionen 1000 PEH. Trummorna/dagvattenledningarna skall ses åtminstone en gång per år. Inloppen efter ett driftchema. I dikena uppströms pkt 11 och pkt 21 placeras lövgaller (rensgaller).

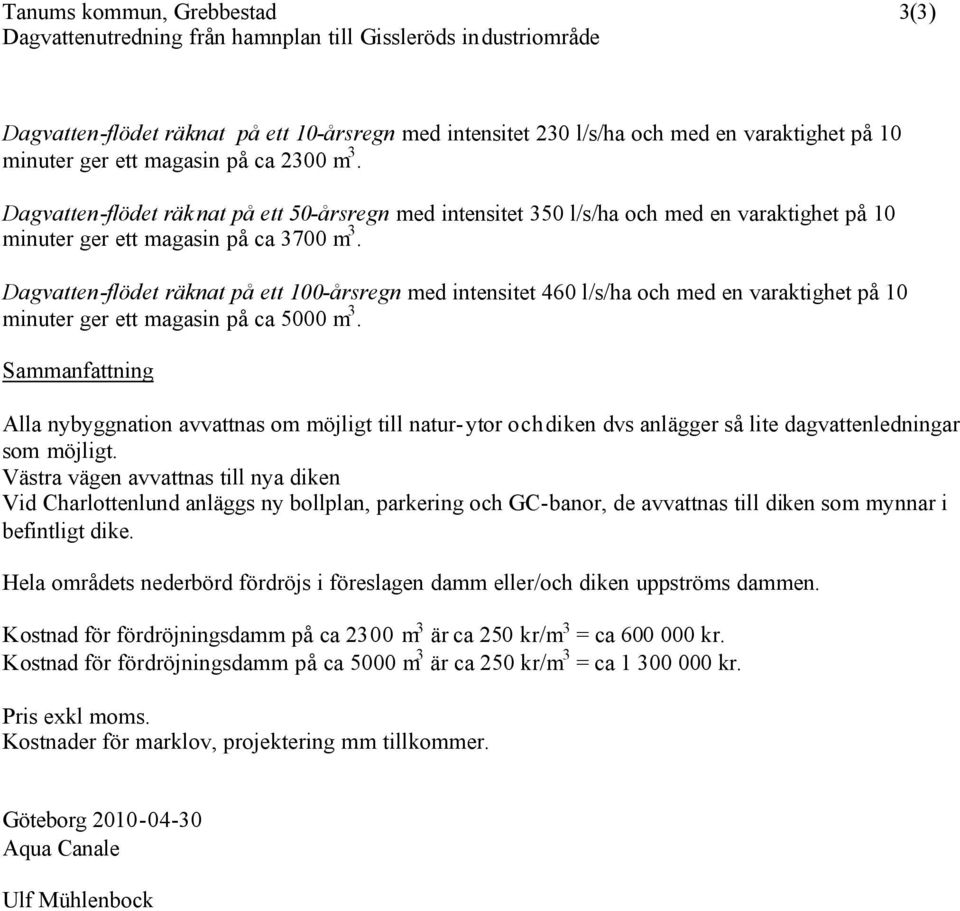

4 Tanums kommun, Grebbestad 3(3) Dagvattenutredning från hamnplan till Gissleröds industriområde Dagvatten-flödet räknat på ett 10-årsregn med intensitet 230 l/s/ha och med en varaktighet på 10 minuter ger ett magasin på ca 2300 m 3. Dagvatten-flödet räk nat på ett 50-årsregn med intensitet 350 l/s/ha och med en varaktighet på 10 minuter ger ett magasin på ca 3700 m 3. Dagvatten-flödet räknat på ett 100-årsregn med intensitet 460 l/s/ha och med en varaktighet på 10 minuter ger ett magasin på ca 5000 m 3. Sammanfattning Alla nybyggnation avvattnas om möjligt till natur-ytor och diken dvs anlägger så lite dagvattenledningar som möjligt. Västra vägen avvattnas till nya diken Vid Charlottenlund anläggs ny bollplan, parkering och GC-banor, de avvattnas till diken som mynnar i befintligt dike. Hela områdets nederbörd fördröjs i föreslagen damm eller/och diken uppströms dammen. Kostnad för fördröjningsdamm på ca 2300 m 3 är ca 250 kr/m 3 = ca kr. Kostnad för fördröjningsdamm på ca 5000 m 3 är ca 250 kr/m 3 = ca kr. Pris exkl moms. Kostnader för marklov, projektering mm tillkommer. Göteborg Aqua Canale Ulf Mühlenbock

5

6

7

8

9

10

11

12

13

14

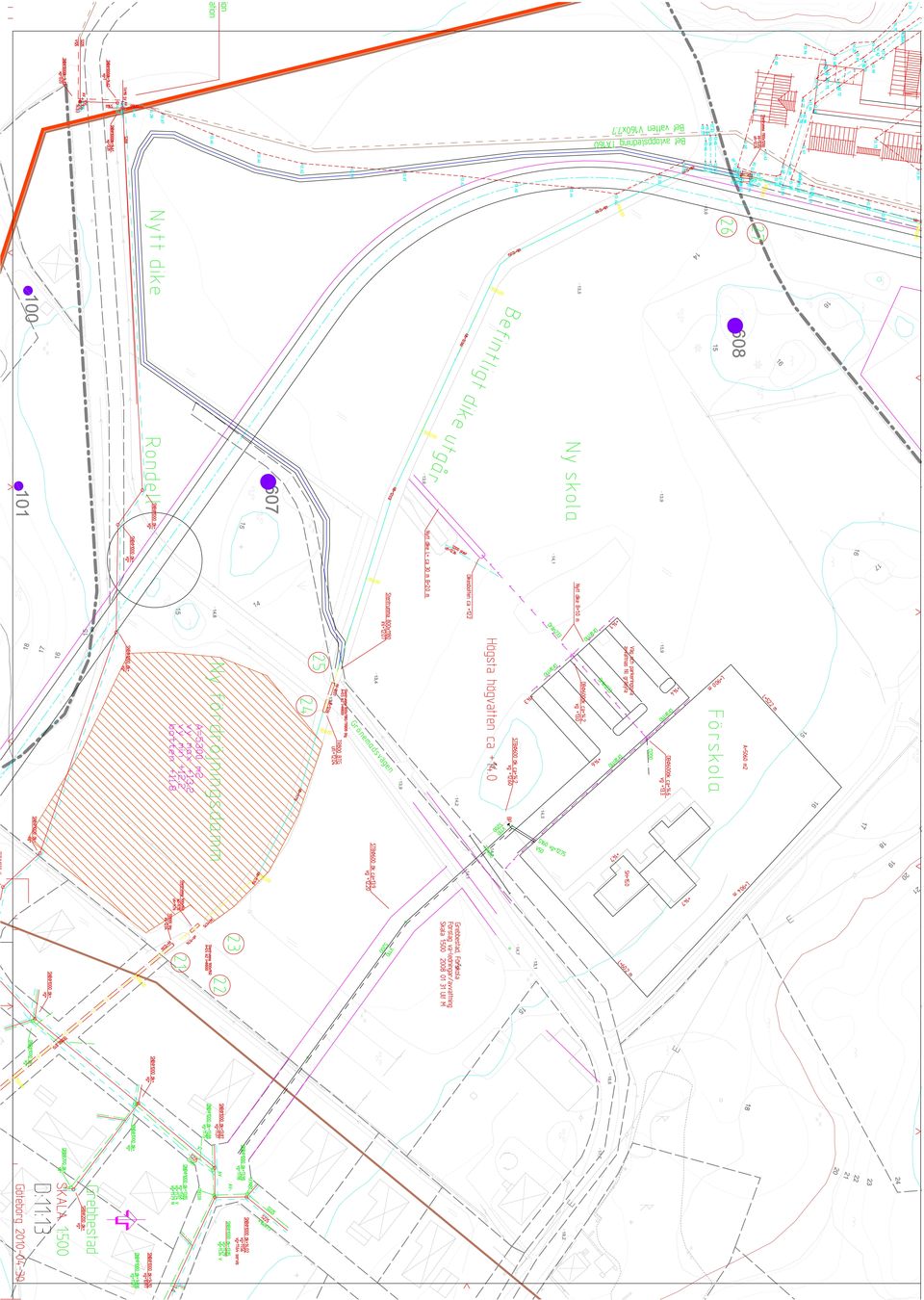

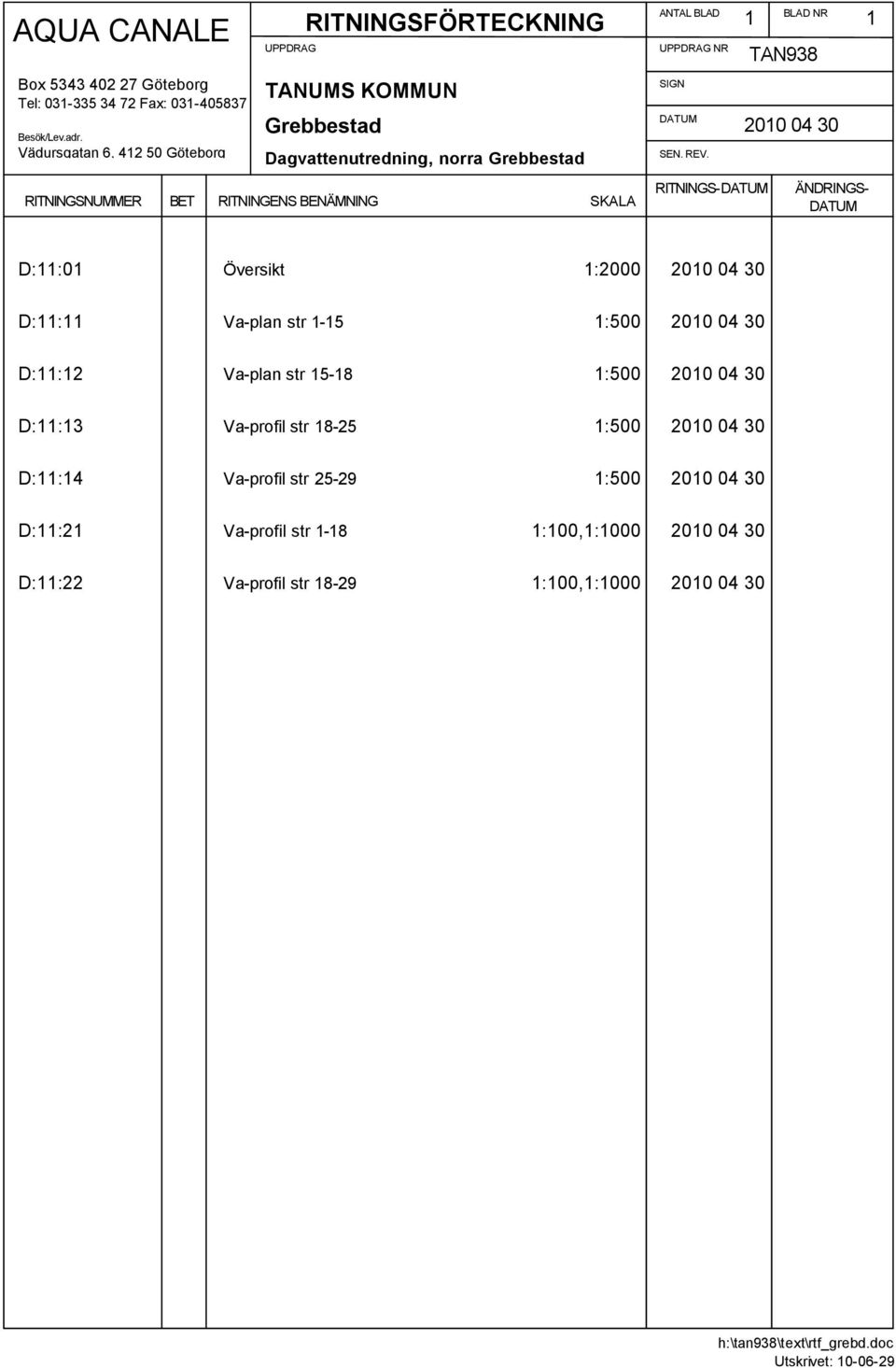

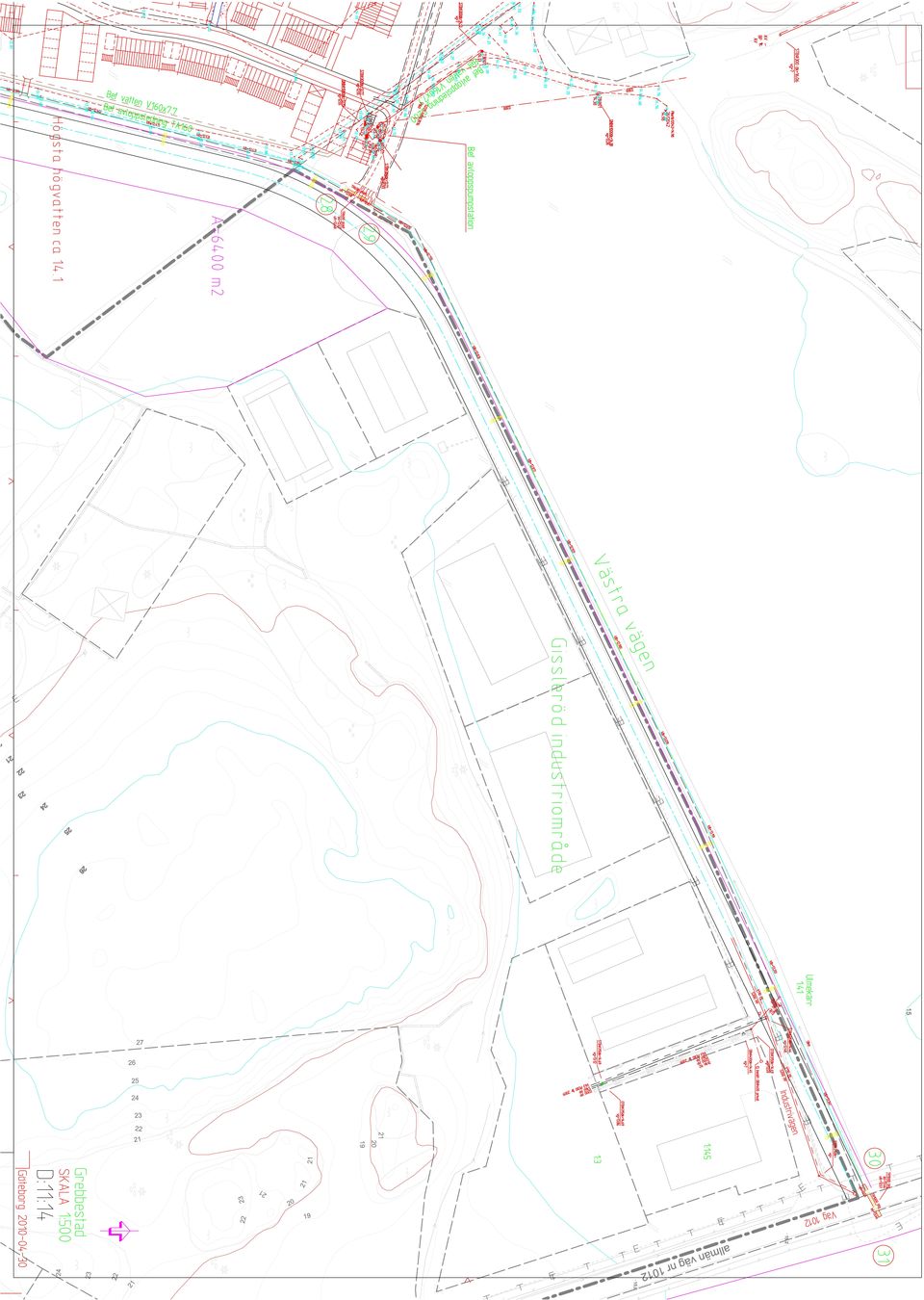

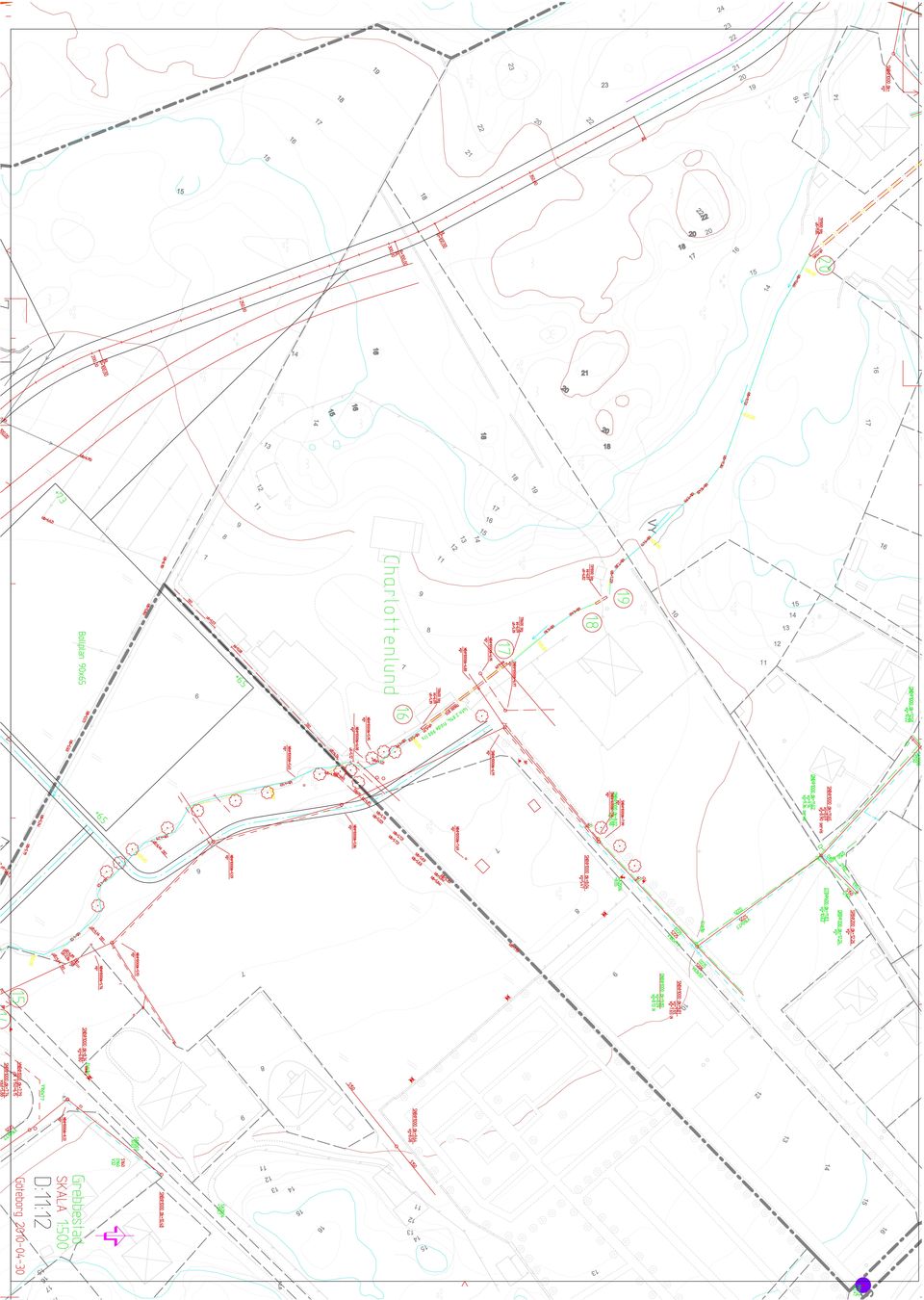

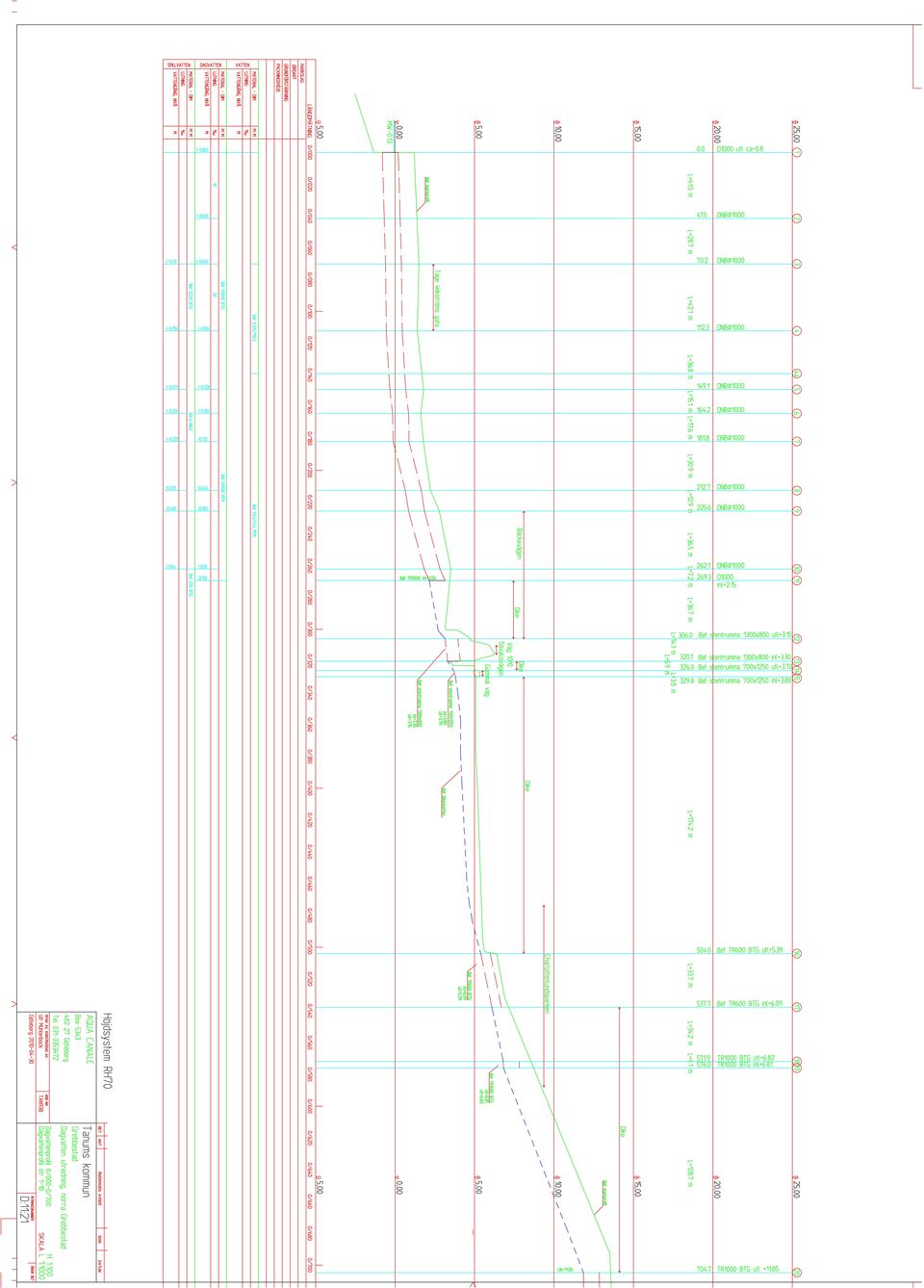

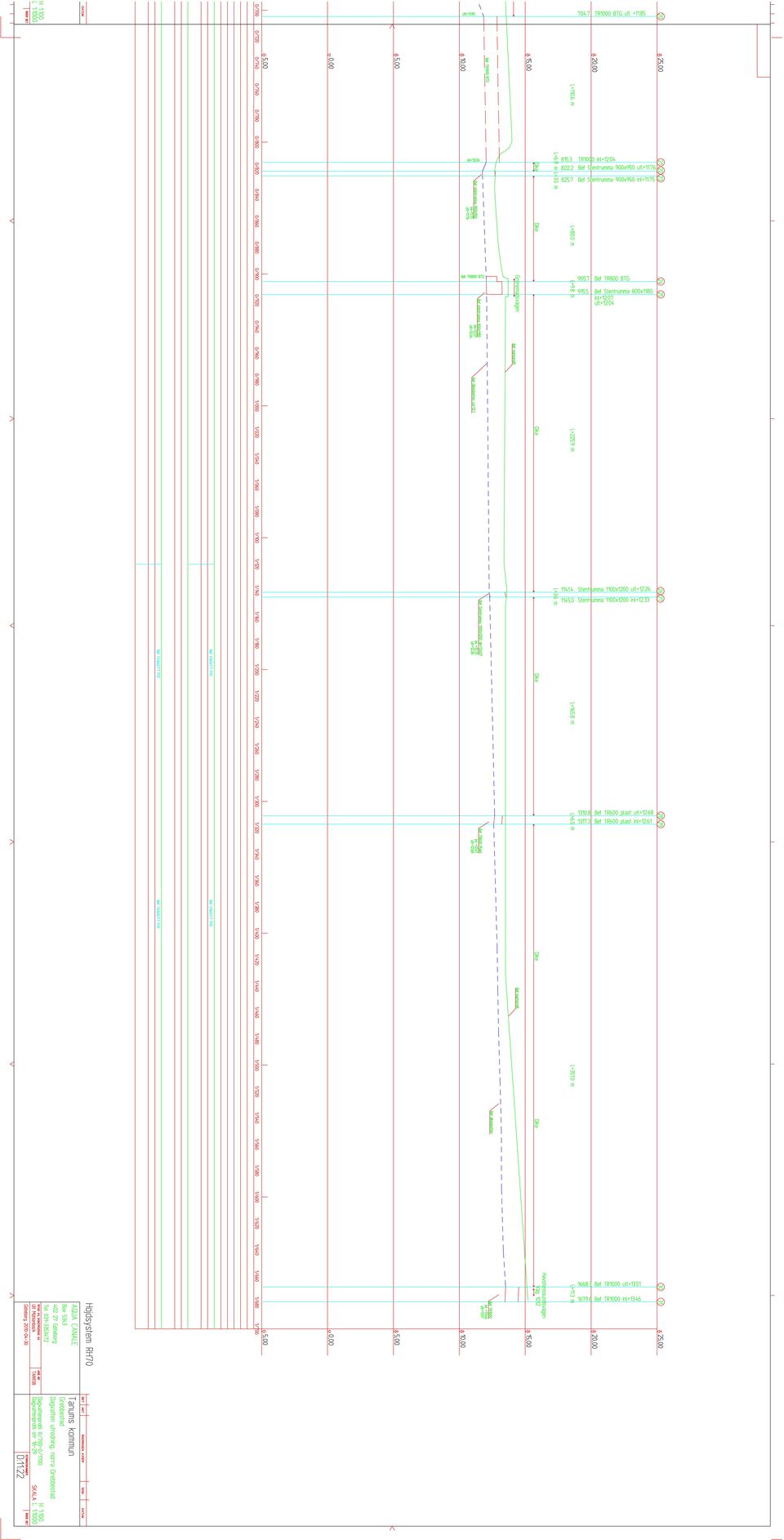

15 AQUA CANALE Box Göteborg Tel: Fax: Besök/Lev.adr. Vädursgatan 6, Göteborg UPPDRAG RITNINGSFÖRTECKNING TANUMS KOMMUN Grebbestad RITNINGSNUMMER BET RITNINGENS BENÄMNING Dagvattenutredning, norra Grebbestad SKALA ANTAL BLAD 1 BLAD NR 1 UPPDRAG NR SIGN DATUM SEN. REV. RITNINGS-DATUM TAN ÄNDRINGS- DATUM D:11:01 Översikt 1: D:11:11 Va-plan str : D:11:12 Va-plan str : D:11:13 Va-profil str : D:11:14 Va-profil str : D:11:21 Va-profil str :100,1: D:11:22 Va-profil str :100,1: h:\tan938\text\rtf_grebd.doc Utskrivet:

16

17

18

19

20

21

22
