1 Uppdrag nr. 14U24760 Dagvattenutredning Kv. Diset Uppsala kommun Rev Rev

2 Sida 2 (10) Uppdragsnamn Dagvattenutredning Kv. Diset Uppsala kommun Rikshem AB Krister Karlsson Box Uppsala Uppdragsgivare Rikshem AB Vår handläggare Helen Indal Gimbring Datum Rev Rev Innehållsförteckning 1 SAMMANFATTNING 3 2 BAKGRUND OCH SYFTE Underlag Förutsättningar 4 3 PLANOMRÅDET OCH DESS FÖRUTSÄTTNINGAR Geologiska förutsättningar Geohydrologi Vattenskyddsområde Recipientens status och miljökvalitetsnormer Översiktlig beskrivning av dagens markanvändning och dagvattenhantering Befintliga va-ledningar Deltagande ytor efter utbyggnad 7 4 BERÄKNINGAR Beräkningsförutsättningar Flöden Flöden före utbyggnad Flöden efter utbyggnad 8 5 FÖRDRÖJNINGSÅTGÄRDER Förutsättningar/principer för fördröjning Beräkningar fördröjning Förslag på fördröjningsåtgärder 10

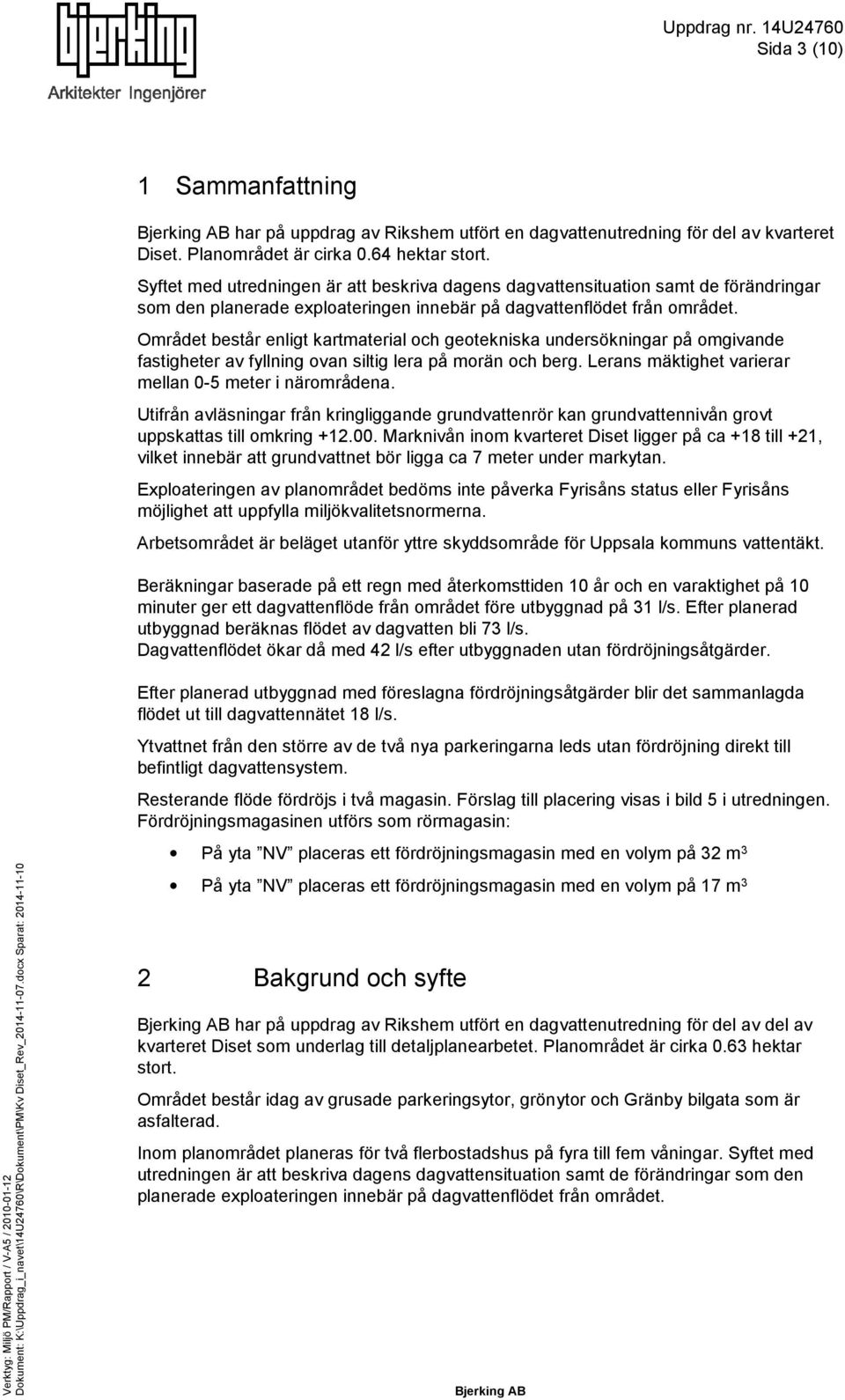

3 Sida 3 (10) 1 Sammanfattning har på uppdrag av Rikshem utfört en dagvattenutredning för del av kvarteret Diset. Planområdet är cirka 0.64 hektar stort. Syftet med utredningen är att beskriva dagens dagvattensituation samt de förändringar som den planerade exploateringen innebär på dagvattenflödet från området. Området består enligt kartmaterial och geotekniska undersökningar på omgivande fastigheter av fyllning ovan siltig lera på morän och berg. Lerans mäktighet varierar mellan 0-5 meter i närområdena. Utifrån avläsningar från kringliggande grundvattenrör kan grundvattennivån grovt uppskattas till omkring Marknivån inom kvarteret Diset ligger på ca +18 till +21, vilket innebär att grundvattnet bör ligga ca 7 meter under markytan. Exploateringen av planområdet bedöms inte påverka Fyrisåns status eller Fyrisåns möjlighet att uppfylla miljökvalitetsnormerna. Arbetsområdet är beläget utanför yttre skyddsområde för Uppsala kommuns vattentäkt. Beräkningar baserade på ett regn med återkomsttiden 10 år och en varaktighet på 10 minuter ger ett dagvattenflöde från området före utbyggnad på 31 l/s. Efter planerad utbyggnad beräknas flödet av dagvatten bli 73 l/s. Dagvattenflödet ökar då med 42 l/s efter utbyggnaden utan fördröjningsåtgärder. Efter planerad utbyggnad med föreslagna fördröjningsåtgärder blir det sammanlagda flödet ut till dagvattennätet 18 l/s. Ytvattnet från den större av de två nya parkeringarna leds utan fördröjning direkt till befintligt dagvattensystem. Resterande flöde fördröjs i två magasin. Förslag till placering visas i bild 5 i utredningen. Fördröjningsmagasinen utförs som rörmagasin: På yta NV placeras ett fördröjningsmagasin med en volym på 32 m 3 På yta NV placeras ett fördröjningsmagasin med en volym på 17 m 3 2 Bakgrund och syfte har på uppdrag av Rikshem utfört en dagvattenutredning för del av del av kvarteret Diset som underlag till detaljplanearbetet. Planområdet är cirka 0.63 hektar stort. Området består idag av grusade parkeringsytor, grönytor och Gränby bilgata som är asfalterad. Inom planområdet planeras för två flerbostadshus på fyra till fem våningar. Syftet med utredningen är att beskriva dagens dagvattensituation samt de förändringar som den planerade exploateringen innebär på dagvattenflödet från området.

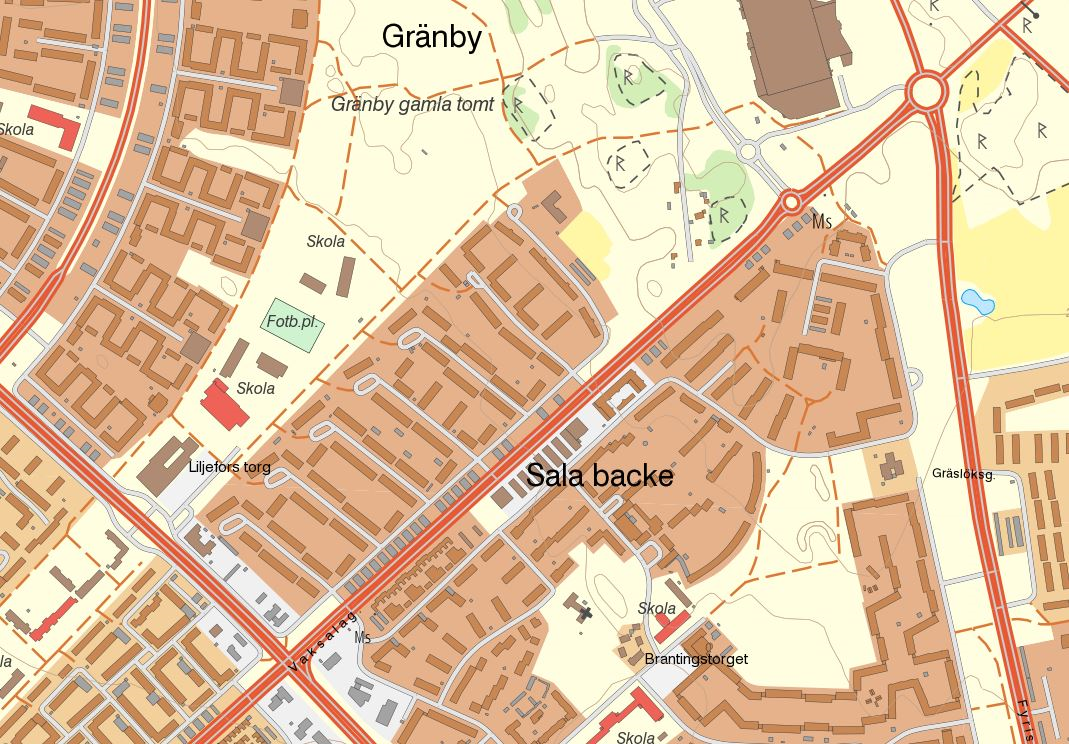

4 Uppdrag nr. 14U24760 Sida 4 (10) Underlag - Skriftlig kontakt och information från planarkitekt Eleonore Albenius, Uppsala kommun, som handlägger detaljplanen. Detaljplanen är under revidering och var ej klar vid dagvattenutredningens färdigställande. Nov Illustrationsplan från Metod arkitekter AB (upprättad av Karavan landskapsarkitekter och daterad ) - Grundkarta i dwg - Ledningskartor erhållna från Uppsala Vatten och Avfall AB, Svenskt vattens publikation Dimensionering av allmänna avloppsledningar (P90) Förutsättningar Uppsala Vatten krav: maximalt flöde för anslutning till kommunalt dagvattennät är 33 l/s och ha. Fördröjning krävs om tillåtet flöde överskrids. 3 Planområdet och dess förutsättningar Området ligger i Uppsala kommun cirka 1 km norr om Uppsala centrum. Planområdet avgränsas av Vaksalagatan i sydväst, Tövädersgatan i sydväst och Solskensgatan i nordost. Cirka 3 km sydväst om området rinner Fyrisån. Solskensgatan Kv. Diset Tövädersgatan Vaksalagatan Thycho-Hedens väg Bild 1. Översiktskarta över Kv. Diset med omnejd

5 Sida 5 (10) Området planeras att exploateras i enlighet med arkitektritning, se Bild 2. Nya hus är svartmarkerade. Då detta är ett tidigt skede i arbetet kan exploateringen komma att ändras. Utredningen kommer även beakta den flödesförändring som kommer av planerad utökning. Området som skall bebyggas. Nya hus är svartmarkerade Bild 2. Bearbetad illustrationsplan över området (Karavan landskapsarkitekter AB) 3.1 Geologiska förutsättningar Området består enligt kartmaterial och geotekniska undersökningar på omgivande fastigheter av fyllning ovan siltig lera på morän och berg. Lerans mäktighet varierar mellan 0-5 meter i närområdena. 3.2 Geohydrologi Utifrån avläsningar från kringliggande grundvattenrör kan grundvattennivån grovt uppskattas till omkring Marknivån inom kvarteret Diset som sluttar mot sydväst ligger på ca +18 till +21, vilket innebär att grundvattnet bör ligga ca 7 meter under markytan. Ytvatten avbördas idag med befintligt dagvattensystem eller sjunker ner i fyllning och mulljordslager. Vid riklig nederbörd eller tjälade förhållanden kan även ytavrinning ske i terrängens lutningsriktning. Den troliga grundvattenriktningen är riktad sydväst mot Fyrisån. 3.3 Vattenskyddsområde Arbetsområdet är beläget utanför yttre skyddsområde för Uppsala kommuns vattentäkt.

6 Sida 6 (10) 3.4 Recipientens status och miljökvalitetsnormer Nedan redovisas miljökvalitetsnormerna för Fyrisån enligt Vatteninformationssystem Sverige (VISS). Miljökvalitetsnormer för Fyrisån: Ekologisk status 2009: Måttlig ekologisk status med kvalitetskravet god ekologisk status Kemisk status 2009: God kemisk ytvattenstatus (exklusive kvicksilver) med kvalitetskravet god kemisk ytvattenstatus Kvalitetskravet avseende kvicksilver och kvicksilverföreningar uppnår ej god kemisk ytvattenstatus. Fyrisån har problem med bland annat övergödning och kvicksilver. Halterna av kvicksilver och kvicksilverföreningar bör inte öka till december Exploateringen av planområdet bedöms inte påverka Fyrisåns status eller Fyrisåns möjlighet att uppfylla miljökvalitetsnormerna. I det nya planförslaget ingår endast 15 p- platser vilket inte kräver någon rening. 3.5 Översiktlig beskrivning av dagens markanvändning och dagvattenhantering Idag består marken huvudsakligen av grusade parkeringsytor samt mindre ytor med gräsmattor och träd. Ytvatten inom området avbördas huvudsakligen via infiltration. Ytvatten från Gränby bilgata leds till befintligt dagvattensystem. Befintlig markanvändning för området som ska bebyggas redovisas nedan i Tabell 1. Befintlig markanvändning Yta (ha) Hårdgjorda ytor (Gränby bilgata ej medräknad) 0.06 Grusytor 0.41 Grönytor 0.06 Totalt 0.53 Tabell 1. Befintlig markanvändning och bidragande ytor till avrinningen för planområdet

7 Sida 7 (10) Dagvattnet från lokalgatorna runt kvarteret Diset avleds via dagvattenledningar enligt Bild 3. Solskensgatan Gränby bilgata Vaksalagatan Tövädersgatan Bild 3. Kv. Diset med befintliga dagvattenledningar (gröna) och dagvattnets flödesriktningar med svarta pilar. 3.6 Befintliga va-ledningar Den planerade utbyggnaden kommer inte att medföra flytt av befintliga dagvattenledningar. Ledningar för spill, vatten, värme el mm. kommer eventuellt att beröras av utbyggnaden och behöver utredas i samband med detaljprojekteringen. 3.7 Deltagande ytor efter utbyggnad I och med utbyggnaden av området kommer en förändring av ytanvändning ske (jämför Tabell 1 och 2) vilket kommer att ha effekt på dagvattnet. Takytor tillkommer och grus-/grönytorna minskar vilket innebär att dagvattenflödet kommer att öka. Markanvändning efter utbyggnad redovisas i Tabell 2. Den planerade markanvändningen omfattar 0.53 ha enligt Bild 2 (Gränby bilgata borträknad). Planerad markanvändning Yta (ha) Takytor 0.20 Hårdgjorda ytor (Gränby bilgata ej medräknad) 0.17 Grönytor 0.16 Total yta 0.53 Tabell 2. Planerad markanvändning

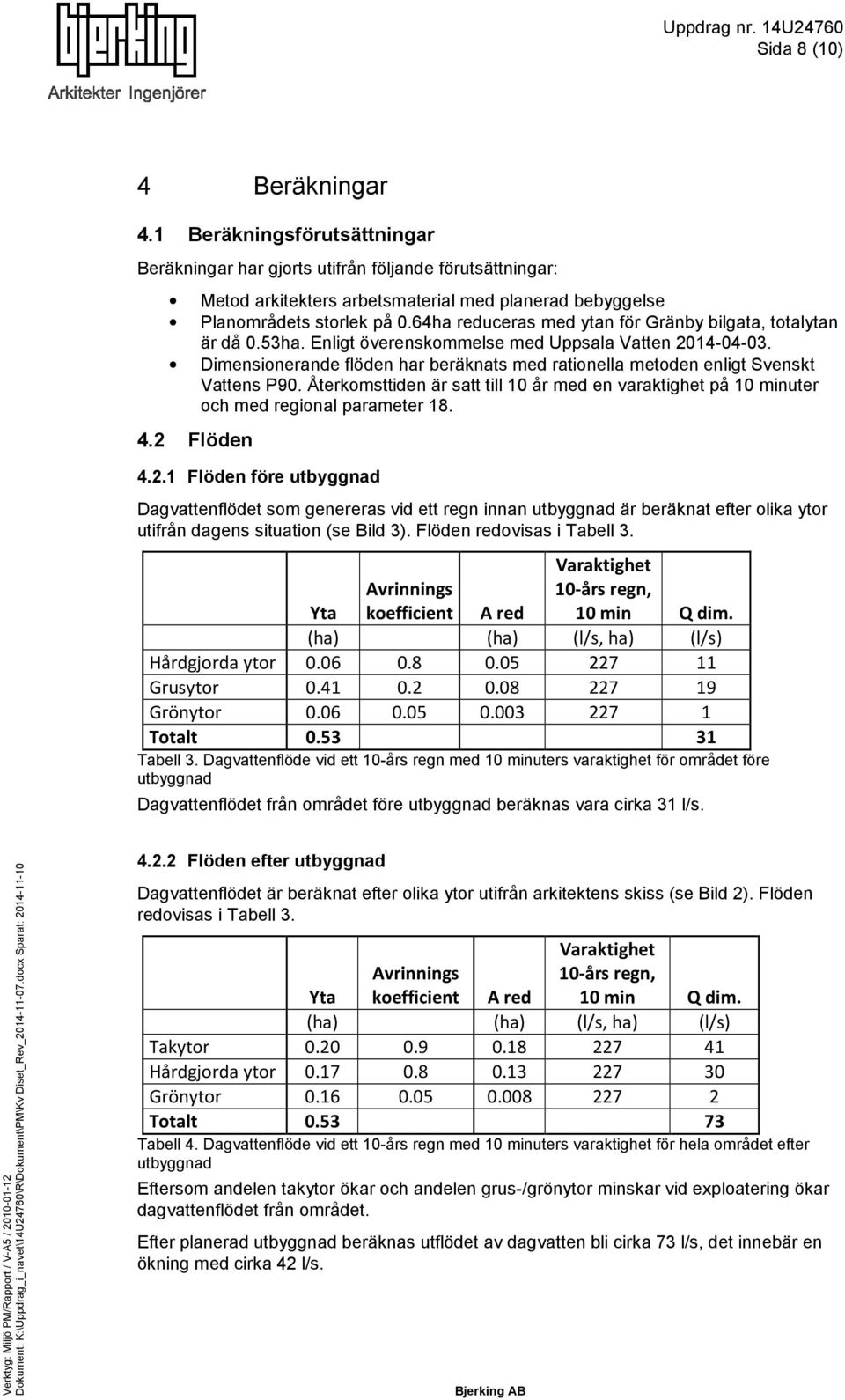

8 Sida 8 (10) 4 Beräkningar 4.1 Beräkningsförutsättningar Beräkningar har gjorts utifrån följande förutsättningar: Metod arkitekters arbetsmaterial med planerad bebyggelse Planområdets storlek på 0.64ha reduceras med ytan för Gränby bilgata, totalytan är då 0.53ha. Enligt överenskommelse med Uppsala Vatten Dimensionerande flöden har beräknats med rationella metoden enligt Svenskt Vattens P90. Återkomsttiden är satt till 10 år med en varaktighet på 10 minuter och med regional parameter Flöden Flöden före utbyggnad Dagvattenflödet som genereras vid ett regn innan utbyggnad är beräknat efter olika ytor utifrån dagens situation (se Bild 3). Flöden redovisas i Tabell 3. Varaktighet Yta Avrinnings koefficient A red 10-års regn, 10 min Q dim. (ha) (ha) (l/s, ha) (l/s) Hårdgjorda ytor Grusytor Grönytor Totalt Tabell 3. Dagvattenflöde vid ett 10-års regn med 10 minuters varaktighet för området före utbyggnad Dagvattenflödet från området före utbyggnad beräknas vara cirka 31 l/s Flöden efter utbyggnad Dagvattenflödet är beräknat efter olika ytor utifrån arkitektens skiss (se Bild 2). Flöden redovisas i Tabell 3. Varaktighet Yta Avrinnings koefficient A red 10-års regn, 10 min Q dim. (ha) (ha) (l/s, ha) (l/s) Takytor Hårdgjorda ytor Grönytor Totalt Tabell 4. Dagvattenflöde vid ett 10-års regn med 10 minuters varaktighet för hela området efter utbyggnad Eftersom andelen takytor ökar och andelen grus-/grönytor minskar vid exploatering ökar dagvattenflödet från området. Efter planerad utbyggnad beräknas utflödet av dagvatten bli cirka 73 l/s, det innebär en ökning med cirka 42 l/s.

9 Sida 9 (10) 5 Fördröjningsåtgärder 5.1 Förutsättningar/principer för fördröjning Med hänsyn till att det dimensionerade flödet från planområdet beräknas öka från cirka 31 l/s till cirka 73 l/s skall vattnet ut från området fördröjas och utjämnas. Följande principer och förutsättningar beslutats att gälla för dimensionering av fördröjningsmagasin inom kvarteret Diset: Inflödet till fördröjningsmagasinen beräknas för ett 10-årsregn för avrinningsområdet för planerad markanvändning. Utflödet från fördröjningsmagasinet beräknas utifrån Uppsala Vattens krav på maximalt anslutande flöde till befintligt dagvattensystem, kravet är 33 l/s och ha. Planområdets yta delas så att flödet fördelas på yta NV /nordväst om Gränby bilgata och yta SO /sydost om Gränby bilgata. Sammanlagd yta är 0.53 ha. Ytvattnet från den norra nya parkeringen leds utan fördröjning direkt till befintligt dagvattensystem. 5.2 Beräkningar fördröjning Beräkning av sammanlagt maximalt utflöde för anslutning till befintligt system enligt krav från Uppsala Vatten blir 0.53 x 33 = 18 l/s. Flödet från den nya parkeringen blir 0.03 x 0.8 x 227= 5 l/s. Flödet leds direkt till befintligt dagvattensystem via den dagvattenbrunn som i dag finns placerad på ytan. Därmed ger det ett kvarvarande tillåtet anslutningsflöde på 13 l/s. Yta NV (0.34 ha) Ny parkering, med bef. dagvattenbrunn (0.03 ha) Bild 4. Ytor och flödesfördelning. Avrinningsområde Yta Inflöde magasin 10-års regn Yta SO (0.16 ha Utflöde magasin Gränby bilgata Magasinsvolym (ha) (l/s) (l/s) (m 3) Yta NV Yta SO Summa Tabell 5. Beräkning av magasinsvolym för fördröjning av dagvatten

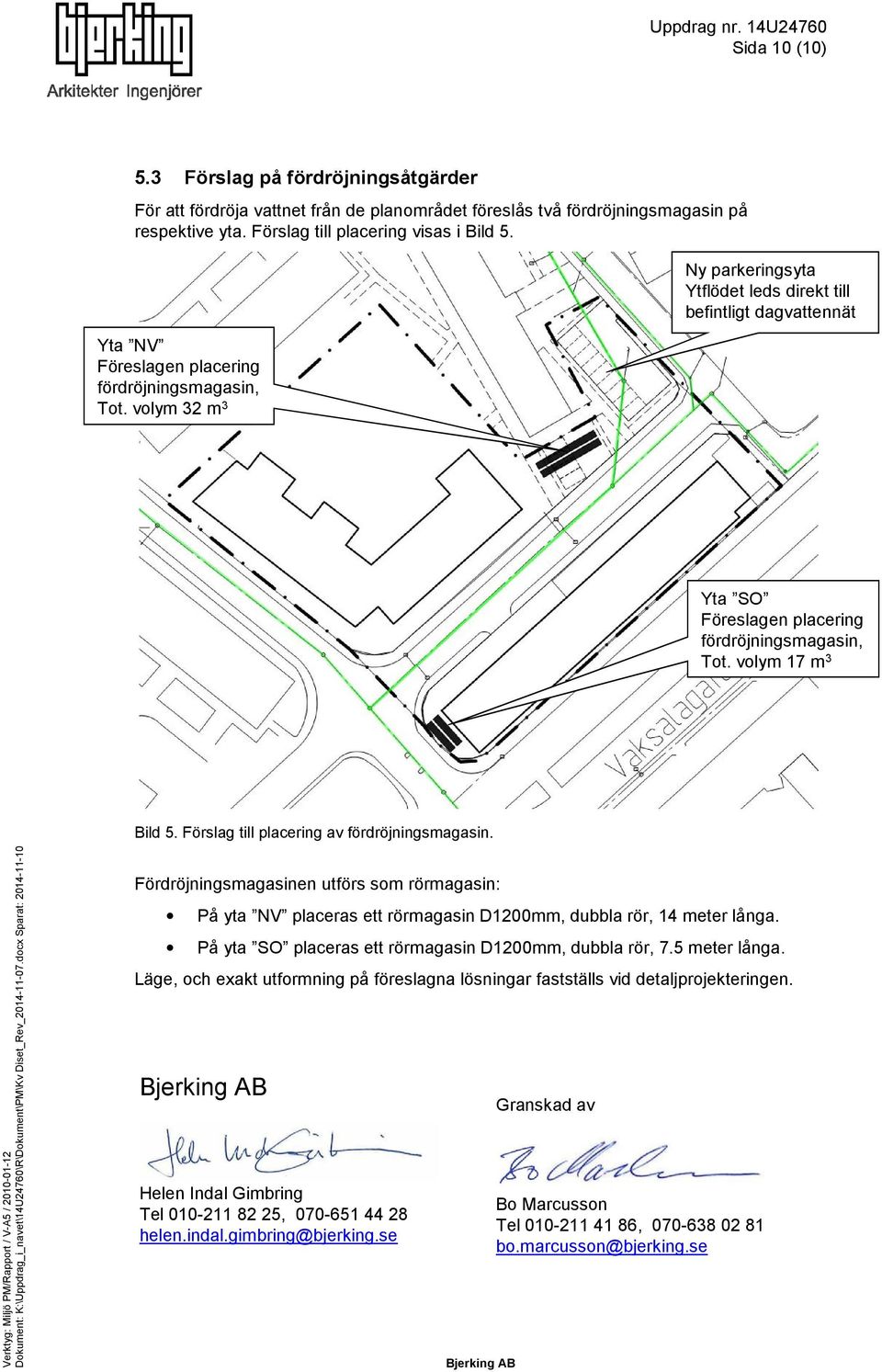

10 Sida 10 (10) 5.3 Förslag på fördröjningsåtgärder För att fördröja vattnet från de planområdet föreslås två fördröjningsmagasin på respektive yta. Förslag till placering visas i Bild 5. Yta NV Föreslagen placering fördröjningsmagasin, Tot. volym 32 m 3 Ny parkeringsyta Ytflödet leds direkt till befintligt dagvattennät Yta SO Föreslagen placering fördröjningsmagasin, Tot. volym 17 m 3 Bild 5. Förslag till placering av fördröjningsmagasin. Fördröjningsmagasinen utförs som rörmagasin: På yta NV placeras ett rörmagasin D1200mm, dubbla rör, 14 meter långa. På yta SO placeras ett rörmagasin D1200mm, dubbla rör, 7.5 meter långa. Läge, och exakt utformning på föreslagna lösningar fastställs vid detaljprojekteringen. Helen Indal Gimbring Tel , helen.indal.gimbring@bjerking.se Granskad av Bo Marcusson Tel , bo.marcusson@bjerking.se
