Bruks- och monteringsanvisning Värmepumpstumlare PT 5137 WP

Transkript

1 Bruks- och monteringsanvisning Värmepumpstumlare PT 5137 WP sv-se Bruks- och monteringsanvisningen ska ovillkorligen läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika personskador och skador på torktumlaren. M.-Nr

2 Bidra till att skona miljön Transportförpackning Emballaget skyddar torktumlaren mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och minskad mängd avfall. Din återförsäljare kan återta transportförpackningen för återvinning. Hantering av uttjänad torktumlare Elektriska och elektroniska produkter som har tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för deras funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker och skador på miljön. Kasta därför på inga villkor den uttjänade torktumlaren i hushållsavfallet. Spara energi Så här undviker du onödigt lång torktid och ökad energiförbrukning: Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Du sparar cirka 30 % energi och tid vid torkning om tvätten centrifugeras med 1600 v/min istället för med 800 v/min. Använd maximal tvättmängd för respektive torkprogram. Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden. Se till att det inte är alltför varmt i rummet. Om det finns andra värmealstrande apparater i rummet, lufta rummet och/eller stäng av dessa. Rengör luddfiltren efter varje torkomgång. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Hör efter med din återförsäljare vid behov. Se till att den uttjänade torktumlaren förvaras barnsäkert tills den lämnas in för omhändertagande. 2

3 Innehållsförteckning Bidra till att skona miljön...2 Säkerhetsanvisningar och varningar....6 Använda torktumlaren Manöverpanel...17 Första idrifttagningen av torktumlaren...17 Hur displayen fungerar...18 Första gången du använder torktumlaren Anvisningar och tips för tvätt Förbered tvätten Lägga i tvätt i torktumlaren Välja program Snabbinstruktion...22 Senare start...26 Programöversikt...27 Grundprogram...27 Specialprogram...29 Ändra programförlopp Betal-/bokningssystem...31 Ändra pågående program Avbryta pågående program...31 Lägga i tvätt i efterhand eller plocka ur tvätt...31 Strömavbrott...31 Resttid...31 Rengöring och skötsel...32 Beakta rengöringsintervallen När ska luddfiltren rengöras? När behövs finfiltret i sockeln (nere till vänster) rengöras? När behövs gallret/luftkanalerna nere till höger rengöras?

4 Innehållsförteckning Luddfilter...34 Torrengöring...34 Blöt rengöring av luddfilter...35 Insättning av luddfiltren...35 Finfilter i sockel (nere till vänster)...36 Ta ut filtret...36 Rengöring...37 Rengöra serviceluckan och utrymme för värmeväxlare Sätta tillbaka luddfiltren...38 Galler/luftkanaler nere till höger Ta ut filtret...39 Rengöring...39 Sätta tillbaka gallret...40 Rengöra torktumlaren...40 Hur man klarar av mindre störningar själv...41 Kontroll- och felmeddelanden i displayen Ett otillfredsställande torkresultat Andra problem Byta glödlampa...47 Miele service Reparationer...48 Optiskt gränssnitt PC...48 Extra tillbehör...48 Uppställning och anslutning Översiktsbild framsida...49 Översiktsbild baksida...50 Uppställning Sidovy...51 Stålsockel...51 Torktumlaren sedd uppifrån...51 Tvätt-torkpelare

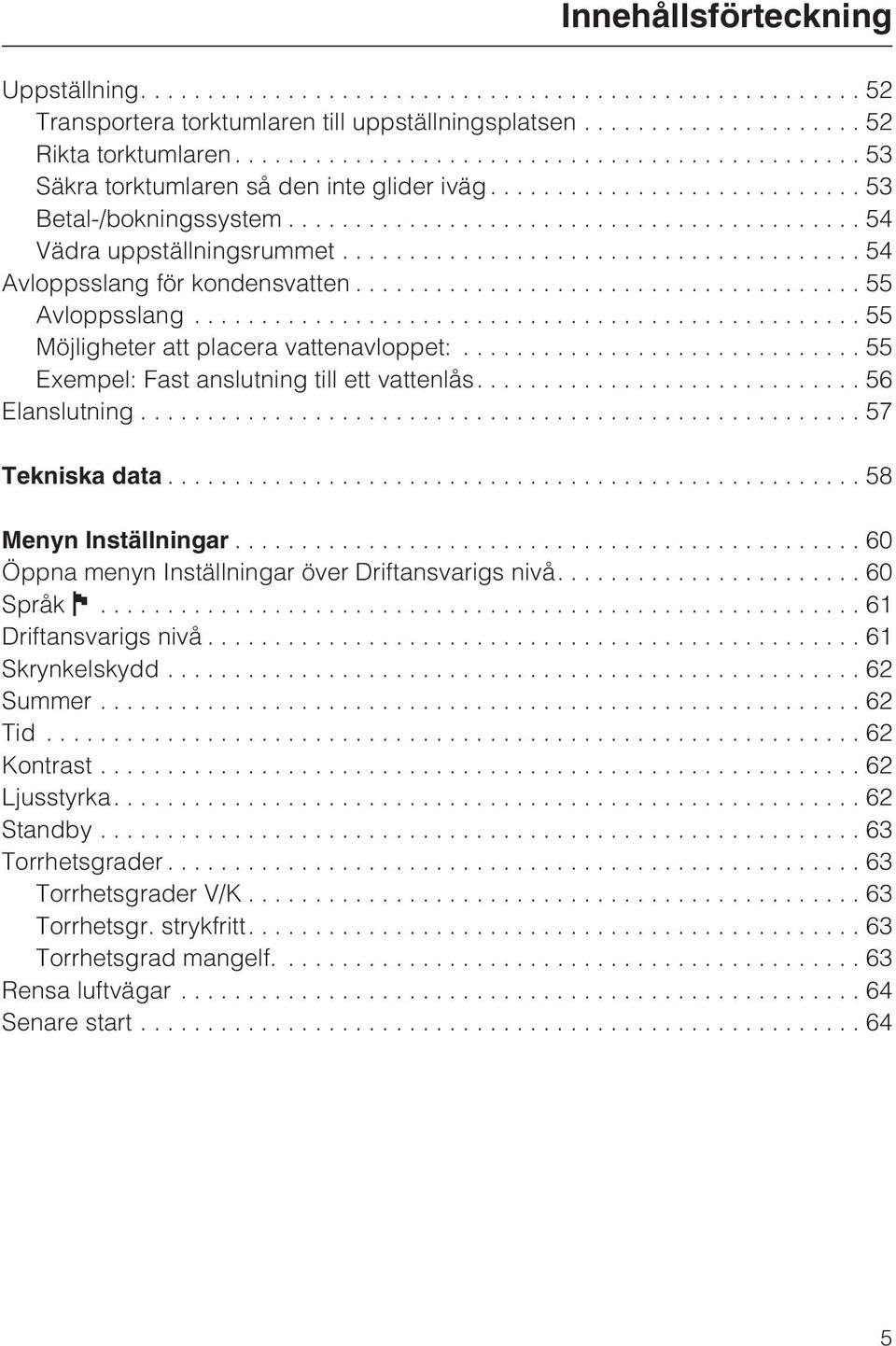

5 Innehållsförteckning Uppställning Transportera torktumlaren till uppställningsplatsen...52 Rikta torktumlaren...53 Säkra torktumlaren så den inte glider iväg...53 Betal-/bokningssystem...54 Vädra uppställningsrummet...54 Avloppsslang för kondensvatten...55 Avloppsslang...55 Möjligheter att placera vattenavloppet: Exempel: Fast anslutning till ett vattenlås Elanslutning...57 Tekniska data...58 Menyn Inställningar...60 Öppna menyn Inställningar över Driftansvarigs nivå Språk...61 Driftansvarigs nivå...61 Skrynkelskydd...62 Summer...62 Tid...62 Kontrast...62 Ljusstyrka Standby...63 Torrhetsgrader...63 Torrhetsgrader V/K...63 Torrhetsgr. strykfritt Torrhetsgrad mangelf Rensa luftvägar...64 Senare start

6 Säkerhetsanvisningar och varningar Denna bruksanvisning ska ovillkorligen läsas. Denna torktumlare uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål. Läs bruksanvisningen noga innan torktumlaren tas i bruk. Den innehåller viktig information om säkerhet, användning och skötsel. Därmed undviker du olyckor och skador på torktumlaren. Dessa säkerhetsföreskrifter och varningar ska finnas tillgängliga för alla personer som använder torktumlaren och/eller så ska dessa personer informeras om dem. Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte. Användningsområde Torktumlaren är uteslutande avsedd för textilier som har tvättats i vatten och enligt skötseletiketten tål torktumling. All annan användning kan innebära fara. Miele ansvarar inte för skador som uppkommit till följd av otillåten eller felaktig användning. Torktumlaren är inte avsedd att användas utomhus. 6

7 Säkerhetsanvisningar och varningar Personer, som på grund av sina fysiska, sensoriska eller mentala förmågor eller på grund av oerfarenhet eller okunskap inte kan använda torktumlaren på ett säkert sätt, får endast använda den under uppsikt eller anvisning av en ansvarig person. Barn under åtta år ska hållas borta från torktumlaren, om de inte hålls under ständig uppsikt. Barn från åtta år och uppåt får använda, rengöra eller underhålla torktumlaren utan uppsikt endast om de blivit instruerade om torktumlaren så väl att de kan använda, rengöra och underhålla den på ett säkert sätt. Barn måste kunna se och förstå riskerna med att använda torktumlaren på ett felaktigt sätt om de ska använda den. Håll uppsikt över barn som är i närheten av torktumlaren. Låt aldrig barn leka med torktumlaren. Teknisk säkerhet Kontrollera att torktumlaren inte har några synliga yttre skador innan den installeras och tas i bruk. En skadad torktumlare får inte installeras eller tas i drift. Gör inga ändringar på torktumlaren som inte uttryckligen har godkänts av Miele. Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka överhettning och därmed brandfara). 7

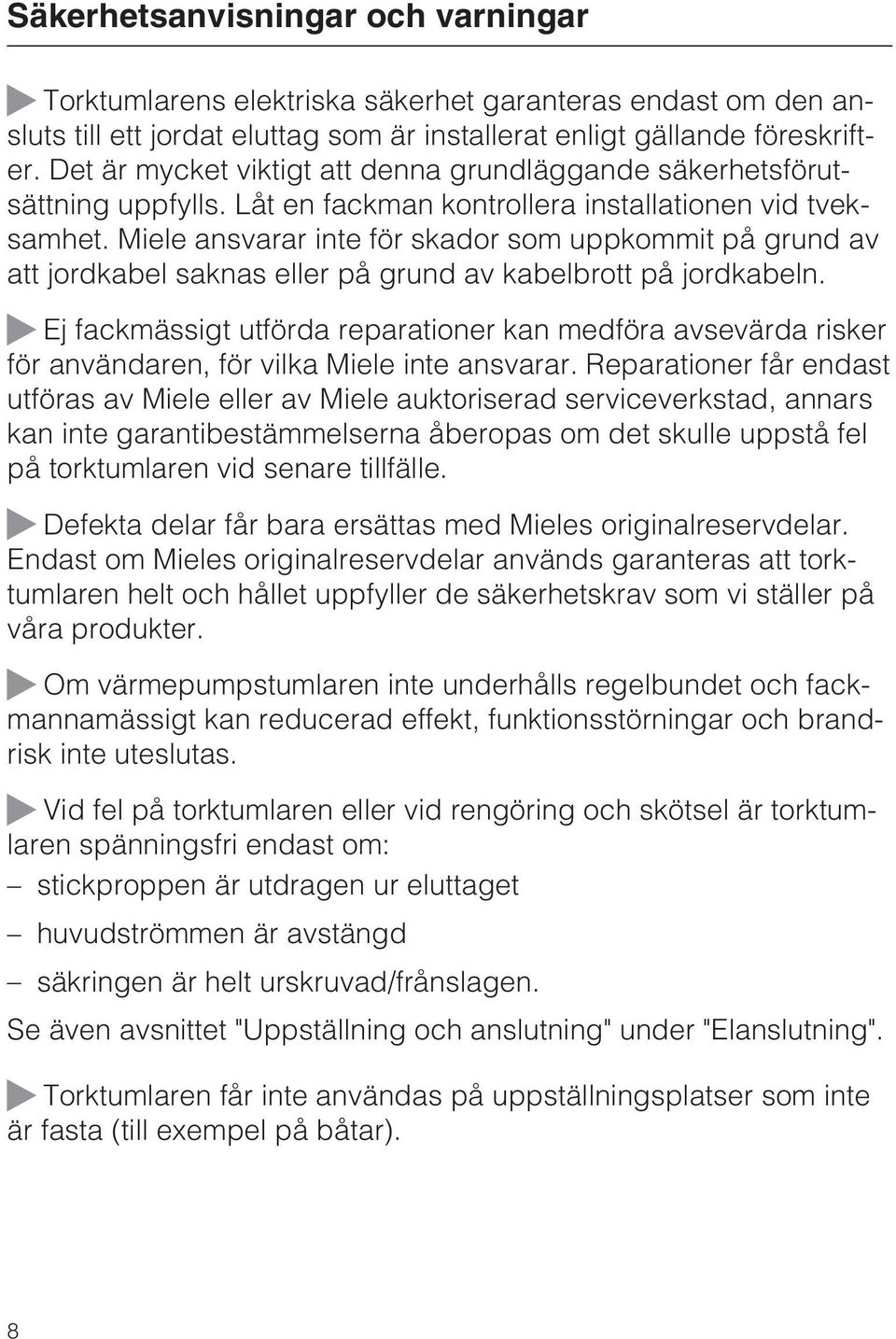

8 Säkerhetsanvisningar och varningar Torktumlarens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som uppkommit på grund av att jordkabel saknas eller på grund av kabelbrott på jordkabeln. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka Miele inte ansvarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan inte garantibestämmelserna åberopas om det skulle uppstå fel på torktumlaren vid senare tillfälle. Defekta delar får bara ersättas med Mieles originalreservdelar. Endast om Mieles originalreservdelar används garanteras att torktumlaren helt och hållet uppfyller de säkerhetskrav som vi ställer på våra produkter. Om värmepumpstumlaren inte underhålls regelbundet och fackmannamässigt kan reducerad effekt, funktionsstörningar och brandrisk inte uteslutas. Vid fel på torktumlaren eller vid rengöring och skötsel är torktumlaren spänningsfri endast om: stickproppen är utdragen ur eluttaget huvudströmmen är avstängd säkringen är helt urskruvad/frånslagen. Se även avsnittet "Uppställning och anslutning" under "Elanslutning". Torktumlaren får inte användas på uppställningsplatser som inte är fasta (till exempel på båtar). 8

9 Säkerhetsanvisningar och varningar Information om värmepumpen och kylmedium Torktumlaren arbeter med ett gasformigt köldmedel som inte är brännbart och inte explosivt. Brummande ljud under torkning är normala och beror på värmepumpstekniken. Det påverkar inte torktumlarens funktion. Att torktumlaren står upprätt efter en korrekt transport och installation är i allmänhet inte nödvändigt (se avsnittet "Uppställning och installation"). I annat fall: Beakta hur länge torktumlaren ska stå före användning! 9

10 Säkerhetsanvisningar och varningar Se avsnitten "Uppställning och anslutning" och "Tekniska data". Stickproppen måste alltid vara lättåtkomlig för att kunna bryta strömmen till torktumlaren. Vid fast anslutning måste strömmen till torktumlaren kunna brytas allpoligt på uppställningsplatsen. Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckningsmattor. En tillräcklig lufttillförsel kan inte garanteras då. I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr monteras. 10

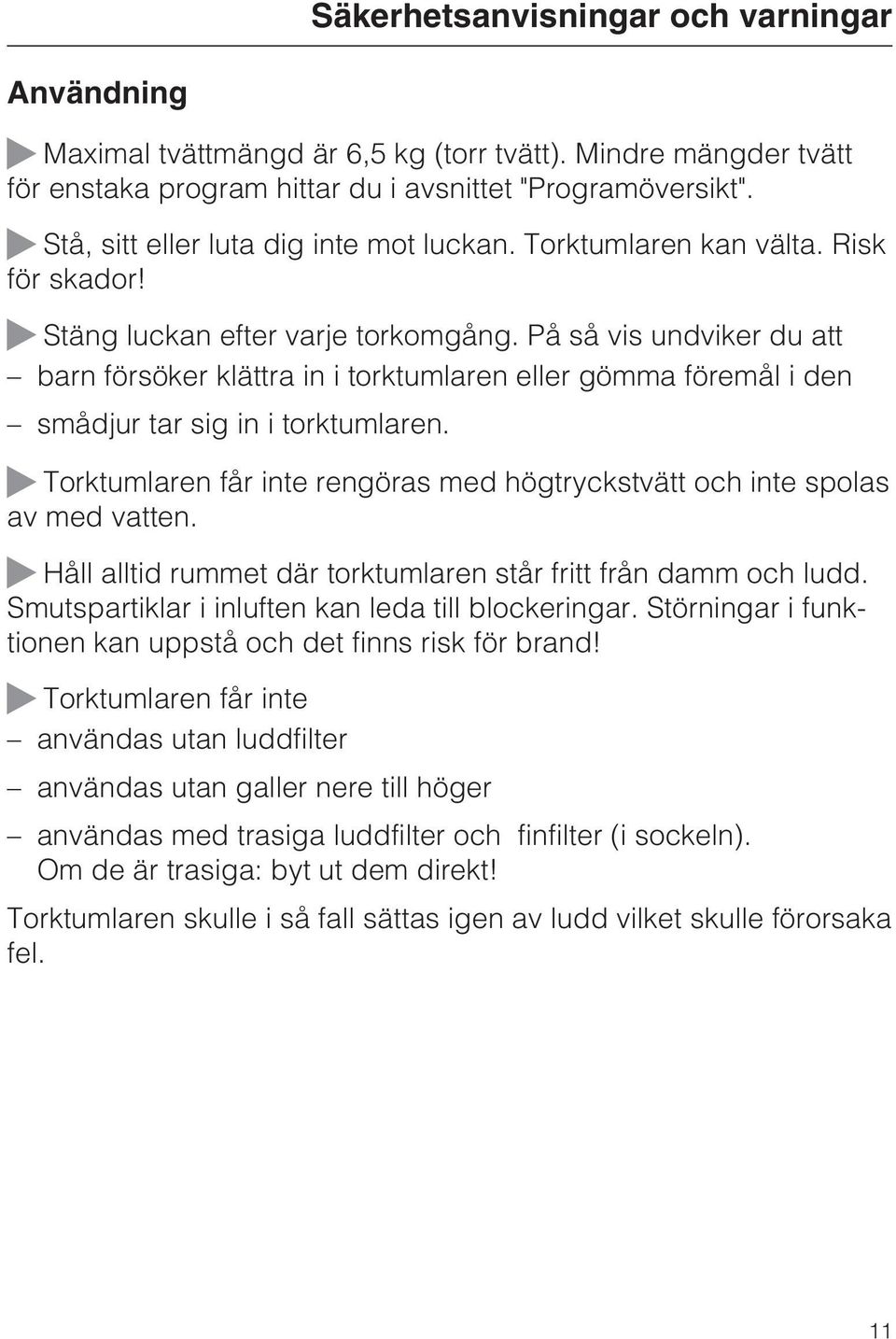

11 Säkerhetsanvisningar och varningar Användning Maximal tvättmängd är 6,5 kg (torr tvätt). Mindre mängder tvätt för enstaka program hittar du i avsnittet "Programöversikt". Stå, sitt eller luta dig inte mot luckan. Torktumlaren kan välta. Risk för skador! Stäng luckan efter varje torkomgång. På så vis undviker du att barn försöker klättra in i torktumlaren eller gömma föremål i den smådjur tar sig in i torktumlaren. Torktumlaren får inte rengöras med högtryckstvätt och inte spolas av med vatten. Håll alltid rummet där torktumlaren står fritt från damm och ludd. Smutspartiklar i inluften kan leda till blockeringar. Störningar i funktionen kan uppstå och det finns risk för brand! Torktumlaren får inte användas utan luddfilter användas utan galler nere till höger användas med trasiga luddfilter och finfilter (i sockeln). Om de är trasiga: byt ut dem direkt! Torktumlaren skulle i så fall sättas igen av ludd vilket skulle förorsaka fel. 11

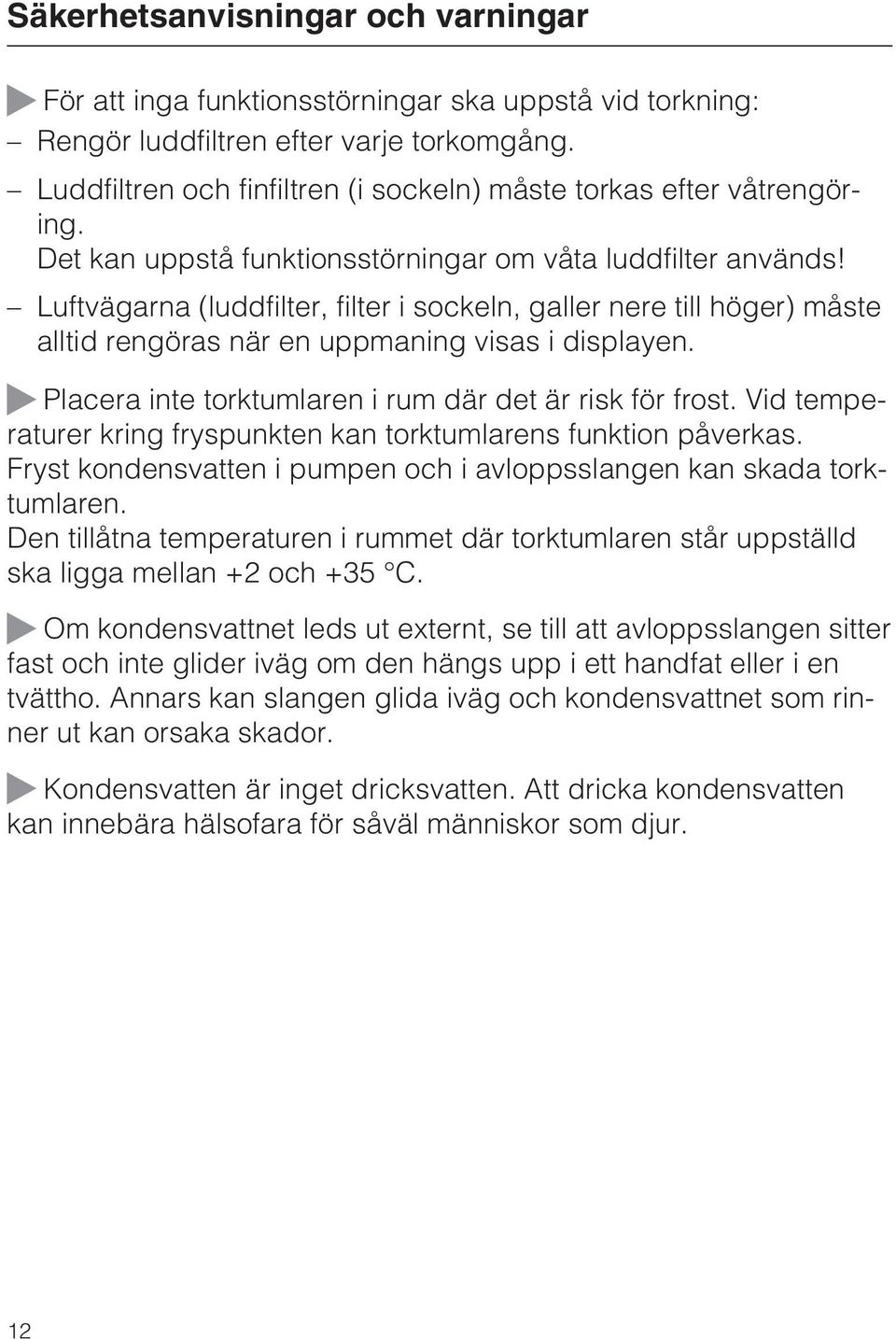

12 Säkerhetsanvisningar och varningar För att inga funktionsstörningar ska uppstå vid torkning: Rengör luddfiltren efter varje torkomgång. Luddfiltren och finfiltren (i sockeln) måste torkas efter våtrengöring. Det kan uppstå funktionsstörningar om våta luddfilter används! Luftvägarna (luddfilter, filter i sockeln, galler nere till höger) måste alltid rengöras när en uppmaning visas i displayen. Placera inte torktumlaren i rum där det är risk för frost. Vid temperaturer kring fryspunkten kan torktumlarens funktion påverkas. Fryst kondensvatten i pumpen och i avloppsslangen kan skada torktumlaren. Den tillåtna temperaturen i rummet där torktumlaren står uppställd ska ligga mellan +2 och +35 C. Om kondensvattnet leds ut externt, se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador. Kondensvatten är inget dricksvatten. Att dricka kondensvatten kan innebära hälsofara för såväl människor som djur. 12

13 Säkerhetsanvisningar och varningar På grund av brandrisken är det inte tillåtet att torka textilier som inte har tvättats. inte är tillräckligt rena och har kvar rester av olja, fett eller annan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). Textilier som inte är tillräckligt rena riskerar att självantända. Det kan till och med ske efter avslutad torktumling och utanför torktumlaren. innehåller brandfarliga rengöringsmedel eller rester av aceton, alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vax, vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar, kärl och skurtrasor). innehåller rester av läggningsvätska, hårspray, nagellacksborttagningsmedel eller liknande. Sådana typer av starkt nedsmutsade textilier måste därför tvättas särskilt noggrant: använd en större mängd tvättmedel och välj en hög tvättemperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena. Ta ut alla föremål ur fickor (till exempel tändare och tändstickor). OBS! Stäng aldrig av torktumlaren innan torkprogrammet är avslutat. Du får endast göra detta om du tar ut alla textilier direkt och placerar dem så att värmen kan avges. 13

14 Säkerhetsanvisningar och varningar Brandfara! Torktumlaren får inte anslutas till ett uttag som regleras till exempel via ett tidur eller en elanläggning med effekttoppsbrytare. Om torkprogrammet skulle avbrytas innan avkylningsfasen är avslutad, finns risk att tvätten självantänder. På grund av brandrisken är det inte tillåtet att torka textilier eller produkter som har tvättats med industriella kemikalier (till exempel kemtvätt) till största delen innehåller skumgummi, gummi eller gummiliknande material. Exempelvis produkter av latexskumgummi, duschmössor, vattentäta textilier, gummerade artiklar och kläder samt kuddar med skumgummifyllning. har fyllning och är skadade (till exempel kuddar eller jackor). Fyllning som läcker ut kan orsaka brand. Efter uppvärmningen följer i många program en avkylning för att säkerställa att textilierna håller en temperatur som inte skadar dem (till exempel för att förhindra att de självantänder). Först efter avkylningsfasen är programmet avslutat. Ta alltid ut all tvätt direkt efter programslut. Sköljmedel och liknande produkter ska användas enligt tillhörande anvisningar. 14

15 Säkerhetsanvisningar och varningar Förvara eller använd inte bensin, petroleum eller andra lättantändliga ämnen i närheten av torktumlaren. Brand- och explosionsrisk! Se till att torktumlaren inte får friskluft som innehåller ångor av klor, fluor eller andra lösningsmedel. Brandrisk! För maskindelar av rostfritt stål gäller: Rostfria ytor får inte komma i kontakt med flytande disk- och desinfektionsmedel som innehåller klor eller natriumhypoklor. Sådana medel kan förorsaka korrosion på rostfritt stål. Aggressiva klorblekmedel kan likaså förorsaka korrosion. Därför bör öppna behållare med sådana medel inte ställas i torktumlarens direkta närhet. 15

16 Säkerhetsanvisningar och varningar Tillbehör Endast tillbehör som uttryckligen har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar. Torktumlare och tvättmaskin kan monteras ihop till en tvätt-torkpelare. För att göra detta behövs en monteringssats från Miele för tvätt-torkpelare. Denna finns att köpa som extra tillbehör. Tänk på att köpa rätt monteringssats så att den passar din tvättmaskin och torktumlare. Se till att du köper en passande sockel till din torktumlare. Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. 16

17 Använda torktumlaren Manöverpanel Display Efter inkoppling av torktumlaren lyser displayen som bekräftelse. När torktumlaren är driftklar, visas grundmenyn. Knappen Start Kontrollampan blinkar när du väljer Start och lyser sedan konstant efter programstart. Knappar, OK, + Närmare förklaringar finns på nästa sida. Knapp Med denna knapp väljer du Senare start och visning av aktuell tid. Optiskt gränssnitt PC Används av Miele service som kontroll- och överföringspunkt. Knappen Skongång plus Torkning med reducerad mekanisk bearbetning. Programväljare Programväljaren kan vridas åt höger eller vänster. KnappenTill/Från Används för till- och frånkoppling av torktumlaren. Torktumlaren kopplar automatiskt från för att spara energi. Det gör den efter 15 minuter om du inte aktiverar några knappar eller funktioner, efter Programslut/Skrynkelskydd eller efter inkoppling av torktumlaren. Knappen Lucka Oberoende av strömförsörjningen kan du öppna luckan med denna knapp. Första idrifttagningen av torktumlaren Innan torktumlaren används första gången måste den vara rätt installerad och ansluten. Se avsnitten "Uppställning och anslutning" och "Första idrifttagning av torktumlaren". 17

18 Använda torktumlaren Hur displayen fungerar Displayen visar bland annat: programvalet programtiden, tiden för programstarten och programslutet. Via displayen ställer du in: Specialprogramm Automatic (om det är frisläppt) Jeans Skjortor Outdoor Huvudkuddar Fintvätt Korg Vit-/Kulörtvätt Siden Senare start Menyn Inställningar Här kan du anpassa torktumlarens elektronik till olika krav. Ytterligare information finns i slutet av bruksanvisningen. Knapparna /+ För ändring av de värden och program som visas i displayen: minskar värdet eller flyttar markeringen uppåt + ökar värdet eller flyttar markeringen neråt OK För bekräftelse av valt värde och val av påföljande komponenter. Knappen För val av senare start. Dessutom kan man trycka på denna knapp under torkning för att visa den beräknade tiden för programslutet eller den aktuella tiden. 18

19 Första gången du använder torktumlaren Ställ upp torktumlaren och anslut den korrekt. Om torktumlaren transporterades på annat sätt än beskrivet i avsnittet "Uppställning och installation", måste den stå upprätt i ungefär 1 timme innan den ansluts till elnätet. För att koppla in torktumlaren trycker du kort på knappen Till/Från. Så fort torktumlaren är driftklar så visas grundmenyn. Första gången torktumlaren kopplas in visas kort meddelandet Miele Professional Willkommen. Displayen växlar till inställning av språk. Display, inställning av språk dansk deutsch english Välj önskat språk med hjälp av knapparna + och och bekräfta med OK. Det valda språket markeras med en bock. Ställ klockan (om det behövs) Du kan när som helst i efterhand ställa klockan via menyn Inställningar. 10 :00 Ställ klockan Ställ in aktuell timme med hjälp av knapparna och + och bekräfta med OK. Ställ in minuterna på samma sätt och bekräfta. Grundmeny Grundmenyn visas alltid efter inkoppling så länge inget program har valts. 10:00 Välj program Inställningar... Information om inställningarna finns i slutet av denna bruksanvisning. Nu kan du lägga in tvätt i torktumlaren och välja ett program såsom beskrivs i avsnittet "Snabbinstruktion". 19

20 Anvisningar och tips för tvätt 1. Förbered tvätten Skötselsymboler Torkning / Normal/låg temperatur Torkningen sker skonsamt i alla program. Du behöver inte dela upp textilierna /. Inte lämplig att torka i torktumlare. Strykning och mangling Mycket het. Het. Varm. Ej strykning/mangling. Innan torkning Tvätta starkt nedsmutsade textilier särskilt ordentligt. Använd tillräckligt med tvättmedel och tvätta på en hög temperatur. Tvätta dem flera gånger om de inte blir riktigt rena. Torka inte textilier som droppar vatten. Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Ju högre centrifugeringsvarvtalet är, desto mer energi och tid kan du spara under torktumlingen. Nya färgade textilier ska tvättas separat innan de torkas första gången. De får heller inte torkas tillsammans med ljusa textilier. Dessa textilier kan färga av sig (även på plastdetaljer i torktumlaren). Dessutom kan färgat ludd fastna på textilierna. Du kan torka stärktvätt i torktumlare. Du ska dock tillsätta dubbel mängd stärkmedel för att få rätt appretureffekt. Kontrollera att textilierna/tvätten har hela fållar och sömmar. På så sätt kan du undvika att textilfyllningar läcker ut. Det finns risk att de börjar brinna under torkningen! Knyt ihop textilskärp och förklädesband. Knäpp knappar i stora textilier som exempelvis påslakan och örngott så att inte mindre plagg hamnar i dessa... Stäng blixtlås, hakar och hyskor. Sy fast eller ta bort behåbyglar som lossnat. Öppna jackor och långa blixtlås så att textilierna torkar jämnt. För att få en jämn torkning..... centrifugera ordentligt... lägg textilierna luftigare.. sortera dem i samma textilsort, storlek, enligt skötselsymboler och efter samma torrhetsgrad. 20

21 Anvisningar och tips för tvätt 2. Lägga i tvätt i torktumlaren Brandrisk vid felaktig användning! Läs avsnittet "Säkerhetsanvisningar och varningar". Ta ur föremål som till exempel tvättbollar ur tvätten. Tvättbollar kan smälta vid torkning och skada både torktumlare och tvätt. Fyll aldrig torktumlaren för mycket. Det sliter på kläderna, torkresultatet försämras och tvätten blir skrynklig. Följ alltid anvisningarna om maximal tvättmängd för respektive program (se avsnittet "Programöversikt"). Energiförbrukningen blir då gynnsammast beräknat på den totala tvättmängden. Risken för att den strykfria tvätten ska bli skrynklig ökar ju mer tvätt som är i torktumlaren. Detta gäller särskilt för mycket ömtålig tvätt (exempelvis skjortor och blusar). Minska i extremfall mängden tvätt. 3. Välja program För många program kan du välja olika torrhetsgrad efter önskemål:... till exempel Skåptorrt+, om du vill vika ihop tvätten efter tumlingen och lägga iväg den... till exempel Varmmangeltorrt eller Stryktorrt, om du exempelvis vill mangla tvätten efter tumlingen. Se avsnittet "Programöversikt". Välj Skongång plus (reducerad mekanisk bearbetning) om du torkar textilier som är särskilt skrynkelkänsliga. Innermaterialet i dunfyllda textilier tenderar att krympa beroende på kvalitet. Dessa textilier bör endast torkas i programmet Superkort. Rena linnetextilier får endast torkas i torktumlare om det anges på skötseletiketten att det är möjligt. Linne kan ruggas i torktumlaren. Dessa textilier bör endast torkas i programmet Superkort. Ylle och ylleblandningar tenderar att ludda ihop sig och krympa. Sådana textilier bör endast torkas i programmet Ylle. Trikåplagg (till exempel t-tröjor och underkläder) krymper ofta i första tvätten. Därför ska trikåplagg inte övertorkas för att undvika ytterligare krympning. Köp trikåplagg eventuellt en eller två storlekar större än normalt. 21

22 Snabbinstruktion Sortera tvätten Läs ovillkorligen avsnittet "Anvisningar och tips för tvätt". Lägg i tvätt i torktumlaren Undvik att textilierna blir förstörda! Kontrollera innan du stänger luckan att ingen tvätt hamnar i kläm. Öppna luckan. Fyll torktumlaren med tvätt. Stäng luckan genom att slå igen den lätt. 22

23 Snabbinstruktion Välj program För att koppla in trycker du kort på knappen Till/Från. OBS! Om du inte använder torktumlaren inom 15 minuter så kopplar den automatiskt från. Under drift med betal-/bokningssystemet kopplar den inte från automatiskt. Välja Specialprogram Vid val av Specialprogram visas dessa i displayen. Jeans Skjortor Outdoor Markera önskat program med knapparna + och. Pilen i displayen visar att det finns ytterligare alternativ att välja på. Bekräfta med knappen OK. I vissa specialprogram väljer du torrhetsgrad så här: Skjortor Skåptorrt Tid: h Vrid programväljaren till önskat program. Beroende på vilket program som valts visar displayen olika information. I programmen Vit-/Kulörtvätt och Strykfri tvätt väljer du torrhetsgrad direkt med programväljaren. Med knapp + och kan du ändra torrhetsgraden. Torrhetsgrader som kan väljas: se avsnittet "Programöversikt". Kallufts,- Varmluftsprogram och Program för torkningskorg 1:00 h Varmluft Tid: h Tiden kan förlängas eller förkortas med knapparna + eller. 23

24 Snabbinstruktion Knappen Skongång plus Välj Skongång plus om du ska torka skrynkelkänsliga textilier. Kontrollampan lyser när du väljer tillval. se avsnittet "Programöversikt". Knappen Se avsnittet "Senare start". Betal-/bokningssystem Om det finns ett betal-/bokningssystem ska uppmaningen om betalning/bokning i displayen beaktas. Om programmet avbryts eller om luckan öppnas, kan du (beroende på inställning) göra en ny bokning! Starta program Så snart ett program kan startas blinkar kontrollampan Start. Tryck på knappen Start. I displayen visas Programstart och därefter Torkning samt programtiden. I torrhetsgradsprogrammen visas uppnådd torrhetsgrad i displayen för respektive program (Varmmangeltorrt... Stryktorrt... och så vidare). Ändra programförlopp I avsnittet "Ändra programförlopp" hittar du följande information, om du behöver ändra något: Betal-/bokningssystem Ändra pågående program Avbryta pågående program Lägga i tvätt i efterhand eller plocka ur tvätt Strömavbrott Resttid Programlängd/resttidsprognos När du väljer ett program visas den beräknade programtiden i displayen. Tiden ska ses som en prognos av resterande programtid. På grund av nedanstående faktorer kan resttidsprognosen variera: restfuktighet efter centrifugeringen, textilsort, tvättmängd, rumstemperatur och/eller spänningsvariationer i elnätet. Därför anpassar sig elektroniken kontinuerligt till varje torkomgång för att resttidsprognosen ska bli så exakt som möjligt. Resttidsprognosen kontrolleras under torkningen vilket kan leda till att tiden ändras. 24

25 Snabbinstruktion Före programslut Efter uppvärmningen följer avkylningen: Avkylning visas i displayen. Programmet avslutas först när avkylningen är avslutad. Stäng aldrig av torktumlaren före ett programslut. Programslut - ta ut tvätten När Skrynkelskydd (om det är aktiverat) och Programslut visas i displayen är programmet avslutat. Obs! Under Skrynkelskydd snurrar trumman i intervaller om du inte plockar ut tvätten direkt. På så sätt undviker man att tvätten blir skrynklig. Inget Skrynkelskydd i: Ylle, Siden, Korg Vit-/Kulörtvätt. 15 minuter efter avslutat skrynkelskydd stängs torktumlaren av automatiskt. Det rekommenderas dock att alltid ta ut all tvätt direkt efter avslutat program. Öppna luckan. Ta alltid ut all tvätt ur trumman. Se till att inga textilier och/eller plagg ligger kvar i trumman! Kvarglömda plagg kan skadas vid nästa torkning på grund av övertorkning. När torktumlaren är inkopplad och luckan är öppen släcks belysningen i trumman efter några minuter (för att spara energi). För att koppla från torktumlaren trycker du kort på knappen Till/Från. Displayen blir mörk. Stäng luckan. Skötselanvisningar Se avsnittet "Rengöring och skötsel". 25

26 Senare start Du kan - beroende på inställningen Senare start - välja tid för programslut, programstart eller tid för senare start. inställning vid leverans: Senare start avaktiverat. Välja senare start Tryck på knappen efter det att du har valt program. Kontrollampan lyser när du väljer tillval. 10:00 Start: 10:00 Stopp: 11:16 Exempel: Uppe i displayen visas den aktuella tiden, i mitten visas tiden för programstarten och nere i displayen visas tiden för programslutet. 10:00 Start: 11:14 Stopp: 12:30 Välj önskat programslut med knappen +. Tiden för Start och Stopp förskjuts med 30 minuter vardera. Den maximala tiden som går att flytta fram programstarten är 24 timmar. Du kan förkorta tiden med knappen. Bekräfta med knappen OK. Aktivera senare start Tryck på knappen Start. Skåptorrt Start om: h Tiden fram till programstart räknas ner i minuter. Trumman roterar kort en gång i timmen (reducering av skrynklor). Ändra programförlopp Så länge som tiden räknas ner är det möjligt att ändra Skongång plus eller torrhetsgrader.. trycka på knappen Lucka och lägga i tvätt. Stäng luckan och tryck på knappen Start. Ändra senare start Tryck på knappen. Ändra tiden med knappen eller +. Bekräfta med knappen OK. Radera tid för senare start Tryck på knappen. Håll knappen nertryckt tills tiden inte minskas längre. Bekräfta med knappen OK. Programmet startar direkt. Avbryta Senare start Vrid programväljaren till Stopp. 26

27 Programöversikt Skongång plus Till dessa program kan tillvalet Skongång plus väljas: Vit-/Kulörtvätt, Strykfri tvätt, Varmluft, Jeans, Skjortor. Obs! Tips Känsliga textilier torkas med reducerad mekanisk bearbetning (färre trumrotationer). Programtiden förlängs. För särskilt skrynkelkänsliga textilier: Minska tvättmängden. Grundprogram Vit-/Kulörtvätt max 6,5 kg * Skåptorrt+, Skåptorrt** Textilier En- och flerlagriga textilier av bomull. frottéhanddukar/badlakan/morgonrockar, T-shirtar, underkläder och babykläder. Yrkeskläder, jackor, täcken, förkläden, frotté- och linnetrasor, sängkläder, handdukar, badlakan och bordsdukar. Obs! Torka inte trikåplagg (till exempel T-shirtar, underkläder och babykläder) för torrt - de kan krympa. Stryktorrt** och Varmmangeltorrt Textilier Textilier av bomull eller linne. bordsdukar, sängkläder och stärkt tvätt. Obs! Tvätten bör rullas ihop tills den manglas så att den förblir fuktig. Strykfri tvätt max 3,5 kg * Skåptorrt+, Skåptorrt**, Stryktorrt Textilier Strykfria textilier av syntet, bomull och blandmaterial. Yrkeskläder, tröjor, klänningar, byxor, bordsdukar och strumpor. * vikt torra produkter. **Anvisningar för testinstitut: Normprogrammet enligt EN (utan Skongång plus). 27

28 Programöversikt Frotté max 6,5 kg * Skåptorrt+ Textilier Större mängder enkel- och flerlagrig frotté. Handdukar, badlakan, morgonrockar, tvättlappar och sängkläder av frotté. Superkort max 3 kg * Textilier Bomulls- eller linnetextilier. Strykfria textilier av bomull, blandmaterial och syntet, till exempel bomullsbyxor, anoraker och skjortor. Obs! Program för reducering av skrynklor efter centrifugering i tvättmaskin. Ta ut textilierna direkt efter avslutat program och låt dem lufttorka. Ylle max 2,5 kg * Textilier Kläder som enligt skötselsymbolerna tål att torktumlas Obs! Ta ut textilierna direkt efter programslut. Tidsinställt program Kalluft ( min**) max 6,5 kg * Textilier Alla typer av textilier som ska vädras. Tidsinställt program Varmluft (20 60 min**) max 6,5 kg * Textilier Eftertorkning av flerlagriga textilier som torkar ojämnt på grund av sin beskaffenhet som till exempel jackor, kuddar och textilier med mycket volym. Torkning av enskilda plagg/textilier som till exempel badlakan, badkläder och disktrasor. Obs! Välj inte den längsta torktiden till en början. Testa dig fram för att se vilken tid som lämpar sig bäst. * vikt torra produkter. ** Den övre och undre gränsen för programlängden kan ändras av Miele service. 28

29 Programöversikt Specialprogram Jeans max 3,5 kg * Skåptorrt och Stryktorrt Textilier Jeanstyg som byxor, jackor, kjolar eller skjortor. Skjortor max 2,5 kg * Skåptorrt och Stryktorrt Textilier Skjortor och skjortblusar. Outdoor max 3,5 kg * Skåptorrt och Stryktorrt Textilier Outdoor-kläder av material som tål att torkas i torktumlare. Huvudkuddar max 2,5 kg * Skåptorrt Produkter Kuddar med fjädrar eller dun. Antal: 2 kuddar 80x80 cm. Fintvätt max 4 kg * Skåptorrt+, Skåptorrt och Stryktorrt Textilier Obs! Ömtåliga textilier av syntet, bomull eller blandmaterial. Tröjor, klänningar, byxor, städrockar, bordsdukar, skjortor, blusar och strumpor. Underkläder och plagg med applikationer. Tvätten blir mindre skrynklig. * vikt torra produkter. 29

30 Programöversikt Korg Vit-/Kulörtvätt (20 90 minuter) max belastning för korg 3 kg Obs! I detta program roterar inte trumman. Därför får textilierna bara torkas/vädras tillsammans med torkningskorgen (extra tillbehör.) Använd detta program för att torka produkter lämpade för torktumling men som inte ska utsättas för mekanisk påfrestning. Utan torkningskorg är det inte möjligt att uppnå ett tillräckligt torkresultat. Beakta bruksanvisningen för torkningskorgen. Textilier/ Se bruksanvisningen för torkningskorgen. produkter Siden max 1,5 kg * Textilier Obs! Textilier av siden, till exempel blusar och skjortor. Ta ut textilierna direkt efter programslut. Endast efter frikoppling av Miele service. Automatic maximalt 3,5 kg* Skåptorrt+, Skåptorrt och Stryktorrt Textilier Blandade textilier för programmen Vit-/Kulörtvätt och Strykfri tvätt. * vikt torra produkter. 30

31 Ändra programförlopp Betal-/bokningssystem Om programmet avbryts eller om luckan öppnas, kan du (beroende på inställning*) behöva göra en ny bokning! * Miele service kan förprogrammera en ändringsperiod under vilken det är tillåtet att ändra programmen. Ändra pågående program Det är inte möjligt att ändra ett pågående program (skydd mot oavsiktliga ändringar). Om programväljaren ändras visas Ej möjligt att byta program så länge som den inte ställs på det ursprungliga programmet. För att välja ett annat program måste du först avbryta det redan startade programmet. Avbryta pågående program Vrid programväljaren till Stopp. När Programslut visas är programmet avbrutet. Öppna luckan. Stäng luckan. Välj ett nytt program direkt. Tryck på knappen Start. Lägga i tvätt i efterhand eller plocka ur tvätt Tryck på knappen Lucka. Öppna luckan. Lägg i tvätt eller ta ut en del av tvätten. Stäng luckan. Tryck på knappen Start. Strömavbrott Torktumlaren stängdes av under torkning eller så försvann strömmen. Efter att ha kopplat in torktumlaren/strömmen kommer tillbaka måste du bekräfta OK och starta om programmet. Resttid Ändringar i programförloppet kan leda till att tiden i displayen ändras. 31

32 Rengöring och skötsel Beakta rengöringsintervallen Torktumlaren har ett flerlagrigt filtersystem som består av (1.) luddfilter och ett finfilter nere till vänster (2.). Detta system, inklusive galler/luftkanaler nere till höger (3.), behöver regelbundet underhåll. Torktumlaren får inte användas utan luddfilter och finfilter nere till vänster. Dessutom måste gallret nere till höger alltid sitta på plats. Se till att inga filter är skadade på något sätt. Om så skulle vara fallet: byt ut dem direkt! 1. När ska luddfiltren rengöras? Rengör dem efter varje program! Luddfiltren sitter i luckan och i lucköppningen. Dessa samlar effektivt upp ludd från textilierna. Se avsnittet "Luddfilter". Anvisningarna måste följas. Torktumlaren kan annars samla på sig för mycket ludd vilket kan leda till olika slags fel och störningar. 32

33 Rengöring och skötsel 2. När behövs finfiltret i sockeln (nere till vänster) rengöras? Vid normal användning av torktumlaren Rengör endast när uppmaningen Rengör filtret i sockeln visas. 3. När behövs gallret/luftkanalerna nere till höger rengöras? Rengör endast när uppmaningen Öppna gallret nere till höger och rensa luftkanalerna visas. När torktumlaren används konstant Rengör en gång per dag och dessutom när uppmaning i displayen visas. I gallret nere till höger befinner sig öppningar för luftkylningen. Bakom gallret finns kylelement som kan sättas igen av smutspartiklar. Filtret i sockeln befinner sig nere till vänster, bakom serviceluckan. Detta filter samlar upp finare ludd, hår och tvättmedelsrester som luddfiltret kanske släpper igenom. Se avsnittet "Finfilter i sockel (nere till vänster)". Radera uppmaningen Rengör filtret i sockeln: Bekräfta med OK. Håll alltid rummet där torktumlaren står fritt från damm och ludd. En rengöring av gallret och luftkanalerna nere till höger är då nästan utesluten. Se avsnittet "Rengör galler/luftkanaler nere till höger". Radera uppmaningen Öppna gallret nere till höger och rensa luftkanalerna: Bekräfta med OK. 33

34 Rengöring och skötsel Luddfilter Rengöringsintervall Luddfiltren måste rengöras efter varje torkomgång! Torrengöring Tips: Du kan använda en dammsugare för att få bort allt ludd. Ta bort luddet ur facket i luckan med en flaskborste eller dammsugare. Rengör tätningen (2) runt lucköppningen med en fuktig trasa. Sätt in det rengjorda luddfiltret rätt och skjut in det i luckan tills det sitter fast. Dra ut luddfiltret (1) ur luckan. Dra eller dammsug bort luddet från de båda luddfiltren i lucköppningen. Stäng luckan. Dra eller dammsug bort luddet från filtret. 34

35 Rengöring och skötsel Blöt rengöring av luddfilter Luddfiltren ska endast rengöras med vatten om de är mycket smutsiga eller igensatta. Dra ut luddfiltret. Det är även möjligt att ta bort de båda filtren i luckans öppning: Insättning av luddfiltren Luddfiltren måste vara torra när de sätts tillbaka. Det kan uppstå funktionsstörningar med ett vått luddfilter. Sätt i det stora luddfiltret rätt och skjut in det i lucköppningen tills det sitter fast. Sätt in luddfiltren nerifrån i luckans öppning och tryck fast dem upptill. Spärra båda vreden (tills det hörs att de sitter fast). Vrid vredet på vänster och höger luddfilter (tills det knäpper till). Dra ut luddfiltren (håll fast vredet) mot mitten. Rengör filtren under rinnande hett vatten. Torka luddfiltren försiktigt men noggrant. Rengör även området under luddfiltren med exempelvis en dammsugare. 35

36 Rengöring och skötsel Finfilter i sockel (nere till vänster) Rengöringsintervall Vid normal användning av torktumlaren Rengör endast när uppmaningen Rengör filtret i sockeln visas. Radera uppmaningen Rengör filtret i sockeln: Bekräfta med OK. När torktumlaren används konstant Rengör en gång per dag och dessutom när uppmaning i displayen visas. Dra ut filtret i handtaget. Ta ut filtret Dra ut handtaget ur filtret. För att öppna serviceluckan trycker du på luckans högra sida. Luckan öppnas. 36

37 Rengöring och skötsel Rengöring Tips: Du kan använda en dammsugare för att få bort allt ludd. Det underlättar när du rengör filtret med vatten. Rengör filtret ordentligt under rinnande vatten. Krama ur filtret ordentligt. Filtret får inte vara blött när du sätter tillbaka det. Ett blött filter i torktumlaren kan leda till störningar. Obs! Rör inte vid kylelementens baksida. Du kan skära dig. Obs! Var försiktig när du dammsuger. Annars kan kylelementen och hållarna och stiften som finns framför gå sönder! Om du ser att det har samlats ludd: Torka bort ludd från handtaget med en fuktig trasa. Rengöra serviceluckan och utrymme för värmeväxlare. Dammsug försiktigt bort luddet med hjälp av dammsugarens sugpensel: området framför kylelementen kylelementen. Torka bort ludd från handtaget med en fuktig trasa. Skada inte tätningen när du gör det! Kontrollera om området runt kylelementet och kylelementen är igensatta med ludd. 37

38 Rengöring och skötsel Sätta tillbaka luddfiltren Om filtret sätts in felt eller inte alls kommer det inte gå att starta ett program och ett meddelande kommer visas i displayen. Stäng serviceluckan. Filtret måste sättas i korrekt och serviceluckan måste vara stängd för att kondenssystemet ska vara helt tätt och för att torktumlaren ska kunna fungera felfritt. Sätt filtret åt rätt håll på handtaget. För att filtret ska passa perfekt framför värmeväxlaren: Sätt i handtaget på de båda stiften. Se till att den gula punkten sitter till höger på handtaget. Skjut in filtret helt. 38

39 Rengöring och skötsel Galler/luftkanaler nere till höger Rengöringsintervall Rengör endast när uppmaningen Öppna gallret nere till höger och rensa luftkanalerna visas. Radera uppmaningen Öppna gallret nere till höger och rensa luftkanalerna: Bekräfta med OK. Ta ut filtret Öppna gallret nere till höger med den medföljande gula spateln. Rengöring Kontrollera om kylelementen är igensatta. Obs! Rör inte vid kylelementen. Du kan skära dig. Om du ser att det har samlats ludd: Vi rekommenderar rengöring med hjälp av dammsugarens sugpensel. För sugpenseln lätt och utan tryck över kylelementen. Se till att kylelementen inte böjs eller skadas! Sätt spateln i fåran på ovansidan. Sätt in spateln i mitten av mellanrummet och lyft den något (se pilen) tills gallret öppnas på ovansidan. Lyft gallret snett uppåt. Dammsug bort ludd försiktigt och utan tryck med hjälp av dammsugarens sugpensel. 39

40 Rengöring och skötsel Sätta tillbaka gallret Rengöra torktumlaren Bryt strömmen till torktumlaren. Använd inga skurmedel, fönsterputs- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren. Spola inte av torktumlaren med vatten. Sätt tillbaka gallret nertill. Tryck fast gallret ordentligt på ovansidan. Rengör höljet, manöverpanelen, luckan och tätningslisten med en lätt fuktad trasa och milt rengöringsmedel eller såpvatten. Maskindelar av rostfritt stål (till exempel trumman) kan rengöras med ett lämpligt rengöringsmedel för rostfritt stål. Torka av alla delar med en mjuk trasa. 40

41 Hur man klarar av mindre störningar själv De flesta störningar och fel som kan uppstå vid den dagliga användningen kan du åtgärda själv. Genom att inte behöva kontakta Miele service sparar du både tid och pengar. Nedanstående tabeller är en hjälp för att finna orsaken till ett fel och åtgärda det. Tänk på följande: Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Kontroll- och felmeddelanden i displayen Problem Orsak Åtgärd OK OK Korrigera tvättmängd Strömavbrott programstopp Tekniskt fel: Kontakta Miele service Det är inget fel. Elektroniken känner av att det inte finns någon tvätt i trumman och avbryter därför programmet. Torkning av enstaka eller redan torra plagg kan också leda till programavbrott. Torktumlaren stängdes av under torkning eller så försvann strömmen. Orsaken kan inte fastställas direkt. Så länge felmeddelandet visas i displayen kan inget nytt program startas. Enstaka tvätt kan du fortsättningsvis torka i programmet Varmluft. Radera felmeddelandet: Öppna luckan. Bekräfta med OK. Starta programmet. Följ anvisningarna i displayen. Bekräfta med OK. Pröva att göra en omstart. 41

42 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd OK OK OK Rengör filtret i sockeln Öppna gallret nere till höger och rensa luftkanalerna Sätt in filtret i sockeln eller vänd det 180 Ej möjligt att byta program Avloppsfel Kontrollera avlopp Filtret är igensatt. Eventuellt bör också luddfiltret rengöras. Följ anvisningarna som beskrivs i avsnittet "Rengöring och skötsel" "Finfilter i sockel (nere till vänster)"... Luddfilter. Radera uppmaning: Bekräfta med OK. Obs! Du kan ändra denna uppmaning om du går in på Inställningar och väljer Luftvägar. Bakom gallret finns kylelement som kan sättas igen av smutspartiklar. Filtret i sockeln saknas eller har satts in fel. Om filtret tas ut under ett program kommer programmet avbrytas. Ett pågående program ska ändras. Avloppsslangen har ett veck. Gå till väga så som beskrivs i avsnittet "Rengöring och skötsel" under "Rengöra galler/luftkanaler nere till höger". Radera uppmaning: Bekräfta med OK. Kontrollera filtret. För att välja ett annat program måste du först avbryta det redan startade programmet. Åtgärda felet. Radera uppmaning: Bekräfta med OK. 42

43 Hur man klarar av mindre störningar själv Ett otillfredsställande torkresultat Problem Orsak Åtgärd Tvätten är inte tillräckligt torr. Kuddar som är fyllda med fjädrar kan börja lukta vid torktumling. Syntetplagg är laddade med statisk elektricitet efter torkningen. Det har bildats ludd. Tvätten består av textilier i olika material. När fjädrar blir varma utvecklar de nämligen en doft som kan lukta olika starkt. Syntetiska material tenderar att laddas statiskt. Vid torkning lossnar ludd som huvudsakligen har uppstått genom nötning redan när plaggen används och även till viss del vid tvättning. Själva torktumlingen däremot innebär väldigt liten påfrestning på textilierna och har därmed ingen nämnvärd inverkan på deras livslängd. Torka efter med Varmluft. Välj ett lämpligt program (se avsnittet "Programöversikt). Lukten försvinner efter torkning när kuddarna vädras. Sköljmedel i sista sköljomgången kan minska den statiska laddningen. Ludd som avges fångas upp av luddfiltren och kan lätt tas bort (se avsnittet "Rengöring och skötsel"). 43

44 Hur man klarar av mindre störningar själv Andra problem Problem Orsak Åtgärd Torkningsförloppet tar för lång tid eller avbryts. Kontrollera möjliga orsaker och stäng av och koppla in torktumlaren igen. Ventilationen är otillräcklig. Eventuellt är rummet där torktumlaren är installerad för litet. Det gör att rumstemperaturen stiger kraftigt. Kylelementen bakom gallret nere till höger är igensatta. Tvättmedelsrester, hår och fint ludd kan sätta igen luddfiltren och filtren i nere till vänster. Luddfiltren och filtren i sockeln har satts tillbaka blöta efter rengöring. Textilierna har inte centrifugerats tillräckligt. Torktumlaren är överfylld. På grund av blixtlås av metall kan tvättens fuktighetsgrad inte kännas av exakt. Öppna en dörr eller ett fönster så att temperaturen i rummet inte stiger för mycket. Gå till väga så som beskrivs i avsnittet "Rengöring och skötsel" under "Rengör galler/luftkanaler nere till höger". Gå till väga så som beskrivs i avsnittet "Rengöring och skötsel" under "Luddfilter och finfilter (nere till vänster)". Alla filter måste vara torra när de sätts tillbaka. Centrifugera i fortsättningen textilierna med ett högre varvtal i tvättmaskinen. Följ anvisningarna för maximal tvättmängd för de olika torkprogrammen. Öppna blixtlåsen i fortsättningen. Om problemet uppträder på nytt så använder du fortsättningsvis bara programmet Varmluft för att torka textilier med långa blixtlås. 44

45 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Brummande ljud hörs. Trumbelysningen lyser inte. Strömavbrott Brummandet kommer av kompressorn som är i drift. Belysningen släcks automatiskt (för att spara energi). Filtret nere till vänster saknas eller har satts in fel. Ingen. Det är normalt driftljud. När luckan stängts och sedan öppnats igen lyser lampan igen. Kontrollera filtret. Du kan byta ut en trasig glödlampa, se slutet av detta avsnitt. När strömmen har kommit tillbaka trycker du på knappen för att koppla in torktumlaren igen. Bekräfta med OK. 45

46 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Det går inte att starta något program. Displayen är mörk. I displayen visas ett främmande språk. Kontrollampan till Start blinkar vid val av program. Displayen är mörk och programväljarens belysning lyser inte. Kontrollampan till Start blinkar långsamt. Orsaken kan inte fastställas direkt. Torktumlaren stängs automatiskt av efter 15 minuter. Ett annat språk har valts i "Inställningar " "Språk ". Det är inget fel. Blinkandet visar att programmet kan startas. Displayen har kopplats från automatiskt för att spara energi (standby). Samma sak gäller för programväljaren. Programväljarens belysning släcks vid val av menyn Inställningar. Om problemet inte åtgärdas föreligger en defekt. Är torktumlaren ansluten till elnätet? Är luckan stängd? Är alla säkringar hela? Efter ett strömavbrott måste du trycka OK när stömmen kommer tillbaka och starta om programmet. Koppla in torktumlaren. Ställ in det språk som önskas. Flaggsymbolen fungerar som hjälp. Efter att programmet har startats övergår blinkandet till ett konstant ljus. När man tryckt på knappen eller vridit programväljaren lyser displayen och programväljaren igen. Programväljarens belysning lyser vid val av program. Kontakta Miele service. 46

47 Hur man klarar av mindre störningar själv Byta glödlampa Bryt strömmen till torktumlaren. Öppna luckan. Upptill i lucköppningen finns ett nerfällbart hölje för lampan. Använd inte starkare glödlampa än vad som står angivet på typskylten och plasthöljet. Byt glödlampa. Fäll tillbaks plasthöljet och tryck fast det på vänster och höger sida så det snäpper fast. Det är viktigt att höljet sitter fast ordentligt. Om det kommer in fukt innanför plasthöljet kan det orsaka kortslutning. Sätt in ett vanligt verktyg* genom att trycka lätt under glödlampans plasthölje (på sidan). *till exempel en bred spårskruvmejsel Höljet kan öppnas genom att man vrider handen en bit. Höljet fälls ner. Använd endast Mieles temperaturbeständiga glödlampor som kan köpas hos Mieles återförsäljare eller reservdelsavdelning. 47

48 Miele service Reparationer Om det uppstår fel som du själv inte kan åtgärda, var god kontakta: närmaste återförsäljare eller Miele service. Vid kontakt med service, var god uppge alltid torktumlarens modell (typ) och torktumlarnummer. Båda dessa uppgifter finns på typskylten. Optiskt gränssnitt PC Det optiska gränssnittet PC används av Miele service som kontroll- och överföringspunkt. Extra tillbehör Till denna torktumlare finns extra tillbehör som kan köpas hos Mieles återförsäljare eller Miele reservdelsavdelning. 48

49 Uppställning och anslutning Översiktsbild framsida Nätanslutningskabel Manöverpanel Lucka Monteringslucka för filtret nere till vänster. Öppna den bara när du får en uppmaning om att göra det i displayen! Fyra höjdjusterbara skruvfötter Backventil, rekommenderad Backventil, nödvändig Avloppsslang för kondensvatten Galler nere till höger = öppning för luftkylningen. Öppna den bara när du får en uppmaning i displayen om att göra det! 49

50 Uppställning och anslutning Översiktsbild baksida Utskjutande topplock med greppmöjlighet vid transport Nätanslutningskabel Avloppsslang för kondensvatten Öppning för luftkylning 50

51 Uppställning och anslutning Uppställning Torktumlaren sedd uppifrån Sidovy Tvätt-torkpelare Stålsockel Stålsockel* (öppen eller stängd sockel). För en tvätt-torkpelare krävs en monteringssats*. Byggsatsen ska monteras av Miele service. * Extra tillbehör. 51

52 Uppställning och anslutning Uppställning I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr monteras. Vid liggande transport: Lägg endast torktumlaren på vänster sida! Transportera torktumlaren till uppställningsplatsen På den bakre delen av det utskjutande topplocket finns greppmöjligheter för transport. Använd de främre fötterna och den bakre delen av det utskjutande topplocket vid transport av torktumlaren från förpackningen till uppställningsplatsen. Se till att torktumlaren står säkert under hela transporten. Om torktumlaren transporterades på annat sätt än beskrivet i avsnittet "Uppställning och installation", måste den stå stilla i minst 1 timme innan den ansluts till elnätet. Annars kan värmepumpen skadas! 52

53 Uppställning och anslutning Rikta torktumlaren Blockera inte ventilationsöppningarna! Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre med till exempel socklar, lister eller tjocka heltäckande mattor. Luftkylningen kan då inte garanteras. Torktumlaren kan inte installeras under en bänk. Säkra torktumlaren så den inte glider iväg För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt. Säkra torktumlarens båda främre skruvfötter med den medföljande fästbygeln. Utjämna ojämnheter i golvet med hjälp av skruvfötterna. 53

54 Uppställning och anslutning Betal-/bokningssystem Torktumlaren kan utrustas med ett betal-/bokningssystem (extra tillbehör). För detta måste Miele service programmera en inställning i torktumlarens elektronik och ansluta betal-/bokningssystemet. Mynt / polletter måste regelbundet tömmas ur automaten. Annars blockeras betalsystemet! Anvisningar för servicetekniker: Vid anslutning av ett betal-/bokningssystem måste stickproppen på knappsatsen (se kopplingsschemat) sättas om från sin leveransposition till positionen för myntdrift. Om detta inte beaktas kan inte en korrekt drift garanteras. Vädra uppställningsrummet Kalluften som sugs in under torkning värms upp av torktumlaren och avges sedan igen. Därför måste du, framförallt i små rum, se till att ventilationen är tillräcklig. Se till att det inte är alltför varmt i rummet. Om det finns andra värmealstrande apparater i rummet, ventilera rummet och/eller stäng av dessa. Annars måste du räkna med längre torktider och högre energiförbrukning. 54
