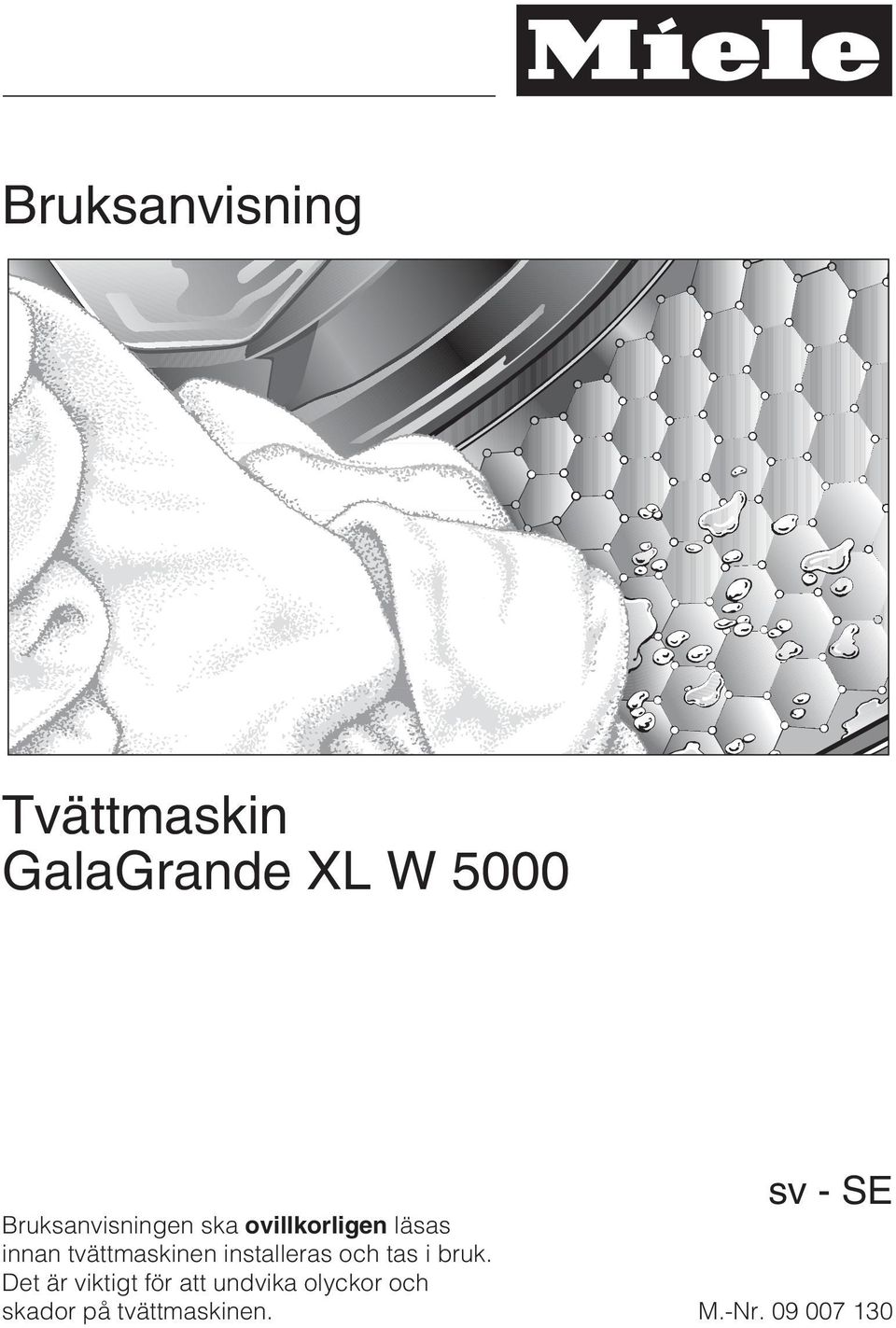

1 Bruksanvisning Tvättmaskin GalaGrande XL W 5000 sv-se Bruksanvisningen ska ovillkorligen läsas innan tvättmaskinen installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på tvättmaskinen. M.-Nr

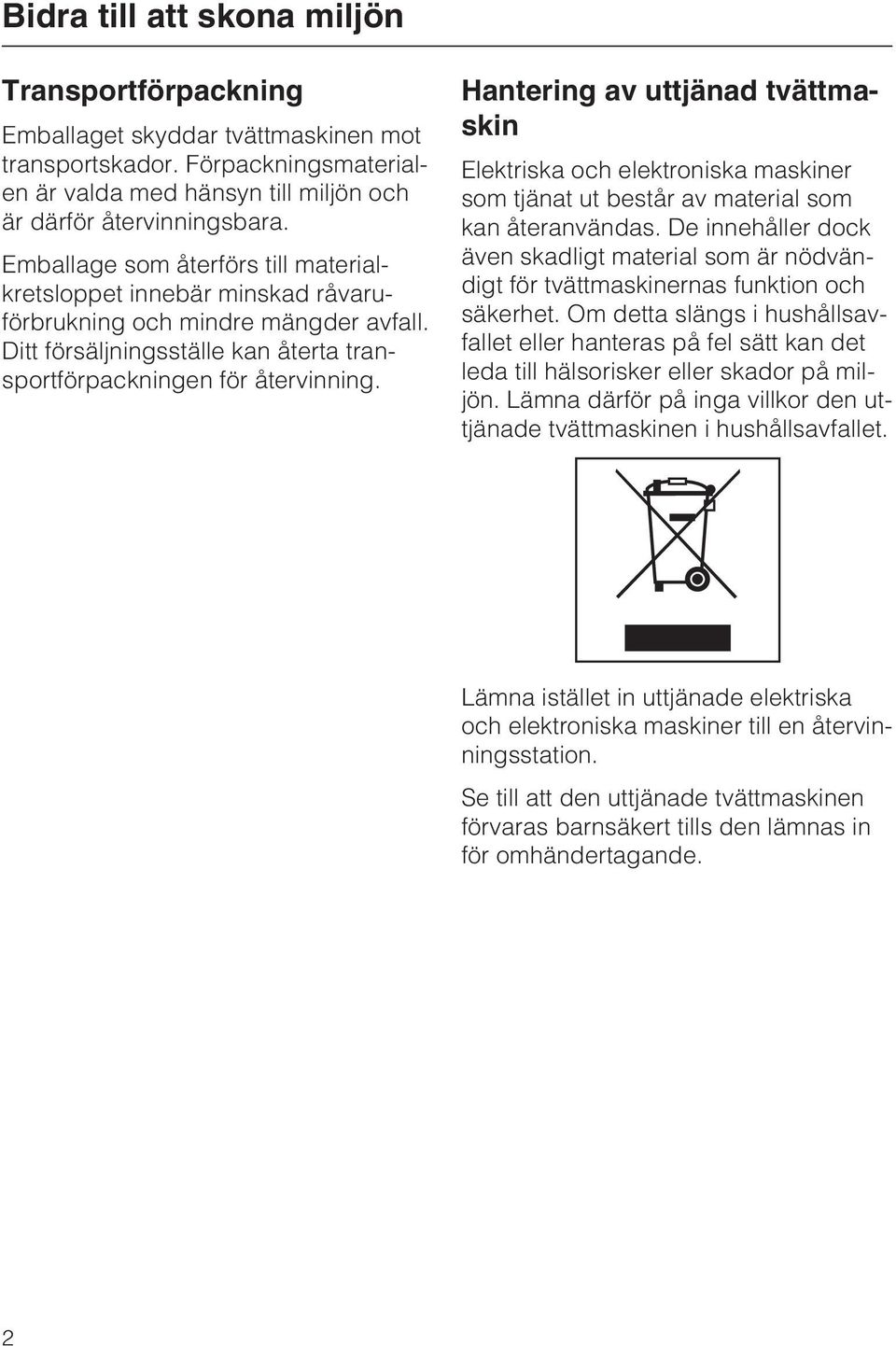

2 Bidra till att skona miljön Transportförpackning Emballaget skyddar tvättmaskinen mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta transportförpackningen för återvinning. Hantering av uttjänad tvättmaskin Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för tvättmaskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade tvättmaskinen i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att den uttjänade tvättmaskinen förvaras barnsäkert tills den lämnas in för omhändertagande. 2

3 Innehållsförteckning Bidra till att skona miljön...2 Säkerhetsanvisningar och varningar....6 Använda tvättmaskinen Manöverpanel...10 Första gången tvättmaskinen används...12 Tvätta miljöanpassat...13 Energi- och vattenförbrukning Tvättmedelsförbrukning...13 Så här tvättar man...14 Snabbinstruktion...14 Extra tyst...17 Centrifugering...20 Slutcentrifugeringsvarvtal...20 Senare start...21 Programöversikt...22 Tillval Skötselsymboler...26 Programförlopp...27 Ändra programförlopp Avbryta program helt...29 Avbryta program tillfälligt Ändra...29 Lägga i/plocka ur tvätt efter programstart...30 Barnsäkerhetsspärr

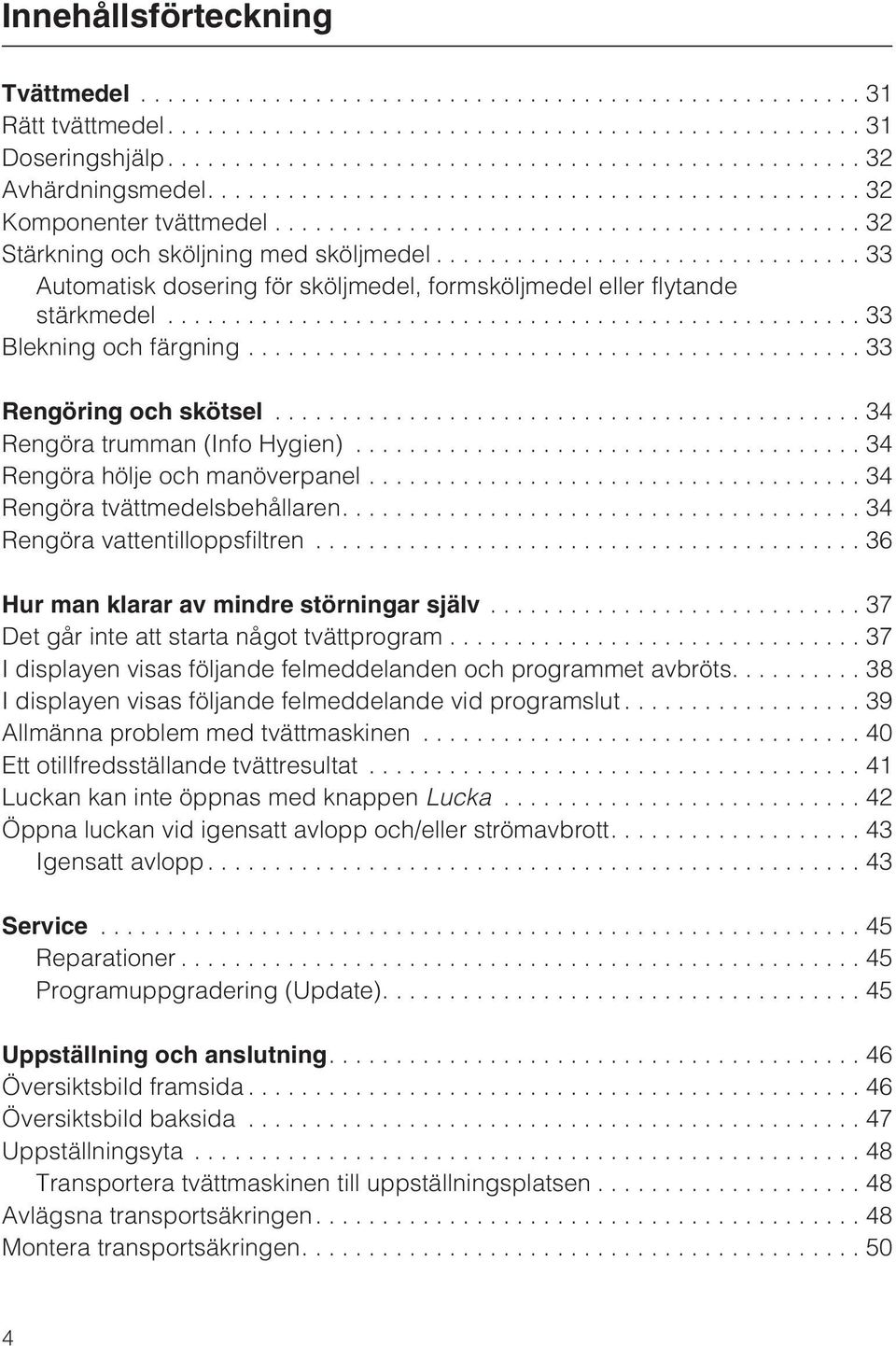

4 Innehållsförteckning Tvättmedel...31 Rätt tvättmedel Doseringshjälp Avhärdningsmedel Komponenter tvättmedel...32 Stärkning och sköljning med sköljmedel...33 Automatisk dosering för sköljmedel, formsköljmedel eller flytande stärkmedel...33 Blekning och färgning...33 Rengöring och skötsel...34 Rengöra trumman (Info Hygien) Rengöra hölje och manöverpanel...34 Rengöra tvättmedelsbehållaren Rengöra vattentilloppsfiltren...36 Hur man klarar av mindre störningar själv...37 Det går inte att starta något tvättprogram...37 I displayen visas följande felmeddelanden och programmet avbröts I displayen visas följande felmeddelande vid programslut...39 Allmänna problem med tvättmaskinen...40 Ett otillfredsställande tvättresultat...41 Luckan kan inte öppnas med knappen Lucka...42 Öppna luckan vid igensatt avlopp och/eller strömavbrott Igensatt avlopp...43 Service...45 Reparationer...45 Programuppgradering (Update) Uppställning och anslutning Översiktsbild framsida...46 Översiktsbild baksida...47 Uppställningsyta...48 Transportera tvättmaskinen till uppställningsplatsen...48 Avlägsna transportsäkringen Montera transportsäkringen

5 Innehållsförteckning Rikta tvättmaskinen...51 Justera maskinfötterna...51 Bygga in tvättmaskinen...52 Tvätt-torkpelare Mieles vattenskyddssystem Vattentillopp...54 Vattenavlopp...55 Elanslutning...56 Förbrukningsdata...57 Anvisningar för jämförande tvättester: Tekniska data...58 Programmeringsfunktioner Öppna programmeringsfunktionen...59 Välja programmeringsfunktion...59 Bearbeta programmeringsfunktion Avsluta programmeringsfunktionen...59 Språk Extra vatten...60 Skongång Avkylning tvättvatten...60 Pinkod...61 Temperaturskala...62 Summer...62 Kvitteringssignal...62 Ljusstyrka Kontrast...62 Standby för display...63 Memory...63 Skrynkelskydd...63 Extra tillbehör CareCollection

6 Säkerhetsanvisningar och varningar Denna tvättmaskin uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål. Läs bruksanvisningen noga innan tvättmaskinen tas i bruk. Den innehåller viktig information om säkerhet, användning och om skötsel av tvättmaskinen. Därigenom förhindras olyckor samt skador på tvättmaskinen. Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte. Användningsområde Tvättmaskinen är uteslutande avsedd att användas i hushåll. Den är endast avsedd för att tvätta textilier vilka enligt skötseletiketten är lämpade att tvättas i maskin. All annan användning kan eventuellt innebära fara. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig användning. Personer, särskilt barn som inte kan använda tvättmaskinen på ett säkert sätt, får endast använda den under uppsikt av en vuxen person. Om det finns barn i hemmet Håll uppsikt över barn som befinner sig i närheten av tvättmaskinen. Låt inte barn leka med tvättmaskinen. Barn får endast använda tvättmaskinen utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda tvättmaskinen på ett felaktigt sätt om de ska använda den. Tänk på att luckglaset blir hett när man tvättar i höga temperaturer. Hindra därför barn från att komma i kontakt med luckglaset medan tvättmaskinen är igång. 6

7 Säkerhetsanvisningar och varningar Teknisk säkerhet Kontrollera tvättmaskinen med avseende på synliga yttre skador innan den installeras. En skadad tvättmaskin får inte installeras eller tas i drift. Innan tvättmaskinen ansluts måste uppgifterna om anslutning (säkring, spänning och frekvens) på tvättmaskinens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen. Rådfråga i tveksamma fall en fackman. Tvättmaskinens elektriska säkerhet garanteras endast om den ansluts till jordad säkerhetsbrytare som är installerad enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning kontrolleras. Låt en fackman kontrollera installationen vid tveksamhet. Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det uppstått ett brott på kabeln. Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka överhettning och därmed brandfara). Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar. Reparationer får endast utföras av Miele service eller av Miele auktoriserad serviceverkstad. Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren. Vid fel på tvättmaskinen, vid rengöring och skötsel är tvättmaskinen endast skild från elnätet: När tvättmaskinens stickpropp är utdragen ur eluttaget. När huvudströmmen är avstängd. När säkringen är urskruvad. Mieles vattenskyddssystem skyddar mot vattenskador under följande förutsättningar: När vatten- och elanslutning är installerade enligt gällande föreskrifter. Vid synliga skador måste tvättmaskinen utan dröjsmål repareras. Defekta delar får endast bytas ut mot originalreservdelar från Miele. Endast om originalreservdelar används kan Miele garantera att tvättmaskinen uppfyller alla säkerhetskrav. 7

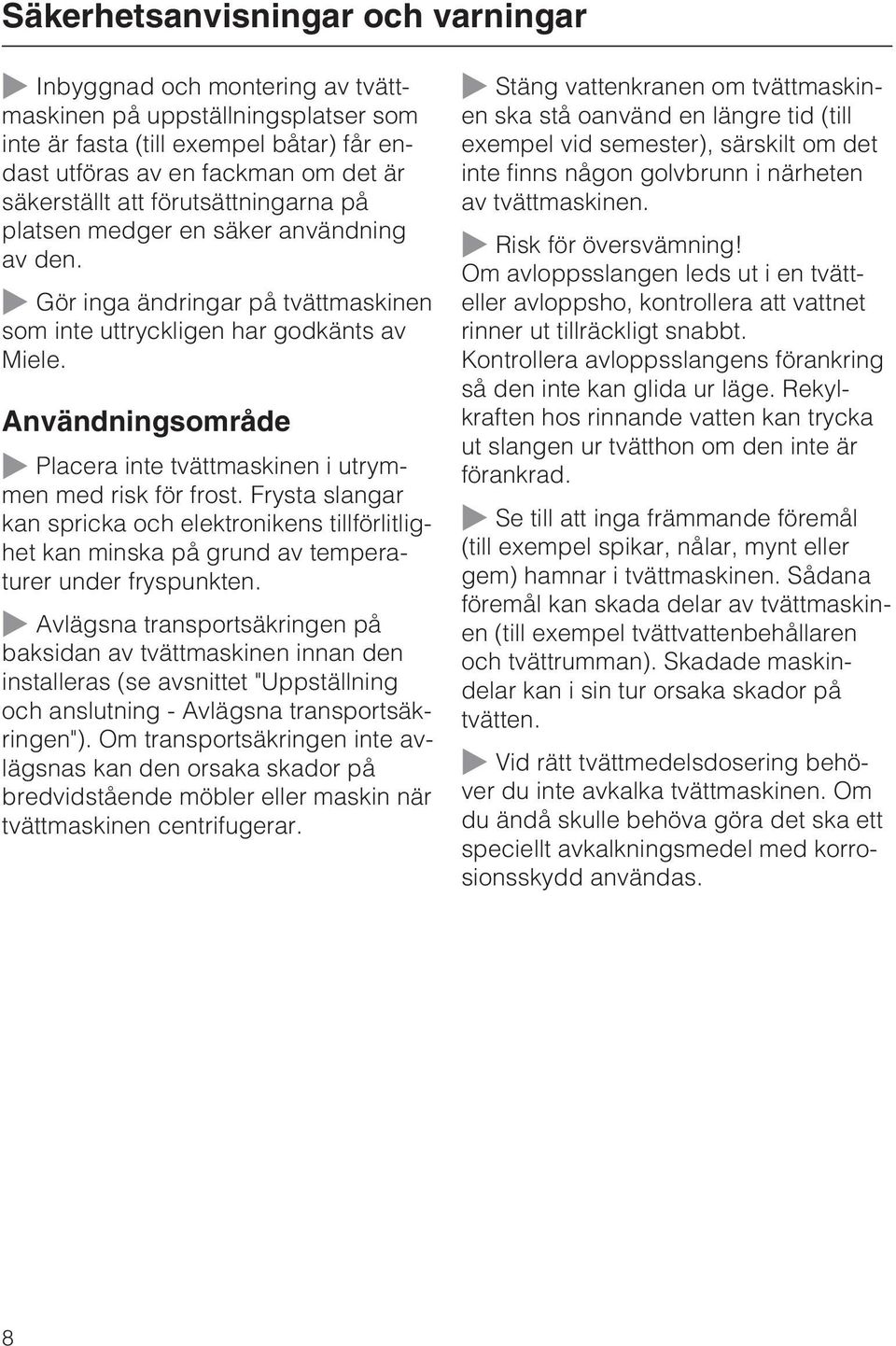

8 Säkerhetsanvisningar och varningar Inbyggnad och montering av tvättmaskinen på uppställningsplatser som inte är fasta (till exempel båtar) får endast utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av den. Gör inga ändringar på tvättmaskinen som inte uttryckligen har godkänts av Miele. Användningsområde Placera inte tvättmaskinen i utrymmen med risk för frost. Frysta slangar kan spricka och elektronikens tillförlitlighet kan minska på grund av temperaturer under fryspunkten. Avlägsna transportsäkringen på baksidan av tvättmaskinen innan den installeras (se avsnittet "Uppställning och anslutning - Avlägsna transportsäkringen"). Om transportsäkringen inte avlägsnas kan den orsaka skador på bredvidstående möbler eller maskin när tvättmaskinen centrifugerar. Stäng vattenkranen om tvättmaskinen ska stå oanvänd en längre tid (till exempel vid semester), särskilt om det inte finns någon golvbrunn i närheten av tvättmaskinen. Risk för översvämning! Om avloppsslangen leds ut i en tvätteller avloppsho, kontrollera att vattnet rinner ut tillräckligt snabbt. Kontrollera avloppsslangens förankring så den inte kan glida ur läge. Rekylkraften hos rinnande vatten kan trycka ut slangen ur tvätthon om den inte är förankrad. Se till att inga främmande föremål (till exempel spikar, nålar, mynt eller gem) hamnar i tvättmaskinen. Sådana föremål kan skada delar av tvättmaskinen (till exempel tvättvattenbehållaren och tvättrumman). Skadade maskindelar kan i sin tur orsaka skador på tvätten. Vid rätt tvättmedelsdosering behöver du inte avkalka tvättmaskinen. Om du ändå skulle behöva göra det ska ett speciellt avkalkningsmedel med korrosionsskydd användas. 8

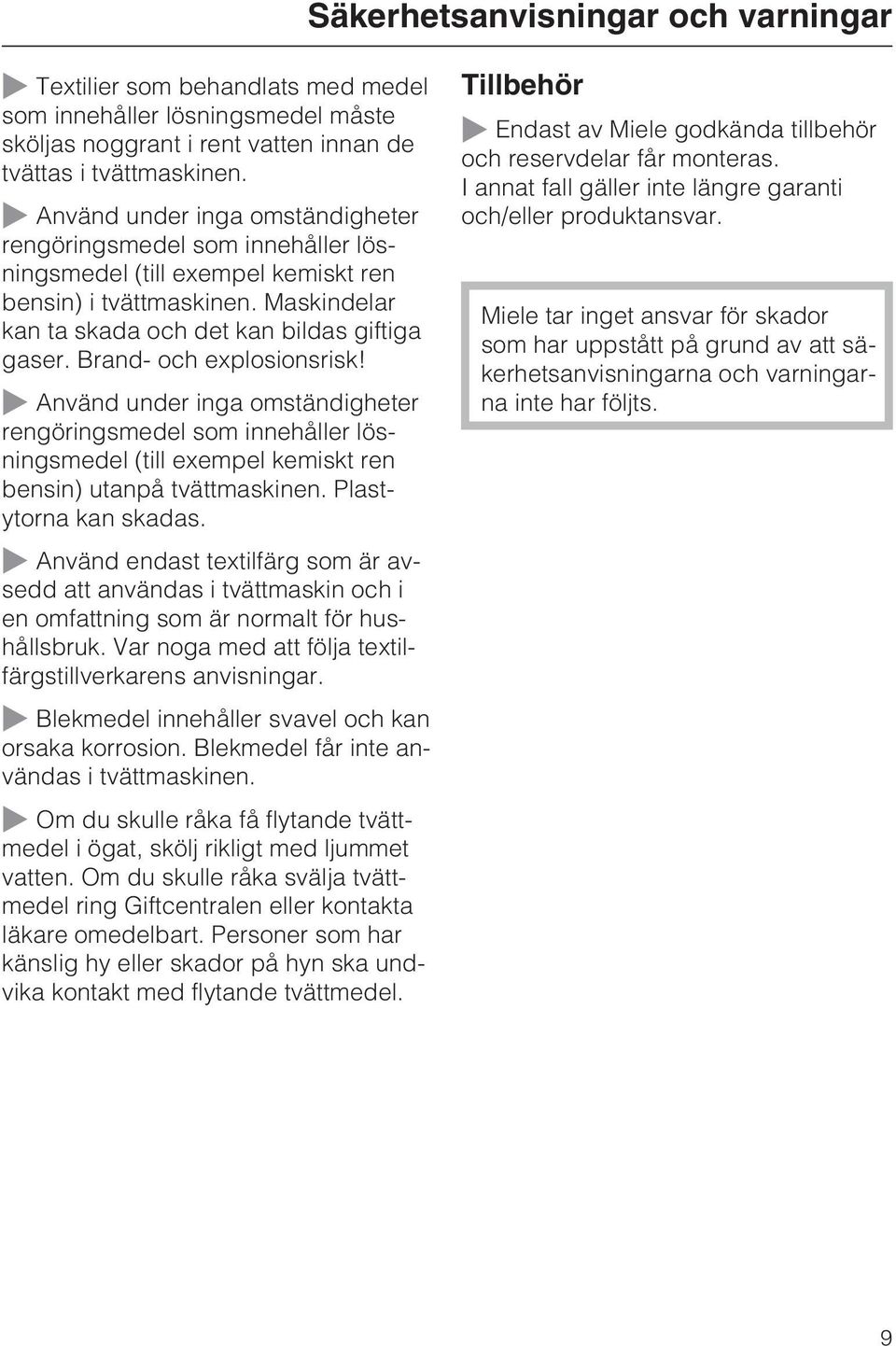

9 Säkerhetsanvisningar och varningar Textilier som behandlats med medel som innehåller lösningsmedel måste sköljas noggrant i rent vatten innan de tvättas i tvättmaskinen. Använd under inga omständigheter rengöringsmedel som innehåller lösningsmedel (till exempel kemiskt ren bensin) i tvättmaskinen. Maskindelar kan ta skada och det kan bildas giftiga gaser. Brand- och explosionsrisk! Använd under inga omständigheter rengöringsmedel som innehåller lösningsmedel (till exempel kemiskt ren bensin) utanpå tvättmaskinen. Plastytorna kan skadas. Tillbehör Endast av Miele godkända tillbehör och reservdelar får monteras. I annat fall gäller inte längre garanti och/eller produktansvar. Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. Använd endast textilfärg som är avsedd att användas i tvättmaskin och i en omfattning som är normalt för hushållsbruk. Var noga med att följa textilfärgstillverkarens anvisningar. Blekmedel innehåller svavel och kan orsaka korrosion. Blekmedel får inte användas i tvättmaskinen. Om du skulle råka få flytande tvättmedel i ögat, skölj rikligt med ljummet vatten. Om du skulle råka svälja tvättmedel ring Giftcentralen eller kontakta läkare omedelbart. Personer som har känslig hy eller skador på hyn ska undvika kontakt med flytande tvättmedel. 9

10 Använda tvättmaskinen Manöverpanel Med knapparna för tillvalsfunktioner kan du komplettera tvättprogrammen med olika tillvalsfunktioner. Display Närmare förklaringar finns på följande sida. Med Senare start-knappen kan du välja en senare starttid för programstarten. Med Temperatur-knappen ställer du in den önskade tvättemperaturen. Med Varvtals-knappen ställer du in det önskade slutcentrifugeringsvarvtalet, Sköljstopp eller utan (utan centrifugering). Det optiska gränssnittet PC används av Miele service som kontrolloch överföringspunkt (bland annat för update-funktionen). Med Start/Stop-knappen startar du det valda tvättprogrammet och avbryter ett redan startat program. Med programväljaren väljer du tvättprogram. Det valda programmets kontrollampa tänds. Programväljaren kan vridas både åt höger och vänster. Med knappen kopplar du tvättmaskinen till och från. För att koppla tvättmaskinen till och från. Tvättmaskinen stängs av automatiskt för att spara energi. Detta sker 15 minuter efter programslut/skrynkelskydd eller efter inkoppling om den inte används. Med knappen Lucka öppnar du tvättmaskinens lucka. 10

11 Använda tvättmaskinen Via displayen kan följande funktioner väljas: tvättemperatur centrifugeringsvarvtal senare start programavbrott barnsäkerhetsspärr programmeringsfunktioner Dessutom visas följande i displayen: programtid programförlopp Programtid Efter programstarten visas den beräknade programtiden i timmar och minuter i displayen. När ett program startas med Senare start visas programtiden först när programmet har startats. Under de första 8 minuterna känner tvättmaskinen av tvättens vattenupptagningsförmåga och fastställer tvättmängden. Detta kan leda till en förlängd eller förkortad tvättid. Senare start Den tid som har valts för Senare start visas. Tiden fram till programstart räknas ned. Om programstarten skjuts fram mer än 10 timmar visas nedräkningen i steg om en timme och om starten skjuts fram 9 timmar och 59 minuter eller mindre räknas tiden ned i steg om en minut. När tiden fram till programstart har räknats ned startar programmet och i displayen visas den beräknade tvättiden. Programmeringsfunktioner Med programmeringsfunktionerna kan du anpassa tvättmaskinen till dina individuella behov. I programmeringsläget visas den valda funktionen i displayen. 11

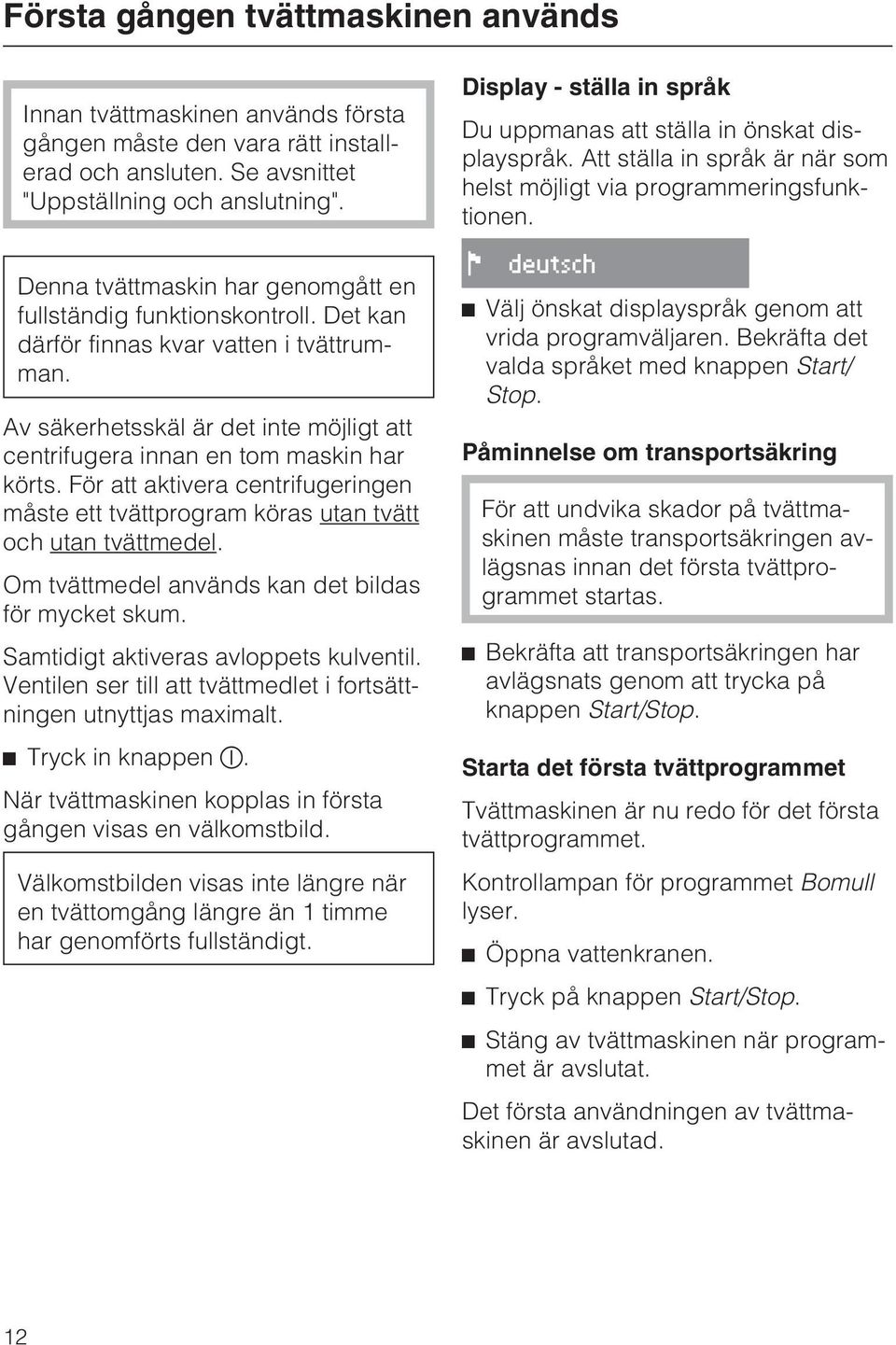

12 Första gången tvättmaskinen används Innan tvättmaskinen används första gången måste den vara rätt installerad och ansluten. Se avsnittet "Uppställning och anslutning". Denna tvättmaskin har genomgått en fullständig funktionskontroll. Det kan därför finnas kvar vatten i tvättrumman. Av säkerhetsskäl är det inte möjligt att centrifugera innan en tom maskin har körts. För att aktivera centrifugeringen måste ett tvättprogram köras utan tvätt och utan tvättmedel. Om tvättmedel används kan det bildas för mycket skum. Samtidigt aktiveras avloppets kulventil. Ventilen ser till att tvättmedlet i fortsättningen utnyttjas maximalt. Tryck in knappen. När tvättmaskinen kopplas in första gången visas en välkomstbild. Välkomstbilden visas inte längre när en tvättomgång längre än 1 timme har genomförts fullständigt. Display - ställa in språk Du uppmanas att ställa in önskat displayspråk. Att ställa in språk är när som helst möjligt via programmeringsfunktionen. deutsch Välj önskat displayspråk genom att vrida programväljaren. Bekräfta det valda språket med knappen Start/ Stop. Påminnelse om transportsäkring För att undvika skador på tvättmaskinen måste transportsäkringen avlägsnas innan det första tvättprogrammet startas. Bekräfta att transportsäkringen har avlägsnats genom att trycka på knappen Start/Stop. Starta det första tvättprogrammet Tvättmaskinen är nu redo för det första tvättprogrammet. Kontrollampan för programmet Bomull lyser. Öppna vattenkranen. Tryck på knappen Start/Stop. Stäng av tvättmaskinen när programmet är avslutat. Det första användningen av tvättmaskinen är avslutad. 12

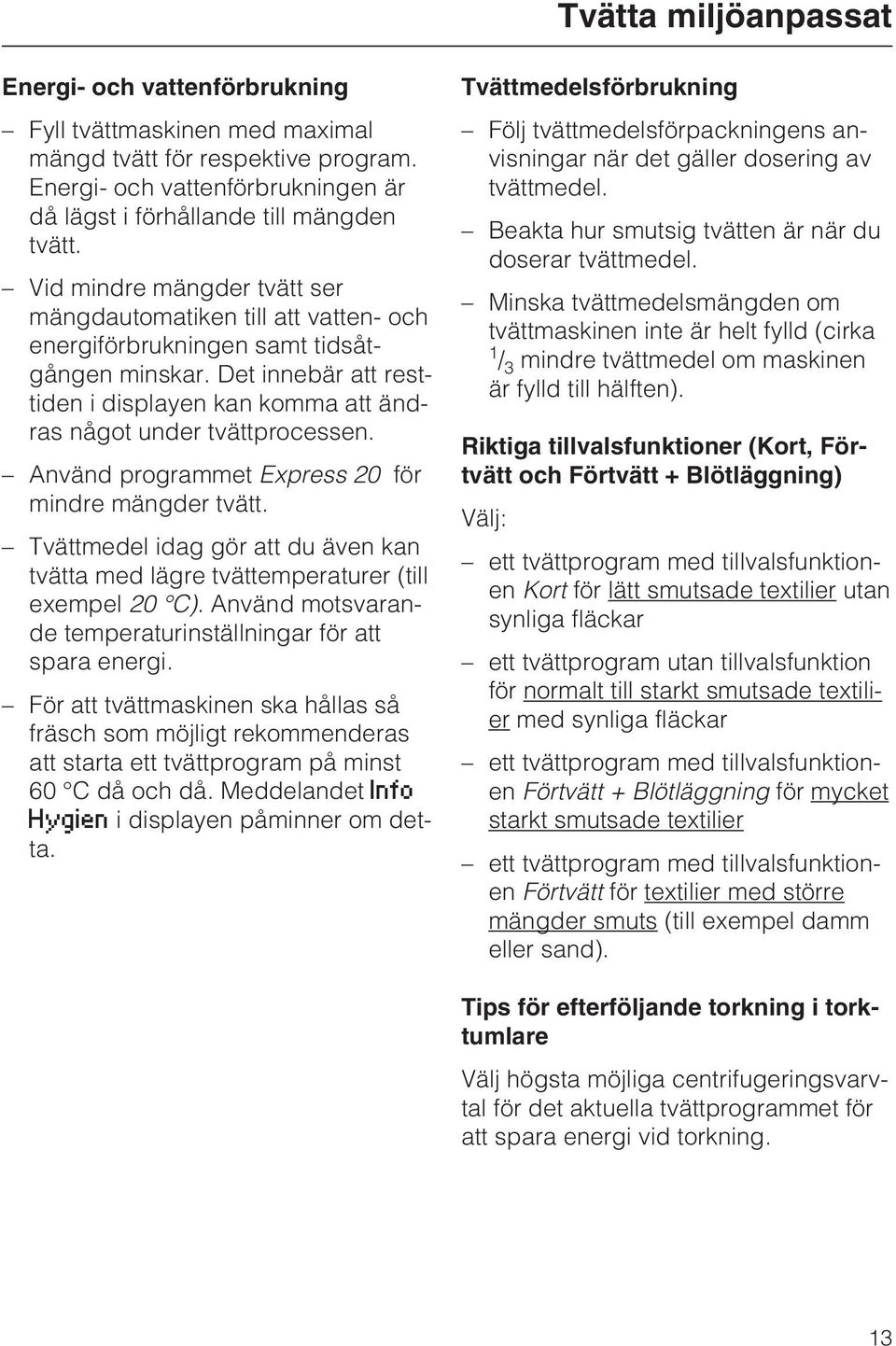

13 Tvätta miljöanpassat Energi- och vattenförbrukning Fyll tvättmaskinen med maximal mängd tvätt för respektive program. Energi- och vattenförbrukningen är då lägst i förhållande till mängden tvätt. Vid mindre mängder tvätt ser mängdautomatiken till att vatten- och energiförbrukningen samt tidsåtgången minskar. Det innebär att resttiden i displayen kan komma att ändras något under tvättprocessen. Använd programmet Express 20 för mindre mängder tvätt. Tvättmedel idag gör att du även kan tvätta med lägre tvättemperaturer (till exempel 20 C). Använd motsvarande temperaturinställningar för att spara energi. För att tvättmaskinen ska hållas så fräsch som möjligt rekommenderas att starta ett tvättprogram på minst 60 C då och då. Meddelandet Info Hygien i displayen påminner om detta. Tvättmedelsförbrukning Följ tvättmedelsförpackningens anvisningar när det gäller dosering av tvättmedel. Beakta hur smutsig tvätten är när du doserar tvättmedel. Minska tvättmedelsmängden om tvättmaskinen inte är helt fylld (cirka 1 / 3 mindre tvättmedel om maskinen är fylld till hälften). Riktiga tillvalsfunktioner (Kort, Förtvätt och Förtvätt + Blötläggning) Välj: ett tvättprogram med tillvalsfunktionen Kort för lätt smutsade textilier utan synliga fläckar ett tvättprogram utan tillvalsfunktion för normalt till starkt smutsade textilier med synliga fläckar ett tvättprogram med tillvalsfunktionen Förtvätt + Blötläggning för mycket starkt smutsade textilier ett tvättprogram med tillvalsfunktionen Förtvätt för textilier med större mängder smuts (till exempel damm eller sand). Tips för efterföljande torkning i torktumlare Välj högsta möjliga centrifugeringsvarvtal för det aktuella tvättprogrammet för att spara energi vid torkning. 13

14 Så här tvättar man Snabbinstruktion Följ siffrorna (,,,...) steg för steg. Sortera tvätten Använd under inga omständigheter kemiska rengöringsmedel som innehåller lösningsmedel i eller på tvättmaskinen! Sortera tvätten Sortera textilierna efter färg och skötseletikettens symboler (vid kragen eller sidosömmen). Mörka textilier har ofta ett överskott på färg och färgar av sig på ljusare plagg. Tvätta därför mörka och ljusa plagg åtskilda. Töm alla fickor. Främmande föremål (till exempel mynt, spik och/eller gem) kan skada textilier och maskindelar. Förbehandla fläckar Avlägsna eventuella fläckar från textilierna innan de tvättas, helst medan de är färska. Badda bort fläckarna med en trasa som inte färgar av sig. Gnugga inte! Vid behandling av textilier med rengöringsmedel som innehåller lösningsmedel (till exempel kemiskt ren bensin), se till att rengöringsmedlet inte kommer i kontakt med tvättmaskinens plastdelar. Allmänna råd Gardiner: Gardinrullar och blyband kan skada gardiner och tvättrumma. Avlägsna dem före tvätt eller lägg dem i en tvättpåse. Avlägsna eller sy fast lösa behåbyglar. Stickade plagg, jeans, byxor och trikåplagg (till exempel T-shirtar och sweatshirtar): Vänd plaggen ut och in om textiltillverkaren rekommenderar det. Blixtlås, hyskor och hakar ska stängas före tvätt. Knäpp knappar i stora textilier som till exempel lakan och örngott så att inte mindre plagg hamnar i dessa. Tvätta inte textilier som är märkta med tål ej tvätt (skötselsymbol ). 14

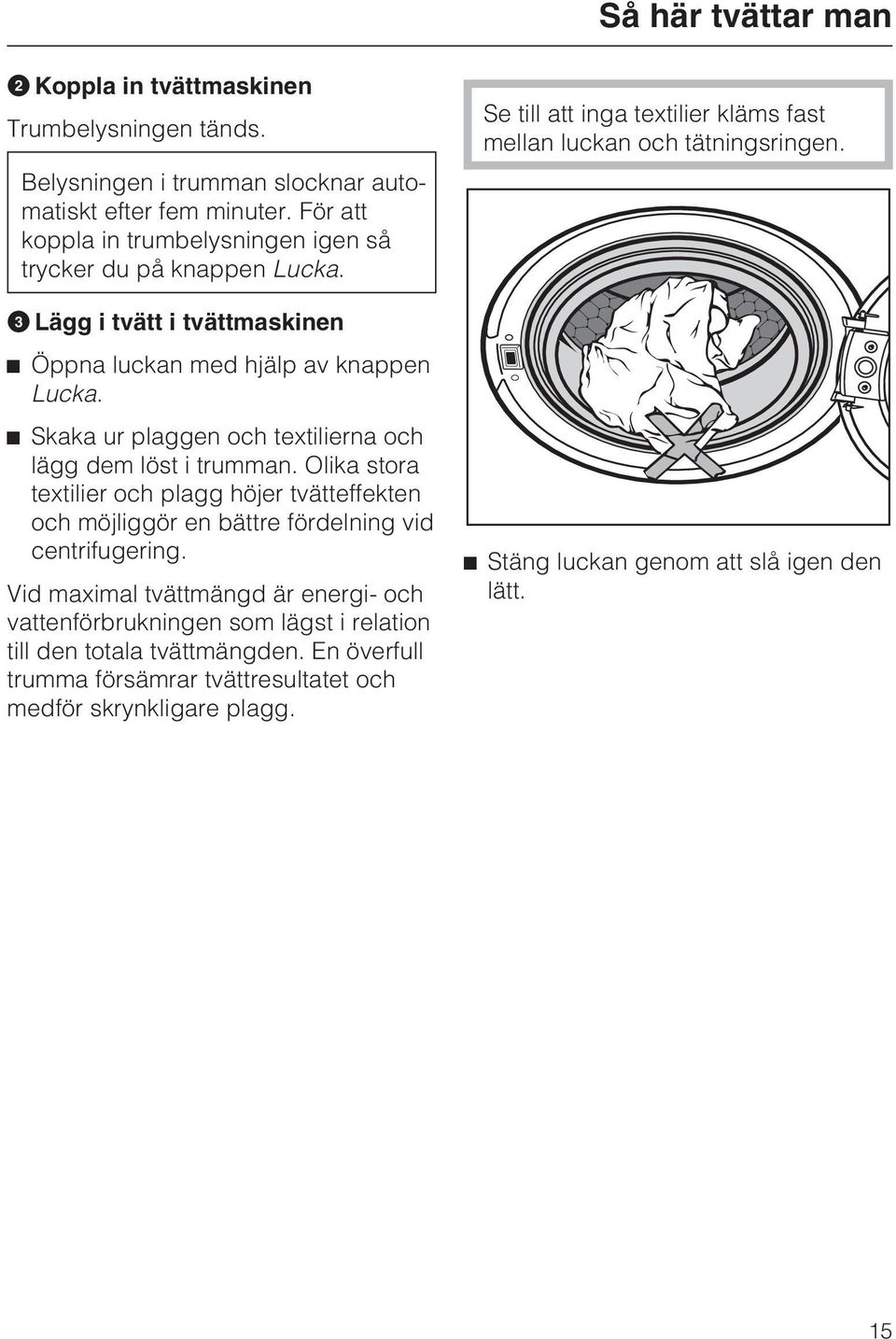

15 Så här tvättar man Koppla in tvättmaskinen Trumbelysningen tänds. Belysningen i trumman slocknar automatiskt efter fem minuter. För att koppla in trumbelysningen igen så trycker du på knappen Lucka. Lägg i tvätt i tvättmaskinen Öppna luckan med hjälp av knappen Lucka. Skaka ur plaggen och textilierna och lägg dem löst i trumman. Olika stora textilier och plagg höjer tvätteffekten och möjliggör en bättre fördelning vid centrifugering. Vid maximal tvättmängd är energi- och vattenförbrukningen som lägst i relation till den totala tvättmängden. En överfull trumma försämrar tvättresultatet och medför skrynkligare plagg. Se till att inga textilier kläms fast mellan luckan och tätningsringen. Stäng luckan genom att slå igen den lätt. 15

16 Så här tvättar man Välj program Välj temperatur och/eller varvtal Du kan ändra den förprogrammerade temperaturen och/eller varvtalet. 1: Du kan ändra temperatur genom att trycka på knappen Temperatur och centrifugeringsvarvtal genom att trycka på knappen Varvtal. Vrid programväljaren åt vänster eller höger för att välja önskat program. Ett program är valt när kontrollampan bredvid programnamnet lyser. 16

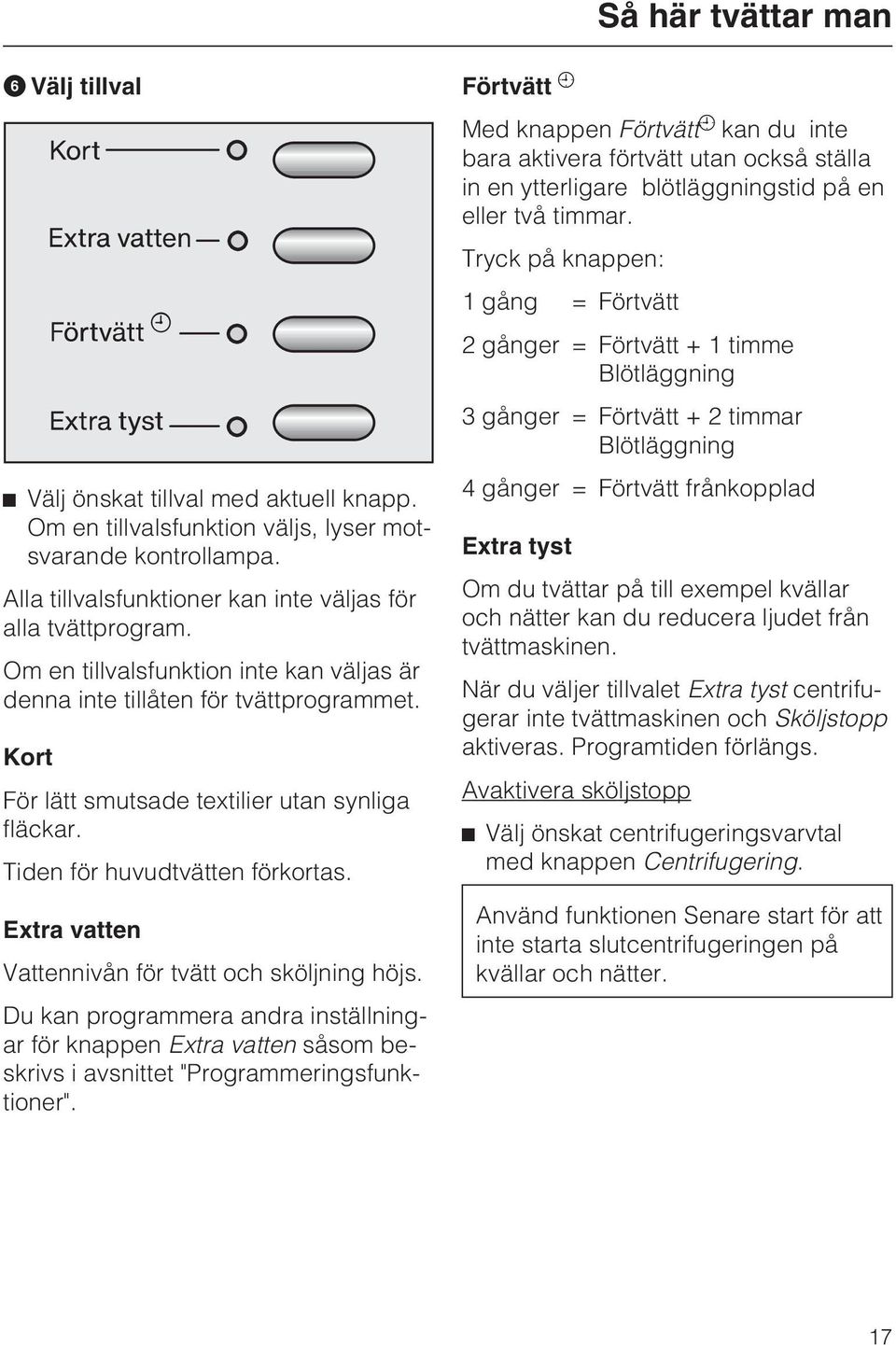

17 Så här tvättar man Välj tillval Välj önskat tillval med aktuell knapp. Om en tillvalsfunktion väljs, lyser motsvarande kontrollampa. Alla tillvalsfunktioner kan inte väljas för alla tvättprogram. Om en tillvalsfunktion inte kan väljas är denna inte tillåten för tvättprogrammet. Kort För lätt smutsade textilier utan synliga fläckar. Tiden för huvudtvätten förkortas. Extra vatten Vattennivån för tvätt och sköljning höjs. Du kan programmera andra inställningar för knappen Extra vatten såsom beskrivs i avsnittet "Programmeringsfunktioner". Förtvätt Med knappen Förtvätt kan du inte bara aktivera förtvätt utan också ställa in en ytterligare blötläggningstid på en eller två timmar. Tryck på knappen: 1 gång = Förtvätt 2 gånger = Förtvätt + 1 timme Blötläggning 3 gånger = Förtvätt + 2 timmar Blötläggning 4 gånger = Förtvätt frånkopplad Extra tyst Om du tvättar på till exempel kvällar och nätter kan du reducera ljudet från tvättmaskinen. När du väljer tillvalet Extra tyst centrifugerar inte tvättmaskinen och Sköljstopp aktiveras. Programtiden förlängs. Avaktivera sköljstopp Välj önskat centrifugeringsvarvtal med knappen Centrifugering. Använd funktionen Senare start för att inte starta slutcentrifugeringen på kvällar och nätter. 17

18 Så här tvättar man Koppla in Senare start (om så önskas) Programstarten kan skjutas fram från 30 minuter och upp till 24 timmar. På så sätt kan du till exempel utnyttja billigare nattaxa för el. Ytterligare information finns i avsnittet "Senare start". Tillsätt tvättmedel Det är viktigt att dosera rätt..... underdosering av tvättmedel leder till: att tvätten inte blir ren och med tiden gråaktig och hård fettpartiklar på tvätten kalkavlagringar på värmeelementen... överdosering av tvättmedel leder till: kraftig lödderbildning och därigenom sämre tvättmekanik och ett dåligt tvätt-, skölj- och centrifugeringsresultat högre vattenförbrukning och därigenom automatisk inkoppling av en extra sköljomgång en högre belastning på miljön Dra ut tvättmedelsbehållaren och fyll på tvättmedel i facken. Tvättmedel för förtvätt (rekommenderad uppdelning av tvättmedelsmängden: fyll på 1 / 3 i facket och 2 / 3 i facket ). Tvättmedel för huvudtvätt och blötläggning. Sköljmedel, formsköljmedel eller flytande stärkmedel Skjut in tvättmedelsbehållaren. Mer information om tvättmedel och dosering finns i avsnittet "Tvättmedel". 18

19 Så här tvättar man Starta program Tryck på den blinkande Start/Stopknappen. Om du har valt Senare start visas tiden som räknas ner i displayen. När tiden för programstart är inne eller direkt efter start visas den beräknade programtiden i displayen. Under de första 8 minuterna känner tvättmaskinen av tvättens vattenupptagningsförmåga. Detta kan leda till en förlängd eller förkortad tvättid. Programförloppet visas i displayen. Tvättmaskinen informerar dig om aktuellt programavsnitt. Trumbelysningen släcks efter programstarten. Programslut - ta ut tvätten I Skrynkelskydd växlar visningen i displayen mellan: 0:00 Skrynkelskydd och 0:00 Programslut Öppna luckan med hjälp av knappen Lucka. Se till att inga textilier och/eller plagg ligger kvar i trumman! Dessa kan krympa eller färga av sig på andra plagg vid nästa tvätt. Kontrollera att inga föremål har fastnat under tätningsringen vid luckan. Stäng av tvättmaskinen med knappen. Stäng luckan. Annars kan föremål oavsiktligt hamna i trumman. Dessa kan tvättas av misstag och skada tvätten. 15 minuter efter avslutat skrynkelskydd stängs tvättmaskinen av automatiskt. Tvättmaskinen kopplas in igen genom att du trycker på knappen. Ta ut tvätten. 19

20 Centrifugering Slutcentrifugeringsvarvtal Program v/min Bomull Strykfri tvätt Syntet 600 Ylle Impregnering Express Automatic plus Mörka textilier/jeans Skjortor 600 Intensiv plus Centrifugering Extra sköljn./stärkning Du kan reducera varvtalet för slutcentrifugeringen om du vill. Det är inte möjligt att välja ett högre slutcentrifugeringsvarvtal än det som anges ovan. Mellancentrifugering Tvätten centrifugeras efter huvudtvätten och mellan sköljomgångarna. Om varvtalet för slutcentrifugeringen reduceras så reduceras även varvtalet för mellancentrifugeringen. I programmet Bomull tillkommer en extra sköljomgång om varvtalet är lägre än 700 varv/minut. Välja bort slutcentrifugering (Sköljstopp) Välj inställningen Sköljstopp med hjälp av knappen Varvtal. Tvätten ligger kvar i vattnet efter den sista sköljomgången. Textilierna blir på så vis mindre skrynkliga om det skulle vara så att de inte tas ut ur trumman direkt efter avslutat program. Starta slutcentrifugering Tvättmaskinen föreslår maximalt tillåtet varvtal för centrifugeringen. Du kan välja ett lägre varvtal. Med knappen Start/Stop startar du slutcentrifugeringen. Avsluta programmet Tryck på knappen Lucka. Tvättmaskinen töms på vatten. Tryck en gång till på knappen Lucka för att öppna luckan. Välja bort mellancentrifugering och slutcentrifugering (utan ) Välj inställningen utan med hjälp av knappen Varvtal. Efter den sista sköljningen töms tvättmaskinen på vatten och skrynkelskyddet kopplas in. För denna inställning tillkommer en extra sköljomgång i en del program. 20

21 Senare start Med Senare start kan du välja en senare tidpunkt för programstarten. Programstarten kan skjutas fram från 30 minuter till maximalt 24 timmar. På så sätt kan du t ex utnyttja billigare nattaxa för el. Välja Tryck på knappen Senare start. I displayen visas följande: 0: Varje gång du trycker på knappen Senare start skjuts programstarten fram: med 30 minuter om starten fördröjs mindre än 10 timmar med 1 timme om starten fördröjs mer än 10 timmar Om knappen Senare start hålls intryckt räknas tiden automatiskt upp till 24 timmar. Ändra Senare start kan ändras när som helst genom att du trycker på knappen Senare start. Radera före programstart Tryck på knappen Senare start igen när det står 24 h. Om du raderar Senare start före den programmerade programstarten så startar tvättprogrammet direkt. Starta Tryck på knappen Start/Stop för att aktivera Senare start. I displayen visas: 4:30 till start När tiden fram till programstarten har avlöpt, startar tvättprogrammet och i displayen visas den beräknade tvättiden och programförloppet. 21

22 Programöversikt Bomull 95 C till kallt maximalt 7,0 kg Textilier T-tröjor, underkläder, dukar och så vidare. Textilier av bomull, linne och blandmaterial. Anvisningar för testinstitut: Kort program: Tvättmängd 3,5 kg och tillvalsfunktionen Kort Strykfri tvätt 60 C till kallt maximalt 3,5 kg Textilier Textilier och plagg av syntetfibrer, blandmaterial eller strykfri bomull. Tips Reducera slutcentrifugeringsvarvtalet för textilier som lätt blir skrynkliga. Syntet 60 C till kallt maximalt 2,5 kg Textilier För känsliga textilier av syntetfibrer, blandmaterial och konstsiden Maskintvättbara gardiner. Tips Välj bort centrifugeringsvarvtal för textilier som lätt blir skrynkliga. Det fina dammet som finns i gardiner kräver ofta ett program med förtvätt. Ylle 40 C till kallt maximalt 2,0 kg Textilier Textilier av ylle och blandmaterial med ylle eller handtvättbara textilier. Tips Reducera slutcentrifugeringsvarvtalet för textilier som lätt blir skrynkliga. Impregnering 40 C maximalt 2,5 kg Textilier För efterbehandling av mikrofiber, skidkläder eller dukar av övervägande del syntetfiber för att få en vatten- och smutsavvisande verkan. Tips Textilierna ska vara nytvättade och centrifugerade eller torkade. Får att få optimal effekt ska även en termisk efterbehandling genomföras. Denna kan ske genom torkning i torktumlare eller genom att textilierna stryks. 22

23 Programöversikt Express C till kallt maximalt 3,5 kg Textilier Textilier av bomull som inte använts så mycket eller som knappt är smutsiga. Tips Tillvalsfunktionen Kort kopplas automatiskt in. Automatic plus 40 C till kallt maximalt 5,0 kg Textilier Textilier, sorterade efter färg, för programmen Bomull och Strykfri tvätt. Tips För alla textilier/plagg uppnås alltid den bästa möjliga skonsamma tvättprocess och rengöring genom automatiskt anpassade tvättparametrar (till exempel vattennivå, tvättrytm och centrifugeringsvarvtal). Mörka textilier/jeans 60 C till kallt maximalt 3,0 kg Textilier Svarta och mörka textilier av bomull, blandmaterial och/eller jeansmaterial Tips Tvätta plaggen ut och in. Jeanskläder "blöder" ofta vid första tvätten. Tvätta därför mörka och ljusa plagg separat. Skjortor 60 C till kallt maximalt 2,0 kg Tips Förbehandla kragar och manschetter allt efter hur smutsiga de är. Tvätta skjortor och blusar av siden i programmet Syntet. 23

24 Programöversikt Intensiv plus 95 C till kallt maximalt 7,0 kg Textilier Textilier, sorterade efter färg, för programmen Bomull och Strykfri tvätt som är mycket smutsiga Tips Tillvalsfunktionen Förtvätt kopplas automatiskt in. Tvättiden förlängs. Centrifugering Tips Endast tömning: Ställ in varvtalet på utan. Beakta det inställda varvtalet. Extra sköljn./stärkning maximalt 7,0 kg Textilier Ursköljning av handtvättade textilier. Bordsdukar, servetter och yrkeskläder som måste stärkas Tips Reducera slutcentrifugeringsvarvtalet för textilier som lätt blir skrynkliga. Tvätt som ska stärkas (bordsdukar, servetter och yrkeskläder) bör vara nytvättad utan användning av sköljmedel. 24

25 Tillval Följande tillvalsfunktioner kan väljas till programmen: Kort Extra vatten Förtvätt + Blötläggning Förtvätt Extra tyst Bomull X X X X X Strykfri tvätt X X X X X Syntet X X X X Ylle Impregnering X Express 20 X 1) X X Automatic plus X Mörka textilier/jeans X X X X Skjortor X X X X X Intensiv plus X X 2) X Centrifugering Extra sköljn./stärkning X X 1) X 2) = förinställt tillval för programmet = förinställt tillval för programmet som inte kan väljas bort 25

26 Skötselsymboler Skötselsymboler Gradtalet i baljan anger maximal temperatur i vilket du kan tvätta textilien. normal mekanisk påfrestning skonsam mekanisk påfrestning särskilt skonsam mekanisk påfrestning handtvätt ej tvättbar i vatten Exempel på programval Program Bomull Strykfri tvätt Syntet Ylle Express 20 Automatic plus Skötselsymbol Torkning Punkterna anger temperaturen normal temperatur reducerad temperatur ej lämpad för torkning i torktumlare Strykning och mangling Punkterna anger temperaturområdena cirka 200 C cirka 150 C cirka 110 C ej strykning/mangling Professionell rengöring Rengöring med kemiska lösningsmedel. Bokstäverna anger rengöringsmedel. våtrengöring ej kemtvätt Blekning alla oxidationsblekmedel tillåtna endast oxygenblekning tillåten ej blekning 26

27 Programförlopp Huvudtvätt Sköljning Centrifugering Vattennivå Tvättrytm Vattennivå Sköljomgångar Mellancentrifugering Slutcentrifugering Bomull 2-4 1)2) Strykfri tvätt 2-3 3) Syntet 3 Ylle 2 Impregnering Express ) Automatic plus 2-3 3) Mörka textilier/jeans 3 Skjortor 2 Intensiv plus 2-4 1)2) Centrifugering Extra sköljn./stärkning Förklaringarna till fotnoterna finns på nästa sida. 2 27

28 Programförlopp = låg vattennivå = medelhög vattennivå = hög vattennivå = intensivrytm = normalrytm = skonrytm = sensitivrytm = gungrytm = handtvättsrytm Tvättmaskinen har fullelektronisk styrning med mängdautomatik. Tvättmaskinen beräknar den erforderliga vattenförbrukningen med hjälp av den ilagda tvättmängden och dess uppsugningsförmåga. Detta innebär att programförloppen och tvättiderna kan variera något. Programförloppen nedan är baserade på grundprogrammet vid helt fylld tvättmaskin. Valbara tillvalsfunktioner är inte medräknade här. Displayen informerar dig hela tiden om aktuellt programavsnitt. Särskilda funktioner i programförloppet: Skrynkelskydd: Trumman fortsätter att rotera i upp till 30 minuter efter avslutat program för att tvätten inte ska bli så skrynklig. Undantag: I programmet Ylle ingår inte Skrynkelskydd. Tvättmaskinen kan när som helst öppnas. 1) Väljer du en temperatur mellan 95 C och 60 C genomförs 2 sköljomgångar. Väljs en temperatur under 60 C genomförs 3 sköljomgångar. 2) En tredje eller fjärde sköljomgång sker när: det är för mycket skum i trumman slutcentrifugeringsvarvtalet är lägre än 700 v/min utan har valts. 3) En tredje sköljomgång sker när: utan har valts. 28

29 Ändra programförlopp Avbryta program helt Du kan när som helst avbryta ett tvättprogram efter programstart. Tryck på knappen Start/Stop. Avbryt program Tryck igen på den blinkande knappen Start/Stop. Tvättmaskinen töms på vatten. Om du vill plocka ur tvätten: Tryck på knappen Lucka. Om du vill välja ett annat program: Stäng av tvättmaskinen med knappen. Koppla in tvättmaskinen igen. Kontrollera om det fortfarande finns kvar tvättmedel i tvättmedelsbehållaren. Om inte, fyll på tvättmedel igen. Välj ett nytt program. Avbryta program tillfälligt Stäng av tvättmaskinen med knappen. För att fortsätta: Koppla in tvättmaskinen igen med knappen. Ändra Program Det är inte möjligt att ändra till ett annat program efter programstarten. Temperatur Det är möjligt att ändra temperatur inom de första fem minuterna. Tryck på knappen Temperatur. Centrifugeringsvarvtal Det är möjligt att ändra centrifugeringsvarvtalet ändra fram till början av slutcentrifugeringen. Tryck på knappen Varvtal. Tillval Upp till fem minuter efter start kan tillvalsfunktionerna Kort och Extra vatten väljas eller väljas bort. När barnsäkerhetsspärren är aktiverad kan inga ändringar göras eller programmet avbrytas. 29

30 Ändra programförlopp Lägga i/plocka ur tvätt efter programstart Tryck på knappen Lucka tills luckan öppnas. Lägg i eller plocka ur tvätt. Stäng luckan. Programmet fortsätter automatiskt. Tänk på följande: Tvättmaskinen kan inte känna av ändringen av tvättmängd efter programstarten. Därför utgår tvättmaskinen alltid från maximal tvättmängd om tvätt har lagts i eller plockats ur efter programstart. Den angivna programtiden kan förlängas. Luckan kan inte öppnas om tvättvattnets temperatur överstiger 55 C vattennivån överstiger ett visst värde programmet har kommit till avsnittet Centrifugering. Om knappen Lucka trycks in i något av ovanstående fall visas följande i displayen: Barnsäkerhetsspärr Barnsäkerhetsspärren förhindrar att tvättmaskinen öppnas under pågående program och/eller att tvättprogrammet avbryts. Aktivera barnsäkerhetsspärren Tryck på knappen Start/Stop och håll den intryckt efter programstart. Stopp och om 3 s Tryck på knappen Start/Stop och håll den intryckt tills tiden har avlöpt och följande visas i displayen: Spärr aktiverad Barnsäkerhetsspärren är nu aktiverad. Efter programslut avaktiveras den automatiskt. Avaktivera barnsäkerhetsspärren Tryck på knappen Start/Stop och håll den intryckt efter programstart. Avaktiveras om 3 s Tryck på knappen Start/Stop och håll den intryckt tills tiden har avlöpt och följande visas i displayen: Spärr avaktiverad Luckan spärrad 30

31 Rätt tvättmedel Tvättmedel Du kan använda alla tvättmedel som lämpar sig för maskintvätt. Användnings- och doseringsanvisningar står på tvättmedelsförpackningen. Vit- Kulör- Fin- Special-* Impregneringsmedel** tvättmedel Sköljmedel Bomull X X X Strykfri tvätt X X X Syntet X X X X Ylle X X Impregnering X Express 20 1) X X X Automatic plus X X X Mörka textilier/ X X X X Jeans 1) Skjortor X X X Intensiv plus X X X Extra sköljn./stärkning X X 1) Använd flytande tvättmedel Om du väljer att tvätta med förtvätt rekommenderas att använda en behållare för flytande tvättmedel i facket. Denna behållare finns hos Mieles återförsäljare eller hos Mieles reservdelsavdelning. 2) Använd pulvertvättmedel * Specialtvättmedel: Tvättmedel som har tagits fram speciellt för dessa tvättprogram eller artiklar (till exempel Miele CareCollection, se avsnittet "Extra tillbehör"). ** Använd endast impregneringsmedel med anvisningen "lämpat för textilier försedda med membranskikt". Dessa är baserade på fluorkemiska föreningar. Använd inte medel som innehåller paraffin. Tillsätt impregneringsmedel i facket. 31

32 Tvättmedel Doseringsmängden beror på hur smutsig tvätten är lätt smutsad tvätt Ingen synlig smuts eller fläckar. Tvätten har till exempel tagit åt sig lukt. normalt smutsad tvätt Synlig smuts och/eller få fläckar. starkt smutsad tvätt Smuts och/eller fläckar syns tydligt. tvättmängd vattnets hårdhetsgrad Det lokala vattenverket ger upplysning om vattnets hårdhetsgrad. Vattenhårdhet Hårdhetsområde Hårdhet i mmol/l Tyska hårdhetsgrader dh mjukt (I) 0-1,5 0-8,4 medel (II) 1,5-2,5 8,4-14 hårt till mycket hårt (III) över 2,5 över 14 Doseringshjälp Använd den doseringshjälp som tvättmedelstillverkaren tillhandahåller (till exempel doseringsmått eller tvättboll), särskilt när du doserar flytande tvättmedel. Avhärdningsmedel I hårdhetsområde II och III kan man tillsätta avhärdningsmedel för att spara tvättmedel. Doseringen står på förpackningen. Tillsätt först tvättmedel och därefter avhärdningsmedel. Tvättmedel kan då doseras som för hårdhetsområde I. Komponenter tvättmedel Om du använder flera komponenter ska medlen fyllas på i följande turordning i facket : 1. Tvättmedel 2. Avhärdningsmedel 3. Fläckborttagningsmedel På så vis spolas medlen in bättre. 32

33 Tvättmedel Stärkning och sköljning med sköljmedel Stärkmedel ger tvätten stabilitet och fyllighet. Formsköljmedel innehåller syntetiska stärkmedel som gör att textilierna behåller sin form. Sköljmedel gör tvätten mjuk och behaglig och minskar den elektrostatiska laddningen vid maskinell torkning. Automatisk dosering för sköljmedel, formsköljmedel eller flytande stärkmedel Om stärkmedel doseras automatiskt flera gånger bör tvättmedelsbehållaren rengöras, särskilt sughäverten. Blekning och färgning Använd inte blekmedel i tvättmaskinen. Färgning i tvättmaskinen är endast tillåtet för normalt hushållsbruk. Saltet som används vid färgningen kan vid frekvent användning angripa de rostfria delarna. Följ textilfärgstillverkarens anvisningar noggrant. Fyll på sköljmedel, formsköljmedel eller flytande stärkmedel i facket. Beakta den maximala fyllnadsnivån. Under den sista sköljomgången spolas medlet in. Efter avslutat tvättprogram stannar lite vatten kvar i facket. 33

34 Rengöring och skötsel Rengöra trumman (Info Hygien) När du tvättar med låga temperaturer och/eller använder flytande tvättmedel finns det risk för att det bildas bakterier och uppstår lukt i tvättmaskinen. För att rengöra trumman och förhindra att lukt uppstår bör du köra programmet Bomull 75 C en gång i månaden med vittvättmedel när meddelandet Info Hygien visas i displayen. Rengöra tvättmedelsbehållaren Tvättmedelsbehållarens båda fack är självrengörande. Av hygieniska skäl bör hela tvättmedelsbehållaren rengöras regelbundet. Rengöra hölje och manöverpanel Dra ut stickproppen före rengöring och skötsel av tvättmaskinen. Spola på inga villkor av tvättmaskinen med en vattenslang. Rengör höljet och manöverpanelen med ett milt rengöringsmedel eller såpvatten och eftertorka med en mjuk trasa. Rengör trumman med ett lämpligt rengöringsmedel för rostfritt stål. Dra ut tvättmedelsbehållaren till spärren, tryck på frikopplingsknappen och dra ut tvättmedelsbehållaren helt. Rengör den med varmt vatten. Använd inga rengörings-, skur-, fönsterputs- eller allrengöringsmedel som innehåller lösningsmedel! Dessa kan skada plastytorna och andra delar av tvättmaskinen. 34

35 Rengöring och skötsel Rengör sughäverten. Rengöra utrymmet för tvättmedelsbehållaren 1. Dra ut sughäverten ur facket och rengör den under rinnande varmt vatten. Rengör även röret på vilket sughäverten sitter fast. 2. Sätt tillbaka sughäverten. Ta bort tvättmedelsrester och kalkavlagringar från spolmunstyckena i tvättmedelsbehållarens utrymme med hjälp av en flaskborste. Rengör sughäverten grundligt när du har använt flytande stärkmedel flera gånger. Flytande stärkmedel gör att sughäverten sätts igen. 35

36 Rengöring och skötsel Rengöra vattentilloppsfiltren Tvättmaskinen har ett filter som skydd i vattentilloppsventilen. Filtret i förskruvningen i tilloppsslangen bör kontrolleras varje halvår. Om vattnet ofta är avstängt kan filtret kontrolleras oftare. Stäng vattenkranen. Skruva loss tilloppsslangen från kranen. Dra ut gummipackningen 1. Fatta tag i plastfiltret 2 med till exempel en spetstång och dra ut det. Rengör filtret. Återmontera i omvänd ordning. Skruva fast förskruvningen ordentligt på vattenkranen och öppna kranen. Om det läcker vatten, dra åt förskruvningen. De båda smutsfiltren måste återmonteras efter rengöringen. 36

37 Hur man klarar av mindre störningar själv Du kan själv åtgärda de flesta störningar och fel som eventuellt skulle kunna dyka upp under den dagliga användningen. Nedanstående tabeller är till hjälp för att hitta orsaken till ett fel och åtgärda det. Men beakta följande: Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Det går inte att starta något tvättprogram Problem Orsak Åtgärd Displayen förblir släckt och kontrollampan för knappen Start/Stop lyser inte. Du uppmanas i displayen att mata in en pinkod. Displayen är släckt. Tvättmaskinen har ingen strömförsörjning. Pinkoden är aktiverad. Displayen släcks automatiskt för att spara energi (standby). Kontrollera om stickproppen sitter i vägguttaget säkringen är hel. Mata in pinkoden och bekräfta den. Avaktivera pinkoden om frågan inte ska visas nästa gång tvättmaskinen kopplas in. Tryck på valfri knapp. Standby-läget avslutas. 37

38 Hur man klarar av mindre störningar själv I displayen visas följande felmeddelanden och programmet avbröts Felmeddelande Orsak Åtgärd Vattenavlopp Fel Vattentillopp Fel Waterproof Fel Tekniskt fel Vattenavloppet är blockerat. Avloppsslangen ligger för högt. Vattentilloppet är spärrat eller blockerat. Vattenskyddssystemet har reagerat. Ett fel föreligger. Rengör avloppsfiltret och avloppspumpen. Maximal tillåten pumphöjd är 1 meter. Kontrollera om vattenkranen är tillräckligt öppen tilloppsslangen är böjd. vattentrycket är för lågt. Stäng vattenkranen. Kontakta Miele service. Starta programmet en gång till. Om felmeddelandet visas på nytt, kontakta Miele service. För att ta bort felmeddelandet: Stäng av tvättmaskinen med knappen. 38

39 Hur man klarar av mindre störningar själv I displayen visas följande felmeddelande vid programslut Felmeddelande Orsak Åtgärd Kontr. dosering Det har bildats för mycket skum vid tvätt. Info Hygien Ett tvättprogram på 60 C har inte startats på en längre tid. Dosera mindre tvättmedel vid nästa tvättomgång och följ doseringsanvisningarna på tvättmedelsförpackningen. Starta programmet Bomull 75 C med ett vittvättmedel för att förhindra att bakterier bildas och lukt uppstår. 39

40 Hur man klarar av mindre störningar själv Allmänna problem med tvättmaskinen Problem Orsak Åtgärd Tvättmaskinen står inte still under centrifugeringen. Tvättmaskinen har inte centrifugerat tvätten som vanligt och den är fortfarande blöt. Det hörs ovanliga ljud vid tömningen. Större rester tvättmedel är kvar i tvättmedelsbehållaren. Allt sköljmedel spolas inte in eller så blir det för mycket vatten kvar i facket. I displayen visas ett främmande språk. Maskinfötterna står inte plant och är inte åtdragna. Vid slutcentrifugeringen blev obalansen för stor och varvtalet reducerades därför automatiskt. Rikta tvättmaskinen och dra åt maskinfötterna. Tvätta både stora och små textilier/plagg tillsammans för att få en bättre fördelning av tvätt i trumman. Inget fel! Ljudet i början och i slutet av tömningen beror på att pumpen "suger luft". Vattentrycket är otillräckligt. Pulvertvättmedel i kombination med avhärdningsmedel tenderar att klibba. Sughäverten sitter förmodligen inte riktigt eller så är den igensatt. Ett annat språk har valts i avsnittet "Programmeringsfunktioner- Språk ". Rengör silen i vattentilloppet. Välj eventuellt tillvalsfunktionen Extra vatten. Rengör tvättmedelsbehållaren och tillsätt i fortsättningen först tvättmedel och sedan avhärdningsmedel i facket. Rengör sughäverten, se "Rengöra tvättmedelsbehållaren" under avsnittet "Rengöring och skötsel". Ställ in det språk som vanligtvis används. Flaggsymbolen fungerar som hjälp. 40

41 Hur man klarar av mindre störningar själv Ett otillfredsställande tvättresultat Problem Orsak Åtgärd Tvätten blir inte ren med flytande tvättmedel. Det sitter kvar grå elastiska partiklar på de tvättade plaggen. Det sitter vita tvättmedelsliknande partiklar på de tvättade plaggen. Flytande tvättmedel innehåller inte blekmedel. Därför går inte alltid frukt-, kaffe- och tefläckar bort. Tvättmedelsdoseringen är för låg. Tvätten är starkt smutsad med fett (olja och salvor). Tvättmedlet innehåller beståndsdelar (zeoliter) som inte är vattenlösliga. Dessa används för avhärdning av vattnet. Dessa har fastnat på plaggen. Använd pulvertvättmedel som innehåller blekmedel. Fyll på fläckborttagningsmedel i facket. Blanda aldrig flytande tvättmedel och fläckborttagningsmedel i inspolningsfacket. Tillsätt antingen mer tvättmedel eller använd flytande tvättmedel. Låt tvättmaskinen köra ett tvättprogram i 60 C med flytande tvättmedel utan tvätt före nästa tvättomgång. Försök att ta bort resterna med en borste när plaggen har torkat. Tvätta fortsättningsvis mörka textilier med tvättmedel utan zeoliter. Flytande tvättmedel innehåller vanligtvis inte zeoliter. Tvätta textilierna i programmet Mörka textilier/jeans. 41

42 Hur man klarar av mindre störningar själv Luckan kan inte öppnas med knappen Lucka Orsak Tvättmaskinen är inte ansluten till elnätet och/eller inkopplad. Barnsäkerhetsspärren är aktiverad. Pinkoden är aktiverad. Strömavbrott Luckan var inte riktigt stängd. Det finns fortfarande vatten i trumman och tvättmaskinen kan inte pumpa ut det. Åtgärd Anslut stickproppen till uttaget och/eller koppla in tvättmaskinen med knappen. Avaktivera barnsäkerhetsspärren enligt beskrivningen i avsnittet "Ändra programförlopp - Barnsäkerhetsspärr". Avaktivera pinkoden såsom beskrivs i avsnittet "Programmeringsfunktioner - Pinkod". Öppna luckan enligt beskrivningen i nästa avsnitt. Tryck kraftigt på låssidan av luckan och tryck därefter på knappen Lucka. Rengör avloppsfiltret och avloppspumpen enligt beskrivningen i nästa avsnitt. Som skydd mot skållning kan luckan inte öppnas om vattentemperaturen överstiger 55 C. 42

43 Hur man klarar av mindre störningar själv Öppna luckan vid igensatt avlopp och/eller strömavbrott Stäng av tvättmaskinen. På insidan av plastskyddet framför tvättmedelsbehållaren finns en lucköppnare för avloppsfiltrets lucka. Igensatt avlopp När avloppet är igensatt kan en större mängd vatten (max 25 liter) finnas i maskinen. Se upp! Om ett tvättprogram med hög temperatur precis är avslutat finns risk för skållning! Tömning Ställ en behållare under luckan. Skruva inte ut avloppsfiltret helt. Ta loss lucköppnaren. Lossa avloppsfiltret tills det rinner ut vatten. Avbryta utrinnande vatten: Skruva fast avloppsfiltret. Öppna luckan till avloppsfiltret. 43

44 Hur man klarar av mindre störningar själv När det inte längre rinner ut vatten: Om avloppsfiltret inte sätts tillbaka och skruvas fast rinner det ut vatten ur tvättmaskinen. Öppna luckan Kontrollera alltid att trumman har stannat innan tvätten plockas ut. Sticker man in handen i en roterande trumma kan det inträffa olyckor med svåra kroppsskador. Skruva ut avloppsfiltret helt. Rengör avloppsfiltret grundligt. Dra i nödöppnaren. Luckan öppnas. Kontrollera om pumpvingen kan snurra runt. Om den snurrar trögt kan främmande föremål (knappar, mynt med mera) eller ludd vara fastklämda. Avlägsna detta och rengör inuti. Sätt tillbaka avloppsfiltret och skruva fast det. 44

45 Service Reparationer Om det uppstår fel som du själv inte kan åtgärda, var god kontakta närmaste återförsäljare eller Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer Se också Mieles hemsida: Vid kontakt med service, var god uppge alltid produktens maskinmodell (typ) och maskinnummer. Båda uppgifterna finns på typskylten på insidan av luckan, ovanför luckglaset. Programuppgradering (Update) På tvättmaskinens manöverpanel finns en kontrollampa med beteckningen PC (= Programme Correction) som är avsedd för uppgradering av maskinens tvättprogram. Programuppgraderingar kan bli aktuella i framtiden på grund av till exempel nya krav på tvätt- och/eller sköljresultat. Garantitid och garantivillkor Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser. Extra tillbehör Till denna tvättmaskin finns det extra tillbehör som kan köpas hos Mieles återförsäljare, Mieles reservdelsavdelning eller via 45

46 Uppställning och anslutning Översiktsbild framsida Tilloppsslang Waterproof-system Elanslutning - Avloppsslang (med vridbar och avtagbar krök) med olika placeringsmöjligheter Manöverpanel Tvättmedelsbehållare Lucka Lucka till avloppspump och nödöppnare Grepplist för transport Fyra justerbara maskinfötter 46

47 Uppställning och anslutning Översiktsbild baksida Utskjutande topplock med greppmöjlighet vid transport Elanslutning Tilloppsslang Waterproof-system Avloppsslang Transporthållare för tillopps- och avloppsslangar Transportsäkringar Transporthållare för tillopps- och avloppsslangar och hållare för borttagna transportsäkringar 47

48 Uppställning och anslutning Uppställningsyta Betonggolv är det lämpligaste underlaget. Det ger inte upphov till vibrationer under centrifugering vilket trägolv och golv med mjuk beläggning kan göra. Tänk på följande: Ställ tvättmaskinen lodrätt och stabilt. Placera inte tvättmaskinen på mjukt underlag eftersom tvättmaskinen då vibrerar under centrifugeringen. Vid träbalkskonstruktion på uppställningsplatsen: Ställ tvättmaskinen på en plywoodskiva (minst 59x52x3 cm). Plywoodskivan bör täckas av så många balkar som möjligt och skruvas fast i dessa. Tvättmaskinen bör om möjligt placeras i ett hörn. Där står den stabilast. Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste tvättmaskinen säkras med spännjärn (kan beställas hos Mieles återförsäljare eller hos Miele service). Annars finns det risk för att tvättmaskinen ramlar ner från sockeln vid centrifugering. Transportera tvättmaskinen till uppställningsplatsen Använd de främre grepplisterna och den bakre delen av det utskjutande topplocket vid transport av tvättmaskinen från förpackningen till uppställningsplatsen. Tvättmaskinens fötter och uppställningsytan måste vara torra, annars finns det risk för att tvättmaskinen glider under centrifugering. Avlägsna transportsäkringen Avlägsna vänster och höger transportsäkring. 1. Dra ut de fastsatta pluggarna på transportsäkringen och 2. lossa på den övre spärrhaken med hjälp av en skruvmejsel. 48

49 Uppställning och anslutning Vrid den vänstra transportsäkringen 90 med den bipackade nyckeln och Vrid den högra transportsäkringen 90 och dra ut transportsäkringen. dra ut transportsäkringen. 49

50 Uppställning och anslutning Förslut hålen där transportsäkringarna har suttit. Om hålen inte försluts finns risk för skador. Fäst transportsäkringarna på baksidan av tvättmaskinen. Tänk på att spärrhakarna ska ligga ovanför hållaren. Tillslut hålen med pluggarna. Tvättmaskinen får inte transporteras utan transportsäkringar. Spara transportsäkringarna. De måste sättas tillbaka om tvättmaskinen ska transporteras (till exempel vid flytt). Montera transportsäkringen Montering av transportsäkringen sker i omvänd följd. 50

51 Uppställning och anslutning Rikta tvättmaskinen Tvättmaskinen måste stå lodrätt och jämnt på alla fyra fötter för att fungera optimalt. Om tvättmaskinen inte står lodrätt ökar vatten- och energiförbrukningen. Dessutom kan maskinen börja vandra. Justera maskinfötterna Tvättmaskinen riktas genom justering med skruvfötterna. Vid leverans är alla fötter iskruvade. Använd vattenpass för att kontrollera att tvättmaskinen står lodrätt. Håll fast foten 1 med en lämplig tång. Skruva fast låsmuttern 2 mot höljet med nyckeln. Alla fyra låsmuttrar måste vara hårt åtdragna. Kontrollera också att de fötter som inte skruvades ut sitter fast. Annars kan tvättmaskinen börja vandra. Lossa låsmuttern 2 genom att vrida den medurs med den bipackade nyckeln. Skruva ut låsmuttern 2 tillsammans med foten 1. 51
