1 Bruksanvisning Kondenstorktumlare T 7944 C Bruksanvisningen ska ovillkorligen sv-se läsas innan torktumlaren installeras och tas i bruk. Det är viktigt för att undvika olyckor och skador på torktumlaren. M.-Nr

2 Bidra till att skona miljön Transportförpackning Emballaget skyddar torktumlaren mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta transportförpackningen för återvinning. Hantering av uttjänad torktumlare Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade maskinen i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Spara energi Så här undviker du onödigt lång torktid och ökad energiförbrukning: Låt tvätten centrifugeras i tvättmaskinen med maximalt centrifugeringsvarvtal. Du sparar cirka 30 % energi och tid vid torkning om tvätten centrifugeras med v/min istället för med 800 v/min. Använd maximal tvättmängd för respektive torkprogram. Energiförbrukningen blir då gynnsammast i förhållande till den totala tvättmängden. Se till att ventilationen i rummet där torktumlaren står är tillräcklig under torkning. Rengör luddfiltren efter varje torkomgång. Kontrollera värmeväxlaren då och då och rengör den vid behov. Se till att den uttjänade torktumlaren förvaras barnsäkert tills den lämnas in för omhändertagande. 2

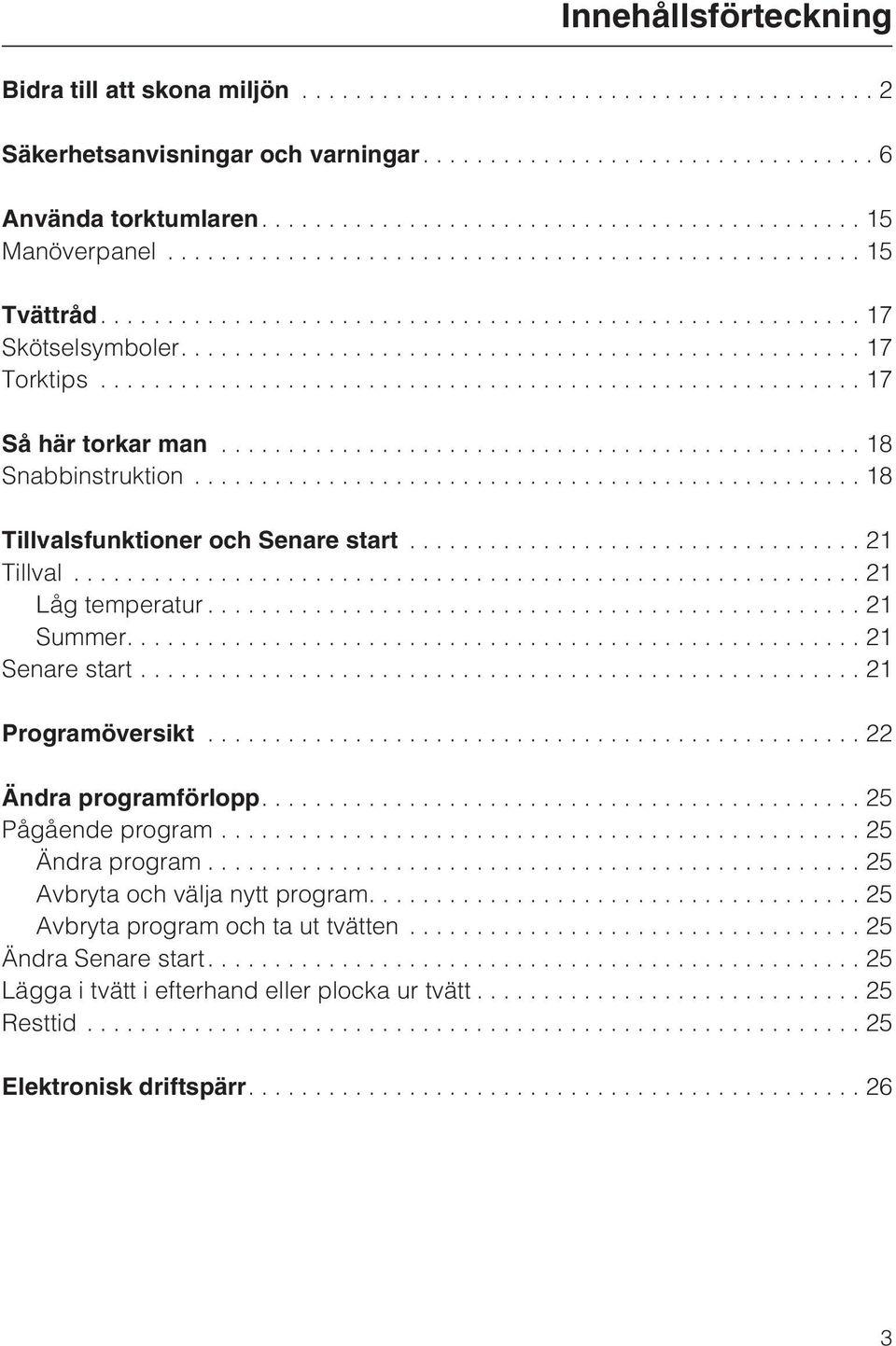

3 Innehållsförteckning Bidra till att skona miljön...2 Säkerhetsanvisningar och varningar....6 Använda torktumlaren Manöverpanel...15 Tvättråd Skötselsymboler Torktips...17 Så här torkar man...18 Snabbinstruktion...18 Tillvalsfunktioner och Senare start...21 Tillval...21 Låg temperatur...21 Summer Senare start...21 Programöversikt...22 Ändra programförlopp Pågående program...25 Ändra program...25 Avbryta och välja nytt program Avbryta program och ta ut tvätten...25 Ändra Senare start Lägga i tvätt i efterhand eller plocka ur tvätt...25 Resttid...25 Elektronisk driftspärr

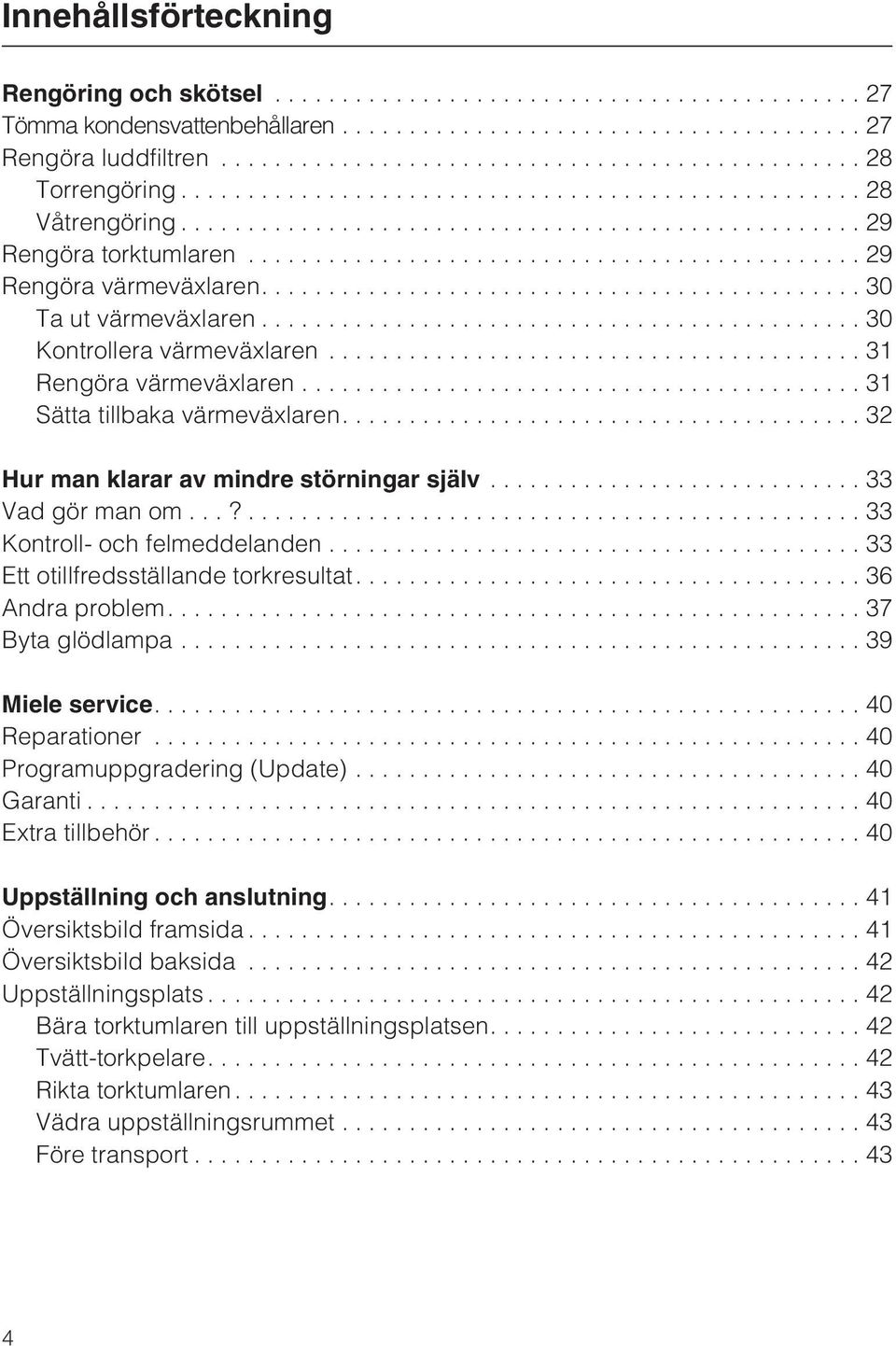

4 Innehållsförteckning Rengöring och skötsel...27 Tömma kondensvattenbehållaren...27 Rengöra luddfiltren...28 Torrengöring...28 Våtrengöring...29 Rengöra torktumlaren...29 Rengöra värmeväxlaren Ta ut värmeväxlaren...30 Kontrollera värmeväxlaren...31 Rengöra värmeväxlaren...31 Sätta tillbaka värmeväxlaren Hur man klarar av mindre störningar själv...33 Vadgörmanom...?...33 Kontroll- och felmeddelanden Ett otillfredsställande torkresultat Andra problem Byta glödlampa...39 Miele service Reparationer...40 Programuppgradering (Update) Garanti...40 Extra tillbehör...40 Uppställning och anslutning Översiktsbild framsida...41 Översiktsbild baksida...42 Uppställningsplats...42 Bära torktumlaren till uppställningsplatsen Tvätt-torkpelare Rikta torktumlaren...43 Vädra uppställningsrummet...43 Före transport

5 Innehållsförteckning Avleda kondensvatten externt...44 Dra avloppsslangen...44 Hänga upp avloppsslangen (i handfatet/golvbrunnen) Särskilda anslutningsvillkor som kräver en backventil...45 Elanslutning...47 Förbrukningsdata...48 Tekniska data...49 Programmeringsfunktioner Ändra restfuktigheten i programmet Bomull...50 Ändra restfuktigheten i programmet Strykfri tvätt...51 Ställa in skrynkelskydd...52 Ställa in summerns ljudstyrka...53 Ändra restfuktigheten i programmet Automatic plus Ställa in förlängning av avkylningstid...55 Ställa in standby...56 Ställa in memoryfunktion...58 Ändra funktionen för felindikering av luftkanaler...59 Ställa in kvitteringssignal...60 Ändra inställningen för ledvärde...61 Lägga till fler torrhetsgrader

6 Säkerhetsanvisningar och varningar Läs ovillkorligen denna bruksanvisning. Denna torktumlare uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan leda till personskador och skador på föremål. Läs bruksanvisningen noga innan du tar torktumlaren i bruk. Den innehåller viktig information om säkerhet, användning och skötsel. Genom att läsa bruksanvisningen skyddar du dig och förhindrar att det uppstår skador på torktumlaren. Spara bruksanvisningen och överlämna den vid ägarbyte. Användningsområde Denna torktumlare är avsedd att användas i hushåll eller i hushållsliknande miljöer. Torktumlaren är inte avsedd att användas utomhus. Använd torktumlaren uteslutande under hushållsmässiga förhållanden och endast för att torktumla kläder tvättade i vatten vilka enligt skötseletiketten tål att torkas i torktumlare. All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig användning. 6

7 Säkerhetsanvisningar och varningar Personer, särskilt barn som inte kan använda torktumlaren på ett säkert sätt, får endast använda den under uppsikt av en ansvarig person. Om det finns barn i hemmet Barn under åtta år bör hållas borta från torktumlaren. De får endast använda den under uppsikt. Barn från åtta år och uppåt får endast använda, rengöra och underhålla torktumlaren utan uppsikt om de vet hur man på ett säkert sätt använder, rengör och underhåller den. Barn måste kunna förstå riskerna med att använda torktumlaren på ett felaktigt sätt om de ska använda den. Håll uppsikt över barn som är i närheten av torktumlaren. Låt aldrig barn leka med torktumlaren. 7

8 Säkerhetsanvisningar och varningar Teknisk säkerhet Kontrollera att torktumlaren inte har några synliga yttre skador innan du installerar den. En skadad torktumlare får inte installeras eller tas i drift. Jämför uppgifterna om anslutning på torktumlarens typskylt (säkring, spänning och frekvens) med dem som gäller för elnätet på uppställningsplatsen innan du ansluter den. Rådfråga i tveksamma fall en fackman. Torktumlarens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning uppfylls. Låt en fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln. Använd av säkerhetsskäl inte förlängningskabel (den kan orsaka överhettning och därmed brandfara). Om nätanslutningskabeln är skadad måste den bytas ut av Miele service eller en av Miele auktoriserad serviceverkstad för att undvika fara för användaren. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar. Reparationer får endast utföras av Miele eller av Miele auktoriserad serviceverkstad, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på torktumlaren vid senare tillfälle. 8

9 Säkerhetsanvisningar och varningar Defekta delar får endast bytas ut mot Mieles originalreservdelar. Endast om Mieles originalreservdelar används garanteras att torktumlaren helt och hållet uppfyller de säkerhetskrav som vi ställer på våra produkter. Vid eventuellt fel på torktumlaren eller vid rengöring och skötsel är den spänningsfri endast om ett av följande kriterier uppfylls: Att stickproppen är utdragen. Att huvudströmmen är avstängd. Att säkringen är urskruvad eller frånslagen. Torktumlaren får inte användas på uppställningsplatser som inte är fasta (till exempel båtar). Gör inga ändringar på torktumlaren som inte uttryckligen har godkänts av Miele. 9

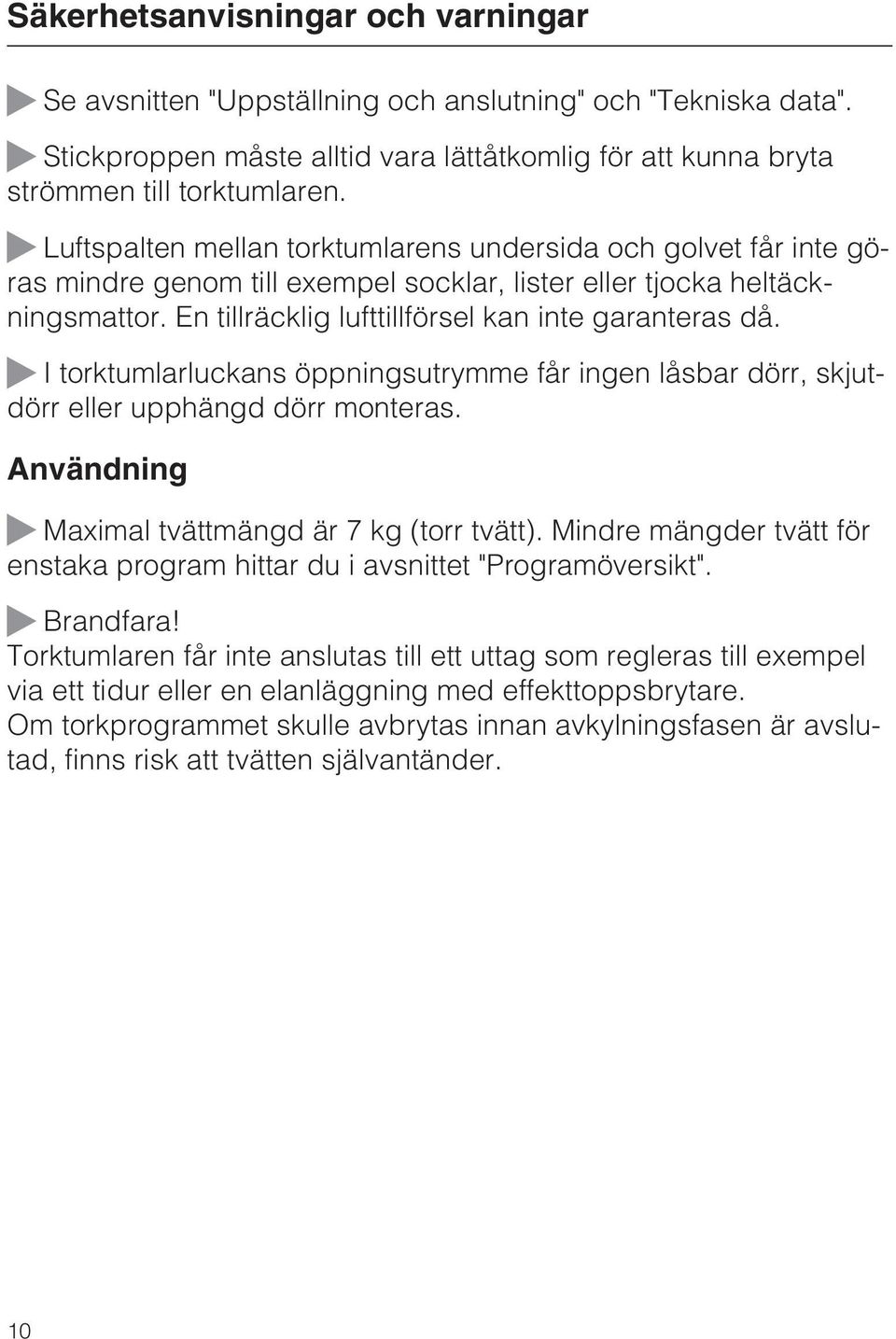

10 Säkerhetsanvisningar och varningar Se avsnitten "Uppställning och anslutning" och "Tekniska data". Stickproppen måste alltid vara lättåtkomlig för att kunna bryta strömmen till torktumlaren. Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckningsmattor. En tillräcklig lufttillförsel kan inte garanteras då. I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr monteras. Användning Maximal tvättmängd är 7 kg (torr tvätt). Mindre mängder tvätt för enstaka program hittar du i avsnittet "Programöversikt". Brandfara! Torktumlaren får inte anslutas till ett uttag som regleras till exempel via ett tidur eller en elanläggning med effekttoppsbrytare. Om torkprogrammet skulle avbrytas innan avkylningsfasen är avslutad, finns risk att tvätten självantänder. 10

11 Säkerhetsanvisningar och varningar På grund av brandrisken är det inte tillåtet att torktumla textilier som inte har tvättats. inte är tillräckligt rena och har kvar rester av olja, fett eller annan smuts (till exempel kökstextilier, textilier som används för kosmetik med rester av oljor, fett och krämer). Textilier som inte är tillräckligt rena riskerar att självantända. Det kan till och med ske efter avslutad torktumling och utanför torktumlaren. innehåller brandfarliga rengöringsmedel eller rester av aceton, alkohol, bensin, petroleum, fotogen, fläckborttagningsmedel, terpentin, vax, vaxborttagningsmedel eller kemikalier (kan till exempel förekomma i moppar, kärl och skurtrasor). innehåller rester av läggningsvätska, hårspray, nagellacksborttagningsmedel eller liknande. Tvätta därför sådana starkt nedsmutsade textilier särskilt grundligt: Använd extra mycket tvättmedel och tvätta på en hög temperatur. Tvätta textilierna flera gånger om de inte blir riktigt rena. Ta ut alla föremål ur fickor (som exempelvis tändare och tändstickor). Obs! Stäng aldrig av torktumlaren innan torkprogrammet är avslutat. Du får endast göra detta om du tar ut alla textilier direkt och placerar dem så att värmen kan avges. Sköljmedel och liknande produkter ska användas enligt anvisningen på förpackningen. 11

12 Säkerhetsanvisningar och varningar På grund av brandrisken är det inte tillåtet att torka textilier eller produkter som har tvättats med industriella kemikalier (till exempel i kemtvätt) till största delen innehåller skumgummi, gummi eller gummiliknande material. Exempelvis produkter av latexskumgummi, duschmössor, vattentäta textilier, gummerade artiklar och kläder samt kuddar med skumgummifyllning. har fyllning och är skadade (till exempel kuddar eller jackor). Fyllning som läcker ut kan orsaka brand. Efter uppvärmningen följer i många program en avkylning för att säkerställa att textilierna håller en temperatur som inte skadar dem (till exempel för att förhindra att de självantänder). Först efter avkylningsfasen är programmet avslutat. Ta alltid ut all tvätt direkt efter programslut. Stå, sitt eller luta dig inte mot luckan. Torktumlaren kan välta. Stäng luckan efter varje torkomgång. På så vis undviker du att barn försöker klättra in i torktumlaren eller gömma föremål i den smådjur tar sig in i torktumlaren. 12

13 Säkerhetsanvisningar och varningar Torktumlaren får inte användas utan luddfilter eller med trasiga luddfilter. Luddfiltren måste rengöras regelbundet. Torktumlaren får inte användas utan värmeväxlare. Luddfiltren måste torkas efter rengöring med vatten. Det kan uppstå funktionsstörningar om våta luddfilter används! Placera inte torktumlaren i rum där det är risk för frost. Temperaturer kring fryspunkten påverkar torktumlarens funktion. Fryst kondensvatten i pumpen och i avloppsslangen kan leda till skador. Den tillåtna temperaturen i rummet där torktumlaren står ska ligga mellan +2 och +35 C. Om kondensvattnet leds ut externt, se till att avloppsslangen sitter fast och inte glider iväg om den hängs upp i ett handfat eller i en tvättho. Annars kan slangen glida iväg och kondensvattnet som rinner ut kan orsaka skador. Kondensvatten är inget dricksvatten. Att dricka kondensvatten kan innebära hälsofara för såväl människor som djur. Håll alltid rummet där torktumlaren står fritt från damm och ludd. Smutspartiklar som hamnar i kalluften och sugs in kan med tiden blockera värmeväxlaren. Spola inte av torktumlaren med vatten. 13

14 Säkerhetsanvisningar och varningar Tillbehör Endast tillbehör som uttryckligen har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar. Torktumlare och tvättmaskin kan monteras ihop till en tvätt-torkpelare. För att göra detta behövs en monteringssats från Miele för tvätt-torkpelare. Denna finns att köpa som extra tillbehör. Tänk på att köpa rätt monteringssats så att den passar din tvättmaskin och torktumlare. Se till att du köper en passande sockel till din torktumlare. Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. 14

15 Använda torktumlaren Manöverpanel Kontrollampa Perfect Dry För alla torrhetsgradsprogram. Se nästa sida. Display Se nästa sida. Knapp Senare start Den här knappen har dubbel funktion: - För att välja Senare start. - För att välja programtid för Varmluft och Kalluft. Knapp Summer Programslut meddelas med en akustisk signal. Kontroll-/felmeddelande Se avsnitten "Hur man klarar av mindre störningar själv" och "Miele service". Knapp Start/Stop Med denna knapp startar du eller avbryter ett program. Kontrollampan blinkar vid programval och lyser efter programstart. Knapp Låg temperatur Ömtåliga textilier torkas med lägre temperatur. Knapp för torrhetsgrader Kontrollamporna visar vald torrhetsgrad. Programväljare Kontrollampor visar valt program. Knapp Lucka Oberoende av strömförsörjningen kan du öppna luckan med denna knapp. Knapp Till/Från För till- och frånkoppling av torktumlaren. 15

16 Använda torktumlaren I displayen visas följande programtid programavsnitten Torkning Kalluft Programslut kontroll- och felmeddelanden. Dessutom kan följande funktioner väljas med displayen programtid för Varmluft och Kalluft Senare start Du kan senarelägga starten av ett program. När tiden fram till programstart har räknats ner startar programmet automatiskt. programmeringsfunktionerna Med programmeringsfunktionerna kan du anpassa torktumlarens elektronik till olika krav. Mer information finns i avsnittet med samma namn i slutet av denna bruksanvisning. Kontrollampan Perfect Dry PerfectDry-systemet mäter i torrhetsgradsprogrammen restfuktigheten i tvätten och bidrar på så sätt till ett exakt torkresultat. Efter programstart beräknar elektroniken programtiden (resttidsprognos). Under denna tid blinkar kontrollampan- Perfect Dry. Efter en liten stund visas programtiden och kontrollampan slocknar. När den inställda torrhetsgraden har uppnåtts lyser kontrollampan Perfect Dry fram till programslut. Kontrollampan Perfect Dry är släckt under följande tidsstyrda program: Finish ylle, Kalluft, Varmluft och Skrynkelreducering. Anvisning för programtid/resttidsprognos I displayen visas den beräknade programtiden (resttidsprognosen). På grund av dessa faktorer kan resttidsprognosen variera: restfuktighet efter centrifugeringen, textilsort, tvättmängd, rumstemperatur och/eller spänningsvariationer i elnätet. Därför anpassar sig elektroniken kontinuerligt till varje torkomgång för att resttidsprognosen ska bli så exakt som möjligt. Resttidsprognosen kontrolleras hela tiden under torkningen vilket kan leda till att tiden ändras. En del program kan avslutas tidigare än beräknat, till exempel med tunna textilier, liten tvättmängd eller om en torkomgång precis har genomförts. 16

17 Tvättråd Skötselsymboler Torkning Normal/lhögre temperatur Reducerad temperatur: Låg temperatur (för ömtåliga textilier) Inte lämplig att torka i torktumlare. Strykning och mangling Mycket varm Varm Varm Ej strykning/mangling Torktips Följ alltid anvisningarna om maximal tvättmängd i avsnittet "Programöversikt". Om trumman är överfylld sliter det på kläderna, torkresultatet försämras och tvätten blir skrynklig. Torka inte textilier som droppar vatten! Centrifugera tvätten i minst 30 sekunder. Öppna blixtlåsen på jackor så att de torkar jämnt. Blandade textilier av bomull, kulörtvätt och strykfri tvätt kan du torka i programmet Automatic plus. Ylle och ylleblandningar tenderar att ludda ihop sig och krympa. Sådana textilier bör endast torkas i programmet Finish ylle. Innermaterialet i dunfyllda textilier tenderar att krympa beroende på kvalitet. Sådana textilier bör endast torkas i programmet Skrynkelreducering. Rena linnetextilier bör endast torkas i torktumlare om det anges på skötseletiketten att det är möjligt. Linne kan ruggas i torktumlaren. Trikåplagg (till exempel T-shirtar och underkläder) krymper ofta i första tvätten beroende på kvalitet. Därför ska trikåplagg inte övertorkas för att undvika ytterligare krympning. Köp trikåplagg eventuellt en eller två storlekar större än normalt. Risken för att strykfri tvätt blir skrynklig ökar ju mer tvätt som är i torktumlaren. Detta gäller speciellt för särskilt känsliga material (exempelvis skjortor och blusar). I tveksamma falla minskar du tvättmängden. Du kan torka stärktvätt i torktumlare. Du ska dock tillsätta dubbel mängd stärkmedel för att få rätt appretureffekt. Tvätta nya färgade textilier separat innan du torkar dem i torktumlare första gången. Torka inte dessa tillsammans med ljusa textilier eftersom de kan färga av sig (även på plastdetaljer i torktumlaren). Dessutom kan färgat ludd fastna på textilier. 17

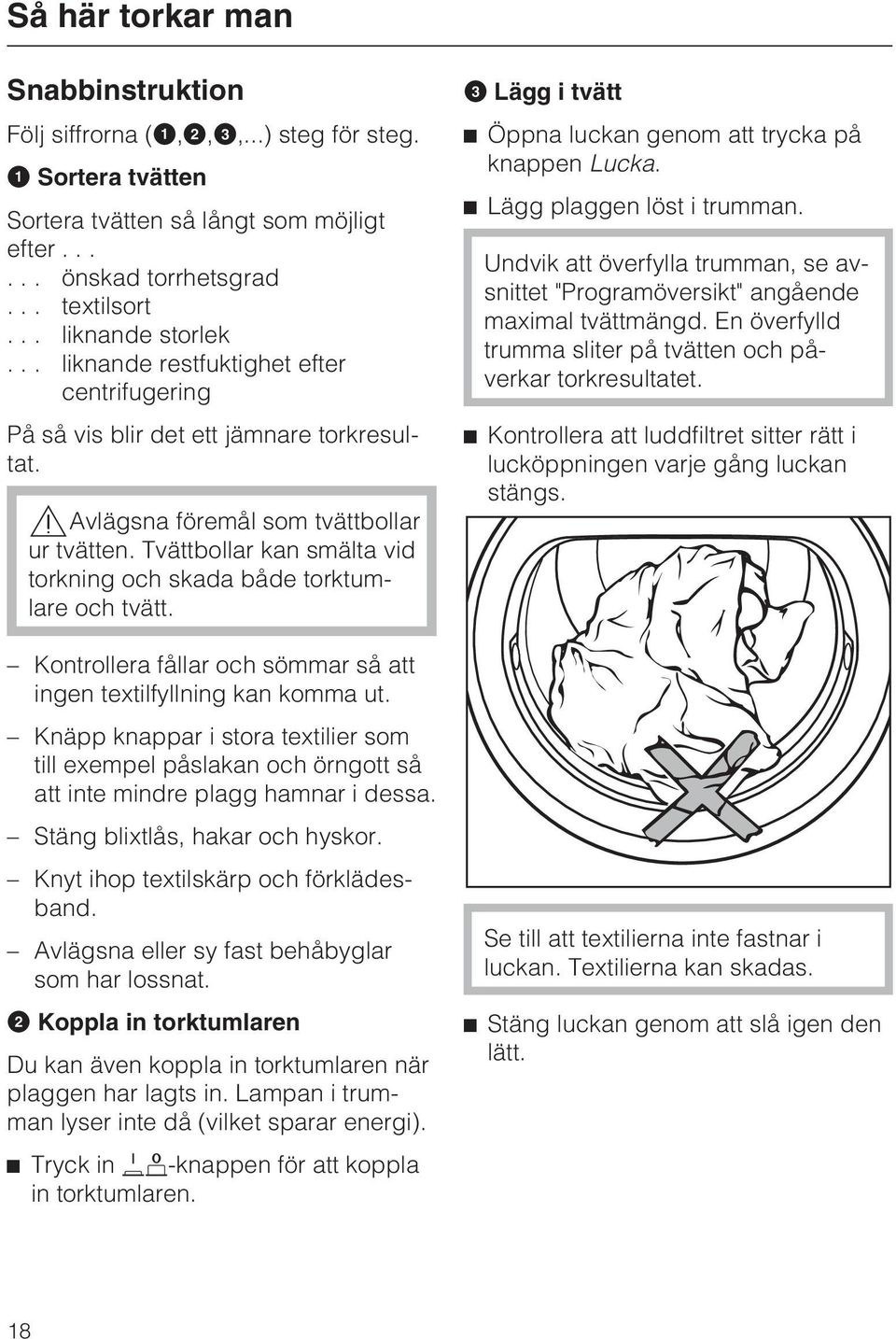

18 Så här torkar man Snabbinstruktion Följ siffrorna (,,,...) steg för steg. Sortera tvätten Sortera tvätten så långt som möjligt efter önskad torrhetsgrad... textilsort... liknande storlek... liknande restfuktighet efter centrifugering På så vis blir det ett jämnare torkresultat. Avlägsna föremål som tvättbollar ur tvätten. Tvättbollar kan smälta vid torkning och skada både torktumlare och tvätt. Kontrollera fållar och sömmar så att ingen textilfyllning kan komma ut. Knäpp knappar i stora textilier som till exempel påslakan och örngott så att inte mindre plagg hamnar i dessa. Stäng blixtlås, hakar och hyskor. Knyt ihop textilskärp och förklädesband. Avlägsna eller sy fast behåbyglar som har lossnat. Koppla in torktumlaren Du kan även koppla in torktumlaren när plaggen har lagts in. Lampan i trumman lyser inte då (vilket sparar energi). Tryck in -knappen för att koppla in torktumlaren. Lägg i tvätt Öppna luckan genom att trycka på knappen Lucka. Lägg plaggen löst i trumman. Undvik att överfylla trumman, se avsnittet "Programöversikt" angående maximal tvättmängd. En överfylld trumma sliter på tvätten och påverkar torkresultatet. Kontrollera att luddfiltret sitter rätt i lucköppningen varje gång luckan stängs. Se till att textilierna inte fastnar i luckan. Textilierna kan skadas. Stäng luckan genom att slå igen den lätt. 18

19 Så här torkar man Välj program Tips: Till vissa program kan du lägga till torrhetsgrad (se avsnitt "Programmeringsfunktioner"). Finish ylle, Bomull och Skrynkelreducering programmet går inte att ändra. Välj önskat program. Kontrollampan för det valda programmet lyser. Dessutom kan kontrollampor för torrhetsnivå eller tillvalsfunktioner lysa och tider visas. Torrhetsgradsprogram Bomull, Strykfri tvätt, Syntet, Automatic plus och Jeans Tryck på knappen tills motsvarande kontrollampa lyser. För programmen Bomull och Express kan du välja fyra torrhetsgrader. För övriga program är urvalet begränsat eller går inte att ändra. Välja programtid för Varmluft och Kalluft Kontrollampan för knappen Senare start blinkar när du väljer detta. Tryck på knappen Senare start tills den önskade tiden visas i displayen. Du kan välja för Kalluft 20 minuter till i:00 timme. för Varmluft i5 minuter till 2:00 timmar. Tillvalsfunktioner och Senare start Med en knapptryckning kan du välja: Låg temperatur, Summer och/eller Senare start (se avsnittet "Tillvalsfunktioner och Senare start"). Skrynkelskydd (se nästa sida) är alltid inkopplat. Men Senare start i kombination med Varmluft eller Kalluft är inte möjligt. 19

20 Så här torkar man Starta programmet När du väljer program blinkar knappen Start/Stop. Blinkandet visar att ett program kan startas. Tryck på knappen Start/Stop. Start/Stop-knappen lyser. I displayen tänds Torkning. Kontrollampan Perfect Dry* blinkar. Den slocknar efter ungefär 1 minut och den beräknade programtiden visas i displayen. Obs! Programtiden är en uppskattad beräknad tid och kan därför variera. Före programslut Kontrollampan Perfect Dry* lyser. Efter uppvärmningen följer avkylningen (Kalluft tänds). Först efter det är programmet avslutat. Ingen avkylning finns i programmet Finish Ylle. * Endast för torrhetsgradsprogrammen (förutom Skrynkelreducering). Programslut - ta ut tvätten I displayen visas 0 och Programslut vid avslutat program. Summern ljuder i intervaller (om den är inkopplad). Efter avslutat program roterar trumman i intervaller under pågående skrynkelskydd i 2 timmar om tvätten inte tas ut direkt. Detta minskar uppkomsten av skrynklor. Inget skrynkelskydd finns i programmet Finish Ylle. Tryck på knappen Lucka. Öppna luckan. Ta ut tvätten. Se till att inga textilier och/eller plagg ligger kvar i trumman! Tvätt som ligger kvar kan skadas vid ännu en torkomgång. När torktumlaren är inkopplad och luckan står öppen släcks belysningen i trumman efter några minuter (för att spara energi). Tryck på knappen för att koppla från torktumlaren. Rengör luddfiltren. Stäng luckan. Töm kondensvattenbehållaren (om inte kondensvattnet leds ut externt). Värmeväxlaren ska kontrolleras med jämna mellanrum och rengöras vid behov (se avsnittet "Rengöring och skötsel"). 20

21 Tillvalsfunktioner och Senare start Tillval Låg temperatur Ömtåliga textilier (med tvättsymbolen, exempelvis av akryl) torkas med lägre temperatur och under längre tid. I vissa program är Låg temperatur alltid inkopplat (går inte att välja bort). Summer Vid programslut ljuder en akustisk signal (i max 1 timme i intervaller). En varningssignal vid felmeddelanden ljuder också vid frånkopplad summer. Senare start Med den här funktionen kan du välja en senare starttid som kan skjutas upp från 30 minuter upp till 24 timmar. Välj ett program. Tryck på knappen Senare start tills den önskade tiden visas i displayen. Kontrollampan Senare start blinkar. Valet sker i steg om 30 minuter upp till 10^, därefter i steg om timme. Om Senare start hålls intryckt räknas tiden upp till 24^. Starta Tryck på Start/Stop. Kontrollampan Senare start lyser. Över 10^ räknas fördröjningen av starten ner i steg om en timme, därefter räknas den ner i steg om en minut. Trumman roterar kort varje timme (reducering av skrynklor). Radera/ändra Senare start Tryck på Start/Stop för att radera Senare start. Tryck på knappen Senare start tills den önskade tiden visas i displayen. Tryck på Start/Stop för att starta Senare start på nytt. Lägga i tvätt i efterhand Så länge tiden räknas ner är det möjligt att lägga i tvätt. Stäng av torktumlaren. Om du öppnar luckan utan att först stänga av torktumlaren raderas Senare start. Öppna luckan och lägg i tvätten. Stäng luckan och koppla in torktumlaren. 21

22 Programöversikt Bomull ** maximalt 7 kg* Textilier Normalt blöt bomullstvätt som beskrivs närmare under Bomull skåptorrt. Obs! Det torkas endast på Skåptorrt. Programmet Bomull är ur energisynpunkt mest effektivt för att torka normalt blöt bomullstvätt. Bomull maximalt 7 kg* Extratorrt och Skåptorrt Textilier En- och flerlagriga textilier av bomull. Till exempel handdukar och badrockar av frotté, T-tröjor, underkläder, sängkläder av flanell och babykläder. Obs! Välj Extratorrt för olika tjocka textilier med flera lager och för tjocka textilier. Torka inte trikåplagg (till exempel T-shirtar, underkläder och babykläder) med Extratorrt - de kan krympa. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen. Stryktorrt och Varmmangeltorrt Textilier Textilier av bomull eller linne. Till exempel dukar, sängkläder och stärkt tvätt. Obs! Tvätt som ska manglas bör rullas ihop tills den ska manglas så att den förblir fuktig. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen. Strykfri tvätt maximalt 3,5 kg* Skåptorrt och Stryktorrt Textilier Strykfria textilier av syntet, bomull och blandmaterial. Till exempel tröjor, klänningar, byxor, städrockar och dukar. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen. * Vikt, torr tvätt ** Anvisningar för testinstitut: Testprogram enligt förordning 392/2012/EU för energimärkning enligt EN

23 Programöversikt Syntet maximalt 2,5 kg* Skåptorrt och Stryktorrt Textilier Ömtåliga textilier av syntetiska material, blandmaterial, konstsiden eller strykfri bomull, till exempel skjortor, blusar, behåar, trosor och plagg med applikationer. Låg temperatur Kan ej väljas bort. Finish ylle maximalt 2 kg* Textilier Ylletextilier. Textilier av ylleblandningar. Obs! Ylletextilier luckras och "fluffas" upp under en kort tid men torkas inte färdigt. Ta ut textilierna direkt efter avslutat program och låt dem lufttorka. Låg temperatur Kan ej väljas bort. Automatic plus maximalt 5 kg* Skåptorrt och Stryktorrt Textilier Blandade textilier för programmen Bomull och Strykfri tvätt. Jeans maximalt 3 kg* Skåptorrt och Stryktorrt Textilier Jeans som byxor, jackor, kjolar eller skjortor. Låg temperatur Välj Låg temperatur för ömtåliga textilier med skötselsymbolen. * Vikt, torr tvätt 23

24 Programöversikt Kalluft Textilier Varmluft Textilier Obs! Tips Låg temperatur Alla typer av textilier som ska vädras. maximalt 7 kg* maximalt 7 kg* Eftertorkning av flerlagriga textilier som torkar ojämnt på grund av sin beskaffenhet, som till exempel jackor, kuddar och textilier med mycket volym. Torkning av enskilda plagg/textilier, som till exempel badlakan, badkläder och disktrasor. Välj inte den längsta torktiden till en början. Testa dig fram för att se vilken tid som lämpar sig bäst. Använd Varmluft för att få bort eller reducera dålig lukt från rena bomullskläder (torktid 1/2 1 timme). Uppfräschningseffekten förstärks om du fuktar textilierna något. För plagg av syntet eller med detaljer av syntet fungerar inte reduceringen av lukt lika bra som för bomullstextilier. Välj Låg temperatur för ömtåliga textilier med skötselsymbolen. Skrynkelreducering maximalt 1 kg* Textilier Bomulls- eller linnetextilier. Strykfria textilier av bomull, blandmaterial och syntet, till exempel bomullsbyxor, anoraker och skjortor. Obs! Lämpligt för torr och fuktig tvätt. Program för reducering av skrynklor efter föregående centrifugering i tvättmaskin. Ta ut textilierna direkt efter programslut för att lättare kunna stryka dem. Låg temperatur Kan ej väljas bort. * Vikt, torr tvätt 24

25 Ändra programförlopp Pågående program Ändra program Det är inte möjligt att ändra ett pågående program (skydd mot oavsiktliga ändringar). För att välja ett annat program måste du först avbryta det redan startade programmet. Avbryta och välja nytt program Tryck på Start/Stop. Textilierna kyls av ytterligare en stund om en viss torktid och torktemperatur har uppnåtts. Om du trycker på knappen Start/Stop igen under avkylningen visas Programslut. Tryck på knappen Lucka. Stäng luckan. Välj och starta ett nytt program direkt. Ändra Senare start Se avsnittet "Senare start". Lägga i tvätt i efterhand eller plocka ur tvätt Tryck på knappen Lucka. Öppna luckan. Risk för brännskada: Ta inte på trummans baksida när textilierna läggs i/tas ut! Det uppstår höga temperaturer i trumman. Lägg i tvätt eller ta ut en del av tvätten. Stäng luckan. Tryck på Start/Stop. Resttid Ändringar i programtiden kan leda till tiden i displayen ändras. Avbryta program och ta ut tvätten Se avsnittet "Lägga i tvätt i efterhand eller plocka ur tvätt". Stäng av torktumlaren när du har stängt luckan. 25

26 Elektronisk driftspärr Driftspärren förhindrar oönskad användning av torktumlaren. Du kan aktivera driftspärren när du vill. Den elektroniska driftspärren spärrar torktumlarens elektronik. Torktumlaren kan kopplas in men det går inte att starta något program. Om man försöker starta ett program så blinkar kontrollampan för Låg temperatur och en nyckelsymbol 0- visas i displayen. Luckan kan öppnas när som helst. Den spärras inte. Aktivera driftspärren Gör så här Torktumlaren måste vara avstängd. Luckan ska vara stängd. Tryck in knappen Låg temperatur och håll den intryckt till och med steg. Tryck på knappen. Kontrollampan för programmet Automatic plus lyser. Vrid programväljaren långsamt och steg för steg medsols genom tre positioner. De tre kontrollamporna för programmen måste lysa efter varandra. Vrid programväljaren långsamt och steg för steg motsols genom sex positioner. De sex kontrollamporna för programmen måste lysa efter varandra. Kontrollampan för knappen Låg temperatur blinkar och en nyckelsymbol 0- visas i displayen. Släpp knappen Låg temperatur. Driftspärren är aktiverad. Du kan stänga av torktumlaren. Avaktivera driftspärren Gör så här Torktumlaren måste vara avstängd. Luckan ska vara stängd. Gå till väga på samma sätt som beskrivs under "Aktivera driftspärren". Utför stegen till. Vid steg blinkar inte längre kontrollampan för knappen Låg temperatur och nyckelsymbolen 0- släcks. Driftspärren är avaktiverad. 26

27 Rengöring och skötsel Tömma kondensvattenbehållaren Kondensvattnet som bildas vid torkningen samlas upp i kondensvattenbehållaren. Töm kondensvattenbehållaren efter varje torkomgång! Om kondensvattenbehållaren är full lyser kontrollampan för meddelandet Töm behållaren. Meddelandet försvinner genom att du öppnar och stänger luckan. Stäng luckan ordentligt. Annars kan luckan och handtaget skadas när kondensvattenbehållaren dras ut. Töm behållaren. Skjut in behållaren i torktumlaren. Kondensvattnet får inte användas som dricksvatten! Det kan medföra hälsofara för både människor och djur. Kondensvattnet kan används till exempel till ångstrykjärn eller luftfuktare. Men för detta bör kondensvattnet först hällas genom ett fint filter eller ett kaffefilter. Fint ludd i vattnet som kan ställa till skador filtreras på så vis bort. Dra ut kondensvattenbehållaren. Bär kondensvattenbehållaren vågrätt så att vattnet inte rinner ut. Håll både i handtaget och i den bakre änden av behållaren. 27

28 Rengöring och skötsel Rengöra luddfiltren Luddfiltren i luckan och i lucköppningen samlar upp ludd. Rengör dessa efter varje torkomgång*. Torrengöring Tips: Det är möjligt att dammsuga upp ludd. Ta bort luddet ur håligheten i luckan med en borste (extra tillbehör) eller med dammsugaren. Rengör tätningen (2) runt lucköppningen med en fuktig trasa. Sätt in det rengjorda luddfiltret rätt och skjut in det i luckan tills det sitter fast. Dra ut luddfiltret (1) ur luckan. Dra eller dammsug bort luddet från de båda luddfiltren i lucköppningen. Stäng luckan. * Kontrollera även luddfiltren när kontrollampan för Rensa luftkanaler lyser. Dra eller dammsug bort luddet från filtret. 28

29 Rengöring och skötsel Våtrengöring Luddfiltren ska endast rengöras med vatten om de är mycket smutsiga eller igensatta. Öppna luckan och dra ut filtret ur filterhållaren. Det är även möjligt att ta bort de båda filtren i luckans öppning: Luddfiltren måste vara torra när de sätts tillbaka. Det kan uppstå funktionsstörningar när våta luddfilter används. Sätt i det stora luddfiltret rätt och skjut in det i lucköppningen tills det sitter fast. Sätt in luddfiltren nerifrån i luckans öppning och tryck fast dem upptill. Spärra båda vreden (tills du känner att de sitter fast). Rengöra torktumlaren Bryt strömmen till torktumlaren. Vrid vredet på vänster och höger luddfilter (tills det knäpper till). Dra ut luddfiltren (håll i vredet) mot mitten. Rengör filtren under rinnande hett vatten. Skaka av vattnet från luddfiltren efter våtrengöringen tills det inte längre syns några vattendroppar. Torka luddfiltren försiktigt men noggrant. Rengör även ventilationsytan under luddfiltren, till exempel med en dammsugare. Rengör endast höljet, manöverpanelen och luckans tätning med en lätt fuktad trasa och milt rengöringsmedel eller såpvatten. Rostfritt stål (till exempel trumman) kan rengöras med ett lämpligt rengöringsmedel för rostfritt stål. Använd inga skurmedel, fönsterputs- eller allrengöringsmedel. Dessa kan skada plastytorna eller andra delar av torktumlaren. Torka av alla delar med en mjuk trasa. 29

30 Rengöring och skötsel Rengöra värmeväxlaren Rester av tvättmedel, hårstrån och fint ludd i torkluften kan tränga genom i luddfiltren och blockera värmeväxlaren. Även smutspartiklar som sugs in med kalluften från uppställningsrummet kan orsaka blockeringar. Kontrollera värmeväxlaren minst två gånger om året och dessutom när kontrollampan för Rensa luftkanaler lyser. Om torktumlaren används ofta ska kontrollen utföras senast efter cirka 100 torkomgångar. Rengör värmeväxlaren vid behov. Ta ut värmeväxlaren Vrid spärrvredet på det inre locket nedåt. Fäll ut det inre locket. Lyft den inre luckan snett uppåt. Öppna den yttre luckan. Lyft luckan snett uppåt och lägg den åt sidan. Vrid spärrvredet på värmeväxlaren uppåt (så att haken på spärrvredet lossas från spåret på botten). 30

31 Rengöring och skötsel Om inget ludd syns: Sätt tillbaka värmeväxlaren (se nästa sida). Om du ser ludd: Rengör värmeväxlaren enligt beskrivningen nedan. Fatta tag i värmeväxlarens greppring och dra ut värmeväxlaren ur facket. Rengöra värmeväxlaren Värmeväxlaren måste hållas i de positioner som visas på de båda följande bilderna när den spolas ren! Kontrollera värmeväxlaren Spola genom värmeväxlaren från långsidan som på bilden ovanför med vattenstrålen. Håll värmeväxlaren mot ljuset. Kontrollera om det finns ludd i den. Pilarna på bilden ovan visar i vilken riktning man ska titta. 31

32 Rengöring och skötsel Sätta tillbaka värmeväxlaren Skjut in värmeväxlaren helt (ända till spärren) i facket. Värmeväxlarens greppring måste vara uppåt och spärrvredet nedåt. Vrid värmeväxlarens spärrvred till vågrätt läge så att spärren tydligt hakar fast i spåret på botten. Kontrollera att gummitätningen är intryckt ordentligt i spåret innan innerlocket sätts fast. Spola även genom värmeväxlaren framifrån. Kontrollera värmeväxlaren på nytt för att se om det finns kvar eventuell smuts (se avsnittet "Kontrollera värmeväxlaren"). Spola av den så många gånger som behövs. Se även till att värmeväxlarens gummitätning är ren. Gummitätningen får inte avlägsnas eller ha några veck eller sprickor! Kontrollera och gör rent värmeväxlarens fack Kontrollera värmeväxlarens fack på insidan av torktumlaren efter eventuellt synligt ludd. Avlägsna ludd med en fuktig trasa endast från de ytor du kan nå för hand. Sätt tillbaka innerlocket med spärren pekandes nedåt. Vinkla locket något och tryck det lätt mot den nedre kanten. Tryck sedan fast locket upptill och lås fast det med spärren. Spärren måste stå horisontellt i låst läge. Sätt fast den yttre luckan nedtill och tryck fast den genom att trycka till på den övre kanten. Endast om värmeväxlaren och locket är låsta och rätt isatta säkerställs ett tätt kondenssystem. 32

33 Vadgörmanom...? Hur man klarar av mindre störningar själv De flesta störningar kan du åtgärda själv. Nedanstående tabell är till hjälp för att hitta och åtgärda orsaker till en störning. OBS! Reparationer av elektriska apparater får endast utföras av en fackman. Ej fackmässigt utförda reparationer kan innebära allvarlig fara för användaren. Kontroll- och felmeddelanden Problem Orsak Åtgärd Programavbrott. 0 visas i displayen. Summern ljuder. Kontrollampan för Låg temperatur blinkar när torktumlaren kopplas in och nyckelsymbolen o- visas i displayen. Programavbrott. I displayen blinkar Kalluft eller Programslut. Summern ljuder. Vid programslut blinkar en liggande stapel: œ...c~...cœ... Det är inget fel. Elektroniken känner av att det inte finns någon tvätt i trumman och avbryter därför programmet. Torkning av enstaka eller redan torra plagg kan också leda till programavbrott. Driftspärren är aktiverad. Orsaken kan inte konstateras direkt. Programmet är avslutat men tvätten kyls ner ytterligare. Enstaka plagg bör i fortsättningen torkas med varmluftsprogrammet. Radera kontrollmeddelandet: Öppna och stäng luckan. För att kunna använda torktumlaren måste du avaktivera driftspärren (se avsnittet "Elektronisk driftspärr"). Stäng av torktumlaren och koppla in den igen. Starta ett program. Om programmet åter avbryts och ett felmeddelande visas föreligger en störning. Kontakta Miele service. Du kan ta ut tvätten och sprida ut den eller låta den fortsätta att kylas av. 33

34 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Kontrollampan för Rensa luftkanaler lyser. Programavbrott. Kontrollampan för Rensa luftkanaler lyser. Summern ljuder. Kontrollampan för Töm behållaren lyser. Summern ljuder. Kontrollampan indikerar att torktumlaren inte arbetar optimalt eller oekonomiskt. Möjliga orsaker: Luddfiltren är igensatta av ludd eller tvättmedelsrester. Möjliga orsaker och åtgärder beskrivs ovan. Kondensvattenbehållaren är full eller så har avloppsslangen ett veck. Vanligtvis räcker det att rengöra luddfiltret. Skulle detta inte vara tillräckligt, kontrollera de möjliga orsaker som beskrivs under "Torkningsförloppet tar för lång tid eller avbryts". Radera kontrollmeddelandet: Öppna och stäng luckan. Kontrollampan för Rensa luftkanaler kan avaktiveras (se avsnittet "Programmeringsfunktioner"). Radera felmeddelandet: Öppna och stäng luckan. Stäng av och koppla in torktumlaren. Starta ett program. Om felmeddelandet visas på nytt, kontakta Miele service. Töm kondensvattnet. Kontrollera avloppsslangen. Radera kontrollmeddelandet: Öppna och stäng luckan. 34

35 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Kontrollampan för Start/Stop blinkar långsamt och displayen är släckt. Vissa program går inte att starta längre. Den aktuella kontrollampan för programmet lyser inte heller längre. Kontrollampan för Start/Stop blinkar/blinkar inte. Torktumlaren är i standby-läge. Det är inget fel utan en funktion som kan ställas in. Orsaken kan inte fastställas direkt. Blinkandet visar att programmet kan startas. Se avsnittet "Programmeringsfunktioner". Stäng av torktumlaren och koppla in den igen. Välj programmet som inte går att starta. Om det inte är möjligt att starta ett program vid ett andra försök föreligger ett fel. Kontakta Miele service. Efter programstart blinkar den inte längre, den lyser. 35

36 Hur man klarar av mindre störningar själv Ett otillfredsställande torkresultat Problem Orsak Åtgärd Tvätten är inte tillräckligt torr. Syntetplagg är laddade med statisk elektricitet efter torkningen. Det har bildats ludd. Tvätten består av textilier i olika material. Syntetiska material tenderar att laddas statiskt. Vid torkning lossnar ludd som huvudsakligen har uppstått genom nötning redan när plaggen användes och även till viss del vid tvättning. Själva torktumlingen däremot innebär väldigt liten påfrestning på textilierna och har därmed ingen nämnvärd inverkan på deras livslängd. Eftertorka med Varmluft. Välj ett lämpligt program vid nästa torkning. Sköljmedel i sista sköljomgången kan minska den statiska laddningen. Ludd fångas upp av luddfiltren och kan lätt avlägsnas (se avsnittet "Rengöring och skötsel"). 36

37 Hur man klarar av mindre störningar själv Andra problem Problem Orsak Åtgärd Torkningsförloppet tar för lång tid eller avbryts. Trots rengjorda luddfilter lyser eventuellt kontrollampan för Rensa luftkanaler. Ventilationen är otillräcklig. Eventuellt är rummet där torktumlaren är installerad för litet. Det gör att rumstemperaturen stiger kraftigt. Ventilationsöppningarna under luckan är igensatta. Luddfiltren är igensatta med ludd eller så var de blöta när de sattes tillbaka efter rengöring. Tvättmedelsrester, hårstrån och fint ludd kan sätta igen värmeväxlaren. Textilierna har inte centrifugerats tillräckligt. Torktumlaren är överfylld. På grund av blixtlås av metall kan tvättens fuktighetsgrad inte kännas av exakt. Kontrollera möjliga orsaker och stäng av och koppla in torktumlaren igen. Öppna en dörr eller ett fönster så att temperaturen i rummet inte stiger för mycket. Avlägsna föremål som blockerar ventilationen. Avlägsna luddet. Luddfiltren måste vara torra. Värmeväxlaren måste kontrolleras och rengöras med jämna mellanrum. Centrifugera i fortsättningen textilierna med ett högre varvtal i tvättmaskinen. Följ anvisningarna för maximal tvättmängd för de olika torkprogrammen. Öppna blixtlåsen i fortsättningen. Om problemet uppträder på nytt, torka textilier med långa blixtlås bara i programmet Varmluft. 37

38 Hur man klarar av mindre störningar själv Problem Orsak Åtgärd Det rinner ut vatten ur torktumlaren efter rengöring av värmeväxlaren. Inget program kan startas. Strömavbrott. Trumbelysningen lyser inte. Värmeväxlarens innerlock och/eller värmeväxlaren är inte ordentligt fastsatta. Det finns ludd i utrymmet där värmeväxlaren sitter. Orsaken kan inte fastställas direkt. Kontrollera att innerlocket och värmeväxlaren sitter fast ordentligt. Kontrollera även gummitätningen. Avlägsna allt synligt ludd ur värmeväxlarens utrymme med en trasa. Är torktumlaren inkopplad? Sitter stickproppen i vägguttaget? Är luckan stängd? Är säkringen hel? När strömmen kommer tillbaka startar det program som hade valts före strömavbrottet automatiskt. Det gäller dock inte om avkylningsfasen hade påbörjats. Belysningen släcks automatiskt (för att spara energi). Stäng av torktumlaren och koppla in den igen. Du kan byta ut en trasig glödlampa. Se nästa sida. 38

39 Hur man klarar av mindre störningar själv Byta glödlampa Bryt strömmen till torktumlaren. Öppna luckan. Upptill i lucköppningen finns ett nerfällbart lampskydd för lampan. Använd inte starkare glödlampa än vad som är angivet på typskylten och lampskyddet. Byt glödlampa. Fäll tillbaka lampskyddet och tryck fast det på vänster och höger sida så att det snäpper fast. Det är viktigt att lampskyddet sitter fast ordentligt. Om det kommer in fukt innanför lampskyddet kan det orsaka kortslutning. Stick in exempelvis en bred spårskruvmejsel under ena kanten på glödlampans lampskydd och tryck lätt. Lampskyddet kan öppnas genom att du vrider handen en aning. Lampskyddet fälls ner. Använd endast Mieles temperaturbeständiga glödlampor som kan köpas hos Mieles återförsäljare eller Mieles reservdelsavdelning. 39

40 Miele service Reparationer Om det uppstår fel som du själv inte kan åtgärda, var god kontakta närmaste återförsäljare eller Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer Se också Mieles hemsida: Service behöver torktumlarens modellbeteckning och tillverkningsnummer. Båda dessa uppgifter framgår av typskylten som du ser när luckan är öppen. Programuppgradering (Update) På torktumlarens manöverpanel finns en kontrollampa med beteckningen PC (= Programme Correction) som är avsedd för uppgradering av torkprogram. Programuppgraderingar kan bli aktuella i framtiden på grund av nya textilier och torkningsförfaranden. Garanti Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser. Extra tillbehör Till denna torktumlare finns det extra tillbehör som kan köpas hos Mieles återförsäljare eller Mieles reservdelsavdelning. 40

41 Uppställning och anslutning Översiktsbild framsida Nätanslutningskabel Manöverpanel Kondensvattenbehållare Lucka Yttre lucka för värmeväxlaren Fyra höjdjusterbara skruvfötter Insugnings- och utblåsningsöppning för värmeväxlarens luftkylning Avloppsslang för kondensvatten (med bågformad hållare) 41

42 Uppställning och anslutning Översiktsbild baksida Uppställningsplats Denna torktumlare kan skjutas in under en arbetsbänk om den är tillräckligt hög. I torktumlarluckans öppningsutrymme får ingen låsbar dörr, skjutdörr eller upphängd dörr installeras. Det är inte möjligt att demontera torktumlarens topplock. För transport finns greppmöjligheter under topplocket (pilar) Insugningsöppning för värmeväxlarens luftkylning Nätanslutningskabel Avloppsslang för kondensvatten Tillbehör för anslutning till ett vattenlås i handfat Bära torktumlaren till uppställningsplatsen På den bakre delen av det utskjutande topplocket finns greppmöjligheter för transport. Använd de främre fötterna och den bakre delen av det utskjutande topplocket vid transport av torktumlaren från förpackningen till uppställningsplatsen. Tvätt-torkpelare Torktumlaren kan installeras som en tvätt-torkpelare tillsammans med en Miele tvättmaskin. För denna installation krävs en byggsats* (WTV). * Extra tillbehör Byggsatsen bör monteras av Miele service eller en av Miele auktoriserad serviceverkstad. 42

43 Uppställning och anslutning Rikta torktumlaren Luftspalten mellan torktumlarens undersida och golvet får inte göras mindre genom till exempel socklar, lister eller tjocka heltäckande mattor. En tillräcklig lufttillförsel garanteras inte då. Vädra uppställningsrummet För att torktumlaren ska fungera felfritt är det viktigt att den står lodrätt. Kalluften som sugs in under torkning blåses ut på framsidan och värmer upp rumsluften. Därför måste du se till att ventilationen är tillräcklig, framför allt i små rum, till exempel genom att öppna fönstret. Annars får man räkna med längre torktider. Före transport Efter varje torkomgång finns det kvar en mindre mängd kondensvatten i pumpen. Detta kondensvatten kan rinna ut när man lutar torktumlaren. Därför rekommenderar vi att man startar varmluftsprogrammet under cirka 1 minut före transport. Det resterande kondensvattnet leds ut i kondensvattenbehållaren eller via avloppsslangen. Utjämna ojämnheter i golvet med hjälp av skruvfötterna. Täck under inga omständigheter för insugnings- och utblåsningsöppningarna på fram- och baksidan! En tillräckling luftkylning av värmeväxlaren kan inte garanteras annars. 43

44 Uppställning och anslutning Avleda kondensvatten externt Allmänt Kondensvattnet som uppstår vid torkning pumpas genom avloppsslangen på torktumlarens baksida ner i kondensvattenbehållaren. Kondensvattnet kan också ledas bort externt via avloppsslangen. Kondensvattenbehållaren behöver då inte tömmas längre. Längd slang...1,50 meter Max pumphöjd...1,50 meter Max pumplängd...4,00 meter Denna torktumlare måste under vissa uppställningsvillkor utrustas med en backventil, se följande sidor. Dra av avloppsslangen från anslutningen. Låt eventuellt restvatten rinna ner i behållaren. Linda av slangen från slangupphängningen och dra försiktigt ut slangen från slangklämmorna. Som extra tillbehör kan du köpa en slangförlängning en backventil för extern vattenanslutning. Max pumphöjd med backventil är 1,00 meter. Dra avloppsslangen Dra inte i avloppsslangen, böj den inte och undvik att det blir veck på den. Den kan gå sönder! I avloppsslangen finns en liten mängd restvatten. Ställ därför fram en behållare. Dra slangen till höger eller till vänster efter behov. Låt slangen sitta kvar i den mittersta slangklämman så att den inte viks och blir skadad. 44

45 Uppställning och anslutning Hänga upp avloppsslangen (i handfatet/golvbrunnen) Se bild av framsidan. Se till att avloppsslangen sitter fast och inte glider iväg (bind till exempel fast den) om den hängs i ett handfat eller i en tvättho. Annars kan det uppstå vattenskador av vatten som rinner ut. Exempel: Anslutning till handfatets vattenlås Avloppsslangen med backventilen kan anslutas direkt till ett speciellt vattenlås på handfatet. Använd den bågformade hållaren för att undvika att avloppsslangen viks. Särskilda anslutningsvillkor som kräver en backventil Vid särskilda anslutningsvillkor måste en backventil (byggsats) för extern vattenanslutning (extra tillbehör) användas. Annars kan vatten som rinner tillbaka till torktumlaren rinna ut ur torktumlaren och förorsaka skador. Avlägsna tillbehöret upptill på torktumlarens baksida: Adaptern 1 och den bakomliggande slangklämman 3. Särskilda anslutningsvillkor är: Anslutning till vattenlås på handfat (se nedan). Diverse anslutningsmöjligheter till vilka till exempel även en tvättmaskin eller en diskmaskin är anslutna. 45

46 Uppställning och anslutning Installera adaptern 1 med överfallsmuttern 2 på handfatets vattenlås. I regel är överfallsmuttern utrustad med en bricka som måste avlägsnas. Sätt slangens ände 4 på adaptern 1. Dra åt slangklämman 3 med en skruvmejsel direkt bakom handfatets överfallsmutter. 1 Adapter 2 Handfat-överfallsmutter 3 Slangklämma 4 Slangände 5 Backventil 6 Torktumlarens avloppsslang Backventilen 5 måste monteras på så vis att pilen pekar i flödesriktningen (i riktning mot handfatet). Annars är det inte möjligt med tömning. Installera backventilen 5 på torktumlarens avloppsslang 6 (var uppmärksam på riktningen, se pilen på backventilen!). Fäst backventilen med slangklämmorna. 46

47 Uppställning och anslutning Elanslutning Torktumlaren levereras med en anslutningskabel för växelström för anslutning till ~230 V 50 Hz. Anslutningen måste utföras enligt gällande säkerhetsföreskrifter. Torktumlaren får på inga villkor anslutas med förlängningskabel. Det föreligger då risk för brand. Jordfelsbrytare rekommenderas. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. 47

48 Förbrukningsdata Tvättmängd 1 Bomull 2 7,0 3,5 Bomull Skåptorrt 7,0 7,0 7,0 7,0 Slutcentrifugeringsnivå i tvättmaskin Energi Restfuktighet Programtid kg varv/minut % kwh minuter ,14 2,28 3,75 3,55 3,15 3,10 Bomull Skåptorrt + Låg temperatur 7, , Bomull stryktorrt 7,0 7,0 7,0 7,0 7, ,00 2,65 2,50 2,10 2,05 Strykfri tvätt Skåptorrt 3, ,35 44 Strykfri tvätt Skåptorrt + Låg temperatur 3, ,40 66 Strykfri tvätt Stryktorrt 3, ,15 39 Automatic plus Skåptorrt 5, , Syntet Skåptorrt 2, ,50 98 Jeans Skåptorrt 3, , Skrynkelreducering 1, ,70 32 Finish ylle 2, , Vikt torr tvätt 2 Testprogram enligt förordning 392/2012/EU för energimärkning enligt EN Alla icke markerade värden är beräknade med stöd av normen EN Anslutningseffekt i frånslaget läge: 0,10 W Anslutningseffekt i inkopplat läge: 3,50W Anvisningar för jämförande tvättester: För tester enligt EN ska före testtorkomgången 3 kg bomullstvätt torkas i programmet Bomull Skåptorrt utan tillval enligt ovan nämnda norm med 70 % restfuktighet. Faktorer som tvättmängd, textilsort, restfuktighet efter centrifugering, spänningsvariationer i elnätet och valda tillvalsfunktioner kan leda till avvikelser från ovan angivna förbrukningsvärden
