1 PM DAGVATTENUTREDNING BULTEN 9 SLUTRAPPORT

2 UPPDRAG , Bulten 9 Titel på rapport: Dagvattenutredning Bulten 9 Status: Datum: MEDVERKANDE Beställare: Kontaktperson: Plan 57 Projekt Sebastian Porras Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Mia Sklenar Mia Sklenar Johan Ekvall REVIDERINGAR Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Uppdragsansvarig: Mia Sklenar Datum: Handlingen granskad av: Johan Ekvall Datum: Tyréns AB Stockholm Besök: Peter Myndes Backe 16 Tel: Säte: Stockholm Org.nr:

3 SAMMANFATTNING Denna rapport syftar till att beskriva befintlig och kommande dagvattensituation vid omdaning av fastigheten Bulten 9 på Rinkebyvägen 5 i Danderyds kommun. Utgångspunkt är styrdokument för dagvatten och dagvattenpolicy i Danderyds kommun samt Oxundaåns dagvattenpolicy. Utredningsområdet används idag som parkeringsplats och biluppställning. Ytor är asfalt, grus och gräs. Vid omdaning skall byggnad uppföras och större delen av fastigheten kommer att hårdgöras. Fastigheten kommer till stor del att underbyggas med garage, vilket gör att infiltration inte är möjlig i större omfattning. Dagvatten från fastigheten renas inte i nuläget. Danderyds kommuns policy för dagvatten anger bland annat att sedimentation och rening ska ske innan utsläpp till recipient, lokalt omhändertagande ska eftersträvas samt att de mest förorenade fraktionerna ska avskiljas och renas separat. Oxundaåns dagvattenpolicy anger bland annat att mängden föroreningar ska minska och dagvattenflöden ska utjämnas. Resultatet visar att avrinningen kommer att öka efter omdaning. Ökningen beror på tillkommande takyta och hårdgöring av yta runt byggnad. Efter omdaning fördröjs avrinning från tak i magasin ovan mark. Två magasin för fördröjning av takets avrinning anläggs. Vatten från magasinen leds till anslutningspunkt i väster. Avrinning från parkeringsytorna föreslås ledas till anslutningspunkt i öster där det även planeras en oljeavskiljare. Ytterligare fördröjning kan åstadkommas genom att låta områden i ytterkanterna på fastigheten vara genomsläppliga. Fyllningsmassorna under fastigheten kan då användas för fördröjning. Avrinning från tak innehåller inga förhöjda halter av föroreningar om inga förorenande takmaterial (främst frilagd metall) används, taken bedöms därför inte bidra till höjda halter av föroreningar i recipient. Avrinning från hårdgjorda underbyggda ytor på fastigheten leds förbi oljeavskiljare innan anslutning till dagvattennätet. Utdrag ur Länsstyrelsen översvämningskartering visar att översvämningsrisker inte förekommer i området kring fastigheten i nuläget. Höjdsättningen bör utformas så att vatten leds till genomsläppliga ytor, oljeavskiljare och östra anslutningspunkten samt ut mot Rinkebyvägen. Sammanfattningsvis bedöms ovan åtgärder fördröja takvattnet, delar av hårdgjorda ytor samt rena vatten från hårdgjorda ytor, och därmed minska den hydrauliska belastningen på det allmänna ledningsnätet och skydda recipienten Edsviken från ökad belastning. 3(18)

4 INNEHÅLLSFÖRTECKNING 1 BAKGRUND OCH SYFTE METOD OCH AVGRÄNSNING MARKFÖRHÅLLANDEN DAGVATTENRECIPIENTEN OCH BEFINTLIGT AVVATTNINGSSYSTEM DANDERYDS KOMMUNS RIKTLINJER FÖR DAGVATTEN FÖRSLAG PÅ OMHÄNDERTAGANDE AV DAGVATTEN EFTER OMDANING FLÖDESBERÄKNINGAR FÖRESLAGNA LÖSNINGAR PÅVERKAN PÅ DAGVATTENKVALITETEN ÖVERSVÄMNINGSRISKER BYGGSKEDET BILAGA 1 AVRINNINGSBERÄKNING BILAGA 2 KLIMATANPASSADE FÖRDRÖJNINGSBERÄKNINGAR (18)

5 Rinkebyvägen 1 BAKGRUND OCH SYFTE Denna rapport syftar till att beskriva befintlig och kommande dagvattensituation för omdaning av fastigheten Bulten 9 på Rinkebyvägen 5 i Danderyds kommun (figur 1). Rapporten ska även redovisa storleksbehov och placering av fördröjningsmagasin för att fördröja flöden från takytor och ev. övriga delar av fastigheten för att minska det totala flödet ut från fastigheten efter omdaning med planerad markanvändning. Utgångspunkt är styrdokument för dagvatten och dagvattenpolicy i Danderyds kommun samt Oxundaåns dagvattenpolicy. Utredningsområdet används idag som parkeringsplats och biluppställning. Ytor är asfalt, grus och gräs. Vid omdaning skall byggnad uppföras och större delen av fastigheten kommer att hårdgöras. Stor del av fastigheten kommer att underbyggas med garage, vilket gör att infiltration inte är möjlig i större omfattning. Gräsytor angivna i situationsplan kommer således endast ha ca 20 cm jordmån (figur 2). Figur 1. Bulten 9. Fastighetsgränsen visas med röd linje. Flygfoto hämtat från Eniro (18)

6 Figur 2. Situationsplan för fastigheten Bulten 9 efter omdaning. 2 METOD OCH AVGRÄNSNING Underlag i form av ABVA, dagvattenpolicy, styrdokument för dagvatten, riktlinjer för dagvattenutredning för Danderyds kommun samt Oxundaåns dagvattenpolicy har erhållits från beställaren Situationsplaner och ledningskarta (förfrågningsunderlag) efter omdaning erhölls från beställaren Ledningskarta för Bulten 9 och Miljöprogram för Danderyds kommun erhölls från Carina Asp, Danderyds kommun Geologisk information har hämtats från Sveriges geologiska undersökning (SGU), se avsnitt 3. Markteknisk undersökningsrapport erhållen av beställaren Avrinningsyta har tagits fram med hjälp av flygfoto i kombination med situationsplan. Utredningen har inte beaktat flöden som uppkommer från intilliggande fastigheter, allmän platsmark och gator. Startmöte via telefon har hållits med beställaren (18)

7 3 MARKFÖRHÅLLANDEN Utredningsområdet ligger i ett område som enligt SGU:s kartvisare för jordarter 1 består av fyllning (figur 3). Postglacial lera Fyllning Utredningsområde Figur 3. Jordartskarta för område kring fastigheten Bulten 9 (SGU, hämtad ). Ungefärlig fastighetsgräns visas med svart streckad linje. Enligt markteknisk undersökningsrapport utförd sluttar marken svagt åt öster med nivåer som varierar mellan +15,0 och +18,0 (RH 2000). Grundvattennivån i två olika punkter var ,71 meter under markytan (+13,66) samt 0,76 meter under markytan (+14,31). 2 Enligt markteknisk undersökningsrapport består fyllningen av sten, grus, sand och lera med varierande sammansättning. Fyllningen ligger på mellan 0,1 till 1,0 meter under markytan. Under fyllningen finns lera ner till som mest ca 2 meter under markytan. Utredningsområdet ligger på en nivå av +13,40 17,55 m efter omdaning (RH2000, figur 2). 1 SGU:s kartvisare Jordarter 1: : Hämtad Markteknisk undersökningsrapport/geoteknik och miljöteknik, uppdragsnummer , , Tellstedt i Göteborg AB, Avd geoteknik och mätteknik. 7(18)

8 4 DAGVATTENRECIPIENTEN OCH BEFINTLIGT AVVATTNINGSSYSTEM Enligt Danderyds kommuns förslag till översiktsplan tillhör utredningsområdet Edsvikens avrinningsområde 3. Avrinningsområdet mot Edsviken är stort vilket medför att vattnet passerar genom stora delar kommunen, både delar av E18 samt tätbebyggda bostadsområden, innan det når recipienten. Edsviken (vattenförekomst SE ) har dålig ekologisk status enligt senaste klassningen (2015). Statusklassningen är baserad på mätvärden på bottenfauna, växtplankton samt sommarvärden för näringsämnen och siktdjup. Växtplankton uppvisar otillfredsställande och bottenfauna dålig status. Bottenfauna är därmed avgörande för statusbedömningen. Miljökvalitetsnormen anger att en god ekologisk status ska vara uppnådd till år God ekologisk status med avseende på näringsämnen (eller biologiska kvalitetsfaktorer som indikerar näringsämnespåverkan) kan inte uppnås till 2021 på grund av att över 60 procent av den totala tillförseln av näringsämnen kommer från utsjön. Åtgärderna för denna vattenförekomst behöver emellertid genomföras till 2021 för att god ekologisk status ska kunna nås till Den kemiska statusen för Edsviken är uppnår ej god. Miljökvalitetsnormen är satt till god kemisk ytvattenstatus med mindre stränga krav för de förorenande ämnena bromerad difenyleter och kvicksilver samt kvicksilverföreningar. Det finns även undantag i tidsfristen till 2027 för antracen och tributyltennföreningar. Edsviken delas av tre kommuner Danderyd, Solna och Sollentuna 4. Fastigheten har i nuläget ingen anslutning till dagvattennätet och dagvatten från fastigheten renas inte. Det finns dock anslutningspunkter runt fastigheten (figur 4), varför det kan antas att viss del av områdets avrinning avleds via det allmänna ledningsnätet. 3 Danderyds förslag till översiktsplan Danderyd 2030, kap 10 an%202030/10-vatten.pdf Hämtad Edsviken, VISS. Hämtad (18)

9 Figur 4. Ledningskarta för området kring fastigheten Bulten 9 i Danderyds kommun. Grön streckad linje utgör dagvattennät. Karta daterad DANDERYDS KOMMUNS RIKTLINJER FÖR DAGVATTEN I dagvattenpolicyn för Danderyds kommun (antagen , mottagen från Plan 57 Projekt AB ) redovisas nedan riktlinjer: Öppen dagvattenavledning skall utföras där så inte är direkt olämpligt. Dessa ska utformas som positiva inslag i stadsmiljön. Avrinningsstråk skall utformas som gröna stråk inom tätbebyggelsen. Sedimentation och rening skall ske innan utsläpp till recipient Vid dagvattenavledning från ytor med risk för utsläpp från miljöolycka skall möjlighet till uppsamling och sanering finnas. Andelen icke genomsläpplig yta ska minimeras Riktlinjer kvartersmark: Kommunerna ska i plan- och bygglovsprovessen ställa krav på lokalt omhändertagande av dagvatten. Fastighetsägare i befintliga bebyggelseområden skall uppmanas att utnyttja lokala lösningar. Riktlinjer större trafikytor: Dagvatten ska fördröjas genom att ledas i öppna system där så inte är tekniskt olämpligt. Dagvattensystemet skall utformas så att de mest förorenande fraktionerna kan avskiljas och renas separat. Underhåll av gator och vägar skall inriktas mot att begränsa dagvattnets föroreningsinnehåll. 9(18)

10 Styrdokumentet för dagvatten (antagen ) har som syfte att fastställa strategi för dagvattenhantering i kommunen och vill uppnå: Rent vatten i recipienterna Opåverkad grundvattenbildning Förbättrat mikroklimat Skapa en grönare kommun Skapa förutsättningar för ett rikt djurliv Skydd mot extrema vattenflöden, nederbörd och vattenolycka. Styrdokumentet för dagvatten anger även dessa huvudprinciper i prioritetsordning: 1. Undvik ämnen som bidrar till att förorena dagvattnet 2. Infiltrera nära källan 3. Fördröj nära källan 4. Rena nära källan 5. Öppen avrinning Prioriteringsordningen är fallande och bygger på att där det inte är tekniskt omöjligt väljs den högre metoden. Vid all ombyggnad, förnyelse och nyexploatering ska dessa huvudprinciper följas. För att uppnå snabbare resultat använd även: 6. Rening av dagvattnet ska ske genom sedimentation innan det når recipienterna. I miljöprogram för Danderyds kommun anges att Belastningen av näringsämnen och föroreningar till vattendrag, sjöar och kustvatten ska minska Statusen för sjöar och kustvatten inte får försämras och kustvattnet ska uppnå god status i enlighet med vattendirektivet Hållbar dagvattenhantering ska eftersträvas. Oxundaåns dagvattenpolicy tar upp följande punkter: Minska konsekvenserna vid översvämning Bevara en naturlig vattenbalans Minska mängden föroreningar Utjämna dagvattenflöden Berika bebyggelsemiljön. 10(18)

11 6 FÖRSLAG PÅ OMHÄNDERTAGANDE AV DAGVATTEN EFTER OMDANING Danderyds kommuns policy för dagvatten anger bland annat att sedimentation och rening ska ske innan utsläpp till recipient, lokalt omhändertagande ska eftersträvas samt att de mest förorenade fraktionerna ska avskiljas och renas separat. Oxundaåns dagvattenpolicy anger bland annat att mängden föroreningar ska minska och dagvattenflöden ska utjämnas. Infiltration är inte möjlig i utredningsområdet då i stort sett hela fastigheten ska underbyggas med källare. Andra metoder får därför användas för att fördröja och rena vattnet. 6.1 FLÖDESBERÄKNINGAR Resultatet visar att avrinningen ökar efter omdaning (tabell 1). Ökningen beror på tillkommande takyta och hårdgöring av yta runt byggnad. Detaljerad avrinningsberäkning som även omfattar 2- och 5-års regn, samt alla ytor med avrinningskoefficienter presenteras i bilaga 1. Tabell 1. Resultat för avrinningsberäkning nuläge och efter omdaning utan LOD-åtgärder för 10-års regn och klimatanpassat 10-årsregn. Dimensionerande regn, 10 min varaktighet. Återkomsttid: 10 år 10 år klimatfaktor 1,25 Regnintensitet 236 l/s*ha 295 l/s*ha Area Avrinningskoef., Reducerad l/s m 3 l/s m 3 (ha) ⱷ area (ha) Nuläge 0,432 0,29 0, Efter omdaning 0,432 0,77 0, Skillnad i % efter omdaning (med och utan klimatfaktor) Skillnad i l/s efter exploatering (med och utan klimatfaktor) FÖRESLAGNA LÖSNINGAR Avrinningen från tak fördröjs i magasin ovan mark. Avrinning från taket (totalt ca 50 l/s efter omdaning med klimatfaktor) leds till två magasin för fördröjning av takets avrinning i volymerna 6 och 22 m 3 enligt figur 5. Antaget tömningsflöde för magasinen är 9,6 l/s respektive 4,5 l/s. Avrinningen från taken minskar då med ca 36 l/s till ca 14 l/s. Detta ger ett totalt flöde på ca 61 l/s ut från fastigheten efter omdaning. Fullständiga tabeller för varje magasin redovisas i bilaga 2. Ytterligare fördröjning kan åstadkommas genom att låta områden i ytterkanterna på fastigheten vara genomsläppliga, se markeringar i figur 6. Fyllningsmassorna under fastigheten kan då användas för fördröjning. Exempelvis kan perkolationsbrunnar anläggas för att föra ner vatten i massorna. 11(18)

12 Tak norr 6 m 3 Tak syd 22 m 3 Figur 5. Takplan för ny byggnad som visar placering av magasin och volymer. Efter omdaning har det föreslagits två anslutningspunkter för dagvatten från fastigheten (figur 6). Vid den östra anslutningspunkten har det föreslagits en oljeavskiljare. Enligt riktlinjerna som återfinns i Danderyds kommuns policy ska de mest förorenande fraktionerna avskiljas och renas separat. Avrinning från taket föreslås därför ledas till den västra anslutningspunkten avskilt från avrinning från hårdgjorda ytor, förslagsvis i sluten kanal/ränna eller ledning (figur 6). Avrinning från några av parkeringsytorna och övriga hårdgjorda ytor föreslås ledas i rännor till den östra anslutningspunkten där det finns en oljeavskiljare. Observera att rännor kräver mycket underhåll då de lätt sätts igen. De kräver även värmekablar för att undvika isbildning på vintern. De hårdgjorda ytorna kräver en lutning i riktning mot rännorna för att vattnet inte ska stå i någon del. 12(18)

13 Figur 6. Ledningskarta efter omdaning med andel av fastighet som är underbyggd markerat med röd linje (mottagen av Sebastian Porras ). Anslutningspunkter för dagvatten markerade med blå cirklar. Oljeavskiljare markerad med gult. Avrinning från fördröjningsmagasin föreslås ledas i sluten kanal (blå linje). Område för extra fördröjning markerade med grönt. 6.3 PÅVERKAN PÅ DAGVATTENKVALITETEN Avrinning från tak innehåller inga förhöjda halter av föroreningar om inga förorenande takmaterial (främst frilagd metall) används. Enligt information från beställaren ska takduk användas. Taken bedöms därför inte bidra till höjda halter av föroreningar i recipienten. Avrinning från hårdgjorda ytor där fastigheten ska underbyggas leds förbi oljeavskiljare innan anslutning till dagvattennätet. Rening av dagvatten från hårdgjorda ytor inom fastigheten finns inte i nuläget. Sammanfattningsvis bedöms ovan åtgärder fördröja takvattnet, delar av hårdgjorda ytor samt rena vatten från hårdgjorda ytor, och därmed minska den hydrauliska belastningen på det allmänna ledningsnätet och skydda recipienten Edsviken från ökad belastning. 7 ÖVERSVÄMNINGSRISKER Översvämningsrisker vid extrema regn, som till exempel 100-års regn, har utretts för fastigheten med hjälp av Länsstyrelsen i Stockholms översiktliga översvämningskartering. Karteringen är utförd för skyfall, men anger ingen exakt återkomsttid. Utdrag ur översvämningskarteringen visas i figur 7. Kartan visar att översvämningsrisker inte förekommer i området kring fastigheten i nuläget. Det har inte skett några översvämningar från år 1901till nutid. Efter omdaning kommer dagvatten från fastigheten anslutas till kommunalt dagvattennät, avrinning från taket och delar av hårdgjorda ytor fördröjs. Höjdsättningen bör utformas så att vatten leds till genomsläppliga ytor, till oljeavskiljare och östra anslutningspunkten, samt ut mot Rinkebyvägen. 13(18)

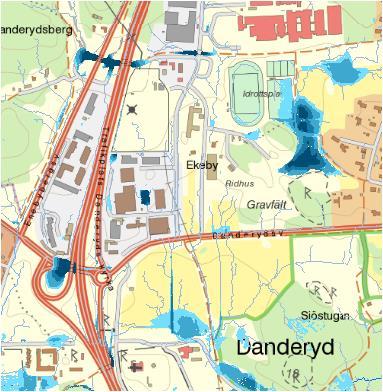

14 Figur 7. Utdrag ur Länsstyrelsens länskarta, översvämningsrisk vid skyfall 5. Fastighetens läge är markerat med rött. 8 BYGGSKEDET Under anläggningsskedet finns risk för grumlig av dagvatten och utsläpp av främst entreprenadmaskiner. Slam från eventuella schaktarbeten kan även påverka ledningsnät nedströms byggområdet. Kommunen kräver rening av byggdagvatten innan det kopplas på ledningsnätet 6. Exempel på åtgärd som kan behöva vidtas är slam- och oljeavskiljning av dag- och dränvatten från arbetsområden. 5 Länsstyrelsen Stockholm länskarta, lager: översvämningsrisk vid skyfall, lågpunktskartering Hämtad E-post från Jonas Carlsson, Danderyds kommun, (18)

15 BILAGA 1 AVRINNINGSBERÄKNING Uppdrag: Dagvattenhantering - Bulten 9 Ytor uppmätta i Eniro (nuläge) samt i planskisser från beställaren. Dimensionerande regn Återkomsttid 2 år 5 år 10 år 10 år min, Varaktighet 10 min 10 min 10 min 10 1,25 Regnintensitet 135 l/s*ha 185 l/s*ha 236 l/s*ha 295 l/s*ha mm nederbörd 7,8 mm 11,3 mm 13,7 mm 17,3 mm avrinnkoeff red area l/s m 3 l/s m 3 l/s m 3 l/s m 3 Area (ha) ⱷ Area*ⱷ Efter exploatering Tak norr 0,046 0,9 0,041 5,6 3,3 7,6 4,6 9,7 5,8 12,2 7,3 Tak sydväst 0,063 0,9 0,057 7,6 4,6 10,5 6,3 13,3 8,0 16,7 10,0 Tak sydöst 0,081 0,9 0,073 9,8 5,9 13,5 8,1 17,2 10,3 21,5 12,9 P-ytor och övrigt asfalterat 0,194 0,8 0,155 20,9 12,6 28,7 17,2 36,6 21,9 45,7 27,4 Gröna ytor 0,048 0,1 0,005 0,7 0,4 0,9 0,5 1,1 0,68 1,4 0,9 Summa 0,432 0,77 0,330 44,6 26,8 61,1 36,7 78,0 46,8 97,5 58,5 Före exploatering P-ytor asfalt 0,089 0,8 0,07 9,6 6 13,2 7, ,1 P-ytor grus 0,216 0,2 0,04 5,8 3 8,0 4,8 10 6,1 Gröna ytor 0,127 0,1 0,01 1,7 1,0 2,3 1,4 3 1,8 Summa 0,432 0,29 0,13 17,2 10,3 23,5 14,1 30,0 18,0 Flöde efter exploatering: 45 l/s 61 l/s 78 l/s 97 l/s* Flöde före exploatering: 17 l/s 24 l/s 30 l/s 30 l/s Diff i % 160 % 160 % 160 % 225 %* Diff i l/s 27 l/s 38 l/s 48 l/s 67 l/s* Hänsyn ej tagen till rinntider eftersom området är litet till ytan. Beräkningar är utförda efter Svenskt vattens publikation P110. *: Obs att jämförelsen med nuläge är gjord för ett nutida 10-årsregn eftersom framtidens regn inte existerar i nuläget. Se även text och beräkningar som berör dagvattenmagasin. 15(18)

16 BILAGA 2 KLIMATANPASSADE FÖRDRÖJNINGSBERÄKNINGAR Storleken på respektive yttyp: Typ av yta Area Area Reducerad Area Tak syd 1436 [m 2 ] 0,144 [ha] 0,9 0,129 [ha] [m 2 ] 0 [ha] 0 [ha] Summa 1436 [m 2 ] 0,144 [ha] 0,129 [ha] Genomsnittlig avrinningskoefficient: 0,9 Flöde som magasinet ska tömmas med: 67 l/s,ha 9,621 [l/s] Erforderlig magasinsvolym [m3]: Varaktighet Återkomsttid [år] [min] Klimatfaktor 1,25. Enligt B. Dahlström, (18)

17 Storleken på respektive yttyp: Typ av yta Area Area Reducerad Area Tak 459 [m 2 ] 0,046 [ha] 0,9 0,041 [ha] [m 2 ] 0 [ha] 0 [ha] Summa 459 [m 2 ] 0,046 [ha] 0,041 [ha] Genomsnittlig avrinningskoefficient: 0,9 Flöde som magasinet ska tömmas med: 100 l/s,ha 4,59 [l/s] Erforderlig magasinsvolym [m3]: Varaktighet Återkomsttid [år] [min] Klimatfaktor 1,25. Enligt B. Dahlström, (18)
