1 Geodata i 3D Lägesrapport Svensk geoprocess styrgrupp

2 Utveckling av Lantmäteriets geodata från 2D till 3D

3 Geodata i 3D - Huvuduppdraget Regeringsuppdrag Redovisad Totalförsvarets efterfrågan på geografiska beskrivningar i 3D. I dag känd efterfrågan från andra myndigheter. Vilken efterfrågan som finns från kommuner, exploatörer och konsulter inom plan- och byggområdet. Hur 3D-data kan komma till användning vid fastighetsbildning. Kostnader och besparingar förknippade med en övergång till tillhandahållande av data i 3D. Lämplig avgränsning av det offentliga åtagandet vad gäller geografisk information i 3D. Läs rapporten, (länk)

4 Geodata i 3D - tilläggsupdraget Regeringsuppdrag Redovisad Utreda hur skalbara modeller för utbyte av geografiska informationsobjekt i tre dimensioner (3D) kan tas fram på vilket sätt geografisk information som samlas in och distribueras av olika offentliga aktörer kan hanteras i form av sådana gemensamma modeller. dvs Uppdraget fokuserar på hur det fortsatta arbetet ska utföras (metodik, rollfördelning mm).

5 Innehåll Omvärldsspaning Behovsinventeringen Rapportens innehåll och tidplan

6 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Terrängmodell Bild: Swisstopo

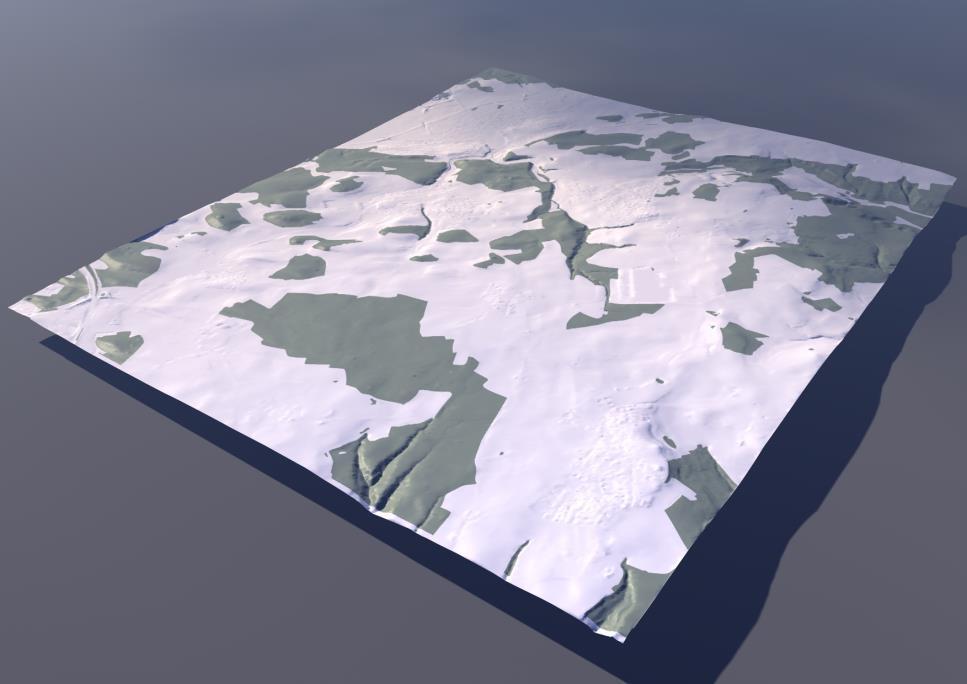

7 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Markanvändning på terrängmodellen Bild: Swisstopo

8 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Hydrografi på terrängmodellen Bild: Swisstopo

9 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Kommunikation på terrängmodellen Bild: Swisstopo

10 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Byggnader ( footprint ) på terrängmodellen Bild: Swisstopo

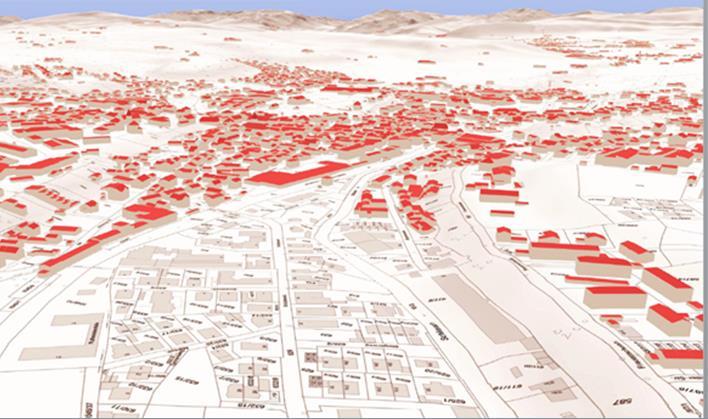

11 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Alla teman på terrängmodellen + byggnadsvolymer i 3D Bild: Swisstopo

12 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Alla teman + ortofoto på terrängmodellen + bilddata på byggnader & vegetation Bild: Swisstopo

13 Läget i Europa För geodata i 3D på nationell nivå är det i princip bara ett land som i dag har en färdig strategi (Schweiz) Så gott som all forskning om och användning av geodata i 3D fokuserar på specifika projekt eller tätorter De flesta övriga länder i Europa är i samma läge som Sverige, dvs. de funderar och utreder Några länder har kommit en bit på väg (Holland, Storbritannien, Bayern.)

14 Vad funderar man på? Hur ser användarbehoven ut för geodata i 3D på nationell nivå? Standarder, Integration? Kostnadseffektiva insamlingsmetoder? Lagring och distribution?

15 Nuläge i Sverige Kommuner samt byggbranschen/infrastruktur (BIM) Använder 3D idag Olika lösningar i olika kommuner och inom olika projekt Standarder saknas Lantmäteriet Verktyg för punktvis mätning i 3D finns och används men höjderna tas inte alltid till vara Höjdvärden hanteras inte konsekvent i modellerna för olika objekt det finns absoluthöjder, relativhöjder eller inga höjder alls Leveranssystemet för geodata hanterar inte höjder

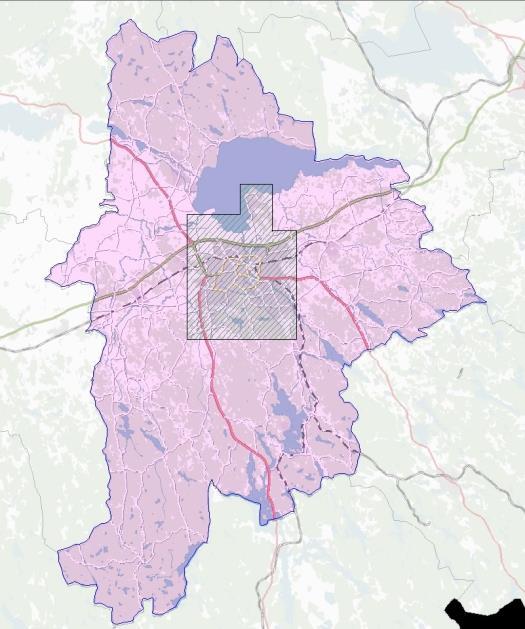

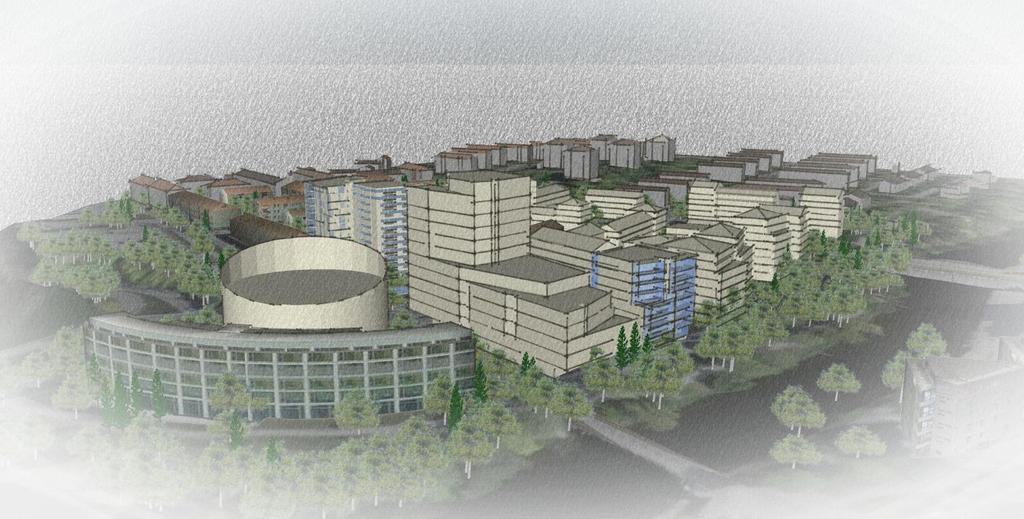

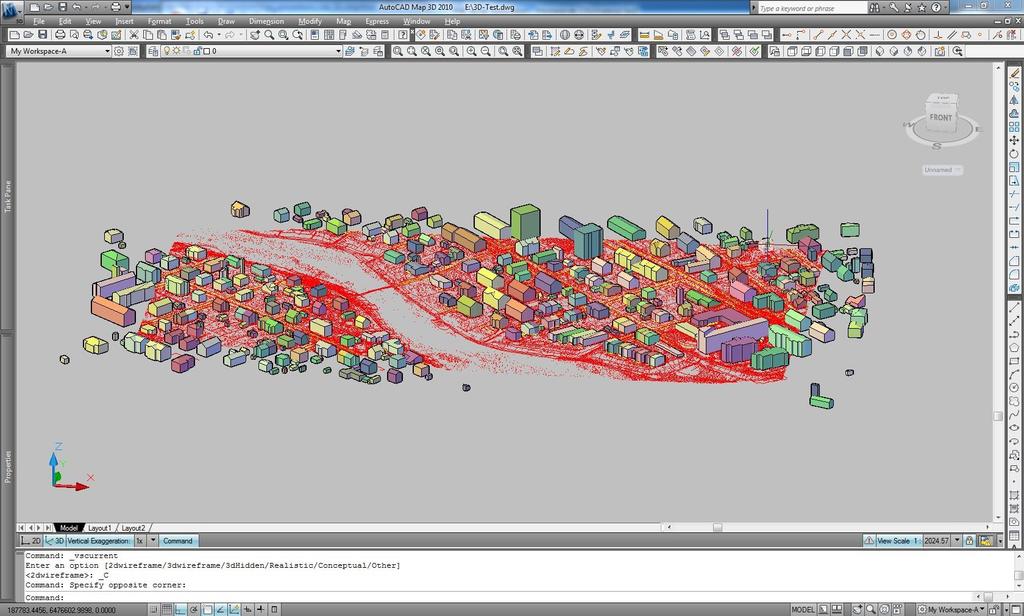

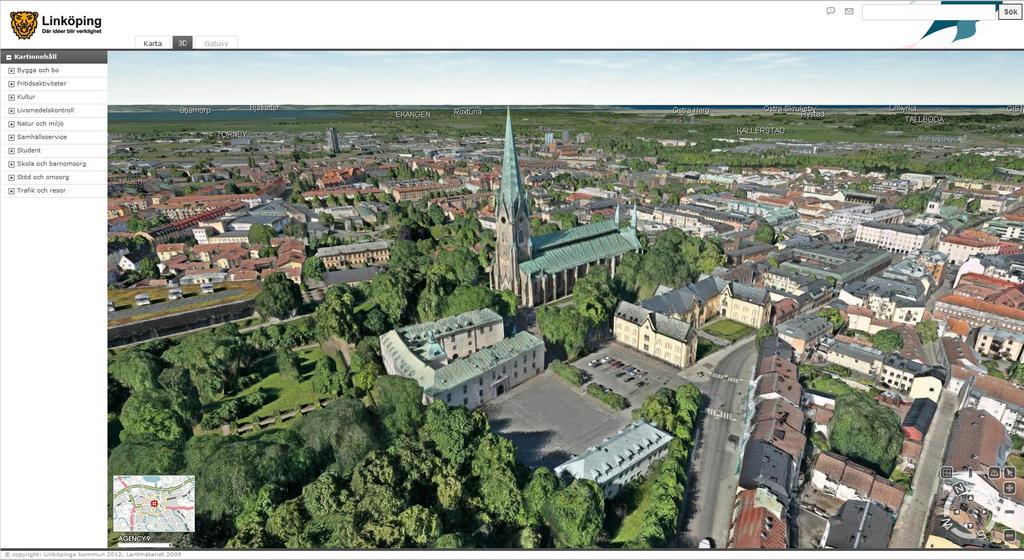

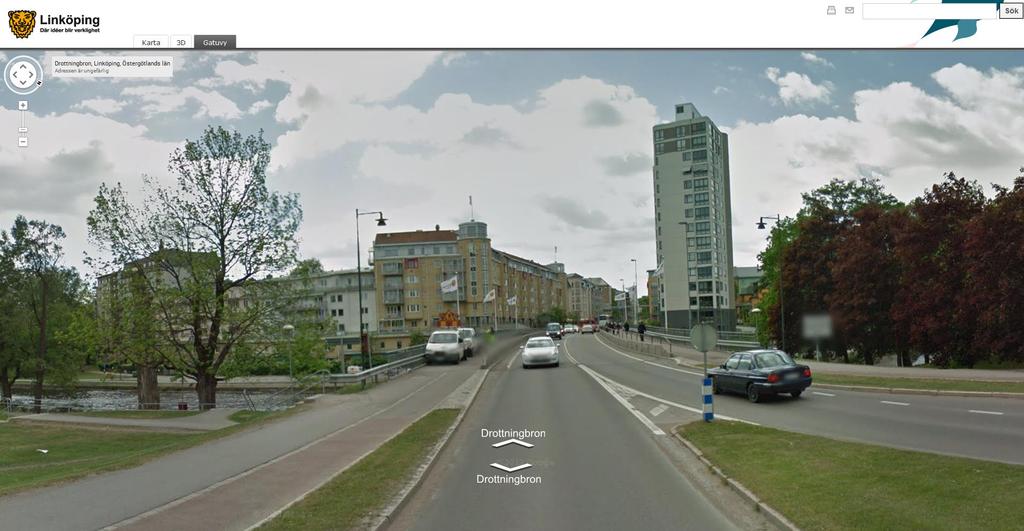

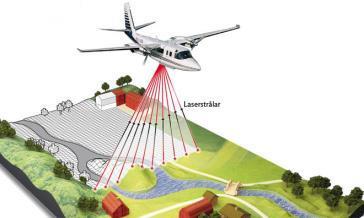

16 3D PROJEKT Höjddata 3D Karta 3D City models 3D Primärkarta CityPlanner Gatuvy Snedbilder NNH Laserskannade punkter Höjdkurvor 1m interval TerraTec Laserskannade punkter Höjdkurvor 1, 0.5 & 0.25 interval 2013 SAAB Flygskanning

17 Vilka behov ska vi lösa? 0 - global/nationell kartläggning för dokumentation av markanvändning och vegetation, miljöövervakning med mera (> 1m) NH 1 nationell/regional kartläggning för översiktlig planering och dokumentation av byggande, infrastruktur, miljö, naturvård, risker, skog mm (<1m) 2 - kartläggning av tätort för kommunal detaljplanering och dokumentation (decimeternivå) FB 3 - projektinriktad kartläggning för projektering, byggande och förvaltning av bebyggelse, vägar och övrig infrastruktur samt för bygg- och relationshandlingar (någon centimeter) NH=Nationella höjdmodellen FB= Fastighetsbildning

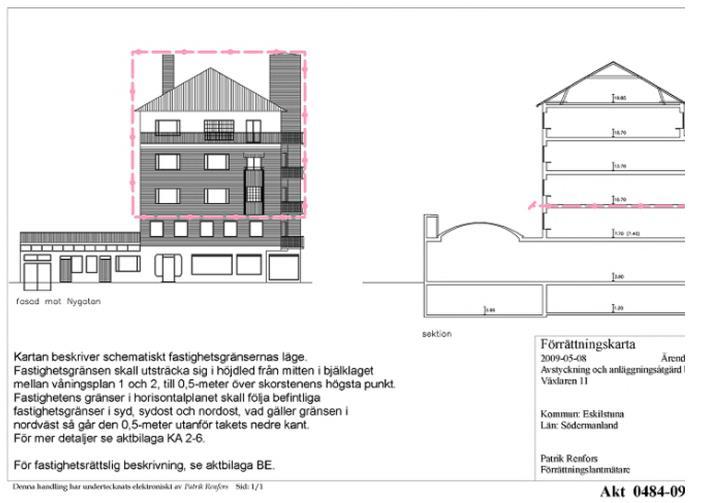

18 Hur redovisa 3D-fastigheter? I dag beskrivs 3Dfastigheter enbart i text och i 2D-ritningar Utdrag ur förrättningsakten för 3D-fastigheten i kvarteret Växlaren där gränsen framgår genom en verbal beskrivning och markering med streckad rosa linje i kopior av CADritningar.

19 Detaljeringsgrad - var drar vi gränsen? Och hur tar vi vara på detaljerad information som skapas av andra? ABT-avtal??? Bygglov Kommun

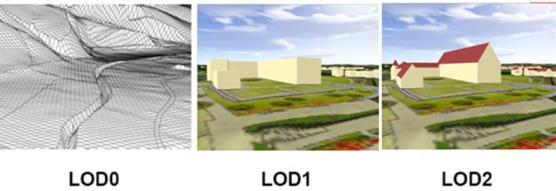

20 Några centrala begrepp och förutsättningar Verklighet Unikt id på ett objektet Olika modeller av samma objekt, (dvs olika detaljeringsgrad eller LoD) Modellerna kan länkas till varandra via ett unikt id på aktuellt objekt Om en enklare modell kan härledas ur en detaljerad modell uppstår skalbarhet Genom standardisering över organisationsgränser och verksamhetsområden där det behövs - kan dubbelregistrering undvikas, återanvändning av varandras data premieras och produkter i olika skalområden tas fram mer automatiskt (skalbarhet & kombinerbarhet). Standardisering ger också förutsättningar för samverkan avseende produktion, tillhandahållande och utveckling.

21 Lantmäteriets samordningsroll Geodatasamverkan Kombinerbarhet Samordning olika objekt och teman S ak ma ol Svensk geoprocess rb da nr ih ne g t Lantmäteriet Sjöfartsverket, SGU, SGI, SMHI, MSB, RAÄ, NV, SLU, SKS Kommuner Byggare och förvaltare av infrastruktur och byggnader Skogsbranschen Samma objekt men med ökad detaljeringsgrad och noggrannhet I horisontell led visas den samordning som gäller ansvarsfördelning mellan olika aktörer på nationell nivå (t.ex. inom Geodatasamverkan) medan i vertikal led visas samordning av specifika datateman med olika kvalitetsnivåer från olika producenter (t.ex. inom Svensk geoprocess)

22 Relaterade aktiviteter ABT-avtalen, HMK, Svensk geoprocess, Geodatasamordningen Standardisering Stanli, SIS, CEN, ISO, OGC, IHO.. Lagar och förordningar Inspire Intressentorganisationer - Eurogeographics, EuroSDR Projekt - ELF (Eurogeopraphics) - Smart Built Environment (SiO-ansökan till Vinnova av BIM Alliance Sweden)

23 Innehåll Omvärldsspaning Behovsinventeringen Rapportens innehåll och tidplan

24 Behovsinventeringen Fångat nuläge och behov genom enkäter - Ett 20-tal frågor till ca 90 statliga myndigheter, kommuner, konsultföretag och andra företag samt forskare Workshop 3-4 april med 24 Statliga myndigheter och kommuner Extern referensgrupp med representanter från Försvarsmakten, Trafikverket, SGU, kommunerna (Göteborg), SLU och Lunds universitet hjälp angående nuläge, enkäter och förslag

25 Enkäter Målgrupp och svarsfrekvens Myndigheter och kommuner 32 svar (100%) Företag (82%) 9 svar Konsultföretag 16 svar (57%) Forskare 8 svar (50%) Totalt 65 svar (75%)

26 19. Vilka nyttor ser du med geodata i 3D i din organisation? Leder till bättre analyser och bättre beslutsunderlag 89% 100 % Kn Skapar möjligheter för nya verksamheter och analyser (beskriv nedan) 59% 100 % Kn Förbättrar dialogen med målgrupp 56% 100 % Kn Ingen nytta 7% 0% 20% 40% 60% 80% 100% Några kommentarer 3D-data är en förutsättning för stadsplanering och kommunikation kring denna, både internt och externt Fastighetsförvaltning och skapande av BIM. Mer detaljerade riskkarteringar. T.ex. avrinningar, även rent visuella tolkningar av markstrukturer. Visualisering och planering rörande skogsfrågor. Djupdata är en viktig parameter för att avgöra etablering av verksamheter i havet.

27 Bedömning av framtida nyttan för respektive organisation/verksamhetsområde På en skala mellan 0 (ringa nytta) och 10 (mycket stor nytta) blev snittet för samtliga som besvarat enkäten 7,4. Några kommentarer: - Vi är på väg in i en 3D-revolution (insamlingsmetoder, tolkning av punktmoln) med system som kan hantera stora datamängder - Viktigt med rätt detaljeringsnivå, men den varierar kraftigt utifrån vad 3D-data ska användas till - För skogsbruket som helhet innebär 3D-data stora möjligheter att förbättra beslut i en hel rad olika beslutssituationer - Mycket tid och kostnader kan kapas om man kan kartlägga mer inne på kontoret

28 Vision för geodata i 3D några axplock Från enkäter: 3D modeller av omgivningen (inomhus och utomhus, på land eller till sjöss) i mobilen överallt oavsett var man är Enkla fria 3D-viewers där man kan se (och vrida på - typ som i ""GoogleEarth"") byggnader och andra objekt med höjd, naturligtvis lagrat på NH-data som markmodell Virtuella stadsmodeller som underlag i planeringsprocessen

29 Förväntningar på vad Lantmäteriet i första hand ska göra inom 3Dområdet några axplock Från grupparbeten under workshops: Ajourhålla NH Höjdsätt objekt i samarbete med kommuner och olika anläggningsägare Kvalitetssäkrade och harmoniserade data Standarder Agera motor och visa på nyttor

30 Innehåll Omvärldsspaning Behovsinventeringen Förslag och fortsättning

31 Samlad bedömning baserat på 3D-utredningen Nationella höjdmodellen ger insikt om möjligheterna med 3D De flesta ser idag geodata i 3D som en viktig framtidsfråga De stora kommunerna har kommit längst (bl.a. i projektering och 3D-visualisering som verktyg i medborgardialogen) Även skogsbruket ligger i framkant (bl.a. för inventeringar/volymberäkningar) Intresse inom fastighetsbildning (ökad tolkbarhet av landskapet ger möjlighet till minskat fältarbete) Förväntan att Lantmäteriet tar ledartröjan avseende: Samordning och samverkan, bl.a. kring standarder Tillhandahållande av rikstäckande geografiska 3D-data utanför de större tätorterna som underlag för tematiska 3D-data Viktigt för Lantmäteriet att agera nu!

32 3D Lantmäteriets förslag Ett samordningsinitiativ nödvändigt Fortsatt dialog med producenter och användare för att säkerställa standardisering och att de geografiska objekten blir skalbara och kombinerbara Utveckling av Lantmäteriets geodata från 2D till 3D Ta fram en grundläggande landskapsmodell i 3D som andra myndigheters 3D-data kan kombineras med

33 Tidplanen? - stegvis genomförande under lång tid Hypotetiskt exempel (inga beslut är fattade) Om tre år Nationella höjdmodellen är uppbyggd för hela landet och ajourhålls. En ytmodell baserad på fotogrammetrisk bildmatchning är påbörjad. Om fem år Ytmodellen finns för hela landet. Teman ur fastighetskartan har fått höjdvärden. Byggnader i Lantmäteriets databaser finns som lådmodeller. Data från andra myndigheter är integrerade i landskapsmodellen Integration med kommunala 3D-modeller fungerar. Om tio år Integration mot BIM fungerar. Process för hantering av 3D-fastigheter i 3D är klar. Om tjugo år Allt är klart, dvs. alla geodata finns i 3D och fastighetsregistret går att visualisera i 3D.

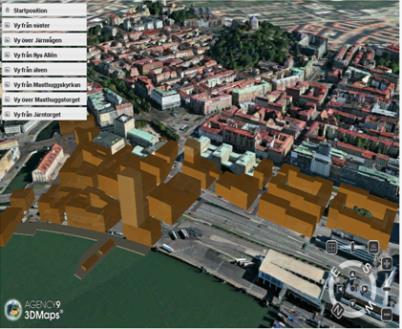

34 Visionen I enkäten uttrycktes som en vision att 3D-modeller av omgivningen (inomhus, utomhus, på land och till sjöss) borde finnas i mobilen överallt, oavsett var man är. Gränser Adresser Planer och bestämmelser Ledningsnät Bygglov Arkitektritningar etc.

35 Organisation Insamling DPS Gränssnitt Övrigt Lm HMK Svensk geoprocess CityGML??? (OGC) Inspire Höjddata, Orto, Marktäcke, Byggnader, Adresser, Vatten (SMHI) SjöV IHO S-44 (Sverige och Finland har gemensam implementation) SGU TrV Interna regelverk, SIS, HMK,. - S-57 (Sjökort) (S-102) Svensk profil??? NVDB Svensk geoprocess GeoSciML (CGI,OGC) InfraGML??? (OGC) Inspire Höjddata, Transport Inspire - Geologi Inspire - Transport BIM draglok för anläggningsbranschen

36 Lantmäteriets regleringsbrev 2105 Geografisk information i 3D etablera den samverkan med andra offentliga geodataproducenter som föreslås i redovisningen etablera ett ramverk för offentlig geografisk information i 3D i denna samverkan lägesredovisning ska dock lämnas i Lantmäteriets budgetunderlag senast den 1 mars 2015

37 Samordningsinitiativet förslagen i budgetunderlaget Testplattform 3D Grundläggande landskapsmodell i 3D Nationella samverkansgrupp kring geodata i 3D (Sjöfarstverket, Trafikverket, SGU, FMV, Kn - 2år) Nationellt ramverk för geodata i 3D

38 Övriga förslag i 3D-rapporterna Utredning om lyft av fastighetsregistrets geografiska komponent till 3D Utredning om för olika geodataproducenter gemensamma lagrings- och tillhandahållandelösningar Utredning om anpassning av Lantmäteriets IT-miljö för 3D Vidare förutsätts en aktiv och tydlig omvärldsbevakning och medverkan i standardisering och annan utevcklingsverksamhet

39 Status för 3D-uppdragen 1. Båda uppdragen rapporterade till regeringskansliet i föreskriven tid 2. Alla medverkande har fått del av rapporteringen 3. Checklista som underlag för fortsatt 3D-arbete utarbetad 4. Förslag till GD-brev beträffande Nationell samverkansgrupp utarbetat 5. Uppdragen avslutade Fortsättningen 1. Testplattform etablerad etapp 1 till Position Enheten Geografisk Information leder arbetet fortsättningsvis
